电子综合设计-16X16汉字点阵显示设计

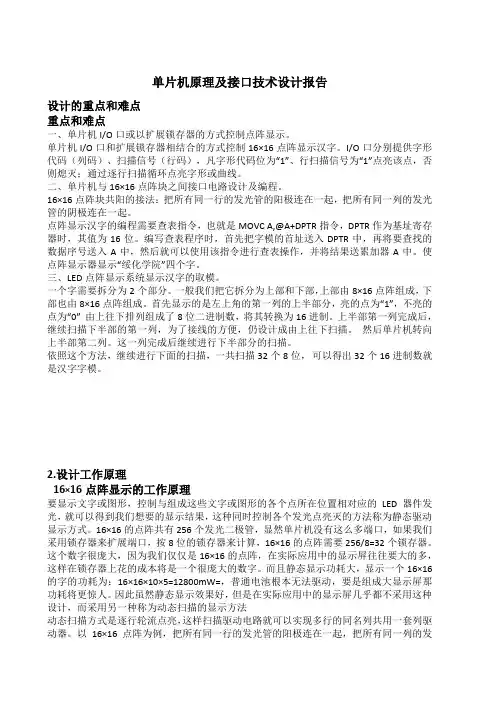

单片机原理及接口技术设计报告设计的重点和难点重点和难点一、单片机I/O口或以扩展锁存器的方式控制点阵显示。

单片机I/O口和扩展锁存器相结合的方式控制16×16点阵显示汉字。

I/O口分别提供字形代码（列码）、扫描信号（行码），凡字形代码位为“1”、行扫描信号为“1”点亮该点，否则熄灭；通过逐行扫描循环点亮字形或曲线。

二、单片机与16×16点阵块之间接口电路设计及编程。

16×16点阵块共阳的接法：把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起。

点阵显示汉字的编程需要查表指令，也就是MOVC A,@A+DPTR指令，DPTR作为基址寄存器时，其值为16位。

编写查表程序时，首先把字模的首址送入DPTR中，再将要查找的数据序号送入A中，然后就可以使用该指令进行查表操作，并将结果送累加器A中。

使点阵显示器显示“绥化学院”四个字。

三、LED点阵显示系统显示汉字的取模。

一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8×16点阵组成，下部也由8×16点阵组成。

首先显示的是左上角的第一列的上半部分，亮的点为“1”，不亮的点为“0”由上往下排列组成了8位二进制数，将其转换为16进制。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，仍设计成由上往下扫描。

然后单片机转向上半部第二列。

这一列完成后继续进行下半部分的扫描。

依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出32个16进制数就是汉字字模。

2.设计工作原理16×16点阵显示的工作原理要显示文字或图形，控制与组成这些文字或图形的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。

16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。

LED16X16点阵显示课程设计报告学院专业班级学生姓名指导老师二0一0年十二月一、设计目的本次课程设计目的剖析试验箱，利用微机接口芯片8255，并行控制LED点阵显示；其次就是掌握8088微机系统与LED点阵显示模块之间接口电路设计及编程，了解LED点阵显示的基本原理和如何来实现汉字的的循环左移显示。

二、设计内容利用598H试验系统扩展接口CZ7座，在控制板MC1上以并行通信的方式控制LED 点阵显示。

要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues仿真软件画出电路图，运行程序。

三、硬件电路设计整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。

该电路可静态显示1个16*16位的汉字，也可循环显示。

1、8255Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。

可由程序来改变其功能，通用性强、使用灵活。

通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。

其中含3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。

可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。

2、138译码器译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。

发光二极管点亮只须使其正向导通即可，根据LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极LED的高电平输出有效的译码器。

3、373锁存器74LS373是低功耗肖特基TTL8D锁存器，内有8个相同的D型(三态同相)锁存器，由两个控制端(11脚G或EN；1脚OUT、CONT、OE)控制。

实验报告实验名称： [16×16点阵显示实验] 姓名： []学号： [2011]指导教师： []实验时间： [2013年4月25日]信息与通信工程学院16×16点阵显示实验1实验要求任务1：将所给程序改正使结果为正显示；任务2：使显示四个字、八个字。

2实验原理2.1 LED显示器结构和原理1>8*8LED点阵的结构图1 8*8LED点阵结构图从图1中可以看出，8*8LED点阵共由64个发光二极管组成，每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1高电平，且某一列置0低电平，则相应的发光二极管就亮；因此要用8*8LED点阵来显示一个字符或汉字，只需要根据字符或汉字图形中的线条或笔画，通过点亮多个发光二极管来勾勒出字符或汉字的线条或笔画就行了。

当要比较完美的显示一般的汉字，单个8*8LED点阵模块很难做到，因为LED的点数（也称为像素点）不够多，因此要显示汉字的话，需要多个8*8LED点阵拼合成一个显示屏。

假如用4个8*8LED点阵模块拼成16*16的点阵，即能满足一般汉字的显示。

但要显示信息量大的图形，则需要n个多个8*8LED点阵，拼装成一个大屏幕才行。

LED点阵显示器最大的特点是亮度高、功耗较低、寿命长、容易控制等，因此它的应用很广，常用在广场、车站、商业广告等室外的显示。

2>8*8LED点阵的封装和引脚规律64个发光二极管按照行共阳、列共阴4个一组的方式封装成一个模块，这样8*8LED 点阵模块就有8行、8列共16个引脚。

其实物图如图2，电路模块符号图如图3。

图2 8*8LED点阵实物图图3 8*8LED点阵符号图但8*8LED点阵的16个引脚并不是很有规律，千万不要想象成1~8个引脚是行，9~16个引脚是列。

而且不同产品的点阵外部引脚排列规律还可能不一样。

以下是NLB1388SRA 和LDM1388SRA两个型号点阵引脚对应行、列的关系表：行号H0 H1 H2 H3 H4 H5 H6 H7引脚号9 14 8 12 1 7 2 5列号L0 L1 L2 L3 L4 L5 L6 L7引脚号13 3 4 10 6 11 15 16 假如你买到一块新的8*8LED点阵，又没有关于它的相关资料，那你只有自己用万用表或通过VCC电源串接一个510欧姆的电阻来检测了。

西安航空职业技术学院毕业设计（论文）论文题目：16×16点阵LED电子显示屏的设计所属系部：指导老师：职称：学生姓名：班级、学号：专业：西安航空职业技术学院制2012年 12月 15日西安航空职业技术学院毕业设计（论文）任务书题目：16×16点阵LED电子显示屏的设计任务与要求：利用AT89C51单片机控制整个电路，设计16×16点阵LED电子显示屏，在目测条件下16×16点阵LED显示屏各点亮度均匀、充足，可以显示文字。

文字应稳定，清晰无串扰。

时间 2012 年 10 月 15 日至 2012 年 12 月 15 日共 8 周所属系部：电子工程系学生姓名：学号：专业：指导单位或教研室：指导教师：职称：西安航空职业技术学院制2012年 12 月 15日毕业设计(论文)进度计划表本表作评定学生平时成绩的依据之一。

16×16点阵LED电子显示屏【摘要】本设计是一16×16点阵LED电子显示屏的设计。

单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

LED显示以其组构方式灵活、显示稳定、功耗低、寿命长、技术成熟、成本低廉等特点在车站、证券所、运动场馆、交通干道及各种室内/外显示场合的信息发布，公益宣传，环境参数实时，重大活动倒计时等等得到广泛的应用。

经实践证明，该系统显示误差小，性能稳定，结构合理，扩展能力强。

关键词：AT89C51单片机； LED；点阵显示；动态显示；汇编语言。

【Abstract】This design is a 16 ×16 lattice LED electron display monitor design. SCM process control system used for editing MCU assembly language, Programming control points indicated by the corresponding LED anode and overcast extreme level. We can effectively control the defense showed bright spots. LED display with fabric means flexibility, stability, low power consumption, long life, mature technology, low-cost features at the station, securities, sports venues, transportation corridors and various indoor / dissemination of information on foreign shows occasions, good publicity, real-time environmental parameters, etc. countdown major activities are widely used.As the practice proves, the system possesses advantages in low shows errors, stable, rational structure and strong extensible abilities.Key words: AT89C51 Micro Controller Unit；LED；Lattice display；Dynamic display； Assembly language.目录1引言 (7)1.1研究背景 (7)2系统整体设计方案 (9)2.1 需要实现的功能 (9)2.2 LED显示特点 (9)2.3 设计方案论证 (10)2.3.1显示模式方案 (10)2.3.2数据传输方案 (11)3系统硬件部分设计 (13)3.1单片机系统及外围电路 (13)3.1.1单片机的选择 (13)3.1.2 AT89C51单片机的主要特性 (14)3.1.3 引脚功能及管脚电压 (14)3.2列驱动电路 (16)3.3 行驱动电路 (18)3.3.1行驱动芯片74HC154 介绍 (18)3.3.2 行驱动电路 (20)3.4 LED显示屏电路 (21)4系统软件部分设计 (23)4.1 系统主程序 (23)4.2 显示驱动程序 (24)5调试及性能分析 (26)5.1软件调试 (26)5.2 性能分析 (26)结束语 (28)参考文献 (29)附录一 (30)附录二 (31)1引言单片机自20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。

毕业设计（论文）开题报告设计（论文）题基于FPGA的LED 16×16点阵汉字显示设计目一、选题的背景和意义：LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。

受到体育场馆用LED显示屏需求快速增长的带动，近年来，中国 LED显示屏应用逐步增多。

目前，LED已经广泛应用在银行、火车站、广告、体育场馆之中。

而随着奥运会、世博会的临近，LED显示屏将广泛的应用在体育场馆以及道路交通指示中，LED显示屏在体育广场中的应用将出现快速增长。

因此，本设计是很有必要的，之所以基于FPGA设计是因为现场可编程门阵列（FPGA）设计周期小，灵活度高，适合用于小批量系统，提高系统的可靠性和集成度。

并且采用编写灵活的VHDL语言编写主程序。

本设计可以方便的应用到各类广告宣传中。

二、课题研究的主要内容：1. 实现16×16点阵的汉字显示；2. 实现有限汉字显示；4. 实现汉字的滚动显示；5. 完成方案论证。

三、主要研究（设计）方法论述：通过去图书馆查阅书籍收集资料，同时在搜索引擎上检索资料，分析借鉴已有类似产品、设计方案与成功经验，选择几种可行方案比对，最后确定最切实可行的方案展开设计。

通过Multisim或Quartus软件对系统进行模拟仿真，对电路功能进行改进与完善。

在EDA试验箱上进行调试。

四、设计（论文）进度安排：时间（迄止日期）工作内容2010.5.17-5.23理解并确认毕业设计任务书，撰写完成毕业设计开题报告（第1周）2010.5.24-5.30完成调研与资料收集、整理（第2周）2010.5.31-6.6设计方案及原理框图确定（第3周）2010.6.7-7.4电路资料收集，单元电路设计（第4、5、6、7周）2010.7.5-7.18电路仿真与改进、完善（第8、9周）2010.19-8.1资料整理（第10、11周）2010..8.2-8.8书写毕业设计报告（第12周）2010.8.9-8.16（第13周）修改毕业设计报告并整理装订五、指导教师意见：指导教师签名：年月日六、系部意见：系主任签名：年月日目录摘要ABSTRACT第一章前言 (1)1.1本设计的研究背景和研究目的 (1)1.2LED点阵显示特点 (2)1.3FPGA设计的特点 (2)第二章系统设计 (4)2.1设计任务与要求 (4)2.1.1设计任务 (4)2.1.2设计要求 (4)2.2设计原理 (4)2.2.1总体设计方案 (4)2.2.2方案的比较 (5)2.3扫描控制模块 (6)2.3.1 LED的显示原理 (6)2.3.2汉字的存储 (7)2.4汉字显示 (7)2.4.1列循环扫描 (8)2.4.2字符样式设计 (10)2.4.3字母循环扫描及期间的延时环节 (14)2.5整个完整的程序 (15)第三章系统调试与仿真 (22)3.1开发环境介绍 (22)3.2调试与仿真 (22)3.2.1 创建工程 (22)3.2.2 编译前设置 (23)3.2.3 全程编译 (25)3.2.4时序仿真 (26)第四章结束语 (29)答谢辞 (29)参考文献 (29)摘要主要研究基于VHDL的 Led点阵汉字滚动显示。

电子技术综合设计总结报告姓名：专业与班级：设计题目：16*16 LED汉字点阵系统设计起始时间： 2010 ～ 2011 学年第（1）学期第14 周～第 19 周指导教师：成绩：日期：一、系统的基本理论概述⏹1.1前言当今世界，电子技术迅猛发展，点阵式显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。

因此点阵式显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

由于LED电子显示屏具有所显内容信息量大,外形美观大方,操作使用方便灵活.适用于火车,汽车站,码头,金融证券市场,文化中心,信息中心体育设施等公共场所。

该项目广泛涉及了计算机及电子技术中的电源技术、单片机技术、数据通讯技术、显示技术、存储技术、系统软件技术、接口及驱动等技术。

⏹1.2课题设计内容该电路系统是采用AT89C51单片机为控制器，控制点阵LED显示器进行显示，左移显示“百年矿大盛世华章”的内容。

⏹1.3设计目的1．使学生更深入地理解和掌握该课程中的有关基本概念，程序设计思想和方法。

2．培养学生勇于探索、严谨推理、实事求是、有错必改，用实践来检验理论，全方位考虑问题等科学技术人员应具有的素质。

3．提高学生对工作认真负责、一丝不苟，对同学团结友爱，协作攻关的基本素质。

4．培养学生从资料文献、科学实验中获得知识的能力。

5. 对学生掌握知识的深度、运用理论去处理问题的能力、实验能力、课程设计能力、书面及口头表达能力进行考核。

⏹1.4方案比较与选择：对于扫描LED点阵的方法有以下三种：（1）点扫描；（2）行扫描；（3）列扫描。

对于8*8的LED点阵而言：若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。

若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。

《单片机原理与应用》课程设计基于ATMRGA16单片机16x16LED点阵显示汉字系统设计报告所属系部：电子与通信工程所属班级：20XXXX20XX年 6 月15 日1 绪论1.1 选题背景及研究意义LED的点阵图文显示目前被广泛应用于各个方面，尤其当LED点阵图文显示与功能强大且价格低廉的单片机，其化学效应异常剧烈，单片机不仅丰富了LED点阵图文显示的应用范围，也增强了其实用性。

1.2 系统实现目标在取模软件中输入汉字，通过编码及下载，汉字可在LED点阵显示屏上流动显示汉字“北京XXXX学院”。

在汉字流动显示时，用户可通过按键1控制汉字在LED显示屏上的加速移动；通过按键2控制汉字在LED显示屏上的减速移动；通过按键3控制汉字在LED显示屏上恢复原移动速度；在汉字流动显示处于加速或减速状态时，用户可通过串口助手发送信号使汉字在LED显示屏上恢复原移动速度。

1.3 小组成员及分工XXX 负责检验调整单片机功能实现；XXX 负责制作答辩PPT；XXX 负责完成实验报告；代码由三位成员共同编写。

2 系统设计原理2.1总体设计方案本次课程设计针对ATMega16单片机作为驱动LED的图文显示控制的芯片，将课堂上所学的单片机的硬件结构、工作原理及方式，与自己查阅资料学习LED的工作方式及原理以及相关软件的运行相结合研究单片机对LED点阵显示屏的控制技术。

在以上理论为基础的前提下，本小组设计了搭建基于单片机的16*16LED点阵显示汉字控制的电路，利用相关的元器件，以焊接的形式，实现了单片机对LED点阵显示屏的图文控制，最终达到预期设计要求。

点阵显示屏的控制系统是由主控系统、行驱动模块、列驱动模块和点阵显示模块4个部分组成。

其中，主控系统选择ATMega16单片机，它是使用比较普遍的一种单片机，具有低功耗、低价格的优点，性能好。

行列驱动模块的作用是接收单片机发出的信息，然后输出给点阵显示屏的行列端。

本设计的点阵显示屏有16行列，所以这里选择4个74HC595芯片作为驱动器。

这是我玩LED点阵屏的第一块电路板，也是学习单片机入门的第一个实验器材。

它由4片30mm×30mm的8×8红色高亮点阵模块与两片74HC595、两片74HC138、16只8550晶体管、一片74HC244集装在一块宽高65mm×210mm的双面PCB板上，它应该是一组级联安装的LED屏的一个单元模块，拿到它时，我正在学习《无线电》杂志2007/11期刊上杜洋的一组文章，刚刚做好了ISP下载线，只做了“一个发光二极管的控制实验”，面对这个既好玩又陌生的玩意，真是无从下手，通过上网学习，解析研究，前后弄了两个多月，最后在《无线电》杂志2005/12期的配文程序的帮助下，终于踏进了点阵控制的门槛，两年过去了，我又玩了许多单片机控制器件，但这块屏却一直摆在我的桌案上，每当遇到难题时，看看它那稳定清晰的显示，我都能找到许多灵感；最近、在摆弄一块并行驱动的16×64点阵屏时（前几篇文章介绍了）时，因为用的还是这段程序，就又想起了它，虽然程序已经详解过了，但是，为了留记一段经历、一段回忆，决定还是“貂续狗尾”写在这里，留着自己欣赏吧。

一.原理图：二.汉字左右移动驱动程序/**************************************************************************************16×16LED点阵屏原理图及C源汉字左右移动显示驱动程序————wannenggong单片机：AT89S52引脚说明：P0.0/P0.1/P0.2/P0.3控制由两片74HC138组成的行驱动控制4-16译码器的A/B/C/D端P1.0/P1.1控制列驱动控制74HC595的OE/ST端***************************************************************************************/#include <AT89x51.H>#define uchar unsigned char#define uint unsigned int#define K 5 //移动速度控制变量。

《EDA技术综合设计》课程设计报告报告题目：基于VHDL的16×16汉字点阵动态显示系统的设计作者所在系部：电子工程系作者所在专业：电子信息工程摘要随着电子技术的不断革新，以二极管为基础的LED点阵随之获得了广泛的应用。

在日常生活中，点阵随处可见。

通过多种控制手段，点阵还可以实现各种文字和图案的动态显示。

而在不同的应用场合，点阵的设计要求是不同的。

传统的思路一般是应用单片机实现点阵控制，但这种方法会受到一定的硬件资源限制。

随着电子设计自动化技术的进展，基于可编程逻辑器件进行系统芯片集成的点阵控制不失为一种新的设计思路。

本设计以电子设计自动化（EDA）技术为核心，运用硬件描述语言（VHDL），在MAX+plus Ⅱ环境下进行编程并下载到可编程逻辑器件中实现LED点阵的控制电路。

主要程序除了常用的译码器、计数器之外，还包括了自定义功能的控制模块。

通过编程、调试、仿真、下载完成了汉字的动态显示。

彰显了EDA技术在当今电子领域中的重要地位。

关键词：EDA、可编程逻辑器件、计数器、点阵、动态目录一、概述 (5)二、方案设计与论证 (5)1、点亮点阵中一个点的原理 (5)2、点亮一个字的原理 (5)3、动态显示不同汉字的原理 (5)三、底层文件与程序设计 (6)1．十六进制计数器 (6)2．八进制计数器 (7)3．字显示控制模块 (8)四、系统调试与仿真 (12)1、开发环境介绍 (12)2、新建项目 (12)3、输入程序 (12)4、编译 (13)5、时序仿真 (13)6、设计顶层文件 (14)7、选择器件 (14)8、设置管脚 (14)9、下载 (14)五、硬件调试 (15)六、心得体会 (15)七、参考文献 (15)八、指导教师及评语 (16)课程设计任务书课题名称基于VHDL的16×16点阵汉字动态显示系统的设计完成时间指导教师职称学生姓名班级总体设计要求和技术要点1．在时钟信号的控制下，使点阵动态点亮，点亮方式自行设计，其中位选信号为16-4编码器编码输出。

一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。

每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。

每次显示一行后再显示下一行。

本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。

要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。

二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。

掌握单片机与16×16点阵块之间接口电路的设计方法。

2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。

3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。

进行程序设计时先画流程图再进行程序设计。

子程序调试按以下步骤进行：（1）实验板与PC机联机。

（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。

要求编制程序实现汉字点阵循环显示。

点阵时钟摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。

并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。

LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。

LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。

文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。

目录第一章系统设计总述 (1)1.1 设计要求 (1)1.2 要求分析 (1)第二章系统设计原理 (2)第三章系统子程序设计 (3)3.1 32进制计数器设计 (3)3.2 16进制计数器设计 (4)3.3 列驱动设计 (5)3.4 行驱动设计 (6)第四章原理图仿真波形 (25)第五章设计小结 (26)参考文献 (27)SOPC/EDA综合课程设计报告―16×16点阵显示控制第一章系统设计总述1.1 设计要求使用FPGA设计一个16×16的点阵显示的控制器，使点阵显示器以两种花样显示“江西理工大学应用科学学院欢迎您！”1.2 要求分析根据设计要求可以分析出：点阵显示的花样有静态显示一个汉字，一屏一屏的显示汉字还有滚动显示汉字，还可以用亮着的灯显示汉字或者用暗着的灯显示汉字。

根据以上的分析，本实验采用如下两种花样显示：第一种花样是用亮着的灯组合所要显示的字，第二种方案是用暗着的灯组成所需要的字。

两种花样都是用一屏一屏的显示方法。

图1-1 方案一示例图1-2 方案二示例第二章系统设计原理16×16扫描LED点阵只要其对应的X、Y轴顺向偏压，即可使LED发亮。

例如如果想使左上角LED点亮，则Y0=1，X0=0即可。

应用时限流电阻可以放在X轴或Y轴。

它有16个共阴极输出端口，每个共阴极对应有16个LED显示灯。

本实验就是要通过CPLD 芯片产生读时序，将字形从寄存器中读出，然后产生写时序，写入16×16的点阵，使其扫描显示输出。

为了显示整个汉字，首先分布好汉字的排列，以行给汉字信息；然后以128HZ 的时序逐个点亮每一行，即每行逐一加高电平，根据人眼的视觉残留特性，使之形成整个汉字的显示。

LED点阵每个点都有一个红色的发光二极管。

点阵内的二极管间的连接都是行共阳，列共阴。

本实验采用共阴，当二极管的共阳极为高电平，共阴极为低电平时，所接点发光；反之处于截止状态，不放光。

实验报告实验名称： [16X16点阵显示实验]姓名：学号：指导教师：实验时间： [2013年6月15日]信息与通信工程学院16X16点阵显示实验1、实验要求：理解并掌握点阵显示符号的原理，理解原有程序，会使用动态扫描的方式使点阵显示汉字，明白点阵滚动显示的原理。

根据原有程序，掌握LPM_ROM的应用，会应用LPM_ROM存储需要显示的内容。

参照液晶显示程序，编写16*16点阵显示程序。

任务一：实现点阵列扫描。

点亮点阵的一列，并让其不断的向右移动。

任务二：在点阵上循环滚动显示“嵌入式系统设计”。

2、实验原理：2.1点阵基本原理本实验对点阵的扫描使用列扫描的方式。

就是将要显示的数据分成16列，在某一时刻只选中一列，并向点阵传送该列需要显示的数据，那么如果从左往右依次循环选中所有列，并且循环的速度足够快，因为视觉停留效应，我们就能看到完整的显示了。

如果要显示大于16列的信息，比如要显示多个汉字，由于只能同时显示16列，那么就需要在一个比较慢的时钟的指挥下，不断更新要显示的连续的16列数据，使用这样的方法就能实现滚动显示。

2.2任务原理8*8LED点阵共由64个发光二极管组成，每个发光二极管放置在行线和列线的交叉点上，当对应的某一行高电平（置1），且某一列低电平（置0），则相应的发光二极管就亮；因此要用8*8LED点阵来显示一个字符或汉字，只需要根据字符或汉字图形中的线条或笔画，通过点亮多个发光二极管来勾勒出字符或汉字的线条或笔画就行了。

当要比较完美的显示一般的汉字，单个8*8LED点阵模块很难做到，因为LED的点数（也称为像素点）不够多，因此要显示汉字的话，需要多个8*8LED点阵拼合成一个显示屏。

假如用4个8*8LED点阵模块拼成16*16的点阵，即能满足一般汉字的显示。

16×16扫描LED点阵的工作原理同8位扫描数码管类似。

它有16个共阴极输出端口,每个共阴极对应有16个LED显示灯，所以其扫描译码地址需4位信号线（SEL0-SEL3），其汉字扫描码由16位段地址（0-15）输入。

毕业设计（论文）题目：16*16点阵汉字显示设计年级：1011电子专业：应用电子技术学生姓名：指导教师：X2012年11 月20 日摘要本设计使用AT89C52芯片作为主控制模块，利用简单的外围电路来驱动16*16点阵LED显示屏。

设计分为三个模块：单片机控制模块.输出显示模块，译码器74HC154 与三极管驱动的驱动模块。

单片机控制模块以单片机为核心，以软件KEIL编程实现信号输出，以驱动16*16 LED点阵显示块为目的。

另一方面显示屏广泛的应用于医院、火车站、银行等公共场所，因此本设计有很强的现实实用性。

关键字:单片机汉字显示屏控制模块驱动模块软件编程目录第一章绪论 (1)1．1 单片机的概念及其特点 (3)1.1.1 单片机 (3)1.1.2 单片机的特点 (3)1.2 单片机的发展概况及其分类 (3)1.2.1单片机的发展概况 (3)1.2.2 单片机的分类 (4)1.3 单片机的应用领域及其发展趋势 (4)1.3.1 单片机的应用领域 (4)1.3.2单片机的发展趋势 (6)1．4LED简介 (6)1.5 电子显示屏 (7)第二章系统整体方案 (8)2.1 需要实现的功能 (8)2.2 系统软件的设计 (10)第三章系统硬件电路的设计 (11)3.1 单片机系统及外围电路 (11)3.1.1 单片机的内部结构 (11)3.1.2 AT89C52芯片介绍 (11)3.1.3 单片机系统外围电路 (12)3.2 驱动电路 (13)3.2.1 74HC154芯片简介 (13)3.2.2 驱动电路的构成 (14)3.3 16*16LED显示屏电路和原理 (15)第四章系统程序的设计 (17)4.1流程图 (17)4.2 系统主程序 (18)第五章调试及性能分析 (21)5.1 软件调试 (21)5.2 性能分析 (22)结论 (23)致谢 (24)参考文献 (25)第一章绪论单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。

课程设计题目4个8x8点阵LED电子显示屏的设计学院物流学院专业物流工程班级物流ZY1001姓名宋金龙指导教师朱宏辉2013 年 6 月25 日摘要本设计是基于MCS-51的16ｘ16点阵LED电子显示屏的设计，16ｘ16的点阵共有256个发光二极管，我们采用动态扫描的显示方法，更节省锁存器也就节省了成本。

扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。

具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（即我们采用共阳极的接法）。

采用扫描方式进行显示时，每一行和每一列都有一个行驱动器和列驱动器，各行的同名列和各列的同名行共用一个驱动器。

我们采用四个74LS273锁存器。

显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。

编写点阵显示程序，利用proteus画出电路原理图并装入程序仿真调试，仿真成功后完成电路焊接并装入程序完成实物设计。

整个设计过程让我们学到许多实践知识!LED显示屏作为一种新型的显示器件，是由多个发光二极管按矩阵形式排列封装而成，通常用来显示时间、图文等信息，由点阵LED组成的汉字显示屏在工工程所应用非常广泛。

LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。

本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式。

本设计是基于MCS-51单片机的16x16显示屏，其中包含了硬件、软件、调试等方案的设计。

此外、该设计只需简单的级联就能实现显示屏的扩展，但级联时要注意不要超过驱动负载范围。

关键字：LED，点阵式，显示屏，AT89C51武汉理工大学《单片机课程设计》报告目录摘要 (2)第一章：绪论 (1)1.1掌握单片机应用系统的一般过程和方法 (1)1.2：设计要求 (1)第二章：硬件电路的设计 (1)2.1设计思路 (1)2.2实验器材 (1)2.2.1 锁存器74LS273介绍 (2)2.3硬件电路设计框图 (2)2.4 16*16点阵LED显示器汉字显示的工作原理 (3)2.5 如何将4片8x8的LED拼接成一片16x16的LED显示屏（显示屏的扩展） (5)2.6 点阵LED显示器与单片机的接口 (6)第三章：系统软件设计 (8)第四章：系统程序设计 (9)ORG 0000H (10)总结： (24)参考文献： (26)附：元件清单及仿真图 (27)武汉理工大学《单片机课程设计》实验报告第一章：绪论1.1掌握单片机应用系统的一般过程和方法综合运用单片机原理与接口技术课程和其它有关先修课程的理论及方法，分析和解决单片机应用系统的设计、分析和实验开发等相关问题，进一步巩固和加深对所学知识的理解。

一、前言1.1设计制作产品的背景、目的及设计要求本项目为16x16点阵汉字显示“新年快乐”的设计，首先将本次实训的电路图在仿真软件上绘制完成，将点阵文件存入ROM，形成汉字编码，再进行相关转换，以新编码提取相应的点阵汉字显示。

将相应编码代入运行程序，进行调试和准备。

1.2分工情况、工作计划及本人所承担工作1.周一 1~4 进行分组，选题和软件的安装2.周二 1~4 进行电路的设计及程序编写3.周三 1~4 进行电路的设计及程序编写4.周四 1~4 进行说明书的填写5.周五 1~4 答辩本人在本次课程设计中承担电路图的绘制及相关程序的编写与调试。

1.3本课题的设计重点及难点本次课程设计重点在于单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

而其中的难点就在于运行程序的编写及相关汉字的点阵数据，这种显示字符的点阵数据可以自行编写，也可以标准字库中提取。

在进行课题设计时需要熟练掌握相关电路软件及编程软件的使用，编写程序时需掌握一定的C语言逻辑关系的运用。

在电路图的绘制时需要清楚的了解各个电路设备的功能及用途。

二、实训内容2.1实训原理本设计应用的扫描方法为水平方向（X方向）扫描。

每一个字由16行16列的点阵形成显示，即每个字均由256个点阵来表示，我们可以把每一个点理解为一个像素。

一般我们使用的16×16的点阵宋体字库，即所谓的16×16，是每一个汉字在纵横各16点的区域内显示的。

汉字库从该位置起的32字节信息记录了该字的字模信息。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

上半部分第一列完成之后，继续扫描下半部分的第一列，为了接线的方便，我们仍设计成由上往下的扫描方式，即从A8向A15方向扫描，按照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字。

2.2硬件设计2.3软件设计#include<reg51.h>#define uint unsigned int#define uchar unsigned charcode uchar seg[]={0x02,0x04,0x22,0x48,0x2A,0x52,0xA6,0x41,0x63,0xFE,0x26,0x40,0x2A,0x50 ,0x22,0x49,0x00,0x06,0x3F,0xF8,0x22,0x00,0x22,0x00,0x23,0xFF,0x42,0x0 0,0x02,0x00,0x00,0x00,/*"新",0*/0x00,0x20,0x04,0x20,0x18,0x20,0xE3,0xE0,0x22,0x20,0x22,0x20,0x22,0x20 ,0x22,0x20,0x3F,0xFF,0x22,0x20,0x22,0x20,0x22,0x20,0x22,0x20,0x20,0x2 0,0x00,0x20,0x00,0x00,/*"年",1*/0x00,0x80,0x07,0x00,0x00,0x00,0xFF,0xFF,0x08,0x00,0x04,0x81,0x10,0x82 ,0x10,0x8C,0x10,0xB0,0xFF,0xC0,0x10,0xB0,0x10,0x8C,0x1F,0x82,0x00,0x8 1,0x00,0x81,0x00,0x00,/*"快",2*/0x00,0x00,0x00,0x04,0x07,0x08,0x39,0x10,0x21,0x60,0x21,0x02,0x21,0x01 ,0x2F,0xFE,0x41,0x00,0x41,0x00,0xC1,0x40,0x41,0x20,0x01,0x10,0x01,0x0 C,0x00,0x00,0x00,0x00,/*"乐",3*/ };Const ucharsm[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0 c,0x0d,0x0e,0x0f,};void delay(uint n){ uint i;for(i=0;i<n;i++);}void main(void){ uint j=0,q=0;uchar r,t=15;P0=0x00;P2=0x00;while(1){ for(r=0;r<200;r++)for(j=q;j<32+q;j++){ P1=sm[t];P0=seg[j];j++;P2=seg[j];delay(50);t--;if(t==0)t=16; }q=q+32;if(q==128)q=0; }}三．结论3.1 实训过程中遇到的问题及解决措施在本次实验中，我组在制作的16x16点阵显示汉字“新年快乐”的课程设计中，首先在使用单片机仿真软件找寻相关设备时没有找到16x16的点阵设备，继而用四个8x8的点阵排列组合予以替代。
