SC镀锌钢管紧定式连接施工工法

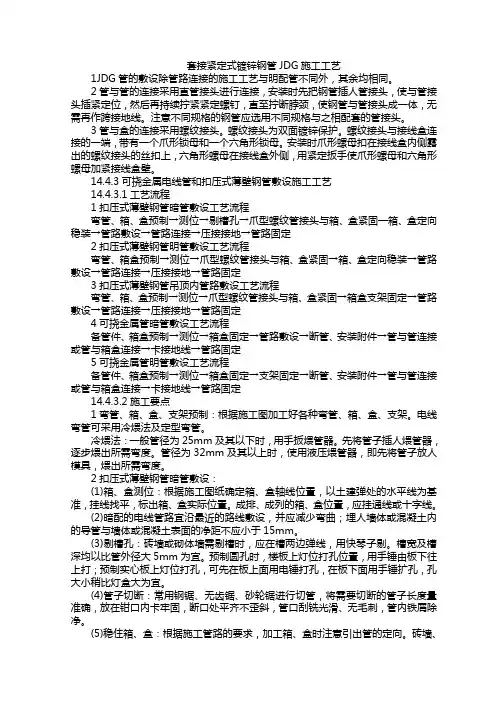

套接紧定式镀锌钢管JDG施工工艺1JDG管的敷设除管路连接的施工工艺与明配管不同外，其余均相同。

2管与管的连接采用直管接头进行连接，安装时先把钢管插人管接头，使与管接头插紧定位，然后再持续拧紧紧定螺钉，直至拧断脖颈，使钢管与管接头成一体，无需再作跨接地线。

注意不同规格的钢管应选用不同规格与之相配套的管接头。

3管与盒的连接采用螺纹接头。

螺纹接头为双面镀锌保护。

螺纹接头与接线盒连接的一端，带有一个爪形锁母和一个六角形锁母。

安装时爪形螺母扣在接线盒内侧露出的螺纹接头的丝扣上，六角形螺母在接线盒外侧，用紧定扳手使爪形螺母和六角形螺母加紧接线盒壁。

14.4.3可挠金属电线管和扣压式薄壁钢管敷设施工工艺14.4.3.1工艺流程1扣压式薄壁钢管暗管敷设工艺流程弯管、箱、盒预制→测位→剔槽孔→爪型螺纹管接头与箱、盒紧固一箱、盒定向稳装→管路敷设→管路连接→压接接地→管路固定2扣压式薄壁钢管明管敷设工艺流程弯管、箱盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒定向稳装→管路敷设→管路连接→压接接地→管路固定3扣压式薄壁钢管吊顶内管路敷设工艺流程弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱盒支架固定→管路敷设→管路连接→压接接地→管路固定4可挠金属管暗管敷设工艺流程备管件、箱盒预制→测位→箱盒固定→管路敷设→断管、安装附件→管与管连接或管与箱盒连接→卡接地线→管路固定5可挠金属管明管敷设工艺流程备管件、箱盒预制→测位→箱盒固定→支架固定→断管、安装附件→管与管连接或管与箱盒连接→卡接地线→管路固定14.4.3.2施工要点1弯管、箱、盒、支架预制：根据施工图加工好各种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

冷煨法：一般管径为25mm及其以下时，用手扳煨管器。

先将管子插人煨管器，逐步煨出所需弯度。

管径为32mm及其以上时，使用液压煨管器，即先将管子放人模具，煨出所需弯度。

2扣压式薄壁钢管暗管敷设：(1)箱、盒测位：根据施工图纸确定箱、盒轴线位置，以土建弹处的水平线为基准，挂线找平，标出箱、盒实际位置。

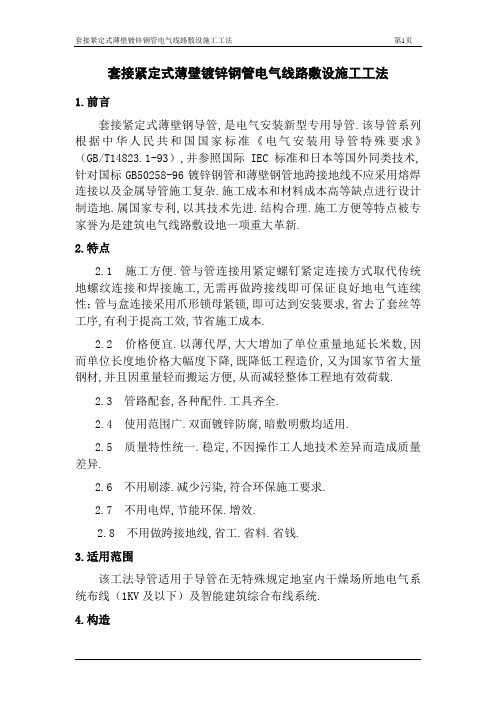

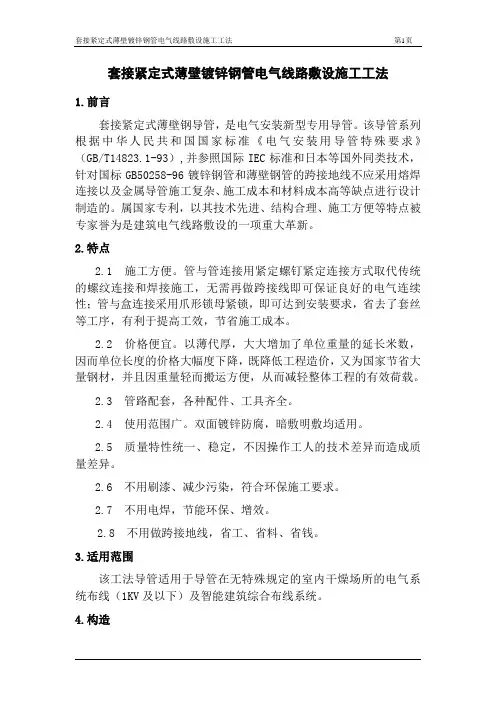

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1.前言套接紧定式薄壁钢导管，是电气安装新型专用导管。

该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术，针对国标GB50258-96镀锌钢管和薄壁钢管的跨接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等缺点进行设计制造的。

属国家专利，以其技术先进、结构合理、施工方便等特点被专家誉为是建筑电气线路敷设的一项重大革新。

2.特点2.1 施工方便。

管与管连接用紧定螺钉紧定连接方式取代传统的螺纹连接和焊接施工，无需再做跨接线即可保证良好的电气连续性；管与盒连接采用爪形锁母紧锁，即可达到安装要求，省去了套丝等工序，有利于提高工效，节省施工成本。

2.2 价格便宜。

以薄代厚，大大增加了单位重量的延长米数，因而单位长度的价格大幅度下降，既降低工程造价，又为国家节省大量钢材，并且因重量轻而搬运方便，从而减轻整体工程的有效荷载。

2.3 管路配套，各种配件、工具齐全。

2.4 使用范围广。

双面镀锌防腐，暗敷明敷均适用。

2.5 质量特性统一、稳定，不因操作工人的技术差异而造成质量差异。

2.6 不用刷漆、减少污染，符合环保施工要求。

2.7 不用电焊，节能环保、增效。

2.8 不用做跨接地线，省工、省料、省钱。

3.适用范围该工法导管适用于导管在无特殊规定的室内干燥场所的电气系统布线（1KV及以下）及智能建筑综合布线系统。

4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢，经高频焊管机自动焊缝成型。

卷焊圆度高，壁厚均匀，与管接头公差配合好；焊缝小而圆顺，与端口无毛刺，穿线安全快捷，塑性好，弯曲方便。

双面镀锌保护，应用范围广。

4.2 附件4.2.1 直管接头：采用优质钢材加工而成，双面镀锌保护，供管于管连接使用。

具体见图：管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度，可使导管插紧定位，密封性能好，暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线。

前言：KBG管与JDG管是我们弱电系统管材中使用最普遍的，但是你知道这两种管的施工工艺与标准吗？正文：1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

2 引用标准《建筑工程施工质量验收统一标准 GB50300-2001》《建筑电气工程施工质量验收规范 GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范 CECS100：98》《高层民用建筑设计防火规范 GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

镀锌钢管连接方法一、概述镀锌钢管是一种广泛用于建筑、工业、农业等领域的管材，它具有耐腐蚀、耐磨损、强度高等优点。

在使用镀锌钢管时，连接方法的选择非常重要，它关系到管道的安全性和使用寿命。

本文将详细介绍几种常用的镀锌钢管连接方法。

二、螺纹连接法螺纹连接法是一种常见的镀锌钢管连接方法，它主要适用于小直径的管材连接。

该方法的步骤如下：1.使用螺纹刀在钢管外表面和管接头内表面开设与螺纹尺寸相同的螺纹。

2.在钢管端部涂抹螺纹密封胶，以增加密封性能。

3.将管接头与钢管端部对齐，旋转管接头，使螺纹互相咬合。

4.使用扳手或其他工具将管接头旋紧，使连接紧密。

三、焊接连接法焊接连接法是一种强度高、密封性好的连接方法，适用于大直径的镀锌钢管。

以下是焊接连接法的步骤：1.在钢管末端和管接头开设与管道直径相适应的坡口。

2.将钢管末端和管接头对齐，使用夹具固定。

3.使用焊条或焊丝进行焊接，确保焊缝均匀充实。

4.焊接完成后，用打磨机将焊缝打磨平整，以提高连接的密封性。

四、压力螺纹连接法压力螺纹连接法是一种用于高压、密封性要求较高的镀锌钢管连接方法。

以下是压力螺纹连接法的步骤：1.制备两个镀锌钢管和对应的管接头，确保其内部无杂质和毛刺。

2.在钢管和管接头的螺纹表面涂抹密封胶。

3.将管接头与钢管端部对齐，旋转管接头，使螺纹互相咬合。

4.使用扳手或其他工具将管接头旋紧，同时注意控制力度，以避免过紧或过松。

五、法兰连接法法兰连接法是一种常见的固定连接方法，适用于需要拆卸和维修的镀锌钢管。

以下是法兰连接法的步骤：1.在钢管末端和法兰盘上开设与法兰尺寸相适应的孔。

2.将法兰盘与钢管对齐，使用螺栓将其固定在一起。

3.在法兰盘与钢管之间放置密封垫片，以增加连接的密封性。

4.逐个拧紧螺栓，使连接紧固。

六、其他连接方法除了上述几种常见的连接方法外，还有一些特殊情况下使用的连接方法，如卡箍连接、承插式连接等。

这些连接方法根据具体需要选择，确保连接牢固和密封。

套接紧定式镀锌钢导管施工工法单位：河北建设集团有限公司石家庄分公司完成人：郑广悦1 前言套接紧定式（简称 JDG）镀锌钢导管，是一种电气线路安装专用导管。

JDG 镀锌钢导管是根据国家标准 GB/T14823.1—93《电气安装钢导管特殊要求》进行开发、设计、制造。

在工业与民用建筑电气工程中照明、动力、消防及综合布线等强电和弱电电气配管中得到广泛应用。

2 特点2.1 JDG 施工方便，其主要表现在管道连接，不需要焊接和丝口连接，省却了诸如套丝机及焊机等设备；2.2导管本身内外镀锌保护，施工中无需做防腐施工；2.3因是特殊的连接方式，不需做接地跨接线；2.4因其壁薄，增加了单位重量的延长米数，从而降低了工程成本。

3 适用范围适用于工业及民用建筑的照明、动力、控制回路、综合布线、楼宇自控及火灾报警等强、弱电施工项目的电气配管，明敷暗敷均可。

4 工艺原理4.1管与管连接用直管对接头连接，将两导管端部分别插入对接头的中心部位后，用专用工具持续拧紧紧定螺栓直至拧断，使两导管连接一体，无需做接地跨接线。

4.2管与箱、盒先将入箱盒的管端插入螺纹管接头，拧紧紧定螺栓直至拧断，将管与螺纹管接头固定牢，旋下螺纹管接头的爪型锁母后，将管接头插入箱盒内，用专用工具使螺纹管接头与爪型锁母里外将箱盒壁夹紧，无需做接地跨接线，详见下示意图。

图 4.2.2.1 JDG 连接示意5 工艺流程及操作要点5.1 工艺流程定位放线→支吊架制作安装→箱盒定位固定→管路敷设→检验批验收5.2 操作要点5.2.1 根据图纸要求，确定需配管的区域和管路敷设方式，确定配管的规格型号，做好材料准备工作，各种电线、电缆配管参见表 5.2.1.1、表 5.2.1.2、表 5.2.1.3。

5.2.2 定位放线首先应根据图纸确定箱、盒的位置和各终端件的位置等，依次确定管路走向，在管路走向处设定支吊架及固定点，保证固定点的横向及纵向在一条直线上。

5.2.3 支吊架制作安装（1）根据设计要求确定支吊架的材质和规格型号。

镀锌钢管丝扣连接施工方法嘿，伙计们！咱们来聊聊那个老生常谈的问题——如何把两根铁棍儿给连在一起。

别急，让我给你娓娓道来。

想象一下，你面前有两根粗大的铁棍儿，它们就像两个好兄弟，准备一起闯荡江湖。

但是，它们之间怎么连接呢？这就需要用到我们的秘密武器——镀锌钢管丝扣连接啦！你得准备好那两根铁棍儿。

记住，这两根铁棍儿可是咱们的宝贝，要好好呵护着它们。

然后，拿出你的工具箱，里面有螺丝刀、扳手这些家伙，它们可是连接铁棍儿的关键。

你得先把铁棍儿给锯成两段，这样方便下一步的操作。

现在，拿起螺丝刀，轻轻地在两根铁棍儿上划拉几下，露出那个闪闪发光的小洞洞。

这个小洞洞就是我们要连接的地方了。

然后，用扳手把螺丝刀拧进去，直到听到“咔嚓”一声，表示已经锁紧了。

这时候，你得检查一下，确保连接得牢靠。

咱们得把镀锌钢管给穿进去。

这个步骤稍微有点难度，但别担心，我这就给你演示一下。

先把镀锌钢管套在一根铁棍儿上，然后小心翼翼地穿过去。

记得，动作要轻，别伤到自己哦。

现在，你已经把镀锌钢管穿好了，接下来就是最关键的一步——打丝扣。

这个步骤需要一些技巧，但别担心，我这就给你演示一下。

拿起扳手，对准螺丝刀，轻轻地一扭，只听“啪”的一声，镀锌钢管上的丝扣就出来了。

这时候，你得小心地把它套进另一个铁棍儿上的小洞洞里。

咱们再来一遍刚才的动作，确保丝扣连接得牢靠。

这样，两根铁棍儿就已经成功连接起来了！是不是感觉像打开了新世界的大门一样？别着急，这只是个开始。

咱们还得给它涂上一层保护膜，让它更加坚固耐用。

通过以上的步骤，两根铁棍儿就成功地连接起来了。

这个过程虽然有点复杂，但只要跟着步骤一步步来，相信你一定能够顺利完成。

在这个过程中，你可能会遇到一些小挫折，但不要灰心丧气，相信自己的能力，你一定能够克服困难，取得成功。

好啦，今天的分享就到这里吧。

希望我的介绍能让你对镀锌钢管丝扣连接有一个更深入的了解。

如果你还有其他问题或者想要了解更多关于这方面的知识，随时来找我哦！。

镀锌钢管连接施工方案1. 引言镀锌钢管是一种广泛应用于建筑、工业和农业领域的管材，其具有耐腐蚀、耐高温和强度高等特点，因此在连接施工过程中要特别注意操作，以确保连接的牢固性和密封性。

本文档旨在提供一种基本的镀锌钢管连接施工方案，以帮助施工人员正确、安全地进行连接操作。

2. 施工工具清单在进行镀锌钢管连接施工之前，我们需要准备以下工具：•手锤•手电钻•锯齿锉•扳手•封管胶•铁锤3. 施工步骤3.1 准备工作在开始连接施工之前，进行以下准备工作：1.将需要连接的镀锌钢管进行清洁，确保表面无尘、无油污。

2.检查管道连接口的尺寸和形状是否合适，必要时进行修整。

3.准备好所需工具和材料。

根据需要将镀锌钢管切割为所需长度。

使用管道切割器进行切割，注意保持切口平整光滑。

3.3 去除锈蚀使用锯齿锉将镀锌钢管管口和接头处的锈蚀层去除，以确保涂层附着良好。

3.4 进行连接连接镀锌钢管的常用方法有螺纹连接和焊接连接。

下面介绍两种连接方法的具体操作：3.4.1 螺纹连接1.根据管道尺寸，选择合适规格的螺纹连接件。

2.在管道连接口涂抹一层封管胶，以增强密封性。

3.将螺纹连接件旋入管道连接口，使用扳手旋紧，直至紧密连接。

3.4.2 焊接连接1.使用手电钻在连接处打磨出清晰的焊接坡口。

2.将焊接口进行处理，清洁焊接区域，确保无油污和杂质。

3.进行焊接操作，确保焊接接头牢固、均匀。

3.5 检查和测试连接完成后，进行以下检查和测试：1.检查连接部位的紧密度和连接件的稳固性。

2.进行压力测试，检测是否有泄漏现象。

3.观察是否有明显的渗漏现象，如有发现，及时修复。

4. 安全注意事项在进行镀锌钢管连接施工时，需注意以下安全事项：•使用工具时要戴好防护手套和护目镜，确保施工人员的人身安全。

•操作时要遵循操作规程，严禁擅自改变连接方式。

•在进行焊接操作时，应确保通风良好，并采取相应的防护措施，以防止有害气体的吸入。

5. 结论本文档介绍了一种基本的镀锌钢管连接施工方案。

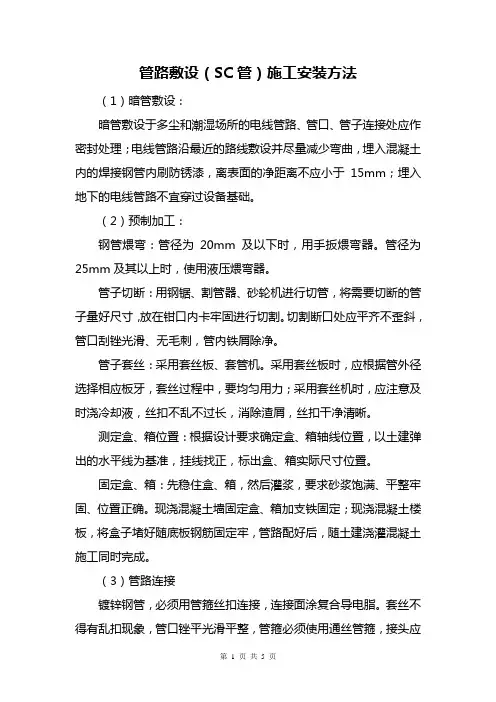

管路敷设（SC管）施工安装方法（1）暗管敷设：暗管敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路沿最近的路线敷设并尽量减少弯曲，埋入混凝土内的焊接钢管内刷防锈漆，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。

（2）预制加工：钢管煨弯：管径为20mm及以下时，用手扳煨弯器。

管径为25mm及其以上时，使用液压煨弯器。

管子切断：用钢锯、割管器、砂轮机进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。

切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。

管子套丝：采用套丝板、套管机。

采用套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。

测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。

固定盒、箱：先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。

现浇混凝土墙固定盒、箱加支铁固定；现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。

（3）管路连接镀锌钢管，必须用管箍丝扣连接，连接面涂复合导电脂。

套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；管径25mm及其以上钢管，可采用管箍连接或套管焊接，套管长度应为连接管径的1.5～3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。

管路超过下列长度，应加装接线盒，其位置应便于穿线。

无弯时45m；有一个弯时30m；有二个弯时20m；有三个弯时12m。

管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。

铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。

管口进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4扣。

SC镀锌钢管紧定式连接施工工法根据工程设计图纸，预制加工接线盒，包括盒体开孔、接线盒内部线路焊接、安装盖板等工序，确保接线盒的质量和稳定性。

5.3划线定位根据设计图纸和现场实际情况，对管路进行划线定位，确保管路的精准布置。

5.4敷设管路根据划线定位，进行管路敷设，确保管路的平整、牢固。

5.5管路连接采用直接螺钉紧定件连接管与管，盒接螺钉紧定件连接管与接线盒，确保连接的紧密性和稳定性。

5.6跨接地线根据设计要求，进行跨接地线的连接，确保电气安全。

5.7盒管固定采用专用紧定件将管路和接线盒固定，确保管路的稳定性和安全性。

6施工注意事项6.1施工前，必须对材料和设备进行检查和验收，确保材料和设备的质量和性能符合要求。

6.2施工过程中，必须按照设计图纸和工艺要求进行施工，严格控制施工质量。

6.3施工结束后，必须进行验收，并进行相应的记录和归档，确保施工质量和安全。

7结论镀锌钢管紧定式连接施工工法是一种先进、高效、安全、节能、环保的施工工艺，具有广泛的应用前景和推广价值。

在实际应用中，该工法能够有效地提高施工效率，缩短工期，降低施工成本，同时保证施工质量和安全。

文章中存在格式错误，但可以通过文字描述来理解。

删除了明显有问题的段落后，对每段话进行了小幅度的改写，以使其更加清晰易懂。

采用预制加工的接线盒，内部不填充材料（如图4），这样可以提高施工效率，同时保证质量。

根据现场实际情况，分步骤进行加工。

首先根据管路走向和管径选择盒子开孔位置和盒接紧件大小。

然后使用与孔径大小一致的盒接紧定件，将其放入接线盒孔内，拧紧锁片（如图5），注意要使盒接紧定件平稳拧紧。

接着，在盒内锁头口处加上PVC塑料护口（如图6）。

制作好接地跨接线后，将其固定在盒子上部（如图7），然后用包装布和胶带将盒口包扎封闭（如图8）。

项目部提前对照明、动力、消防等各类图纸进行识图，根据图纸结合现场实际情况确定接线盒位置，并在模板上按所确定的灯位用油漆划十字线，以确保位置准确（如图9）。

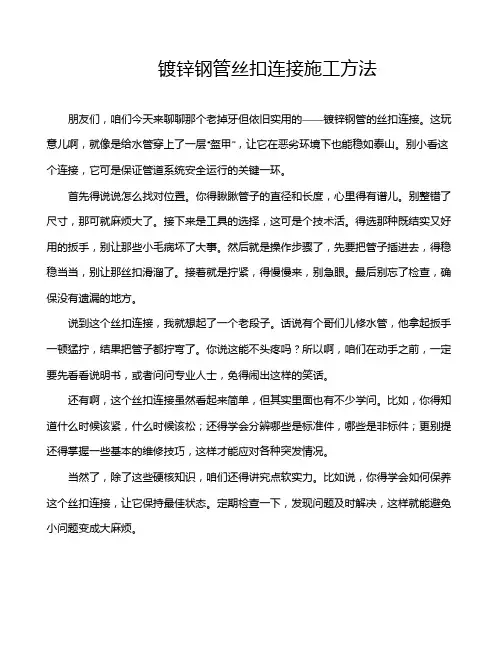

镀锌钢管丝扣连接施工方法朋友们，咱们今天来聊聊那个老掉牙但依旧实用的——镀锌钢管的丝扣连接。

这玩意儿啊，就像是给水管穿上了一层“盔甲”，让它在恶劣环境下也能稳如泰山。

别小看这个连接，它可是保证管道系统安全运行的关键一环。

首先得说说怎么找对位置。

你得瞅瞅管子的直径和长度，心里得有谱儿。

别整错了尺寸，那可就麻烦大了。

接下来是工具的选择，这可是个技术活。

得选那种既结实又好用的扳手，别让那些小毛病坏了大事。

然后就是操作步骤了，先要把管子插进去，得稳稳当当，别让那丝扣滑溜了。

接着就是拧紧，得慢慢来，别急眼。

最后别忘了检查，确保没有遗漏的地方。

说到这个丝扣连接，我就想起了一个老段子。

话说有个哥们儿修水管，他拿起扳手一顿猛拧，结果把管子都拧弯了。

你说这能不头疼吗？所以啊，咱们在动手之前，一定要先看看说明书，或者问问专业人士，免得闹出这样的笑话。

还有啊，这个丝扣连接虽然看起来简单，但其实里面也有不少学问。

比如，你得知道什么时候该紧，什么时候该松；还得学会分辨哪些是标准件，哪些是非标件；更别提还得掌握一些基本的维修技巧，这样才能应对各种突发情况。

当然了，除了这些硬核知识，咱们还得讲究点软实力。

比如说，你得学会如何保养这个丝扣连接，让它保持最佳状态。

定期检查一下，发现问题及时解决，这样就能避免小问题变成大麻烦。

说到这里，我突然想到一个好主意。

咱们是不是可以组织个“镀锌钢管丝扣连接大赛”，让大家展示一下自己的技艺，顺便还能学习学习新知识呢？怎么样，这个想法是不是挺有意思的？镀锌钢管的丝扣连接虽然看似简单，但其中却蕴含着丰富的知识和技巧。

只要我们用心去学，用心去实践，定能在这条道路上越走越远。

我想说，无论遇到什么困难，咱们都要记得保持冷静，用智慧和勇气去解决问题。

只有这样，我们才能在这个充满挑战的世界里，找到属于自己的一片天地！。

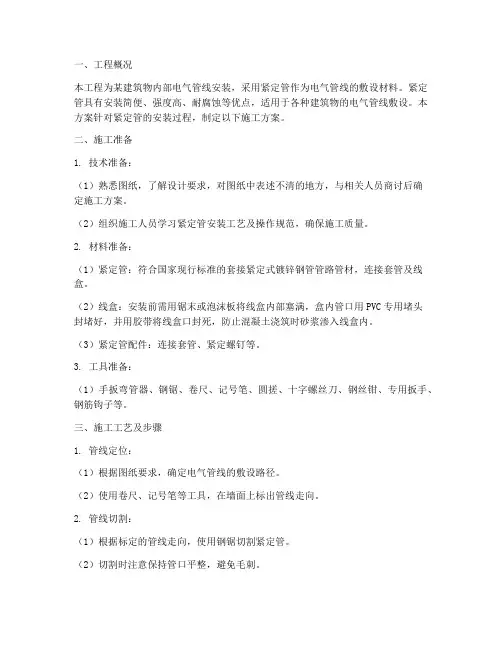

一、工程概况本工程为某建筑物内部电气管线安装，采用紧定管作为电气管线的敷设材料。

紧定管具有安装简便、强度高、耐腐蚀等优点，适用于各种建筑物的电气管线敷设。

本方案针对紧定管的安装过程，制定以下施工方案。

二、施工准备1. 技术准备：（1）熟悉图纸，了解设计要求，对图纸中表述不清的地方，与相关人员商讨后确定施工方案。

（2）组织施工人员学习紧定管安装工艺及操作规范，确保施工质量。

2. 材料准备：（1）紧定管：符合国家现行标准的套接紧定式镀锌钢管管路管材，连接套管及线盒。

（2）线盒：安装前需用锯末或泡沫板将线盒内部塞满，盒内管口用PVC专用堵头封堵好，并用胶带将线盒口封死，防止混凝土浇筑时砂浆渗入线盒内。

（3）紧定管配件：连接套管、紧定螺钉等。

3. 工具准备：（1）手扳弯管器、钢锯、卷尺、记号笔、圆搓、十字螺丝刀、钢丝钳、专用扳手、钢筋钩子等。

三、施工工艺及步骤1. 管线定位：（1）根据图纸要求，确定电气管线的敷设路径。

（2）使用卷尺、记号笔等工具，在墙面上标出管线走向。

2. 管线切割：（1）根据标定的管线走向，使用钢锯切割紧定管。

（2）切割时注意保持管口平整，避免毛刺。

3. 管线弯曲：（1）使用手扳弯管器，根据实际需要弯曲紧定管。

（2）弯曲过程中，注意保持管材的直度，避免过度弯曲。

4. 管线连接：（1）将切割好的紧定管插入连接套管，确保连接紧密。

（2）使用专用扳手紧固紧定螺钉，使管材与连接套管连接牢固。

5. 线盒安装：（1）将线盒安装在预留位置，确保线盒与墙面平行。

（2）使用专用扳手紧固线盒，确保线盒固定牢固。

6. 管线固定：（1）使用钢筋钩子将紧定管固定在墙面上，确保管线固定牢固。

（2）根据设计要求，调整管线高度，确保管线整齐。

四、质量保证措施1. 严格控制材料质量，确保紧定管、连接套管、线盒等材料符合国家现行标准。

2. 严格按照施工工艺及步骤进行操作，确保施工质量。

3. 加强施工过程中的质量检查，发现问题及时整改。

套接紧定式钢导管,俗称紧定管（JDG）,该管由优质Q235冷轧钢带,经高频焊管机组自动焊缝,内外壁镀锌而形成.规格有Φ16.Φ20.Φ25.Φ32.Φ40,每根长度为4M.预埋适用壁厚为1.6MM,该线管地管内有效截面积基本等同于相应地小一个规格等级地焊接钢管地管内截面积,因而在预埋施工中,耗用量最大地SC15.SC20均分别被JDGΦ20.Φ25所替代.该线管适用于电压等级在1KV及其以下地无特殊规定地场所,其施工验收参照中国工程建设标准化协会标准地编号为CECS 120：2000〈〈套接紧定式钢导管电线管路施工及验收规程〉〉施工及验收.因该材料施工简便,加快了施工速度,有效地缩短了施工工期,接地性能满足符国家标准要求,壁厚比普通焊管小,综合略低于于普通焊管,而被推广应用.北京工程处在新街口公务员公寓项目部就采用了该种新型材料,取得了一定地成效.一、材料要求：1.线管：（1）线管地规格.型号符合设计要求,管材表面有明显.不脱落地产品标识,产品进场时附有该批材料地出厂合格证和检测报告.（2）管材.连接套管.及其金属附件,内外壁镀层应均匀,完好.内.外壁表面光洁,无剥落.锈蚀毛刺.飞边.砂眼.气泡.裂纹.变形等缺陷.（3）具体相应规格及偏差见下表JDG镀锌钢导管管材规格表（MM）规格Φ16 Φ20 Φ25 Φ32 Φ40外径 D 16 20 25 32 40外径允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.15 ±0.15 ±0.15 ±0.15 ±0.15长度 L 4000 4000 4000 4000 4000长度允许偏差±5.00 ±5.00 ±5.00 ±5.00 ±5.00二、2.线管附件（1）JDG管直管接头（连接套管）：中心凹型槽地弧度均匀,位置正确,凹槽深度与钢导管管壁厚度一致,具体相应规格及偏差见下表.JDG直管接头地规格（MM）规格Φ16 Φ20 Φ25 Φ32Φ40内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0外径 D 19.2 23.2 28.2 35.2 43.2壁厚 S 1.6 1.6 1.6 1.6 1.6总长 L 55 55 55 75 90凹槽内径 P 12.8 16.8 21.8 28.8 36.8凹槽内径允许偏差﹢0.40 ﹢0.40 ﹢0.40 ﹢0.80 ﹢0.800 0 0 0 0螺纹孔直径 M 5 5 5 5 5螺纹孔长度3 3 3 3 3两个螺纹孔中心距41 41 41 61 76两个螺纹孔中心距允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3（2）紧定螺钉符合产品设计要求,螺纹整洁.光滑.配合良好,顶针坚固,旋紧紧定脱落地“脖颈”尺寸准确.具体相应规格及偏差见下表.JDG紧定螺钉规格表 (MM)三、规格Φ16 Φ20 Φ25 Φ32 Φ40名称长度Ⅰ型13.5 13.5 13.5 13.5 13.5Ⅱ型13 13 13 13 13直径M 5 5 5 5 5螺颈直径2 2 2 2 2脖纹长度Ⅰ型4 4 4 4 4Ⅱ型 5 5 5 5 5尖状长度1.5 1.5 1.5 1.5 1.5六角螺帽宽度（Ⅰ型）8 8 8 8 8六角螺帽厚度5 5 5 5 5四、（3）螺纹接头.爪型螺母相应规格及偏差见下表.JDG螺纹接头.爪型螺母规格表规格Φ16 Φ20 Φ25 Φ32 Φ40名称内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.10 ±0.10 ±0.10 ±0.10 ±0.10外径 D 19.2 23.2 28.2 35.2 43.2总长 L 40 40 40 50 60缩口处螺纹长度 L 10 10 10 10 10缩口处螺纹直径 M 16 20 25 32 40爪型螺母和六角螺母厚度（标准件）3 3 3 4 4爪型螺母爪子高度 1 1 1 1 1螺纹孔中心至大直径端面地距离7 7 7 7 7螺纹孔直径 M 5 5 5 5 53.铁制灯头.开关.插座线盒：采用86H50.60.70.80镀锌铁盒,灯位盒采用八角盒,底板可拆卸.接线盒地壁厚≥1.0MM,镀锌层无剥落,无变形开焊,敲落孔完整,无缺面板安装孔（耳子）,且与盒焊接齐全,耳子孔径与M4地机螺丝一定要配套,耳子地厚度不小于1.5MM,且线盒地高与宽,安装孔距离,应与所用线盒面板配套,线盒有产品合格证及检测报告.（注：在厂家定制线盒时,要保证线盒敲落孔径与JDG螺纹接头相配套.）五、二. 机具要求：JDG管专用煨弯器.细齿钢锯.半圆锉.铅笔.卷尺.线坠.油刷.钳子.十字及一字改锥等.三. 作业条件：1平板：底板地底层钢筋已绑扎完毕,上层钢筋未绑扎前,根据施工图配合土建施工.2 随大模板现浇混凝土墙配管:土建墙身线已经弹好,钢筋网片纵向筋（竖向钢筋）已绑扎完毕,按墙体结构线及墙体水平标高线配管.四. 操作工艺：（一）工艺流程管路暗敷设----- 测定箱盒位置---- 稳注箱盒---- 管路连接---- 管路敷设固定---- 护模（二）管路暗敷设暗配电管管路宜沿最近管路敷设并应减小弯曲,在以下情况之一时,中间应设过线盒便于穿线：①管路长度超过30米时；②有一个弯曲时,管路长度超过20米；③有两个弯曲时,管路长度超过15米；④有三个弯曲时,管路长度超过8米.所有地过线盒应放置在便于安装操作.维修.及不太影响美观地部位.成排过线盒应保持一线,每预留一个过线盒（特别为顶板下地过线盒）地坐标位置必须在图纸上标注出,便于日后清查穿线施工.埋入混凝土内地线管平面敷设时,弯曲半径不应小于管外径地10倍,且不应有折皱.凹陷.裂纹.死弯等缺陷；切断处应用圆锉铣刮光滑.平整.无毛刺.在混凝土内地管路,不应有三根及以上地管交叉于同一点.与混凝土墙表面或平板表面要保持净距不小于15MM.疏散照明用地线路管,在埋入墙体或平板时,砼保护层不小于30MM.（三）测定箱.盒地位置根据施工图,结合实际情况,墙体以土建地结构1米线及墙身线为基准,挂线找平,线坠找正,确定盒.箱地实际尺寸位置.在施工过程中,灯位盒要在房间内布置位置合理,标注出盒.箱地实际尺寸,所有灯位盒施工中,要用红色防腐漆（或白漆）将灯位盒位置在模板上标出（不允许用粉笔标注）,以便顶板脱模后线盒地查找.一般房间在墙体中地开关边缘距门框边缘地距离0.15—0.2MM,开关距地高度为1.3M;拉线开关距地2—3M,层高小于3M时,拉线开关距顶板不小于100MM.潮湿场所地开关高度距地不小于1.5M. （四）稳注箱.盒平板：根据油漆标注,在灯位盒用2.5寸地铁钉将其稳注在相应地灯位坐标位置上,一个灯位盒用4根铁钉固定线盒坐标,用火烧丝将其线盒绑扎在铁钉间,使其牢固不移位,并且贴模.墙体：现浇混凝土墙,固定线盒.箱采用支架固定,线盒上.下方点焊不小于ф8地钢筋将线盒上下边定位在插座相应地坐标位置上,开关.插座距地标高按图纸标高提高15MM,以确保由于施工误差造成地负向偏差,线盒口出土建墙体外表面3-5mm（出钢筋外皮为20MM）,以确保土建大模板夹模后,线盒紧贴模板.（五）管路连接.固定：直管敷设时,两管口分别插入直管接头地中心,紧贴凹槽处两端,用紧定螺钉定位后,进行旋紧,至螺帽脱落；JDG管连接处,管插入连接套管前,插入部分地管端应保持清洁,连接后地缝隙应有封堵措施（外缠两层黑胶带或用防腐漆掺425#水泥作封堵塞等）.JDG管与线盒连接处,线管应垂直进盒,一管一孔,管径与线盒地敲落孔相吻合,管与线盒（箱）连接时,应采用爪型螺纹帽和螺纹管接头锁紧.两根及其以上管路与线盒（箱）连接时,排列应整齐,垂直进箱.盒,间距均匀,在进箱管固定前,用专制模具在预留洞地木模上将线管地位置.间距标注上,确保管间距均匀,等分,以便日后安装正式箱.然后将预留洞地木模安装就位,并用大于ф10地钢筋将其上下.左右固定.在箱.线盒固定时,要特别注意预留洞地规格大小,坐标位置.及标高等.每根线管敷设到位后,预甩在剪力墙上地插座管及配电箱地电源管,随时将管口用与管径配套地塑料堵头封堵；对于后砌墙内地线管,要将线管预留到位,管距地面地高度尽量控制在15CM左右（结构地面）,并将管口拧扁以防异物掉进.敷设于混凝土墙及楼板地管路,应紧贴钢筋内侧与钢筋绑扎牢固,直线敷设时,固定点间距不大于1000MM；在拐弯处,距弯曲中心点250MM以内,套管两端及附件地接头等处,必须有固定点,所有管路必须与钢筋绑扎牢固.六、（六）护模：因管路采用JDG管,所以在现场施工中要将护模工作作为施工程序地一项重要内容,在施工中,设专人护模,护模人员要事先对图纸熟悉,要有责任心,并签字负其责,并且要有详细地记录（包括护模情况.出现地问题.处理结果等）.五. 施工中地注意事项：1在预埋期间,一个重点工作是防止管路赌塞.在施工过程中,要密切与土建配合到位,在每条管路施工完毕,要随时用堵头封赌,不得有遗漏现象,所有管路间连接处缝隙要有封堵措施.在线管处于临空状态时,将套管两端地线管,用Φ6地钢筋进行相互间连接地绑扎加固.2在施工中,要熟悉土建地平面布置,管路坐标位置要到位,特别是后砌墙部位,在平板放完线后,要专人复核,预防万一.3管路地切口要垂直,刮铣光滑,无毛刺,管进箱.线盒要垂直,间距均匀,所有管路严禁与结构钢筋进行焊接固定.4 灯位盒采用86型八角盒,开关.插座采用86型方盒,在施工过程中,不允许用方盒来代替八角盒.5 紧定管与暖气管热水管平行敷设时最小距离：在管道上时为300MM,在管道下时为200MM,交叉时最小距离为100MM.与通风管.给排水管平行时最小距离为100MM,交叉时最小距离为50MM；对蒸汽管平行敷设,在管道上时地最小间距为1000MM,在管道下时,间距为500MM,当管外包隔热层后,距离可减至200MM,交叉时地最小间距可为300MM.6 开关接线盒距门框边为15--20cm,高度:一般房间距地 1.3M,潮湿场所距地不小于1.5M.当位于结构暗柱时,可视具体情况作适当调整.如在墙垛,当宽度小于300MM时,可居中放置.在第一个标准层施工时,要特别注意土建大模板穿墙螺杆对线盒及线管地影响,灵活避让.7.开关.插座高度允许偏差：在同一室内,同一高度地高度允许偏差在5MM以内,在同一墙上地高度允许偏差为2MM,并列高度允许偏差为0.5MM,线合方正,贴模,固定牢靠,线盒地封箱带要封扎到位.8.在管路或系统较多施工时间,可用色标作标记,以免混淆.9.因JDG线管连接是靠连接套管及紧定螺定,将其连成电气通路,在所有管路敷设完毕后,要对每个套管及螺纹接头地紧定螺钉进行检查,是否有遗漏,未拧紧等现象.10.在工期紧迫工程中,平板施工前,可事先对线管进行直角弯地煨制,在煨制时,要边煨边向后移动,使之弯曲半径及弯扁度符合要求.在墙板插座安装一端地线管,要保证管口距弯曲处地外皮,保持51CM及其以上（以平板结构厚度12CM,地面垫层厚度8CM,插座本身地30CM高度及普遍提高15MM）.这样在墙板施工时,基本可直接进线盒,无需再用套管接长,以节约套管,降低了造价,提高了施工效率.11.在线盒木屑包裹时,要注意木屑要压实,盒口地硬纸板大小要与线盒一致,以防偏大脱模后,造成盒口不方正地缺陷.12.对进配电箱.接线盒地众多管路,可根据图纸配电箱地规格,定制固定地模具,所有地木箱即可根据该模具孔洞地排列情况,进行批量地事前制作,而来降低施工一线地作业时间.13.疏散照明用地线管,砼保护层不小于30MM.六.劳动力组织JDG管与普通焊接钢管相比,减少了管内防腐,跨接地焊接和套管焊接（或管箍丝接）等操作过程,由于管壁较小,工人地劳动强度较低,对劳动力地要求就较低,尤其是对焊工地要求,无论是人数还是素质地要求,都比用普通焊管降低许多,比较有利于劳动力地组织.一般配合1000平米地结构预埋,用JDG管需电工4名,焊工1名,辅助工3名即可. .安全文明1. 电工和焊工等专业工种,要进行严格地岗前培训,持全国通用地带IC卡地特殊工种操作证上岗.2. 严格做好三级安全教育和班前安全交底工作,让广大职工明白所从事工作地危险所在,如何做到安全作业.八.经济和社会效益1. 由于JDG管地壁厚较小,因而管材地总价与普通焊管相当.2. 采用JDG管,由于减少了管内防腐.跨接地焊接以及套管连接,与普通焊管相比,可以节省人工30%.3. 由于现场作业地程序减少,因此可以大幅度地缩短预埋阶段土建平板二层钢筋与一层钢筋邦扎阶段地技术间（由原来地3-4小时缩短为1-2小时）,从而提高施工速度,有效地缩短总地施工工期,创造良好地社会效益.对工期紧张地工程尤其适用.。

镀锌钢管丝扣连接施工方法1. 引言大家好，今天咱们来聊聊镀锌钢管的丝扣连接施工方法。

这个话题听起来可能有点干，但其实一点也不复杂，掌握了几招，你就能像个老手一样轻松搞定。

镀锌钢管，顾名思义，就是外面镀了一层锌的钢管，这层锌的作用呢，是防止管子生锈。

用丝扣连接也是我们在安装管道时常用的办法，简单实用，就像咱们平常扭螺丝一样。

2. 材料准备2.1 材料选择首先，咱们得准备好材料。

别小看这一步，选对材料是成功的一半。

你需要的主要材料有镀锌钢管、丝扣接头、管子密封胶以及一些基本的工具，比如扳手、管子切割机等等。

镀锌钢管的选择也有讲究，最好选用符合国家标准的产品，质量有保证。

接头的选择也很重要，要选择和钢管直径匹配的接头，这样才能连接得更稳固。

2.2 工具准备工具方面，除了扳手、切割机，你还需要一些辅助工具，比如钢丝刷、布等。

钢丝刷用来清理管道上的锈迹和杂质，布则是用来擦拭和清洁的。

别忘了，准备好一些管道密封胶，这东西在连接的时候可少不了，它可以有效防止漏水，保证连接处的紧密。

3. 施工步骤3.1 切割管道好啦，工具和材料准备齐全了，我们就开始施工吧！第一步是切割管道。

用管子切割机把钢管切成需要的长度，切割的时候要尽量保持直线，这样连接的时候才能更紧密。

切割完后，用钢丝刷把管子的切口处清理干净，确保没有铁锈和杂质。

然后用布擦拭干净，这样管道连接的时候就不会出现漏水的情况。

3.2 涂抹密封胶接下来，咱们来涂抹密封胶。

密封胶的作用就是填补管道丝扣之间的缝隙，避免漏水。

用刷子或者直接用手把密封胶均匀地涂抹在管道的丝扣上，注意不要涂得太厚，也不要漏涂了。

涂抹完密封胶后，把管道的丝扣接头对准，慢慢旋转，直到感觉到有些紧了，手动旋紧，不要用蛮力哦，别把管道给拧坏了。

3.3 紧固连接最后一步，就是用扳手把管道连接得更稳固。

用扳手的过程中，记得要保持平衡，慢慢加力，确保连接处的每一部分都紧密结合。

检查一下接头处是否有漏水现象，如果有，就需要重新检查密封胶的涂抹是否均匀，或者看看是不是连接没有完全到位。

化工工程热镀锌钢管(SC)敷设方案1. 简介本文档旨在提供一份化工工程热镀锌钢管(SC)的敷设方案，用于指导化工工程中热镀锌钢管的正确敷设和安装。

2. 敷设流程下面是化工工程热镀锌钢管(SC)的敷设流程：2.1 准备工作在敷设热镀锌钢管(SC)之前，进行以下准备工作：- 确定敷设区域并进行清理和平整。

- 检查地面质量，确保其能够承受热镀锌钢管(SC)的重量和压力。

- 准备所需的热镀锌钢管(SC)和相关附件，如接头、垫片等。

- 确保工作人员具备必要的安全装备和工具。

2.2 敷设热镀锌钢管(SC)按照以下步骤进行热镀锌钢管(SC)的敷设：1. 根据设计要求，确定钢管的敷设路径和位置。

2. 在地面上进行标记，以指示钢管的敷设位置。

3. 将钢管逐段搬运到敷设位置，并进行必要的测量和调整。

4. 使用合适的工具和设备，将钢管连接到附件和接头上。

5. 采用适当的方法固定和支撑钢管，确保其稳定和安全。

6. 检查敷设过程中的连接和固定点，确保其质量和可靠性。

7. 根据需要进行堵塞、封堵等防漏措施。

3. 安全注意事项在进行化工工程热镀锌钢管(SC)的敷设过程中，需要注意以下安全事项：- 工作人员必须戴好安全帽、防护眼镜和手套等个人防护装备。

- 所有工具和设备必须符合安全规范，并在使用前进行检查和测试。

- 敷设过程中，应保持工作区域的整洁和干净，防止滑倒和其他意外事故。

- 遵循相关规范和标准，确保钢管的敷设和安装质量。

4. 监测与维护完成热镀锌钢管(SC)的敷设后，应进行定期监测和维护，以确保其正常运行和安全性。

监测内容主要包括：- 检查钢管的连接和固定点，是否出现松动或腐蚀现象。

- 检测钢管的表面是否有变形、裂纹等损坏情况。

- 测量热镀锌钢管(SC)的厚度和防腐蚀层的状态，保证其防腐性能。

根据监测结果，及时采取相应的维护和保养措施，确保热镀锌钢管(SC)的使用寿命和性能。

5. 总结本文档提供了一份化工工程热镀锌钢管(SC)的敷设方案，包括敷设流程、安全注意事项以及监测与维护内容。

镀锌钢管活结使用方法
钢管是现代建筑领域中不可或缺的建材之一，其种类繁多，其中以镀锌钢管在建筑工程中的应用较为广泛。

镀锌钢管活结是其中一种重要的连接方式，本文将详细介绍镀锌钢管活结的使用方法。

需明确镀锌钢管活结的定义。

镀锌钢管活结是一种将两根镀锌钢管连接在一起的方法，其主要特点是连接紧固，牢固可靠，适用于各种建筑工程的连接需求。

接下来，我们将介绍如何使用镀锌钢管活结。

首先，需要准备好所需的工具和材料，包括两根镀锌钢管、两个活接头、扳手等。

其次，将两个活接头分别套在需要连接的两根钢管上，并用扳手将螺母拧紧。

需要注意的是，拧紧时应均匀用力，避免过度拧紧导致损坏钢管。

在实际使用中，镀锌钢管活结有着广泛的应用场景。

例如，在建筑的雨水管道连接中，镀锌钢管活结可以有效地连接各个管道，确保管道的牢固性和密封性。

此外，在建筑的搭建过程中，镀锌钢管活结也可以用于连接各种构件，如支架、扶手等，以确保整个建筑的结构稳定。

需要注意的是，在使用镀锌钢管活结时，应遵循相关的安全规范，避免发生意外事故。

如在拧紧过程中应避免使用过大的力量，以免钢管断裂或者活接头损坏。

同时，在连接过程中应检查钢管表面是
否有锈蚀或者裂纹等缺陷，以确保连接的质量。

镀锌钢管活结是一种简单实用的连接方式，其应用范围广泛，可以用于各种建筑工程中的连接需求。

在使用过程中，需要注意相关的安全规范，并合理搭配其他建材，以确保整个建筑的结构稳定。

镀锌钢管紧定式连接施工工法山西一建集团有限公司二O一四年十一月镀锌钢管紧定式连接施工工法1 前言《建筑电气工程施工质量验收规范》GB50303-2002第14.1.2条要求镀锌钢管不得套管熔焊连接，传统工艺采用丝接连接。

对于工程量大、工期紧、质量要求高的工程，如果采用施工现场套丝，丝接连接，不但需要投入施工人员多，而且占用施工时间长，延误工期，在赶工期的情况下施工质量也势必存在诸多隐患，同时还存在用电和机械使用等的安全问题。

为此项目部成员针对现场实际情况和镀锌管套丝连接存在的问题，我公司通过在太原市公安局技术用房工程中采用镀锌钢管紧定式连接施工工艺，实践应用，并对其进行了总结，编制了施工工法，该工法的关键技术于2014年11月30日顺利通过了山西省住房和城乡建设厅科技成果鉴定委员会的鉴定,技术水平达到国内先进，并且此方法有很大推广与应用价值。

在，位于太原市长风商务区，框剪结构，总建筑面积125690平方米，建筑电气分部中强弱电设计为镀锌钢管，共计22500米，用了应用于该工程中，取得良好的效果。

2 工法特点本工法采取镀锌钢管套接紧定式连接方式，取代传统的螺纹连接施工，省去了套丝等工序，即能加快施工进度，缩短配管时间，保证土建结构施工工期，又能保证施工质量，有利于提高工效、且减少了机械设备投入，极大地节约了工程施工成本。

3 适用范围可以广泛应用工业及民用建筑中，如商住楼、办公楼、科研楼等等的建筑电气、智能建筑中。

4 工艺原理国标镀锌钢管壁厚为2.0mm～3.2mm，借鉴薄壁镀锌钢管（JDG管）紧定式连接工艺，采用专用螺钉紧定件，管与管连接采用直接螺钉紧定件连接、管与接线盒连接采用盒接螺钉紧定件连接，连接件（见图1、2）。

图1（直接螺钉紧定件）图2（盒接螺钉紧定件）5 施工工艺流程定制盒子及紧定件→接线盒预制加工→划线定位→敷设管路→管路连接→跨接地线→盒管固定。

5.1定制直接和盒接螺钉紧定件根据现场情况，市场上的薄壁镀锌钢管（KBG、JDG）管件与国标管不能配套使用，必须定制专用的厚壁镀锌钢管连接件，为此我们联系厂家定制一批专用管件和接线盒，用于镀锌钢管紧定式连接，灯头盒也采取厂家定制、保证了盒子质量、开孔大小及管孔位置高度（如下图3）。

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1.前言套接紧定式薄壁钢导管,是电气安装新型专用导管.该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术,针对国标GB50258-96镀锌钢管和薄壁钢管地跨接地线不应采用熔焊连接以及金属导管施工复杂.施工成本和材料成本高等缺点进行设计制造地.属国家专利,以其技术先进.结构合理.施工方便等特点被专家誉为是建筑电气线路敷设地一项重大革新.2.特点2.1 施工方便.管与管连接用紧定螺钉紧定连接方式取代传统地螺纹连接和焊接施工,无需再做跨接线即可保证良好地电气连续性；管与盒连接采用爪形锁母紧锁,即可达到安装要求,省去了套丝等工序,有利于提高工效,节省施工成本.2.2 价格便宜.以薄代厚,大大增加了单位重量地延长米数,因而单位长度地价格大幅度下降,既降低工程造价,又为国家节省大量钢材,并且因重量轻而搬运方便,从而减轻整体工程地有效荷载.2.3 管路配套,各种配件.工具齐全.2.4 使用范围广.双面镀锌防腐,暗敷明敷均适用.2.5 质量特性统一.稳定,不因操作工人地技术差异而造成质量差异.2.6 不用刷漆.减少污染,符合环保施工要求.2.7 不用电焊,节能环保.增效.2.8 不用做跨接地线,省工.省料.省钱.3.适用范围该工法导管适用于导管在无特殊规定地室内干燥场所地电气系统布线（1KV及以下）及智能建筑综合布线系统.4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢,经高频焊管机自动焊缝成型.卷焊圆度高,壁厚均匀,与管接头公差配合好；焊缝小而圆顺,与端口无毛刺,穿线安全快捷,塑性好,弯曲方便.双面镀锌保护,应用范围广.4.2 附件4.2.1 直管接头：采用优质钢材加工而成,双面镀锌保护,供管于管连接使用.具体见图：管接头中间有一道用滚压工艺压出地凹槽,所形成地锥度,可使导管插紧定位,密封性能好,暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致,导管插入后内壁平整光滑,不影响穿线.紧定式导管接头在靠近接头两端各有一个（φ32以上两个）带紧定螺钉地螺纹孔.该螺纹孔地长度大于管接头壁厚,是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成,紧定螺钉为特制,靠近紧拧端有一处直径变小地脖颈.4.2.2 螺纹接头：采用优质钢材加工而成,双面镀锌保护,供管于盒连接使用；紧定式螺纹接头与导管连接地一端,有一个（φ32以上两个）带紧定螺钉地螺纹孔.与接线盒连接地一端,带有一个爪形锁母和一个六角锁母.安装时爪形锁母扣在接线盒内侧.4.2.3 暗装接线盒：按国家标准生产,采用优质钢板一次性整体拉伸冲压而成.壁厚均匀.密封性好.承压强度高,承耳可调.5.工艺原理5.1 管与管连接：先把导管与直管接头（螺纹管接头紧定螺钉一端）插紧定位后用螺丝刀持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一整体即达到连接要求,无需再做跨接地线.5.2 管与盒连接：旋下螺纹管接头地爪型锁母,并置于接线盒内壁面,用紧定扳手使根母与六角锁母里外夹紧接线盒即可,无需再做跨接地线.6.主要机具设备6.1 紧定扳手：采用合金工具钢,经精密铸造加工而成.供现场施工时把紧定螺钉拧到位以及使螺纹管接头锁母夹紧接线盒用.6.2 弯管器采用合金工具钢,经精密铸造加工而成,共有5种规格7.工艺流程管路暗敷设：弯管.箱.盒预制→测位→剔槽孔→爪型螺纹管接头与箱.盒紧固→箱.盒.铣口定向稳装→管路敷设→→紧定接地→管路固定管路连接管路明敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定吊顶内管路敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定8.施工要点8.1 弯管：采用弯管器或定型弯管.8.2 箱.盒测位：根据施工图纸确定箱.盒轴线位置,以土建弹出地水平线为基准,挂线找平,线坠找正,标出箱.盒实际位置.成排.成列地箱.盒位置,应挂通线或十字线.8.3 剔槽孔：砖墙或砌体墙需剔槽时,应在槽两边弹线,用快錾子剔.槽宽及槽深均以比管外径大5mm为宜.8.4 管子切断：将需要切断地管子长度量准确,放在钳口内卡牢固,用钢锯.无齿锯.砂轮锯等进行切管,要求断口处平齐不歪斜,管口刮铣光滑.无毛刺,管内铁屑清理干净.8.5 管与管连接：直接将导管插入直管接头或弯管接头,用紧定扳手持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一体即达到连接要求,无须再做接地跨接线.在接口处抹电力复合脂,以保证形成良好地电气通路.具体见图：8.6 稳注箱.盒：根据图纸及现场实际情况稳装牢固.8.7 管与盒连接：旋下螺纹管接头地爪形锁母并置于接线盒内壁面,用紧定扳手使爪形锁母与六角锁母里外夹紧接线盒即可,无须再做接地跨接线.8.8 管路固定：①钢筋混凝土墙及楼板内地管路,每隔1000mm左右用铅丝绑扎在钢筋上具体见下图：②砖墙或砌体墙剔槽敷设地管路,每隔1000mm左右用铅丝.铁钉固定.③预制圆孔板上地管路,可利用板孔用铅丝绑扎固定.④吊顶内采用支架.吊架法或抱箍法等固定.8.9 管路敷设地有关要求8.9.1 暗配管①暗配地电线管路宜沿最近地线路敷设,并应减少弯曲埋入墙及砼内管线,其保护层不应小于15mm.②电线管路地弯曲处不应有折皱.凹穴和裂缝现象.弯扁度不大于管外径地10％.暗配管弯曲半径为管外径6倍. 当埋设于地下或砼时,其弯曲半径不应小于管外径地10倍；明配管地弯曲半径不应小于管外径地6倍,当两接线盒间只有一个弯曲时, 其弯曲半径不应小于管外半径地4倍.内无铁屑及毛刺, 切口应锉平光滑.③电线管路不宜穿过设备或建筑物构筑物地基础,当必须穿过时应采取保护措施.④电气线路经建筑物地沉降缝或伸缩缝处,应装设补偿装置.⑤电线管路有下列情况过一者,中间应增设接线盒或接线盒其位置应便于穿线：管路长度每超过30m,无弯曲；管路长度每超过20m,有一个弯曲；管路长度每超过15m,有二个弯曲；管路长度每超过8m,有三个弯曲.⑥电线管路暗敷时,管路固定点应牢固,且应符合下列规定：敷设在砼墙及楼板内地与钢筋绑扎固定,固定点间距不应大于1000mm.敷设在砖墙.砌体墙内地管路,剔槽宽度,不应大于管外径5mm,固定点间距不应大于1000mm.敷设在预制圆孔板上地管路平直,紧贴板面,固定点间距不应大于1000mm.8.9.2 明敷设套接薄壁电线管路明敷设时,管地弯曲半径不应小于管外径地6倍；当有两个接线盒间只有一个弯曲时,其弯曲半径不应小于管外径地4倍.①套接薄壁电线管路明敷设时,支架吊架地规格,当设计无要求时,不应小于下列规定：圆钢：直径6mm；扁钢：30mm×3mm；角钢: 25mm×25mm×3mm；埋注支架应有燕尾,埋入深度不应小于80mm.②套接薄壁钢管电线管路水平或垂直明敷设时,其水平或垂直安装地允许偏差为0.15%,全长偏差不应大于管内径地1/2.③套接薄壁钢管电线管路明敷设时,排列应整齐,固定点牢固间距均匀,其最大间距应符合下表地规定：注：敷设在吊顶内地电线管路,当管径为16-20时,固定点间距可增加到1.5m为宜.④套接薄壁钢管电线管路明敷设时,其固定点所采用地器材与终端.弯头.中点.电气器具或盒边缘地距离,宜为150~300mm.⑤套接薄壁钢管电线管路进入落地式配电箱时,排列整齐,管口高出配电箱基础面为50~80mm.⑥管路连接套接紧定式薄壁钢导管地紧定螺钉在紧固时用力应均匀,受力点垂直,以免造成斜顶.套接薄壁钢导管管路连接处,管与套接管件连接紧密,内.外壁应光滑无毛刺,且应符合下列规定；直管连接时,两管口插入直管接头中心凹型槽两侧；转角连接时,管口插入弯管接头槽侧.⑦套接薄壁钢管进入盒时,应一孔一管.管与盒地连接,应采用爪型螺纹接头管连接,且应锁紧,内壁光洁,便于穿线.盒应整齐,且应与管径吻合.⑧套接薄壁钢管电线管路敷设完毕后,管路固定牢固,连接口符合规定,两端头应封堵.⑨接地套接薄壁钢管及其金属附件组成地电线管路,当管与管. 管与盒连接时,连接处可不设跨接线.管路外壳应有可靠接；.套接薄壁钢管电线管路与接地线不应焊连连接；套接薄壁钢管电线管路,不应作为电气设备接地线.9.质量标准9.1 保证项目：严禁熔焊连接.9.2 基本项目：9.2.1 连接紧密,管与器件连接到位.明配管及其支架.吊架应平直牢固,排列整齐；管子弯曲处无明显折皱,油漆防腐完整,暗配管保护层大于15mm.9.2.2 穿过变形缝处有补偿装置,补偿装置应平整,活动自如,管口光滑,螺纹管接头与管子连接可靠.9.2.3 穿过建筑物和设备基础处加保护套管.9.2.4 金属电线保护管.箱.盒,在整个线路中形成完整接地,线路走向合理.10.施工安全认真贯彻安全生产.预防为主地方针,符合规范有关安全规定要求.11.效益分析套接紧定式导管地优良特性决定了其具有巨大地经济效益和社会效益.首先在价格上（以φ25为例）：套接紧定式镀锌钢导管每米7.40-7.75元,国产镀锌钢导管地价格为11.80元左右,镀锌电线管地价格为7.99元,从这些数字不难看出套接紧定式镀锌钢导管从直接材料费上要节约 6.7%-61%左右,其次该导管不用套丝.焊接跨接地线或安装专用接地卡,一个φ25地专用接地卡0.31元,再加上人工费.间接材料费等,又是很大一笔开支节省了.套接紧定式镀锌钢导管不用焊接地特点又决定了它地社会效益,即减少环境污染.这在当今地社会环境下无疑也是十分重要地.12.工程实例实例1：实例2：实例3：。

电气工程施工方案本电气工程包括：高低压配电系统、动力配电系统、照明配电系统、防雷及接地系统、消防报警及弱电工程预留预埋及配合封堵等。

一、电气工程施工流程：二、本电气工程系统简述1、施工范围本电气工程包括以下内容：高低压配电系统；动力配电系统；照明配电系统；防雷及接地系统。

三、施工准备（一）、首先需要先熟悉图纸资料，并组织有关人员进行图纸会审，不仅要熟悉电气施工图，还要了解建筑和结构施工图以及其他专业图纸，电气施工前要了解土建布局及建筑结构情况和电气配管与其他专业间的配合情况。

核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、同时提出备料及分批采购计划。

（二）、材料进场及检验1、所有进场的主要设备、材料、成品和半成品必须有合格的检验结论记录并报监理工程师检验。

2、经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。

3、变压器、高压电器及电瓷制品检查项目：产品带有合格证和随机文件，变压器有出厂试验记录；外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。

4、高低压开关柜、应急电源、直流电源柜及动力、照明配电箱检查项目：产品带有合格证和随机文件，生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。

应急电源有出厂试验记录。

外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。

5、低压开关设备等检查项目产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。

外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。

6、照明灯具及附件检查项目检验合格证及随机文件；灯具涂层完整，无损伤，附件齐全。

防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；现场抽样检查成套灯具的绝缘电阻、内部接线等性能。

灯具的绝缘电阻不小于2ΜΩ，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。

探索镀锌钢管紧定式连接的施工方法
曹淑琴
【期刊名称】《山西建筑》
【年(卷),期】2015(000)033
【摘要】介绍了镀锌钢管紧定式连接的特点及适用范围，根据其施工工艺原理，从定制直接和盒接螺钉紧定件、接线盒预制加工、划线定位、管路连接等方面对其工艺流程进行了阐述，并提出相应的质量控制、安全、环保、节能措施。

【总页数】2页(P114-115)
【作者】曹淑琴
【作者单位】山西一建集团有限公司，山西太原 030006
【正文语种】中文
【中图分类】TU745
【相关文献】
1.套接紧定式镀锌钢导管及其连接 [J], 颜安建;李七一
2.套接紧定式镀锌钢管的应用 [J], 李春霞
3.热镀锌钢管紧钉套管快速连接技术 [J], 全苗
4.热镀锌钢管紧钉套管快速连接技术 [J], 全苗
5.燃气工程中镀锌钢管连接方式的应用分析 [J], 王传惠; 徐维广; 李向伟; 石丹阳因版权原因，仅展示原文概要，查看原文内容请购买。

电气3种穿线管KBG、JDG、SC的区别KBG管跟JDG管有什么不同，SC管和KBG管还有JDG 管区别在哪里？常用的3种电气导管类型：1、扣压式薄壁钢管（KBG管）2、紧定式薄壁钢管（JDG管）3、焊接钢管（SC管）一、KBG穿线管KBG穿线管有什么优点，KBG穿线管的功能和作用相比其他穿线管也有很大的不同。

由于KBG穿线管材质具有阻燃防火的性能，所以在公装场合使用非常广。

1、KBG管材质要求有以下几种：（1）KBG 为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

（2）导管上应标明每批产品的品牌、型号、外径尺寸、标准编号、生产厂家等，还应该有一定的防伪标记。

（3）线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。

（4）管材壁厚、内外直径应均匀。

（5）KBG 管壁厚KBG 管壁厚和管大小有关。

大于16 的也有1.2 的，更有的1.0 的也有，KBG 管是SC 管的更新换代产品。

很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管，特别出入人防防护区的KBG 管要求壁厚不小2.5mm ，kbg 套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速。

2、KBG穿线管有以下优点：（1）重量轻在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小，仅为电线管的；为焊接钢管的。

即电线管为它的1.1～1.8倍；焊接钢管为它的2.7～4.1倍，从而使施工安装、装卸搬运带来了很大的方便。

（2）价格便宜管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

（3）施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。
