康佳彩电通病及维修经验20例

康佳彩电通病及维修经验大集合《2》2008年09月25日星期四03:42康佳维修２例8 1：故障机型：故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。

脱开TB1238N之23`28脚测之果如所料。

换TB1238N后OK。

2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。

拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。

换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。

测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。

经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V一切正常。

康佳维修１０例3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。

将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。

进用户菜单进行自动搜索OK，以后未发现图象不清。

康佳CRT彩电故障检修实例汇编康佳CRT彩电故障检修实例汇编罗成栋尹旭升张进武房昭勇雷绳生一、康佳CRT高清数字电视故障检修实例实例1 (本例由罗成栋供稿)机型：P29ST390故障现象：图像左侧三分之二是不规则的黑屏,右侧有正常的图像分析与检修：根据故障现象怀疑行脉冲不正常，测数字板XS02/○29 脚HBLK行脉冲输入脚电压为1.63V有点偏高，正常行脉冲电压应是1V左右，顺着高压包⑩脚检测发现R417与R418公共点与C413之间有个焊锡渣人为地把两者之间短路，挑开焊锡渣后图像恢复正常。

实例2 (本例由尹旭升供稿）机型：P32ST391故障现象：三无、灯不亮分析与检修：开机测B+无电压，各路负载无短路现象，可断定故障在电源内部，测电阻R916（10Ω 1/4W）时发现已开路，换新品，开机故障依旧。

其它元件断开测量，未发现异常，换N901（KA5Q1265）涛声依旧，维修一时陷入困境，清醒一下头脑，想起曾多次修过稳压管软击穿现象，于是从电源稳压管入手。

当换VD908（18V）时，开机听到高压声，整机恢复正常。

用10K档测换下的18V稳压管，与正品很难发现区别。

（提示：电源内或保护用的稳压管，有时用普通万用表很难测出好坏，维修时最好用代换法以免进入维修误区）。

实例3 (本例由尹旭升供稿）机型：P28ST319故障现象：看DK伴音制式时无彩色分析与检修：从看DK制无彩色，其它制式正常分析，故障可能在软件，或色度解调，换数字处理板后，整机正常。

实例4 (本例由张进武供稿)机型：P3409T故障现象：“三无”、红灯亮、关机后有“唧唧”声分析与检修：首先开盖检查电源电路各路输出电压，发现+15V输出端VD910击穿，更换后出现图像及伴音，但图像很暗，将亮度、对比度调至最大仍偏暗，怀疑VD910输出（+15V）负载有短路，查N906（LA7812），输出端电压升高为14V，更换N906后，图像恢复正常。

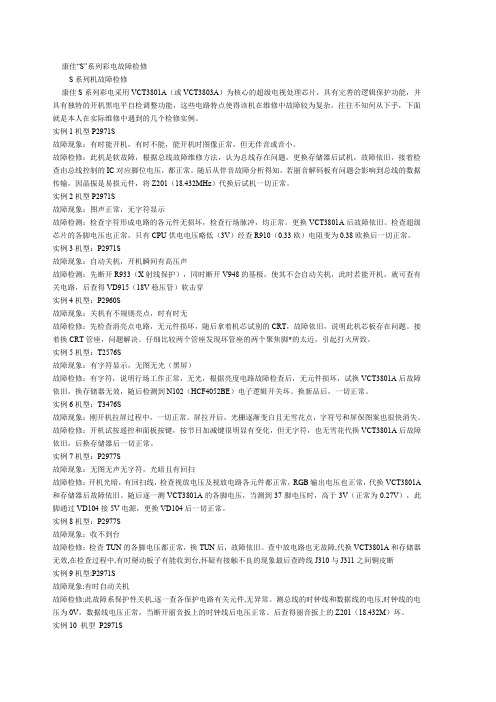

康佳“S”系列彩电故障检修S系列机故障检修康佳S系列彩电采用VCT3801A（或VCT3803A）为核心的超级电视处理芯片，具有完善的逻辑保护功能，并具有独特的开机黑电平自检调整功能，这些电路特点使得该机在维修中故障较为复杂，往往不知何从下手，下面就是本人在实际维修中遇到的几个检修实例。

实例1机型P2971S故障现象：有时能开机，有时不能，能开机时图像正常，但无伴音或音小。

故障检修：此机是软故障，根据总线故障维修方法，认为总线存在问题，更换存储器后试机，故障依旧，接着检查由总线控制的IC对应脚位电压，都正常。

随后从伴音故障分析得知，若丽音解码板有问题会影响到总线的数据传输，因晶振是易损元件，将Z201（18.432MHz）代换后试机一切正常。

实例2机型P2971S故障现象：图声正常，无字符显示故障检测：检查字符形成电路的各元件无损坏，检查行场脉冲，均正常。

更换VCT3801A后故障依旧。

检查超级芯片的各脚电压也正常，只有CPU供电电压略低（3V）经查R910（0.33欧）电阻变为0.38欧换后一切正常。

实例3机型：P2971S故障现象：自动关机，开机瞬间有高压声故障检测：先断开R933（X射线保护），同时断开V948的基极，使其不会自动关机，此时若能开机，就可查有关电路，后查得VD915（18V稳压管）软击穿实例4机型：P2960S故障现象：关机有不规则亮点，时有时无故障检修：先检查消亮点电路，无元件损坏，随后拿着机芯试别的CRT，故障依旧，说明此机芯板存在问题。

接着换CRT管座，问题解决。

仔细比较两个管座发现坏管座的两个聚焦脚*的太近，引起打火所致。

实例5机型：T2576S故障现象：有字符显示，无图无光（黑屏）故障检修：有字符，说明行场工作正常，无光，根据亮度电路故障检查后，无元件损坏，试换VCT3801A后故障依旧，换存储器无效，随后检测到N102（HCF4052BE）电子逻辑开关坏。

换新品后，一切正常。

康佳“D”系列彩电故障检修D系列机故障检修实例1机型：T2519D故障现象：开机一分钟后，图像、伴音消失，变成蓝屏。

用遥控取消蓝屏，则图声正常。

分析与维修：因为取消蓝屏图声正常，则说明故障不在信号通道电路，而是在无信号蓝屏控制电路检查微处理器ST6367的识别信号输入端38脚典雅，发现只有0.6V（正常值接近5V），说明识别信号未送到ST6367，造成ST6367发出蓝屏消噪指令，经V660、V661、VD622去控制LA7688的28、29脚，使LA7688只有蓝基色输出端38脚有输出（3.6V），而34、35脚均无输出（1.2V）。

测LA7688的27脚直流电压为正常值4.7V，若LA7688内部识别电路检测到无信号时，则27脚为1.2V低电位，造成V606截至、V607导通，使ST6367的38脚为低电位，送入无信号指令。

因此应检测V606、V607、R340、R653、R655、C621等元件。

结果发现V607的C-E结间短路。

更换V607后，开机检测，故障排除。

实例2机型：T2519D故障现象：开机后，无图像、无伴音、满屏蓝光栅。

取消蓝屏图像出现几秒钟，马上扭曲消失且有杂音。

分析与维修：因为取消蓝屏图像出现几秒钟且马上扭曲消失，说明是AFT 电路有故障，检修发现LA7688（N301）7脚电压在转换节目时始终为7.2V （正常为2—7V间变化），46脚为4.4V（正常为4.8V），22脚为4.1V （正常为4.8V）。

重点检测LA7688的7脚外接元件，发现电阻R175、R176、R177均无损坏迹象，试更换C177，故障排除。

实例3机型：T2530D1故障现象：开机后，无图像、无伴音、满屏蓝光栅。

取消蓝屏满屏雪花噪点且有杂音。

分析与维修：因T2530D1机采用了无图像信号自动蓝屏静噪的ST6367微处理器，检测LA7688的8脚直流电压达4.2V，明显偏高（正常值为3V）检测LA7688的50脚为6.2V,说明故障在中放电路。

康佳维修资料K系列彩电K系列彩电故障检修 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】康佳彩电维修资料网技术文章集成电路资料下载中心改机方案您现在所处的位置>> >>>>“K”系列彩电故障检修康佳“K”系列彩电故障检修K系列机故障检修实例1 机型：T3468K故障现象：开机“三无”但机内有吱吱声分析与维修：打开后盖发现行偏转脱焊（XS401），焊后仍未正常。

测+B回路发现行管击穿；枕校二极管VD401击穿；换后光栅正常，但行幅不足左右有100mm黑边并有枕形失真。

关机检查枕校电路V403(BVK474)坏；R411开路，更换后一切正常。

实例2 机型：T3468K故障现象：开机，能听到行起振，但马上就关机（有光栅闪过），指示灯亮。

分析与维修：T3468K机除主开关电源集成块TDA16846内部设有保护电路外，各负载电路上设有场输出失落保护；束流失落和过流保护；行输出过压保护。

当它们中一路启动都将反映到TDA9383的36、49脚，使1脚为高电位将整机保护关机。

首先测TDA9383的1脚在刚开机时为0V行起振后马上上升至关机。

因行能启动，行电路故障的可能性很小，重点应查场扫描。

后发现场扫描供电电阻虚焊。

实例3 机型：T3460K故障现象：开机有高压过20秒出现字符显示，随即自动关机。

分析与维修：可能是保护电路工作，测TDA9383的36脚电压正常，49脚为负压（正常为3V左右）！量行包7脚正常。

断开49脚与外围电路测49脚负压消失，说明是外围的负压加在49脚上。

查49脚至行包7脚元件发现C414坏。

实例4 机型：T2976K故障现象：开机有高压，光栅尚未出现就听见滴的一声，自动关机。

分析与维修：测TDA9383的36脚高于正常时的2V,测V463导通，V462截止（正常为导通）查V462的B极下地电阻R498开路。

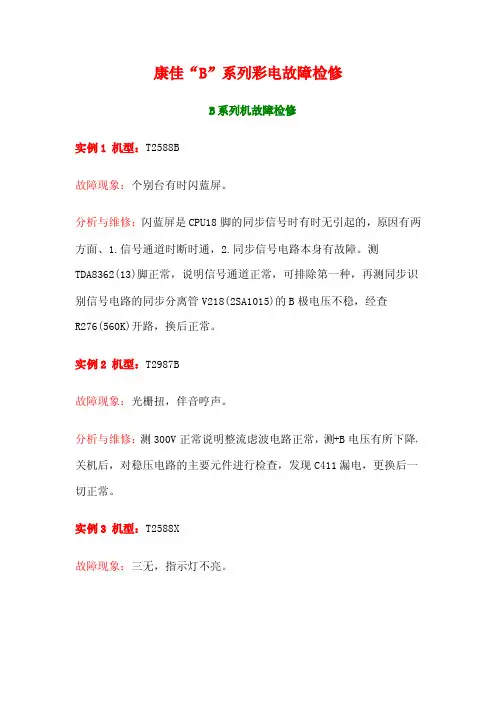

康佳“B”系列彩电故障检修B系列机故障检修实例1机型：T2588B故障现象：个别台有时闪蓝屏。

分析与维修：闪蓝屏是CPU18脚的同步信号时有时无引起的，原因有两方面、1.信号通道时断时通，2.同步信号电路本身有故障。

测TDA8362(13)脚正常，说明信号通道正常，可排除第一种，再测同步识别信号电路的同步分离管V218(2SA1015)的B极电压不稳，经查R276(560K)开路，换后正常。

实例2机型：T2987B故障现象：光栅扭，伴音哼声。

分析与维修：测300V正常说明整流虑波电路正常，测+B电压有所下降，关机后，对稳压电路的主要元件进行检查，发现C411漏电，更换后一切正常。

实例3机型：T2588X故障现象：三无，指示灯不亮。

分析与维修：测C401整流虑波300V正常，+B无输出，测V401B极为0V查遥控开关电源V410C极为0V，测R401开路V410击穿、V407击穿，换后故障排除。

实例4机型：T2588X故障现象：三无，指示灯不亮。

分析与维修：测300V无、BT401全桥完好，查R423、RT401开路，换后开机烧保险、关机进一步检查发现V401、V406、VD412损坏，换后正常。

实例5机型：T2588X故障现象：彩色失真。

分析与维修：从故障现象判断看为矩阵电路问题，测TDA8362(30)(31)电压在1.2V摆动，测TDA4661基带延迟电路11、12、14、16电压摆动。

换TDA4661后排除故障。

实例6机型：T2987B故障现象：自动搜台不停台。

分析与维修：测CPU11脚在搜索过程中无变化（固定在约4V）测TDA8362(44)脚AFT电压无输出（4V无变化）更换TDA8362后正常。

实例7机型：T2987B故障现象：接收TV信号时蓝屏、取消蓝屏有图无声，AV输入时无图。

分析与维修：接收TV信号时用遥控器按压视频AV键无作用，测TA8720(15)(16)脚电压在AV/TV切换时无变化，断开15、16脚测CPU 的19、20脚在AV/TV切换时有变化，怀疑N801损坏，换TA8720后故障排除。

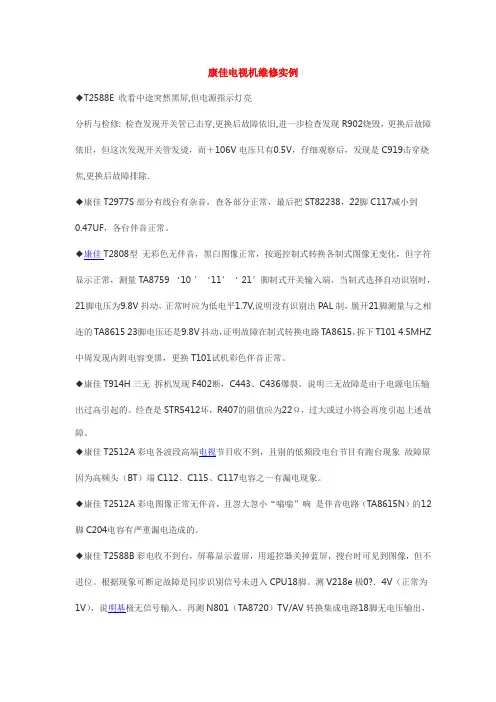

康佳电视机维修实例◆T2588E 收看中途突然黑屏,但电源指示灯亮分析与检修: 检查发现开关管已击穿,更换后故障依旧,进一步检查发现R902烧毁，更换后故障依旧，但这次发现开关管发烫，而＋106V电压只有0.5V，仔细观察后，发现是C919击穿烧焦,更换后故障排除．◆康佳T2977S部分有线台有杂音，查各部分正常，最后把ST82238，22脚C117减小到0.47UF，各台伴音正常。

◆康佳T2808型无彩色无伴音，黑白图像正常，按遥控制式转换各制式图像无变化，但字符显示正常，测量TA8759 ‘10 ’‘11’‘ 21’脚制式开关输入端，当制式选择自动识别时，21脚电压为9.8V抖动，正常时应为低电平1.7V,说明没有识别出PAL制，脱开21脚测量与之相连的TA8615 23脚电压还是9.8V抖动，证明故障在制式转换电路TA8615，拆下T1014.5MHZ中周发现内附电容变黑，更换T101试机彩色伴音正常。

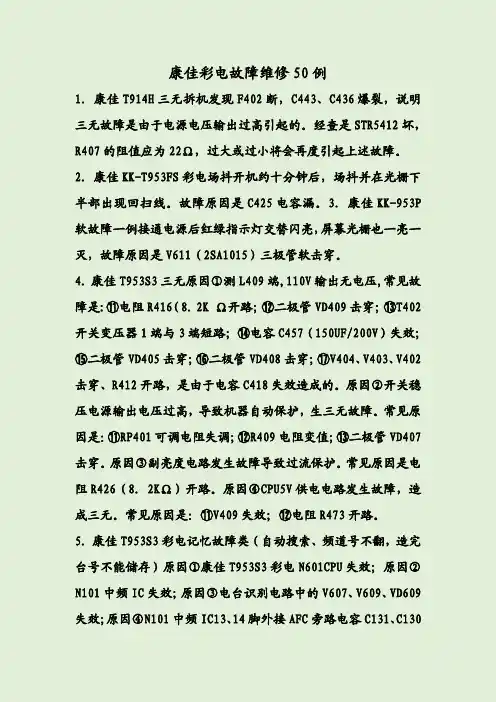

◆康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。

经查是STR5412坏，R407的阻值应为22Ω，过大或过小将会再度引起上述故障。

◆康佳T2512A彩电各波段高端电视节目收不到，且别的低频段电台节目有跑台现象故障原因为高频头（BT）端C112、C115、C117电容之一有漏电现象。

◆康佳T2512A彩电图像正常无伴音，且忽大忽小“嗡嗡”响是伴音电路（TA8615N）的12脚C204电容有严重漏电造成的。

◆康佳T2588B彩电收不到台，屏幕显示蓝屏，用遥控器关掉蓝屏，搜台时可见到图像，但不进位。

根据现象可断定故障是同步识别信号未进入CPU18脚。

测V218e极0?．4V（正常为1V），说明基极无信号输入。

再测N801（TA8720）TV/AV转换集成电路18脚无电压输出，而TA8720的28、29供电正常。

更换TA8720后机器故障排除。
