创维彩电常见故障检修以及维修技改

创维彩电通病及维修经验大集合2006-8-21 信宜信大电器维修服务中心8813355 创维彩电通病1、创维25NL9000（5T20机心)开机几分钟才有图像，是CPU坏。

2、创维8000-2582A（5P10机心）开机蓝屏，无图无声，光栅不满屏，是4.43MHz晶振坏。

3、创维8000Y-2188（3Y01机心）场线性不良，不存台，是IC203（L7805）坏。

4、创维8000-2199（4N10机心）图像压缩1/3，是IC301（L7809）坏。

5、创维8000S-2588（5501机心）缺绿色，是C219漏电。

6、创维8000N-2199（3N10机心）交流声大，是C409漏电。

7、创维2582（5P03）白屏回扫线，是R514（220kΩ）开路。

8、创维29TA9000（5T20机心）开机蓝屏无字符，控制失灵，是C026失效。

9、创维8000-C2582（5P30机心）开机烧行输出管，是C327容量变小。

10、创维2522（5T01机心）三无，是R329开路。

11、创维29NL9000型（5T20机心）不开机，红灯亮，是R610由100Ω变为500Ω。

12、创维29SL9000（5T20机心）行中心偏，是C310（470pF）瓷片电容开路。

13、创维8000T-2199（3T01机心）白光栅，遥控、键控失灵，是C013瓷片电容失效。

14、创维2199（4J01机心）行不同步，是C219瓷片电容漏电。

15、创维2998WF（5P20机心）开机"吱吱"叫，满屏横线干扰，是C329不良。

16、创维2522（5T10机心）自动关机，是ZD602（12v）稳压管不良。

17、创维29TF9000（5T20机心）屏幕中有黑线，是C215不良。

18、创维8000-2998WF（5P20机心）不开机，是C619（250V/220μF）漏电。

19、创维8000-2922（5P03）开机行幅窄，是ZD301（8.2V）稳压管不良。

创维彩电常见故障维修3Y01 解码IC（LA76810）损坏导致A V无像更换IC 后在解码A V输入端加一9.1V稳压管到地A V/TV自动切换ZD204（5.1V）改为4.7V。

图象间断/偶尔出蓝屏1）解码10脚AFT OUT供电电阻R007（47KΩ）改为100K Ω，高频头AGC电容C104改为10μF/50V，予中放管b极上偏电阻R107改为3.6KΩ/0.25W。

VCO中周L203并3KΩ电阻。

C016（0.1μF）改为0.022μF。

2）R111改为1KΩ/0.25W，R110改为47Ω/0.25W，R109改为180Ω/0.25W。

3）改后重调RF.AGC。

8000Y--2122菜单线性差删去Q636、C636、ZD636、J636、R636。

增加IC601（4707--L7805E--03）21寸纯平机伴音跳变在Q004的B、E间接一个22n的电容。

遥控关机亮点将R518（100Ω）改为1KΩ电阻。

关机5秒后，喇叭发出“咕咚”怪响。

将伴音功放LA4285的9脚对地接4.7KΩ电阻。

3Y01 3Y02 4Y01 改善高频头的不一致1）使用松下高频头：将R113（1.2KΩ）改成光线，R107（4.7K Ω）改为5.6KΩ2）使用旭光高频头：按BOM。

3Y20 游戏时画面扭曲（2199MS）将CPU的5V供电滤波电容C009(100μF/16V)改为470μF/16V，并从C009负端（接地）引一根导线到CPU的9脚（接地）。

音量1－3无声，3－4声音跳变较大将R014(7.5KΩ)改为3.9KΩ/0.25W。

3Y20配彩虹管Q501（C2482）损坏处理办法损坏原因为CRT打火引起，切断阴极G枪和R524间铜皮（保证4mm 长），R524改为背焊于阴极G枪到R526和R524公共点音杂蓝屏闪将R122(390Ω)改为1.8KΩ/0.25W,C303(100μF/16V)改为100μF/25V。

创维6P18常见故障维修，附黑屏通病与技改资料1．冷机开机，无伴音，喇叭里有噪声，半小时后正常。

因伴音功放的两地之间靠散热片来连接，由于接触不良所制。

用导线将散热片的两条腿相连接到显像管的地即可排除。

2．开机后发现,图象左面出现垂直黑带,且向右慢慢偏移,声音正常。

分析故障应属于行同步信号异常引起,本机的行同步信号是由行输出经分压电容分压后送至数字板行场小信号处理电路.检查行脉冲分压电容C312后发现该电容漏电并有点发黑,更换此电容后开机恢复正常.注此电容原用1KV/681P换为2KV/681P的为妥。

3．不开机，+B正常，电源有异响开机测+B正常，CPU+5V供电正常，但数字板的其他+5V供电都偏低3.5V，行振荡供电只有6V，检查发现电源供电绕组的外接电阻R606开路，更换后故障排除。

4．不开机开机发现指示灯不亮，并伴有行叫的声音，说明行扫描电路有短路的元件，仔细检测发现D304（G16S）击穿，更换后，试开机发现有图像，但是图像左面有5CM左右的黑边，说明行取样电路有问题，经检查发现C312（221PF/2KV）的电容烧黑，更换后一切正常！5．不开机开机测+B130V.说明是开机状态.但是行没有工作.测数字板的各路供电,发现IC605输出不足5V,只有4.2V.偏低,IC605输入也只有6V,正常应有7.5V左右,测各路供电均比图纸上的参考值低.怀疑电源取样电路稳压问题,试代换IC602/SG140时故障排除。

6．行幅窄测校正管正常当测到R325(56K)时发现已开路，换之故障排除。

7．花屏字符正常，为粉屏，中间有两条白色竖直干扰带。

用拖焊法补焊动态存储器UN301/M12L64164后故障除。

若补焊无效，则换之。

该元件虚焊和性能损坏引起上述故障都有见过。

8．开机图像收宿，图像忽明忽暗，彩色声音正常。

光栅忽明忽暗用当查ABL电路，无问题，查视放电路，没问题，查消亮点电路发现R567，1W220K电阻坏，更换后就正常了。

创维彩电通病及维修经验大集合在数字化时代，彩电成为每个家庭娱乐不可或缺的电器产品。

而创维作为中国彩电行业的领军品牌，其产品在市场上占据了一席之地。

然而，随着使用时间的增长，创维彩电也会遇到一些常见问题。

本文将总结创维彩电的通病及一些维修经验，希望能为广大用户提供帮助。

1. 电源问题在使用创维彩电时，有时我们可能会遇到电源无法打开或者无法关闭的问题。

对于这种情况，首先我们需要检查电源线是否连接牢固，是否插入了正确的插座。

其次，可以尝试按下遥控器或电视机上的电源按钮进行开关机操作。

如果问题仍然存在，可能是电源开关出现故障，需要寻求专业维修师傅的帮助。

2. 显示问题彩电的显示问题是比较常见的故障之一。

在使用创维彩电过程中，可能会出现屏幕显示花屏、颜色异常或者图像剧烈抖动等现象。

这些问题可能是由于信号源不稳定导致的，可以尝试更换不同的信号源，如从机顶盒切换至DVD或者游戏机等设备。

如果问题依然存在，可能是彩电屏幕内部的接口或电路出现故障，需要联系专业的技术人员进行检修。

3. 声音问题创维彩电的声音问题也是用户常遇到的故障之一。

有时，彩电的声音可能会非常小或者没有声音输出，这给用户的观影体验带来了困扰。

首先，可以检查彩电的音量是否调整到最低或者是否设置了静音模式。

另外，还可以尝试调整音量大小或者连接外部音箱等设备来测试声音输出情况。

如果以上尝试仍然未能解决问题，可能是彩电内部的音频部件损坏，需要找专业人士维修。

4. 连接问题创维彩电可以通过多种方式进行信号输入，如HDMI、USB等接口。

然而，有时候我们可能会遇到彩电无法正常连接外部设备的问题。

在这种情况下，可以检查连接线是否完好无损，以及接口是否干净，有无杂质。

如果以上问题都不存在，可以尝试更换其他连接线或者接口来排除故障。

如果仍然无法解决，可能是彩电接口部分损坏，需要专业技术人员进行修复。

综上所述，创维彩电在长期使用过程中可能会遇到电源、显示、声音及连接等问题。

创维电视还是比较受欢迎的，我们也几乎每天都在使用，但是使用时间久了之后，难免就会出现一些故障问题，下面就一起来看看常见的故障以及维修方法吧。

一、电视机使用常见故障1、自动搜台搜一下即跳掉，回到无字符的光栅状;打开内部菜单，逐项记录所有数据，更换存储器24C04，然后再打开内部菜单，将原始数据重写入新的存储器内，按“跳台”键退出内部菜单，再调整用户菜单后，即可重新搜台。

2、自动搜台能收到节目号能上升，但搜完后又不存台，尤其是在使用有线电视时更为明显;节目号能上升，说明AFC、行同步信号正常，拆开机器看储器的七脚是否接地，如未接地，将储器七脚接地即可，如已接地的更换存储器。

3、场频不稳，呈慢慢向下移动状;此类现象一般认为故障是在场部分，打开内部菜单抄下原始数据。

更换存储器后抄入原数据即可。

4、三无，指示灯不亮;估计是配件的问题。

二、电视机有声音没图像1、在打开电视后，只有杂音没有图像，很可能是高频头、中放出了问题。

按照电视机的工作原理，这种原因导致有声音没图像，显像管是可以显示出机器设置菜单，有音、视频接口的，可以播放外接的音视频信号。

2、有正常的电视节目的声音，没有画面。

这说明高频、中频和伴音电路是在正常的工作状态，没有什么行输出电路没有短路性的故障。

如果屏幕可以显示电视机设置菜单，那这种问题是很可能因为伴音分离到视放这一段。

3、声音正常，没有屏幕菜单。

这样的话可以把电视的亮度和对比度开大，留意屏幕的状况，然后关掉电视机。

假如在关掉的那一瞬间看到屏幕上有亮光一闪的现象，并带有轻微的放电声，可以确定显像管没问题。

这时就要看显像管灯丝是否有亮。

4、如果是带有遥控的电视机，由于CPU芯片出现故障，导致亮度失控而失去图像也是有可能的。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

电:雜倒维液晶彩电故障检修实例例1: 一台32X 5型机（机芯：9R 43),二次不开机。

分析检修：先用U 盘升级无反应，然后连上 串口工具，查看打印信息，显示如图1所示，提示U 盘升级主程序停在“s d a l ”处。

测量主板上各点电压均正常，怀疑主芯片R TD 2982D Q 损坏，但 换用新的R T D 2982D Q 后故障依旧。

代换E M M C 芯片后,先重新烧写引导程序，然后再次升级主程 序成功，故障排除。

I 0:0:0;0:M s u a t n g d r i v e .e a c h : >〇，”U 國纏叫V l o c k /h o t p l u ^ «〇u r t _t -c7l 〇c k. h o t p l u g n 〇〇r.t_t»rr•/I 〇C k hotp 1ug *〇urt _：rpi [#T 41n w t «-./c t f v /b 1o c l Hotplwg : ■〇〇?■«M o t p l u g ： t w v n t /d e v ,心心上;例2: —台32X 3型机（机芯：9R 01),图像颜色异常。

分析检修：上电，测量T C O N 电路各关键点 电压，发现V D D 电压仅12V ,而输入电压16V 正 常，怀疑M O S 管Q 1 N O 性能不良,相关电路如图 2所示。

更换Q 1 N O 后试机，故障排除，此时测得匚]周晓青例3: —台32X 6型机(机芯:8S 47),三无。

分析检修：测量电源部分前级功率元件无短路现象。

接通电源，测得开关电源输出的12V 电压瞬间升至14V 后迅速降至0V ,判断开关电 源进入过压保护状 态。

检查稳压电路，发 现稳压光耦 U «D 2①脚与电阻R 1D 8 相连的铜箔 断路，如图3 所示。

用导线 连接断点后 试机，12V 输出电压正常，故障排除。

倒雄彩电故障裣修实锎例1: 一台32E 510E 型机【机芯：8S 50 (5800 -A 8S 500 —0P 40)】，开机后屏显 “S y s t e m S e r v i c e 停止运行”字符。

分析检修:此故障原因是软件不稳定所致，重 新升级软件即可。

提示：8S 50/51/52机芯彩电的电源板没有 24V 供电，只有单12V 供电，如图1所示。

若用工 装检修，需要更改电源工装的线序，否则，功放电 路的供电滤波电容将会烧毁。

例2:—台55E 510E 型机【机芯：8S 51(5800- A 8S 510-0P 30)】，开机后背光不亮。

分析检修:检测发现，电源板及主板各供电均 正常；查看打印信息，也正常；升级程序后开机，背 光还是不亮，替换恒流板后试机，故障依旧。

拆机 检查,发现灯条烧坏。

更换灯条后试机，故障排除。

后来又检修了多台同型机背光不亮故障，原因均 是L E D 灯条损坏。

例3: —台42E 5D H R 型机【机芯：8M 09 (5800-A 8M 090-0P 10)】，不定时无声。

分析检修：更换伴音功放板TAS 5711后试 机，故障依旧。

因为是不定时出现故障，所以排除 软件问题。

怀疑主芯片虚焊，但补焊后故障依旧。

检测静音电路，发现电阻R 464 —端对地电压为 0V (正常值约为3.3V )。

进一步检测，发现静音控 制三极管短路，将其换新后故障排除。

提示：不定时无声故障是8M 09机芯彩电的 一个通病，其应急维修方法是断开电阻R 464。

例4: 一台42E 680F 型机【机芯：8K 55 (5800- A 8K 550-0P 10)】，图像色彩异常。

1^1□黄和分析检修：断开A V 视频信号,输入其他信号 源,发现图像色彩均正常。

怀疑软件有问题，但升级软件后故障依旧。

检测A V 信号输入通路，发现 电容CV 70、C V 15击穿，将这两只电容换新后故 障排除。

创维通病及疑难故障解决方法电视机安装遥控器，它的场脉冲取出的脚就是场输出电路的输出脚（接场偏转的脚），因此按电视机安装遥控器的方法应急处理，也在AN5521的2脚取出场脉冲。

但需要适当改动一下就可12,机型：29T95HT,(6T18),故障：行、场不同步，无AV ：检修过程：对照电路图，查行电路上元件未见异常，无奈！代换数字板也无效。

再仔细检查TB1261及其外围，发现其34#电压异常。

在此脚外围有1个电容--C028（820P），查之漏电，换掉它，一切OK。

C028（820P）图纸上没有标着，希望大家以后注意！13,机型：29T96HS,(6M31),故障：图象左右晃动检修过程：因为以前见过6D81机芯出现过类似故障，故检查数字板上的行定时电容，结果发现，CM84（）电容不良。

换之，故障排除。

14,机型：34SIHT,（6D96）故障：吱吱响，不开机：检修过程：通电后，吱吱响，不开机。

测+B电容两端直流电阻，正反向都是560欧，断开行包+B供电脚，+B电容两端直流电阻恢复正常，怀疑行包不良。

代换后，故障依旧。

仔细检查发现，视放供电+200V存在短路，换视放块IC801（LM2429TE）后不再吱吱响；但是灯亮，不开机，+B电压不稳定，在110V—140V间抖动。

查行电路没有工作。

换掉IC501（LM1269）故障彻底排除。

15,机型：34SIHT,（6D96）故障：枕形失真。

检修过程：检查枕校电路所有元件，未见异常。

枕校管Q708的C极电压为0V，无奈！用代换法换掉所怀疑的所有元件，也没有解决。

随怀疑数字板上输出的EW 信号异常，换数字板，涛声依旧！没有办法只能怀疑断板，仔细测量枕校电路所有走线，发现，Q705（A1015）、Q706（A1015）的e极之间的走线不通，但外观没有断裂痕迹，连接之，故障排除。

16，机型：29T83HT/6T18故障现象；接受TV信号时不定时图象闪动，严重时无信号。

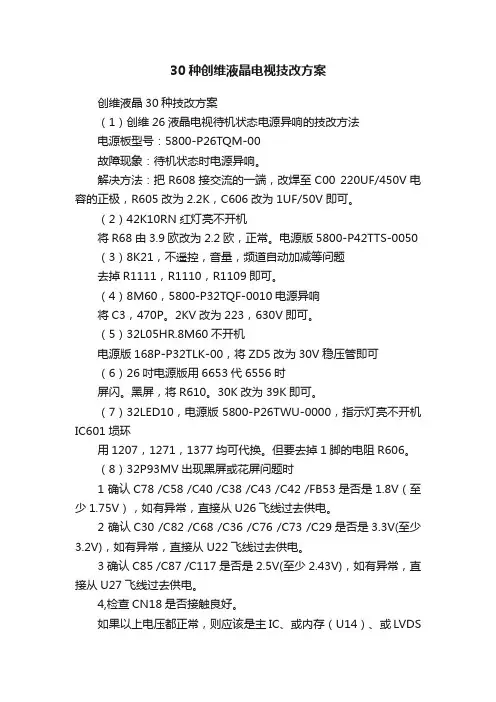

30种创维液晶电视技改方案创维液晶30种技改方案（1）创维26液晶电视待机状态电源异响的技改方法电源板型号：5800-P26TQM-00故障现象：待机状态时电源异响。

解决方法：把R608接交流的一端，改焊至C00 220UF/450V电容的正极，R605改为2.2K，C606改为1UF/50V即可。

（2）42K10RN红灯亮不开机将R68由3.9欧改为2.2欧，正常。

电源版5800-P42TTS-0050 （3）8K21，不遥控，音量，频道自动加减等问题去掉R1111，R1110，R1109即可。

（4）8M60，5800-P32TQF-0010电源异响将C3，470P。

2KV改为223，630V即可。

（5）32L05HR.8M60不开机电源版168P-P32TLK-00，将ZD5改为30V稳压管即可（6）26吋电源版用6653代6556时屏闪。

黑屏，将R610。

30K改为39K即可。

（7）32LED10，电源版5800-P26TWU-0000，指示灯亮不开机IC601埙环用1207，1271，1377均可代换。

但要去掉1脚的电阻R606。

（8）32P93MV出现黑屏或花屏问题时1 确认C78 /C58 /C40 /C38 /C43 /C42 /FB53是否是1.8V（至少1.75V），如有异常，直接从U26飞线过去供电。

2 确认C30 /C82 /C68 /C36 /C76 /C73 /C29是否是3.3V(至少3.2V)，如有异常，直接从U22飞线过去供电。

3 确认C85 /C87 /C117是否是2.5V(至少2.43V)，如有异常，直接从U27飞线过去供电。

4,检查CN18是否接触良好。

如果以上电压都正常，则应该是主IC、或内存（U14）、或LVDS的问题（9）创维8R04低噪声临时解决方案（10）26L08HR\8K21二合一电源开机出现屏闪、异响电源编号：168P-P26ALM-00解决方案：把电源板上C603,C604,C612三个电容一起换掉（也有少些是屏体本身或变压器引起）（11）近期发现有8M73系列机器出现自动开关机较多，随找几块故障板分析，得结论如下当自动开关机时，红灯亮一下然后转换为蓝灯再次开机，分析为CPU停止工作所致，检测所有CPU所需电压无波动现象，排除供电可能。

创维彩电通病及维修经验大集合Www.Xy 732."Com2006-8-21信宜信大电器维修服务中心创维彩电通病1、创维25NL9000（5T20机心)开机几分钟才有图像，是CPU坏。

2、创维8000-2582A（5P10机心）开机蓝屏，无图无声，光栅不满屏，是4."43MHz晶振坏。

3、创维8000Y-2188（3Y01机心）场线性不良，不存台，是IC203（L7805）坏。

4、创维8000-2199（4N10机心）图像压缩1/3，是IC301（L7809）坏。

5、创维8000S-2588（5501机心）缺绿色，是C219漏电。

6、创维8000N-2199（3N10机心）交流声大，是C409漏电。

7、创维2582（5P03）白屏回扫线，是R514（220kΩ）开路。

8、创维29TA9000（5T20机心）开机蓝屏无字符，控制失灵，是C026失效。

9、创维8000-C2582（5P30机心）开机烧行输出管，是C327容量变小。

10、"创维2522（5T01机心）三无，是R329开路。

11、"创维29NL9000型（5T20机心）不开机，红灯亮，是R610由100Ω变为500Ω。

12、"创维29SL9000（5T20机心）行中心偏，是C310（470pF）瓷片电容开路。

13、"创维8000T-2199（3T01机心）白光栅，遥控、键控失灵，是C013瓷片电容失效。

14、"创维2199（4J01机心）行不同步，是C219瓷片电容漏电。

15、"创维2998WF（5P20机心）开机"吱吱"叫，满屏横线干扰，是C329不良。

16、"创维2522（5T10机心）自动关机，是ZD602（12v）稳压管不良。

17、"创维29TF9000（5T20机心）屏幕中有黑线，是C215不良。

18、"创维8000-2998WF（5P20机心）不开机，是C619（250V/220μF）漏电。

w w w .j w 1989.A P P i _I A 7M C E R E P A I T R I T S J o J遵信TLM 32V 86I (型液晶彩电背光电路保护故障检修—台海信TLM 32V 86K 型液晶彩电，开机后背光一亮即灭。

上电，测量输出的各组电压均正常，怀疑故障系背光电路保护所致。

该机背光驱动芯片采用FAN 7313(N 803),如图1所示。

测N 803⑦脚(使能端）电压_直为高电平,说明主板已送出点灯信号。

N 803的①、②、⑲、⑳脚为灯管断路保护端，当某脚电压低于IV 时，N 803进入保护状态。

N 803的⑬脚为高压检测端，当该脚电压高于2V 时，N 803进入保护状态。

实测上述引脚电压，发现⑲脚电压约为0V ,明显异常。

检查⑲脚外围电路,发现贴片电容C 871漏电，换新后试机，故障排除，此时测得N 803⑲脚电压约为4V 。

SI□张志坚倒雄40E 3000型液晶彩电不抑1故障娜□黄宏章上电，测得U 1⑤脚(V C C )电压为0V ,转向 检查该脚供电电路，如图1所示,发现限流电阻R 21(2〇n )开路。

换新R 21后试机，故障排除。

此 时测得U 1⑤脚电压为23V 。

HI —台创维40E 3000型液晶彩电，通电后红色 指示灯闪烁，但不开机。

拆机检测，发现电源板输出12V 电压大幅 波动。

根据经验，此故障原因一般是光耦或基准 1C 性能不良，或者是稳压取样电阻异常。

代换光耦和基准1C 无效，检测取样电阻均正常，难道电源芯片U 1 (5A Z R G X )有问题？代换U 1后，故障依旧。

23。

家里的创维电视坏了需要维修，你知道师傅维修电话吗，有些故障可以自己先检查看看的哦，今天小编搜集了一些创维电视维修案例，我们来看看。

1.创维电视售后维修案例：创维电视机遥控器按键都没反应了怎么办1、电池电量不足，建议更换遥控器电池，更换后再按“重设”键进行重新设定。

2、遥控器电池极性是否装反。

3、遥控器放置的地点超出遥控范围或遥控器发射窗与遥控信号接收窗前有异物遮挡，导致遥控信号无法发送。

4、遥控不显示，受潮，建议用吹风机或阳光直射进行干燥，再换新电池观察。

5、红外线不能反应，如果把遥控器离电视太远，或者是有其他的物体遮住了红外线的反应，这样遥控器当然是不会有反应的了。

2.创维电视机售后维修案例电视机常见故障及维修一故障现象：电视没有图像，但是有声音。

故障原因：有可能是色彩制式调整错了，还有可能是高频头出了故障。

维修方案：首先检查高频头相关参数是否正常，因为要是它坏了，是没有图像输入的，确定是高频头故障则要更换。

要是没有故障就可以对电视机的色彩制式进行调整。

我们可以这样来断定电视机的显像管是否正常：在关电视的瞬间要是能看到电视机的光亮并带有放电的声音，则是正常的。

电视机常见故障及维修二故障现象：电视机磁化。

故障原因：电视机内部消磁电阻损坏，电视机受剧烈振动或电视机受旁边带磁物体的磁化影响等原因，都会导致电视机的色纯磁环或偏转线圈发生移位，产生故障。

维修方案：画面显示正常但是屏幕有光晕，则需要用专业的消磁器来解决。

如果无法修复这个问题，那很有可能是消磁元件坏了，那就要将消磁元件更换。

这个故障最好能请专业的维修员来维修。

电视机常见故障及维修三故障现象：整个电视机都不通电。

故障原因：电视机的机外电源或机内电源出现故障，通常机外电源出现故障的可能性会大些。

维修方案：要是电源部分导致的故障一般只要更换零部件就可以正常了。

如果是驱动板故障，就要检查电源相关电压是否正常，驱动板故障会导致两组电源没有输出电压，如果是电压有问题那么就可以肯定是驱动板出了故障，需要更换。

创维彩电通病及维修经验大集合(doc 7页)创维彩电通病及维修经验大集合创维彩电通病1、创维25NL9000（5T20机心)开机几分钟才有图像，是CPU 坏。

2、创维8000-2582A（5P10机心）开机蓝屏，无图无声，光栅不满屏，是4.43MHz晶振坏。

3、创维8000Y-2188（3Y01机心）场线性不良，不存台，是IC203（L7805）坏。

4、创维8000-2199（4N10机心）图像压缩1/3，是IC301（L7809）坏。

5、创维8000S-2588（5501机心）缺绿色，是C219漏电。

6、创维8000N-2199（3N10机心）交流声大，是C409漏电。

7、创维2582（5P03）白屏回扫线，是R514（220kΩ）开路。

8、创维29TA9000（5T20机心）开机蓝屏无字符，控制失灵，是C026失效。

9、创维8000-C2582（5P30机心）开机烧行输出管，是C327容量变小。

10、创维2522（5T01机心）三无，是R329开路。

11、创维29NL9000型（5T20机心）不开机，红灯亮，是R610由100Ω变为500Ω。

12、创维29SL9000（5T20机心）行中心偏，是C310（470pF）瓷片电容开路。

13、创维8000T-2199（3T01机心）白光栅，遥控、键控失灵，是C013瓷片电容失效。

14、创维2199（4J01机心）行不同步，是C219瓷片电容漏电。

15、创维2998WF（5P20机心）开机"吱吱"叫，满屏横线干扰，是C329不良。

16、创维2522（5T10机心）自动关机，是ZD602（12v）稳压管不良。

17、创维29TF9000（5T20机心）屏幕中有黑线，是C215不良。

18、创维8000-2998WF（5P20机心）不开机，是C619（250V/220μF）漏电。

19、创维8000-2922（5P03）开机行幅窄，是ZD301（8.2V）稳压管不良。

BM1机芯故障现象及解决方法（43PTV300/43PTV480/51PTV480）故障现象1：通电开机一切正常，过一会儿自动关机，此时电源指示灯亮红灯，遥控不起作用。

关机后再次开机又重复出现上述现象。

1、分析：43PTV300背投的CPU 保护是对行过流、灯丝电压过压，场块工作异常等三种情况电路进行采样而使CPU⑩脚输出低电平，控制Q852截止，使继电器RL801放开，切断桥堆的交流电源，使300V 无输出实现保护。

具体分析如下：(1) 灯丝过压保护IC9601 AV6562S 是一个电压比较器，电路正常工作时，⑧脚为12V 供电，②脚基准电压为6V，③脚输入电压为5.5V 左右，①脚输出电压为0V。

当灯丝电压过高时，③脚电压也升高，当超过6.5V 时比较器反转，从①脚输出一高电平，经过D870、D871到Q854的基极，使Q854饱和导通，集电极电压下降为0V。

CPU⑨脚检测到低电平后，认为机器有异常即从⑩脚输出一低电平使Q852截止，继电器RL801常开触点放开，切断D801的交流电源，实现交流保护。

(2)①脚是输出电压； + -+ - ⑧ 基准 输入 电源 输出 ②脚是基准电压； ③脚是输入电压； ④脚接地； ⑧脚电源。

输出基准输入接地 V CC GND ④③② ① ⑤⑦ ⑥-V CC 负电源 信号输出信号 负输入 信号 正输入 +V CC正电源 泵电源输出 泵电源 场块LA7845当场块LA7845正常工作时，⑦脚有一个泵电源输出经D452整流，C451滤波后有约15V的电压，再通过R477到Q451的基极，使Q451饱和导通，C极电压下降，D454截止，Q854 B极保持低电平。

当场块LA7845工作异常时，⑦脚的泵电源输出消失，Q451 B极为低电平，12V通过R456、D454、R871提供给Q854 B极，使Q854饱和导通，C极电位降低，后面的分析和（1）相同。

(3)行过流时保护当机器正常工作时，140V直接加到Q849的发射极，另外140V再经R885、R886、R873也加到基极，所以基极电压也为140V，此时Q849截止，D869截止，Q854截止。
