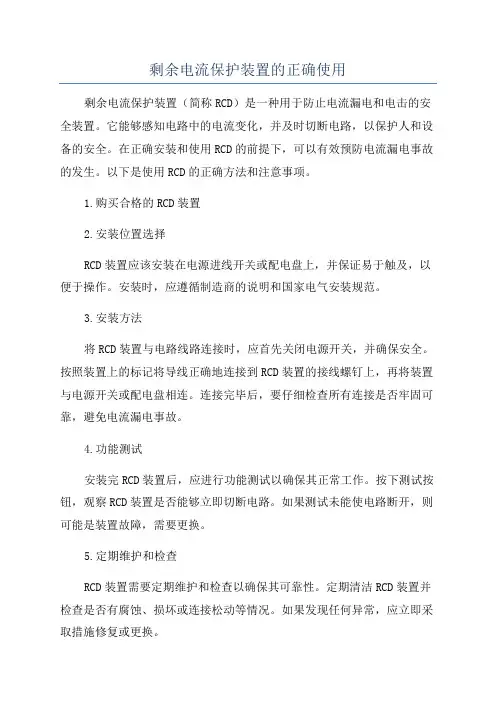

剩余电流保护装置的正确使用剩余电流保护装置（简称RCD）是一种用于防止电流漏电和电击的安全装置。

它能够感知电路中的电流变化，并及时切断电路，以保护人和设备的安全。

在正确安装和使用RCD的前提下，可以有效预防电流漏电事故的发生。

以下是使用RCD的正确方法和注意事项。

1.购买合格的RCD装置2.安装位置选择RCD装置应该安装在电源进线开关或配电盘上，并保证易于触及，以便于操作。

安装时，应遵循制造商的说明和国家电气安装规范。

3.安装方法将RCD装置与电路线路连接时，应首先关闭电源开关，并确保安全。

按照装置上的标记将导线正确地连接到RCD装置的接线螺钉上，再将装置与电源开关或配电盘相连。

连接完毕后，要仔细检查所有连接是否牢固可靠，避免电流漏电事故。

4.功能测试安装完RCD装置后，应进行功能测试以确保其正常工作。

按下测试按钮，观察RCD装置是否能够立即切断电路。

如果测试未能使电路断开，则可能是装置故障，需要更换。

5.定期维护和检查RCD装置需要定期维护和检查以确保其可靠性。

定期清洁RCD装置并检查是否有腐蚀、损坏或连接松动等情况。

如果发现任何异常，应立即采取措施修复或更换。

6.使用RCD的注意事项-RCD装置仅是电气安全的一种增强措施，无法完全取代其他安全措施，如接地保护和绝缘测试。

因此，在使用RCD的同时，还需遵循其他电气安全规定。

-不要试图触碰或操作已跳闸的RCD装置，以免触电或受伤。

-不要重复测试按钮，以免对电网产生不必要的干扰。

-在发生电流漏电时，及时查找并排除故障，以免事故扩大。

以上是关于正确使用剩余电流保护装置的一些建议。

在日常生活和工作中，我们应该重视电气安全，合理选择和使用RCD装置，以保障我们的人身和财产安全。

剩余电流保护装置的合理配置范文剩余电流保护装置是一种重要的电气安全设备，在防止电气事故中起着重要的作用。

合理配置剩余电流保护装置不仅能有效预防电气事故的发生，还能保证人身和财产的安全。

本文将从剩余电流保护装置的基本原理、配置要求、设备选择和示范工程等方面，详细介绍如何合理配置剩余电流保护装置。

一、剩余电流保护装置的基本原理剩余电流保护装置通过检测电路中的电流差异来保护人身和设备的安全。

当电路中存在漏电行为时，即发生漏电流时，剩余电流保护装置能及时切断电路，防止漏电带来的伤害和损失。

剩余电流保护装置的基本原理是基于电流平衡的概念。

在正常的条件下，电流应该是在电线中进与出是完全平衡的，即进入的电流等于出去的电流。

而当发生漏电时，电流的进与出就会不相等，这种不相等的电流就是漏电电流。

剩余电流保护装置就是通过检测电路中的电流差异来判断是否有漏电，并触发保护装置切断电源，保护人身和设备的安全。

二、合理配置剩余电流保护装置的要求合理配置剩余电流保护装置需要满足以下几个方面的要求：1. 符合国家标准和规范：配置剩余电流保护装置需要符合国家标准和规范，如《低压电器安全规程》、《建筑电气设计标准》等。

这些标准和规范提供了对剩余电流保护装置配置的详细要求，以保证配置的合理性和有效性。

2. 考虑电路的特点和用途：配置剩余电流保护装置还需要考虑电路的特点和用途。

不同的电路存在不同的风险和安全隐患，因此需要根据不同的电路特点和用途，合理配置剩余电流保护装置。

例如，在水槽附近的电路应配置漏电保护器，以防止发生电气事故。

3. 保证易操作性和可靠性：合理配置剩余电流保护装置还需要保证易操作性和可靠性。

操作员需要方便地测试和复位保护装置，在发生漏电时能及时切断电源，保护人身和设备的安全。

同时，保护装置本身也需要具备可靠的性能，能够在各种复杂环境下正常工作。

4. 综合考虑成本和效益：合理配置剩余电流保护装置还需要综合考虑成本和效益。

剩余电流保护装置的正确接线剩余电流保护装置，也称为漏电保护器，是一种用于检测并切断电路中的剩余电流的电器设备。

其主要作用是保护人身安全，防止触电事故的发生。

在正确接线的基础上，可以确保该设备正常运行并发挥其保护功能。

接下来，我将详细介绍剩余电流保护装置的正确接线方法：1. 准备工作：- 确保电源已经断开，以防止触电事故。

- 确认剩余电流保护装置的额定电流和额定漏电动作时间，以保证其满足实际需求。

- 清理电路中的灰尘和杂物，并确保导线端子干净。

2. 线路选择：- 首先，选择需要接入剩余电流保护装置的电路。

一般来说，建议将漏电保护器用于有人使用的低压电气装置、电器设备以及其他类似的电路中。

3. 接线方法：- 首先，找到电源开关，将其关闭，并使用测试笔或测试仪器确认电源已彻底断开。

- 然后，在剩余电流保护装置上找到相应的输入端子和输出端子。

一般来说，输入端子标记为“L1”、“L2”、“L3”或者“L”、“N”，输出端子标记为“开关”或者“LOAD”。

- 将电源的相线（即L、L1、L2、L3）通过漏电保护器的输入端子连接在一起，通常分别连接到装置上标记为“L1”、“L2”、“L3”的输入端子。

- 将电源的零线（即N）连接到漏电保护器的输入端子上标记为“N”的位置。

- 然后，将需要接入剩余电流保护装置的电器设备的相线和零线分别连接到漏电保护器的输出端子上标记为“开关”或“LOAD”的位置。

- 最后，将剩余电流保护装置的外壳接地，确保设备可以正常工作并提供保护。

4. 接线检查：- 完成接线后，进行接线检查以确保正确连接。

可以使用万用表或测试笔进行简单的测试，确认剩余电流保护装置的工作状态正常。

- 进行漏电试验：将一个钢质工具或电线短接两个输入端子或输出端子，然后打开电源开关。

此时，剩余电流保护装置应立即切断电源，断开输入和输出线路。

以上就是剩余电流保护装置的正确接线方法。

在接线过程中，要注重安全，确保断电并按照正确的接线顺序进行操作。

剩余电流保护装置的正确接线剩余电流保护装置（也称为漏电保护器）是用来检测和保护人和设备免受电流泄漏的危害。

正确的接线是确保漏电保护器正常工作的关键。

下面将详细介绍剩余电流保护装置的正确接线方法。

1. 置于主电源上游：剩余电流保护装置应该置于主电源的上游，即在负荷设备的电源输入端。

这样可以确保所有负荷设备的电流都通过保护装置进行检测和保护。

2. 接地线接入：保护装置的接地线应正确接入建筑物的地线系统中。

通常情况下，接地线应该连接到主地线上，即在建筑物的总开关箱或接地棒上。

3. 主线电缆连接：主线电缆是剩余电流保护装置的主输入线路，它应该与主电源连接。

接线时，应确保电缆的导线正确连接到保护装置的输入端。

4. 分支线电缆连接：分支线电缆是从剩余电流保护装置输出到负荷设备的线路，它们应该与负荷设备的电源连接。

接线时，应确保电缆的导线正确连接到保护装置的输出端。

5. 额定电流设置：剩余电流保护装置通常具有额定电流设置，用于指定触发保护的电流阈值。

在接线时，应根据负荷设备的额定电流将保护装置的设置调整到适当的数值。

6. 旁路开关设置：剩余电流保护装置通常具有一个旁路开关，用于测试和维护的目的。

在正常运行时，旁路开关应处于关闭状态。

只有在测试和维护时需要打开旁路开关。

7. 单独保护：每个负荷设备应该独立接入一个剩余电流保护装置，这样可以确保对每个设备的电流进行独立检测和保护。

如果多个负荷设备共享一个保护装置，可能会导致误报和漏检的问题。

总结：在正确接线剩余电流保护装置时，应该将保护装置置于主电源上游，接地线应正确接入建筑物的地线系统中，主线电缆连接到保护装置的输入端，分支线电缆连接到输出端，根据负荷设备的额定电流设置保护装置的电流阈值，并确保旁路开关处于关闭状态。

此外，每个负荷设备都应独立接入一个保护装置。

以上是关于剩余电流保护装置正确接线的详细介绍。

剩余电流保护装置的常见故障剩余电流保护装置是一种电气设备，用于监测电路中的剩余电流并触发断路器，以保护人身安全和电气设备的正常运行。

然而，像其他电气设备一样，剩余电流保护装置也可能会发生故障。

本文将介绍一些常见的剩余电流保护装置故障及其原因。

1. 触发器无法动作触发器无法动作是剩余电流保护装置最常见的故障之一。

当电路中出现漏电流时，保护装置应该能够检测到并触发断路器断开电路。

然而，如果触发器无法动作，则装置将不能正常工作。

可能的原因包括：- 触发装置内部零件磨损导致失灵。

- 触发装置连接不良，导致电流无法传递。

- 电路中的电流过小，无法让触发器动作。

解决方法：- 检查触发装置的内部零件是否存在磨损，并进行更换。

- 检查触发装置的连接是否牢固，修复或更换连接件。

- 检查当前电路的电流是否符合触发器的工作要求。

2. 误动作误动作是指没有发生漏电流情况下保护装置触发断路器的现象。

这种故障将直接影响电气设备的正常运行。

可能的原因包括：- 设备自身的故障导致触发装置错误地启动。

- 环境条件的变化（如温度或湿度的改变）导致触发装置错误地启动。

- 触发装置内部元件的老化和故障。

解决方法：- 检查电气设备本身是否存在故障，并进行修复或更换。

- 检查环境条件是否发生了变化，并做出相应的调整。

- 检查触发装置内部元件是否老化，并进行更换。

3. 假动作假动作是指保护装置在发生真正漏电流之前就已触发断路器的现象。

这种故障可能会导致电气设备和系统频繁地中断电源，对设备和系统的正常运行造成严重影响。

可能的原因包括：- 环境条件的变化（如温度或湿度的改变）导致触发装置错误地启动。

- 触发装置内部元件的老化和故障。

- 电气设备本身的运行状态导致了假动作。

解决方法：- 调整环境条件，使其符合触发器的要求。

- 检查触发装置内部元件是否老化，并进行更换。

- 检查电气设备本身的运行状态，修复或更换故障设备。

4. 整体失效整体失效是指剩余电流保护装置完全失去了监测和保护功能的故障。

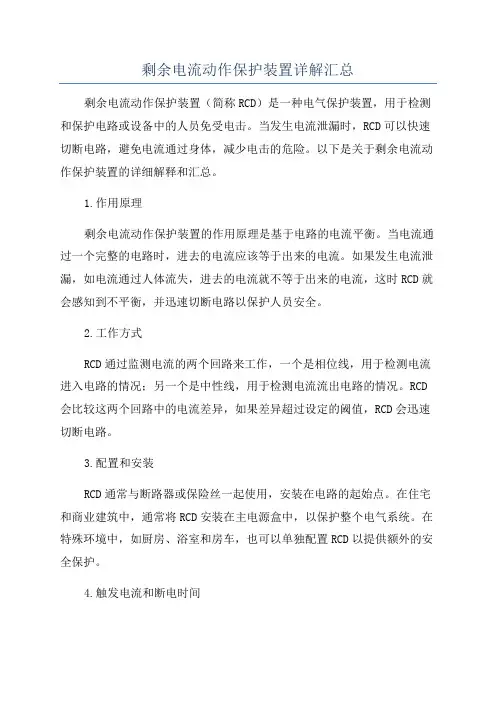

剩余电流动作保护装置详解汇总剩余电流动作保护装置（简称RCD）是一种电气保护装置，用于检测和保护电路或设备中的人员免受电击。

当发生电流泄漏时，RCD可以快速切断电路，避免电流通过身体，减少电击的危险。

以下是关于剩余电流动作保护装置的详细解释和汇总。

1.作用原理剩余电流动作保护装置的作用原理是基于电路的电流平衡。

当电流通过一个完整的电路时，进去的电流应该等于出来的电流。

如果发生电流泄漏，如电流通过人体流失，进去的电流就不等于出来的电流，这时RCD就会感知到不平衡，并迅速切断电路以保护人员安全。

2.工作方式RCD通过监测电流的两个回路来工作，一个是相位线，用于检测电流进入电路的情况；另一个是中性线，用于检测电流流出电路的情况。

RCD 会比较这两个回路中的电流差异，如果差异超过设定的阈值，RCD会迅速切断电路。

3.配置和安装RCD通常与断路器或保险丝一起使用，安装在电路的起始点。

在住宅和商业建筑中，通常将RCD安装在主电源盒中，以保护整个电气系统。

在特殊环境中，如厨房、浴室和房车，也可以单独配置RCD以提供额外的安全保护。

4.触发电流和断电时间RCD的触发电流（也称为额定电流）是指当电流泄漏达到该值时RCD会触发并切断电路。

常见的RCD触发电流为30mA和300mA。

断电时间是指RCD的响应时间，也称为动作时间。

根据国家和区域的标准要求，常见的RCD断电时间要求在0.1秒内。

5.类型和标准根据不同的应用要求，RCD可以分为不同的类型：A型、AC型、F型和B型。

A型RCD适用于大多数常规应用，AC型RCD适用于交流电路，F型RCD适用于电气设备和设备，B型RCD是一种高级保护装置，可以检测并切断小于6mA的电流泄漏。

6.安全性和重要性剩余电流动作保护装置是保护人员免受电击的关键装置。

它可以迅速切断电路，避免电流通过身体，减少电击的风险。

对于住宅和商业建筑来说，安装RCD是法律和安全要求的一部分。

因此，确保RCD的正常工作和定期维护非常重要。

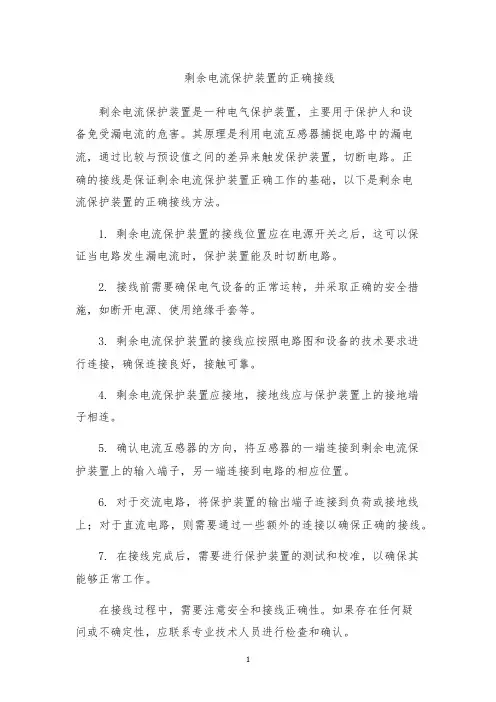

剩余电流保护装置的正确接线
剩余电流保护装置是一种电气保护装置，主要用于保护人和设
备免受漏电流的危害。

其原理是利用电流互感器捕捉电路中的漏电流，通过比较与预设值之间的差异来触发保护装置，切断电路。

正
确的接线是保证剩余电流保护装置正确工作的基础，以下是剩余电
流保护装置的正确接线方法。

1. 剩余电流保护装置的接线位置应在电源开关之后，这可以保
证当电路发生漏电流时，保护装置能及时切断电路。

2. 接线前需要确保电气设备的正常运转，并采取正确的安全措施，如断开电源、使用绝缘手套等。

3. 剩余电流保护装置的接线应按照电路图和设备的技术要求进
行连接，确保连接良好，接触可靠。

4. 剩余电流保护装置应接地，接地线应与保护装置上的接地端
子相连。

5. 确认电流互感器的方向，将互感器的一端连接到剩余电流保
护装置上的输入端子，另一端连接到电路的相应位置。

6. 对于交流电路，将保护装置的输出端子连接到负荷或接地线上；对于直流电路，则需要通过一些额外的连接以确保正确的接线。

7. 在接线完成后，需要进行保护装置的测试和校准，以确保其
能够正常工作。

在接线过程中，需要注意安全和接线正确性。

如果存在任何疑
问或不确定性，应联系专业技术人员进行检查和确认。

1。

剩余电流动作保护和过负荷保护装置剩余电流保护，简单来说，就是为了防止电流泄漏，保护人身安全的一种装置。

想象一下，你在厨房里忙得热火朝天，突然间水龙头旁边的插座出现了问题，水花四溅，电流也在这时偷偷摸摸地溜走。

这时候，剩余电流保护装置就像是个超级英雄，迅速侦测到电流的不对劲，马上切断电源，保护你的安全。

哎呀，真是让人松了口气。

大家都知道，电流是看不见的东西，但一旦出问题，后果可真是不堪设想。

这个小装置，就像是为我们装上了隐形的护身符。

再说说过负荷保护，哇，简直是电器界的“安保部队”！很多朋友可能会忽略这一点，心想着，家里的电器能一起工作就行，殊不知，太多的负荷可不是闹着玩的。

比如说，一边开着空调，一边又在大功率的电热水器旁边忙活，咔嚓一下，电线就“抗不住”了，直接跳闸，搞得家里一片漆黑。

过负荷保护装置就像是个高瞻远瞩的智者，实时监测着电流情况，一旦发现超负荷的情况，立马做出反应，确保我们的电路不被“压垮”。

真是太靠谱了。

说起电流的事情，真是让人心惊肉跳。

记得有次朋友家里，因为插线板接了太多东西，结果电器们就开始“闹情绪”，最后直接导致跳闸，搞得大家都摸黑找蜡烛。

要不是有这保护装置，真不知道会发生什么样的“电流事故”。

所以说，有了剩余电流保护和过负荷保护，简直就像在家里安装了个“电警察”，默默守护着我们的生活。

还有一点不得不提的是，保护装置的使用，其实也是一种生活的智慧。

就像家里养花，一定要定期浇水施肥，但也不能过量，过量反而会导致根烂。

这道理同样适用于我们的电器。

我们要学会合理配置家里的电器，做到既能享受生活的便捷，又能让安全保驾护航。

这样一来，家里的电器就能像和谐的小伙伴一样，相互帮助，健康快乐地工作。

你知道吗，剩余电流保护和过负荷保护不仅在家里重要，在工厂、商店等地方也同样必不可少。

比如工厂里，机器设备多，负荷大，随时可能出现意外情况。

这时候，这些保护装置就像是工厂的“安全员”，确保生产的顺利进行。

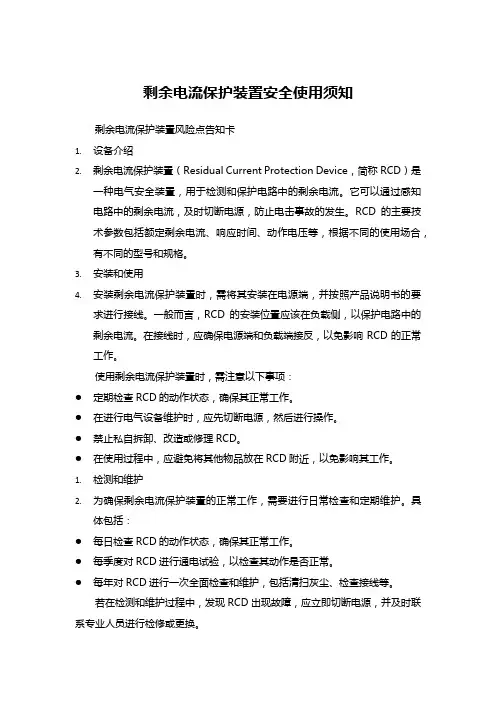

剩余电流保护装置安全使用须知剩余电流保护装置风险点告知卡1.设备介绍2.剩余电流保护装置（Residual Current Protection Device，简称RCD）是一种电气安全装置，用于检测和保护电路中的剩余电流。

它可以通过感知电路中的剩余电流，及时切断电源，防止电击事故的发生。

RCD的主要技术参数包括额定剩余电流、响应时间、动作电压等，根据不同的使用场合，有不同的型号和规格。

3.安装和使用4.安装剩余电流保护装置时，需将其安装在电源端，并按照产品说明书的要求进行接线。

一般而言，RCD的安装位置应该在负载侧，以保护电路中的剩余电流。

在接线时，应确保电源端和负载端接反，以免影响RCD的正常工作。

使用剩余电流保护装置时，需注意以下事项：●定期检查RCD的动作状态，确保其正常工作。

●在进行电气设备维护时，应先切断电源，然后进行操作。

●禁止私自拆卸、改造或修理RCD。

●在使用过程中，应避免将其他物品放在RCD附近，以免影响其工作。

1.检测和维护2.为确保剩余电流保护装置的正常工作，需要进行日常检查和定期维护。

具体包括：●每日检查RCD的动作状态，确保其正常工作。

●每季度对RCD进行通电试验，以检查其动作是否正常。

●每年对RCD进行一次全面检查和维护，包括清扫灰尘、检查接线等。

若在检测和维护过程中，发现RCD出现故障，应立即切断电源，并及时联系专业人员进行检修或更换。

1.故障诊断和排除2.当剩余电流保护装置出现故障时，首先要根据故障现象判断故障原因，然后进行相应的诊断和排除。

以下是一些常见故障及排除方法：●RCD不动作：可能原因是电源未接入或RCD损坏。

应检查电源连接和更换RCD。

●RCD误动作：可能原因是线路绝缘损坏或干扰导致误判。

应检查线路绝缘和干扰源，必要时可调整RCD的灵敏度。

●RCD发热异常：可能原因是过载或散热不良。

应检查负载情况和改善散热条件。

在操作人员无法排除故障时，应及时联系专业技术人员进行检修或更换RCD。

剩余电流保护装置的常见故障模版剩余电流保护装置是一种用于保护电气设备及人身安全的重要装置，但它也存在着一些常见的故障模式。

以下是一些常见的剩余电流保护装置故障模式及其可能原因和解决方法。

1. 剩余电流保护装置无法正常动作：- 可能原因：电气设备故障、剩余电流值较小、装置内部元件老化等。

- 解决方法：首先检查被保护电路的设备是否存在故障，例如短路、过载等。

如果电路无故障，则需要检查剩余电流保护装置的工作电流范围是否与电路电流相匹配。

如果仍然无法解决问题，可能需要更换或维修装置内部元件。

2. 剩余电流保护装置频繁误动：- 可能原因：电气设备的启动电流较大、电缆长度过长、装置选择不当等。

- 解决方法：首先检查电气设备的启动电流是否在剩余电流保护装置的额定动作电流范围内。

如果启动电流较大，可以考虑增大剩余电流保护装置的额定动作电流；如果电缆长度过长，可以考虑增加电缆截面积或将装置靠近电气设备；如果选择不当，可能需要更换合适的剩余电流保护装置。

3. 剩余电流保护装置无法复位：- 可能原因：装置内部元件故障、剩余电流仍存在、电源故障等。

- 解决方法：首先确认剩余电流是否消失，可以通过断开电源或检修故障设备来排除。

如果剩余电流已经消失，但装置仍无法复位，则可能是装置内部元件故障。

此时，可能需要更换相关元件或维修装置。

4. 剩余电流保护装置报警灯不亮：- 可能原因：电源故障、装置内部元件故障、报警灯损坏等。

- 解决方法：首先检查电源是否正常工作，可以通过检查电源电压、更换电源等方式进行排查。

如果电源正常，但报警灯仍不亮，则可能是装置内部元件故障或报警灯损坏。

此时，可能需要更换相关元件或维修装置。

5. 剩余电流保护装置无法自动复位：- 可能原因：电源故障、装置内部元件故障、复位按钮故障等。

- 解决方法：首先检查电源是否正常工作，可以通过检查电源电压、更换电源等方式进行排查。

如果电源正常，但装置仍无法自动复位，则可能是装置内部元件故障或复位按钮损坏。

剩余电流保护装置的常见故障剩余电流保护装置是一种用于检测和保护电气设备和人身安全的关键装置。

它主要用于监测电流是否存在不正常的路径，例如漏电或接地故障，并在发现问题时及时切断电源以防止事故发生。

然而，正如任何电气设备一样，剩余电流保护装置也可能会出现一些常见的故障。

以下是一些常见的剩余电流保护装置故障以及其原因和解决方法。

1. 误动作：这是剩余电流保护装置最常见的故障之一。

误动作是指在没有真正的漏电或故障的情况下，装置错误地切断电源。

这可能会导致设备停机和生产中断。

原因：- 装置内部元件损坏或老化；- 外部干扰引起的误报；- 不当的安装或维护。

解决方法：- 重新启动装置，并检查其是否还存在误动作。

如果问题仍然存在，则可能需要更换设备；- 检查电路和安装是否符合标准要求，重新安装或更改电缆布线；- 定期维护和保养装置，确保其正常运行；- 安装滤波器或其他抗干扰设备，以减少外部干扰的影响。

2. 无法工作：另一种常见的故障是剩余电流保护装置无法正常工作，即无法检测和切断电源。

原因：- 电源问题，例如停电或电源线故障；- 装置损坏或元件故障；- 不正确的接线或连接。

解决方法：- 检查电源供应是否正常，确保电源线连接和插头都没有问题；- 检查装置的外观是否损坏，如果有损坏，可能需要维修或更换装置；- 检查装置的内部元件和电路板是否有可见的损坏或松动的连接；- 确保正确连接电缆，并根据设备说明书进行正确的接线。

3. 无法重置：当剩余电流保护装置触发后，无法重置或重新启动也是一种常见的故障。

原因：- 剩余电流保护装置处于故障状态，需要维修或更换；- 外部电路故障或损坏。

解决方法：- 检查装置的外观和电路，确保没有可见的损坏或故障；- 尝试多次重置装置，如果仍然无法重置，则可能需要进行维修或更换；- 检查相应的电源电路和连接，确保没有损坏或故障。

4. 响应速度变慢：剩余电流保护装置的响应速度变慢可能会导致电气设备或人员受到损害。

剩余电流保护装置的合理配置是保护电气系统和人身安全的重要措施。

它用于检测电路中的漏电和漏电流，并在发生故障时及时切断电路，以避免电击和火灾风险。

在配置剩余电流保护装置时，需要考虑多个方面，包括电气系统的特点、用电设备的种类和数量、地理环境和法规要求等。

首先，配置剩余电流保护装置应符合国家相关标准和法规的要求。

例如，在中国，按照《电气装置工程施工及验收规范》(GB50168-92)的规定，住宅区的总配电箱应配置剩余电流保护装置，而商业和工业建筑中的电气系统则应根据不同的区域和用途确定配置方案。

其次，应根据不同的电气系统特点进行合理配置。

一般来说，电气系统可分为低压、中压和高压系统。

低压系统主要用于居民区、商业区和工业区的配电系统，中压系统主要用于大型厂矿企业，高压系统则用于电力系统和输电系统。

在低压电气系统中，应配置剩余电流保护装置来保护人身安全和防止火灾。

在中压和高压电气系统中，则需要配备专业的剩余电流保护装置和保护装置，以满足系统的安全要求。

再次，要考虑用电设备的种类和数量。

不同种类的用电设备对剩余电流保护装置的要求也不同。

一般来说，对于灯具、插座和家用电器等低功率设备，可以采用常规的剩余电流保护装置。

而对于大功率设备和特殊用电设备，应考虑采用专用的剩余电流保护装置。

此外，对于大型建筑物和工业企业等需要大量用电设备的场所，建议采用分段配置剩余电流保护装置的方案，以确保系统的灵活性和可靠性。

另外，地理环境也是配置剩余电流保护装置的重要考虑因素之一。

例如，对于潮湿环境、易积水区域和易产生腐蚀的地区，应选择防水、防尘性能好的剩余电流保护装置，以提高其工作稳定性和可靠性。

最后，技术水平和经济条件也是配置剩余电流保护装置时需要考虑的因素。

随着科技的发展，剩余电流保护装置的性能和功能不断提高，如在可靠性、精度、灵敏度和自动化程度方面有了较大进展。

因此，在配置剩余电流保护装置时，要根据实际需要和经济条件综合考虑，选择适当的设备型号和配置方案。

剩余电流保护装置的合理配置剩余电流保护装置（Residual Current Devices，RCD）是一种被广泛用于防止触电危险的电气安全装置。

它能够监测电气线路中的电流差异，并在检测到任何电流泄漏时，迅速切断电源，以避免造成人身伤害。

在确定合理配置剩余电流保护装置时，有几个关键因素需要考虑，包括电路类型、使用环境、负载类型和国家标准。

首先，需要考虑的是电路类型。

不同类型的电路可能有不同的电流负载，因此需要根据电路类型来确定最佳配置。

一般来说，低压交流电路、直流电路和工频电路都需要配备剩余电流保护装置。

低压交流电路主要用于家庭和商业环境，而直流电路主要用于特殊设备和工业设施。

工频电路则是用于工频设备和工厂的电路。

其次，使用环境也是需要考虑的因素之一。

使用环境的湿度、温度、灰尘和腐蚀等因素都可能影响剩余电流保护装置的性能。

在潮湿、高温或有腐蚀性气体存在的环境中，应选择防水、防尘和耐腐蚀的装置，以确保其正常工作。

负载类型也需要考虑。

一般来说，需要考虑负载的类型和电流大小。

剩余电流保护装置的额定电流应根据负载的实际情况来确定。

例如，在家庭环境中，对于低压照明电路和插座电路，一般可以选择额定电流为30mA的剩余电流保护装置。

而对于一些特殊负载，如电动工具，额定电流可能需要更高。

最后，国家标准也是一个重要的参考。

不同国家和地区可能有不同的电气安全标准，对剩余电流保护装置的配置有不同的要求。

因此，在确定合理配置时，应参考当地的电气安全标准，并按照标准的要求进行配置。

综上所述，合理配置剩余电流保护装置需要考虑电路类型、使用环境、负载类型和国家标准等多个因素。

在确定配置时，应根据实际情况综合考虑，并确保符合相关的电气安全标准。

剩余电流保护装置的正确接线剩余电流保护装置（Residual Current Device，RCD）是一种保护人身安全的装置，它主要用于检测接地故障和漏电故障。

在正确的接线下，这种保护装置可以大大减少电触电事故的发生。

RCD的工作原理RCD可以快速检测电路中的漏电流和接地故障，并在出现问题时自动切断电路。

它通过测量进出电流的差值来判断是否有漏电流。

如果差值超过设定值，RCD将迅速将电路切断，从而避免漏电造成的人身伤害。

RCD的正确接线方法正确接线是保证RCD正常运行的基础，下面将介绍RCD的正确接线方法。

步骤一：确定电路类型在进行RCD接线之前，首先要确定电路的类型：单相电路、三相三线电路或三相四线电路。

不同类型的电路需要使用不同类型的RCD。

步骤二：安装RCD将RCD安装在电路箱中，确保它与其他设备分开，并不与电源线接触。

这是为了避免触电危险和电源干扰。

步骤三：连接电源线将电源线连接到RCD的入口口，这是连接电源的地方。

通常入口位置会有标识，可以根据标识进行正确连接。

步骤四：连接负载线将负载线连接到RCD的出口口，这是连接负载的地方。

同样，出口位置也会有标识，可以根据标识进行正确连接。

步骤五：接地线将接地线连接到RCD的接地螺钉上，这样可以确保RCD的接地安全可靠。

步骤六：测试RCD在完成RCD的接线后，需要对其进行测试，确保其正常工作。

首先按下测试按钮，此时RCD应该会切断电路，并且测试灯会亮起，表示RCD正常工作。

如果测试灯不亮，则需要检查接线和设备是否正确。

注意事项1.在接线之前，请确保断电。

2.RCD应该经常进行检查和维护，并按照生产商的说明进行更换。

3.在进行测试时，应该确保电路中没有漏电装置和其他电器，否则测试结果可能会失效。

总结RCD是一种保护人身安全的装置，通过测量电路中的漏电流和接地故障来确保电路的安全稳定运行。

在进行RCD接线时，必须注意不同类型电路的区别，并按照正确的步骤进行连接，同时要经常检查和维护。

剩余电流保护装置的合理配置范文剩余电流保护装置作为一种用于防止电气事故的重要电气保护装置，在工业、商业和住宅等领域的应用越来越广泛。

合理配置剩余电流保护装置是保障电路安全运行的关键措施之一。

本文将针对不同场景的电路需求，提出合理配置剩余电流保护装置的建议，并对其中涉及到的一些重要参数、原理和技术进行简要介绍。

一、工业领域在工业领域，通常存在着较高的电流负荷和复杂的电气设备。

为了保障工业电路的安全运行，建议采用以下配置方案：1. 工业场所的主干电路：主干电路通常负责供电给各个分支电路和设备，它的安全运行对整个工业场所的电力供应至关重要。

因此，在主干电路上配置剩余电流保护装置是必不可少的。

根据国家标准的要求，主干电路应该配置高灵敏度的剩余电流保护装置，对于三相四线制电路，通常配置I△n=300mA的剩余电流保护装置。

2. 分支电路：分支电路通常连接着各种电气设备，如照明设备、电机等。

为了防止分支电路因电器设备故障引发触电事故，建议每个分支电路都配置独立的剩余电流保护装置。

根据国家标准的要求，对于有特殊危险的电器设备，如潮湿场所的照明电路、强电磁辐射场所的电路等，应配备高灵敏度的剩余电流保护装置，对于单相三线制电路，通常配置I△n=30mA至100mA的剩余电流保护装置。

3. 潮湿场所的电路：潮湿等特殊环境对电气设备的安全性提出了更高的要求。

在潮湿场所的电路上，除了配备高灵敏度的剩余电流保护装置外，还应采取防潮、防水等措施，例如选择防护等级较高的电气设备和配电箱，在易潮湿的地面上设置防水槽等。

二、商业领域在商业领域，剩余电流保护装置的配置应根据不同的使用场景和电器设备类型进行合理选择，以提供安全可靠的电力供应。

以下是一些常见商业场所的配置建议：1. 办公室：办公室通常存在大量的计算机、打印机、空调等设备，因此配置剩余电流保护装置是必要的。

通常建议每个办公室的总配电箱配置适当灵敏度的剩余电流保护装置，对于单相三线制电路，通常配置I△n=30mA至300mA的剩余电流保护装置。

末级配电箱中剩余电流动作保护装置
末级配电箱中剩余电流动作保护装置是一种重要的电气安全设备，它起着监测电路中剩余电流的作用，一旦检测到异常电流，会迅速切断电源，避免触电事故的发生。

本文将从剩余电流动作保护装置的原理、作用、安装要求等方面进行详细介绍。

剩余电流动作保护装置的原理是基于电路中的电流平衡原理。

在正常情况下，电路中的相位电流应该是平衡的，即进入电路的电流等于离开电路的电流，但是当存在漏电或其他故障时，会导致电路中的电流不平衡，这时剩余电流动作保护装置就会发挥作用，及时将电源切断，防止事故发生。

剩余电流动作保护装置的作用主要是保护人身安全。

在日常生活中，触电事故是一种常见的意外事件，而剩余电流动作保护装置的存在可以大大减少这类事故的发生。

当人体接触带电设备时，会导致电路中的电流发生异常，此时剩余电流动作保护装置会迅速切断电源，保护人员的生命安全。

剩余电流动作保护装置的安装要求也非常重要。

首先，剩余电流动作保护装置应该安装在电路的末级配电箱中，以确保能够监测整个电路的电流情况。

其次，剩余电流动作保护装置应该定期进行检测和维护，确保其正常运行。

最后，剩余电流动作保护装置的接线应该符合相关标准，避免因接线不当导致装置失效。

总的来说，末级配电箱中的剩余电流动作保护装置是一种至关重要的电气安全设备，它能够及时监测电路中的电流情况，一旦发现异常情况就会迅速切断电源，保护人员的生命安全。

因此，在日常生活中，我们应该重视剩余电流动作保护装置的安装和维护，确保其正常运行，从而保障电气安全。

希望通过本文的介绍，能够增加大家对剩余电流动作保护装置的了解，提高电气安全意识，防范触电事故的发生。

剩余电流保护措施一、引言在低压配电系统中，由于电气设备和线路的故障、绝缘老化等原因，可能会产生剩余电流。

剩余电流不仅会导致电气火灾、电击等安全事故，还会对设备和线路造成损坏。

因此，采取有效的剩余电流保护措施是至关重要的。

本文将详细介绍剩余电流的产生及影响、剩余电流保护装置的工作原理、选择合适的剩余电流保护装置、使用和维护剩余电流保护装置，以及未来展望等方面。

二、剩余电流的产生及影响剩余电流是由于电气设备和线路中的故障或不正常状态，使得电流的一部分流经故障点而不是正常工作回路的现象。

产生剩余电流的原因主要包括设备或线路的绝缘老化、潮湿、尘埃及机械损伤等。

剩余电流可能导致以下问题：1.电气火灾：由于设备或线路的绝缘损坏，接地故障产生的剩余电流可能引发火灾。

2.电击危险：当人身接触带电的相线并形成通路时，就会有电流流过人体，造成电击伤害甚至危及生命。

3.设备损坏：过大的剩余电流可能导致设备或线路的热效应，加速绝缘材料的老化，从而缩短设备的使用寿命。

三、剩余电流保护装置的工作原理剩余电流保护装置（RCD）是一种用于检测剩余电流并切断电源的装置。

其工作原理基于基尔霍夫定律，通过检测三相电流和中性线（N）线的总和是否为零来判断是否存在剩余电流。

当检测到的剩余电流超过设定值时，RCD动作，切断电源，防止事故发生。

RCD具有过载保护和短路保护等功能。

四、选择合适的剩余电流保护装置在选择合适的剩余电流保护装置时，需要考虑以下因素：1.额定剩余动作电流（I△n）：指在规定条件下，能使RCD动作的最小剩余电流值。

根据设备和线路的要求选择合适的I△n值。

2.额定剩余不动作电流（I△no）：指在规定条件下，能使RCD不动作的最大剩余电流值。

合理选择I△no值以避免误动作。

3.额定动作时间（t）：指RCD从检测到剩余电流到完全切断电源所需的时间。

根据应用场景选择合适的t值，以满足安全要求。

4.额定短路分断能力（Icu）：指RCD能够分断的最大短路电流值。

剩余电流动作保护装置安装和运行1. 简介剩余电流动作保护装置是一种用于识别和防止漏电事故的重要安全设备。

它能够在电路中发生漏电时及时切断电源，确保人身和财产的安全。

本文将介绍剩余电流动作保护装置的安装和运行方法。

2. 安装步骤2.1 确定安装位置首先，需要确定剩余电流动作保护装置的安装位置。

一般来说，它应该安装在电路的起始位置，也就是电源进线处。

这样可以有效地监测整条电路中的漏电情况，并及时切断电源。

2.2 断开电源在进行安装步骤之前，务必要断开电源，确保工作安全。

在断开电源的同时，也要对电路进行绝缘处理，防止发生触电事故。

2.3 连接导线根据剩余电流动作保护装置的接线图，将导线连接到正确的接线端子上。

要确保连接牢固可靠，避免出现松动或接触不良的情况。

2.4 安装保护装置将剩余电流动作保护装置固定在预定的位置上，可以使用螺丝进行固定。

在安装完成后，需要检查一遍连接和安装是否正确，以避免出现问题。

2.5 接通电源安装完成后，可以接通电源，开始正常运行。

在接通电源之前，需要确保所有的连接都已经牢固可靠，不会出现短路或断路的情况。

3. 运行和测试3.1 运行状态监测剩余电流动作保护装置一般都具有运行状态指示灯，可以通过观察指示灯的亮灭情况来判断装置是否正常运行。

如果指示灯亮起，表示装置处于正常工作状态，如果指示灯不亮，则可能存在故障或运行异常的情况。

3.2 漏电测试为了确保剩余电流动作保护装置能够正常检测和切断漏电，需要进行漏电测试。

测试时，先确保电路处于正常工作状态，然后通过特定的工具模拟漏电情况，在不同的漏电情况下观察保护装置的动作情况。

测试完成后，需要及时将电路恢复正常。

4. 注意事项在进行剩余电流动作保护装置的安装和运行过程中，有一些重要的注意事项需要注意： 1. 遵循安全操作规范，确保工作安全； 2. 仔细阅读并理解使用说明书，确保正确安装和操作； 3. 确保电源断开和绝缘处理，避免触电危险； 4. 确保连接和安装牢固可靠，避免发生松动或接触不良的情况； 5. 定期检查和维护保护装置，确保其正常工作。

剩余电流保护装置原理
剩余电流保护装置，简称剩余电流保护器，是用来检测剩余电流动作的装置。

它是保护人身安全的最后一道防线，其工作原理是当人体接触到电器外壳时，由于外壳对地短路，产生大电流，造成电器内部发生故障或产生电弧，使剩余电流保护器动作。

它的作用是防止因人为误操作造成的人身伤亡和设备损坏。

它由检测回路、显示控制、保护及联锁装置三部分组成。

显示控制：当剩余电流保护器检测到剩余电流超过它的设定值时，它会发出报警信号并发出声音提示，同时显示剩余电流动作跳闸情况和动作时间。

保护及联锁装置：在剩余电流保护器内部有一个开关装置和一个熔断器或空气开关组成。

当发生故障时，不能使剩余电流保护器跳闸；当发生人身触电事故时，可以切断电源；当发生火灾时，可以切断电源。

信号传输：当发生故障时，如果出现跳闸情况或动作时间超过设定值，剩余电流保护器将不能跳闸。

—— 1 —1 —。
