个人收集整理-ZQ小电流接地系统零序方向保护和大电流接地系统零序方向保护地区别小电流接地系统必须要有零序,自产零序只能用在大电流接地系统中.小电流接地系统不能用自产零序地原因:小电流接地系统发生单相接地故障时,零序电流地大小为其他非故障线路非故障相电容电流之和.对于单回路线路来说,其零序电流为零,所以小电流接地系统不能用自产零序.小电流接地系统地零序电流保护必须要有专用地零序电流互感器,所以装置也必须要有专门地零序电流通道.b5E2R。
大电流接地系统发生单相接地故障时,其零序电流地大小为其他两相电流之和,所以可以用自产零序来作为零序电流保护地动作判据.p1Ean。
对于变压器来说,小电流接地系统中性点是不接地地,所以其中性点没有专门地零序电流互感器,而对于大电流接地系统来说,中性点是直接接地地,所以其中性点可以装专门地零序电流互感器来检测流过中性点地零序电流,因此大电流接地系统有中性点零序电流保护和接地零序电流保护.DXDiT。
对于大电流接地系统来说,其变压器中性点地零序电流保护要注意其极性端地抽取,对于微机保护来说,大电流接地系统地零序方向保护都有两相定值“方向指向母线〞和“方向指向变压器〞需要设置,其方向定义不同,那么零序电流和零序电压地相位关系即不相同:选择“方向指向母线〞时零序电压超前零序电流度左右,选择“方向指向变压器〞时零序电流超前零序电压度左右.RTCrp。
要区分一种装置适用于小电流接地系统还是适用于大电流接地系统,可以从一下方面来判断:〕首先根据动作判据来区分,确定其零序电流使用地是自产零序还是经过专门地零序电流通道地零序电流.〕根据零序方向保护地动作区间来区分,一般来说小电流接地系统正常时零序电流超前零序电压度,故障时零序电流滞后零序电压度,所以其动作区间一般应该为度—度;大电流接地系统故障时零序电流超前零序电压度,其动作区间一般为度—度左右.5PCzV。
1/2个人收集整理-ZQ间隙电流保护地原理传统地保护变压器中性点平安地方法是:将全系统所有变压器地零序过流保护地出口都横向并联在一起,去启动一个公用地出口部件,这个部件叫零序公用中间.但中性点接地地变压器零序过流保护动作后,去启动公用中间,零序公用中间动作后先去跳开变压器中性点不接地地变压器,如果故障依然存在,然后再去跳开中性点接地地变压器,这样存在地问题是容易造成一次跳开几台变压器,导致全系统大面积停电.jLBHr。

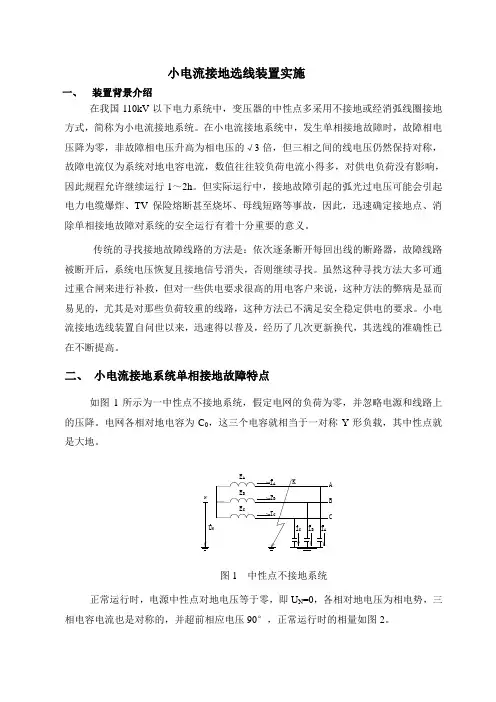

小电流接地选线装置实施 一、 装置背景介绍在我国110kV 以下电力系统中,变压器的中性点多采用不接地或经消弧线圈接地方式,简称为小电流接地系统。
在小电流接地系统中,发生单相接地故障时,故障相电压降为零,非故障相电压升高为相电压的√3倍,但三相之间的线电压仍然保持对称,故障电流仅为系统对地电容电流,数值往往较负荷电流小得多,对供电负荷没有影响,因此规程允许继续运行1~2h 。
但实际运行中,接地故障引起的弧光过电压可能会引起电力电缆爆炸、TV 保险熔断甚至烧坏、母线短路等事故,因此,迅速确定接地点、消除单相接地故障对系统的安全运行有着十分重要的意义。
传统的寻找接地故障线路的方法是:依次逐条断开每回出线的断路器,故障线路被断开后,系统电压恢复且接地信号消失,否则继续寻找。
虽然这种寻找方法大多可通过重合闸来进行补救,但对一些供电要求很高的用电客户来说,这种方法的弊病是显而易见的,尤其是对那些负荷较重的线路,这种方法已不满足安全稳定供电的要求。
小电流接地选线装置自问世以来,迅速得以普及,经历了几次更新换代,其选线的准确性已在不断提高。
二、 小电流接地系统单相接地故障特点如图1所示为一中性点不接地系统,假定电网的负荷为零,并忽略电源和线路上的压降。
电网各相对地电容为C 0,这三个电容就相当于一对称Y 形负载,其中性点就是大地。
CB A U NNKI AI B I C I CI B I A E CE B E A图1 中性点不接地系统正常运行时,电源中性点对地电压等于零,即U N =0,各相对地电压为相电势,三相电容电流也是对称的,并超前相应电压90°,正常运行时的相量如图2。
I CI BI A E CE BE A图2 正常运行时的相量图当A 相发生单相接地时,A 相对地电压变为零。
此时中性点对地电压就是中性点对A 相的电压,即UN=-EA 。
各相对地电压和零序电压分别为U ´A = 0U ´B = E B - E A = √3 E A ej -150° U ´C = E C - E A = √3 E A ej 150° U 0 =1/3(U ´A + U ´B + U ´C )= -E A上式说明,A 相接地后,B 相和C 相对地电压升高为原来的√3倍,此时三相电压之和不再为零,出现了零序电压。
接地装置及接线方法-概述说明以及解释1.引言【1.1 概述】概述部分将提供读者对接地装置及其接线方法的整体了解。
本部分将介绍接地装置的定义和作用,以及本文将涉及的接地装置种类和接线方法。
通过对接地装置的基本概念和相关内容的简要介绍,读者将能够更好地理解接下来的文章内容。
接地装置是一种用于保护电气系统和设备的重要装置,它将系统的金属部分或设备与大地直接连接,以确保安全运行和有效灭除电气故障。
在电气系统中,接地装置起到了三个关键作用:防止人身触电、保护设备和提高传输效率。
在本文中,我们将着重介绍以下几种常见的接地装置:1. 安全接地:它是最基本的接地装置,通过将电气系统与大地建立良好的导电连接,来提供可靠的电气系统保护。
安全接地可以有效地传导电流,防止人身触电和漏电事故的发生。
2. 保护接地:它主要用于对电气系统进行过压保护和对设备进行绝缘监测。
保护接地装置可以及时检测到电气系统中的异常电压,并采取相应的保护措施,确保系统的安全运行。
3. 防雷接地:在雷电等自然灾害中,防雷接地装置可以将产生的过电流和过电压引导到大地中,起到保护设备和人身安全的作用。
它通常由接地体、接地引下线和接地装置组成。
通过正确选择和采用适当的接线方法,可以更好地发挥接地装置的作用,保障电气系统的稳定运行和人身安全。
在本文的后续部分,我们将详细介绍一些常见的接线方法,并提供一些注意事项,帮助读者正确选择和应用合适的接线方法。
综上所述,接地装置及其接线方法对于保护电气系统、设备和人身安全起着至关重要的作用。
通过深入了解接地装置的定义、作用以及种类,以及正确使用接线方法的知识,读者将能够更好地理解并应用这些关键知识,确保电气系统的正常运行并减少潜在安全风险。
1.2 文章结构本文将分为引言、正文和结论三个部分来讨论接地装置及接线方法。
在引言部分,我们将对接地装置及接线方法进行概述,介绍文章的结构和目的。
首先,概述部分将对接地装置的定义和作用进行阐述,为读者提供一个基本的认识。

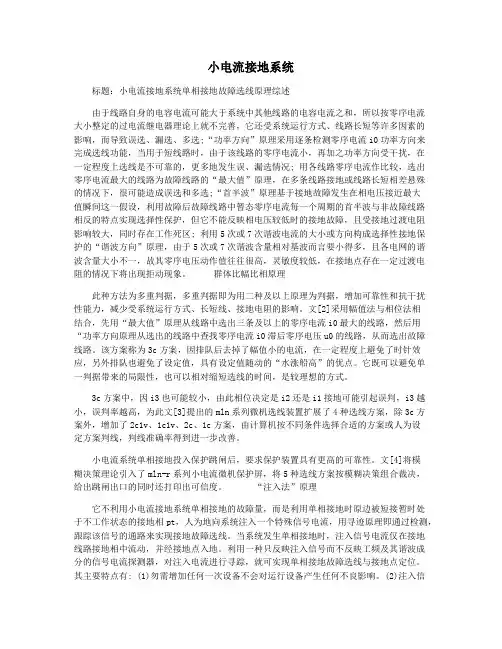

小电流接地系统标题:小电流接地系统单相接地故障选线原理综述由于线路自身的电容电流可能大于系统中其他线路的电容电流之和,所以按零序电流大小整定的过电流继电器理论上就不完善,它还受系统运行方式、线路长短等许多因素的影响,而导致误选、漏选、多选;“功率方向”原理采用逐条检测零序电流i0功率方向来完成选线功能,当用于短线路时,由于该线路的零序电流小,再加之功率方向受干扰,在一定程度上选线是不可靠的,更多地发生误、漏选情况; 用各线路零序电流作比较,选出零序电流最大的线路为故障线路的“最大值”原理,在多条线路接地或线路长短相差悬殊的情况下,很可能造成误选和多选;“首半波”原理基于接地故障发生在相电压接近最大值瞬间这一假设,利用故障后故障线路中暂态零序电流每一个周期的首半波与非故障线路相反的特点实现选择性保护,但它不能反映相电压较低时的接地故障,且受接地过渡电阻影响较大,同时存在工作死区; 利用5次或7次谐波电流的大小或方向构成选择性接地保护的“谐波方向”原理,由于5次或7次谐波含量相对基波而言要小得多,且各电网的谐波含量大小不一,故其零序电压动作值往往很高,灵敏度较低,在接地点存在一定过渡电阻的情况下将出现拒动现象。
群体比幅比相原理此种方法为多重判据,多重判据即为用二种及以上原理为判据,增加可靠性和抗干扰性能力,减少受系统运行方式、长短线、接地电阻的影响。
文[2]采用幅值法与相位法相结合,先用“最大值”原理从线路中选出三条及以上的零序电流i0最大的线路,然后用“功率方向原理从选出的线路中查找零序电流i0滞后零序电压u0的线路,从而选出故障线路。
该方案称为3c方案,因排队后去掉了幅值小的电流,在一定程度上避免了时针效应,另外排队也避免了设定值,具有设定值随动的“水涨船高”的优点。
它既可以避免单一判据带来的局限性,也可以相对缩短选线的时间,是较理想的方式。
3c方案中,因i3也可能较小,由此相位决定是i2还是i1接地可能引起误判,i3越小,误判率越高,为此文[3]提出的mln系列微机选线装置扩展了4种选线方案,除3c方案外,增加了2c1v、1c1v、2c、1c方案,由计算机按不同条件选择合适的方案或人为设定方案判线,判线准确率得到进一步改善。
大接地系统和小接地系统划分标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言在电力系统中,接地系统的设计和划分对于确保系统的安全运行至关重要。
小电阻接地装置计算概述说明以及解释1. 引言1.1 概述小电阻接地装置是一种常见的电气设备,用于降低系统的接地电阻,保证系统的安全运行。
该装置通过在接地线路中添加一定阻值的小电阻来实现对电流的控制,从而减少对地电压的影响。
在工业和民用领域广泛应用,在建筑物、变电站等大型系统中具有重要作用。
1.2 文章结构本文将详细介绍小电阻接地装置计算的理论基础、计算方法以及实际应用。
首先,我们将介绍该装置的基本原理和工作机理,包括对接地电压和电流的影响进行解释。
然后,我们将详细讨论如何计算小电阻接地装置所需的参数,并提供具体计算步骤和示例分析。
其次,我们将评价该装置的优缺点,并展望其在未来应用中可能面临的挑战与机遇。
最后,通过总结回顾和研究展望来得出结论。
1.3 目的本文旨在深入描述小电阻接地装置计算的相关内容,为读者提供一个清晰全面了解该装置工作原理和计算方法的指南。
通过本文的阅读,读者将能够掌握小电阻接地装置的基本概念、计算步骤和实际应用,并对该装置在电气系统中的作用有更深入的理解。
此外,本文还旨在为相关领域研究者提供一定的参考和启发,推动该装置的进一步发展和应用。
2. 小电阻接地装置计算2.1 理论基础小电阻接地装置是用于保护电力系统的一种设备,它能够将发生故障时产生的过电压引导到地下,从而保护设备和人员的安全。
在设计和安装小电阻接地装置时,我们需要基于一些理论基础来进行计算。
首先,我们需要了解地线的电阻对于小电阻接地装置的影响。
地线的电阻越低,就能够更有效地降低系统中的接地故障电流,并减少过电压造成的损害。
此外,我们还需考虑土壤属性、温度等因素对地线电阻的影响。
其次,了解设备故障时产生的故障电流是非常重要的。
通过测量和分析系统中存在或可能存在的故障类型(如短路故障),可以确定故障时所产生的最大故障电流值。
这一数值对于计算小电阻接地装置中所需使用的合适电阻器具有指导意义。
最后,需要考虑设计原则和标准规范。

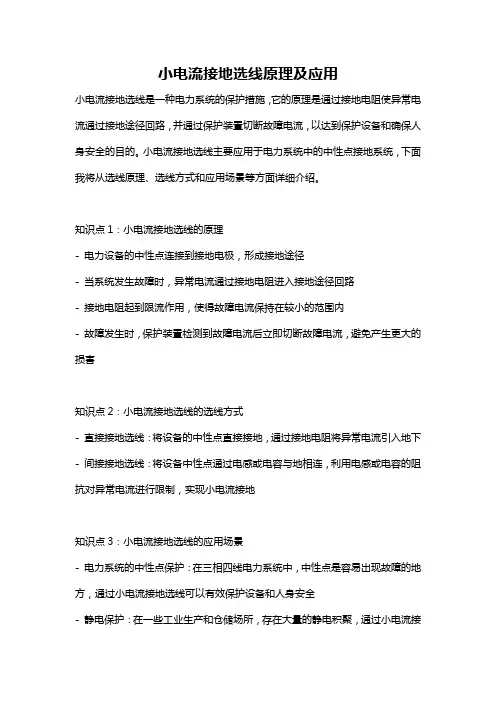

小电流接地选线原理及应用小电流接地选线是一种电力系统的保护措施,它的原理是通过接地电阻使异常电流通过接地途径回路,并通过保护装置切断故障电流,以达到保护设备和确保人身安全的目的。
小电流接地选线主要应用于电力系统中的中性点接地系统,下面我将从选线原理、选线方式和应用场景等方面详细介绍。
知识点1:小电流接地选线的原理- 电力设备的中性点连接到接地电极,形成接地途径- 当系统发生故障时,异常电流通过接地电阻进入接地途径回路- 接地电阻起到限流作用,使得故障电流保持在较小的范围内- 故障发生时,保护装置检测到故障电流后立即切断故障电流,避免产生更大的损害知识点2:小电流接地选线的选线方式- 直接接地选线:将设备的中性点直接接地,通过接地电阻将异常电流引入地下- 间接接地选线:将设备中性点通过电感或电容与地相连,利用电感或电容的阻抗对异常电流进行限制,实现小电流接地知识点3:小电流接地选线的应用场景- 电力系统的中性点保护:在三相四线电力系统中,中性点是容易出现故障的地方,通过小电流接地选线可以有效保护设备和人身安全- 静电保护:在一些工业生产和仓储场所,存在大量的静电积聚,通过小电流接地选线可以将静电引导到地下,避免静电火花引发事故- 防雷保护:在雷暴天气中,通过小电流接地选线将雷电引导到地下,减少雷击对建筑物和设备的损坏风险- 电力设备的故障检测与定位:通过小电流接地选线可以检测和定位电力设备的故障,为维护和抢修提供便利知识点4:小电流接地选线的优势与不足- 优势:小电流接地选线能够减小故障电流的范围,保护设备和人身安全;对系统的影响小,不会影响系统的正常运行;能够方便地检测和定位故障- 不足:小电流接地选线需要适当的接地电阻和保护装置来实现,增加了系统的成本;对系统的一些特殊设备会产生电磁干扰和电压波动的影响,需要进行特殊的处理综上所述,小电流接地选线是一种有效的电力系统保护措施,通过合理的选线方式和接地装置,可以保护设备的安全性和人身安全,同时也可以用于静电保护、防雷保护和故障检测等方面。
小电流接地及故障选线浅析摘要:本文针对小电流接地系统单项接地故障及小电流选线装置,介绍了选线装置的选线原理,分析了不同选线装置选线方法。
研究了选线装置发生误判的原因,并总结了工程中采取的改善措施。
为工程应用中小电流选线装置的使用提供了参考依据。
关键词:小电流接地系统小电流接地故障单相接地故障小电流选线装置选线误判1概述电力系统的中性点接地方式是一个综合性的技术问题,它与系统的供电可靠性、人身安全、设备安全及绝缘水平等有密切的关系。
电力系统常用的中性点接地方式主要有大电流接地系统:直接接地、经小电抗接地、经低阻接地;小电流接地系统:经高阻接地、经消弧线圈接地、不接地。
随着化工企业对供电可靠性的要求越来越高,小电流接地系统故障选线的重要性日益突出。
配电网故障中绝大部分是单相接地故障。
由于小电流接地系统发生单相接地故障时不形成短路回路,只有系统分布电容引起的很小的零序电流,三相线间电压依然对称,不影响系统正常工作。
但是,小电流接地系统发生单相接地故障时,非故障相对地电压升高,如果发生间歇性弧光接地时,能够引起弧光过电压,系统绝缘受到威胁,容易扩大为相间短路。
因此必须尽快找到故障线路,尽快排除故障。
近些年,我国针对小电流接地系统发生单相接地故障的保护处理作了大量研究,并研制出了具有不同原理的选线装置。
2小电流选线装置选线方法介绍小电流接地选线装置,是一种化工行业中普遍使用的保护设备。
该设备适用于3kV-66kV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线,用于电力系统的变电站、发电厂及石油、化工等大型企业的供电系统,能够指示出发生单相接地故障的线路。
2.1基于(五次)谐波量的方法由于故障点电气设备的非线性影响,故障电流中存在着谐波信号,其中以五次谐波分量为主。
由于消弧线圈对五次谐波的补偿作用仅相当于工频时1/25,可以忽略其影响。
因此,故障线路的五次谐波电流比非故障线路的都大且方向相反,据此现象可以选择故障线路,称为五次谐波法。
小电流接地选线方法引言:在现代社会中,电流作为能源的基础,已经渗透到我们生活的方方面面。
而小电流接地,作为电路和设备运行的必要环节,也成为电气工程中不可或缺的元素之一、小电流接地选线方法,是指在设计和安装电路时,通过合理的选择接地线路,达到最佳的接地效果。
本文将重点探讨小电流接地选线方法,希望能够为读者提供有益的指导。
一、小电流接地的定义和作用1.保护人身安全:当电气设备发生漏电时,通过接地可以将电流进行导引,防止电流通过人体而造成触电危险。
2.保护设备安全:当电气设备发生绝缘故障时,通过接地可以将漏电电流导向地面,从而减少设备的损坏。
3.提高电气系统的可靠性:通过合理的接地系统设计,可以减少感应雷电和静电的干扰,提高电气系统的可靠性和稳定性。
1.选择合适的接地方式:根据电气系统的特点和实际需求,选择合适的接地方式。
常见的接地方式包括TN接地、TT接地、IT接地等。
其中,TN接地适用于小型低压电气系统,TT接地适用于中型低压电气系统,IT 接地适用于高压电气系统。
选择合适的接地方式,可以最大限度地提高接地效果。
2.确定接地电阻:根据电气系统的特点和设计要求,确定接地电阻的大小。
一般来说,接地电阻的值应小于一定范围内的限制值,以保证接地系统的正常运行。
接地电阻的大小与土壤的电阻率、接地体的形状和材料、接地电缆的截面积等因素有关。
3.设计合理的接地系统:根据具体的电气系统要求,设计合理的接地系统。
该系统主要包括接地体、接地装置和接地设备等。
接地体是指将电路中的接地连接至地面的装置,常见的接地体有接地体棒、接地体网、接地体管等。
接地装置是指对接地系统进行连接和接地的装置,常见的接地装置有接地线、接地绳等。
接地设备是指将电气设备的金属壳体接地,常见的接地设备有电气机柜、电气仪表等。
4.确定合适的接地位置:根据电气系统的布置和要求,确定合适的接地位置。
接地位置应具备以下条件:通风良好、便于操作和检修、远离强电场和强磁场、避免水浸和腐蚀等。
小电阻接地成套装置1. 简介小电阻接地成套装置是一种用于对电力系统进行接地保护的设备。
它主要由电阻器、控制器和接地线组成。
小电阻接地成套装置能够有效地将电力系统的电流接地,防止电流对设备和人员造成伤害,同时还能够帮助减小电力系统的故障电流,提高系统的可靠性和安全性。
2. 工作原理小电阻接地成套装置的工作原理十分简单。
当电力系统出现接地故障时,电流通过接地线流入地面,而不流向设备或人员。
接地线中的电阻器起到限制电流的作用,以保证电流不会过大。
控制器则负责监测电流的大小以及接地线的状态,并根据需要进行相应的反应。
3. 设计特点小电阻接地成套装置具有以下设计特点:3.1 小型化小电阻接地成套装置采用紧凑的设计,体积小、重量轻,可以灵活地安装在电力系统的不同位置。
这样一来,无论是在变电站还是在电力线路上,都可以方便地使用小电阻接地成套装置进行接地保护。
3.2 高安全性小电阻接地成套装置具有多重安全保护措施。
它能够实时检测电力系统的接地状态,一旦发现异常情况,如接地电阻过大或接地线断裂,控制器就会立即发出警报,并采取相应的措施,如关闭电源,以保障设备和人员的安全。
3.3 高可靠性小电阻接地成套装置采用高品质的电阻器和控制器,具有良好的耐久性和稳定性。
这使得小电阻接地成套装置能够长时间稳定地工作,不易出现故障,保障电力系统的正常运行。
4. 安装和使用小电阻接地成套装置的安装和使用相对简单。
一般来说,只需将电阻器安装在接地线路上,然后将控制器连接到电力系统,即可开始使用。
在使用过程中,定期检查设备的运行状态和接地线的连通性,确保设备正常工作。
5. 应用场景小电阻接地成套装置广泛应用于各种电力系统中,特别适用于以下场景:•变电站:用于对变电站的电力系统进行接地保护,保障设备和人员的安全。
•电力线路:在电力线路上安装小电阻接地成套装置,可有效减小故障电流,提高电力系统的可靠性。
•工矿企业:对工矿企业的电力系统进行接地保护,防止电流对设备和人员造成伤害。
35kV输电线路小电流接地系统单相接地处理摘要:本文首先介绍了大、小电流接地系统区别。
然后详细说明了小电流接地系统单相接地的现象及危害。
最后,结合自身工作实际阐述了35kV小电流接地系统单相接地的处理措施。
关键词:小电流接地系统;单相接地;处理措施1 小电流接地系统和大电流接地系统三相交流电力系统中性点与大地之间的电气连接方式,称为电网中性点接地方式。
电力系统的中性点接地方式是一个综合性的技术问题,涉及电网的安全、可靠、经济运行;同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说,电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式,它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信等有着密切的关系。
6~35kV配电网一般采用小电流接地方式,即中性点非有效接地方式,包括中性点不接地、高阻接地、经消弧线圈接地方式等。
在小电流接地系统中发生单相接地故障时,由于中性点非有效接地,故障点不会产生大的短路电流,因此允许系统短时间带故障运行。
这对于减少用户停电时间,提高供电可靠性是非常有意义的。
小电流接地系统特别是35kV及以下的小接地系统,由于线路分支多,走向复杂,电压等级较低,在设计施工中质量不易保证,运行中发生接地故障的几率很高。
而单相接地是小电流接地系统中最常见的一种临时性故障,多发生在潮湿、多雨天气。
2 小电流接地系统单相接地的现象小电流接地系统通常配有绝缘监察装置,将母线电压互感器其中一个绕组接成星形,利用电压表监视各相对地电压,另一绕组接成开口三角形,接入过电压继电器,反应接地故障时出现的零序电压,当小电流接地系统发生单相接地时,一般出现下列现象:(1)电压。
三相电压表指示值不同,线电压仍对称,不影响用电设备的正常供电。
单相完全接地时电压一般显示为接地相电压为零,其余两相电压升至线电压,单相不完全接地时,电压一般显示为接地相电压降低,非故障两相电压升高。
小电流接地系统单相接地故障处理接地故障是指电力系统中出现了与大地接触的故障现象。
在接地系统中,如果出现了单相接地故障,即只有一相与大地发生接触,这会导致电流通过接地系统流回地面,引起故障。
小电流接地系统通常是指电力系统的中性点通过阻抗与地接触,形成了电流很小的接地系统。
这种接地系统一般用于高压输电线路和变电站等高压设备中,其主要目的是提高系统的可靠性,减少对设备的损坏以及降低触电危险。
但是,当出现单相接地故障时,小电流接地系统的电流会增大,因此需要采取适当的处理措施来保证系统的安全和可靠运行。
针对小电流接地系统单相接地故障的处理需要遵循以下步骤:1. 故障检测与确认首先需要通过系统的保护装置来检测故障,并确认是否为单相接地故障。
保护装置一般包括过电流保护、零序电流保护、差动保护等。
如果保护装置发出故障信号,并且确认为单相接地故障,就需要进行下一步的处理。
2. 故障隔离与排除在确认故障后,需要尽快对故障点进行隔离,防止故障扩大和对系统的影响进一步加剧。
隔离方式一般是通过断开与故障点相关的开关或隔离刀闸来实现。
同时,需要将相关设备进行检修或更换,确保设备的正常运行。
3. 系统保护与稳定在故障隔离和排除后,需要对系统进行保护和稳定处理。
这包括对系统进行校验和调整,确保系统的保护装置和自动化控制装置的正常工作。
同时,需要对系统的稳定性进行评估和调整,确保系统的频率、电压和功率等指标在正常范围内。
4. 故障分析与处理在完成故障隔离和保护稳定处理后,需要对故障进行分析和处理,找出故障的原因和影响,并采取相应的措施进行处理。
一般来说,小电流接地系统的单相接地故障可能是由设备的绝缘击穿、电缆断裂、接地电阻变化等原因引起的。
需要对造成故障的原因进行分析,并采取预防措施,避免类似的故障再次发生。
5. 故障恢复与运行最后,需要对系统进行恢复和运行。
这包括对隔离设备和故障设备进行恢复和检修,并逐步将系统恢复到正常运行状态。
SML系列小电流接地保护装置分散式SML(CO)型设计使用手册三信电气有限责任公司SANXIN ELECTRICAL CO.,LTD 公司电话:0317-******* 130********目录一、功能和特点 (1)二、技术参数…………………………………… 1∽2三、基本操作…………………………………… 3∽8四、通讯规约…………………………………… 8∽9五、安装及接线………………………………… 9∽11六、附录1 (11)七、装置组屏、设计及接线图 (12)一、功能和特点SML(CO)型小电流单相接地选线保护装置是分散式结构的新型产品,其主要功能和特点如下:·安装及维护非常方便:可就地安装,无需铺设大量电缆,零序电流互感器的极性易于处理。
·判线准确:多CPU并行运算方式,全数字化处理技术的使用,高可靠性和高抗干扰能力的设计,使其对人工接地﹑间歇性接地﹑弧光接地﹑伴随铁磁谐振接地均能判线准确。
且系统发生谐振,装置不误动作。
·速度快:0.5秒时间内可判断10次结果。
·灵敏度高:二次側零序电流分辨率为1mA。
·适用范围宽:判线不受出线回路多少,系统运行方式,系统接地情况及中性点状态(中性点不接地、中性点经消弧线圈接地、中性点经电阻接地)的影响。
·带方向:可区分母线和出线。
·继电保护配合简单:判线时间、跳闸时间、跳母联分段时间均可编程设定,用户可以根据系统实际情况,继电保护的时序配合要求,合理选择。
·跳闸方式可选:脉冲式、常开或常闭式。
·多种报警功能:发生单相接地时,蜂鸣器报警、中央信号输出点亮光字牌报警,掉电以及故障自诊断报警。
·复归重判功能:发生单相接地时,可人工复归重判,接地解除自动复归。
·通讯功能:具有RS232、RS485两种硬件接口,和上位机可实现点对点主报式、主从式通讯。
·信息储存功能强大:可储存最近接地的640条接地信息。
每条接地信息包括线路编号、接地日期、时间、解除时间。
直接查阅,掉电不丢失。
接地信息须密码清除,防止误操作将信息丢失,同时也避免了以往微打易出故障、换纸及小纸条不便保存等诸多不便。
二、技术参数1、装置构成及型号·整套装置由中央宏控器SMLC和目标微控器SMLO两部分通过级联总线电缆连接而成。
其中目标微控器SMLO的数目为系统的出线回路数,装置的结构示意图如图1所示。
图 1 结构示意图·型号SML(CO)表示目标微控器表示中央宏控器表示新一代小电流单相接地保护装置产品系列2、规格及参数·母线段数:2·出线回路数:≤40·出线形式:电缆或架空·灵敏度:1mA·通讯接口:RS232、RS485·跳闸出口及容量:脉冲、常开或常闭,DC 24V/5A·功耗:100W·外形尺寸:SMLC:320mm×160mm×260mm SMLO:160mm×80mm×140mm·重量:SMLC:5Kg SMLO:0.5Kg·工作电源:DC 220V±15% 或 AC 220V±15%·环境温度:0℃∽50℃·抗干扰:符合IEC255标准·零序电压、零序电流极性规定:均以母线侧同名端为极性端,具体标注见附录1 中相应的零序电流、零序电压互感器接线图所示。
三、基本操作1、面板功能·中央宏控器SMLC前面板示意图如图2所示。
图2 中央宏控器前面板示意图1═汉显液晶显示窗 2═拨码开关 3═键盘·拨码开关设定功能如表1所示。
表1 中央宏控器拨码开关位置图拨码号 1 2 3 4 5 6 功能状态拨码开关位置ON ON ON OFF OFF OFF 系统编程OFF ON ON OFF OFF ON 系统运行OFF OFF OFF ON ON OFF 系统自测** 系统自测时应配合目标微控器SMLO拨码开关的设定功能,详见表2。
2、系统编程将6位拨码开关按表1“系统编程”状态行说明,拨至相应位置,装置通电后自动进入系统编程监控状态。
并显示编程主页,如右图所示。
在此状态下,按所提示的选择键,可进行线路编号、接地稳态过渡时间、跳闸时间、跳母联分段时间及运行方式的输入;可进行日期、时钟的设定,编程主页1.编程2.设定(按数字键选择)启判电压的整定。
◆ 编程输入步骤在编程主页下,按键 1 进入右图所示的编 程页。
接着按键 1 则进入线路编程页。
1) 线路编号输入:在线路编程页,如右图所示,装置首先自动 进入Ⅰ母线,序号为 01的状态。
在光标处按数 字键输入该出线的数字编号﹙最多可输入四位数 字),按←┙ 键,将该线路编号写入内存,序号 自动加1,进入下一出线编程。
该段母线编程结束后在光标处直接按 ←┙ 键,装置自动进入母线Ⅱ的线路编程,全部编程结束后,在光标处直接按←┙ 键,则装置自动返回编程页。
注1:若该母线无出线,直接按←┙ 键即可;注2:序号与线路编号的对应关系为:对于每一段母线而言,与SMLC 第一个相联的 SMLO 所对应的出线其序号为01,与序号为01相联的SMLO 所对应的出线其序 号为02… 以此类推。
2) 参数输入: ·延时参数输入在编程页按键 2 ,装置进入参数编程 。
首先自动进入延时参数编程,如右图所示。
按提 示在光标处输入相应时间数字,按 ←┙ 键,该 时间参数写入内存。
此状态共有三个延时参数即 稳态过渡延时(系统发生单相接地时暂态过渡过程时间)、跳闸延时(系统发生单相接地时刻到接地回路跳开所要求的时间)、分段延 时(系统发生单相接地时刻到母联分段跳开所要求的时间)。
注1:分段延时只在跳闸未起作用时才有意义; 注2:若以上参数不要求时,直接按 ←┙ 键即可。
编 程 1. 线路 2. 参数 3. 退出线 路 母 线︰Ⅰ 序 号︰ 01 编 号︰ ▌参 数 过渡延时(秒)︰ ▌·方式参数输入延时参数输入完毕后,装置自动进入系统 方式参数的输入。
如右图所示。
若系统中性点 为不接地或经电阻接地,则判线方式为基波 方式,请输入数字50,再按←┙ 键即可;若系统中性点经消弧线圈接地,则判线方式为五次谐波方式,请输入数字250,再按←┙ 键即可。
系统方式参数输入完毕后,自动进入运行 方式参数的输入。
如右图所示。
若系统两段母 线分开运行,请输入数字00,再按←┙ 键即 可;若系统两段母线母联运行或双母线运行, 请输入数字99,再按←┙ 键即可。
当该参数 输入完毕,装置自动返回编程页。
◆ 设定步骤在编程主页下,按键 2 进入右图所示的 设定页。
接着按键 1 进入时间页。
按键 3 则返回遍程主页。
1) 时间设定时间页如右图所示,按键 1 进入日期 设定;按 2 进入时钟设定;按 3 则退出 返回设定页。
·日期设定日期页如右图所示,在光标处输入年份后按 ←┙ 键,自动进入月份输入,依此类推,待 最后一项输入完毕,再按 ←┙ 键,则自动 返回时间页。
参 数 系统方式︰▌ (基波:50) (谐波:250)参 数 运行方式︰▌ (分段:00) (其它:99)设 定 1. 时间 2. 启判电压 3. 退出 1. 日期 2. 时钟 3. 退出年﹕▌ 月﹕ 日﹕·时钟设定时钟设定方法与日期相同,只是输入完秒 后,时钟页开始走表,再按←┙ 键,则 自动返回时间页。
2) 启判电压整定启判电压整定页如右图所示,并显示整定 的启判电压,调整电位器W1获得所要求的整 定电压。
出厂整定为30V ,按 ←┙ 键返回设 定页。
◆ 功能键的使用1) 查阅 键的功能系统编程过程中,在任何输入状态,均可按 查阅 键查看该项数据,连续按查阅 键,可继续查阅,直至该组编程查完且返回上一级编程页为止。
2) 清零 键的功能系统编程过程中,不论是输入数据还是查阅,若发现数据有误,均可按 清零 键, 清除错误数据,再输入正确数据,按←┙ 键即可。
3) 设定 键的功能在系统编程状态,依次按 设定 7 8 键,可将内存接地信息清除。
装置第一次使用 时,内存接地信息必须清除。
清除显示如右图 所示,按 复位 键返回编程主页。
3、系统运行中央宏控器SMLC 与目标微控器SMLO 连接好后,首先将全部SMLO 内部机芯线路板上的四位拨码开关按表2“系统运行”状态行说明,拨至相应位置;然后将SMLC 六位拨码开关按表1“系统运行”状态行说明,拨至相应位置,则装置自动进入运行状态。
◆ 装置自检每次装置进入运行状态,都要进行自检,若有错误,则指示错误信息,详见附录1。
时﹕▌ 分﹕ 秒﹕启判电压(V ):接 地 信 息 清 零 OK !若自检正常,显示窗显示“OK”后,便自动进入判线监视状态。
◆目标微控器 SMLO 面板、拨码开关说明1)S MLO面板示意图如图3所示图32)SMLO拨码开关设置表2 SMLO 目标微控器拨码开关位置表拨码号 1 2 3 4 系统状态系统方式拨码开关位置OFF ON OFF OFF 系统自测基波ON OFF OFF ON 系统运行OFF ON ON OFF 系统自测谐波ON OFF ON ON 系统运行◆系统监控运行装置自检正常后,进入系统监控状态。
若系统正常,则显示如右图所示的提示页。
在此状态下装置可进行自测、接地信息查阅、接受上位机查询。
1)系统自测此为系统全模拟仿真功能,为用户检测装置是否正常提供了方便。
首先按住 1# SMLO目标微控器前面框左右两侧的卡头,将机芯轻轻拉出,可看到线路板上有一四位拨码开关,按表2说明将每位拨码拨至相应的自测位置,然后将SMLC中央宏控器前面板上的六位拨码开关按表1说明拨至相应位置,则装置开始自测。
并显示1#线路报警。
按SMLC的复归键,将1# SMLO 的拨码开关恢复至“系统运行”状态,再将2# SMLO目标微控器的拨码开关拨至“系统自测”状态,按SMLC的重判键则进行2# SMLO的自测,依次类推。
若发现某线路SMLO报警不正确,则可能此SMLO出系统运行状态good !2006/03/08 08/38/18现了故障,自测完成后,将SMLC 拨码开关恢复至“系统运行”状态即可。
2) 接地报警当线路发生接地时,SMLC 启判,判线结果 显示在显示屏上,如右图所示。
同时蜂鸣器报 警,点亮光字牌,接地线路SMLO 报警指示灯 绿灯亮。
并可跳闸和母联分段,向上位机报告 接地信息。
在此状态下按 复归 键,可解除上述报警信息,再按 重判 键,又重新启动判 线。
