剩余电流动作保护装置详解

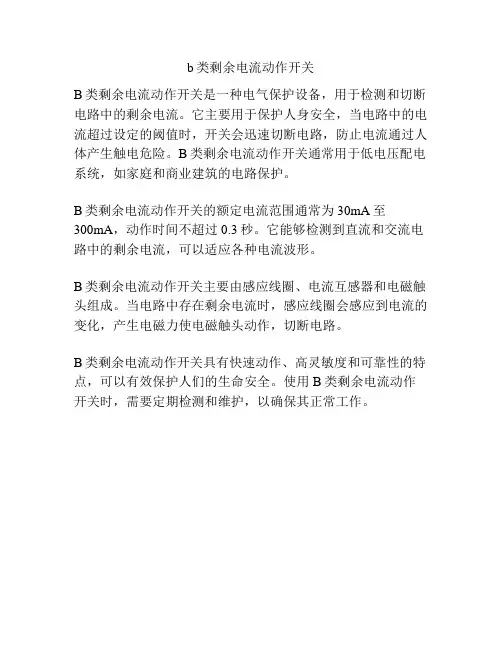

b类剩余电流动作开关
B类剩余电流动作开关是一种电气保护设备，用于检测和切断电路中的剩余电流。

它主要用于保护人身安全，当电路中的电流超过设定的阈值时，开关会迅速切断电路，防止电流通过人体产生触电危险。

B类剩余电流动作开关通常用于低电压配电系统，如家庭和商业建筑的电路保护。

B类剩余电流动作开关的额定电流范围通常为30mA至
300mA，动作时间不超过0.3秒。

它能够检测到直流和交流电路中的剩余电流，可以适应各种电流波形。

B类剩余电流动作开关主要由感应线圈、电流互感器和电磁触头组成。

当电路中存在剩余电流时，感应线圈会感应到电流的变化，产生电磁力使电磁触头动作，切断电路。

B类剩余电流动作开关具有快速动作、高灵敏度和可靠性的特点，可以有效保护人们的生命安全。

使用B类剩余电流动作开关时，需要定期检测和维护，以确保其正常工作。

一、保护器动作后故障点查找




2.试送投运法 应先查找是漏电保护自身故障，还是外部故障。具体 办法是： 先切断电源，再将剩余电流动作保护器的漏电检测互 感器负荷侧引线全部拆除（家用）再接通电源，若保护器 无法投运，则为保护器自身故障。 如能正常运行则保护器无问题，在查找故障是发生在 配电盘上还是外线。 具体方法是：先切断电源，将配电盘上各路开关全部 拉开，再接通电源，若不能运行，则配电盘上有故障。例 如，相线、中性线跨接在保护器的零序互感器两侧、保护 器保护范围与其他未保护线路回路混接等。 或该保护器范围与其他未受保护线路回路混接等；如 能正常运行则配电盘上无故障。当确认故障发生在外线上 时，可采用分线查找法查故障点。


手持、移动、家电器，家电插座用电器。
10(30)毫安动电流， 快速动作保护器。


30（50）为中级， 动作时间带延时。
50（200）总保护， 100（300）地潮湿。
第七节 剩余电流动作保护器安装与接线





一、安装要求 （1）保护器的安装位置应避开邻近导线和电气设备 的磁场干扰。尽量远离交流接触器、电流互感器、大电流 母线等有磁场产生的地方（上下、左右、前后均离开 200mm以上），以免使剩余电流动作保护器误动作。 （2）组合式剩余电流动作保护器的零序电流互感器 为穿心式时，其穿越的回路电线应并拢绞合后再进行穿过， 且在两端保持不小于100mm的长度后方可分开，防止在正 常情况下不平衡漏磁通引起误动作。 （3）组合式漏电保护器的外接控制电路应严格按产 品说明书接线。控制电线采用铜芯绝缘电线，截面不小于 1.5mm2。 （4）电动机及其他电器设备安装剩余电流动作保护 器之后，其金属外壳仍应采用保护接地。 漏电保护器配用交流接触器不宜采用380V,而宜采用220V。

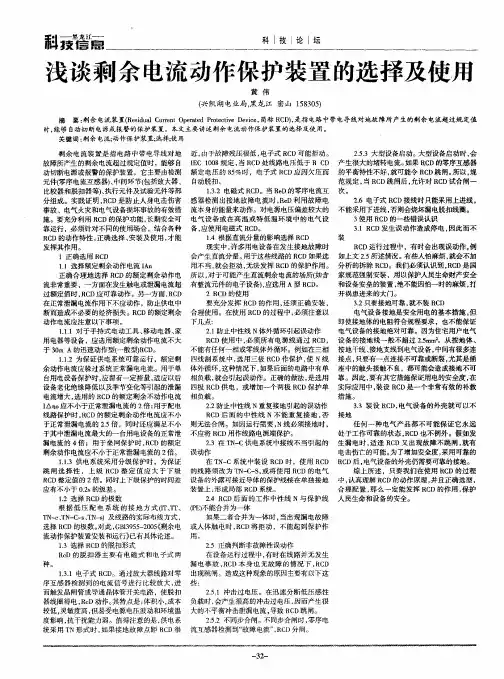

浅谈剩余电流动作保护的设置剩余电流动作保护指的是在电气设备中设置一个电流保护装置，当电流超过了设定值时会发生保护动作，以避免设备损坏、人身安全事故等。

所谓剩余电流，即是指线路中由于漏电、绝缘降低等原因所引起的电流不平衡，这些电流在正常情况下不会被检测到，但一旦达到一定程度就会产生一定的危害，因此需要进行剩余电流动作保护的设置。

本文将从剩余电流动作保护的必要性和设置的注意事项两个方面进行讨论。

一、剩余电流动作保护的必要性电气设备发生故障可能会导致电路漏电，如果漏电电流超过设定值，就会触发剩余电流动作保护器，从而切断电路，起到保护电气设备和人身安全的作用。

剩余电流动作保护器的主要作用就是及时探测电路的漏电情况，并在漏电电流过大时自动断电，从而保证电气设备运行的安全可靠性。

此外，剩余电流动作保护器还可以有效地保护人身安全，防止触电而导致的危险事故。

因此，在电气设备的维护和管理过程中，剩余电流动作保护的设置显得尤为重要。

二、剩余电流动作保护的设置注意事项剩余电流动作保护器的可靠性取决于其正确的设置，因此，在进行剩余电流动作保护的设置时，需要注意以下几点：1、选择合适的动作电流值在进行剩余电流动作保护设置时，需要根据不同的电气设备和线路的特点来选择不同的动作电流值。

一般情况下，在计算动作电流值时，需要考虑设备的额定电流、线路的长度、载流导线断面积等因素。

2、合理选择剩余电流动作保护器不同的剩余电流动作保护器具有不同的功能和特点，需要根据实际情况和需求选择合适的保护器。

在选择剩余电流动作保护器时，需要考虑其额定电压、额定电流、断开时间等因素。

3、注意保护装置的正确接线在进行剩余电流动作保护的设置时，需要注意保护装置的正确接线。

一般情况下，保护装置的相序接线应正确，且不同制造厂家的接线方式也可能不同，因此需要根据设备的型号和厂家的操作手册进行正确接线。

4、定期进行检测和维护剩余电流动作保护器是一种电气保护装置，需要定期进行检测和维护。

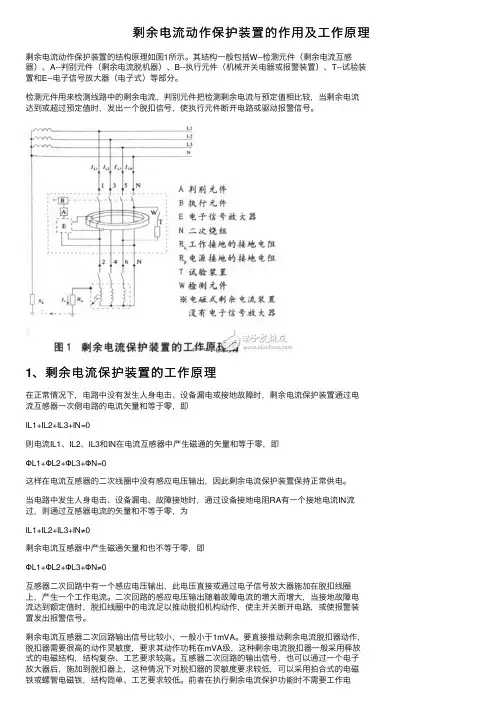

剩余电流动作保护装置的作⽤及⼯作原理剩余电流动作保护装置的结构原理如图1所⽰。

其结构⼀般包括W--检测元件（剩余电流互感器）、A--判别元件（剩余电流脱机器）、B--执⾏元件（机械开关电器或报警装置）、T--试验装置和E--电⼦信号放⼤器（电⼦式）等部分。

检测元件⽤来检测线路中的剩余电流，判别元件把检测剩余电流与预定值相⽐较，当剩余电流达到或超过预定值时，发出⼀个脱扣信号，使执⾏元件断开电路或驱动报警信号。

1、剩余电流保护装置的⼯作原理在正常情况下，电路中没有发⽣⼈⾝电击、设备漏电或接地故障时，剩余电流保护装置通过电流互感器⼀次侧电路的电流⽮量和等于零，即IL1+IL2+IL3+IN=0则电流IL1、IL2、IL3和IN在电流互感器中产⽣磁通的⽮量和等于零，即ΦL1+ΦL2+ΦL3+ΦN=0这样在电流互感器的⼆次线圈中没有感应电压输出，因此剩余电流保护装置保持正常供电。

当电路中发⽣⼈⾝电击、设备漏电、故障接地时，通过设备接地电阻RA有⼀个接地电流IN流过，则通过互感器电流的⽮量和不等于零，为IL1+IL2+IL3+IN≠0剩余电流互感器中产⽣磁通⽮量和也不等于零，即ΦL1+ΦL2+ΦL3+ΦN≠0互感器⼆次回路中有⼀个感应电压输出，此电压直接或通过电⼦信号放⼤器施加在脱扣线圈上，产⽣⼀个⼯作电流。

⼆次回路的感应电压输出随着故障电流的增⼤⽽增⼤，当接地故障电流达到额定值时，脱扣线圈中的电流⾜以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。

剩余电流互感器⼆次回路输出信号⽐较⼩，⼀般⼩于1mVA。

要直接推动剩余电流脱扣器动作，脱扣器需要很⾼的动作灵敏度，要求其动作功耗在mVA级，这种剩余电流脱扣器⼀般采⽤释放式的电磁结构，结构复杂、⼯艺要求较⾼。

互感器⼆次回路的输出信号，也可以通过⼀个电⼦放⼤器后，施加到脱扣器上，这种情况下对脱扣器的灵敏度要求较低，可以采⽤拍合式的电磁铁或螺管电磁铁，结构简单、⼯艺要求较低。

ｌ正 确 选 用 Ｒ Ｄ Ｃ
Ｒ Ｄ运行 过程 中，有时会 出现误动作 Ｃ 例 如 上文 ２５所述情况。有些人怕麻烦 。 ． 就会不加 分 析的拆除 Ｒ Ｄ Ｃ 。我们必须认识 到 ， Ｃ Ｒ Ｄ是国 １ ． １选择额定剩余 动作电流 Ｉｎ Ａ 正确合理地 选择 Ｒ Ｄ的额定 剩余 动作电 所 以 ， Ｃ 对于可能产生直流剩余电流的场所 （ 如含 家规范强制安装 ，用以保护人 民生命财产安全 ， 应选用 Ａ型 Ｒ Ｄ Ｃ。 和设备安垒 的装置 ， 绝不能因怕一时的麻烦 ， 打 流非常重要 ， 方面在 发生触 电或泄漏电流超 有整流元 件的电子设备） 一 过额定值时 ， Ｃ Ｒ Ｄ应可靠动作。另一方面 ， Ｃ Ｒ Ｄ ２ Ｒ Ｄ的 使用 Ｃ 开祸患进来的大门。 在正常泄漏电流作用下 不应动作 ，防止供电中 要 充分发挥 Ｒ Ｄ的作 用 ， Ｃ 还须正确安装 ， ３ 只要接地可靠 ， ． ２ 就不装 Ｒ Ｄ Ｃ 电气设备 接地是安全用 电的基本措 施 ， 但 断而造成不必要的经济损失。 Ｃ Ｒ Ｄ的额定剩余 合理使用。在使用 Ｒ Ｄ的过程 中， Ｃ 必须注意 以 动作 电流应注意以下事项 。 下几点： 即使接地体的电阻符合规程要求 ，也不能保证 电气设备 的接地绝对可靠 。因为住宅用户电气 １． ． １对于手持式电动工具 、 １ 移动电器、 家 ２１ ． 防止 中性线 Ｎ体外循环引起误动作 用 电器等设备 ， 应选用额定剩余动作电流不大 Ｒ Ｄ使用 中， 须所有 电源线通 过 Ｒ Ｄ 设备 的接地线一般不超过 ２ ｒ ａ Ｃ 必 Ｃ ， ， ｍ 。从按地体 、 ５ ａ 于 ３ ｍ Ａ的迅速动作 型（ ￣） Ｄ。 ０ 一般 ＲＣ 不能有任何 一相或零线体外循环。例如在三相 按地干线 、 接地支线到电气设备 ， 中间有很多连 只要有一点连接不可靠或断裂 ， 尤其是插 １． ． ２为保证供 电系统 可靠 运行 ， 定剩 四线制系统 中， 用三极 Ｒ Ｄ作保护 ， Ｎ线 接点 ， １ 额 选 Ｃ 使 这种情况下 ， 如果后面的电路 中有单 座 中的触头接触不 良， 都可能会造成接地不可 余动作电流应躲过系统 正常漏 电电流。用于单 体 外循环 ， 台用 电设备保护时 ， 留有一定裕量 ， 应 适应以后 相 负载， 就会 引起误动作。正确 的做法 ， 是选用 靠 。因此 ， 要有其它措施保证用电的安全度 ， 在 设备老化绝缘降低以及季节变化等引起的泄漏 四极 Ｒ Ｄ供电 ，或增加一个两极 Ｒ Ｄ保护单 实 际应用 中， Ｃ Ｃ 装设 Ｒ Ｄ是一个非常有 效的补救 Ｃ 措施 。 电流增大 ， 选用的 Ｒ Ｄ的额定剩余不动作电流 相 负 载 。 Ｃ Ｉ ｏ Ａｎ 应不小于正常泄漏 电流 的 ２倍 ； 用于配电 ２ 防止 中性线 Ｎ重复接地引起的误动作 － ２ ３３装设 Ｒ Ｄ， ． Ｃ 电气设 备的外壳就可 以不 ＲＣ Ｄ后 面的 中性线 Ｎ不能 重复 接地 ， 否 接 地 线路保护 时， Ｃ Ｒ Ｄ的额定剩余动作 电流应 不小 于正常泄漏 电流 的 ２５倍 ，同时还应满 足不小 则无法合 闸。如 因运行需要 ， ． Ｎ线必须接地时 ， 任何一 种 电气 产品都 不可能保证 它永远 于其 中泄漏电流最 大的一 台用 电设备的正常泄 不应将 Ｒ Ｄ用作线路 电源端保护。 Ｃ 处 于工作 可靠 的状态 ， Ｃ Ｒ Ｄ也不例外 。假如发 ２ ＿ Ｔ～ ３在 Ｎ Ｃ供电系统中接线不当引起的 生漏 电时 ， 适逢 Ｒ Ｄ又 出现故 障不 跳闸 ， Ｃ 就有 漏 电流 的 ４ ；用于垒网保护时 ， Ｃ 倍 Ｒ Ｄ的额定 剩余动作电流应不 小于正 常泄漏 电流的 ２ 。 误动作 倍 电击伤亡的可能。 为了增加安全度 ， 采用可靠 的 １ ． 电系统采用分级保护 时，为保证 ．３供 １ 在Ｔ— Ｎ Ｃ系统 中装设 Ｒ Ｄ时 ，使用 ＲＣ Ｒ Ｄ后 ， Ｃ Ｄ Ｃ 电气设备的外壳仍需要可靠的接地 。 Ｎ Ｃ Ｓ 或将使用 Ｒ Ｄ的电气 Ｃ 跳 闸选 择 性 ，上 级 Ｒ Ｄ整 定 值应 大 于下级 的线路须改为 Ｔ — — ， Ｃ 综上所述 ，只要 我们 在使用 Ｒ Ｄ的过程 Ｃ Ｒ Ｄ整定值的 ２ 。同时上下级保护的时间差 设备 的外露可接近导体 的保护线接在单独接地 中， Ｃ 倍 认真理解 Ｒ Ｄ的动作 原理 ， Ｃ 并且正确选型 ， 应 有 不 小 于 ０２ ． ｓ的级 差 。 装置上 ， 形成局部 Ｒ Ｄ系统。 Ｃ 合理配 嚣 ， 那么一 定能发挥 Ｒ Ｄ的作用 ， Ｃ 保护 １ 选 择 ＲＣ 的 极 数 ． ２ Ｄ ２４ ＲＣ ． Ｄ后 面的工作 中性线 Ｎ与保 护线 人 民生命和设备的安全 。 根 据低 压 配 电系 统 的接 地 方 式 （ 、 ｒ ｆＥ不能合并 为一体 ｒ ＿、 Ｐ） ｒｒ Ｔ ～ 、Ｎ Ｃ ｓＴ —） Ｎ ｃＴ — — 、 Ｎ ｓ 及线路 的实际布线方式 ， 如果 二者合并 为一体 时 ， 当出现漏电故障 选择 Ｒ Ｄ的极数。 Ｃ 对此 ， Ｂ３ ５ — ｏ ５ 剩余 电 或人体触 电时 ， Ｃ Ｇ １ ５２ｏ（ ９ （ Ｒ Ｄ将拒 动 ， 能起到保护作 不 流动作保护装置安装 和运行》 已有具体论述 。 用。 １ ＿ ３选择 Ｒ Ｄ的脱 扣形式 Ｃ ２ ． ５正确判断非故 障性误动作 Ｒ Ｄ的脱 扣器主 要有 电磁式和 电子式 两 ｃ 在设备运行 过程 中 ， 有时在线路并无发生 种。 漏 电事 故 ， Ｃ Ｒ Ｄ本身也 无故 障 的情 况下 ， Ｃ ＲＤ １． ． １电子式 Ｒ Ｄ ３ Ｃ 。通过放大器线路对零 出现跳闸。造成这种现象的原 因主要有 以下这 序互感器检 测到的电流信号进行 比较放大 ， 进 些 ： 而触发晶闸管或导 通晶体管开关 电路 ， 使脱扣 ２． ． １冲击过 电压 。在迅速 分断低压感性 ５ 器线圈得电 ， ｃ 动作 。 特点是 ： ＲＤ 其 体积小 ， 本 负载 时， 成 会产生很高的 冲击过电压 ， 因而产生很 较低 ， 灵敏度高 ， 易受 电源 电压波动和环境温 大的不平衡 冲击泄漏电流 ， 但 导致 Ｒ Ｄ跳 闸。 Ｃ 度影响 ， 抗干扰能力 弱。值得注意的是 ， 供电系 ２ ． 同步合闸。 ．２不 ５ 不同步合闸日 ， 寸 零序 电 故障电流” Ｒ Ｄ分闸。 ，Ｃ 统采用 Ｔ Ｎ形式时 ， 如果接地故障点距 Ｒ Ｄ很 流互感器检测到“ Ｃ

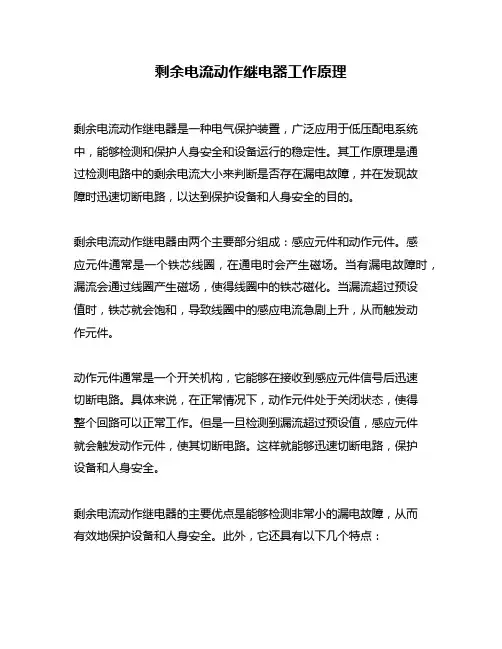

剩余电流动作继电器工作原理剩余电流动作继电器是一种电气保护装置，广泛应用于低压配电系统中，能够检测和保护人身安全和设备运行的稳定性。

其工作原理是通过检测电路中的剩余电流大小来判断是否存在漏电故障，并在发现故障时迅速切断电路，以达到保护设备和人身安全的目的。

剩余电流动作继电器由两个主要部分组成：感应元件和动作元件。

感应元件通常是一个铁芯线圈，在通电时会产生磁场。

当有漏电故障时，漏流会通过线圈产生磁场，使得线圈中的铁芯磁化。

当漏流超过预设值时，铁芯就会饱和，导致线圈中的感应电流急剧上升，从而触发动作元件。

动作元件通常是一个开关机构，它能够在接收到感应元件信号后迅速切断电路。

具体来说，在正常情况下，动作元件处于关闭状态，使得整个回路可以正常工作。

但是一旦检测到漏流超过预设值，感应元件就会触发动作元件，使其切断电路。

这样就能够迅速切断电路，保护设备和人身安全。

剩余电流动作继电器的主要优点是能够检测非常小的漏电故障，从而有效地保护设备和人身安全。

此外，它还具有以下几个特点：1. 灵敏度高：剩余电流动作继电器能够检测到非常小的漏电故障，通常为几毫安（mA）级别。

2. 可靠性高：由于其结构简单、工作原理稳定可靠，因此在使用过程中不易出现误动作或误报警。

3. 安装方便：剩余电流动作继电器体积小、重量轻，安装简便，不需要额外的控制线路。

4. 维护成本低：由于其结构简单、可靠性高，在使用过程中无需特殊维护。

总之，剩余电流动作继电器是一种重要的保护装置，在低压配电系统中应用广泛。

通过检测漏流大小来判断是否存在漏电故障，并在发现故障时迅速切断电路，以达到保护设备和人身安全的目的。

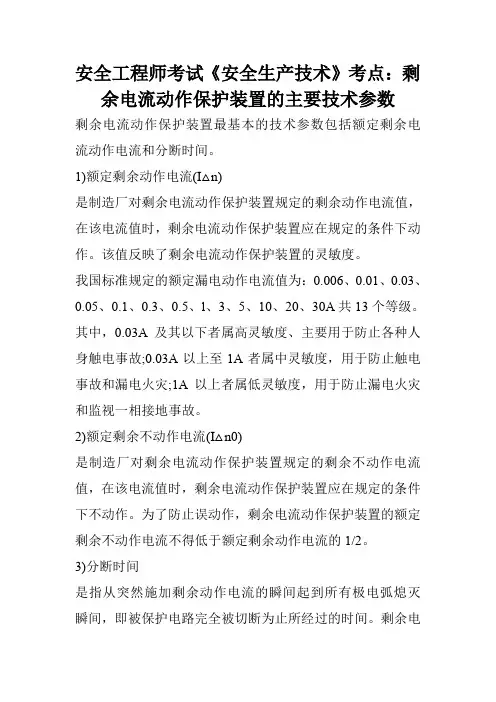

安全工程师考试《安全生产技术》考点：剩余电流动作保护装置的主要技术参数剩余电流动作保护装置最基本的技术参数包括额定剩余电流动作电流和分断时间。

1)额定剩余动作电流(I△n)是制造厂对剩余电流动作保护装置规定的剩余动作电流值，在该电流值时，剩余电流动作保护装置应在规定的条件下动作。

该值反映了剩余电流动作保护装置的灵敏度。

我国标准规定的额定漏电动作电流值为：0.006、0.01、0.03、0.05、0.1、0.3、0.5、l、3、5、10、20、30A共13个等级。

其中，0.03A及其以下者属高灵敏度、主要用于防止各种人身触电事故;0.03A以上至1A者属中灵敏度，用于防止触电事故和漏电火灾;1A以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。

2)额定剩余不动作电流(I△n0)是制造厂对剩余电流动作保护装置规定的剩余不动作电流值，在该电流值时，剩余电流动作保护装置应在规定的条件下不动作。

为了防止误动作，剩余电流动作保护装置的额定剩余不动作电流不得低于额定剩余动作电流的1/2。

3)分断时间是指从突然施加剩余动作电流的瞬间起到所有极电弧熄灭瞬间，即被保护电路完全被切断为止所经过的时间。

剩余电流动作保护装置根据分断时间的不同，分为一般型和延时型两种。

延时型剩余电流动作保护装置人为地设置于延时，以适应分级保护的需要，主要用于分级保护的首端，仅适用于I△n>0.03A的间接接触电击防护。

延时型剩余电流动作保护装置的延时时间优选值为：0.2、0.4、0.8、1、1.5、2s.分级保护时，延时型剩余电流动作保护装置延时时间的级差为0.2s。

我国标准规定的直接接触电击补充保护用剩余电流动作保护装置的最大分断时间见表2---5。

编辑推荐：注册安全工程师教材2015年注册安全工程师合格标准2015注册安全工程师成绩查询入口安全工程师考试零基础双师资高效通关。

剩余电流动作保护器的一般要求剩余电流动作保护器是一种重要的电气保护装置，用于检测电路中的剩余电流，一旦发现超过设定的阈值，则会迅速切断电源，以保护人身和电气设备的安全。

在实际应用中，剩余电流动作保护器需要满足一些一般要求，以确保其正常运行和可靠性。

以下是剩余电流动作保护器的一般要求。

1.灵敏度要求：剩余电流动作保护器应具有高灵敏度，能够及时检测到发生的任何剩余电流。

一般来说，剩余电流动作保护器的动作灵敏度应不大于30mA。

2.动作速度要求：剩余电流动作保护器应具有快速的动作速度，一旦检测到超过设定的阈值的剩余电流，应能够在0.1秒内切断电源，以减小电击事故的发生。

3.可靠性要求：剩余电流动作保护器应具有良好的可靠性，能够长时间稳定工作，不受外界干扰，且能够正确地辨别正常工作情况和故障情况。

4.耐电压能力要求：剩余电流动作保护器应具有足够的耐电压能力，能够适应不同电压等级的电气设备。

一般来说，剩余电流动作保护器的额定电压应不小于断路器或开关的额定电压。

5.防护等级要求：剩余电流动作保护器应具有足够的防护等级，能够在恶劣的环境条件下正常运行。

一般来说，剩余电流动作保护器应至少达到IP20的防护等级。

6.温度范围要求：剩余电流动作保护器应具有广泛的工作温度范围，能够适应不同的气候条件和工作环境，一般来说，剩余电流动作保护器的工作温度范围应为-25℃到+40℃。

除了以上的一般要求外，根据不同的应用场景和具体要求，剩余电流动作保护器还可能需要满足其他特殊要求，比如抗干扰能力、抗振动能力、抗电磁干扰能力、防护遥控法的要求等。

因此，在选择剩余电流动作保护器时，需要根据实际需求和工作环境，综合考虑以上一般要求和特殊要求，以选择最适合的剩余电流动作保护器。

漏电电流动作保护器(剩余电流动作保护器)漏电电流动作保护器，也称为剩余电流动作保护器，是一种安全电器设备，旨在保护人们免受漏电电流的危害。

它是一种自动开关装置，可以检测和切断电路中的漏电电流，从而防止电击事故的发生。

漏电电流是指电流在绕过正常电路的路径下通过人体或其他导体接触地面或接地体而形成的电流。

这种电流的发生可能是由于电器设备出现故障、电线磨损、绝缘失效或其他原因引起的。

漏电电流通常无法被普通的保险丝或断路器所检测和切断，因此需要漏电电流动作保护器来提供额外的保护。

漏电电流动作保护器的工作原理是通过检测电流在线路中的差异来实现的。

它通过在电源线和地线之间安装一个电流变压器来检测任何漏电电流的存在。

如果监测到电流的不平衡或超出设定的安全电流值，保护器会立即切断电路，阻止电流继续流过，并防止任何可能的人身伤害事故发生。

漏电电流动作保护器在家庭和工业领域中广泛使用，特别是在潮湿或易发生漏电的环境中。

它可以安装在电源插座、电路分配盒或电器设备上，以提供全面的保护。

一些保护器还具有额外的功能，如过载保护、短路保护和过压保护，以确保电器设备和人身安全。

使用漏电电流动作保护器具有许多好处。

首先，它可以及时切断电路，以防止漏电电流造成的电击事故。

其次，它可以提高电器设备的维护水平，延长其使用寿命。

此外，漏电电流动作保护器还可以节省能源和减少火灾风险，因为它可以检测到电路中的问题，并及时切断电源。

总之，漏电电流动作保护器是一种非常重要的安全设备，它可以帮助保护人们免受漏电电流的伤害。

通过安装和使用这种保护器，我们可以有效地防止电击事故的发生，维护家庭和工作场所的安全。

漏电电流动作保护器的工作原理非常简单而有效。

它通过检测电路中的电流平衡来发现漏电现象。

当电路中的电流进入到异常的路径时，如因电线磨损、设备故障或其他原因导致电流绕过正常的电路而流入地面或其他接地体时，漏电电流动作保护器就会立即起作用。

为了实现这一点，漏电电流动作保护器内置了一个电流变压器和一个差动电流比较器。

剩余电流保护装置的常见故障剩余电流保护装置是一种电气设备，用于监测电路中的剩余电流并触发断路器，以保护人身安全和电气设备的正常运行。

然而，像其他电气设备一样，剩余电流保护装置也可能会发生故障。

本文将介绍一些常见的剩余电流保护装置故障及其原因。

1. 触发器无法动作触发器无法动作是剩余电流保护装置最常见的故障之一。

当电路中出现漏电流时，保护装置应该能够检测到并触发断路器断开电路。

然而，如果触发器无法动作，则装置将不能正常工作。

可能的原因包括：- 触发装置内部零件磨损导致失灵。

- 触发装置连接不良，导致电流无法传递。

- 电路中的电流过小，无法让触发器动作。

解决方法：- 检查触发装置的内部零件是否存在磨损，并进行更换。

- 检查触发装置的连接是否牢固，修复或更换连接件。

- 检查当前电路的电流是否符合触发器的工作要求。

2. 误动作误动作是指没有发生漏电流情况下保护装置触发断路器的现象。

这种故障将直接影响电气设备的正常运行。

可能的原因包括：- 设备自身的故障导致触发装置错误地启动。

- 环境条件的变化（如温度或湿度的改变）导致触发装置错误地启动。

- 触发装置内部元件的老化和故障。

解决方法：- 检查电气设备本身是否存在故障，并进行修复或更换。

- 检查环境条件是否发生了变化，并做出相应的调整。

- 检查触发装置内部元件是否老化，并进行更换。

3. 假动作假动作是指保护装置在发生真正漏电流之前就已触发断路器的现象。

这种故障可能会导致电气设备和系统频繁地中断电源，对设备和系统的正常运行造成严重影响。

可能的原因包括：- 环境条件的变化（如温度或湿度的改变）导致触发装置错误地启动。

- 触发装置内部元件的老化和故障。

- 电气设备本身的运行状态导致了假动作。

解决方法：- 调整环境条件，使其符合触发器的要求。

- 检查触发装置内部元件是否老化，并进行更换。

- 检查电气设备本身的运行状态，修复或更换故障设备。

4. 整体失效整体失效是指剩余电流保护装置完全失去了监测和保护功能的故障。

剩余电流动作保护电器（RCD）的一般要求1.引言剩余电流动作保护电器（Re si du al Cu rre n tD ev ic e，简称RC D），是一种用于保护电路和人身安全的重要电器设备。

本文将介绍RC D的一般要求，包括其定义、工作原理、安装要求以及注意事项。

2.定义R C D是一种能够检测电流差异，并在检测到超过设定值的剩余电流时，迅速切断电路的保护装置。

它通常由电流传感器、比较器、触发装置和断路器等组成。

3.工作原理R C D的工作原理基于基尔霍夫定律和电磁感应定律。

当电路中发生漏电或接触电流体现时，R CD能够检测到电流的不平衡，并立即切断电路。

这种保护机制有效地防止了漏电引起的电击、火灾和设备损坏。

4.安装要求为了确保RC D的正常工作并最大程度地发挥其保护作用，以下是RC D安装时应注意的要求：4.1安装位置R C D应该安装在电路的起始位置，也就是电源进线处。

这样可以确保它能够监测整个电路的剩余电流情况，并在必要时切断电路。

4.2电气连接R C D的电气连接必须符合国家和地区的电气安装规范。

接线应牢固可靠，不得存在电气短路、接触不良等问题，以确保RC D的正常运行。

4.3额定电流选择安装RC D时，需要根据电路的额定电流选择适当的R CD额定电流。

额定电流应略高于电路的额定负荷电流，这样可以在正常负荷下保证RC D的稳定工作。

4.4检测浮地电压在安装R CD之前，应当检测电源系统中是否存在浮地电压。

浮地电压可能导致RC D误动或无法正常工作，因此必须进行检测并采取相应的措施。

5.注意事项在使用和维护RC D时，还需要注意以下事项：5.1定期测试为了保证RC D的可靠性，应定期进行测试，以确认其功能是否正常。

定期测试应按照制造商提供的说明进行，通常是每1至3个月进行一次。

5.2防止误动需要注意在使用过程中避免R C D的误动。

误动可能导致电路意外切断，影响正常用电，因此避免将大功率电器、电动工具等直接连接到R CD上。

剩余电流保护装置的正确接线
剩余电流保护装置是一种电气保护装置，主要用于保护人和设
备免受漏电流的危害。

其原理是利用电流互感器捕捉电路中的漏电流，通过比较与预设值之间的差异来触发保护装置，切断电路。

正
确的接线是保证剩余电流保护装置正确工作的基础，以下是剩余电
流保护装置的正确接线方法。

1. 剩余电流保护装置的接线位置应在电源开关之后，这可以保
证当电路发生漏电流时，保护装置能及时切断电路。

2. 接线前需要确保电气设备的正常运转，并采取正确的安全措施，如断开电源、使用绝缘手套等。

3. 剩余电流保护装置的接线应按照电路图和设备的技术要求进
行连接，确保连接良好，接触可靠。

4. 剩余电流保护装置应接地，接地线应与保护装置上的接地端
子相连。

5. 确认电流互感器的方向，将互感器的一端连接到剩余电流保
护装置上的输入端子，另一端连接到电路的相应位置。

6. 对于交流电路，将保护装置的输出端子连接到负荷或接地线上；对于直流电路，则需要通过一些额外的连接以确保正确的接线。

7. 在接线完成后，需要进行保护装置的测试和校准，以确保其
能够正常工作。

在接线过程中，需要注意安全和接线正确性。

如果存在任何疑
问或不确定性，应联系专业技术人员进行检查和确认。

1。

剩余电流保护装置的常见故障剩余电流保护装置是一种用于检测和保护电气设备和人身安全的关键装置。

它主要用于监测电流是否存在不正常的路径，例如漏电或接地故障，并在发现问题时及时切断电源以防止事故发生。

然而，正如任何电气设备一样，剩余电流保护装置也可能会出现一些常见的故障。

以下是一些常见的剩余电流保护装置故障以及其原因和解决方法。

1. 误动作：这是剩余电流保护装置最常见的故障之一。

误动作是指在没有真正的漏电或故障的情况下，装置错误地切断电源。

这可能会导致设备停机和生产中断。

原因：- 装置内部元件损坏或老化；- 外部干扰引起的误报；- 不当的安装或维护。

解决方法：- 重新启动装置，并检查其是否还存在误动作。

如果问题仍然存在，则可能需要更换设备；- 检查电路和安装是否符合标准要求，重新安装或更改电缆布线；- 定期维护和保养装置，确保其正常运行；- 安装滤波器或其他抗干扰设备，以减少外部干扰的影响。

2. 无法工作：另一种常见的故障是剩余电流保护装置无法正常工作，即无法检测和切断电源。

原因：- 电源问题，例如停电或电源线故障；- 装置损坏或元件故障；- 不正确的接线或连接。

解决方法：- 检查电源供应是否正常，确保电源线连接和插头都没有问题；- 检查装置的外观是否损坏，如果有损坏，可能需要维修或更换装置；- 检查装置的内部元件和电路板是否有可见的损坏或松动的连接；- 确保正确连接电缆，并根据设备说明书进行正确的接线。

3. 无法重置：当剩余电流保护装置触发后，无法重置或重新启动也是一种常见的故障。

原因：- 剩余电流保护装置处于故障状态，需要维修或更换；- 外部电路故障或损坏。

解决方法：- 检查装置的外观和电路，确保没有可见的损坏或故障；- 尝试多次重置装置，如果仍然无法重置，则可能需要进行维修或更换；- 检查相应的电源电路和连接，确保没有损坏或故障。

4. 响应速度变慢：剩余电流保护装置的响应速度变慢可能会导致电气设备或人员受到损害。

剩余电流动作保护器原理剩余电流动作保护器是电气保护设备中的一种，主要用于对电路中的漏电情况进行保护和控制。

其工作原理是依靠测量电路的总电流和零线电流之间的差值来判断是否存在漏电情况，并通过开关断路器来切断电路以保护人身安全和设备运行。

1. 剩余电流及漏电的概念剩余电流是指电路中通过负荷和绕组的总电流与零线电流之间的差值，通常用I△表示，其值等于总电流值与零线电流值之差。

在理想的电路中，总电流等于零线电流，I△为零。

但是在实际应用中，由于电路中存在的漏电现象，总电流与零线电流不一致，造成了剩余电流的产生。

漏电是指电路中由于绝缘损坏或其他原因导致电流泄漏到地面或其他接地容器中的现象。

漏电会导致电路的不稳定和设备的损坏，并对人身安全造成威胁。

我们需要通过剩余电流动作保护器来对电路中的漏电进行保护和控制。

2. 剩余电流动作保护器的工作原理剩余电流动作保护器主要由电流互感器、比例放大器、比较器和继电器等组成。

其工作过程如下：（1）电路连接：将剩余电流动作保护器与电路连接，其中电流互感器连接到电路的总电流端，另一端连接到剩余电流动作保护器的输入端；剩余电流动作保护器的输出端连接到断路器的触发线路。

（2）电流测量和放大：电流互感器将总电流和零线电流的变化转换为剩余电流信号，然后通过比例放大器进行放大，输出到比较器中。

（3）电流比较：比较器将放大后的信号与设定值进行比较，如果检测到剩余电流值超出设定值，则触发继电器，将信号传递给断路器。

（4）断路器动作：断路器在接收到信号后立即切断电路，保护人身安全和设备运行。

3. 剩余电流动作保护器的分类剩余电流动作保护器根据其应用的场合和特点可以分为不同的类型。

常见的剩余电流动作保护器包括以下几类：（1）依据应用场合：主要有家用型、工业型和船用型等不同应用场合的剩余电流动作保护器。

（2）依据材质：可以分为铝壳和塑料壳两种材质的剩余电流动作保护器。

（3）依据额定电流：依据额定电流的不同，可分为32A、63A、125A和250A等不同额定电流的剩余电流动作保护器。

剩余电流保护措施一、引言在低压配电系统中，由于电气设备和线路的故障、绝缘老化等原因，可能会产生剩余电流。

剩余电流不仅会导致电气火灾、电击等安全事故，还会对设备和线路造成损坏。

因此，采取有效的剩余电流保护措施是至关重要的。

本文将详细介绍剩余电流的产生及影响、剩余电流保护装置的工作原理、选择合适的剩余电流保护装置、使用和维护剩余电流保护装置，以及未来展望等方面。

二、剩余电流的产生及影响剩余电流是由于电气设备和线路中的故障或不正常状态，使得电流的一部分流经故障点而不是正常工作回路的现象。

产生剩余电流的原因主要包括设备或线路的绝缘老化、潮湿、尘埃及机械损伤等。

剩余电流可能导致以下问题：1.电气火灾：由于设备或线路的绝缘损坏，接地故障产生的剩余电流可能引发火灾。

2.电击危险：当人身接触带电的相线并形成通路时，就会有电流流过人体，造成电击伤害甚至危及生命。

3.设备损坏：过大的剩余电流可能导致设备或线路的热效应，加速绝缘材料的老化，从而缩短设备的使用寿命。

三、剩余电流保护装置的工作原理剩余电流保护装置（RCD）是一种用于检测剩余电流并切断电源的装置。

其工作原理基于基尔霍夫定律，通过检测三相电流和中性线（N）线的总和是否为零来判断是否存在剩余电流。

当检测到的剩余电流超过设定值时，RCD动作，切断电源，防止事故发生。

RCD具有过载保护和短路保护等功能。

四、选择合适的剩余电流保护装置在选择合适的剩余电流保护装置时，需要考虑以下因素：1.额定剩余动作电流（I△n）：指在规定条件下，能使RCD动作的最小剩余电流值。

根据设备和线路的要求选择合适的I△n值。

2.额定剩余不动作电流（I△no）：指在规定条件下，能使RCD不动作的最大剩余电流值。

合理选择I△no值以避免误动作。

3.额定动作时间（t）：指RCD从检测到剩余电流到完全切断电源所需的时间。

根据应用场景选择合适的t值，以满足安全要求。

4.额定短路分断能力（Icu）：指RCD能够分断的最大短路电流值。

剩余电流保护装置的常见故障剩余电流保护装置（RCD）是一种用于检测和防止人体触电的安全装置。

RCD可以监测电路中的电流差异，如有人体触电风险，则可以在极短的时间内断开电路，起到防止人体触电的作用。

但是，RCD也有可能出现故障，在使用中需要注意以下几个常见故障。

1. 误现动作误现动作是指RCD在正常使用中无故跳闸。

可能是由于过于敏感，对正常电压波动产生反应，也可能是由于具体电路的特性和负载状态引起的。

解决方法：检查是否由于负载问题，可以尝试截取故障时的电路负载，进行功率试验，排除负载问题。

如果无法确定具体原因，可以更换更为适合的RCD。

2. 无法恢复无法恢复是指RCD在被触发后，不能自动恢复，需要手动操作才能重新投入使用。

解决方法：首先检查是否由于内部元件老化、接触不良等原因。

如果是这种情况，需要进行相应的调整或更换元件。

否则，可以考虑更换RCD。

3. 暂态故障暂态故障是指RCD在某些情况下无法抵御短暂的过电压或过电流，导致误动或跳闸。

解决方法：这种故障通常与线路特征和设备噪声有关。

可以通过更改保护装置设置来解决。

4. 电路堆积电路堆积是指由于电闸和电源开关等设备重复触发，导致RCD 系统中的保护装置出现多次跳闸的情况。

解决方法：首先需要检查电器设备是否正常，并排除电器设备本身的问题。

如果是电路问题，可以通过更改电路连接方式，增加滤波器，减小电压波动等措施来解决。

RCD是一种非常重要的安全设备，在使用中需要密切关注它的运行情况，以及及时发现和解决故障。

对于故障无法排除的RCD，必须及时进行更换，以确保电气安全。

RCD（剩余电流装置英文简称）剩余电流装置Residual Current Device（RCD）：在正常工作条件下，接通负载和断开电流；而当电路的剩余电流在规定的条件下达到其规定值时，引起触头动作而断开主电路的一种保护器。

剩余电流装置可能是检测剩余电流和接通及断开主电路电流的各种元件的组合体。

中文名剩余电流装置外文名RCD作用防漏电引起的火灾和设备烧毁事故组成检测元件，中间环节，执行机构定义剩余电流装置Residual Current Device（RCD）：在正常工作条件下，接通负载和断开电流；而当电路的剩余电流在规定的条件下达到其规定值时，引起触头动作而断开主电路的一种保护器。

剩余电流装置可能是检测剩余电流和接通及断开主电路电流的各种元件的组合体。

作用剩余电流装置Residual Current Device（RCD）是一种漏电保护装置。

漏电保护装置是一种低压安全保护电器，其作用有：1、用于防止由漏电引起的单相电击事故；2、用于防止由漏电引起的火灾和设备烧毁事故；3、用于检测和切断各种一相接地故障；4、有的漏电保护装置还可用于过载、过压、欠压和缺相保护。

其外观如下所示：其工作原理：电气设备漏电时，将呈现出异常的电流和电压信号。

漏电保护装置通过检测此异常电流或异常电压信号，经信号处理，促使执行机构动作，借助开关设备迅速切断电源，实施漏电保护根据故障电流动作的漏电保护装置是电流型漏电保护装置，根据故障电压动作的是电压型漏电保护装置。

国内普遍采用电子式RCD，国外普遍采用电磁式RCD。

下面主要对电流型漏电保护装置(即RCD)进行介绍。

组成下图是漏电保护装置的组成方框图。

其构成主要有三个基本环节，即检测元件、中间环节(包括放大元件和比较元件)和执行机构。

其次，还具有辅助电源和试验装置。

(1) 检测元件。

它是一个零序电流互感器，如图所示。

图中，被保护主电路的相线和中性线穿过环行铁心构成了互感器的一次线圈N1，均匀缠绕在环行铁心上的绕组构成了互感器的二次线圈N2。
