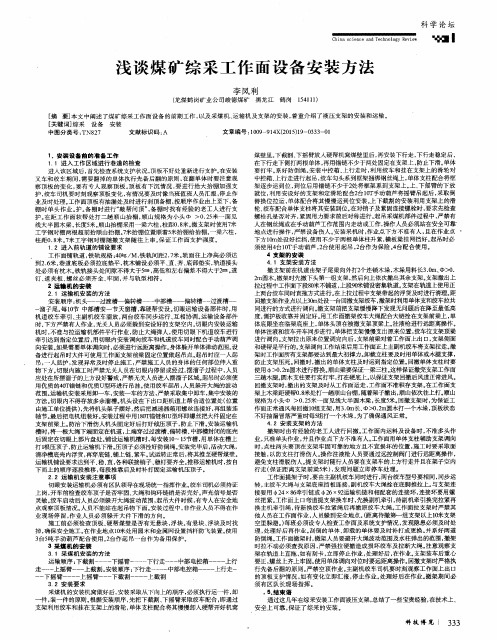

浅谈综采工作面设备的安装顺序及安装方法

综采工作面设备安装流程今天咱们来聊一聊综采工作面设备安装的流程，就像搭积木一样，不过这个“积木”可大多了，也复杂多了呢。

咱们先想象一个超级大的地下空间，这就是综采工作面啦。

那安装设备就像给这个大空间添上各种厉害的工具。

一开始呀，得把运输通道准备好。

就好比我们要在地上修路，让车能把设备运进来。

这个运输通道得特别平整，不能坑坑洼洼的，不然设备在运输的时候就可能会摔倒或者坏掉。

比如说，要是我们推着小推车在不平的路上走，小推车很容易就翻了，设备也是这个道理。

接下来就是把采煤机弄进来。

采煤机就像一个超级大的大剪刀，不过这个剪刀可厉害啦，它能把煤从煤层上剪下来。

采煤机很重很重，就像好多个大象叠在一起那么重。

所以把它运进来可不容易呢，得用专门的大吊车一样的东西，小心翼翼地把它放到合适的位置。

我给你们讲个小故事呀，有一次在一个小煤矿里，采煤机在运输的时候，有个小轮子卡在了一块小石头上，大家可着急了，费了好大的劲儿才把石头弄走，采煤机才顺利到达位置。

然后是液压支架。

液压支架就像一个个小房子，不过这些小房子是用来支撑煤层的，不让煤层塌下来。

它们是一个挨着一个站好队的。

安装液压支架的时候，就像我们搭积木，要一块一块地放好。

每个液压支架之间的距离都得刚刚好，要是有的地方距离大了，就像牙齿中间有了大缝儿，煤层可能就会从那里掉下来砸伤人呢。

再之后是刮板输送机。

刮板输送机就像一条长长的大链子，它是用来把采煤机采下来的煤运走的。

这个大链子要铺得直直的，要是弯弯曲曲的，煤就不能顺利地被运走了。

就像我们滑滑梯，如果滑梯是弯弯曲曲而且不平的，我们滑起来就很不舒服，煤在刮板输送机上也是这样的感觉。

还有转载机和破碎机呢。

转载机就像一个小桥梁，把刮板输送机运来的煤送到皮带上。

破碎机就像一个大嘴巴，把大块的煤咬碎，这样煤就能更顺利地被运走啦。

有个煤矿里的破碎机有一次卡住了一块特别大的石头，整个生产就停了一会儿，工人叔叔们赶紧把石头弄出来，生产才又正常了。

第四章 21-1-5综采放顶煤工作面设备安装、运输技术措施21-1-5工作面切巷掘进施工完毕，具备安架条件。

为使安装运输安全顺利进行，现制定措施如下：一、设备的安装顺序：安装胶带运输机、转载溜、轮式破碎机、前后刮板输送机、液压支架、机组及设备列车。

二、设备的运输：（一）轨道巷支架运输：1、支架在架线下运输时，支架与电机车之间连接一个大平板车，支架与大平板车之间用φ18×64mm的锚链或用7分的钢丝绳环连接，锚链要上好连接环，连接环上螺丝并拧紧。

2、支架在架线下运输时，其顶梁全长上方全长必须覆盖旧皮带，并固定好，以防掉下。

3、支架在大巷运输时，跟架工不准乘坐拉架机头，必须乘坐另一机头拉的人车车厢内，跟在支架后面，密切注意支架运输情况，发现异常立即发信号停车，处理完故障后，方可继续前行。

跟架工必须由有经验的老工人担任，并带千斤顶。

4、运输支架时，必须限速行驶，直道一般不超过2m/s，弯道不超过1m/s，且每次最多只能带2架。

5、大巷带架时，严禁任何人在大巷行走、工作，全程双向卡车。

（二）材料斜井支架运输：1、下架卡绳前，必须先检查支架是否超高、超宽，重心位置是否适当，压板螺丝是否紧固齐全，装车不合格严禁下井，必须重新装车，再进行卡绳下井。

每次下架前，必须将支架顶梁上的皮带、煤、矸及其它杂物清理干净。

2、支架与主绳的连接方式：在支架后方用两根7分钢丝绳穿过支架，绳头分别至少用3道绳卡与主绳卡紧，在支架前方用一条7分钢丝绳穿过支架，绳头用3道卡与主绳卡紧，绳卡间距30cm左右，检查无误后，方可打点开钩。

3、运架所用7分绳、绳卡，必须保证完好合格，7分绳不能出现断丝现象。

每次运架前必须检查钢丝绳、绳卡。

发现问题及时更换。

4、卡绳必须指定一名负责人检查绳卡情况，保证卡绳可靠，卡绳时将支架后绳卡紧，然后用小绞车崩紧，再卡支架的前绳，保证每道卡受力均匀，经检查无误后，方可打点开车。

5、运输支架必须搁专人开车，下部车场搁专职信号员，每次下架前要有跟道工进行跟道。

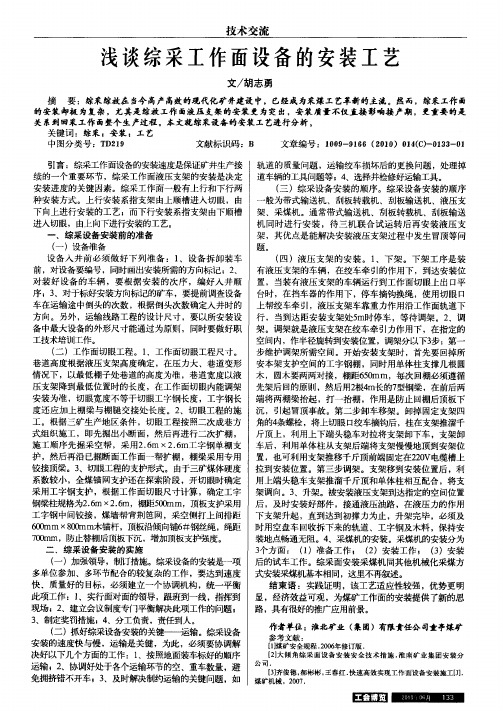

浅谈综采工作面设备的安装顺序及安装方法在安装液压支架时，应先进行支架的组装和调试，确保支架能够正常工作。

然后，根据安装顺序进行液压支架的安装和定位。

在安装过程中，应注意支架的水平度和垂直度，以确保支架能够稳定地支撑工作面的顶板。

3刮板输送机的安装刮板输送机的安装应先进行支架的安装和定位，然后进行输送机的组装和调试。

在安装过程中，应注意支架的水平度和垂直度，以确保输送机能够平稳地运行。

同时，还应注意输送机的安全防护措施，以确保工作人员的安全。

4采煤机的安装采煤机的安装应先进行支架的安装和定位，然后进行采煤机的组装和调试。

在安装过程中，应注意采煤机的水平度和垂直度，以确保采煤机能够正常工作。

同时，还应注意采煤机的安全防护措施，以确保工作人员的安全。

总之，综采工作面设备的安装顺序及安装方法的选择应根据工作面的具体情况进行合理的安排，以确保设备能够正常工作，并达到最佳的安装效果。

同时，在安装过程中，应注意安全防护措施，确保工作人员的安全。

在安装中部槽和底链时,应先确定它们的安装位置和相互位置,然后按照设计要求进行安装。

在安装过程中,应注意中部槽和底链的平整度和垂直度,以确保输送机的正常运转和稳定性。

3.3安装机尾在安装机尾时,应保证机尾与机头位置合理,并且机尾链轮轴线要垂直于开切眼安装中心线。

安装完成后,应进行调试和测试,以确保输送机的正常运转和安全性。

总之,在开切眼设备安装过程中,应根据现场情况采用不同的安装方式和支护方式,并且对每个步骤都要进行严格的检查和验收,以确保安装质量和安全性。

同时,在安装过程中要注意文明施工,减轻劳动强度,保护环境和资源。

采煤机的安装步骤如下：1.从工作面回风巷运进中部槽和刮板链到预定地点；2.将刮板链穿过机头并绕过链轮；3.把刮板链由机头侧向机尾侧穿过第一节中部槽的下槽，将刮板链拉直，推动中部槽使其沿刮板链下滑，并与过渡槽相接。

按上述方法继续接长底链，并穿过中部槽，逐节把中部槽接上，直至机尾；4.铺上链把机尾下部的刮板链绕过机尾轮，放在溜槽的中板上，继续接下一段刮板链；再将接好的刮板链的刮板倾斜，使两根链环都进入槽内，然后拉直，直至机头；5.紧链去掉多余链条，将刮板链两头接上适当的调节链；6.安装挡煤板、铲煤板及其他装置。

浅谈煤矿综采工作面设备安装工序流程摘要：科技与经济的飞速发展，提高了采煤矿井设备功率，加大了综采工作面的管理难度，采煤设备问题增多。

基于此，文章结合布尔台煤矿综采工作面安装案例进行全面分析。

关键词：煤矿综采工作；设备安装；工序流程1.矿井概述布尔台煤矿是国家能源神东煤炭集团建设的生产能力、主运输系统提升能力、煤炭洗选加工能力世界第一的大型矿井，位于内蒙古鄂尔多斯市伊金霍洛旗境内，井田面积193平方公里，地质储量33亿吨，可采储量18.5亿吨，矿井设计生产能力为2000万吨/年，服务年限71.3年。

与矿井配套建设的年处理原煤3100万吨的洗选厂，年商品煤外运3100万吨的铁路专用线为四个高产高效现代化矿井服务。

矿井采用斜井开拓方式，目前共布置5条井筒，在22煤层及42煤层各布置有三条大巷，工作面采用大巷条带式布置。

现在开采2个水平，四个盘区，分别是22煤一、二盘区，42煤一盘区、二盘区。

2.设备安装准备工作2.1安设临时设备（1）临时设备安设方法。

检查作业场所顶板支护、煤帮及淋水情况。

检查真空馈电开关试送电是否正常。

指挥车辆将组合开关与泵体、泵箱放在指定位置。

（2）临时设备硐室需满足以下要求。

硐室内顶板必须平整，无裂缝；硐室干净整洁，无淤泥、积水；硐室内悬挂的电缆管线排列整齐，严禁交叉，缠绕。

（3）临时设备的布置。

乳化液泵站与组合开关架稳放，需在硐室内对称排列且泵电机靠近硐室口进风侧，平稳无倾斜。

电缆、液管在同侧敷设时，电缆布置在液管之上且间距不得小于300mm。

电气设备接地系统必须可靠。

2.2矿务工程要求行车路线上，巷道的高度、宽度及调车硐室应符合特种车辆行车标准，并吊挂行车指示牌；巷道内无积水，顶帮锚网支护到位。

矿方需在指定硐室内设660V/400A馈电开关一台，用于临时泵站使用，保证电源独立，接地系统完好可靠，且将清水水源引入硐室，使用KJ25液管，预留5-10米余量，末端带截止阀。

运输顺槽内应根据设备及电缆要求提前将所需轨道下放到位，待移变上道时，安排人员铺设轨道。

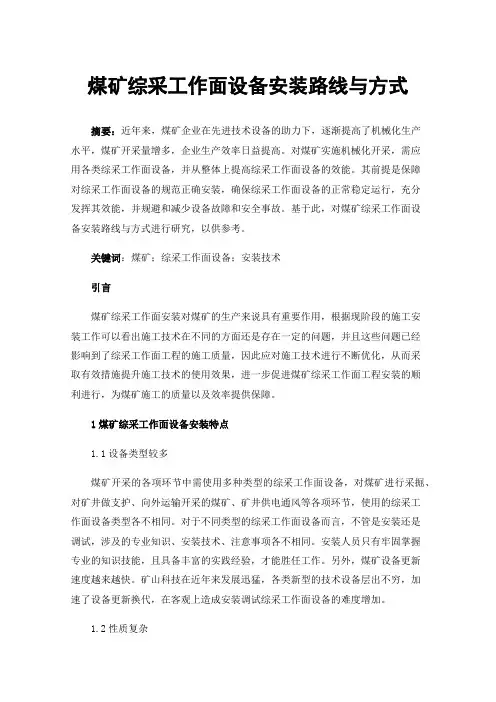

煤矿综采工作面设备安装路线与方式摘要：近年来，煤矿企业在先进技术设备的助力下，逐渐提高了机械化生产水平，煤矿开采量增多，企业生产效率日益提高。

对煤矿实施机械化开采，需应用各类综采工作面设备，并从整体上提高综采工作面设备的效能。

其前提是保障对综采工作面设备的规范正确安装，确保综采工作面设备的正常稳定运行，充分发挥其效能，并规避和减少设备故障和安全事故。

基于此，对煤矿综采工作面设备安装路线与方式进行研究，以供参考。

关键词：煤矿；综采工作面设备；安装技术引言煤矿综采工作面安装对煤矿的生产来说具有重要作用，根据现阶段的施工安装工作可以看出施工技术在不同的方面还是存在一定的问题，并且这些问题已经影响到了综采工作面工程的施工质量，因此应对施工技术进行不断优化，从而采取有效措施提升施工技术的使用效果，进一步促进煤矿综采工作面工程安装的顺利进行，为煤矿施工的质量以及效率提供保障。

1煤矿综采工作面设备安装特点1.1设备类型较多煤矿开采的各项环节中需使用多种类型的综采工作面设备，对煤矿进行采掘、对矿井做支护、向外运输开采的煤矿、矿井供电通风等各项环节，使用的综采工作面设备类型各不相同。

对于不同类型的综采工作面设备而言，不管是安装还是调试，涉及的专业知识、安装技术、注意事项各不相同。

安装人员只有牢固掌握专业的知识技能，且具备丰富的实践经验，才能胜任工作。

另外，煤矿设备更新速度越来越快。

矿山科技在近年来发展迅猛，各类新型的技术设备层出不穷，加速了设备更新换代，在客观上造成安装调试综采工作面设备的难度增加。

1.2性质复杂不管是综采工作面工程安装还是煤矿综采工作面工程安装，其中的综采工作面设备都不应是独立存在的，所以在综采工作面工程的安装工作中，通常会依照综采工作面设备的最终用途对其进行具有针对性的分类，比如说，工业类、民用类、消防类等，虽然不同的综采工作面设备具有不同的性能，可以在不同的领域中发挥作用，但是，各个综采工作面设备之间应具有一定的联系，从而促使各个综采工作面设备在运行的过程中达到整体性的作用。

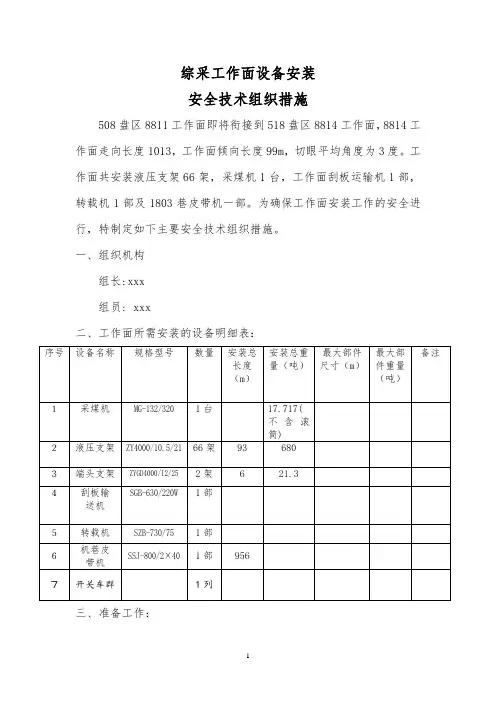

综采工作面设备安装安全技术组织措施508盘区8811工作面即将衔接到518盘区8814工作面，8814工作面走向长度1013，工作面倾向长度99m，切眼平均角度为3度。

工作面共安装液压支架66架，采煤机1台，工作面刮板运输机1部，转载机1部及1803巷皮带机一部。

为确保工作面安装工作的安全进行，特制定如下主要安全技术组织措施。

一、组织机构组长:xxx组员: xxx二、工作面所需安装的设备明细表：三、准备工作：1、绞车的安装工作面安装作业所需要的绞车已经运输到位，现需对绞车进行对位、固定。

绞车数量、固定方式、缠绳量按图所示2、绞车位臵见附图3、安装绞车的技术要求：（1）绞车安装按标示位臵施工，距轨道距离不小于0.9m。

（2）安装的绞车方向要正，钢丝绳排列整齐，与主滚筒联接牢固，余绳不少于三圈，最大缠绳量要小于滚筒边沿2圈。

（3）所有固定螺丝必须紧固，各连接件、销子、螺栓紧固。

（4）绞车、钢丝绳必须完好，钩头符合要求。

JD-11.4绞车钩头使用3个绳卡子固定，JD-25绞车钩头使用4个绳卡子固定，其余安装的大绞车钩头使用5个绳卡子固定。

钢丝绳绳卡的马鞍形应靠在主绳上，U型螺栓应靠在短绳上，绳卡方向要一致。

（5）绞车声光信号灵敏可靠。

（6）绞车压戗柱，单体做压柱时确保不自动卸载，用道木做帽，拴好防倒绳，单体不得超高使用，戗柱要前倾65°～75°。

（7）打单体柱时，单体要生好根，找好着力点，平稳供液，人员躲开单体歪倒及弹起的波及范围。

（8）绞车供电严格按程序操作。

电缆的吊挂严格按有关规定执行，电缆吊挂高度一致。

4、在上顺槽1803巷安装泵站，为支架安装及固定绞车的压戗柱供液。

5、对运输设备所经轨道全面检查、处理，要求轨道达到完好标准，不得出现悬空、偏斜等情况，运输线路内距轨道0.9米范围内无杂物，轨面距顶板支护高度不低于2.3米，能确保支架及大型设备的安全运输。

四、设备安装的主要工序: 8814工作面先把刮板输送机、采煤机、胶带输送机、设备列车安装好，再把液压支架运输到工作面并安装好（二）工作面安装工序1、首先将刮板运输机机头部分、转载机、破碎机及皮带机尾大架的部件通过1803皮带巷运到安装位臵，靠帮摆放，进行安装。

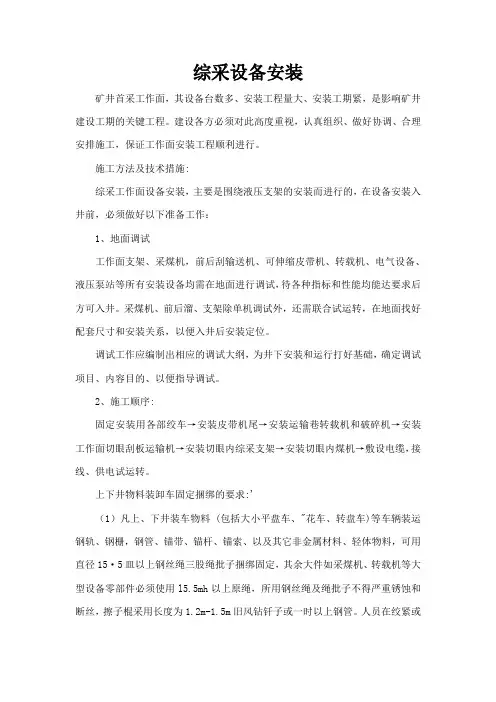

综采设备安装矿井首采工作面，其设备台数多、安装工程量大、安装工期紧，是影响矿井建设工期的关键工程。

建设各方必须对此高度重视，认真组织、做好协调、合理安排施工，保证工作面安装工程顺利进行。

施工方法及技术措施:综采工作面设备安装，主要是围绕液压支架的安装而进行的，在设备安装入井前，必须做好以下准备工作：1、地面调试工作面支架、采煤机，前后刮输送机、可伸缩皮带机、转载机、电气设备、液压泵站等所有安装设备均需在地面进行调试，待各种指标和性能均能达要求后方可入井。

采煤机、前后溜、支架除单机调试外，还需联合试运转，在地面找好配套尺寸和安装关系，以便入井后安装定位。

调试工作应编制出相应的调试大纲，为井下安装和运行打好基础，确定调试项目、内容目的、以便指导调试。

2、施工顺序:固定安装用各部绞车→安装皮带机尾→安装运输巷转载机和破碎机→安装工作面切眼刮板运输机→安装切眼内综采支架→安装切眼内煤机→敷设电缆，接线、供电试运转。

上下井物料装卸车固定捆绑的要求:'（1）凡上、下井装车物料 (包括大小平盘车、"花车、转盘车)等车辆装运钢轨、钢栅，钢管、锚带、锚杆、锚索、以及其它非金属材料、轻体物料，可用直径15·5皿以上钢丝绳三股绳批子捆绑固定，其余大件如采煤机、转载机等大型设备零部件必须使用l5.5mh以上原绳，所用钢丝绳及绳批子不得严重锈蚀和断丝，擦子棍采用长度为1.2m-1.5m旧风钻钎子或一时以上钢管。

人员在绞紧或拆除膘子绳时，一定要相互呵合好，抓牢膘子棍、擦子绳头；防止意外翻故发生。

盯膘子数量不得少于两道，摽子棍用8扦以上铁丝双股捆绑固定且与装车物料向平行一致、加垫方木或木板并打牢打实;摽子与摽子棍宽度不得超出物料车宽度并应尽可能控制在超出物料高度的最小范围内。

使用矿车或其它车箱式车辆装车时，物料不应超出车辆的上沿，以防提升运输时滑脱，否则必须使用摽子绳封车并捆紧打牢。

（2）支架装车:支架簿在地面进行装车;支架装车时，支架底座螺栓眼与平盘车上的装车眼对好以后，前后端均用M24的螺栓带垫圈紧固牢固，使用数量不得少于4条。
