三相鼠笼式异步电动机使用与控制

实训一 三相异步电动机接触器点动控制 实训一 三相异步电动机接触器点动控制一、训练目的1．通过观察实物，熟悉按钮和接触器的结构和使用方法。

2．通过实践，掌握具有短路保护的点动控制电路安装接线与检测方法。

3．掌握使用万用表检查电路的方法。

三、电气原理点动控制电路中，电动机的启动、停止，是通过手动按下或松开按钮来实现的，电动机的运行时间较短，无需过载保护装置。

控制电路如图2-1所示，合上电源开关QS ，只要按下点动按钮SB ，使接触器KM 线圈得电吸合，KM 主触点闭合，电动机即可起动；当手松开按钮SB 时，KM 线圈失电，而使其主触点分开，切断电动机M 的电源，电动机即停止转动。

PE 为电动机保护接地线。

四、安装与接线点动控制的各电器安装位置如图2-2所示。

图2-3为点动控制的电气接线图。

具体实施安装时，原理图、位置图、接线图应一并使用，相互参照。

在通电试车前，应仔细检查各线端连图1-2图1-1 点动控制电气原理图接是否正确、可靠，并用万用表的欧姆档检查控制回路是否短路或开路（按下起动控制按钮时，控制电路的两端电阻应为吸引线圈的直流电阻）、主电路有无开路或短路等。

图1-3 点动控制电路接线图实训二 三相异步电机接触器自锁控制线路在点动控制的电路中，要使电动机转动，就必须用手按住按钮不放，这不适合电动机长时间连续运行的控制场合，而必需具有接触器自锁的控制电路。

二、训练目的1．通过实践训练，熟悉热继电器的结构、原理和使用方法。

2．通过实践训练，掌握具有过载保护的接触器自锁电路安装接线与检测。

3．进一步熟练万用表的使用。

三、电气原理因电动机是连续工作，必须加装热继电器以实现过载保护，具有过载保护的自锁控制电路的电气原理如图2-1所示，它与点动控制电路的不同之处在于控制电路中增加了一个停止按钮SB1，在启动按钮的两端并联了一对接触器的常开触头，增加了过载保护装置（热继电器FR ）。

电路的工作过程：按下启动按钮SB2→接触器KM 线圈通电→KM （3-4）闭合自锁，同时KM 主触头闭合，电动机M 起动运行。

实验十 三相鼠笼式异步电动机串电阻降压起动控制线路
掌握三相异步电动机串电阻降压起动控制线路的接线\工作原理和常见故障排除方法
1、手动接触器控制串电阻降压起动控制线路：
把三相可调电压调至线电压380V ，按下屏上“关”按钮。

按图7-1接线。

图中SB 1、SB 2、SB 3、KM 1、KM 2选用D64--2挂件， R 选用控制屏上的白炽灯泡，
三相异步电动机用DJ26。

(1) 开启控制屏电源总开关，按启动按钮，接通380V 交流电源。

(2) 按下SB 1，观察并记录电动机串电阻起动运行情况。

(3) 再按下SB 2，观察并记录电动机全压运行情况。

(4) 按下SB 3使电机停转后，按住 SB 2不放，再同时按SB 1，观察并记录全压起动时电动机和接触器运行情况。

FR
2、时间继电器控制串电阻降压起动控制线路：
关断电源后，按图7-2接线。

图中SB
1、SB
2
、KM
1
、KM
2
、KT
1
选用D64挂件，
R选用白炽灯泡，电机用DJ26。

(1)开启控制屏电源总开关，按启动按钮，接通380V交流电源。

(2) 按下启动按钮SB2，观察并记录电动机串电阻起动时各接触器吸合情况、电动机运行状态。

(3) 隔一段时间，时间继电器KT1吸合后，电动机全压运行时各接触器吸合情况、电动机运行状态。

图7-2 时间继电器控制串电阻降压起动控制线路
思考题
1、画出手动接触器控制串电阻降压起动控制线路和时间继电器控制串电阻降压起动控制线路工作原理流程图。

2、降压起动的自动控制与手动控制线路比较，有哪些优点？。

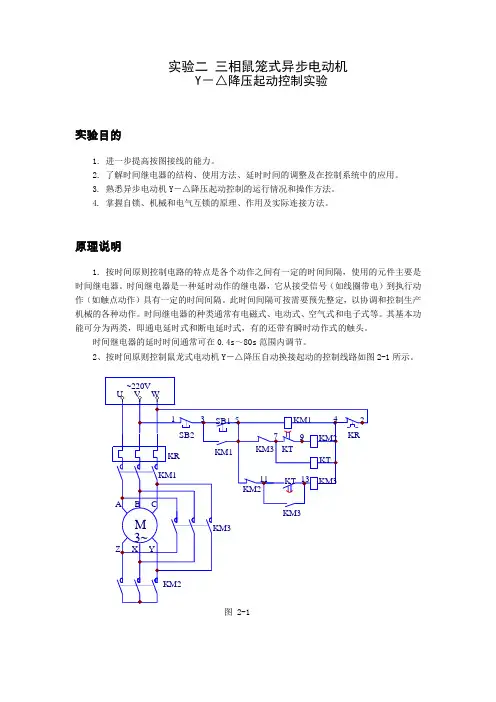

实验二三相鼠笼式异步电动机Y－△降压起动控制实验实验目的1. 进一步提高按图接线的能力。

2. 了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。

3. 熟悉异步电动机Y－△降压起动控制的运行情况和操作方法。

4.掌握自锁、机械和电气互锁的原理、作用及实际连接方法。

原理说明1. 按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。

时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔。

此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。

时间继电器的种类通常有电磁式、电动式、空气式和电子式等。

其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。

时间继电器的延时时间通常可在0.4s～80s范围内调节。

2、按时间原则控制鼠龙式电动机Y－△降压自动换接起动的控制线路如图2-1所示。

图 2-1从主回路看，当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。

因此，所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转。

图2-1的控制线路能满足上述要求。

该线路具有以下特点:(1) 接触器KM3与KM2通过动断触头KM3(5-7)与KM2(5-11)实现电气互锁，保证KM3与KM2不会同时得电，以防止三相电源的短路事故发生。

(2) 依靠时间继电器KT延时动合触头(11-13)的延时闭合作用，保证在按下SB1后，使KM2先得电，并依靠KT(7-9)先断，KT(11-13)后合的动作次序，保证KM2先断，而后再自动接通KM3，也避免了换接时电源可能发生的短路事故。

(3) 本线路正常运行（△接）时，接触器KM2及时间继电器KT均处断电状态。

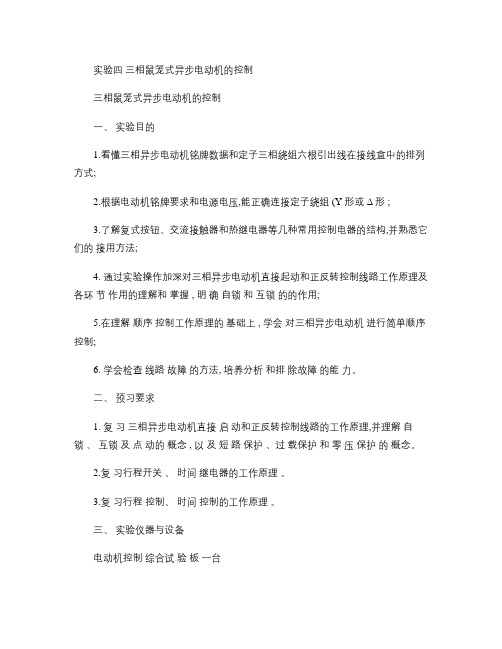

实验四三相鼠笼式异步电动机的控制三相鼠笼式异步电动机的控制一、实验目的1.看懂三相异步电动机铭牌数据和定子三相绕组六根引出线在接线盒中的排列方式;2.根据电动机铭牌要求和电源电压,能正确连接定子绕组 (Y 形或Δ形 ;3.了解复式按钮、交流接触器和热继电器等几种常用控制电器的结构,并熟悉它们的接用方法;4. 通过实验操作加深对三相异步电动机直接起动和正反转控制线路工作原理及各环节作用的理解和掌握 , 明确自锁和互锁的的作用;5.在理解顺序控制工作原理的基础上 , 学会对三相异步电动机进行简单顺序控制;6. 学会检查线路故障的方法, 培养分析和排除故障的能力。

二、预习要求1. 复习三相异步电动机直接启动和正反转控制线路的工作原理,并理解自锁、互锁及点动的概念 , 以及短路保护、过载保护和零压保护的概念。

2.复习行程开关、时间继电器的工作原理。

3.复习行程控制、时间控制的工作原理。

三、实验仪器与设备电动机控制综合试验板一台导线若干万用表一只四、实验内容与步骤(一、三相鼠笼式异步电动机的直接起动控制1. 熟悉实验装置上的电源开关、交流接触器、按钮等器件接线端的位置。

2. 按图 2接线, 进行如下实验 :(1点动实验 :不接 KM 的自锁触点 ,按 SB2。

(2 直接启动及停车试验 :接上 KM 的自锁触点 , 启动按 SB2, 停车按SB1。

(3失压保护实验 :电动机启动后 , 拉开实验装置上的三相开关 Q , 使电动机停转, 然后重新合上实验装置上的三相开关 Q , 不按 SB2按钮, 观察电动机是否会自行启动。

(4改变电动机的转向实验 :拉开实验装置上的三相开关 Q , 将电动机定子绕组的三根电源线中任意两根的一头对调 , 再合上实验装置上的三相开关 Q , 重新启动电动机, 观察电动机是否改变了转向。

思考题1. 为什么主回路只串联两只发热元件 ? 以星行连接的负载为例 , 没有串联发热元件的一项发生过载时 , 是否也能得到保护 ?2.热继电器是否也能起到短路保护 ?3. 零压保护是如何实现的 ?(二、三相鼠笼式异步电动机的正反转控制按图 3接控制电路, 进行如下实验 :图 3 正反转控制电路(1 按下正转启动按钮 SB F , 观察电动机转向并设定此方向为正转。

实验十二三相鼠笼式异步电动机使用与控制一、实验目的1. 熟悉三相鼠笼式异步电动机的结构和额定值。

学习检验异步电动机绝缘情况及电动机定子绕组首、末端的判别方法。

2. 掌握三相鼠笼式异步电动机的起动和反转方法。

3. 通过对三相鼠笼式异步电动机点动控制、自锁控制、正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

4. 加深对电气控制系统各种保护、自锁、互锁等环节的理解。

二、原理说明1. 三相鼠笼式异步电动机的结构异步电动机是基于电磁原理把交流电能转换为机械能的一种旋转电机。

三相鼠笼式异步电动机的基本结构有定子和转子两大部分。

定子主要由定子铁心、三相对称定子绕组和机座等组成，是电动机的静止部分。

三相定子绕组一般有六根引出线，出线端装在机座外面的接线盒内，如图12-1所示，根据三相电源电压的不同，三相定子绕组可以接成星形(Y)或三角形(△)，然后与三相交流电源相连。

转子主要由转子铁心、转轴、鼠笼式转子绕组、风扇等组成，是电动机的旋转部分。

小容量鼠笼式异步电动机的转子绕组大都采用铝浇铸而成，冷却方式一般都采用风冷式。

图 12-1 三相定子绕组(△)接2. 三相鼠笼式异步电动机的铭牌三相鼠笼式异步电动机的额定值标记在电动机的铭牌上，如下表所示为本实验装置三相鼠笼式异步电动机铭牌。

(1) 功率额定运行情况下，电动机轴上输出的机械功率。

(2) 电压额定运行情况下，定子三相绕组应加的电源线电压值。

(3) 接法定子三相绕组接法，当额定电压为380V时，△接法。

(4) 电流额定运行情况下，当电动机输出额定功率时，定子电路的线电流值。

3. 三相鼠笼式异步电动机的反转异步电动机的旋转方向取决于三相电源接入定子绕组时的相序，故只要改变三相电源与定子绕组连接的相序即可使电动机改变旋转方向。

4. 三相鼠笼式异步电动机的继电接触控制在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

电工实习报告--鼠笼式异步电动机的正反转控制电工实习报告姓名:高雪珍班级:11自动化1班学号:2011551603指导老师:李辉鼠笼式异步电动机的正反转控制一、实验目的1(了解交流接触器、热继电器和按钮等几种常用控制电器的结构，并熟悉它们的联接方法。

2(通过实验操作，加深理解鼠笼式电动机直接启动控制线路的工作原理及各环节的作用。

3(了解复式按钮的结构、联接方法及其所起的作用，通过实验加深理解鼠笼式电动机正反转控制线路的工作原理，明确控制线路中两个接触器联锁的必要性。

4(了解行程开关的工作原理及其在控制电路中所起的作用，并用行程开关设计行程控制和自动循环控制。

二、实验仪器与设备1(三相交流电源一个2(三相鼠笼式异步电动机一台3(交流接触器两个4(热继电器一个(按钮三个 56(万用表一块三、预习要求1(了解三相异步电动机铭牌数据的意义。

2(了解几种常用控制电器的结构、用途和工作原理。

3(复习鼠笼式三相异步电动机直接启动控制电路的工作原理，并理解自锁及点动的概念，以及短路保护、过载保护和零压保护的概念。

4(复习三相鼠笼式异步电动机正反转控制线路的工作原理，弄清实现正反转时各控制元件动作过程。

为什么必须保证两个接触器不能同时工作,采取什么措施可以解决这一问题,5(复习行程开关和通电延时的时间继电器的工作原理，并独立设计行程控制和时间控制的实验控制线路图。

四、实验内容与步骤1. 三相鼠笼式异步电动机的直接起动控制图1 直接起动控制电路在切断电源的情况下，按图 1 接线。

通常先用粗线接好主电路，然后再用细线接控制电路，并且按“先接串联电路、后接并联电路”的方法进行接线。

要求在任一联接点上不超过两根导线，以保证接线的牢靠、安全。

线路接好后，仍按先主电路后控制电路的顺序依次检查。

对所接线路的检查核对也可用万用表在不带电的情况下，通过各触点闭合或断开时电路阻值的变化来判断，同学可按自行拟定的检查程序进行检查。

在确认所接线路正确无误后，便可通电进行控制操作。

一、鼠笼异步电动机直接起动直接起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7倍。

过大的起动电流一方面会造成电网电压显著下降，直接影响在同一电网工作的其他电动机及用电设备正常运行；另一方面电动机频繁起动会严重发热，加速线圈老化，缩短电动机的寿命。

直接起动的条件：（只需满足下述三个条件中的一条即可）1.容量在7.5KW以下的三相异步电动机均可采用。

2.电动机在启动瞬间造成的电网电压降不大于电源电压正常值的10%，对于不经常启动的电动机可放宽到15%。

3.可用经验公式粗估电动机是否可直接启动，如果电动机的启动电流倍数（Ist/IN）小于下式右边的数值时，可直接启动。

直接起动的特点：优点是所需启动设备简单，启动时间短，启动方式简单、可靠，所需成本低。

缺点是对电动机及电网有一定冲击。

二、鼠笼异步电动机的降压启动容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采用降压起动方式来起动。

降压启动：指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，所以降压起动达到了减小启动电流的目的。

但同时，由于电动机转矩与电压的平方成正比，所以降压启动也将导致电动机的启动转矩大大降低。

因此，降压启动需要在空载或轻载下启动。

常见的降压起动的方法有定子绕组串电阻(或电抗)降压启动、星形—三角形降压启动、自耦变压器降压启动和使用软起动器等。

常用的方法是星形—三角形降压起动和使用软起动器。

1.定子绕组串接电阻降压启动控制（1）定子绕组串接电阻降压启动的方法定子绕组串接电阻降压启动控制动画演示[/url]定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行。

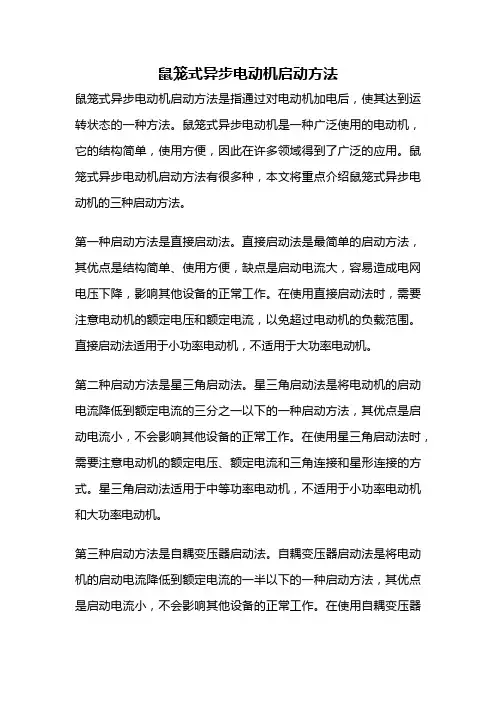

鼠笼式异步电动机启动方法
鼠笼式异步电动机启动方法是指通过对电动机加电后，使其达到运转状态的一种方法。

鼠笼式异步电动机是一种广泛使用的电动机，它的结构简单，使用方便，因此在许多领域得到了广泛的应用。

鼠笼式异步电动机启动方法有很多种，本文将重点介绍鼠笼式异步电动机的三种启动方法。

第一种启动方法是直接启动法。

直接启动法是最简单的启动方法，其优点是结构简单、使用方便，缺点是启动电流大，容易造成电网电压下降，影响其他设备的正常工作。

在使用直接启动法时，需要注意电动机的额定电压和额定电流，以免超过电动机的负载范围。

直接启动法适用于小功率电动机，不适用于大功率电动机。

第二种启动方法是星三角启动法。

星三角启动法是将电动机的启动电流降低到额定电流的三分之一以下的一种启动方法，其优点是启动电流小，不会影响其他设备的正常工作。

在使用星三角启动法时，需要注意电动机的额定电压、额定电流和三角连接和星形连接的方式。

星三角启动法适用于中等功率电动机，不适用于小功率电动机和大功率电动机。

第三种启动方法是自耦变压器启动法。

自耦变压器启动法是将电动机的启动电流降低到额定电流的一半以下的一种启动方法，其优点是启动电流小，不会影响其他设备的正常工作。

在使用自耦变压器
启动法时，需要注意自耦变压器的额定电压、额定电流和绕组的连接方式。

自耦变压器启动法适用于大功率电动机，不适用于小功率电动机和中等功率电动机。

鼠笼式异步电动机启动方法有很多种，每种启动方法都有其适用范围和适用条件。

在使用鼠笼式异步电动机时，需要根据实际情况选择合适的启动方法，以达到最佳的启动效果。

实验一三相鼠笼式异步电动机点动、自锁控制和正反转控制一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2. 通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

3. 加深对电气控制系统各种保护、点动控制、自锁、互锁等环节的理解。

4. 学会分析、排除继电--接触控制线路故障的方法。

二、原理说明1. 继电─接触控制在各类生产机械中获得广泛地应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。

交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环。

(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

(3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

(4) 接线端子，反作用弹簧等。

2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

（1）自锁。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

（2）互锁。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

○1电气互锁为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图30-1），以达到电气互锁目的。

三相鼠笼式异步电动机实验报告一、实验目的1、熟悉三相鼠笼式异步电动机的结构和工作原理。

2、掌握三相鼠笼式异步电动机的启动、调速和反转方法。

3、学会使用相关仪器仪表测量三相鼠笼式异步电动机的各项参数。

4、通过实验数据的分析，加深对三相鼠笼式异步电动机运行特性的理解。

二、实验设备1、三相鼠笼式异步电动机一台2、交流电压表、交流电流表、功率表各一块3、三相调压器一台4、电机导轨及测速发电机5、示波器一台三、实验原理三相鼠笼式异步电动机的工作原理基于电磁感应定律。

当定子绕组通以三相交流电时，会产生一个旋转磁场。

这个旋转磁场切割转子导体，在转子导体中产生感应电动势和感应电流。

由于转子电流与旋转磁场相互作用，从而产生电磁转矩，使转子转动起来。

异步电动机的转速与旋转磁场的转速（同步转速）存在差异，其转差率 s 表示为：＼s ＝＼frac{n_0 n}｛n_0}＼其中，＼（n_0\）为同步转速，＼（n\）为电动机的转速。

四、实验内容及步骤1、测量定子绕组的直流电阻用万用表测量电动机定子绕组的电阻，每相测量三次，取平均值。

2、空载实验按图连接好电路，将调压器输出电压调至零位。

合上电源开关，逐渐升高电压，使电动机空载运行，观察电动机的运转情况。

当电动机转速稳定后，记录此时的电压、电流和功率。

逐步降低电压，直至电动机停止运转，记录相关数据。

3、短路实验将电动机转子堵住，不使其转动。

合上电源，逐渐升高电压，使定子电流达到额定值附近，记录此时的电压、电流和功率。

4、负载实验在电动机轴上安装带轮，通过皮带与测功机相连。

调节调压器，使电动机在额定电压下运行，逐渐增加负载，记录不同负载下的电压、电流、功率和转速。

5、调速实验改变电源电压，观察电动机转速的变化。

接入串电阻调速电路，观察转速的变化。

6、反转实验调换三相电源的任意两相，观察电动机的转向变化。

五、实验数据记录与处理1、定子绕组直流电阻定子绕组 A 相电阻：＿____Ω定子绕组 B 相电阻：＿____Ω定子绕组 C 相电阻：＿____Ω2、空载实验电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____3、短路实验电压（V）：＿____ 电流（A）：＿____ 功率（W）：＿____4、负载实验负载（N·m）：＿____、＿____、＿____ 电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____ 转速（r/min）：＿____、＿____、＿____5、调速实验电源电压降低时，转速（r/min）：＿____、＿____、＿____接入串电阻调速时，转速（r/min）：＿____、＿____、＿____6、反转实验调换电源相序前，电动机转向：＿____调换电源相序后，电动机转向：＿____根据实验数据，绘制相关曲线，如空载特性曲线、短路特性曲线、负载特性曲线等，以便更直观地分析电动机的性能。

三相鼠笼式异步电动机电动、长动自锁控制心得体会机电一体化实训，两周，转眼就过了。

实训，在我看来是一种练习或者说复习，是为了巩固以前学的知识和增强自己的动手能力，因此，每个实训我都很重视，都全力以赴，都有很大的.收获。

这次实训，只要就三步，焊接元件，编写程序，调式。

我们的实训训练不仅是锻炼个人技能，同样的还有人与人之间的合作能力，因此，分组，分任务，这是必不可少的。

一个团队，分工是否合理直接影响到这个团队的成败，像我们组，有人负责焊接，有人负责查资料，有人负责编写程序，这样的分工对这个实训任务来说不可以说不合理，因此，我们组，无论是在速度、数量还是质量等方面上，应该都是完成的最好的。

对我们组来说这次实训最大的障碍，不是编程，而是焊接。

编程，理论上的东西，对我们来说没什么难度，当然如果要考虑它的各方面的话那有另当别论，我们这里完成任务就好，不过有时间的话我们也会去把它完善。

这焊接对我们这些没怎么实践过得人来说，是一个不小的挑战，既要避免它虚焊，又要避免把原件给烧坏，这个度需要把握的很好才行，因此，我们是经过一轮大比拼才决定了由谁来负责这一块。

在焊接之前，我们还有一个很重要的步骤要做的，那就是布局，因为我们的电路板有限，电路板的面积也有限，所以布局要很讲究，很合理，才行，这布局，我们组是决定了要把它布得合理，步得完美的，所以，在这之前，我们是经过了一番的讨论，并且是把后面几个的任务因素也是考虑了进去，所以布出来的效果还是很好的。

这次实训不仅增强了我们的技能方面的能力，更多的是增强了我们的交流、合作能力和团队精神。

这次实训因为有用到电烙铁，所以安全方面不得不强调。

电烙铁用的是220V的电压，通电之后本身又有高温，因此，一不小心就是烧物，伤人。

我发现在实训场里的很多东西都是伤痕累累的，桌子有很多一块块的伤疤，更恐怖的是电烙铁的电线上也是充满伤疤，这可以看出来，我们同学对这个安全的问题还不是很重视，相信不少同学都有烫伤的体验。

电气控制技术实验指导书亳州职业技术学院实验一三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

二、实验设备三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位。

开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。

再按下控制屏上的“关”按钮以切断三相交流电源。

以后在实验接线之前都应如此。

1、三相异步电动机点动控制线路：按图1-1接线。

图中SB1、KM1选用D61-2上元器件，Q1、FU1、FU2 、FU3 、FU4选用D62-2上元器件，电机选用WDJ24（△/220V）。

接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C 的电路，用导线按顺序串联起来，有三路。

主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。

线接好，图1-1 点动控制线路经指导老师检查无误后，按下列步骤进行实验：(1)按下控制屏上“开”按钮；(2)先合Q1，接通三相交流220V电源；(3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M的运转情况。

2、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。

按图1-2接线，图中SB1、SB2、KM1、FR1选用D61-2挂件，Q1、FU1、FU2 、FU3 、FU4选用D62-2挂件，电机选用WDJ24（△/220V）。

检查无误后，启动电源进行实验：(1) 合上开关Q1，接通三相交流220V电源；(2) 按下启动按钮SB2，松手后观察电动机M运转情况；(3) 按下停止按钮SB1，松手后观察电动机M运转情况。

三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下：(1) 按控制屏启动按钮，接通三相交流电源；(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转；(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

实验完毕，按控制屏停止按钮，切断实验线路电源。

实验现象：按正向启动按钮SB1，电机正转，接触器KM1工作，按下SB3电机停止运行；按反向启动按钮SB2，电机反转，接触器KM2工作，按下SB3电机停止运行；2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。

实验操作步骤如下：图2-6 接触器和按钮双重联锁的正反转控制线路(1) 按控制屏启动按钮，接通三相交流电源。

(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生？(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？(6) 失压与欠压保护按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动？实验完毕，按控制屏停止按钮，切断实验线路电源。

实验现象：按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。

按下SB2，电机反向旋转，KM2正常工作，按下SB3电机停止运行。

3.5三相异步电动机的变极调速线路三相鼠笼式异步电动机可以采用改变磁极对数调速。

可变极调速的电动机一般有双速、三速和四速之分。

双速电动机的定子只安装有一套绕组，而三速和四速的电动机则安装有两套绕组。

双速电动机对安装的一套定子绕组，通过改变它的联结方式来得到不同的磁极对数，如图所示。

左图是把定子绕组接成三角形，电动机磁极对数多，电动机低速。

右图是把同一套定子绕组接成双星形，磁极对数减少为原来的一半，电动机高速运行。

双速电动机调速控制线路的示意图如图所示。

图中采用了三个交流接触器，KM1用于控制电动机定子绕组接成三角形，KM2、KM3用于控制绕组接成双星形。

其中KM2控制绕组一端U2、V2、W2接到交流电源上，KM3用于把绕组另外一端接成星点。

图中还采用了断电延时型时间继电器KT，用于电动机高速运行时，先低速启动电机时间的控制。

若将SA置于“高速”档位→时间继电器KT线圈通电且瞬时动作触点KT-1瞬时闭合→KM1线圈通电→电动机M先接成三角形低速起动→KT延时时间到→延时动作触点KT-2断开→KM1线圈断电→延时动作触点KT-3同时闭合→KM2线圈通电→KM3线圈通电→M接成双星形高速运行本讲我们主要讲述了三相异步电动机的典型控制环节，包括电动机常用控制技术，以及电动机双向运行控制，降压启动控制，制动控制以及变极调速控制等。

各种控制电路都是采用各类主令电器、各种控制电器以及各种控制触点按一定逻辑关系的不同组合来实现。

掌握这些逻辑关系对于我们理解并掌握这些控制电路非常重要，也对于我们后续PLC的编程有很大帮助。

下面我们来总结一下这些逻辑关系：1.当几个条件中只要有一个条件满足接触器就可以得电，则所有条件采用并联接法；2.如果所有条件必须都具备，接触器才能得电，则所有条件应采用串联接法；3.要求第一个接触器得电后，第二个接触器才得电，可以将前者常开触点串接在第二个接触器线圈的控制电路中，或者第二个接触器控制线圈的电源从前者的自锁触点后引入；4.要求第一个接触器得电后，第二个接触器不允许得电，可以将前者的常闭触头串接在后者接触器的控制回路中；5.连续运转与点动的区别仅在于自锁触头是否起作用。
