贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制，特推出片式电阻系列套件。
简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
国巨电阻型号材料:RC尺寸封装：0603公差：F=±1% J=±5%包装方式：R=纸质卷盘包装卷盘尺寸：07/10/13（英寸）卷盘直径1英寸=25.4毫米电阻值：10R可选代码：L可选符号旺诠电阻型号;RTT:无铅厚膜晶片电阻器尺寸封装：01=0201 02=0402 03=0603 05=0805 06=1206 12=1210 20=2010 25=2512阻值：101=100R 1002=10K 1001=1K 1R=1R 1R1=1.1R公差：B=±0.1% D=±0.5% F=±1% G=±2% J=±5% K=±10% M=±20%包装形式：TH=2mm沥青纸带卷盘包装10000PCSTP=4mm沥青纸带卷盘包装5000PCSP2=4mm沥青纸带卷盘包装10000PCSP3=4mm沥青纸带卷盘包装15000PCSP4=4mm沥青纸带卷盘包装20000PCSTE=4mm沥青浮雕卷盘包装4000PCSBA=塑料盒散包装A VX钽电容封装代码：C=2312 D=2917容值：107=10uF公差：K=±10% M=±20%额定电压：002=2.5V 004=4V 006=6.3V 010=10V 016=16V 020=20V 025=25V 035=35V 包装方式：R=纸质卷盘包装等效电阻：0100=0.1毫欧客户附加信息：V=干燥剂TDK电容系列名称：C封装：0603电容温度特性：CH:电容变化率0±60ppm/℃，温度范围：-25to+85℃COG: 电容变化率0±30ppm/℃，温度范围：-55to+125℃SL: 电容变化率+350to-1000ppm/℃，温度范围：+20to+85℃额定电压：0J=6.3V 1A=10V 1C=16V 1E=25V 1H=50V标称电容：010=1pf 100=10pf 102=1000pF 0R5=0.5Pf允许误差：C=±0.25pF D=±0.5pF J=±5% K=±10% M=±20% Z=+80pF,-20%包装方式：T=卷盘包装B=散装三星电容系列名称：CL=积层陶瓷电容尺寸编码：03=0201 05=0402 10=0603 14=0504 21=0805 31=1206 32=1210 01=0306 42=1808 43=1812 55=2220 12=0508电容容量编码：105=10 00000pF 3R3=3.3pF电介质编码：A=X5R 其中X= -55℃5= +85℃R= ±15％，描述的是电容的温度特性。
晶圆电阻封装尺寸表1. 引言晶圆电阻是一种用于电子元器件中的被动元件，主要用于电阻调节、电流限制和电压分压等功能。
晶圆电阻的封装尺寸表是制造商为方便用户选择和使用晶圆电阻而提供的重要参考资料。
本文将详细介绍晶圆电阻封装尺寸表的内容和使用方法。
2. 晶圆电阻封装尺寸表的组成部分晶圆电阻封装尺寸表通常包含以下几个主要部分：2.1 产品基本信息•产品型号：标识晶圆电阻的型号，用于唯一标识不同规格的晶圆电阻。
•封装类型：标识晶圆电阻的封装形式，例如贴片封装、插件封装等。
•封装尺寸：描述晶圆电阻的封装尺寸，包括长度、宽度和高度等参数。
2.2 封装图示封装图示通常以二维或三维形式展示晶圆电阻的封装结构，帮助用户直观了解晶圆电阻的外观和尺寸。
2.3 封装尺寸表格封装尺寸表格是晶圆电阻封装尺寸表的核心内容，列出了不同型号晶圆电阻的封装尺寸参数。
通常包括以下列： - 型号：晶圆电阻的型号。
- 长度：晶圆电阻的长度尺寸。
- 宽度：晶圆电阻的宽度尺寸。
- 高度：晶圆电阻的高度尺寸。
- 引脚数：晶圆电阻的引脚数量。
- 引脚间距：晶圆电阻的引脚间距尺寸。
2.4 其他信息封装尺寸表还可以包含其他相关信息，如封装材料、焊盘形状、包装方式等，以满足用户对晶圆电阻的更多需求。
3. 晶圆电阻封装尺寸表的使用方法晶圆电阻封装尺寸表是用户选择和使用晶圆电阻的重要参考资料，以下是一些常见的使用方法：3.1 查找型号用户可根据需要的晶圆电阻型号，在封装尺寸表中查找对应型号的封装尺寸参数，以确保选择的晶圆电阻与应用需求相匹配。
3.2 比较尺寸用户可通过封装尺寸表中的尺寸参数，对不同型号的晶圆电阻进行比较，以选择最适合自己应用的封装尺寸。
3.3 设计封装对于需要自行设计电路板的用户，封装尺寸表中的尺寸参数可以作为设计参考，帮助用户合理布局电路，确保晶圆电阻的封装尺寸与其他元件相协调。
4. 总结晶圆电阻封装尺寸表是制造商为方便用户选择和使用晶圆电阻而提供的重要参考资料。

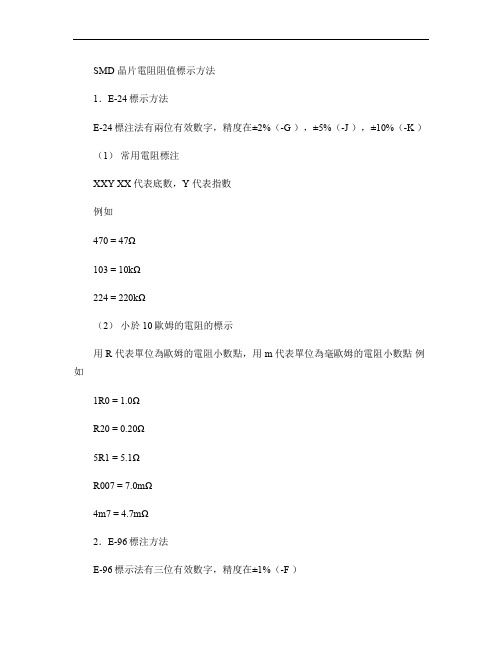

SMD 晶片電阻阻值標示方法
1．E-24標示方法
E-24標注法有兩位有效數字，精度在±2%（-G ），±5%（-J ），±10%（-K ）
（1）常用電阻標注
XXY XX代表底數，Y 代表指數
例如
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
（2）小於10歐姆的電阻的標示
用R 代表單位為歐姆的電阻小數點，用m 代表單位為毫歐姆的電阻小數點例如
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
2．E-96標注方法
E-96標示法有三位有效數字，精度在±1%（-F ）
(1 常用電阻標示
XXXY XXX代表底數，Y 代表指數
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
(2 小於10歐姆的電阻的標示
用R 代表單位為歐姆的電阻小數點，用m 代表單位為毫歐姆的電阻小數點例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
3 E-96 Multiplier Code標示法
XXY
XX 代表底數的代碼，具體數值可從Multiplier Code表中查找 Y 代表指數的代碼，具體數值也要從Multiplier Code表中查找例如：
18A = 150Ω
02C = 10.2kΩ。

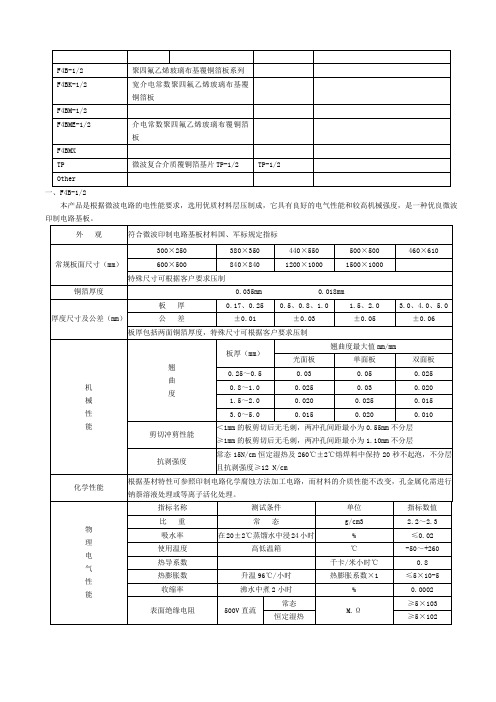

一、F4B-1/2
本产品是根据微波电路的电性能要求，选用优质材料层压制成，它具有良好的电气性能和较高机械强度，是一种优良微波印制电路基板。
二、F4BK-1/2技术条件
本产品是采用玻璃布和聚四氟乙烯树脂经科学配制和严格工艺压制而成。
其电气性能比F4B系列有一定提高，主要体现在介电常数范围更宽。
三、F4BM系列
产品是采用玻璃布、半固化片和聚四氟乙烯树脂经科学配制和严格工艺压制而成。
其电气性能比F4B系列有一定提高，主是介电常数范围更宽，介质损耗角正切值低、电阻值增大、性能更稳定。
四、F4BME-1/2
本产品是采用纯进口玻璃漆布、半固化片和聚四氟乙烯树脂经科学配制和严格工艺压制而成。
其电气性能比F4BM有一定提高，并增加了无源互调指标。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
UniOhm Uniroyal Electronics Industry Co., Ltd.厚声电子工业有限公司88 LongTeng Road, Economic & Technical Development Zone,Kunshan City, Jiangsu, China中国江苏省昆山市经济技术开发区龙腾路88号邮编: 215301Tel: +86 512 5763 1400 / 1411 /1422 /1433Fax: +86 512 5763 4599*******************************************Contents目录Metal Strip Current Sensing Chip Resistors - MS 金属带电流检测片式电阻器22MS06, MS07, MS10, MS11, MS12, MS17, MS20, MS27Anti-Electro Static Discharge Thick Film Chip Resistors - ES 抗静电膜晶片电阻器24ES01, ES02, ES03, ES05, ES06, ES07Low T.C.R Thick Film Chip Resistors - LT 低温度系数厚膜晶片电阻器26LT02, LT03, LT05, LT06AEC-Q200 Version Chip Resistors - HQ 汽车用晶片电阻器28HQ02, HQ03, HQ05, HQ06, HQ07, HQ10 , HQ12Thick Film Chip Resistors Network 厚膜晶片网络电阻器4610P8, 10S8, 10T8, 10E9Packing of Surface Mount Resistors 表面贴装式电阻器包装47Packing of Surface Mount ResistorsResistor Network - SIP Series 网络电阻器 - SIP 系列48RNL-A, RNL-B, RNL-C, RNL-D, RNL-E, RNL-L, RNL-R,RNL-G, RNL-PHigh Power Resistor Network - SIP RPL Series 高功率网络电阻器- SIP RPL 系列50RPL-A, RPL-B, RPL-RHigh Power Resistors Network Medium Profile–SIP RNM Series高功率中宽度网络电阻器 - SIP RNM 系列52RNM-A, RNM-B, RNM-RHigh Power Resistors Network High Profile–SIP RPH Series高功率高宽度网络电阻器 - SIP RPH 系列54RPH-A, RPH-B, RPH-RSpecial Network –SIP Series 特殊网络电阻器 - SIP 系列56SN0001, SN0002, SN0003, SN0004Resistor/Capacitor Network-SIP Series 网络阻容器电阻器 - SIP 系列57RCN-A, RCN-BCapacitor Network-SIP Series 网络电容器 - SIP 系列58CNM-1High Voltage Flat Resistors 高压扁平式电阻器59HFRCarbon Film Fixed Resistors 碳膜电阻器60CFRPrecision Metal Film Fixed Resistors 精密金属膜电阻器62MFRCarbon Film Power Resistors 高功率碳膜电阻器64CPR Metal Film Power Resistors 高功率金属膜电阻器65MPRWire-wound Fusible Resistors 绕线保险丝型电阻器74KFRThermal Fusing Wire-wound Fixed Resistors 绕线型温度保险丝电阻器76TFRCurrent Sense Resistors 电流检测线电阻器77CSRCurrent Sense Spring Resistors 弹簧式电流检测电阻器78CSSA, CSSB, CSSCThrough Hole Category - Network Resistors & Traditional Coated Resistors (插件式 - 排列电阻 & 涂装型电阻)New New New New UniOhm1Contents目录Axial Leaded Terminal Type-PRW Series 轴式导线型 - PRW 系列 97PRW , PRWA, PRWCRadial Leaded T ype-PRM & PRS Series 立式导线型 - PRM & PRS 系列 98PRM, PRMA, PRMB, PRMT , PRSUltra-Low Value Cement Resistors 超低阻水泥固定电阻器108PRWUPower Flat Alloy Resistors 功率型合金箔电阻器109PFAS, PFATColumnar Type Cement Fixed Resistors 圆柱状水泥电阻器111QHOStandard Packing of Cement Type Resistors 水泥型电阻器包装标准112Bulk/BoxPower Dissipation Mount Resistors 铝外壳电阻器115PDMHigh-Power Wire-wound Resistors 高功率绕线型固定电阻器116BTRVitreous Enameled Wire-wound Resistors 珐琅釉绕线固定电阻器127URXPower Type Thermal Fusing Resistors 功率型温度保险丝电阻128TFO, TFRCPower (Ribbon) Wire-wound Resistors 功率（合金带）绕线型电阻器129QH, QL, QR, QRZGTest Method of JIS-C-5201 & JIS-C-5202JIS-C-5201和 JIS-C-5202 检测方法131Standard Nominal Resistance Value 标准电阻值133Explnation of Part No. System 料号系统注释135Standard Color Code System 标准色码系统137Metal Glaze Film Fixed Resistors 金属玻璃釉膜固定电阻器79MGRHigh-Value Metal Glaze Film Fixed Resistors 超高阻玻璃釉膜固定电阻器81HMGRHigh-Voltage Metal Glaze Film Fixed Resistors 耐高压型玻璃釉膜固定电阻器82HVRTerminal Type Metal Oxide Film Resistors 端片型金属氧化膜电阻器83TMOR, TMOV , TMOLJumper Wires & Zero-Ohm Resistors 跳线及零欧姆电阻器84ZW , ZO, ZFCopper Plated Steel Lead Wire Type & Cutting Type 铜包钢导线型及切割半成品型85CP, CO Panasert Type (Panasert 型)86Avisert Type (Avisert 型)87AVI-1, AVI-2, AVI-3M & F Forming Type (M 型 & F 型 <成型> )89MF , MK, ML, F , F1, F2, F3Standard Packing of Coated Type Resistors 涂装型电阻器包装标准91Tape/Box, Tape/Reel, Bulk/BoxThrough Hole Category - Traditional Cement Resistors (插件式 - 水泥型电阻)Power Type Resistors (功率型)RELATIVE INFORMATION (相关资料)UniOhm2• Small size & light weight 短小轻薄• Reduction of assembly costs and matching with placement machine. 可降低装置成本及配合机器组装• Suitable for both wave & re-flow soldering. 适合波峰焊与回流焊• Applications: Navigator (GPS), Mobile Phone,Telecom, PDA, Setbox, Meter.应用于GPS， 移动电话，PDA，机顶盒，仪表Feature (特性)Figures (型状)Derating Curve & Specification降功率曲线及性能Thick Film Chip ResistorsPercentratedload(%)Ambient termperature 环境温度 (°C)厚膜晶片电阻器负载比率(%)UniOhm3 RoHS CompliantValue阻值Code 代码Value 阻值Code 代码Value 阻值Code 代码Value 阻值Code 代码Value 阻值Code 代码Value 阻值Code 代码100011471721533316494646568181102021501822134324504756669882105031541922635332514876771583107041582023236340524996873284110051622123737348535116975085113061652224338357545237076886115071692324939365555367178787118081742425540374565497280688121091782526141383575627382589124101822626742392585767484590127111872727443402595907586691130121912828044412606047688792133131962928745422616197790993137142003029446432626347893194140152053130147442636497995395143162103230948453646658097696Thick Film Chip Resistors• For 01005, 0201, 0402 size, no marking on the body due to the small size of the resistor. 01005, 0201, 0402因电阻本体太小，故本体无标示字码• ±5% tolerance product: the marking is 3 digits, the first 2 digits are the significant of theresistance and the 3rd digit denotes number of zeros following.±5%公差产品字码是三位数，前二位是阻值的有效数，第三位表示有几个 0• 0805, 1206, 1210, 2010, 2512 ≤±1%: the marking is 4 digits, the first 3 digits are the significant of the resistance and the 4th digit denotes number of zeros following. 0805, 1206, 1210, 2010, 2512 ≤±1%公差产品字码有四位数，前三位是阻值的有效数，第四位表示有几个 0Marking on the Resistors Body (电阻本体字码标示)2372 = 23700Ω = 23.7KΩBelow 10Ω : 3R24 = 3.24Ω10Ω 以下标示: 3R24 = 3.24Ω153 = 15000Ω = 15KΩBelow 10Ω: 6R8 = 6.8Ω10Ω 以下标示: 6R8 = 6.8Ω• Standard E-96 series values of 0603 ≤±1%: due to the small size of the resistor’s body, 3 digits marking will be used to indicate the accurate resistance value by using the following Multiplier & Resistance Code. 0603 ≤±1%公差 E-96系列标准阻值，因电阻本体太小，采用三位阻值代码（数字）及下列指数代码（字母）配合来指明标准的阻值。
