浅谈建筑异形柱结构配筋的设计

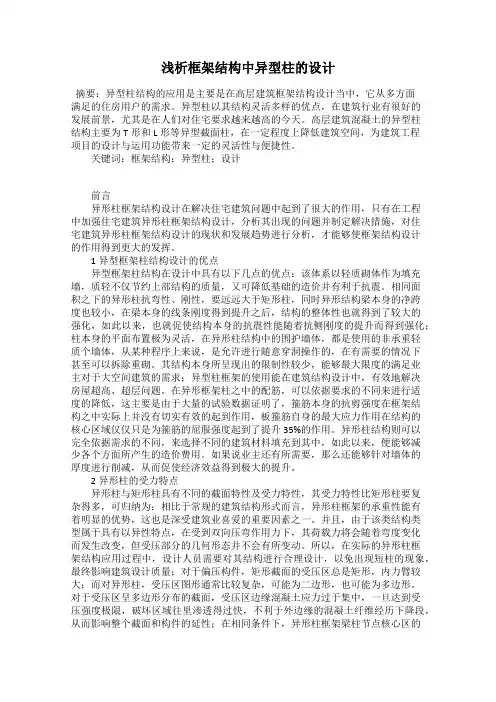

浅析框架结构中异型柱的设计摘要：异型柱结构的应用是主要是在高层建筑框架结构设计当中，它从多方面满足的住房用户的需求。

异型柱以其结构灵活多样的优点，在建筑行业有很好的发展前景，尤其是在人们对住宅要求越来越高的今天。

高层建筑混凝土的异型柱结构主要为T形和L形等异型截面柱，在一定程度上降低建筑空间，为建筑工程项目的设计与运用功能带来一定的灵活性与便捷性。

关键词：框架结构；异型柱；设计前言异形柱框架结构设计在解决住宅建筑问题中起到了很大的作用，只有在工程中加强住宅建筑异形柱框架结构设计，分析其出现的问题并制定解决措施，对住宅建筑异形柱框架结构设计的现状和发展趋势进行分析，才能够使框架结构设计的作用得到更大的发挥。

1异型框架柱结构设计的优点异型框架柱结构在设计中具有以下几点的优点：该体系以轻质砌体作为填充墙，质轻不仅节约上部结构的质量，又可降低基础的造价并有利于抗震。

相同面积之下的异形柱抗弯性、刚性，要远远大于矩形柱，同时异形结构梁本身的净跨度也较小，在梁本身的线条刚度得到提升之后，结构的整体性也就得到了较大的强化，如此以来，也就促使结构本身的抗震性能随着抗侧刚度的提升而得到强化；柱本身的平面布置极为灵活，在异形柱结构中的围护墙体，都是使用的非承重轻质个墙体，从某种程序上来说，是允许进行随意穿洞操作的，在有需要的情况下甚至可以拆除重砌。

其结构本身所呈现出的限制性较少，能够最大限度的满足业主对于大空间建筑的需求；异型柱框架的使用能在建筑结构设计中，有效地解决房屋超高、超层问题。

在异形框架柱之中的配筋，可以依据要求的不同来进行适度的降低，这主要是由于大量的试验数据证明了，箍筋本身的抗剪强度在框架结构之中实际上并没有切实有效的起到作用，板箍筋自身的最大应力作用在结构的核心区域仅仅只是为箍筋的屈服强度起到了提升35%的作用。

异形柱结构则可以完全依据需求的不同，来选择不同的建筑材料填充到其中，如此以来，便能够减少各个方面所产生的造价费用。

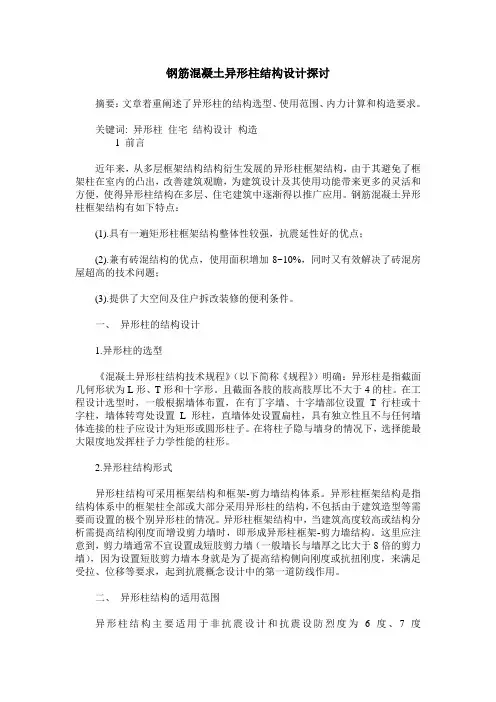

浅议如何对异形柱框架进行结构设计摘要：本文笔者结合多年的设计实践经验,针对钢筋混凝土异形柱框架结构设计及其一些要点进行了分析探讨。

关键词：异形柱框架结构设计计算分析1、前言随着人们对房屋平面与空间布置的要求越来越高,从而对建筑设计布局有了新的要求。

普通框架结构的露梁露柱对建筑平面与空间的分隔己越来越不能被房屋使用者所接受,因为它直接影响到室内家具的布置及空间的使用。

建筑师要求结构工程师配合解决这个问题,因而在框架结构中以异形截面柱代替矩形柱。

所谓异形柱是相对于通常的矩形截面柱而言的,是指截面各肢长与肢厚之比不大于4的截面形状为“Ｔ”形、“十字”形、“Ｌ”形、“Ｚ”形的钢筋混凝土柱。

钢筋混凝土异形柱框架结构是指仅由异形柱作为竖向构件组成的结构体系,它有如下特点:(1)具有一般矩形柱框架结构整体性较强,抗震延性好的优点。

(2)兼有砖混结构的优点,且又有效解决了砖混房屋超高的技术问题。

因此特别适用于联排别墅、高档多层住宅等。

(3)因墙体厚度一般与异形柱肢厚相同,室内不出现柱楞不露梁,使用面积能增加8%～10%。

既改善了建筑功能,也提供了大空间及住户拆改装修的便利条件。

(4)由于填充墙推荐采用粉煤灰、加气混凝土砌块等非粘土质新型轻质墙体材料,使得造价能低于普通框架结构约10%～15%。

与消耗耕地的粘土砖混结构体系相比,异形柱框架结构体系优势明显,是砌体结构较好的替代品,因此具有很好的推广价值和广阔的市场前景。

但是,在结构设计中,目前现行国家规范或规程中尚未给出异形柱框架结构设计的专门条款,供设计人员参考的资料也很有限。

笔者在对省《钢筋混凝土异形柱框架结构技术规程》（以下称作《规程》）的理解基础上,参考有关文献,结合工程实践,进行归纳总结,提出建议。

2、异形柱框架结构体系布置2.1 适用条件本着安全适用、技术先进、经济合理的设计原则,异形柱框架结构型式适用于地震烈度7度及以下地区的民用房屋,尤其适用于带错层、跃层的多层复杂住《规程》关于异形柱框架结构的适用条件为:7度区总高度不超过24m,宅和小高层。

建筑异形柱结构的配筋设计分析吴海强博罗县建筑设计院摘要：伴随着我国经济的不断发展，当前建筑业呈现出一片蓬勃的景象，更多新的特点显现，很大程度上解决了由于人口众多而出现的土地匮乏问题，建筑的外观也越来越多样化和复杂化，于是异形柱结构应运而生。

这种新型的结构既满足了建筑外观与空间上的需求，还确保其稳定与安全，成为受到当代人喜爱的建筑结构。

本文对建筑异形柱结构配筋设计进行分析。

关键词：建筑异形柱结构;配筋设计1引言在城市化发展进一步推进的社会背景下，当前的城市建筑发展空间得到深度挖掘，逐渐满足人们在建筑功能、外观以及空间分布等方面的要求，其中广受人们喜爱的是异形柱结构。

但由于这种结构起步时间较晚，在受力特点或设计应用等方面都没有进行深入的分析应用，笔者结合多年的工作实践经验对此进行分析。

2建筑异形柱结构的基本设计与特点分析当前的建筑异形柱结构是指截面和常规截面不同的柱体结构形式，比较常见的截面形状有L形、T形、十字形，截面各肢高厚的比值不超过4，肢厚保持与墙面的厚度相同，对应的高不超过500mm。

另外，如果异形柱结构各肢的长度相同，还可以将其分为等肢与不等肢，等肢更适合在抗震的建筑设计中，应用等肢能够很好地符合建筑物功能以及各空间分布等多方面的要求，但必须建立在符合结构刚度以及对应承载力的基础上。

总结异形柱结构的特点，主要有以下几点：（1）因为异形柱肢厚与柱肢高厚并不相同，所以其抗扭性不高，如果应力主要在相交处集中，那么很容易导致严重的变形，所以平面压力的布置必须简单而对称，特别要求是质量、刚度和承载力相同之处，对齐拉通纵横向框架柱，才能使得在地震发生时扭转效应得以有效降低。

另外，还要对部分的剪力墙和框架柱的薄弱部分进行合理布置，如果异形柱结构无规则，那么要求结合《混凝土异形柱结构技术规程》的相关要求进行布置；（2）异形柱结构肢厚度并不大，相比于普通的矩形柱体，其延性不够，而轴压比则会直接影响异形柱的形态。

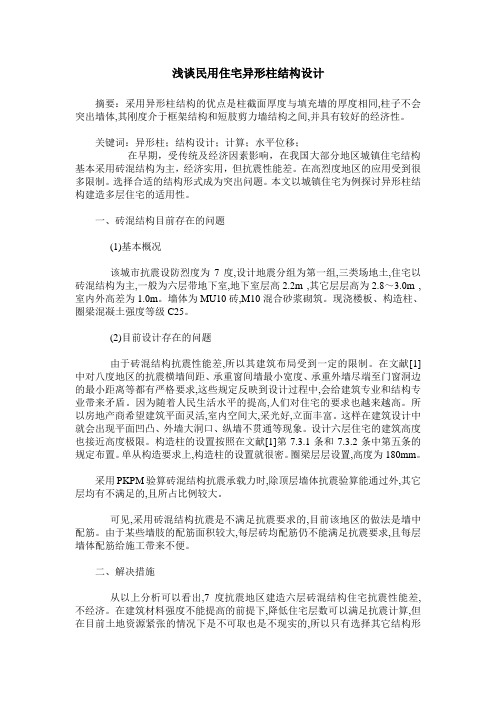

浅谈民用住宅异形柱结构设计摘要：采用异形柱结构的优点是柱截面厚度与填充墙的厚度相同,柱子不会突出墙体,其刚度介于框架结构和短肢剪力墙结构之间,并具有较好的经济性。

关键词：异形柱；结构设计；计算；水平位移；在早期，受传统及经济因素影响，在我国大部分地区城镇住宅结构基本采用砖混结构为主，经济实用，但抗震性能差。

在高烈度地区的应用受到很多限制。

选择合适的结构形式成为突出问题。

本文以城镇住宅为例探讨异形柱结构建造多层住宅的适用性。

一、砖混结构目前存在的问题(1)基本概况该城市抗震设防烈度为7度,设计地震分组为第一组,三类场地土,住宅以砖混结构为主,一般为六层带地下室,地下室层高2.2m ,其它层层高为2.8～3.0m ,室内外高差为1.0m。

墙体为MU10砖,M10混合砂浆砌筑。

现浇楼板、构造柱、圈梁混凝土强度等级C25。

(2)目前设计存在的问题由于砖混结构抗震性能差,所以其建筑布局受到一定的限制。

在文献[1]中对八度地区的抗震横墙间距、承重窗间墙最小宽度、承重外墙尽端至门窗洞边的最小距离等都有严格要求,这些规定反映到设计过程中,会给建筑专业和结构专业带来矛盾。

因为随着人民生活水平的提高,人们对住宅的要求也越来越高。

所以房地产商希望建筑平面灵活,室内空间大,采光好,立面丰富。

这样在建筑设计中就会出现平面凹凸、外墙大洞口、纵墙不贯通等现象。

设计六层住宅的建筑高度也接近高度极限。

构造柱的设置按照在文献[1]第7.3.1条和7.3.2条中第五条的规定布置。

单从构造要求上,构造柱的设置就很密。

圈梁层层设置,高度为180mm。

采用PKPM验算砖混结构抗震承载力时,除顶层墙体抗震验算能通过外,其它层均有不满足的,且所占比例较大。

可见,采用砖混结构抗震是不满足抗震要求的,目前该地区的做法是墙中配筋。

由于某些墙肢的配筋面积较大,每层砖均配筋仍不能满足抗震要求,且每层墙体配筋给施工带来不便。

二、解决措施从以上分析可以看出,7度抗震地区建造六层砖混结构住宅抗震性能差,不经济。

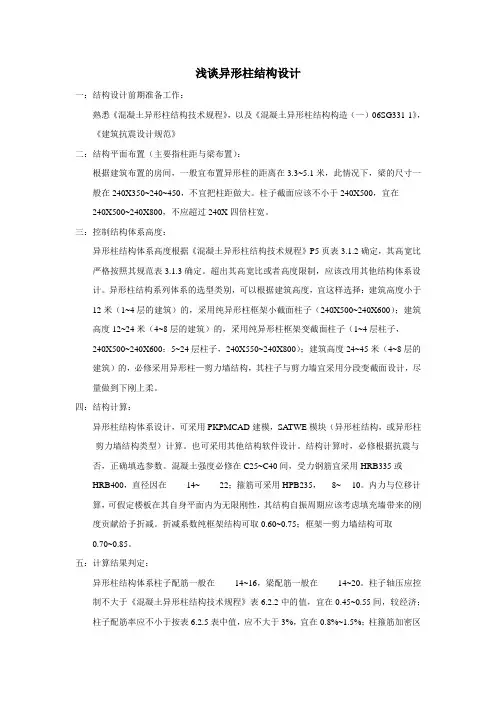

浅谈异形柱结构设计一：结构设计前期准备工作：熟悉《混凝土异形柱结构技术规程》，以及《混凝土异形柱结构构造（一）06SG331-1》，《建筑抗震设计规范》二：结构平面布置（主要指柱距与梁布置）：根据建筑布置的房间，一般宜布置异形柱的距离在3.3~5.1米，此情况下，梁的尺寸一般在240X350~240~450，不宜把柱距做大。

柱子截面应该不小于240X500，宜在240X500~240X800，不应超过240X四倍柱宽。

三：控制结构体系高度：异形柱结构体系高度根据《混凝土异形柱结构技术规程》P5页表3.1.2确定，其高宽比严格按照其规范表3.1.3确定。

超出其高宽比或者高度限制，应该改用其他结构体系设计。

异形柱结构系列体系的选型类别，可以根据建筑高度，宜这样选择：建筑高度小于12米（1~4层的建筑）的，采用纯异形柱框架小截面柱子（240X500~240X600）；建筑高度12~24米（4~8层的建筑）的，采用纯异形柱框架变截面柱子（1~4层柱子，240X500~240X600；5~24层柱子，240X550~240X800）；建筑高度24~45米（4~8层的建筑）的，必修采用异形柱—剪力墙结构，其柱子与剪力墙宜采用分段变截面设计，尽量做到下刚上柔。

四：结构计算：异形柱结构体系设计，可采用PKPMCAD建模，SATWE模块（异形柱结构，或异形柱-剪力墙结构类型）计算。

也可采用其他结构软件设计。

结构计算时，必修根据抗震与否，正确填选参数。

混凝土强度必修在C25~C40间，受力钢筋宜采用HRB335或HRB40014~22；箍筋可采用HPB2358~10。

内力与位移计算，可假定楼板在其自身平面内为无限刚性，其结构自振周期应该考虑填充墙带来的刚度贡献给予折减。

折减系数纯框架结构可取0.60~0.75；框架—剪力墙结构可取0.70~0.85。

五：计算结果判定：14~1614~20。

柱子轴压应控制不大于《混凝土异形柱结构技术规程》表6.2.2中的值，宜在0.45~0.55间，较经济；柱子配筋率应不小于按表6.2.5表中值，应不大于3%，宜在0.8%~1.5%；柱箍筋加密区最小体积配箍率，应大于按最小配箍特征值（不小于表6.2.9中的值）和具体轴压比照《混凝土异形柱结构技术规程》（6.2.9）式子计算出的值。

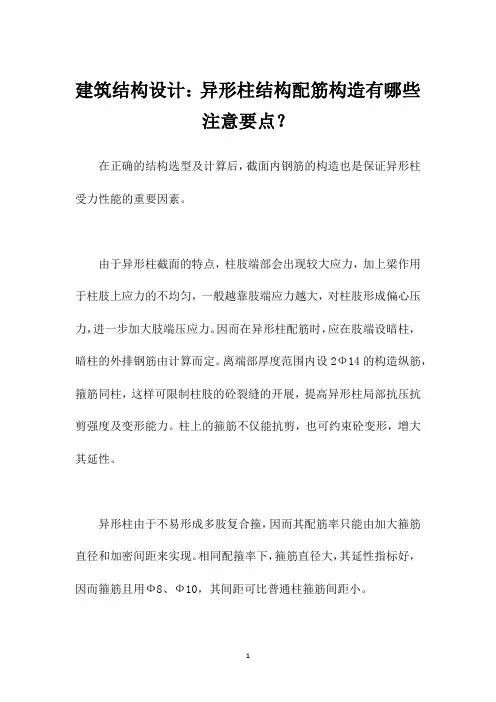

建筑结构设计：异形柱结构配筋构造有哪些
注意要点？
在正确的结构选型及计算后，截面内钢筋的构造也是保证异形柱受力性能的重要因素。

由于异形柱截面的特点，柱肢端部会出现较大应力，加上梁作用于柱肢上应力的不均匀，一般越靠肢端应力越大，对柱肢形成偏心压力，进一步加大肢端压应力。

因而在异形柱配筋时，应在肢端设暗柱，暗柱的外排钢筋由计算而定。

离端部厚度范围内设2Ф14的构造纵筋，箍筋同柱，这样可限制柱肢的砼裂缝的开展，提高异形柱局部抗压抗剪强度及变形能力。

柱上的箍筋不仅能抗剪，也可约束砼变形，增大其延性。

异形柱由于不易形成多肢复合箍，因而其配筋率只能由加大箍筋直径和加密间距来实现。

相同配箍率下，箍筋直径大，其延性指标好，因而箍筋且用Ф8、Ф10，其间距可比普通柱箍筋间距小。

1。

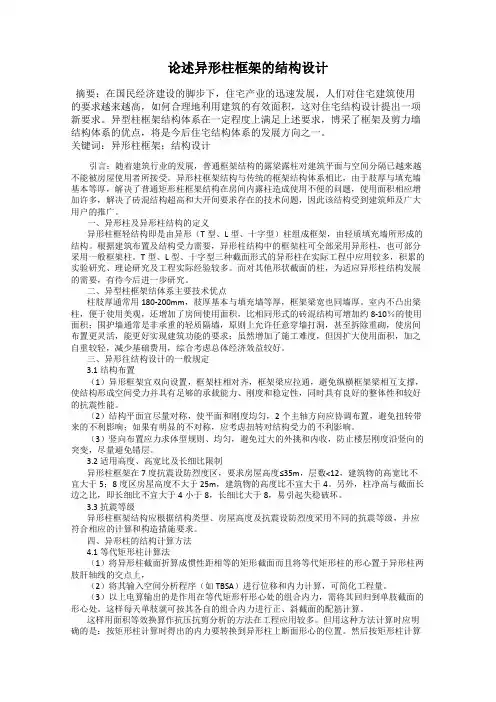

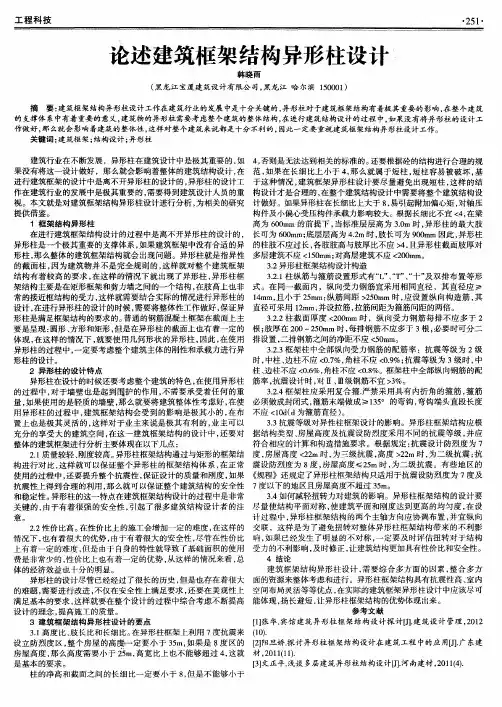

论述异形柱框架的结构设计摘要：在国民经济建设的脚步下，住宅产业的迅速发展，人们对住宅建筑使用的要求越来越高，如何合理地利用建筑的有效面积，这对住宅结构设计提出一项新要求。

异型柱框架结构体系在一定程度上满足上述要求，博采了框架及剪力墙结构体系的优点，将是今后住宅结构体系的发展方向之一。

关键词：异形柱框架；结构设计引言：随着建筑行业的发展，普通框架结构的露梁露柱对建筑平面与空间分隔已越来越不能被房屋使用者所接受。

异形柱框架结构与传统的框架结构体系相比，由于肢厚与填充墙基本等厚，解决了普通矩形柱框架结构在房间内露柱造成使用不便的问题，使用面积相应增加许多，解决了砖混结构超高和大开间要求存在的技术问题，因此该结构受到建筑师及广大用户的推广。

一、异形柱及异形柱结构的定义异形柱框轻结构即是由异形（T型、L型、十字型）柱组成框架，由轻质填充墙所形成的结构。

根据建筑布置及结构受力需要，异形柱结构中的框架柱可全部采用异形柱，也可部分采用一般框架柱。

T型、L型、十字型三种截面形式的异形柱在实际工程中应用较多，积累的实验研究、理论研究及工程实际经验较多。

而对其他形状截面的柱，为适应异形柱结构发展的需要，有待今后进一步研究。

二、异型柱框架结体系主要技术优点柱肢厚通常用180-200mm，肢厚基本与填充墙等厚，框架梁宽也同墙厚。

室内不凸出梁柱，便于使用美观，还增加了房间使用面积，比相同形式的砖混结构可增加约8-10％的使用面积；围护墙通常是非承重的轻质隔墙，原则上允许任意穿墙打洞，甚至拆除重砌，使房间布置更灵活，能更好实现建筑功能的要求；虽然增加了施工难度，但因扩大使用面积，加之自重较轻，减少基础费用，综合考虑总体经济效益较好。

三、异形往结构设计的一般规定3.1结构布置（1）异形框架宜双向设置，框架柱相对齐，框架梁应拉通，避免纵横框架梁相互支撑，使结构形成空间受力并具有足够的承载能力、刚度和稳定性，同时具有良好的整体性和较好的抗震性能。

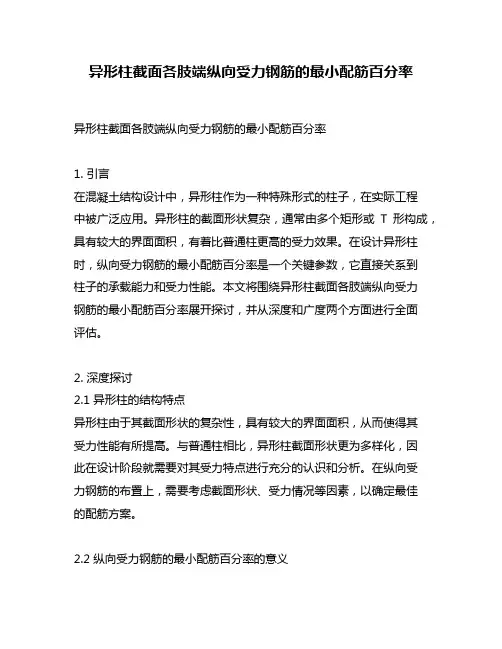

异形柱截面各肢端纵向受力钢筋的最小配筋百分率异形柱截面各肢端纵向受力钢筋的最小配筋百分率1. 引言在混凝土结构设计中，异形柱作为一种特殊形式的柱子，在实际工程中被广泛应用。

异形柱的截面形状复杂，通常由多个矩形或T形构成，具有较大的界面面积，有着比普通柱更高的受力效果。

在设计异形柱时，纵向受力钢筋的最小配筋百分率是一个关键参数，它直接关系到柱子的承载能力和受力性能。

本文将围绕异形柱截面各肢端纵向受力钢筋的最小配筋百分率展开探讨，并从深度和广度两个方面进行全面评估。

2. 深度探讨2.1 异形柱的结构特点异形柱由于其截面形状的复杂性，具有较大的界面面积，从而使得其受力性能有所提高。

与普通柱相比，异形柱截面形状更为多样化，因此在设计阶段就需要对其受力特点进行充分的认识和分析。

在纵向受力钢筋的布置上，需要考虑截面形状、受力情况等因素，以确定最佳的配筋方案。

2.2 纵向受力钢筋的最小配筋百分率的意义纵向受力钢筋的最小配筋百分率是指在柱子截面上，纵向受力钢筋的最小配筋量所占的百分比。

它直接关系到柱子的受力性能和抗震性能。

较低的最小配筋百分率可能导致柱子抗震性能不足，从而影响整体结构的稳定性和安全性。

在设计异形柱时，需要对纵向受力钢筋的最小配筋百分率进行合理的确定。

2.3 确定最小配筋百分率的方法确定纵向受力钢筋的最小配筋百分率，需要综合考虑柱子的受力情况、截面形状、材料特性等多个因素。

通常可以通过结构设计规范中的公式和计算方法进行计算，同时也需要结合实际工程经验进行调整。

在确定最小配筋百分率时，还需要考虑柱子在地震等外部荷载下的受力情况，以确保其具有良好的抗震性能。

3. 广度探讨3.1 异形柱的设计案例分析通过对实际工程中的异形柱设计案例进行分析，可以更好地理解纵向受力钢筋的最小配筋百分率在实际设计中的应用。

通过对不同形状、尺寸的异形柱进行设计计算，可以掌握在不同情况下应如何确定最小配筋百分率，并通过案例分析总结出一些设计经验和方法。
