南方332R全站仪数据传输操作流程

南方全站仪数据采集说明
一、设置测站点：
1、按MENU键进入主菜单，按F1键选择数据采集功能。

2、选择一个文件后，按回车键（确认）结束。

3、按F1键（输入测站点），按F1 键输入点名、编码、仪高，再按F4键
确认。

4、按F4(坐标键)进入到测站点坐标输入界面，输入坐标N、E、Z的值。

按回车键确认后结束。

按F4键，记录，按F4键（即：是，记录数据）。

5、然后进入到仪器高的输入界面，输入仪器高度，按回车键确认。

这时完
成测站点的设置。

二、设置后视点
1、回到数据采集菜单。

在数据采集菜单中按F2（输入后视点键）
2、按F1键输入点名、编码，仪器高度，按F3后视键，进入后视点输入界
面。

输入点名后，按F4键，进行后视点坐标输入，按回车键确认。

2、然后按F4测量键，再按F1角度键，显示后视点方位角，按F4键（即：
记录）。

完成后视点的设置。

三、开始数据采集
1、回到数据采集菜单。

在数据采集菜单中按F3（测量）。

2、按F1输入观测点点名、编码、棱镜高度，按回车键确认。

按F3(测量
键)，按F3坐标键，开始坐标测量。

测量完成后，按F4记录键，记录数据。

3、按F4同前键，可进行下一个点的坐标测量工作。

...

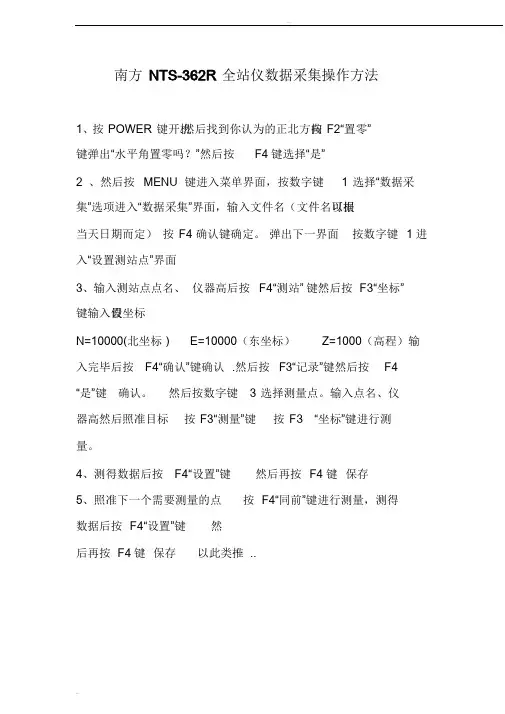

... 南方NTS-362R全站仪数据采集操作方法
1、按POWER 键开机.然后找到你认为的正北方向按F2“置零”
键弹出“水平角置零吗？”然后按F4 键选择“是”
2 、然后按MENU 键进入菜单界面，按数字键 1 选择“数据采集”选项进入“数据采集”界面，输入文件名（文件名可以根
据
当天日期而定）按F4 确认键确定。

弹出下一界面按数字键 1 进入“设置测站点”界面
3、输入测站点点名、仪器高后按F4“测站”键然后按F3“坐标”
键输入假设坐标
N=10000(北坐标) E=10000（东坐标）Z=1000（高程）输入完毕后按F4“确认”键确认.然后按F3“记录”键然后按F4 “是”键确认。

然后按数字键 3 选择测量点。

输入点名、仪
器高然后照准目标按F3“测量”键按F3 “坐标”键进行测
量。

4、测得数据后按F4“设置”键然后再按F4 键保存
5、照准下一个需要测量的点按F4“同前”键进行测量，测得
数据后按F4“设置”键然
后再按F4 键保存以此类推
⋯..。

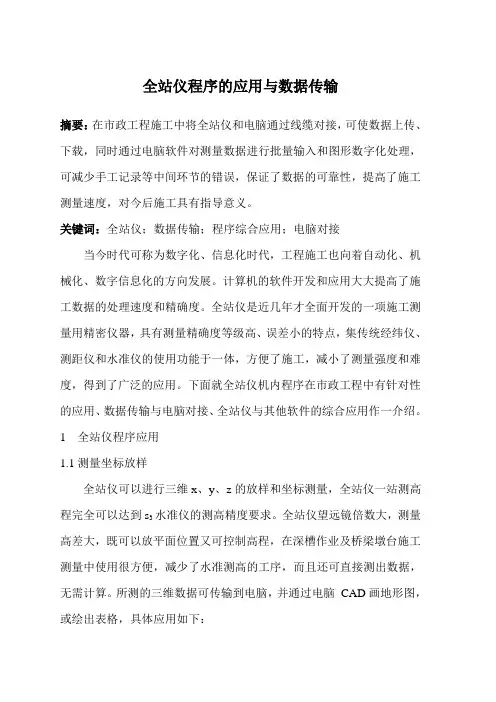

全站仪程序的应用与数据传输摘要：在市政工程施工中将全站仪和电脑通过线缆对接，可使数据上传、下载，同时通过电脑软件对测量数据进行批量输入和图形数字化处理，可减少手工记录等中间环节的错误，保证了数据的可靠性，提高了施工测量速度，对今后施工具有指导意义。

关键词：全站仪；数据传输；程序综合应用；电脑对接当今时代可称为数字化、信息化时代，工程施工也向着自动化、机械化、数字信息化的方向发展。

计算机的软件开发和应用大大提高了施工数据的处理速度和精确度。

全站仪是近几年才全面开发的一项施工测量用精密仪器，具有测量精确度等级高、误差小的特点，集传统经纬仪、测距仪和水准仪的使用功能于一体，方便了施工，减小了测量强度和难度，得到了广泛的应用。

下面就全站仪机内程序在市政工程中有针对性的应用、数据传输与电脑对接、全站仪与其他软件的综合应用作一介绍。

1 全站仪程序应用1.1测量坐标放样全站仪可以进行三维x、y、z的放样和坐标测量，全站仪一站测高程完全可以达到s3水准仪的测高精度要求。

全站仪望远镜倍数大，测量高差大，既可以放平面位置又可控制高程，在深槽作业及桥梁墩台施工测量中使用很方便，减少了水准测高的工序，而且还可直接测出数据，无需计算。

所测的三维数据可传输到电脑，并通过电脑CAD画地形图，或绘出表格，具体应用如下：1.1.1 高差测量的精度控制在布控导线时使每个导线点数值为三维x 、y 、z 坐标，以便放样时使用。

用全站仪测高程，首先应分析它的精度是否能符合工程的规范误差要求，以2"(2+2×D ×10-6)级全站仪为例，距离长s=200m ，α=15。

h=s sin α,sin sh α=∂∂ααscos h =∂∂m 中 =±10mm(对中杆对中误差) m s =7mm.10m )22(22=++中一测回角方向中误差：±2” 半测回中误差：±2”2=±2.8”该工程所用2”仪器经多次检测垂直角误差为3”。

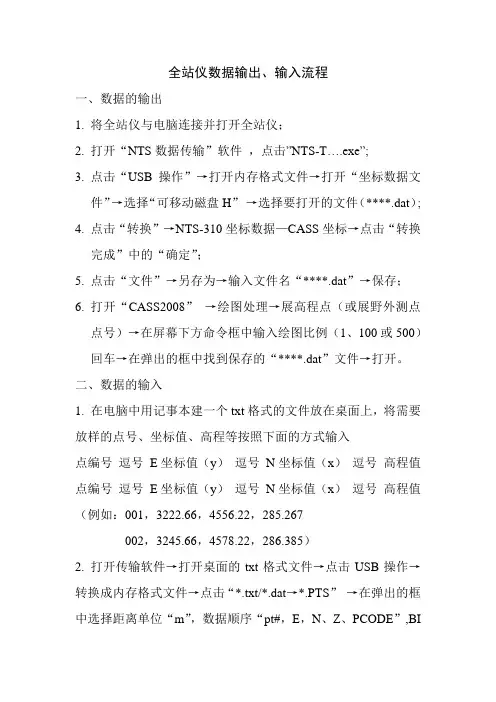

全站仪数据输出、输入流程
一、数据的输出
1.将全站仪与电脑连接并打开全站仪；
2.打开“NTS数据传输”软件，点击”NTS-T….exe”;
3.点击“USB操作”→打开内存格式文件→打开“坐标数据文
件”→选择“可移动磁盘H”→选择要打开的文件（****.dat）;
4.点击“转换”→NTS-310坐标数据—CASS坐标→点击“转换
完成”中的“确定”；
5.点击“文件”→另存为→输入文件名“****.dat”→保存；
6.打开“CASS2008”→绘图处理→展高程点（或展野外测点
点号）→在屏幕下方命令框中输入绘图比例（1、100或500）回车→在弹出的框中找到保存的“****.dat”文件→打开。

二、数据的输入
1. 在电脑中用记事本建一个txt格式的文件放在桌面上，将需要放样的点号、坐标值、高程等按照下面的方式输入
点编号逗号E坐标值（y）逗号N坐标值（x）逗号高程值点编号逗号E坐标值（y）逗号N坐标值（x）逗号高程值（例如：001，3222.66，4556.22，285.267
002，3245.66，4578.22，286.385）
2. 打开传输软件→打开桌面的txt格式文件→点击USB操作→转换成内存格式文件→点击“*.txt/*.dat→*.PTS”→在弹出的框中选择距离单位“m”，数据顺序“pt#，E，N、Z、PCODE”,BI
并点击“ok”→在弹出框中选择保存路径为“可移动磁盘”，并填写文件名称→保存；
3. 放样时直接调取该文件就可以了。

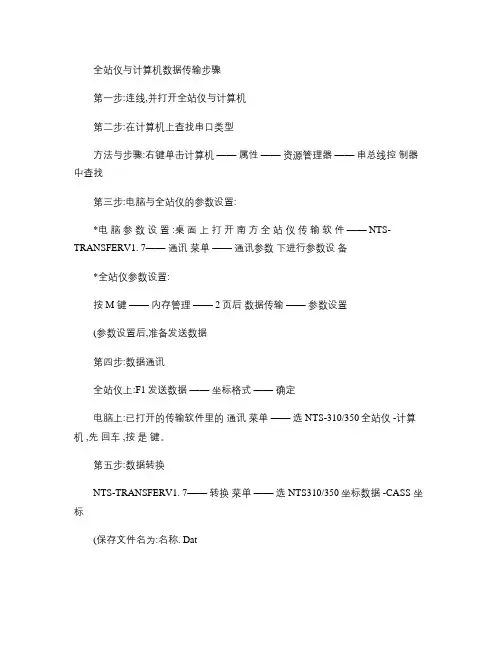

全站仪与计算机数据传输步骤
第一步:连线,并打开全站仪与计算机
第二步:在计算机上查找串口类型
方法与步骤:右键单击计算机——属性——资源管理器——串总线控制器中查找
第三步:电脑与全站仪的参数设置:
*电脑参数设置 :桌面上打开南方全站仪传输软件—— NTS-TRANSFERV1. 7——通讯菜单——通讯参数下进行参数设备
*全站仪参数设置:
按 M 键——内存管理—— 2页后数据传输——参数设置
(参数设置后,准备发送数据
第四步:数据通讯
全站仪上:F1发送数据——坐标格式——确定
电脑上:已打开的传输软件里的通讯菜单——选 NTS-310/350全站仪 -计算机 ,先回车 ,按是键。

第五步:数据转换
NTS-TRANSFERV1. 7——转换菜单——选 NTS310/350坐标数据 -CASS 坐标
(保存文件名为:名称. Dat。

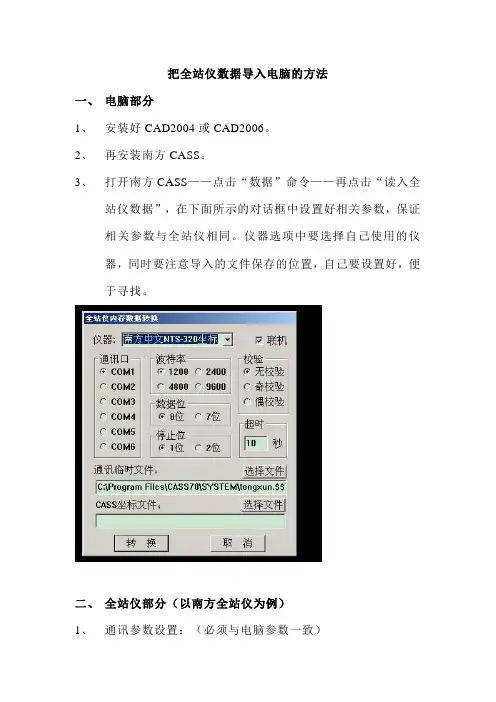

全站仪往电脑传输数据及编辑流程
全站仪往电脑输入数据：
打开桌面“南方CASS6.1.FOR成图系统”图标→数据→读取全站仪数据→
仪器：托普康GTS-200坐标
波特率：9600
数据位：7位
停止位：1位
通讯口：COM3 或COM1、4
校验：偶校验(全站仪数据应相符)
→选择文件（下面）→编辑临时文件名→全站仪数据输入→转换→“先在微机上回车，然后在全站仪上回车”。

其中，“全站仪数据输入”为：打开全站仪开关（提前把电脑和全站仪数据线连起来）→菜单→F3存储管理3∕3→F1数据传输→F1：300格式→F1：发送数据→F2坐标数据→文件名→发送坐标数据吗？是否（等微机回车后），点“是”
图形编辑：1.转换完成后，打开“绘图处理”→定显示区→选中该文件名；
2.再次进入“绘图处理”→展野外测站点点号→选该文件名→比例1：500（1000或2000）→编辑。

南方测绘全站仪使用方法
南方测绘全站仪使用方法主要包括以下几个步骤：
1. 设置全站仪：首先，将全站仪放置在测点上，保证其稳定并水平。

然后，打开仪器并进行初始化操作，校准仪器的水平和垂直度。

2. 建立测站：在选择好测点后，使用全站仪的望远镜对着目标点，调整望远镜的水平和垂直位置，使其对准目标点。

3. 观测数据：通过全站仪的观测功能，可以测量目标点的坐标、高程以及水平角度等数据。

根据具体需要，可以选择单次观测或重复观测。

4. 计算结果：测量数据完成后，将数据导出到电脑或数据处理软件中进行处理。

根据需要进行坐标转换、高程计算等操作，最后得到测量结果。

5. 数据导出与分析：将处理后的数据导出到输出设备或软件中，生成图表或报告。

根据需要，可以进行进一步的数据分析和处理，比如绘制等高线、构建三维模型等。

需要注意的是，在使用全站仪时，应注意仪器的保养和维护，确保其正常工作。

此外，根据实际测量场景的不同，还需要熟悉并掌握全站仪的具体功能和操作流
程。

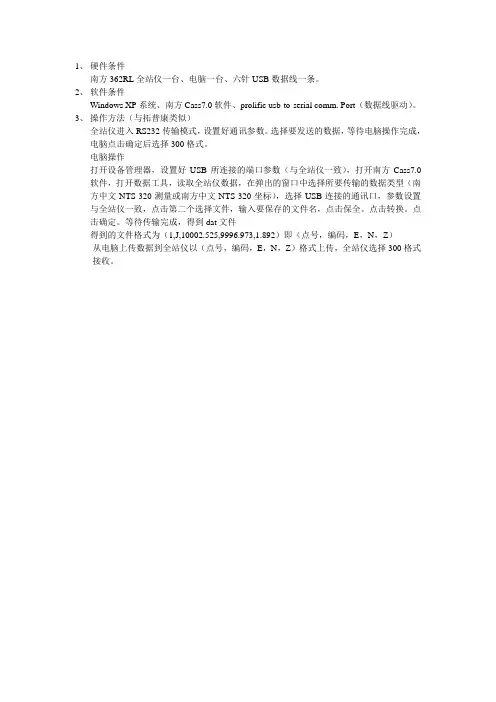

1、硬件条件
南方362RL全站仪一台、电脑一台、六针USB数据线一条。

2、软件条件
Windows XP系统、南方Cass7.0软件、prolific usb-to-serial comm. Port（数据线驱动）。

3、操作方法（与拓普康类似）
全站仪进入RS232传输模式，设置好通讯参数。

选择要发送的数据，等待电脑操作完成，电脑点击确定后选择300格式。

电脑操作
打开设备管理器，设置好USB所连接的端口参数（与全站仪一致），打开南方Cass7.0软件，打开数据工具，读取全站仪数据，在弹出的窗口中选择所要传输的数据类型（南方中文NTS-320测量或南方中文NTS-320坐标），选择USB连接的通讯口，参数设置与全站仪一致，点击第二个选择文件，输入要保存的文件名，点击保全。

点击转换。

点击确定。

等待传输完成，得到dat文件
得到的文件格式为（1,J,10002.525,9996.973,1.892）即（点号，编码，E，N，Z）
从电脑上传数据到全站仪以（点号，编码，E，N，Z）格式上传，全站仪选择300格式接收。

拓普康全站仪数据与电脑数据互传一: 全站仪数据导入电脑1.先连接数据线2.全站仪通讯参数设置，进“MENU”菜单按F3 存储管理――按F4翻页到3页――按F1数据通讯――选择F1 GTS格式――按F3 通讯参数设置，设置各参数与电脑的参数相同。

3.在电脑上打开T-COM传输软件，点击通讯――下载――选择与全站仪型号一样的类型。

设置参数与全站仪的参数一样。

（注意要在写入文本文件的选项中选”勾”这样传出来的数据比较直观）4.测量数据下载：进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F1 测量数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――－数据传输完成——电脑上（当前数据另存为）点击确定——电脑上再点击确定。

测量文件名另存格式为*.raw。

(也可以存为自己想要的各种数据格式)5.坐标数据下载：进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F2坐标数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――－数据传输完成——电脑上（当前数据另存为）点击确定——电脑上再点击确定。

坐标文件名另存格式为*.xyz。

传出来的坐标格式为：点号，Y, X , Z (也可以存为自己想要的各种数据格式)二：数据格式转换把数据转换成（点号，编码，X坐标，Y坐标，Z坐标）打开数据转换软件“坐标格式转换软件.exe”选择我们保存好的测量文件*.raw和坐标文件*.xyz――选择保存路径――点击输出文件格式――点击开始转换三: 关于GTS-330文本文件类数据的上装1、准备工作：（1）已知文本文件（坐标文件）如：test.txt1,100.000,200.000,30.0002,400.000,500.000,60.000注意：坐标的格式是：点号,E坐标(东坐标),N坐标(北坐标),高程（2）全站仪的通讯参数设置好。

全站仪操作流程1-1全站仪控制点数据导入建立好控制点的文件，将其拷贝到ＣＦ卡上的ＤＡＴＡ文件夹里面，然后打开全站仪，点击转化，打击把数据导入作业，点击导入ASCII／GSI数据，出现如下界面：点击配置，如图：根据你控制点文件的格式编辑弹出的配置界面，那一列是什么数据进行确定，配置好各项，然后点击继续。

从ＣＦ卡输入ASCII数据从你拷贝到ＣＦ卡上的文件复制到你自己建立的作业中。

点击继续，数据成功导入会提示，未成功自行进行控制点文件的检查。

导入可以点击管理，点击数据，查到你要察看的点点击编辑进行察看和检查，和你自己建立的控制点文件中的坐标一样证明导入成功。

1-２精调机和全站仪通讯配置点击配置，进入接口设置，选中GEOCOM模式点击编辑，出现如下界面：点击设备选中RS232GEOCOM然后点击编辑，出现如下界面：波特率选择38400,奇偶选择无，数据位选择8，停止位选择1．设置完点击保存．1-３作业建立全站仪工作前可以建立要建立作业，点击管理，点击作业出现如下界面：点击新建，建立自己的作业．1-４全站仪设站点击程序，点击设站，出现如下界面：作业名有所不同，作业选择你自己建立的作业名，其它的选项要和图片中显示的一样，这时可以点击设置看一下，看设置是否正确，按照下图所示进行设置：然后点击继续，出现如下界面：设站方法选择为后方交会，测站号任意输入，已知点作业选择你自己建立的作业名．点击继续后，认为瞄准一后视点，输入点号点击ALL，再照准第二个后视点，输入点号点击ALL．此时只要输入点号全站仪可以自行照准点，照准后点击ALL，照准8个点后，点击计算，Sigma值坐标在0.7毫米以内，水平定向误差在1秒内．为了达到这个标准有些不好的点可以剔出，然后进行计算，达到标准为止．最后要保证3D点有6个，小车所在方向的点要尽量保证，要最少保证３个．2. 全站仪一起校准一．补偿器校准当仪器架设好后，水准气泡在一个方向上调整到0.0005的范围以内时，调转方向后，偏差却很大是，这时要对补偿器进行校准，校准的步骤如下：点击工具进入，点击检查与校准选项，点击补偿器（L,T）,进入如下界面：点击测量，测量两个测回后回到主界面，点击SHIFT+F12再起调平看校准的效果，如不好，可继续进行校准，知道得到满意结果为止。

南方全站仪使用说明一、准备工作1.确保全站仪电源充足，可以通过电池或外接电源进行供电。

2.选择合适的三脚架进行安装，并调整好平衡度。

3.将全站仪与计算机或平板电脑进行连接，以便进行数据传输和存储。

二、测量过程1.开机：按下电源按钮，等待全站仪启动，系统自检完成后即可使用。

2.设置基准点：在开始测量前，需要设置一个已知坐标的基准点。

将全站仪准确对准基准点，按下“设置”按钮，在菜单中选择“基准点设置”功能，输入基准点的坐标值，保存设置。

3.目标点测量：将全站仪对准目标点，通过调整水平角和垂直角，使测量准星对准目标点，然后按下“测量”按钮。

4.数据存储：每次测量完成后，全站仪会自动将数据保存在内部存储器中或传输到计算机上。

可以通过界面菜单选择存储的文件名和路径。

5.基线测量：在进行测量任务时，如果需要测定两个目标点之间的距离和方向角，可以通过设置基线测量功能来实现。

具体操作流程类似目标点测量，全站仪会自动计算出目标点的平面坐标和高程。

三、数据处理1.数据导出：在测量完成后，可以将数据导出到计算机进行进一步处理。

通过数据线连接全站仪和计算机，选择数据导出功能，进行文件传输。

四、注意事项1.在使用全站仪进行测量时，要注意避免遮挡物，保证目标点和测量准星的可见性。

2.操作全站仪过程中要注意平稳移动，避免碰撞和摇晃，以保证测量精度。

3.在移动全站仪时，应关闭仪器以避免损坏。

4.定期检查和校准全站仪，保持其正常工作状态和测量精度。

总结：南方全站仪是一种广泛应用于地理测量和测绘工作的仪器，具有高精度和高效率的特点。

使用该仪器进行测量，需要首先进行准备工作，如安装和连接好设备。

测量过程中需要设置基准点，然后针对目标点进行测量，并进行数据存储。

测量完成后，还需要进行进一步的数据处理和分析。

使用全站仪时，要注意操作规范和保养维护。

南方全站仪通用使用方法二、参数设置1．从菜单键中设置：(1) MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

一、特点1．功能丰富南方NTS-332/5系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-332/5系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-312/5在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-312/5全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

5．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
