三相交流电路分析

《三相交流电路》实验报告实验目的：1.理解三相交流电路的基本原理；2.学会使用示波器、电压表和电流表测量三相交流电路的参数；3.研究三相电路的功率特性，了解三相电路的平衡性和负载均衡。

实验仪器：1.三台变压器；2.三台电阻；3.三相交流电压源；4.示波器；5.电压表和电流表。

实验原理：三相交流电路由三相交流电源、三相负载和三相变压器组成。

三相交流电源通常输出三相对称正弦波电压，每个相位之间相差120度。

负载通常是三个独立的电阻，用于消耗电能。

实验步骤：1.搭建三相交流电路。

将三台变压器连接至三相交流电源，将三个电阻按顺序连接至三台变压器的绕组。

在负载的输入、输出端分别连接电压表和电流表。

2.调节三台变压器的变比，使各个电阻上产生相同大小的电压。

3.打开示波器，将电压表和电流表分别连接至示波器的通道，观察波形和参数。

4.测量三个电阻上的电压和电流，并计算平均功率和功率因数。

5.拔插负载电阻，观察电路的负载均衡情况。

实验结果与分析：1.测量三个电阻上的电压和电流，并计算平均功率和功率因数。

根据实验数据计算出以下结果：电阻1电压：220V，电流：2A，功率因数：0.9，平均功率：440W；电阻2电压：220V，电流：2.2A，功率因数：0.85，平均功率：484W；电阻3电压：220V，电流：1.8A，功率因数：0.95，平均功率：396W。

2.观察示波器上的波形，可以看到三个电阻上的电压波形相同，相位差为120度，符合三相电源的输出特点。

3.实验中拔插负载电阻时，观察电流和电压的变化，发现当一个负载电阻发生故障时，会使整个电路的负载不平衡，导致其他负载电阻上的电压和电流发生变化。

实验结论：通过本次实验，我们对三相交流电路的基本原理有了更深入的理解。

实验中使用示波器、电压表和电流表测量了三相电路的参数，研究了三相电路的负载均衡性和功率特性。

实验结果表明，三相交流电路中三个电阻上的电压和电流相同，相位差为120度，符合三相电源的输出特点。

三相正弦交流电路参数的测量与分析实验报告
一、实验目的
1、了解三相正弦交流电路的结构及其它参数特性；
2、彻底了解正弦波与其变换后的波形及其参数；
3、对电路的三相比幅及其相位，以及各相电流电压比和参数进行测量；
4、通过测量与分析实验，加深对电力电子电路的理解，扩大电路理
论知识。

二、实验原理
正弦波是一种波形最接近于理想的正弦波，它可以用于交流电路的分析。

三相正弦交流电路是指三相交流电路，其中各个相位的电压和电流均
为正弦波形，或者说各相之间在相位上相位差为120度，电压和电流同正
弦波的幅值比值及相位差来确定。

正弦波参数包括波型，有效幅值，频率，相位特性，电压电流比等。

有效幅值是指最高点到平均值的变化幅度，它表示正弦波的高低。

频率指
一秒的周期数，单位为赫兹，每一个定义的周期中正弦波形的变化重复一次。

相位是指正弦波形与时间的起点之间的时间关系，以弧度为单位，当
正弦波进行一个周期时，相位变化为2Π，电压电流比是指正弦波电压与
电流的比率。

它可用于检测电路中的损耗，从而帮助确定负载的调节点。

三、实验过程
(1)实验仪器准备：多用表、电子表或数字万用表，正弦波发生器等。

(2)安装示波器：安装正弦波发生器。

第五章三相交流电路分析在电力系统中，交流电路是最常见的一种电路类型。

为了正确地分析和设计交流电路，我们需要了解三相交流电路的特性和分析方法。

一、三相交流电路的特性1.三相电源：三相交流电路由三个交流电源组成，每个电源的电压和频率相同，相位差为120度。

常见的三相电源包括三相发电机和三相变压器。

2.平衡载荷：三相交流电路中的负载应该是均衡的，即等压等阻等容。

这意味着每个负载元件都具有相同的电阻、电容或电感值，并且吸收相同的功率。

3.平衡三相电压：在理想情况下，每个负载元件都会获得相等的电源电压。

在实际情况下，由于线路阻抗、电源不平衡等因素，三相电压可能会有轻微的差异。

4.动态平衡：三相交流电路中的电压和电流在时间上是随时间变化的，但在任何给定时刻，三相电源的总功率应该是恒定的。

二、三相交流电路分析方法为了分析三相交流电路，我们可以使用以下方法：1.改为等效单相电路：可以将三相电路转化为等效的单相电路。

这可以简化分析过程，因为单相电路更容易处理。

对于平衡负载情况，可以使用等效电路法将三个相位合并为一个相位。

2.转移功率定理：我们可以使用转移功率定理来计算三相电路的功率。

转移功率定理表明，三相电路的总功率等于单相电路的总功率之和。

3.无功功率的计算：在三相交流电路中，无功功率通常用于表示电路中的电容器和电感器的能量交换。

我们可以使用虚功率和功率角的概念来计算和分析无功功率。

4.常见的三相电路：在实际应用中，有许多常见的三相电路，如三相电动机驱动电路和三相电源变换器。

对于这些常见电路，我们可以使用一些特定的分析方法进行计算和设计。

三、三相交流电路的应用三相交流电路广泛应用于各个领域，特别是在电力系统中。

以下是一些常见的应用：1.电力系统输电：电力系统中的高压输电线路通常使用三相交流电路。

由于三相电路的优点，如功率传输高效和成本低廉，使得三相交流电路成为电力系统的首选之一2.电动机驱动：工业生产中的各种电动机通常使用三相交流电路进行驱动。

三相交流电路实验报告分析
实验目的：
本实验是为了系统弄清三相交流电的基本概念和原理。

实验原理：
三相交流电是指一个由三根金属线组成的直流电路，这三根金属线是一个绝缘体，那么在里面就形成了三条线路，称为三个相位。

每个相位都有一个电流和电压，三相交流电的最大特点就是它有比直流多一个角度，当一段时间过去后，三相电电压的期望值就会发生变化。

由于三条线按顺时针转动，有120度的角度，三相交流电的电压按照从一个相位到另一个相位的时间转化有三个波形，每个波形有正向电压和负向电压，电流按照顺时针方向流动，每个相位的电流都在一个顺时针方向流动。

实验步骤：
1.根据实验指示，把各种仪器连接到暂态变换装置上。

2.根据实验要求，将电源设置为220V，三相交流电源，各相位电压幅值设置为稳态，其他的都是变态的。

3.根据实验要求，将各仪器的调整电流或者电压到实验要求的电流、电压值上。

4.开始进行实验，可以根据测试要求，观察各个相位的电压及电流变化，观察电流的持续时间，记录测试结果，推算出被测仪器的参数。

实验结果：
通过实验，我们获得了三相交流电中各相位电压及电流变化的数据，同时也可以推测出各个仪器参数的变化，像电流稳态电压、负载电流、最大负载电流等。

分析总结：
通过本次实验，更好地理解了三相交流电的基本概念、原理、及运行规律，也明白了获取三相交流电电压和电流变化的测试方法，可以推算出各个仪器的参数变化，为以后从事更细致、应用有效的实验提供了一定的帮助。

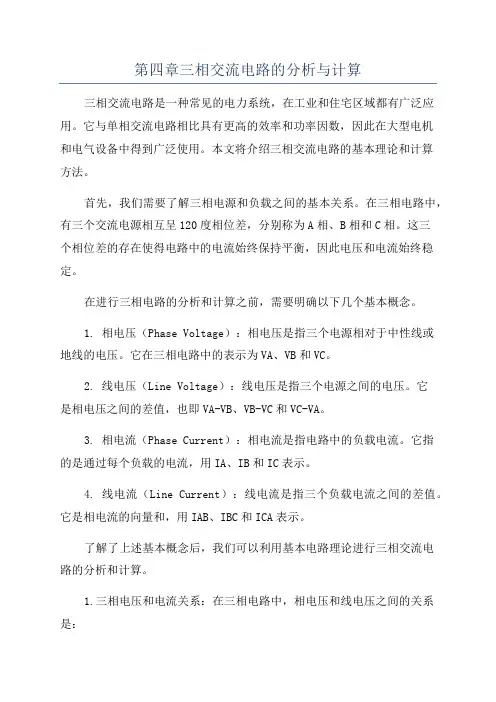

第四章三相交流电路的分析与计算三相交流电路是一种常见的电力系统，在工业和住宅区域都有广泛应用。

它与单相交流电路相比具有更高的效率和功率因数，因此在大型电机和电气设备中得到广泛使用。

本文将介绍三相交流电路的基本理论和计算方法。

首先，我们需要了解三相电源和负载之间的基本关系。

在三相电路中，有三个交流电源相互呈120度相位差，分别称为A相、B相和C相。

这三个相位差的存在使得电路中的电流始终保持平衡，因此电压和电流始终稳定。

在进行三相电路的分析和计算之前，需要明确以下几个基本概念。

1. 相电压（Phase Voltage）：相电压是指三个电源相对于中性线或地线的电压。

它在三相电路中的表示为VA、VB和VC。

2. 线电压（Line Voltage）：线电压是指三个电源之间的电压。

它是相电压之间的差值，也即VA-VB、VB-VC和VC-VA。

3. 相电流（Phase Current）：相电流是指电路中的负载电流。

它指的是通过每个负载的电流，用IA、IB和IC表示。

4. 线电流（Line Current）：线电流是指三个负载电流之间的差值。

它是相电流的向量和，用IAB、IBC和ICA表示。

了解了上述基本概念后，我们可以利用基本电路理论进行三相交流电路的分析和计算。

1.三相电压和电流关系：在三相电路中，相电压和线电压之间的关系是：VA=√3VL其中VL是线电压的大小。

同样，相电流和线电流之间的关系是：IA=√3IL2.三相功率计算：在三相电路中，有三种类型的功率，即有功功率、无功功率和视在功率。

它们之间的关系可以利用功率三角来表示：S=P+jQ其中，S表示视在功率，P表示有功功率，Q表示无功功率。

有功功率和无功功率的计算公式如下：P = √3 VL IL cosθQ = √3 VL IL sinθ其中，θ是电路中电流和电压之间的相位角差。

3.三相功率因数：功率因数是衡量电路效率的一个重要指标。

在三相电路中，功率因数的计算公式如下：PF=P/S其中PF表示功率因数。

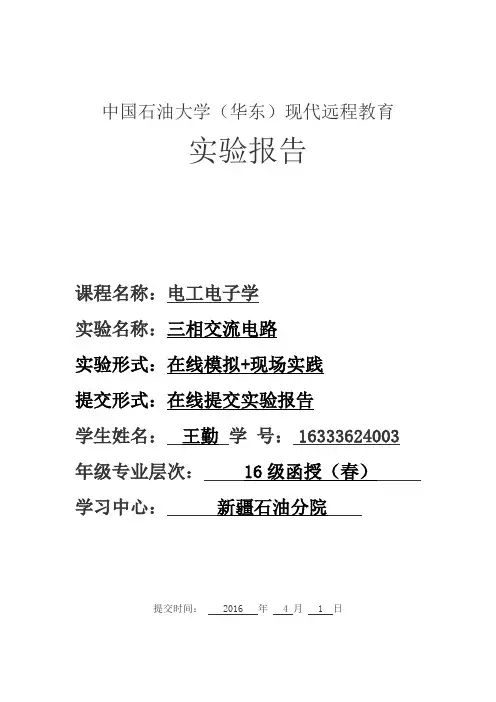

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王勤学号：*********** 年级专业层次：16级函授（春）学习中心：新疆石油分院提交时间： 2016 年 4 月 1 日一、实验目的1.学习三相交流电路中三相负载的连接。

2.了解三相四线制中线的作用。

3.掌握三相电路功率的测量方法。

二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

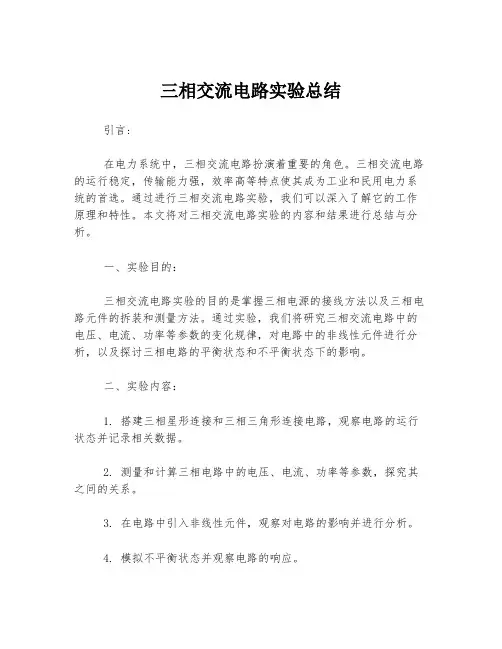

三相交流电路实验总结引言:在电力系统中，三相交流电路扮演着重要的角色。

三相交流电路的运行稳定，传输能力强，效率高等特点使其成为工业和民用电力系统的首选。

通过进行三相交流电路实验，我们可以深入了解它的工作原理和特性。

本文将对三相交流电路实验的内容和结果进行总结与分析。

一、实验目的：三相交流电路实验的目的是掌握三相电源的接线方法以及三相电路元件的拆装和测量方法。

通过实验，我们将研究三相交流电路中的电压、电流、功率等参数的变化规律，对电路中的非线性元件进行分析，以及探讨三相电路的平衡状态和不平衡状态下的影响。

二、实验内容：1. 搭建三相星形连接和三相三角形连接电路，观察电路的运行状态并记录相关数据。

2. 测量和计算三相电路中的电压、电流、功率等参数，探究其之间的关系。

3. 在电路中引入非线性元件，观察对电路的影响并进行分析。

4. 模拟不平衡状态并观察电路的响应。

三、实验结果与分析：1. 在搭建三相星形连接和三相三角形连接电路时，我们发现在三相星形连接电路中，电流通过配电系统中的星形接地，稳定性较好；而在三相三角形连接电路中，电流通过配电系统中的三角形接地，电流传输能力较强，适用于远距离传输。

2. 通过测量和计算三相电路中的电压、电流、功率等参数，我们发现在三相平衡电路中，三个相电压等幅值相位差120度，电流相位差也为120度。

而在三相非平衡电路中，电压和电流的幅值和相位差存在变化，电路的稳定性降低。

3. 引入非线性元件后，我们发现电路中会出现电压和电流的谐波失真，幅值呈现非线性变化。

这将影响电路中的功率因数以及产生电磁干扰等问题。

因此，非线性元件对三相交流电路的稳定运行有一定的影响。

4. 在模拟不平衡状态下，我们观察到电压和电流的幅值和相位差会发生变化，电路的平衡性受到破坏。

不平衡状态下，电路中存在不均匀的电流分布和负荷不平衡等问题。

结论：通过三相交流电路实验，我们深入了解了三相电路的接线方法、参数测量和非线性元件对电路的影响。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相电路的分析方法三相电路是指由三个相位相差120°的交流电源所组成的电路系统，广泛应用于电力系统、工业控制和电机驱动等领域。

为了对三相电路进行准确分析和设计，我们需要掌握一些常用的分析方法。

本文将介绍几种常见的三相电路分析方法。

一、对称组分分析法对称组分分析法是基于对称组分的概念进行电路分析的方法。

对称组分是指保持原始三相电压或电流的幅值不变，仅改变相位角而得到的两个正弦函数，即正序和负序组分。

正序组分表示相序正常的情况，负序组分表示相序逆序的情况。

通过对称组分分析法，可以将三相电路的复杂计算简化为对正序和负序组分的分析。

首先将三相电压或电流转换为正序组分和负序组分，然后分别对二者进行独立分析，最后将结果合成得到最终的分析结果。

二、相量法相量法是一种图解法，通过使用相量图对三相电路进行分析。

相量图是由相量表示的箭头组成，箭头的长度表示相量的幅值，箭头的方向表示相量的相位角。

在相量法中，首先将三相电压或电流表示为相量形式，然后根据电路的连接方式和电流关系绘制相量图。

通过对相量图的运算和计算，可以得到电路中的电压、电流、功率等相关参数。

三、复数法复数法是一种基于复数运算的算法，通过使用复数的代数运算对三相电路进行分析。

在复数法中，电压和电流分别表示为复数形式，复数的实部表示电压或电流的实部分量，复数的虚部表示电压或电流的虚部分量。

通过对复数法的使用，可以方便地进行电流和电压的计算和运算，简化了复杂的数学计算。

复数法可以用来计算三相电路中的电压、电流、功率、功率因数等参数。

四、潮流方程法潮流方程法是一种基于潮流方程的数学方法，通过对电路中的节点电流和节点电压进行方程建立和求解来分析三相电路。

潮流方程是根据电路元件的电压和电流关系建立的一组方程，用于描述电路中的电压和电流分布情况。

通过潮流方程法，可以求解电路中各个节点的电压和电流值，了解电路中各个元件的运行状态和参数。

潮流方程法适用于复杂的大型三相电力系统的分析和计算。
