三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

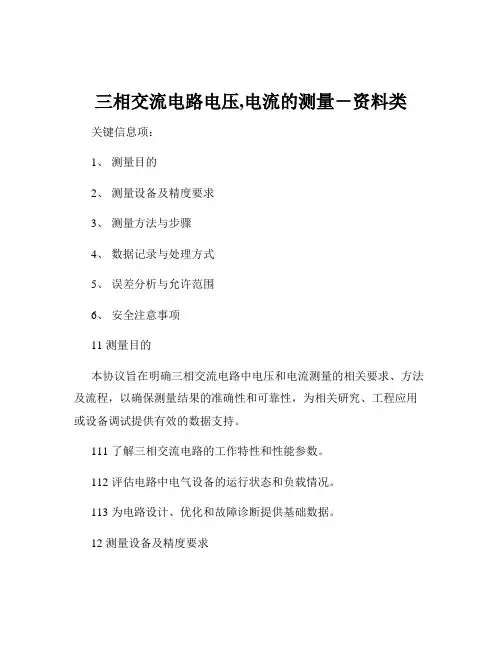

三相交流电路电压,电流的测量－资料类关键信息项：1、测量目的2、测量设备及精度要求3、测量方法与步骤4、数据记录与处理方式5、误差分析与允许范围6、安全注意事项11 测量目的本协议旨在明确三相交流电路中电压和电流测量的相关要求、方法及流程，以确保测量结果的准确性和可靠性，为相关研究、工程应用或设备调试提供有效的数据支持。

111 了解三相交流电路的工作特性和性能参数。

112 评估电路中电气设备的运行状态和负载情况。

113 为电路设计、优化和故障诊断提供基础数据。

12 测量设备及精度要求121 应使用经过校准且精度符合测量需求的电压表和电流表。

电压表的精度应不低于具体精度值，电流表的精度应不低于具体精度值。

122 测量设备的量程应能够覆盖所测量的电压和电流范围，且在测量范围内应具有良好的线性度和稳定性。

123 对于高精度测量，可采用数字式仪表；对于一般性测量，指针式仪表也可满足要求，但需确保其准确性和可靠性。

13 测量方法与步骤131 测量前的准备工作确认测量设备正常工作，电池电量充足或电源连接稳定。

熟悉测量设备的操作方法和读数方式。

确保被测量的三相交流电路处于正常运行状态，无明显故障或异常。

132 电压测量采用直接测量法，将电压表的表笔分别连接到三相交流电路的相线之间，测量线电压；或者将表笔连接到相线与零线之间，测量相电压。

分别测量三相之间的电压值，并记录测量结果。

133 电流测量根据电路的电流大小，选择合适的电流测量方式。

对于小电流测量，可采用直接串联电流表的方法；对于大电流测量，需使用电流互感器，并将电流表与互感器二次侧连接。

确保测量回路连接牢固，无短路或断路现象。

分别测量三相电流值，并记录测量结果。

14 数据记录与处理方式141 测量过程中应及时、准确地记录测量数据，包括测量时间、测量位置、测量值等信息。

142 数据记录应清晰、规范，便于后续查阅和分析。

143 对测量数据进行处理和分析，计算平均值、最大值、最小值等统计参数。

三相正弦交流电路参数的测量与分析实验报告
一、实验目的
1、了解三相正弦交流电路的结构及其它参数特性；
2、彻底了解正弦波与其变换后的波形及其参数；
3、对电路的三相比幅及其相位，以及各相电流电压比和参数进行测量；
4、通过测量与分析实验，加深对电力电子电路的理解，扩大电路理
论知识。

二、实验原理
正弦波是一种波形最接近于理想的正弦波，它可以用于交流电路的分析。

三相正弦交流电路是指三相交流电路，其中各个相位的电压和电流均
为正弦波形，或者说各相之间在相位上相位差为120度，电压和电流同正
弦波的幅值比值及相位差来确定。

正弦波参数包括波型，有效幅值，频率，相位特性，电压电流比等。

有效幅值是指最高点到平均值的变化幅度，它表示正弦波的高低。

频率指
一秒的周期数，单位为赫兹，每一个定义的周期中正弦波形的变化重复一次。

相位是指正弦波形与时间的起点之间的时间关系，以弧度为单位，当
正弦波进行一个周期时，相位变化为2Π，电压电流比是指正弦波电压与
电流的比率。

它可用于检测电路中的损耗，从而帮助确定负载的调节点。

三、实验过程
(1)实验仪器准备：多用表、电子表或数字万用表，正弦波发生器等。

(2)安装示波器：安装正弦波发生器。

三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。

二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。

它具有三个相位及每个相位上的电压和电流。

三相电压以120°相位差交替出现。

2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。

通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。

在实际测量中，要根据实验需求来选择合适的测量仪器。

3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。

它主要用于测量大电流，是电测中的一种基本仪器。

在使用电流互感器时，要注意合适的选用范围。

具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。

三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。

四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。

2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。

3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。

4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。

5、反复测量，取平均值，减小可能由于仪器误差带来的误差。

五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

三相电路实验报告数据引言三相电路是一种广泛应用于电力系统的电路类型。

本实验旨在通过搭建三相电路实验装置，获取实验数据并进行分析。

本报告将详细探讨三相电路的原理、实验装置的搭建、实验数据的测量与分析，并对实验结果进行总结和讨论。

一、实验目的1.了解三相电路的基本原理；2.掌握三相电路的实验装置搭建方法；3.学会使用测试仪器测量三相电路的相关参数；4.分析实验数据，验证三相电路的理论知识。

二、实验原理2.1 三相电路的基本原理三相电路是由三根交流电源通过引线连接的电路，电源之间存在120度的相位差。

三相电路的优势在于功率稳定，能够满足大功率负载的需求。

三相电路的基本参数有：相电压、线电压、相电流、线电流、相功率和线功率等。

在三相平衡电路中，相电流大小相同，相位差相同，相电压之间的大小和相位差由供电系统的特性决定。

2.2 三相电路实验装置实验装置主要包括电源、负载、测量仪器等。

1.电源：实验中使用交流电源作为电源供给实验装置，应注意电源频率和相位差的设置。

2.负载：负载是指电路中连接的消耗电能的设备，可以使用电阻、电容、电感或者综合负载等。

3.测量仪器：实验中需要使用电压表、电流表等测量仪器来测量相关参数。

2.3 实验数据分析方法实验数据主要包括电流和电压的测量值。

在进行数据分析时，可以使用以下方法：1. 计算平均值：将多次测量的数据进行平均，减小测量误差。

2. 绘制波形图：将电流和电压的变化情况绘制成图表，便于观察波形特点。

3. 计算功率因数：根据所测得的电流和电压数据，计算功率因数以评估电路的负载情况。

三、实验装置搭建与操作步骤1.按照实验要求搭建三相电路实验装置。

2.使用万用表等测量仪器对电路参数进行测量。

3.分别记录不同负载下的电压和电流数值。

4.将所得数据整理并记录。

四、实验数据记录与分析4.1 实验数据记录以下是实验中记录的数据：实验条件电压（V）电流（A）条件1 220 3.5条件2 220 3.8条件3 220 4.14.2 实验数据分析通过对实验数据的分析，可以得出以下结论： 1. 随着负载电流的增大，电压保持稳定。

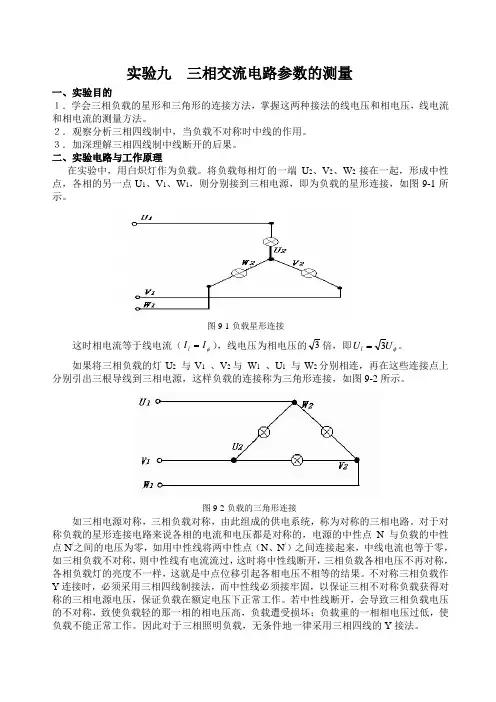

实验九 三相交流电路参数的测量一、实验目的１．学会三相负载的星形和三角形的连接方法，掌握这两种接法的线电压和相电压，线电流和相电流的测量方法。

２．观察分析三相四线制中，当负载不对称时中线的作用。

３．加深理解三相四线制中线断开的后果。

二、实验电路与工作原理在实验中，用白炽灯作为负载。

将负载每相灯的一端U 2、V 2、W 2接在一起，形成中性点，各相的另一点U 1、V 1、W 1，则分别接到三相电源，即为负载的星形连接，如图9-1所示。

图9-1负载星形连接这时相电流等于线电流（φI I l =），线电压为相电压的3倍，即φU U l 3=。

如果将三相负载的灯U 2 与V 1 、V 2与 W 1 、U 1 与W 2分别相连，再在这些连接点上分别引出三根导线到三相电源，这样负载的连接称为三角形连接，如图9-2所示。

图9-2负载的三角形连接如三相电源对称，三相负载对称，由此组成的供电系统，称为对称的三相电路。

对于对称负载的星形连接电路来说各相的电流和电压都是对称的，电源的中性点N 与负载的中性点N /之间的电压为零，如用中性线将两中性点（N 、N /）之间连接起来，中线电流也等于零，如三相负载不对称，则中性线有电流流过，这时将中性线断开，三相负载各相电压不再对称，各相负载灯的亮度不一样，这就是中点位移引起各相电压不相等的结果。

不对称三相负载作Y 连接时，必须采用三相四线制接法，而中性线必须接牢固，以保证三相不对称负载获得对称的三相电源电压，保证负载在额定电压下正常工作。

若中性线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压高，负载遭受损坏；负载重的一相相电压过低，使负载不能正常工作。

因此对于三相照明负载，无条件地一律采用三相四线的Y 接法。

对于负载为三角形连接的三相路，线电压等于相电压，但线电流为对应的两项电流的矢量差，负载对称时，它们有3倍的关系，即φI I l 3=；若不对称，则线电流与相电流之间不存在3倍的关系，但线电流仍然为相邻两个相电流的矢量差，这时只有通过矢量图方能计算它们的大小和相位，但只要电源的线电压对称，加在三相负载的电压仍是对称的，对各相负载工作没有影响。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。

2.掌握三相电压和电流的测量方法，并进行分析。

3.通过实验数据的测量和分析，理解三相电路的基本特性。

二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。

根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。

对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。

在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。

在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。

通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。

通过对称性，可以将三相电路的分析简化为一相电路的分析。

三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。

注意确保电源与电机之间的连接正确，以及开关处于关闭状态。

2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。

此时电机应该处于正常运行状态。

如果没有正常运转，检查电路连接是否正确。

3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。

注意此时应该在电机上加电状态进行测量。

4.将实验数据进行整理，计算出各相电流和电压的有效值。

根据实验数据绘制出各相电流和电压的有效值图。

5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。

6.通过实验数据的分析，对对称三相电路的特点进行讨论。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压电流的测量引言三相交流电路是工业和家庭电力系统中常见的电路类型之一。

为了确保电路的正常运行和安全性，进行对电压和电流的测量至关重要。

本文将介绍三相交流电路中电压和电流的测量方法以及常用的测量仪器。

三相交流电路的基本概念在三相交流电路中，存在三个线性对称的相位电压，分别为A相、B相和C相。

这三个相位电压之间相位差为120度，形成一个平衡的三角形电压波形。

类似地，三相交流电路中也存在三个相位电流，分别为A相电流、B相电流和C相电流。

电压的测量为了测量三相交流电路中的电压，我们可以使用一些常见的测量仪器，如数字电压表或示波器。

下面介绍两种常用的电压测量方法：1. 两线电压的测量在三相交流电路中，常使用两线电压进行测量。

两线电压是指在电路两个相线之间测量的电压。

为了测量两线电压，我们可以将数字电压表的两个测量引线分别连接到电路的两个相线上，然后读取电压值。

这种方法适用于低压、小功率的电路。

2. 三线电压的测量对于大功率的三相交流电路，我们通常使用三线电压进行测量。

三线电压是指在电路的三个相线之间测量的电压。

为了测量三线电压，我们可以使用示波器。

示波器可以显示电压波形，并提供电压峰值、峰-峰值和有效值等信息。

将示波器的探头连接到电路的三个相线上，然后观察示波器的显示即可得到三线电压的测量结果。

电流的测量电流的测量方法与电压的测量方法类似。

我们同样可以使用数字电流表或示波器进行测量。

下面介绍两种常用的电流测量方法：1. 单相电流的测量在三相交流电路中，单相电流是指在电路中任意一相线上测量的电流。

对于单相电流的测量，我们可以使用数字电流表。

将数字电流表的测量引线连接到电路中的相线上，然后读取电流值。

2. 平均电流和相位电流的测量在三相交流电路中，我们通常还需要测量平均电流和相位电流。

平均电流是指在一个周期内电流的平均值，而相位电流是指电流的有效值乘以对应的功率因数。

为了测量平均电流和相位电流，我们可以使用示波器。

三相交流电路教案一、教学目标1. 让学生了解三相交流电路的基本概念和特点。

2. 使学生掌握三相交流电路的功率计算方法。

3. 培养学生运用三相交流电路知识解决实际问题的能力。

二、教学内容1. 三相交流电路的定义及特点2. 三相交流电路的相位关系3. 三相交流电路的功率计算4. 三相交流电路的应用实例5. 三相交流电路的故障分析与维修三、教学方法1. 采用讲授法，讲解三相交流电路的基本概念、特点和功率计算方法。

2. 利用示意图和实物模型，展示三相交流电路的相位关系和应用实例。

3. 开展小组讨论，分析三相交流电路的故障原因及维修方法。

4. 布置课后练习，巩固所学知识。

四、教学准备1. 教学课件和教案2. 三相交流电路示意图和实物模型3. 课后练习题五、教学过程1. 导入新课：介绍三相交流电路的概念和特点。

2. 讲解：讲解三相交流电路的相位关系、功率计算方法。

3. 展示：利用示意图和实物模型，展示三相交流电路的相位关系和应用实例。

4. 讨论：分组讨论三相交流电路的故障原因及维修方法。

5. 总结：回顾本节课所学内容，强调重点知识点。

6. 布置课后练习：巩固所学知识。

教学反思：本节课通过讲解、展示和讨论等方式，使学生了解了三相交流电路的基本概念、特点和功率计算方法，并能运用所学知识分析解决实际问题。

在教学过程中，要注意引导学生主动参与讨论，提高学生的动手能力和团队协作能力。

加强对学生的个别辅导，提高他们的学习效果。

六、教学评估1. 课后作业：检查学生对三相交流电路的基本概念、功率计算方法和故障分析的理解程度。

2. 课堂问答：评估学生对三相交流电路知识的掌握情况。

3. 小组讨论：观察学生在团队合作中的表现，以及对故障分析的实际操作能力。

七、教学拓展1. 介绍三相交流电路在现代电力系统中的应用。

2. 探讨三相交流电路的优化设计和节能措施。

3. 简介智能电网中的三相交流电路监测与控制技术。

八、教学互动1. 提问环节：鼓励学生提出关于三相交流电路的问题，促进师生互动。

相交流电路电压电流的分析与测量数据处理在电气领域中，交流电路的电压和电流的分析及测量是非常重要的。

交流电路中的电压和电流具有复杂的波形，因此需要仔细分析和精确测量，以确保电路的正常运行和性能。

一、交流电路电压和电流的分析对于交流电路的电压和电流的分析，常用的方法有如下几种：1.瞬时值分析：瞬时值分析是指对交流电路中电压和电流的瞬时数值进行分析，通过瞬时值分析可以得到电压和电流的幅值、相位等信息。

常用的方法有示波器和多用表等。

2.峰值分析：峰值分析是指对交流电路中电压和电流的峰值进行分析，通过峰值分析可以得到电压和电流的最大值。

常用的方法有峰值表和示波器等。

3.均方根值分析：均方根值分析是指对交流电路中电压和电流的均方根值进行分析，通过均方根值分析可以得到交流电路的有效电压和有效电流值。

常用的方法有多用表和功率因素表等。

4.频率分析：频率分析是指对交流电路中电压和电流的频率进行分析，通过频率分析可以得到交流电路中的频率特性。

常用的方法有频谱分析仪和信号发生器等。

二、交流电路电压和电流的测量对于交流电路电压和电流的测量，常用的测量仪器有示波器、多用表、频谱分析仪和功率因素表等。

1.示波器：示波器是常用的测量交流电压和电流的仪器之一，可以显示电压和电流的波形，并可以通过调节示波器的各项参数来分析波形的特征。

2.多用表：多用表是一种通用的电测量仪器，可以测量交流电压和电流的幅值、相位、频率等参数，并可以在不同的测量档位下进行测量。

3.频谱分析仪：频谱分析仪是一种专用的测量仪器，可以分析交流电路中各个频率成分的振幅和相位，并可以得到交流电路的频率特性。

4.功率因素表：功率因素表是一种专用的测量仪器，可以测量交流电路中的功率因素，并可以得到交流电路的功率特性。

三、交流电路电压和电流的数据处理对于交流电路电压和电流的测量数据，通常需要进行一定的数据处理和分析，以得到有关电路性能和运行状态的信息。

1.数据整理：首先，需要将测量到的电压和电流数据整理成合适的格式，方便后续的处理和分析。

实验三三相交流电路电压、电流的测量一、实验目的1.理解三相交流电路的基本概念，并会绘制三相交流电路图。

3.学会使用示波器、万用表等基本仪器，完成三相交流电路的测量。

二、实验原理1.三相电源的组成和连接方式三相电源由三个单相电源组成，每个单相电源的相位相差120度，三个单相电源连接后，就构成了三相电源。

三相电源连接后，可以得到三相电流，三相电流的大小和相位受到电路阻抗的影响，三相交流电压与三相电流之间的关系符合欧姆定律。

设三相电压为U1、U2、U3，三相电流为I1、I2、I3，三相电阻为R，则三相交流电压与电流的关系如下：U1=I1R，U2=I2R，U3=I3R三、实验仪器和设备示波器、万用表、三相交流电源、三相交流电路板、电阻、导线等。

四、实验步骤1.按图一将三相交流电路板连接起来，使用示波器测量R1、R2、R3三个电阻的阻值，并记录下来。

2.使用万用表测量三相电源的电压，记录下来。

3.设置示波器，将三相电源接入示波器，调节合适的时间/电压基准，调节示波器，设置好观测通道。

4.分别测量U1、U2、U3三相电压，并记录下来。

6.分别在电路中加入电感、电容，测量并记录三相电流I1、I2、I3的大小和相位差，计算出三相电路的功率和功率因数。

五、注意事项1.实验过程中要注意安全，认真检查电路一切连接是否可靠。

2.使用仪器时要认真阅读说明书，掌握正确的操作方法。

3.在测量电压、电流时，要做好开关的操作，避免电流过大、造成仪器损坏、人身安全事故等。

六、实验数据分析1.测量电阻阻值电阻 | R1 | R2 | R3------|----|----|----阻值（Ω）| 10 | 47 | 683.测量三相电压4.测量电路总电流R1、R2、R3并联时，电路总电流为：I=0.994A。

5.测量三相电路功率和功率因数加入电感后，三相电路的功率为P=34.35W，功率因数为cos(Φ)=0.54。

七、实验总结本实验通过测量三相交流电路的电压、电流，掌握了三相电路的基本概念和测量方法。

实验八三相交流电路电压电流的测量实验八三相交流电路电压、电流的测量实验八三相电路电压、电流的测量一.实验目的1.掌握三相负载和电源的正确联接方法。

2.进一步介绍三相电路中线、接法及线、相电流之间的关系。

3.充份认知三相四线制供电系统中中线的促进作用。

二.实验内容1.三相功率并作星形联结（三相四线制供电）：(1)将灯泡负载作星形联接（图8-1）并请教师检查线路。

图8-1(2)当对称负载时，测量有中线和无中线时的各电量。

(3)当不对称负载时，测量有中线和无中线时的各电量。

（其中c相负载的灯泡增加一组）特别注意：在断裂中线时，由于各接法不均衡，测量完应立即断裂电源。

表中8-1实验内容（负载情况）有中线对称负载无中线有中线不对称负载无中线21-1线电流（a）iaibic线电压（v）ua′ub′uc′′′′bca相电压（v）ua′′0ub′′0中线中点电流电压′u′′0nuc′i0′0(a)(v)2.三相功率并作三角形联结：(1)按图8-2联接线路并请教师检查。

图8-2(2)测量等距功率时的各电量。

(3)测量不等距功率时的各电量。

（将其中某一二者灯泡减少一组）表中8-2测量数据实验内容（负载情况）对称负载不对称负载线电压=相电压（v）ua′′bub′′cuc′′aia线电流（a）ibicia′′b相电流（a）ib′c′ic′′a三.注意事项1.本实验使用三相交流市电。

实验时必须特别注意人身安全，不容跌破导电部件，避免意外事故出现。

2.每次接线完，同组同学应当自查一遍，然后由指导教师检查后，方可拨打电源，必须严格遵守先断电、再接线、后通电；先断电、后拆线的实验操作方式原则。

四.实验设备1.灯泡负载板2块mc10932.单相电量仪1台mc10983.数字万用表1台4.测电流插孔板1块mc1055五.分析和探讨1.三相负载根据什么条件作星形或三角形连接？2.功率并作星形联结或作三角形联结，丢弃同一电源时，功率的二者，线电量有何相同？3.对称负载作星形联接，无中线的情况下断开一相，其它两相发生何变化?若为三角形联接时又如何？4.负载为星形联接，中线的作用如何？在什么情况下必须有中线，在什么情况可不要中线？5.不对称三角形联接的负载，能否正常工作？实验是否能证明这一点？6.根据不等距功率三角形联结时的二者电流值并作或非门图，ZR19出线电流值，然后与实验测出的线电流并作比较，分析之。
