人防工程总图设计与一般民用建筑总图的差别

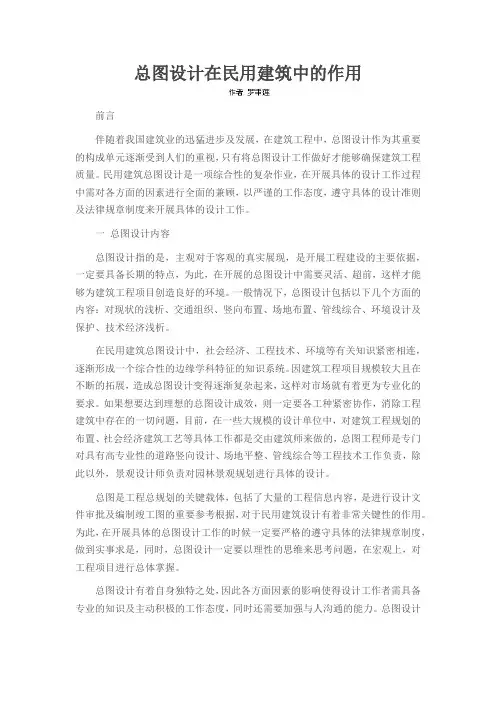

总图设计在民用建筑中的作用前言伴随着我国建筑业的迅猛进步及发展，在建筑工程中，总图设计作为其重要的构成单元逐渐受到人们的重视，只有将总图设计工作做好才能够确保建筑工程质量。

民用建筑总图设计是一项综合性的复杂作业，在开展具体的设计工作过程中需对各方面的因素进行全面的兼顾，以严谨的工作态度，遵守具体的设计准则及法律规章制度来开展具体的设计工作。

一总图设计内容总图设计指的是，主观对于客观的真实展现，是开展工程建设的主要依据，一定要具备长期的特点，为此，在开展的总图设计中需要灵活、超前，这样才能够为建筑工程项目创造良好的环境。

一般情况下，总图设计包括以下几个方面的内容：对现状的浅析、交通组织、竖向布置、场地布置、管线综合、环境设计及保护、技术经济浅析。

在民用建筑总图设计中，社会经济、工程技术、环境等有关知识紧密相连，逐渐形成一个综合性的边缘学科特征的知识系统。

因建筑工程项目规模较大且在不断的拓展，造成总图设计变得逐渐复杂起来，这样对市场就有着更为专业化的要求。

如果想要达到理想的总图设计成效，则一定要各工种紧密协作，消除工程建筑中存在的一切问题，目前，在一些大规模的设计单位中，对建筑工程规划的布置、社会经济建筑工艺等具体工作都是交由建筑师来做的，总图工程师是专门对具有高专业性的道路竖向设计、场地平整、管线综合等工程技术工作负责，除此以外，景观设计师负责对园林景观规划进行具体的设计。

总图是工程总规划的关键载体，包括了大量的工程信息内容，是进行设计文件审批及编制竣工图的重要参考根据，对于民用建筑设计有着非常关键性的作用。

为此，在开展具体的总图设计工作的时候一定要严格的遵守具体的法律规章制度，做到实事求是，同时，总图设计一定要以理性的思维来思考问题，在宏观上，对工程项目进行总体掌握。

总图设计有着自身独特之处，因此各方面因素的影响使得设计工作者需具备专业的知识及主动积极的工作态度，同时还需要加强与人沟通的能力。

总图设计工作者要对国家有关的法律规章制度进行全面的了解，开展科学合理的实地踏勘，对设计进行组织协调以及策划，经过多方面的对比，挑选出最佳的优化设计方案。

总图设计中国建筑设计研究院徐忠辉一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。

（MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。

5、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）6、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。

（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。

环保节能《公共建筑节能设计标准》GB50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。

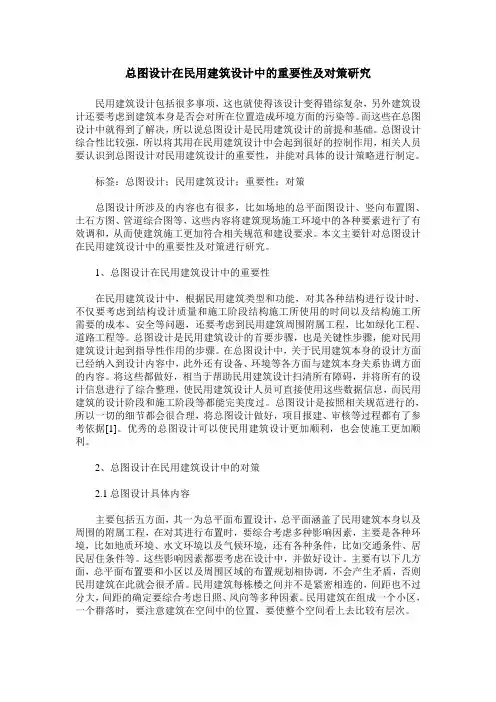

总图设计在民用建筑设计中的重要性及对策研究民用建筑设计包括很多事项，这也就使得该设计变得错综复杂，另外建筑设计还要考虑到建筑本身是否会对所在位置造成环境方面的污染等。

而这些在总图设计中就得到了解决，所以说总图设计是民用建筑设计的前提和基础。

总图设计综合性比较强，所以将其用在民用建筑设计中会起到很好的控制作用，相关人员要认识到总图设计对民用建筑设计的重要性，并能对具体的设计策略进行制定。

标签：总图设计；民用建筑设计；重要性；对策总图设计所涉及的内容也有很多，比如场地的总平面图设计、竖向布置图、土石方图、管道综合图等，这些内容将建筑现场施工环境中的各种要素进行了有效调和，从而使建筑施工更加符合相关规范和建设要求。

本文主要针对总图设计在民用建筑设计中的重要性及对策进行研究。

1、总图设计在民用建筑设计中的重要性在民用建筑设计中，根据民用建筑类型和功能，对其各种结构进行设计时，不仅要考虑到结构设计质量和施工阶段结构施工所使用的时间以及结构施工所需要的成本、安全等问题，还要考虑到民用建筑周围附属工程，比如绿化工程、道路工程等。

总图设计是民用建筑设计的首要步骤，也是关键性步骤，能对民用建筑设计起到指导性作用的步骤。

在总图设计中，关于民用建筑本身的设计方面已经纳入到设计内容中，此外还有设备、环境等各方面与建筑本身关系协调方面的内容。

将这些都做好，相当于帮助民用建筑设计扫清所有障碍，并将所有的设计信息进行了综合整理，使民用建筑设计人员可直接使用这些数据信息，而民用建筑的设计阶段和施工阶段等都能完美度过。

总图设计是按照相关规范进行的，所以一切的细节都会很合理，将总图设计做好，项目报建、审核等过程都有了参考依据[1]。

优秀的总图设计可以使民用建筑设计更加顺利，也会使施工更加顺利。

2、总图设计在民用建筑设计中的对策2.1总图设计具体内容主要包括五方面，其一为总平面布置设计，总平面涵盖了民用建筑本身以及周围的附属工程，在对其进行布置时，要综合考虑多种影响因素，主要是各种环境，比如地质环境、水文环境以及气候环境，还有各种条件，比如交通条件、居民居住条件等。

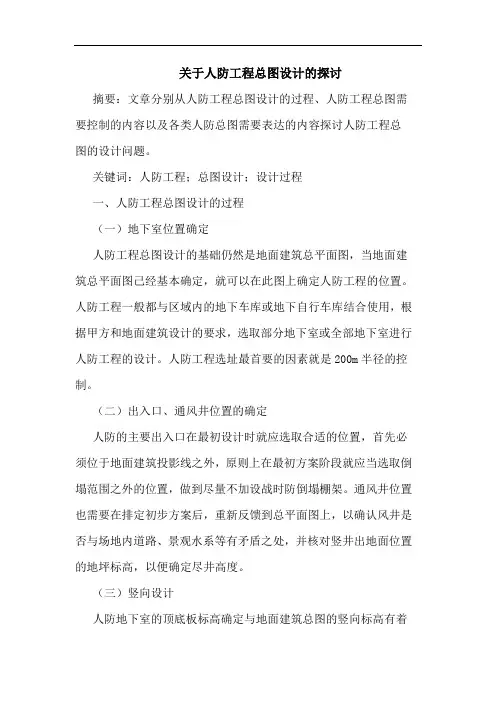

关于人防工程总图设计的探讨摘要：文章分别从人防工程总图设计的过程、人防工程总图需要控制的内容以及各类人防总图需要表达的内容探讨人防工程总图的设计问题。

关键词：人防工程；总图设计；设计过程一、人防工程总图设计的过程（一）地下室位置确定人防工程总图设计的基础仍然是地面建筑总平面图，当地面建筑总平面图己经基本确定，就可以在此图上确定人防工程的位置。

人防工程一般都与区域内的地下车库或地下自行车库结合使用，根据甲方和地面建筑设计的要求，选取部分地下室或全部地下室进行人防工程的设计。

人防工程选址最首要的因素就是200m半径的控制。

（二）出入口、通风井位置的确定人防的主要出入口在最初设计时就应选取合适的位置，首先必须位于地面建筑投影线之外，原则上在最初方案阶段就应当选取倒塌范围之外的位置，做到尽量不加设战时防倒塌棚架。

通风井位置也需要在排定初步方案后，重新反馈到总平面图上，以确认风井是否与场地内道路、景观水系等有矛盾之处，并核对竖井出地面位置的地坪标高，以便确定尽井高度。

（三）竖向设计人防地下室的顶底板标高确定与地面建筑总图的竖向标高有着密切关系。

地下室顶板标高的确定首先决定于场地地坪的绝对标高及覆土高度，而覆土高度取决于场地内各类管线的埋设深度。

如果场地内地坪变化较大，地下室就会设置高差以适合地坪的变化。

当然，不同等级、不同顶板厚度的人防工程对覆土的要求也不一致。

如核6级人防工程只要顶板底面不露出地面就满足人防要求，那么地面管线对覆土的要求就成了控制性指标；如果5及人防工程，只设计300mm厚的顶板，则根据规范要求需要满足防早期核辐射厚度，覆土厚度需要折算成板厚，这时就要既考虑室外管线的要求又要考虑人防的要求，需要根据计算取最大覆土深度。

另外根据人防工程的功能要求确定层高，比如医疗救护工程与二等人员掩蔽工程对层高的要求就不一样，小型车辆掩蔽所与救护车辆掩蔽所也不一样。

二、人防总图需要表达的内容（一）与地面建筑总平面相同的部分坐标，边界控制轴线，轴线间尺寸，指北针，主要面积指标，人防地下室与地面建筑、红线的距离、出地面口部及竖井与地面建筑物的距离、地面标高、地下室顶板标高，等等，这些在人防工程总图中也同样需要表达，而且表达方法是相同的。
