人防工程施工图纸设计及审查常见问题汇总分析

人防工程施工图纸设计及审查常见问题在城市建设中，人防工程是保障人民生命财产安全的重要设施。

而施工图纸的设计与审查则是确保人防工程质量的关键环节。

然而，在实际操作中，常常会出现一些问题，影响工程的顺利进行和质量保障。

一、设计方面的常见问题1、防护单元划分不合理防护单元的划分应根据人防工程的使用功能、面积大小、掩蔽人数等因素进行合理规划。

但有些设计中，防护单元划分过大或过小，导致防护能力不均衡，或者影响人员疏散和设备布置。

2、出入口设计不符合要求出入口是人员进出人防工程的通道，其设计应满足规范规定的数量、宽度、高度和防护要求。

常见的问题包括出入口数量不足、通道宽度不够、防护门选型不当等，这些都会影响人员的疏散效率和安全。

3、通风系统设计不合理通风系统对于保持人防工程内的空气质量至关重要。

设计中可能出现通风量不足、风道布置不合理、风机选型错误等问题，导致工程内部空气流通不畅，影响人员的舒适度和健康。

4、给排水系统设计缺陷给排水系统的设计应考虑战时的特殊需求，如储水设施的容量、排水管道的防护等。

常见的问题有储水不足、排水不畅、防护措施不到位等，可能在战时造成严重后果。

5、电气系统设计漏洞电气系统设计要保证人防工程在战时的正常供电和照明。

一些设计可能存在电源设置不合理、线路敷设不符合防护要求、照明亮度不足等问题，影响工程的使用功能。

二、审查方面的常见问题1、对规范标准理解不准确审查人员对人防工程相关的规范标准理解不够深入，导致在审查过程中未能发现设计中的一些不符合规范的问题，从而影响工程质量。

2、审查重点把握不当在审查时，有时会忽略一些关键部位和重要环节的审查，而过于关注一些次要问题，导致审查结果不能全面反映设计的质量。

3、缺乏与设计人员的有效沟通审查人员与设计人员之间缺乏及时、有效的沟通，对于审查中发现的问题，不能及时得到设计人员的解释和整改方案，影响审查工作的效率和质量。

三、解决问题的建议1、提高设计人员的专业水平设计人员应加强对人防工程相关规范标准的学习，熟悉设计流程和要求，不断提高自身的专业素养和设计能力。

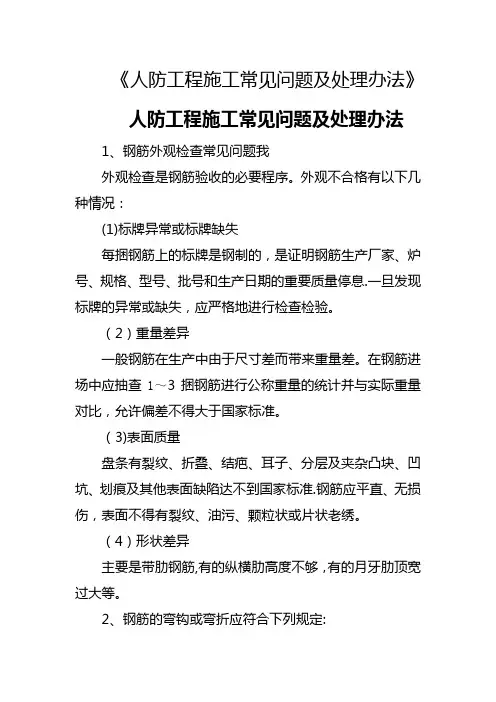

《人防工程施工常见问题及处理办法》人防工程施工常见问题及处理办法1、钢筋外观检查常见问题我外观检查是钢筋验收的必要程序。

外观不合格有以下几种情况：(1)标牌异常或标牌缺失每捆钢筋上的标牌是钢制的，是证明钢筋生产厂家、炉号、规格、型号、批号和生产日期的重要质量停息.一旦发现标牌的异常或缺失，应严格地进行检查检验。

（2）重量差异一般钢筋在生产中由于尺寸差而带来重量差。

在钢筋进场中应抽查1～3捆钢筋进行公称重量的统计并与实际重量对比，允许偏差不得大于国家标准。

（3)表面质量盘条有裂纹、折叠、结疤、耳子、分层及夹杂凸块、凹坑、划痕及其他表面缺陷达不到国家标准.钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老绣。

（4）形状差异主要是带肋钢筋,有的纵横肋高度不够，有的月牙肋顶宽过大等。

2、钢筋的弯钩或弯折应符合下列规定:(1）HPB300级钢筋末端应做180°弯钩，其弯弧内直径D不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍（图1）(2）HRB335级、HRB400级和RRB400级钢筋末端需做90°或135°弯折时，HRB335级钢筋的弯弧内直径D不应小于钢筋直径的4倍；HRB400级、RRB440级钢筋不宜不于钢筋直径的5倍;弯钩的弯后平直部分长度应按设计要求确定（图2)。

(3）弯起钢筋中间部位弯折处的弯曲内直径D不应小于钢筋直径的5倍.(图3）（4)除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；通常弯钩应为135°，箍筋弯后平直部分长度：对一般结构不宜小于6d（d一箍筋直径)和50mm；对有抗震要求的结构，不应小于10d和75（图4）。

3、钢筋未采用热轧钢筋人防工程钢筋混凝土结构必须采用热轧钢筋，不得采用冷轧带肋钢筋、冷拉钢筋等经冷加工处理的钢筋。

对人防工程中钢筋混凝土结构构件来说,处于屈服后开裂状态仍属正常工作状态，这点与静力作用下结构构件所处的状态有很大不同。

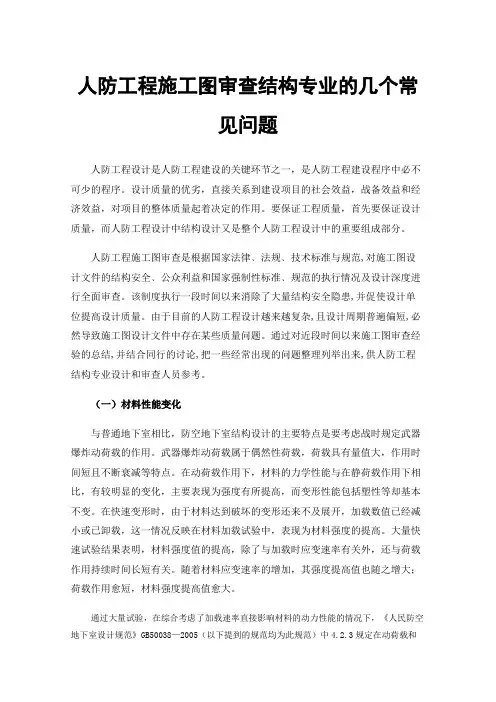

人防工程施工图审查结构专业的几个常见问题人防工程设计是人防工程建设的关键环节之一，是人防工程建设程序中必不可少的程序。

设计质量的优劣，直接关系到建设项目的社会效益，战备效益和经济效益，对项目的整体质量起着决定的作用。

要保证工程质量，首先要保证设计质量，而人防工程设计中结构设计又是整个人防工程设计中的重要组成部分。

人防工程施工图审查是根据国家法律﹑法规﹑技术标准与规范,对施工图设计文件的结构安全﹑公众利益和国家强制性标准﹑规范的执行情况及设计深度进行全面审查。

该制度执行一段时间以来消除了大量结构安全隐患,并促使设计单位提高设计质量。

由于目前的人防工程设计越来越复杂,且设计周期普遍偏短,必然导致施工图设计文件中存在某些质量问题。

通过对近段时间以来施工图审查经验的总结,并结合同行的讨论,把一些经常出现的问题整理列举出来,供人防工程结构专业设计和审查人员参考。

（一）材料性能变化与普通地下室相比，防空地下室结构设计的主要特点是要考虑战时规定武器爆炸动荷载的作用。

武器爆炸动荷载属于偶然性荷载，荷载具有量值大，作用时间短且不断衰减等特点。

在动荷载作用下，材料的力学性能与在静荷载作用下相比，有较明显的变化，主要表现为强度有所提高，而变形性能包括塑性等却基本不变。

在快速变形时，由于材料达到破坏的变形还来不及展开，加载数值已经减小或已卸载，这一情况反映在材料加载试验中，表现为材料强度的提高。

大量快速试验结果表明，材料强度值的提高，除了与加载时应变速率有关外，还与荷载作用持续时间长短有关。

随着材料应变速率的增加，其强度提高值也随之增大；荷载作用愈短，材料强度提高值愈大。

通过大量试验，在综合考虑了加载速率直接影响材料的动力性能的情况下，《人民防空地下室设计规范》GB50038—2005（以下提到的规范均为此规范）中4.2.3规定在动荷载和静荷载同时作用或动荷载单独作用下，材料动力强度设计值可取静荷载作用下材料强度设计值乘以材料强度综合调整系数r d；4.2.9条规定了在动荷载与静荷载同时作用或动荷载单独作用下，混凝土和砌体的弹性模量可取静荷载的1.2倍；钢材的弹性模量可取静荷载作用时的数值；4.2.5条规定在动荷载与静荷载同时作用或动荷载单独作用下各种材料的泊松比均可取静荷载作用的数值。

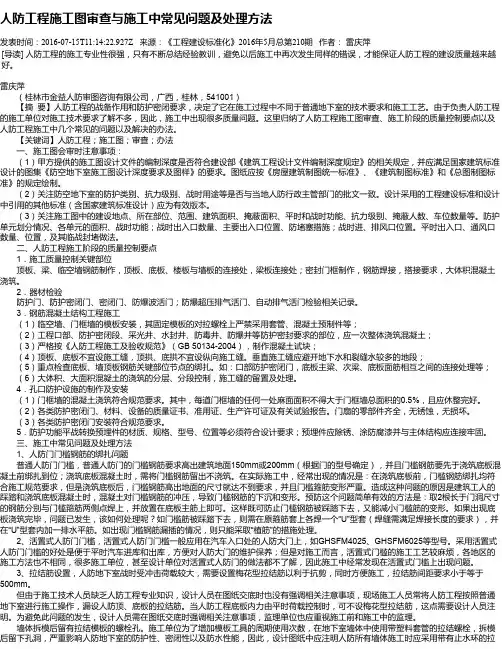

人防工程施工图审查与施工中常见问题及处理方法发表时间：2016-07-15T11:14:22.927Z 来源：《工程建设标准化》2016年5月总第210期作者：雷庆萍[导读] 人防工程的施工专业性很强，只有不断总结经验教训，避免以后施工中再次发生同样的错误，才能保证人防工程的建设质量越来越好。

雷庆萍（桂林市金益人防审图咨询有限公司，广西，桂林，541001）【摘要】人防工程的战备作用和防护密闭要求，决定了它在施工过程中不同于普通地下室的技术要求和施工工艺。

由于负责人防工程的施工单位对施工技术要求了解不多，因此，施工中出现很多质量问题。

这里归纳了人防工程施工图审查、施工阶段的质量控制要点以及人防工程施工中几个常见的问题以及解决的办法。

【关键词】人防工程；施工图；审查；办法一、施工图会审时注意事项：（1）甲方提供的施工图设计文件的编制深度是否符合建设部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计的图集《防空地下室施工图设计深度要求及图样》的要求。

图纸应按《房屋建筑制图统一标准》、《建筑制图标准》和《总图制图标准》的规定绘制。

（2）关注防空地下室的防护类别、抗力级别、战时用途等是否与当地人防行政主管部门的批文一致。

设计采用的工程建设标准和设计中引用的其他标准（含国家建筑标准设计）应为有效版本。

（3）关注施工图中的建设地点、所在部位、范围、建筑面积、掩蔽面积、平时和战时功能、抗力级别、掩蔽人数、车位数量等。

防护单元划分情况、各单元的面积、战时功能；战时出入口数量、主要出入口位置、防堵塞措施；战时进、排风口位置。

平时出入口、通风口数量、位置，及其临战封堵做法。

二、人防工程施工阶段的质量控制要点1．施工质量控制关键部位顶板、梁、临空墙钢筋制作，顶板、底板、楼板与墙板的连接处，梁板连接处；密封门框制作，钢筋焊接，搭接要求，大体积混凝土浇筑。

2．器材检验防护门、防护密闭门、密闭门、防爆波活门；防爆超压排气活门、自动排气活门检验相关记录。

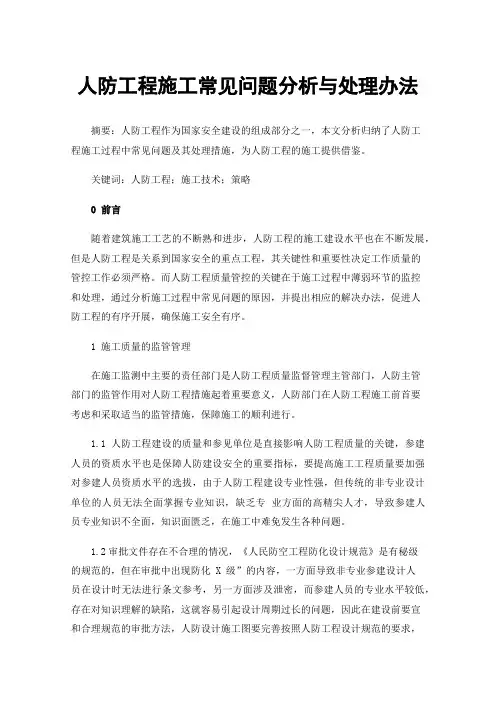

人防工程施工常见问题分析与处理办法摘要：人防工程作为国家安全建设的组成部分之一，本文分析归纳了人防工程施工过程中常见问题及其处理措施，为人防工程的施工提供借鉴。

关键词：人防工程；施工技术；策略0前言随着建筑施工工艺的不断熟和进步，人防工程的施工建设水平也在不断发展，但是人防工程是关系到国家安全的重点工程，其关键性和重要性决定工作质量的管控工作必须严格。

而人防工程质量管控的关键在于施工过程中薄弱环节的监控和处理，通过分析施工过程中常见问题的原因，并提出相应的解决办法，促进人防工程的有序开展，确保施工安全有序。

1 施工质量的监管管理在施工监测中主要的责任部门是人防工程质量监督管理主管部门，人防主管部门的监管作用对人防工程措施起着重要意义，人防部门在人防工程施工前首要考虑和采取适当的监管措施，保障施工的顺利进行。

1.1人防工程建设的质量和参见单位是直接影响人防工程质量的关键，参建人员的资质水平也是保障人防建设安全的重要指标，要提高施工工程质量要加强对参建人员资质水平的选拔，由于人防工程建设专业性强，但传统的非专业设计单位的人员无法全面掌握专业知识，缺乏专业方面的高精尖人才，导致参建人员专业知识不全面，知识面匮乏，在施工中难免发生各种问题。

1.2审批文件存在不合理的情况，《人民防空工程防化设计规范》是有秘级的规范的，但在审批中出现防化 X 级”的内容，一方面导致非专业参建设计人员在设计时无法进行条文参考，另一方面涉及泄密，而参建人员的专业水平较低，存在对知识理解的缺陷，这就容易引起设计周期过长的问题，因此在建设前要宣和合理规范的审批方法，人防设计施工图要完善按照人防工程设计规范的要求，通过科学合理的设计由审查人员签订人防工程施工图和意见书，并加盖施工图审查专用章，而审核不合格的设计图，需要按照上述程序重新审核，返回设计参建单位，到合格为止。

1.3 人防工程施工质量的监管手段及措施，要保障施工质量的基本方式就是加强质量监督，依法严格执行，被监管部门要充分认识到施工质量的重要意义，以人为本，保护人民生命财产安全，以四部委对人防工程质量监督的责任，建立健全人防建设工程质量监管制度；监管人员要严格管控自身行为，充分发挥人防工程质量监督的重要作用，根据工程环节从申报到竣工验收，严格按照规范化处理，并实行人防施工图审核签字追责制度，严肃处理在工作岗位不认真负责，玩忽职守的人员。

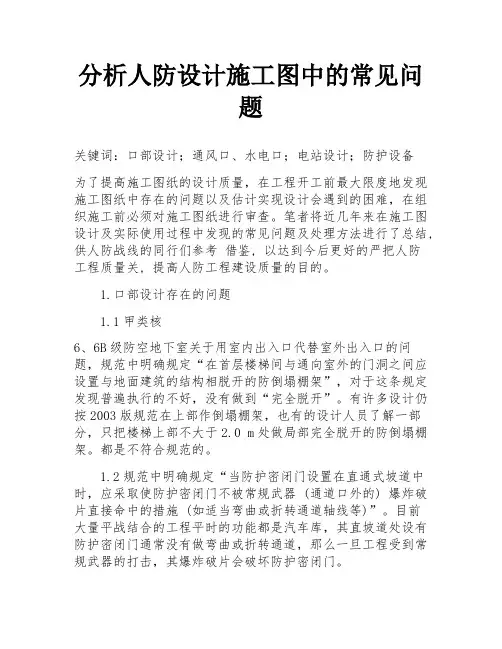

分析人防设计施工图中的常见问题关键词：口部设计；通风口、水电口；电站设计；防护设备为了提高施工图纸的设计质量，在工程开工前最大限度地发现施工图纸中存在的问题以及估计实现设计会遇到的困难，在组织施工前必须对施工图纸进行审查。

笔者将近几年来在施工图设计及实际使用过程中发现的常见问题及处理方法进行了总结, 供人防战线的同行们参考借鉴, 以达到今后更好的严把人防工程质量关, 提高人防工程建设质量的目的。

1.口部设计存在的问题1.1甲类核6、6B级防空地下室关于用室内出入口代替室外出入口的问题，规范中明确规定“在首层楼梯间与通向室外的门洞之间应设置与地面建筑的结构相脱开的防倒塌棚架”，对于这条规定发现普遍执行的不好，没有做到“完全脱开”。

有许多设计仍按2003版规范在上部作倒塌棚架，也有的设计人员了解一部分，只把楼梯上部不大于2.0 m处做局部完全脱开的防倒塌棚架。

都是不符合规范的。

1.2规范中明确规定“当防护密闭门设置在直通式坡道中时，应采取使防护密闭门不被常规武器 (通道口外的) 爆炸破片直接命中的措施 (如适当弯曲或折转通道轴线等)”。

目前大量平战结合的工程平时的功能都是汽车库，其直坡道处设有防护密闭门通常没有做弯曲或折转通道，那么一旦工程受到常规武器的打击，其爆炸破片会破坏防护密闭门。

1.3规范中明确规定“当防护密闭门设置于竖井内时，其门扇的外表面不得突出竖井的内墙面。

”针对此规定出现的问题最多，尤其是战时功能为物资库的工程，设置在通风口竖井处的防护密闭门很少有嵌入墙内的。

我们这里讲的“不得突出竖井的内墙面”是指关门状态下，也有设计误解为开门状态，是不对的。

2.通风口、水电口设计存在的问题2.1不少工程消波系统设计不合理，选用的扩散室尺寸与活门选型相矛盾。

《防空地下室规范》附表中给出的风量及相应扩散室尺寸、活门型号仅限于选用建设部的防护设备图集，而如果选用的活门型号为总参工程四所的图集时，就不能再选用《人防地下室规范》附表中的扩散室尺寸了，而要重新进行消波计算，以避免设计的扩散室过小，不满足消波要求；或者过大，造成不必要的消费。

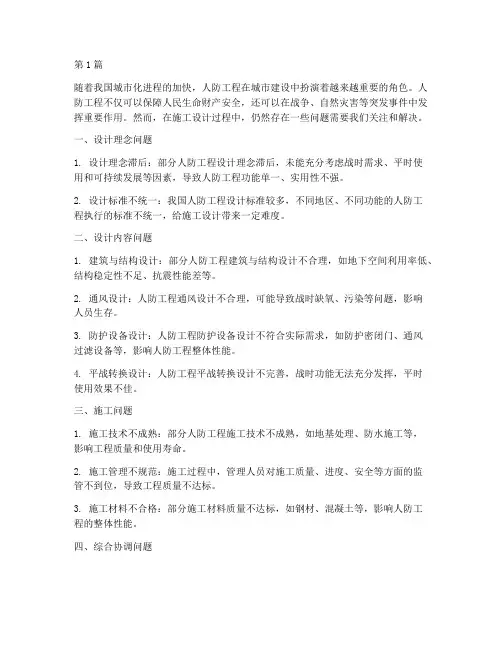

第1篇随着我国城市化进程的加快，人防工程在城市建设中扮演着越来越重要的角色。

人防工程不仅可以保障人民生命财产安全，还可以在战争、自然灾害等突发事件中发挥重要作用。

然而，在施工设计过程中，仍然存在一些问题需要我们关注和解决。

一、设计理念问题1. 设计理念滞后：部分人防工程设计理念滞后，未能充分考虑战时需求、平时使用和可持续发展等因素，导致人防工程功能单一、实用性不强。

2. 设计标准不统一：我国人防工程设计标准较多，不同地区、不同功能的人防工程执行的标准不统一，给施工设计带来一定难度。

二、设计内容问题1. 建筑与结构设计：部分人防工程建筑与结构设计不合理，如地下空间利用率低、结构稳定性不足、抗震性能差等。

2. 通风设计：人防工程通风设计不合理，可能导致战时缺氧、污染等问题，影响人员生存。

3. 防护设备设计：人防工程防护设备设计不符合实际需求，如防护密闭门、通风过滤设备等，影响人防工程整体性能。

4. 平战转换设计：人防工程平战转换设计不完善，战时功能无法充分发挥，平时使用效果不佳。

三、施工问题1. 施工技术不成熟：部分人防工程施工技术不成熟，如地基处理、防水施工等，影响工程质量和使用寿命。

2. 施工管理不规范：施工过程中，管理人员对施工质量、进度、安全等方面的监管不到位，导致工程质量不达标。

3. 施工材料不合格：部分施工材料质量不达标，如钢材、混凝土等，影响人防工程的整体性能。

四、综合协调问题1. 各专业协调不充分：人防工程涉及多个专业，如建筑、结构、通风、给排水等，各专业之间协调不充分，导致设计方案不合理。

2. 施工单位与监理单位协调不畅：施工单位与监理单位在施工过程中协调不畅，影响工程进度和质量。

针对上述问题，提出以下建议：1. 加强人防工程设计理念创新，充分考虑战时需求、平时使用和可持续发展等因素。

2. 统一人防工程设计标准，确保不同地区、不同功能的人防工程执行统一标准。

3. 优化建筑与结构设计，提高地下空间利用率，增强结构稳定性和抗震性能。

施工图设计及审查常见疑难问题解析汇编（人防部分）人防部分­
（问题一）自动排气活门的安装高度是否有统一要求？­
解析：没有统一规定，原则上不能安装太底，影响行人及车位的通行。

­
（问题六）在一个设有滤毒式通风的防护单元内（如战时物质库或战时汽车库）设置的战时发电机房如何在控制室与发电机房之间设置防毒通道？­解析：由建筑专业确定。

­
（问题七）胶管活门安装使用不需要扩散室，但《防空地下室通风设计》（2007年合订本）示例中，都采用防爆波活门加扩散室。

请问胶管活门在深圳是否常用？
《防空地下室设计手册》（暖通、给水排水、电气分册）注明胶管活门不能用于排烟系统，请问平时（排风排烟）战时合用的管井处，是否可设胶管活门？­解析：深圳市不常用，胶管活门不能用排风兼排烟合用的管井处。

­
（问题八）在深圳市，一些人防通风的做法是：滤毒通风采用电动脚踏两用风机；清洁通风采用电动风机。

问题是：停电时如何进行清洁通风？能采用滤毒通风。

人防工程结构施工图审查中常见问题分析摘要：人民防空工程的结构施工图，需要严格按照设计规范和施工验收规范中的规定内容，将全套图纸进行精细化审查，并对常见的审查和设计问题进行集中解决。

尤其在对设计说明、地下室底板结构模板平面配筋图以及墙柱配筋大样等图纸进行审查工作时，审查人员需要熟读设计施工规范，筛查细节问题。

本文将着重分析人防工程结构施工图审查中的常见问题。

关键词：人防工程；结构施工图；审查问题在对人防工程项目的结构施工图进行多方会审过程中，需要对战时图纸和平时图纸的设计规格参数进行对比分析，专业审核机构和人员需要严格按照人防工程的设计和施工验收规范等文件，对结构施工图中的常见专业问题进行集中研讨和变更处理。

结构施工图中的问题，主要源于部分建筑和结构特性之间的差异，还需要客观考量构配件位置的精准度。

1 人防工程结构施工图审查中的常见问题1.1 建筑专业问题在对人防工程的结构施工图纸进行全面审查工作的过程中，建筑专业问题以及结构专业问题都非常突出，因此非常考验审查人员的专业能力水平，还需要对战时状态以及平时状态的人防地下室空间结构进行快速分类，并对隐蔽工程以及临空墙等基础施工内容进行严格比对和工程量分析[1]。

在众多人防工程项目的结构施工图纸中，临空墙的封堵措施与结构失稳问题相关联，尤其对于楼梯间临空墙、人防区与非人防区的临空墙以及通风井临空墙等重点设计要素，部分设计单位还会选用两道密闭阀门进行风管封堵，会额外产生较多战时风险问题和安全事故问题。

在人防地下室基础结构和空间结构设计图纸中，扩散室中缺乏人防门，会直接影响到人防地下室空间的人员进出和应急疏散速度。

部分人防地下室还会存在人防门与防火门安装在同一个洞口等问题，但是也会带来更多防空以及消防安全隐患[2]。

以上各类建筑专业问题，会对人防地下室等基础建筑结构施工质量产生负面影响，还会浪费较多施工材料和机械设备资源，人力物力成本都有所增加。

1.2 结构专业问题由于不同地区的人防工程项目建设需求有一定差异，因此结构施工图中的结构专业问题非常突出，直接影响到结构施工和其他专业施工工序的协调性和准确性。

人防工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1．底板土建工程施工1)在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋不应放在梁的主筋上面。

由于底板上所承受的力是土体向上压力，因此上排双向板筋应从梁的主筋下方穿过。

2)人防门的门框插筋及门槛钢筋没按要求设置。

(1)人防门的门框插筋及门槛钢筋应在底板浇筑混凝土前按施工图及规范要求成形。

(2)防护密闭门的门槛箍筋应该闭口，捌角处应设置八字加强筋，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应锚固到门框墙中，并与门框墙插筋绑扎牢固。

3)人防门的门槛高度、门框墙宽度不够，无法安装门扇，影响使用功能。

人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。

人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。

4)人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。

防护密闭门的门框墙及门槛截面厚度最小尺寸不小于300mm。

两个防护单元间的门框墙及门槛截面厚度不小于500mm。

5)悬板活门、胶管活门的钢筋成型和绑扎不符合要求悬板活门、胶管活门的门槛箍筋(手枪箍)应该闭Cl，箍筋应拉住底板的下层钢筋。

6)人防门槛的施工不符合要求或活置式人防门门槛下没有设置钢筋。

人防门槛分活置式门槛与固定门槛，门槛箍筋均应闭口，拐角应设置八字加强筋。

活置式门槛应做两根梁，且梁间距为20—30mm，门槛高度应以建筑地坪为复核高度。

门槛水平筋应设置在竖向筋内侧。

活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。

当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层小于等于60mm时，门框角钢下部角钢的间距为150mm、‘P32的孔中穿钢筋锚固到底板中。

(注：活置式门槛在订货加工时应特别留意设计图纸中所选用的设计图号、规格、型号。
