双折射原理及应用双折射（birefringence）是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光；另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e表示，简称e光。
晶体内存在着一个特殊方向，光沿这个方向传播时不产生双折射，即o光和e光重合，在该方向o光和e光的折射率相等，光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线，而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面，e光的光振动在e光的主平面内。
如何解释双折射呢？惠更斯有这样的解释。

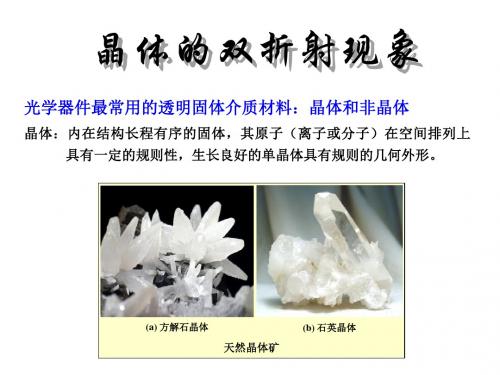

1．寻常光（o光）和非常光（e光）一束光线进入方解石晶体（碳酸钙的天然晶体）后，分裂成两束光能，它们沿不同方向折射，这现象称为双折射，这是由晶体的各向异性造成的。
除立方系晶体（例如岩盐）外，光线进入一般晶体时，都将产生双折射现象。
显然，晶体愈厚，射出的光束分得愈开。
当改变入射角i时，o光恒遵守通常的折射定律，e光不符合折射定律。
2．光轴及主平面。
改变入射光的方向时，我们将发现，在方解石这类晶体内部有一确定的方向，光沿这个方向传播时，寻常光和非常光不再分开，不产生双折现象，这一方向称为晶体的光轴。
天然的方解石晶体，是六面棱体，有八个顶点，其中有两个特殊的顶点A和D，相交于A、D两点的棱边之间的夹角，各为102°的钝角．它的光轴方向可以这样来确定，从三个钝角相会合的任一顶点（A或D）引出一条直线，使它和晶体各邻边成等角，这一直线便是光轴方向。
当然，在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的，称为单轴晶体（例如方解石、石英等）。
有些晶体具有两个光轴方向，称为双轴晶体（例如云母、硫磺等）。

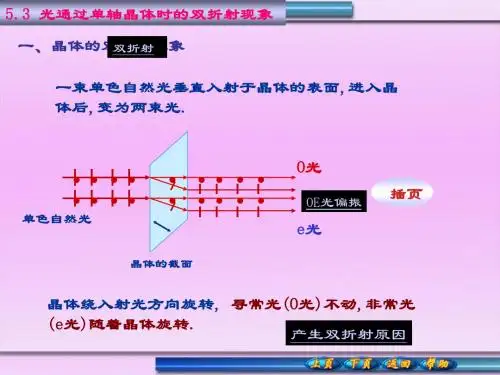

晶体的双折射当光照射到各向异性晶体（单轴晶体，如方解石，石英，红宝石等）时，发生两个不同方向的折射；其中一个遵守折射定律，折射光线在入射面内，称为O光（ordinary ray 寻常光）；另一束不遵守折射定律，不一定在入射面内的光称为e光（extraordinary ray 非常光），这两束光都是偏振光。

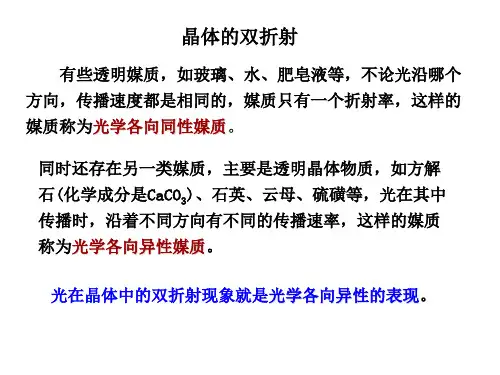

晶体产生双折射的原因：●晶体的各向异性；●O光和e光的传播速度不同，O光在晶体中各个方向的传播速度相同，因而折射率n o=c/υo=恒量；e光在晶体中的传播速度υe随方向变化，因而折射率n e=c/υe是变量，随方向变化。
由于o光和e光的折射率不同，故产生双折射。
实验发现，晶体中存在着某些特殊的方向，光沿着这些特殊的方向传播时，不发生双折射现象，这个特殊的方向称为光轴。
光轴仅标志一定的方向，不限于某一特殊的直线。
若沿光轴方向入射，O光和e光具有相同的折射率和相同的波速，因而无双折射现象。

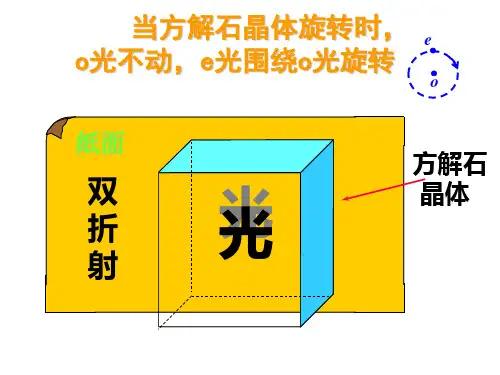

以入射线为轴转方解石，光点O不动，e绕O转。
用偏振片检验，二者都是偏振光，且偏振方向相互垂直。
O光振动方向垂直于该光线（在晶体中）与光轴组成的平面。
e 光振动方向平行于该光线（在晶体中）与光轴组成的平面。
若光轴在入射面内，实验发现：O光、e光均在入射面内传播，且振动方向相互垂直。
惠更斯研究双折射现象提出:在各向异性的晶体中，子波源会同时发出o光、e光两种子波。
O光的子波，各方向传播的速度相同为v0，点波源波面为球面,振动方向始终垂直其主平面。
(如图1) O光只有一个光速v o 一个折射率n oe光的子波,各方向传播的速度不同。
点波源波面为旋转椭球面,振动方向始终在其主平面内.（如图2）●e光在平行光轴方向上的速度与O光的速度相同为v0●e光在垂直光轴方向上的速度与o光的速度相差最大，记为v e，其相应的折射率为n e图2n0 ，n e称为晶体的主折射率。
●正晶体 : n e> n o (υe< υo)如石英，冰等；●负晶体 : n e< n o (υe>υo)如方解石，红宝石等。
双折射原理及应用双折射（birefringence）是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体）后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光；另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e表示，简称e光。
晶体内存在着一个特殊方向,光沿这个方向传播时不产生双折射，即o光和e光重合，在该方向o光和e光的折射率相等，光的传播速度相等。
这个特殊的方向称为晶体的光轴.光轴”不是指一条直线，而是强调其“方向"。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面，e光的光振动在e光的主平面内。
如何解释双折射呢？惠更斯有这样的解释。
1．寻常光（o光）和非常光（e光）一束光线进入方解石晶体(碳酸钙的天然晶体）后,分裂成两束光能，它们沿不同方向折射，这现象称为双折射，这是由晶体的各向异性造成的。
除立方系晶体（例如岩盐）外，光线进入一般晶体时，都将产生双折射现象。
显然，晶体愈厚,射出的光束分得愈开.当改变入射角i时，o光恒遵守通常的折射定律，e光不符合折射定律。
2．光轴及主平面。
改变入射光的方向时，我们将发现，在方解石这类晶体内部有一确定的方向，光沿这个方向传播时，寻常光和非常光不再分开，不产生双折现象，这一方向称为晶体的光轴。
天然的方解石晶体，是六面棱体，有八个顶点，其中有两个特殊的顶点A和D，相交于A、D两点的棱边之间的夹角，各为102°的钝角．它的光轴方向可以这样来确定，从三个钝角相会合的任一顶点（A或D)引出一条直线，使它和晶体各邻边成等角，这一直线便是光轴方向.当然，在晶体内任何一条与上述光轴方向平行的直线都是光轴.晶体中仅具有一个光轴方向的,称为单轴晶体(例如方解石、石英等）。
