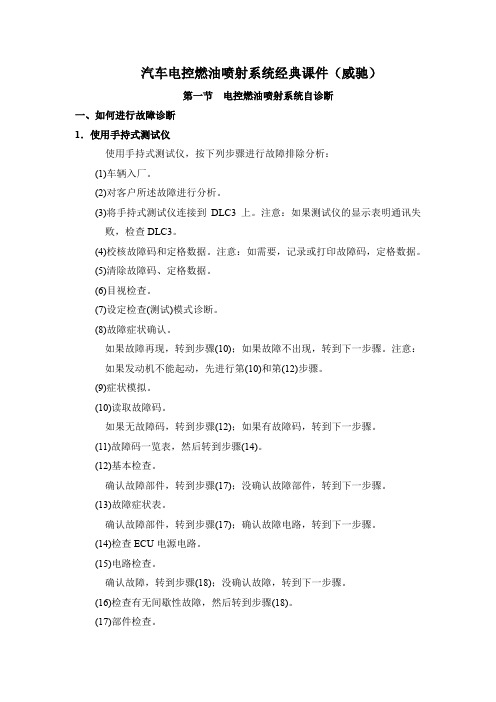

汽车电控燃油喷射系统经典课件（威驰）第一节电控燃油喷射系统自诊断一、如何进行故障诊断1．使用手持式测试仪使用手持式测试仪，按下列步骤进行故障排除分析：(1)车辆入厂。
(2)对客户所述故障进行分析。
(3)将手持式测试仪连接到DLC3上。
注意：如果测试仪的显示表明通讯失败，检查DLC3。
(4)校核故障码和定格数据。
注意：如需要，记录或打印故障码，定格数据。
(5)清除故障码、定格数据。
(6)目视检查。
(7)设定检查(测试)模式诊断。
(8)故障症状确认。
如果故障再现，转到步骤(10)；如果故障不出现，转到下一步骤。
注意：如果发动机不能起动，先进行第(10)和第(12)步骤。
(9)症状模拟。
(10)读取故障码。
如果无故障码，转到步骤(12)；如果有故障码，转到下一步骤。
(11)故障码一览表，然后转到步骤(14)。
(12)基本检查。
确认故障部件，转到步骤(17)；没确认故障部件，转到下一步骤。
(13)故障症状表。
确认故障部件，转到步骤(17)；确认故障电路，转到下一步骤。
(14)检查ECU电源电路。
(15)电路检查。
确认故障，转到步骤(18)；没确认故障，转到下一步骤。
(16)检查有无间歇性故障，然后转到步骤(18)。
(17)部件检查。
(18)故障识别。
(19)调整，修理。
(20)验证测试。
(21)结束。
2．不使用手持式测试仪不使用手持式测试仪，按下列步骤进行故障排除分析：(1)车辆入厂。
(2)对客户所述故障进行分析。
(3)校核和清除故障码。
(4)故障症状确认。
如果故障出现，对症状进行模拟；如果故障不出现，转到下一步骤。
注意：如果发动机不能起动，先进行第(10)和第(12)步骤。
(5)读取故障码。
如果无故障码，转到步骤(7)；如果有故障码，转到下一步骤。
(6)故障码一览表，然后转到步骤(9)。
(7)基本检查。
确认故障部件，转到步骤(12)；没确认故障部件，转到下一步骤。
(8)故障症状表。
确认故障部件，转到步骤(12)；确认故障电路，转到下一步骤。
