滚压式铜止水成型机的设计

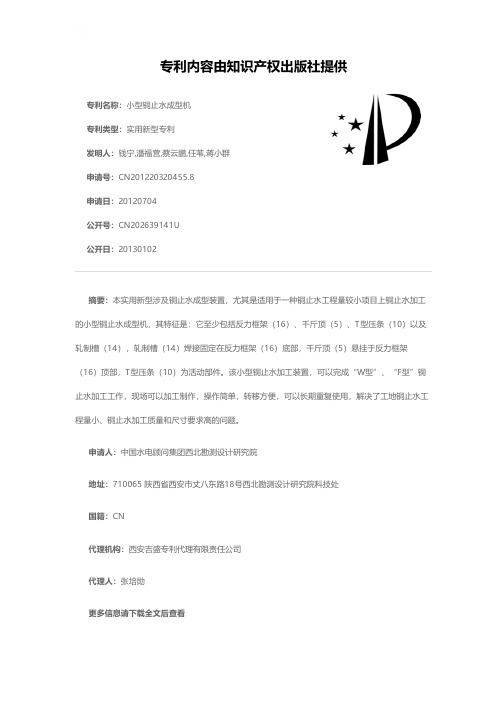

专利名称：小型铜止水成型机
专利类型：实用新型专利
发明人：钱宁,潘福营,蔡云鹏,任苇,蒋小群申请号：CN201220320455.8
申请日：20120704
公开号：CN202639141U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：本实用新型涉及铜止水成型装置，尤其是适用于一种铜止水工程量较小项目上铜止水加工的小型铜止水成型机，其特征是：它至少包括反力框架（16）、千斤顶（5）、T型压条（10）以及轧制槽（14），轧制槽（14）焊接固定在反力框架（16）底部，千斤顶（5）悬挂于反力框架（16）顶部，T型压条（10）为活动部件。

该小型铜止水加工装置，可以完成“W型”、“F型”铜止水加工工作，现场可以加工制作，操作简单，转移方便，可以长期重复使用，解决了工地铜止水工程量小、铜止水加工质量和尺寸要求高的问题。

申请人：中国水电顾问集团西北勘测设计研究院
地址：710065 陕西省西安市丈八东路18号西北勘测设计研究院科技处
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：张培勋
更多信息请下载全文后查看。

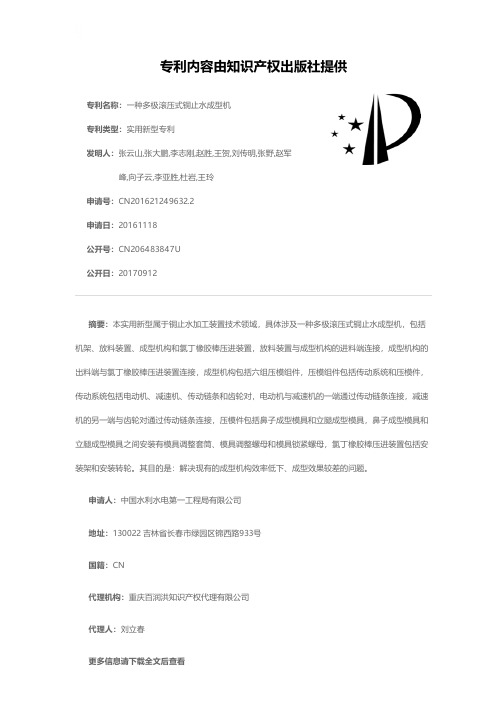

专利名称：一种多极滚压式铜止水成型机
专利类型：实用新型专利
发明人：张云山,张大鹏,李志刚,赵胜,王贺,刘传明,张野,赵军峰,向子云,李亚胜,杜岩,王玲
申请号：CN201621249632.2
申请日：20161118
公开号：CN206483847U
公开日：
20170912
专利内容由知识产权出版社提供
摘要：本实用新型属于铜止水加工装置技术领域，具体涉及一种多极滚压式铜止水成型机，包括机架、放料装置、成型机构和氯丁橡胶棒压进装置，放料装置与成型机构的进料端连接，成型机构的出料端与氯丁橡胶棒压进装置连接，成型机构包括六组压模组件，压模组件包括传动系统和压模件，传动系统包括电动机、减速机、传动链条和齿轮对，电动机与减速机的一端通过传动链条连接，减速机的另一端与齿轮对通过传动链条连接，压模件包括鼻子成型模具和立腿成型模具，鼻子成型模具和立腿成型模具之间安装有模具调整套筒、模具调整螺母和模具锁紧螺母，氯丁橡胶棒压进装置包括安装架和安装转轮。

其目的是：解决现有的成型机构效率低下、成型效果较差的问题。

申请人：中国水利水电第一工程局有限公司
地址：130022 吉林省长春市绿园区锦西路933号
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：刘立春
更多信息请下载全文后查看。

超深凹槽曲面铜止水压制机制作技术
杨忠;吴建平
【期刊名称】《葛洲坝集团科技》
【年(卷),期】2012(000)004
【摘要】本文介绍了瀑布沟水电站超深凹槽曲面铜止水压制机制作技术。

【总页数】3页(P71-73)
【作者】杨忠;吴建平
【作者单位】中国葛洲坝集团股份有限公司西北分公司,陕西西安710077
【正文语种】中文
【中图分类】TV743
【相关文献】

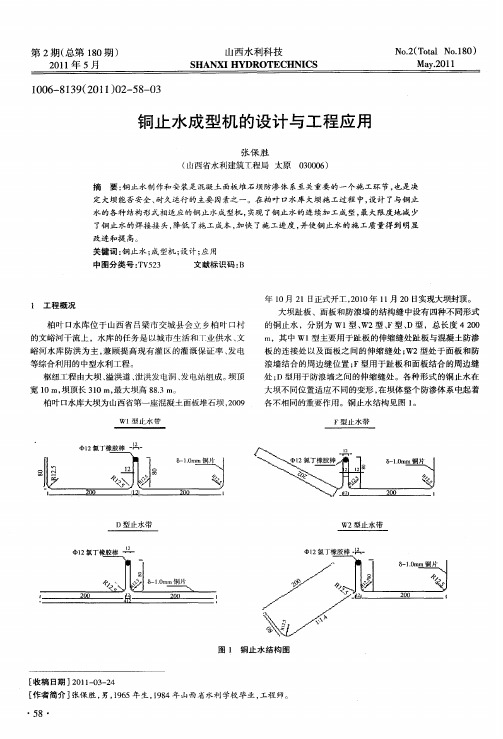

1.新型可调式滚压铜止水成型机研制与工程应用 [J], 袁幸朝;陈丽萍;朱发银
2.W型铜止水成型机在白马门河倒虹吸施工中的应用 [J], 童卫东;曾铁钢;曾涛
3.铜止水成型机的设计与工程应用 [J], 张保胜
4.400吨曲面压制机研制探讨 [J], 刘著界
5.悬挂式超深三轴止水帷幕在环境敏感条件下超深基坑中的应用 [J], 邬喜春因版权原因，仅展示原文概要，查看原文内容请购买。

用户证明
中国水利水电第十二工程局有限公司在海南琼中抽水蓄能电站土建主体工程施工过程中，成功运用“一种组合式滚轮模具及止水铜带成型机”专利技术。

该技术成果优越效果在于使滚轴类模具的更换无需拆轴，简单而方便、节省时间。

运用该技术成果在止水铜带加工过程中，使用止水铜带成型机实现了轴向径向均可分离的现场加工成型，大大简化了滚轴类模具的更换工序。

这对于铜止水材料加工操作者来说极为便利，提高了工作效率，有效节约了施工成本。

特此证明！
**************有限公司
2015年12月23日。

本科生毕业设计（论文）中文题目：滚压成形机的设计（主轴部分）英文题目：THE DESIGN OF ROLL FORMING MACHINE(SPINDLE PART)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

混凝土面板堆石坝铜止水滚压成型制作工法1. 前言传统的铜止水制作大多采用冲压机冲压成型，受模具限制，铜止水加工制作最大长度为3米一段，冲压机无法在工地现场安装使用，增加了铜止水水平运输和装卸过程保护。

冲压机冲压成型只能控制止水中间“鼻子”的成型要求，一次性变形量大，依靠人工脱模，两边“立腿”只能人工二次成型，容易出现皱皮、裂纹等加工缺陷误差，且成型误差较大。

所制作的铜止水因为成型误差较大，安装时如果对准中间“鼻子”部位，止水水平段和“立腿”因误差积累极易产生错台，致使接头焊缝焊接困难，容易出现焊缝填充不饱满，或未焊透、咬边等焊接缺陷。

为减少焊缝，确保施工质量，加快施工进度，我公司在混凝土面板堆石坝铜止水施工中，研制使用多级滚压式铜止水制作成型工艺，保证了铜止水的质量，加快了制作进度，取得较好的经济效益和社会效益。

2. 工法特点2.1操作简单，制作速度快，焊接接头少，施工效率高，经济效益好；2.2铜止水规则、表面光滑、清洁、无孔洞、损伤小，工艺质量高；2.3接头少，减少了焊接薄弱环节，从而大大提高了整体施工质量。

3. 适用范围混凝土面板堆石坝及其他类似止水加工。

4. 工艺原理铜止水滚压成型，是一种工序区分明显的逐步变形的加工方法，即由送料机构均匀送料，使铜片经过几组模具滚压逐渐变形后达到所需形状。

这种方法加工工艺简单，质量容易得到保证，防止了铜板一次性变形量过大造成铜板起皱、开裂。

5. 施工工艺流程与操作要点5.1施工工艺流程铜止水加工工艺流程见图5.1-1。

图5.1-1 铜止水加工工艺流程图5.2操作要点5.2.1 现场准备操作人员和设备就位，根据面板接缝长度并考虑运输要求，用剪刀截取所需长度。

剪口要垂直铜带外边线，以便于焊接和防止浪费。

5.2.2 更换、安装模具根据止水设计形状、尺寸，更换安装相应模具。

5.2.3 铜卷材就位铜卷材放入成型机拖架上，将其拉至模具边缘，并使铜带平行且居中于成型机的料槽，从而防止铜带放偏影响止水加工质量。
