2-1(1)游标卡尺

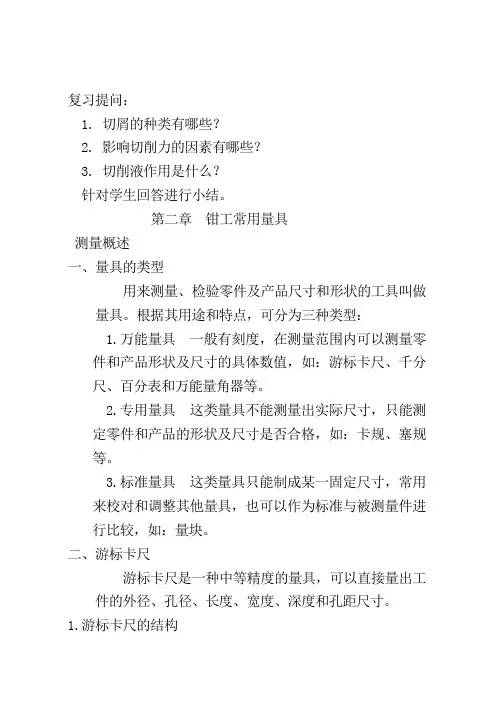

复习提问：1. 切屑的种类有哪些？2.影响切削力的因素有哪些？3. 切削液作用是什么？针对学生回答进行小结。

第二章钳工常用量具测量概述一、量具的类型用来测量、检验零件及产品尺寸和形状的工具叫做量具。

根据其用途和特点，可分为三种类型：1.万能量具一般有刻度，在测量范围内可以测量零件和产品形状及尺寸的具体数值，如：游标卡尺、千分尺、百分表和万能量角器等。

2.专用量具这类量具不能测量出实际尺寸，只能测定零件和产品的形状及尺寸是否合格，如：卡规、塞规等。

3.标准量具这类量具只能制成某一固定尺寸，常用来校对和调整其他量具，也可以作为标准与被测量件进行比较，如：量块。

二、游标卡尺游标卡尺是一种中等精度的量具，可以直接量出工件的外径、孔径、长度、宽度、深度和孔距尺寸。

1.游标卡尺的结构(1).可微动调节的游标卡尺由尺身和游标及辅助游标组成。

上端量爪，用来测量齿轮公法线长度和孔距尺寸。

下端量爪的内侧面可测量外径和长度；外测面是圆弧面，可测量内孔或沟槽。

(2).带测深杆的游标卡尺上端量爪可测量孔径、孔距及槽宽，下端量爪可测量外圆和长度等，还可用尺后的测深杆测量内孔和沟槽深度。

2.游标卡尺的刻线原理和读法游标卡尺按其测量精度，有1/20mm(0.05)和1/50mm(0.02)两种。

(1).1/20mm游标卡尺尺身上每小格是1mm，尺身与游标每格之差为：1-19/20=0.05(mm)，此差值即为1/20mm游标卡尺的测量精度。

(2).1/50mm游标卡尺尺身上每小格是1mm，两量爪合并时，游标上的50格正好与尺身上的49mm对正。

尺身与游标每格之差为：1-49/50=0.02(mm)，此差值即为1/50mm游标卡尺的测量精度。

(3) 读数方法用游标卡尺测量工件时，读数方法分三步：1)读整数：读出游标上零线左面尺身的毫米整数；2)读小数：读出游标上哪一条刻线与尺身刻线对齐的刻线格算；乘以游标卡尺测量精度值，读出小数部分。

壁厚千分尺
三点式内径千分尺
二、量块
1、量块的形状、用途及尺寸系列
量块是没有刻度的平行端面量具，也称块规。
量块材料——膨胀系数小、耐磨、不易变形的微变形钢
量块形状 长方体（常用）或圆柱体
二、量块
1、量块的形状、用途及尺寸系列
量块具有经过精密加工很平 很光的两个平行平面，叫测 量面。两测量平面之间的距 离为工作尺寸，又叫标称尺 寸，该尺寸具有很高的精度。
②、 螺旋测微器的读数
当用螺旋测微器测量好物体时我们要读出所显示的示数， 这时所测物体的长度可表示为：L=n*0.1+k*0.01 （n表示固定刻度的格数；k表示可动刻度的读数）
外径千分尺的读数=7+0.01*35=7.35
外径千分尺的读数= 11.65 mm
练习
外径千分尺的读数= 0.52 mm
利用量块的这种特性，就可以用不同尺寸的量块组合成所需的各种尺寸。
二、量块
1、量块的形状、用途及尺寸系列
量块的应用广泛： 量块可应用于鉴定和校准其他量具、量仪。 相对测量时，用量块组合成一标准尺寸来调整量具和量 仪的零位。 量块也用于精密机床的调整、精密划线和直接测量精密 零件。 我国成套生产的量块共有17中套别，每套的块数分别为 91、83、46、38块等。
三用卡尺的内量爪带刀口形 ，用于测量内尺寸 深度和高度
刀口内测量爪 紧固螺钉 尺框 尺身 游标 深度尺
测量范围
外测量爪
分度值 0.02 0.05
图 10~125 3 0~150
双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪， 可测内外尺寸
第二章 技术测量的基本知识 及常用计量器具
§2-2 测量长度尺寸的常用计量器具

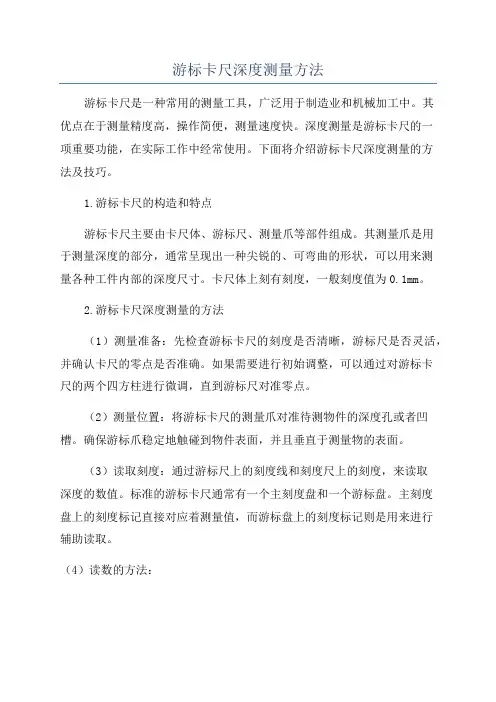

游标卡尺深度测量方法游标卡尺是一种常用的测量工具，广泛用于制造业和机械加工中。

其优点在于测量精度高，操作简便，测量速度快。

深度测量是游标卡尺的一项重要功能，在实际工作中经常使用。

下面将介绍游标卡尺深度测量的方法及技巧。

1.游标卡尺的构造和特点游标卡尺主要由卡尺体、游标尺、测量爪等部件组成。

其测量爪是用于测量深度的部分，通常呈现出一种尖锐的、可弯曲的形状，可以用来测量各种工件内部的深度尺寸。

卡尺体上刻有刻度，一般刻度值为0.1mm。

2.游标卡尺深度测量的方法（1）测量准备：先检查游标卡尺的刻度是否清晰，游标尺是否灵活，并确认卡尺的零点是否准确。

如果需要进行初始调整，可以通过对游标卡尺的两个四方柱进行微调，直到游标尺对准零点。

（2）测量位置：将游标卡尺的测量爪对准待测物件的深度孔或者凹槽。

确保游标爪稳定地触碰到物件表面，并且垂直于测量物的表面。

（3）读取刻度：通过游标尺上的刻度线和刻度尺上的刻度，来读取深度的数值。

标准的游标卡尺通常有一个主刻度盘和一个游标盘。

主刻度盘上的刻度标记直接对应着测量值，而游标盘上的刻度标记则是用来进行辅助读取。

（4）读数的方法：a.游标尺的主刻度读数方法：主刻度盘上的刻度通常表示当前刻度尺上面的数值。

在测量过程中，需要看到游标尺上与主刻度盘刻度线对齐的刻度线，然后将主刻度盘上的刻度值视为测量结果。

b.游标尺的游标盘读数方法：游标盘上的刻度通常用来帮助我们更精细地读取测量结果。

当主刻度盘上的刻度线对齐游标盘上一个刻度线时，我们需要通过游标盘上对应刻度标记来细分游标尺上的刻度，并将其加到主刻度盘上的刻度值上，从而得到更精确的测量结果。

（5）正确的测量方法：在进行深度测量时，需要注意以下几点：a.确保测量爪完全垂直于测量表面，以避免误差。

b.尽量使用轻柔的力度，避免用力过猛，以免损坏测量爪。

c.在测量之前，最好先检查一下测量爪的尖端是否有铁屑或者碎屑，以免产生测量误差。

d.测量结束后，及时清理测量爪和测量位置的杂质，以保持测量的准确性。

1
9
1
19
1
49
精度（mm)
0.1 0.05 0.02
你读对了吗？ 1.1mm
3.5mm 一定要把握机会！
返回
0.25mm
返回
2+5×0.05＝
2.25mm
13+12×0.02＝13.24mm
21＋ 34×0.02=21.68mm
一、游标卡尺的构造及用法
尺
内侧量爪
身 紧固螺
钉
深度尺
游标尺
主尺
外测量爪
紧固螺钉
深
主
度
尺
尺
0
1
2
3
4
5
6
7
8
9
10
尺 身
0 12 3 4 5 6 78 9 0
0
1
23Leabharlann 01020
0
1
0
5
10
分类
10分度
20分度
操作前准备事项
1.擦拭各部位的灰尘，尤其是游标卡尺的滑动面和量 测面，并确认滑动状况和间隙是否正常 2.归零检查 3.检查结构是否过紧、过松，如有异常因给予调整
我们用什么仪器精确测量以下工件的 内径外径和深度？
游标卡尺的使用及读数
组成
游标卡尺主要由尺身及能在尺身上滑动的游标组成。
游标上部有一制动螺钉，可将游标固定在尺身上的任意 位置。
尺身和游标都有测量爪，分为刀口内测量爪和外测量爪。 内测量爪可以测量槽的宽度和孔的内径，外测量爪可以 测量零件的长度、厚度和管的外径。
使用方法
右手握住尺身，大拇指移动游标，左手拿待测物 体，使待测物体位于外测量爪之间，当与量爪紧 紧相贴时，即可读数。

.................3． 常用游标卡尺的读数值（测量精度有0.1mm,0.05mm,0.02mm 三种。

）1）. 0.02mm 游标卡尺的刻度原理：主尺的最小分度是1mm,游标尺上有50个小的等分刻度它们的总长等于49mm ，因此游标尺的每一分度与主尺的最小分度相差1-49/50＝0.02mm （测量精度的由来）,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第50条刻度线与主尺的49mm 刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm 刻度左边0.02mm 处，游标的第二条刻度线在主尺的0.04mm 刻度左边0.1mm 处，等等。

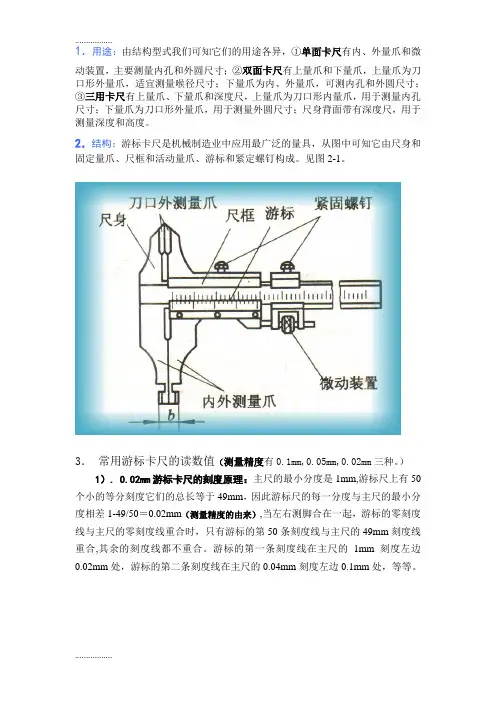

2．结构：游标卡尺是机械制造业中应用最广泛的量具，从图中可知它由尺身和固定量爪、尺框和活动量爪、游标和紧定螺钉构成。

见图2-1。

1．用途：由结构型式我们可知它们的用途各异，①单面卡尺有内、外量爪和微动装置，主要测量内孔和外圆尺寸；②双面卡尺有上量爪和下量爪，上量爪为刀口形外量爪，适宜测量喉径尺寸；下量爪为内、外量爪，可测内孔和外圆尺寸；③三用卡尺有上量爪、下量爪和深度尺，上量爪为刀口形内量爪，用于测量内孔尺寸；下量爪为刀口形外量爪，用于测量外圆尺寸；尺身背面带有深度尺，用于测量深度和高度。

.................2.）0.05mm游标卡尺的刻度原理：主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差1-19/20＝0.05mm（测量精度的由来）,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.05mm 处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。

见图.................5。

实操技巧：(1)将待测工件卡在测量爪后，稍旋紧紧固螺钉，将游标尺固定，取下被测物体后再读数。

1. 操作步骤
1.1使用前先将光标卡尺紧固螺鉧拧松,然后轻轻滑动光标卡,使用归零如不归零,需进行校
正后,方可使用.
1.2 使用时右手握住光标卡尺尺杆 ,母指与食指夹住游标卡柄,如量取尺度较大时,需用左
手把住固定卡端,双手配合夹取对象测量.
1.3 测量时,应慢慢滑动光标卡平稳夹取对象 ,切勿前后摆动游标卡尺,以免测量值不准确;
测量尺度较大之对象时,应双手配合轻轻夹取对象,勿用力过猛以免损伤光标卡尺之精
确度.
1.4 读取测量值时,要平视观察光标卡尺尺杆之刻度与游标卡哪一刻度线成垂直对直,然后
读取该刻度值;游标卡尺尺杆每一刻度为1m/m,游标卡每一刻度为0.02m/m.
1.5 测量完毕,应轻轻滑动游标卡归至(2-4)m/m处,然后锁紧固定螺鉧,定位平稳放置.
2. 注意事项
2.1 使用时,应轻拿轻放,切勿碰撞.
2.2 夹取对象测量时,不得用力过猛,使用较大之力夹取对象.
2.3 滑动光标卡时,一定要将螺鉧拧松后使用;如阻碍滑动时,应加以润滑后方可使用,光标
卡尺尺杆与光标卡之间生锈时,应送去检修.
2.4 使用后,光标卡与固定卡之间一定留取(2-4)m/m距离.
3. 保养事项
3.1 初级保养:
3.1.1 游标卡尺尺体之清洁无灰尘.
3.1.2 光标卡尺尺杆与光标卡之间润滑.
3.1.3 使用后应平稳定位放置.
3.2高级保养:
3.2.1 光标卡尺之精确度.
3.2.2 磨损部位之维修与更换.。

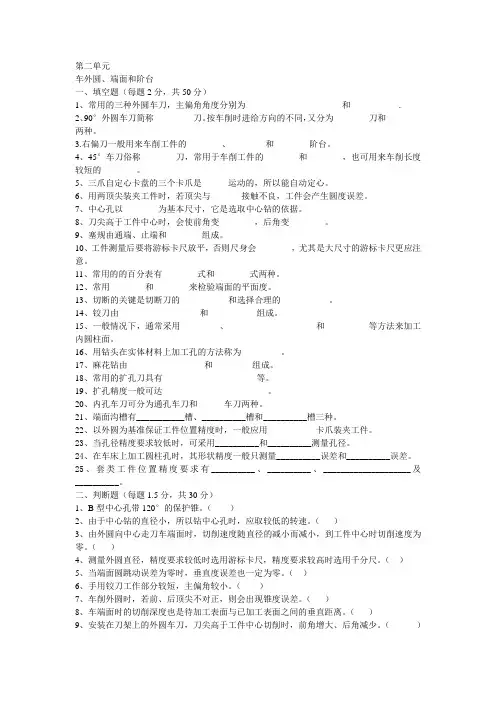

第二单元车外圆、端面和阶台一、填空题（每题2分，共50分）1、常用的三种外圆车刀，主偏角角度分别为__________ _________和___________.2、90°外圆车刀简称_________刀。

按车削时进给方向的不同，又分为________刀和________两种。

3.右偏刀一般用来车削工件的________、________和________阶台。

4、45°车刀俗称________刀，常用于车削工件的________和________，也可用来车削长度较短的________。

5、三爪自定心卡盘的三个卡爪是______运动的，所以能自动定心。

6、用两顶尖装夹工件时，若顶尖与_______接触不良，工件会产生圆度误差。

7、中心孔以________为基本尺寸，它是选取中心钻的依据。

8、刀尖高于工件中心时，会使前角变________，后角变________。

9、塞规由通端、止端和________组成。

10、工件测量后要将游标卡尺放平，否则尺身会________，尤其是大尺寸的游标卡尺更应注意。

11、常用的的百分表有________式和________式两种。

12、常用________和________来检验端面的平面度。

13、切断的关键是切断刀的___________和选择合理的___________。

14、铰刀由________ __________和___________组成。

15、一般情况下，通常采用_________、________ __________和__________等方法来加工内圆柱面。

16、用钻头在实体材料上加工孔的方法称为_________。

17、麻花钻由________ _________和_________组成。

18、常用的扩孔刀具有__________ __________ 等。

19、扩孔精度一般可达________________________。

0
此时主尺的数字无意义，即便是它的刻线有对齐
1
2
3
4
5
6
7
8
0
1
2
3
4
5
6
此根刻线对齐主尺，则表示0.32mm，最终读数为18.32mm
例子：
0
1
2
3
9
10
1
2
3
4
0
1
2
0
1
2
3
此根刻线对齐主尺，最终读数为120.16mm 此根刻线对齐主尺，最终读数为8.00mm
考试1： 根据图示给出卡尺读数
0
读数步骤： 1、先读主尺刻度。读取游标尺0线刻度指向主尺的刻度值；
0
1
2
3
4
5
0 6
7 1
8 39 2
10 4
1
2
0.02 0 1 2 3 4 5 6 7 0 8 1 9 2 0
主尺刻度为 6mm 主尺刻度为18mm
读数步骤： 2、最后读游标尺刻度。观察游标尺哪一根刻线与主尺的刻线对齐，通常只有1根刻线能对齐，其 他刻线都有偏差。可借助放大镜、手机拍照放大的方式帮助寻找对
5
6
7
8
9
10
1
2
3
4
0.02mm 0 1 2 3 4 5 6 7 8 9 0
游标尺刻度
介绍： 主尺刻度
刻度错位
刻度对齐
刻度错位
游标尺刻度
因为游标尺刻度与主尺不相等，所以通常游标尺只有1根刻度线可以与主尺对齐； 特例：游标尺0刻度线对齐主尺0线（或整数倍）时，游标尺最后1根线也刚好对齐；
0
1

游标卡尺的使用步骤游标卡尺是一种常用的测量工具，可以用来测量物体的长度、宽度、高度等尺寸。

它由两个移动的刻度盘组成，一般分为内径卡尺和外径卡尺两种类型。

下面将详细介绍游标卡尺的使用步骤。

一、准备工作1.选择合适的游标卡尺：根据需要测量的物体大小和形状选择合适的游标卡尺。

2.清洁游标卡尺：使用软布或棉签清洁游标卡尺表面和刻度盘，确保表面干净无油污。

3.调整零位：将两个刻度盘对齐，调整零位使其对准刻度线。

二、测量步骤1.外径测量：（1）打开卡尺：将游标卡尺张开到超过待测物体直径的长度。

（2）夹住待测物体：将待测物体放入两个刻度盘之间，轻轻夹住。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。

例如，读数为4.5毫米，则实际测量值为4.5毫米。

2.内径测量：（1）打开卡尺：将游标卡尺张开到超过待测物体内径的长度。

（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。

例如，读数为3.5毫米，则实际测量值为3.5毫米。

3.深度测量：（1）打开卡尺：将游标卡尺张开到超过待测物体深度的长度。

（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入，直到接触到底部。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。

例如，读数为6.8毫米，则实际测量值为6.8毫米。

三、注意事项1.使用时要保持游标卡尺与被测试物品表面垂直，避免偏斜造成误差。

2.使用时要保持手持稳定，避免手抖造成误差。

3.使用完毕后要将游标卡尺清洁干净并放回原处，避免损坏。

4.在测量过程中，如发现刻度盘有松动或读数不准确等情况，应及时进行维修或更换。

总结：使用游标卡尺测量物体的长度、宽度、高度等尺寸非常方便快捷。

只需要按照上述步骤操作即可得到准确的测量值。

在使用过程中要注意保持垂直和稳定，避免误差的产生。

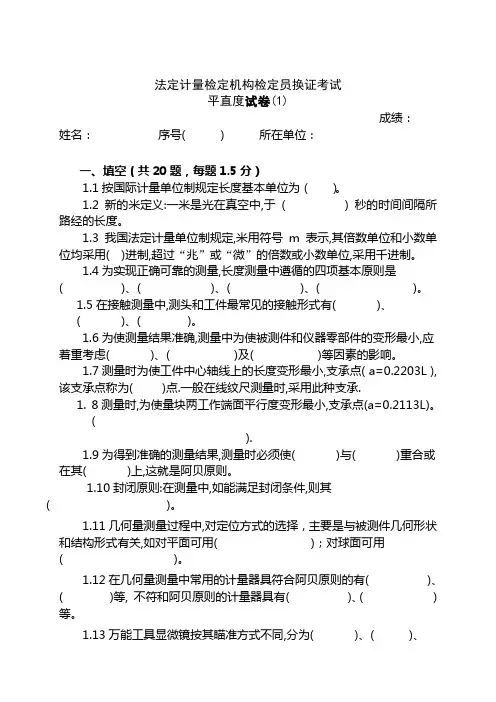

法定计量检定机构检定员换证考试平直度试卷(1)成绩：姓名：序号( ) 所在单位：一、填空（共20题，每题1.5分）1.1按国际计量单位制规定长度基本单位为（）。

1.2新的米定义:一米是光在真空中,于 ( ) 秒的时间间隔所路经的长度。

1.3我国法定计量单位制规定,米用符号 m 表示,其倍数单位和小数单位均采用( )进制,超过“兆”或“微”的倍数或小数单位,采用千进制。

1.4为实现正确可靠的测量,长度测量中遵循的四项基本原则是( )、( )、( )、( )。

1.5在接触测量中,测头和工件最常见的接触形式有( )、( )、( )。

1.6为使测量结果准确,测量中为使被测件和仪器零部件的变形最小,应着重考虑( )、( )及( )等因素的影响。

1.7测量时为使工件中心轴线上的长度变形最小,支承点( a=0.2203L ),该支承点称为( )点.一般在线纹尺测量时,采用此种支承.1.8测量时,为使量块两工作端面平行度变形最小,支承点(a=0.2113L)。

().1.9为得到准确的测量结果,测量时必须使( )与( )重合或在其( )上,这就是阿贝原则。

1.10封闭原则:在测量中,如能满足封闭条件,则其( )。

1.11几何量测量过程中,对定位方式的选择，主要是与被测件几何形状和结构形式有关,如对平面可用( )；对球面可用( )。

1.12在几何量测量中常用的计量器具符合阿贝原则的有( )、( )等, 不符和阿贝原则的计量器具有( )、( )等。

1.13万能工具显微镜按其瞄准方式不同,分为( )、( )、( )、( )。

1.14平晶在检定前放置在温度为(20±5)‴的检定室内,按规定100mm的平晶不少于( )小时;150mm平晶不少于( )小时。

1.15在检定平晶的平面度前,放置在检定仪器内的等温时间,对100mm 的平晶不少于( )分钟；150mm平晶不( )120分钟。

1.16平行平晶工作面中心长度极限偏差不超过( ),两工作面的平面度不大于( )μm。

游标卡尺的使用步骤和注意事项游标卡尺是一种常用的测量工具，具有精度高、使用方便等特点。

在使用游标卡尺时，需要注意一系列的步骤和注意事项。

下面将详细介绍游标卡尺的使用步骤和注意事项。

一、游标卡尺的使用步骤使用游标卡尺进行测量时，需要按照以下步骤进行操作：1.准备工作在使用游标卡尺之前，需要确保卡尺的零位是正确的。

可以将卡尺两个测量面平行放在一个平整的水平面上，轻轻合上量具的张紧螺旋，然后调整卡尺上的滚轮，使之能够顺畅滚动。

接下来，将滚轮转到底，使之抵住螺杆，打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合，然后再关闭紧急解除和手持螺杆。

2.测量(1)将游标卡尺的两个测量面紧贴待测物体的边缘，旋转刻度盘上的调节盘，直到两个刻度线紧贴物体表面。

注意，要确保测量面与物体表面成垂直，并且尽量避免倾斜和晃动。

(2)读取测量结果。

通过刻度盘上的刻度线和游标线，可以得出待测物体的尺寸。

正常情况下，游标卡尺的刻度盘上刻有主刻度和副刻度。

主刻度表示毫米或厘米，副刻度表示0.1毫米或0.01毫米。

读取测量结果时，应先读取主刻度，再读取副刻度。

例如，当主刻度盘上的刻度线位于2号刻度线，副刻度盘上的刻度线位于3号刻度线时，表示测量结果为2.3毫米。

3.测量结束在使用游标卡尺进行测量后，应将卡尺上的滚轮转到底，使之抵住螺杆，再打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合。

然后，将卡尺放回合适的存放位置，避免受到损坏。

二、游标卡尺的注意事项1.使用前检查在使用游标卡尺之前，应仔细检查卡尺的状态。

检查卡尺的滚轮、螺杆、刻度盘等部分是否正常运转，是否有损坏或松动现象。

如果发现异常，应及时进行维修或更换。

2.操作规范在使用游标卡尺时，要注意规范的操作。

尽量保持手握稳定，以免晃动或倾斜影响测量结果的准确性。

3.避免碰撞在使用过程中，要注意避免游标卡尺与硬物发生碰撞。

碰撞可能会导致刻度盘或测量面损坏，影响测量结果。

4.防止污染应尽量避免将游标卡尺接触到油脂、水、尘土等污染物。

游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。

当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。

此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。

1游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。

游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。

当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。

当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。

若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。

由此可知，游标向右移动不足1mm 的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。

例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。

图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。

这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。

2．精度是 0.01mm 的螺旋测微计，微动螺杆的螺距是 0.5mm，微分筒上的圆周为 50 分格，当微分筒 转过 1 分格，螺杆沿轴线方向前进或后退了_________mm，故用螺旋测微计测量时，读数应写到以 毫米为单位的小数点后第_________位。
3．读数显微镜微动螺杆的螺距为 1mm，读数鼓轮上的圆周为 100 分格，当读数鼓轮转过 1 分格，螺 杆沿轴线方向前进或后退了___________mm，故用读数显微镜测量时，读数应写到以毫米为单位的 小数点后第___________位。
测量次数
外径 D(cm) D = D′ − D0
柱高 H(cm) H = H′− H0
内径 d(cm) d = d′ − d0
1
单位：cm
筒高 h(cm) h = h′ − h0
2
3
4
5
6
2．金属小球体积的测量
仪器误差：_____________；零点读数 d0 = _______________mm。
实验报告专用纸
课程 姓名
学院 学号
专业 (班级)
日期
年月日
实验题目：
实验 2-1 长度的测量
【实验目的】：1．
2． 3．
【实验器材】：
【实验原理】：
1．简述游标卡尺的测量原理：
2．简述螺旋测微计的测量原理：
3．简述读数显微镜的测量原理：
【预习思考题】：
1．用十分游标、二十分游标、五十分游标进行测量时，测量结果的读数分别写到以厘米为单位的小数 点后面的第_________位、第________位、第__________位。
单位：mm
测量次数
1
2
3
4
5

游标卡尺的读数及使用方法游标卡尺是一种用来测量物体长度、宽度、直径等尺寸的工具。

它具有简单易用、测量精度高的特点，被广泛应用于工业生产、机械制造、科学研究等领域。

下面是游标卡尺的读数及使用方法的介绍。

一、游标卡尺的读数方法游标卡尺上通常有一条刻度线，它分为两部分，一部分是主刻度，代表1毫米或1厘米的长度；另一部分是副刻度，用来进一步细分读数。

1.主刻度读数读取主刻度的方法是利用两个固定刻度之间的刻度差来得出测量结果。

读数时要注意两个固定刻度之间有一个移动游标，该移动游标有很小的刻度，用来进一步细分读数。

例如，游标卡尺上的一个固定刻度标记为0，然后移动游标移到与刻度线对齐的位置，移动游标上的刻度标记为5，那么该读数为0.5毫米。

如果移动游标在刻度线的中间，则读数为0.05毫米。

2.副刻度读数副刻度是对主刻度进行细分，它通常分为10个部分，每个部分代表0.1毫米或1厘米的长度。

读取副刻度时，要注意主刻度的读数，并将副刻度的读数加在主刻度读数上。

例如，读取主刻度为1.5毫米，然后在副刻度上读取到3，那么最终的读数为1.53毫米。

二、游标卡尺的使用方法1.准备工作首先，要确保游标卡尺的刻度线清晰可见，并且游标卡尺可以自由移动。

如果刻度线模糊不清或游标卡尺无法移动，需要进行清洁和维护。

2.放置测量物体将需要测量的物体放在游标卡尺上，确保物体与游标卡尺平行且贴紧。

这样可以避免误差的产生。

3.读取测量结果根据上述所述的读数方法，准确读取游标卡尺的测量结果。

如果有需要，可以多次测量并取平均值，以提高测量的准确性。

4.注意事项使用游标卡尺时，需要注意以下几点：（1）避免直接用手触摸游标卡尺的刻度线部分，以免产生污染或损坏刻度线。

（2）使用完毕后，应将游标卡尺清洁干净，并放回存放位置，以免丢失或损坏。

（3）在进行测量时，注意避免外界因素对测量结果的影响，例如风力、振动等。

三、游标卡尺的维护保养为了保证游标卡尺的使用寿命和测量的准确性，以下是一些推荐的维护保养方法：1.定期清洁使用清洁的布擦拭游标卡尺的表面，特别是刻度线和刻度线之间的间隙。

实验2-1 用单摆测重力加速度
实验内容与步骤：
1、测量摆长L
（1）用钢卷尺量出线的长度l （取1米）；（2）用游标卡尺量出摆球的直径D ，则摆长2
D l L +=；各重复测量5次取平均值。

2、测量单摆摆动周期T
让单摆在竖直平面内做小角度（θ＜05）摆动，待摆动稳定后用秒表测出单摆50次完整摆动的时间t ，则单摆的周期50
t T =，重复5次求平均值； 3、依次取摆长约为cm 90、cm 80、cm 70、cm 60，按上述步骤2的方法测出相应的周期。

数据处理的要求：
1、用公式2
24T L g π=计算出重力加速度； 2、求出g 的不确定度，并按标准形式写出测量结果；
2、以L 为横坐标，2T 为纵坐标，在坐标纸上作出L T -2图线（L g T 22
4π=），用图解法求出其斜率，并求出g 。

g L T π2=
说明：
自己设计表格记录实验数据。

精度是001mm的螺旋测微计微动螺杆的螺距是05mm微分筒上的圆周为50分格当微分筒转过1分格螺杆沿轴线方向前进或后退了mm故用螺旋测微计测量时读数应写到以毫米为单位的小数点后第位
实验报告专用纸
课程 姓名 学院 学号 专业 (班级) 日期 年 月 日
实验 2-1
【实验目的】 ：1．
2． 3．
长度的测量
6． 本实验所用的螺旋测微计和读数显微镜的精度相同， 用它们进行长度测量有什么不同？ 答：
成绩：
4
教师签名：
实验报告专用纸
课程 姓名 学院 学号 专业 (班级) 日期 年 月 日
【原始数据记录表】 ：
1．圆柱体体积的测量
实验 2-1 长度的测量
仪器误差：___________cm；零点读数 D0 H 0 d 0 h0 _______________cm
取_______%
总不确定度：
uV V U r _______________________________ _____________mm3
用不确定度表示金属球的体积： V V uV _________________________________mm3 成绩：
3
教师签名：
注：下表中的 D 、 H 、 d 、 h 分别为各项直接测量的读数值。 单位：cm
测量次数 1 2 3 4 5 6
外径 D(cm)
D D D0
柱高 H(cm)
H H H0
内径 d(cm)
d d d0
筒高 h(cm)
h h h0
2．金属小球体积的测量 仪器误差：____________mm；零点读数 d 0 _______________mm

第二部分 基础实验实验一 基本测量长度是一个基本物理量。

长度测量不仅在生产和科学实验中被广泛的使用，而且许多其他物理量也常常化为长度量进行测量，除数字显示仪器外，几乎所有测量仪器最终将转换为长度进行读数。

例如，水银温度计是用水银柱面的位置来读取温度的；电压表或电流表是利用指针在表面刻度盘上移过的弧长来读数的。

因此，长度测量是一切测量的基础。

密度是物体的基本属性之一，各种物质具有确定的密度值，它与物质的纯度有关。

工业上经常通过物质的密度来进行原料成分的分析、液体密度的测量和材料纯度的鉴定。

因此学习测量物体密度的方法是十分必要的。

一、实验目的1.熟练掌握游标卡尺、千分尺、电子天平的使用方法；2.掌握固体密度的测量方法；3.进一步理解有效数字概念并能正确表示测量结果。

二、实验原理若一个物体的质量为，体积为V ，则其密度为m Vm=ρ （1）可见，通过测定和V 可求出m ρ，可用天平称量，而物体体积则可根据实际情况，采用不同的测量方法。

m 图1这里介绍规则形状固体密度的测量。

对于形状规则的固体可以选择适当的长度测量工具（米尺，游标卡尺、千分尺等）直接测出物体的外形尺寸，然后再计算出体积，用天平称出其质量，即可以计算出密度。

如图1所示，待测物为圆筒时，只要测出内径、外径和高度，则其体积为1d 2d h h d d V )(412122−=π （2）如果测出其质量为m ，则其密度为 hd d m)(42122−=πρ （3） 当内径收缩为0时，（3）式表示为h d m24πρ= （4）（4）式即为均质圆柱体的密度表达式。

一般来说，待测圆筒或圆柱体各个断截面的大小和形状都不尽相同，应从不同部位测量相关数据。

三、仪器与用具电子天平，游标卡尺，千分尺，待测物体（圆筒、圆柱）。

四、实验内容和步骤1.用电子天平分别测出圆筒和圆柱体的质量。

2.用游标卡尺测量圆筒的内径、外径和高度，各换不同的地方测量五次，求出平均值（注意在使用游标卡尺测量圆筒的内径时，尽量要求游标卡尺的上刀口沿着直径方向）。
