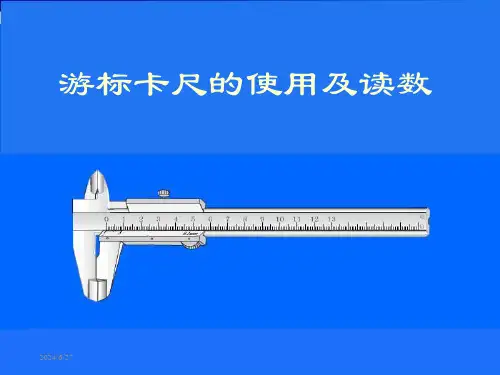

板书设计模块二钳工常用工量具
项目一游标卡尺
2-1-1 游标卡尺的种类.规格.结构
中等精度测量工具，
按其结构和用途分普通、深度、游标高度尺、齿厚等。
按其测量范围的不同分为0～125 mm、0~150 mm、0～200 m、
按其测量精度有0.1、0.05和0.02（最常见）三种
2-1-2 游标卡尺刻线原理（精度为0、02 mm为例）
主尺1格是1 mm-游标上每1格间距为0.98 mm=0.02 mm。
游标尺上一格表示0.02mm。
即为该游标卡尺的最测量精度
2-1-3 游标卡尺的读数方法
1.整毫米数
2.读出小数值
3.整毫米数=毫米小数=所测零件的尺寸数值。
2-1-4 使用游标卡尺注意事项
1.擦干净、对齐。
2.垂直，不得歪斜。
3.找出最大值。
5.防护。
7.不能用测量铸.锻件等毛坯
三部曲！
2-1-3 游标卡尺的读数方法
1.读出副尺零线左边与主尺相邻的第一条刻线的的整数（毫米）数值。
2.读出副尺上第几条线与主尺刻线对齐，其小数部分读数
=Nx0.02(N为对齐的条数)
3.把整毫米数和毫米小数加起来，即为所测零件的尺寸数值。
这就是读书三部曲：读整数→算小数→再相加（读数=整数+小数）
备注。
《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目标了解游标卡尺的基本概念和结构学会正确使用游标卡尺进行测量掌握游标卡尺的维护保养方法1.2 课程内容游标卡尺的定义和作用游标卡尺的种类和结构游标卡尺的使用方法游标卡尺的维护保养第二章：游标卡尺的基本概念和结构2.1 游标卡尺的定义介绍游标卡尺的定义和作用2.2 游标卡尺的种类分别介绍内径游标卡尺、外径游标卡尺、深度游标卡尺等2.3 游标卡尺的结构讲解游标卡尺各部分的名称和功能第三章：游标卡尺的使用方法3.1 游标卡尺的使用准备讲解如何正确放置游标卡尺讲解如何调整游标卡尺的零位3.2 游标卡尺的测量方法讲解如何测量外径、内径、深度等3.3 游标卡尺的读数方法讲解如何正确读取游标卡尺的测量结果第四章：游标卡尺的维护保养4.1 游标卡尺的清洁讲解如何清洁游标卡尺的各个部分4.2 游标卡尺的润滑讲解如何给游标卡尺的滑动部分润滑4.3 游标卡尺的存放讲解游标卡尺的存放方法和注意事项第五章：实战演练5.1 测量实例一：外径测量讲解如何使用游标卡尺测量外径5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度5.4 测量实例四：壁厚测量讲解如何使用游标卡尺测量壁厚5.5 测量实例五：间隙测量讲解如何使用游标卡尺测量间隙第六章：误差分析与纠正6.1 游标卡尺的常见误差分析游标卡尺使用中可能出现的误差6.2 误差纠正方法讲解如何识别和纠正游标卡尺的误差6.3 提高测量精度的技巧介绍一些提高游标卡尺测量精度的实用技巧第七章：特殊游标卡尺介绍7.1 电子数显卡尺介绍电子数显卡尺的工作原理和特点7.2 数字式游标卡尺介绍数字式游标卡尺的工作原理和特点7.3 精密游标卡尺介绍精密游标卡尺的工作原理和特点第八章：游标卡尺的应用领域8.1 机械加工行业讲解游标卡尺在机械加工行业的应用8.2 汽车制造行业讲解游标卡尺在汽车制造行业的应用8.3 电子制造业讲解游标卡尺在电子制造业的应用第九章：游标卡尺的选购与保养9.1 游标卡尺的选购要点介绍选购游标卡尺时需要注意的几个方面9.2 游标卡尺的保养方法讲解游标卡尺的日常保养方法和注意事项9.3 游标卡尺的维修与更换介绍游标卡尺在使用过程中可能出现的故障及解决方法第十章：课程总结与考核10.1 课程回顾回顾本课程所讲的主要内容10.2 常见问题解答回答学员在课程中提出的常见问题10.3 课程考核对学员进行课程知识的考核，检查学习效果重点和难点解析重点一：游标卡尺的基本概念和结构游标卡尺的定义和作用游标卡尺的种类和结构解析：游标卡尺是精密测量工具，对于测量工件的各种尺寸具有重要作用。
《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。
通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。
第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。
通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。
游标卡尺的使用步骤游标卡尺是一种常用的测量工具，可以用来测量物体的长度、宽度、高度等尺寸。
它由两个移动的刻度盘组成，一般分为内径卡尺和外径卡尺两种类型。
下面将详细介绍游标卡尺的使用步骤。
一、准备工作1.选择合适的游标卡尺：根据需要测量的物体大小和形状选择合适的游标卡尺。
2.清洁游标卡尺：使用软布或棉签清洁游标卡尺表面和刻度盘，确保表面干净无油污。
3.调整零位：将两个刻度盘对齐，调整零位使其对准刻度线。
二、测量步骤1.外径测量：（1）打开卡尺：将游标卡尺张开到超过待测物体直径的长度。
（2）夹住待测物体：将待测物体放入两个刻度盘之间，轻轻夹住。
（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。
例如，读数为4.5毫米，则实际测量值为4.5毫米。
2.内径测量：（1）打开卡尺：将游标卡尺张开到超过待测物体内径的长度。
（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入。
（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。
例如，读数为3.5毫米，则实际测量值为3.5毫米。
3.深度测量：（1）打开卡尺：将游标卡尺张开到超过待测物体深度的长度。
（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入，直到接触到底部。
（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。
例如，读数为6.8毫米，则实际测量值为6.8毫米。
三、注意事项1.使用时要保持游标卡尺与被测试物品表面垂直，避免偏斜造成误差。
2.使用时要保持手持稳定，避免手抖造成误差。
3.使用完毕后要将游标卡尺清洁干净并放回原处，避免损坏。
4.在测量过程中，如发现刻度盘有松动或读数不准确等情况，应及时进行维修或更换。
总结：使用游标卡尺测量物体的长度、宽度、高度等尺寸非常方便快捷。
只需要按照上述步骤操作即可得到准确的测量值。
在使用过程中要注意保持垂直和稳定，避免误差的产生。

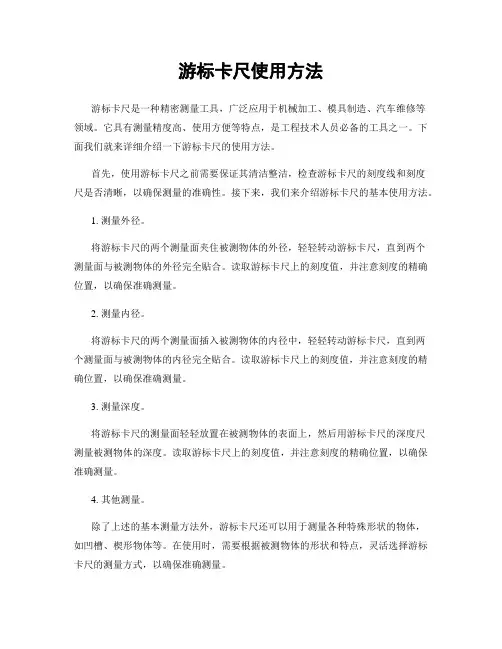

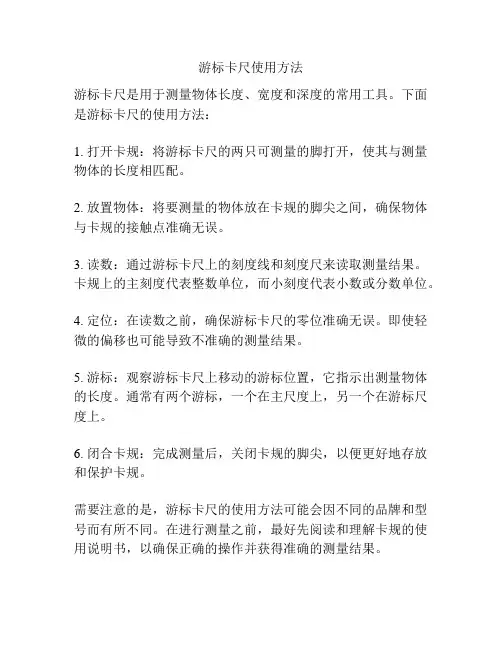

游标卡尺使用方法游标卡尺是一种精密测量工具，广泛应用于机械加工、模具制造、汽车维修等领域。
它具有测量精度高、使用方便等特点，是工程技术人员必备的工具之一。
下面我们就来详细介绍一下游标卡尺的使用方法。
首先，使用游标卡尺之前需要保证其清洁整洁，检查游标卡尺的刻度线和刻度尺是否清晰，以确保测量的准确性。
接下来，我们来介绍游标卡尺的基本使用方法。
1. 测量外径。
将游标卡尺的两个测量面夹住被测物体的外径，轻轻转动游标卡尺，直到两个测量面与被测物体的外径完全贴合。
读取游标卡尺上的刻度值，并注意刻度的精确位置，以确保准确测量。
2. 测量内径。
将游标卡尺的两个测量面插入被测物体的内径中，轻轻转动游标卡尺，直到两个测量面与被测物体的内径完全贴合。
读取游标卡尺上的刻度值，并注意刻度的精确位置，以确保准确测量。
3. 测量深度。
将游标卡尺的测量面轻轻放置在被测物体的表面上，然后用游标卡尺的深度尺测量被测物体的深度。
读取游标卡尺上的刻度值，并注意刻度的精确位置，以确保准确测量。
4. 其他测量。
除了上述的基本测量方法外，游标卡尺还可以用于测量各种特殊形状的物体，如凹槽、楔形物体等。
在使用时，需要根据被测物体的形状和特点，灵活选择游标卡尺的测量方式，以确保准确测量。
在使用游标卡尺时，还需要注意以下几点：1. 使用时要轻拿轻放，避免碰撞和摔落，以免损坏游标卡尺的测量面和刻度线，影响测量精度。
2. 使用后要及时清洁和保养，保持游标卡尺的清洁整洁，延长其使用寿命。
3. 在测量时要保持稳定的姿势和心态，避免因为手颤抖或心情紧张等因素影响测量精度。
综上所述，游标卡尺是一种精密测量工具，使用方法简单，但在实际操作中需要注意细节，保持仪器的清洁、稳定和准确，以确保测量结果的准确性。
希望以上内容能够帮助大家更好地掌握游标卡尺的使用方法，提高测量精度，确保工程技术工作的准确性和可靠性。
游标卡尺使用方法和读数方法图解游标卡尺是一种常用的测量工具，它可以精确地测量物体的长度、宽度和深度。
在工业生产、机械加工、科学实验等领域都有着广泛的应用。
正确的使用方法和准确的读数方法对于保证测量结果的准确性至关重要。
接下来，我们将通过图解的方式，详细介绍游标卡尺的使用方法和读数方法。
首先，我们来看一下游标卡尺的基本结构。
游标卡尺由主尺、游标尺和测头组成。
主尺上刻有毫米或英寸的刻度，游标尺则是用来读取主尺上刻度之间的小分度值。
测头可以用来测量内径、外径和深度。
在使用游标卡尺之前，我们需要先检查游标卡尺的零点位置是否正确，确保游标卡尺的测量结果准确可靠。
接下来，我们将详细介绍游标卡尺的使用方法。
首先，将游标卡尺的测头轻轻地放置在待测量的物体上，确保测头与物体表面接触紧密。
然后，通过移动游标尺，使其与主尺上的刻度线对齐。
在对齐的过程中，要注意游标尺上的小分度值，确保读取的数值准确。
最后，将游标尺上对应的刻度值与主尺上的整数刻度值相加，即可得到测量结果。
在进行测量时，需要注意一些细节问题。
首先，要确保游标卡尺的测头与待测量物体表面接触牢固，避免测量误差。
其次，在读取游标卡尺的刻度值时，要尽量减少视觉误差，确保读取的数值准确。
最后，在进行深度测量时，要注意测头的位置，确保测量结果准确可靠。
除了基本的使用方法外，游标卡尺的读数方法也是非常重要的。
在读取游标卡尺的刻度值时，要注意主尺上的整数刻度值和游标尺上的小分度值。
通常情况下，游标尺上的小分度值是0.02mm或0.001英寸，需要通过细致的观察和精确的读数来确定测量结果。
在读取刻度值时，要将游标尺上的小分度值与主尺上的整数刻度值相加，得到最终的测量结果。
总之，游标卡尺是一种非常常用的测量工具，正确的使用方法和准确的读数方法对于保证测量结果的准确性至关重要。
通过本文的介绍，相信大家对游标卡尺的使用方法和读数方法有了更加清晰的认识，希望大家在日常工作和生活中能够正确使用游标卡尺，确保测量结果的准确可靠。
游标卡尺的使用方法
游标卡尺是一种精密测量工具，广泛应用于机械加工、汽车维修、电子制造等
领域。
它具有精度高、测量范围广、操作简便等特点，因此受到了广泛的欢迎。
在实际使用中，正确的使用方法能够有效提高测量的准确性和效率。
下面将介绍游标卡尺的使用方法。
首先，使用游标卡尺之前需要保证其清洁，并检查游标卡尺的零位是否准确。
在测量之前，应该将游标卡尺放置在平整的台面上，并轻轻移动游标，确保游标在刻度线上能够自由滑动。
其次，选择合适的测量范围。
游标卡尺通常有不同的测量范围，根据需要选择
合适的范围进行测量。
在选择测量范围时，要注意游标卡尺的刻度是否足够精细，以确保测量结果的准确性。
接下来，进行测量操作。
将游标卡尺的测头对准待测量的物体，轻轻移动游标
直到测头与物体接触。
在测量时，要注意保持游标卡尺的垂直，避免出现测量误差。
在测量完成后，读取游标卡尺的刻度数值。
游标卡尺通常有主刻度和副刻度，
读取时要注意主刻度和副刻度的组合，以获得准确的测量结果。
在读取刻度时，要尽量减少视觉误差，可以多次读取并取平均值。
最后，记录测量结果并进行数据处理。
在记录测量结果时，要标明测量位置、
时间等相关信息，以便后续的数据分析和比对。
在数据处理时，要注意测量结果的有效数字位数，避免四舍五入等误差。
总之，正确的使用游标卡尺需要注意清洁、选取合适的测量范围、垂直测量、
准确读取刻度和记录测量结果等步骤。
只有严格按照操作规程进行，才能保证测量结果的准确性和可靠性。
希望以上内容对您能有所帮助。
