《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目标了解游标卡尺的基本概念和结构学会正确使用游标卡尺进行测量掌握游标卡尺的维护保养方法1.2 课程内容游标卡尺的定义和作用游标卡尺的种类和结构游标卡尺的使用方法游标卡尺的维护保养第二章：游标卡尺的基本概念和结构2.1 游标卡尺的定义介绍游标卡尺的定义和作用2.2 游标卡尺的种类分别介绍内径游标卡尺、外径游标卡尺、深度游标卡尺等2.3 游标卡尺的结构讲解游标卡尺各部分的名称和功能第三章：游标卡尺的使用方法3.1 游标卡尺的使用准备讲解如何正确放置游标卡尺讲解如何调整游标卡尺的零位3.2 游标卡尺的测量方法讲解如何测量外径、内径、深度等3.3 游标卡尺的读数方法讲解如何正确读取游标卡尺的测量结果第四章：游标卡尺的维护保养4.1 游标卡尺的清洁讲解如何清洁游标卡尺的各个部分4.2 游标卡尺的润滑讲解如何给游标卡尺的滑动部分润滑4.3 游标卡尺的存放讲解游标卡尺的存放方法和注意事项第五章：实战演练5.1 测量实例一：外径测量讲解如何使用游标卡尺测量外径5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度5.4 测量实例四：壁厚测量讲解如何使用游标卡尺测量壁厚5.5 测量实例五：间隙测量讲解如何使用游标卡尺测量间隙第六章：误差分析与纠正6.1 游标卡尺的常见误差分析游标卡尺使用中可能出现的误差6.2 误差纠正方法讲解如何识别和纠正游标卡尺的误差6.3 提高测量精度的技巧介绍一些提高游标卡尺测量精度的实用技巧第七章：特殊游标卡尺介绍7.1 电子数显卡尺介绍电子数显卡尺的工作原理和特点7.2 数字式游标卡尺介绍数字式游标卡尺的工作原理和特点7.3 精密游标卡尺介绍精密游标卡尺的工作原理和特点第八章：游标卡尺的应用领域8.1 机械加工行业讲解游标卡尺在机械加工行业的应用8.2 汽车制造行业讲解游标卡尺在汽车制造行业的应用8.3 电子制造业讲解游标卡尺在电子制造业的应用第九章：游标卡尺的选购与保养9.1 游标卡尺的选购要点介绍选购游标卡尺时需要注意的几个方面9.2 游标卡尺的保养方法讲解游标卡尺的日常保养方法和注意事项9.3 游标卡尺的维修与更换介绍游标卡尺在使用过程中可能出现的故障及解决方法第十章：课程总结与考核10.1 课程回顾回顾本课程所讲的主要内容10.2 常见问题解答回答学员在课程中提出的常见问题10.3 课程考核对学员进行课程知识的考核，检查学习效果重点和难点解析重点一：游标卡尺的基本概念和结构游标卡尺的定义和作用游标卡尺的种类和结构解析：游标卡尺是精密测量工具，对于测量工件的各种尺寸具有重要作用。

《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。

通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。

第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。

通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。

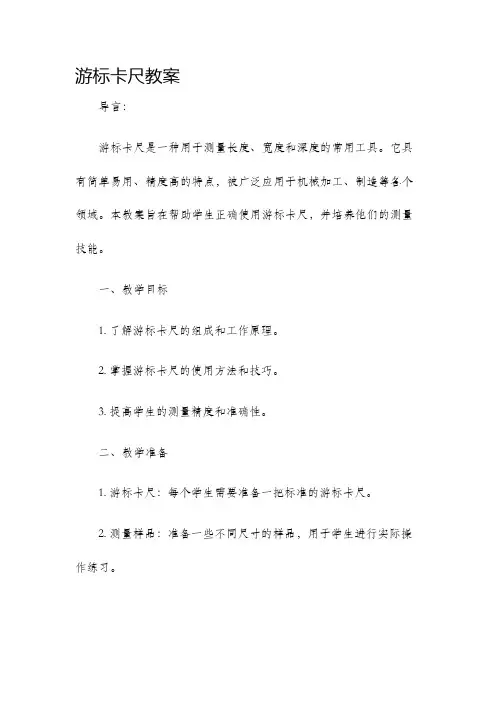

游标卡尺教案导言：游标卡尺是一种用于测量长度、宽度和深度的常用工具。

它具有简单易用、精度高的特点，被广泛应用于机械加工、制造等各个领域。

本教案旨在帮助学生正确使用游标卡尺，并培养他们的测量技能。

一、教学目标1. 了解游标卡尺的组成和工作原理。

2. 掌握游标卡尺的使用方法和技巧。

3. 提高学生的测量精度和准确性。

二、教学准备1. 游标卡尺：每个学生需要准备一把标准的游标卡尺。

2. 测量样品：准备一些不同尺寸的样品，用于学生进行实际操作练习。

3. 教学课件：准备一份简洁明了的PPT，用于介绍游标卡尺的组成和工作原理。

三、教学过程1. 简介游标卡尺a. 引导学生观察和分析游标卡尺的外观和结构，介绍游标卡尺的组成部分，如主规、动规、齿轮和游标等。

b. 利用教学课件，向学生展示游标卡尺的工作原理：通过移动动规和游标，获得被测物体的长度、宽度和深度等信息。

2. 游标卡尺的使用方法a. 向学生演示如何正确使用游标卡尺进行测量。

b. 强调正确的握持姿势和测量顺序，避免干扰因素对测量结果的影响。

c. 重点讲解游标卡尺的读数方法：整数读数和小数读数，以及游标的阅读技巧。

3. 实践操作a. 将学生分成小组，每个小组配备一把游标卡尺和一些不同尺寸的测量样品。

b. 让学生按照教师的要求，进行实际的测量操作。

c. 提醒学生注意测量的准确性和精度，及时纠正错误操作。

4. 游戏互动a. 设计一些游戏，帮助学生巩固和运用所学知识。

b. 例如，要求学生在规定时间内对多个样品进行测量，并比较测量结果的准确性。

5. 课堂讨论a. 引导学生回顾并总结游标卡尺的使用方法和技巧。

b. 鼓励学生分享自己在实践操作中的体会和经验。

c. 解答学生对游标卡尺的任何问题。

四、教学评估1. 观察学生在实践操作中的表现，评估其测量的准确性和精确性。

2. 收集学生的作业和练习，检查他们对游标卡尺的理解和应用能力。

五、拓展延伸1. 鼓励学生在实际生活中应用游标卡尺进行测量，如测量家具尺寸、容器容量等。

游标卡尺的使用方法学习教案教案内容：一、教学内容：本节课的教学内容来自于小学科学教材中的"测量工具"章节。

具体内容是游标卡尺的使用方法。

游标卡尺是一种精密的测量工具，它能准确地测量物体的长度、宽度、高度等尺寸。

二、教学目标：1. 让学生了解游标卡尺的结构和作用。

2. 培养学生使用游标卡尺进行测量操作的能力。

3. 培养学生对测量工具的兴趣和好奇心。

三、教学难点与重点：重点：游标卡尺的结构和作用，游标卡尺的使用方法。

难点：如何准确地使用游标卡尺进行测量，如何读取测量结果。

四、教具与学具准备：教具：游标卡尺、测量物体。

学具：每个学生准备一把游标卡尺，一些测量物体。

五、教学过程：1. 引入：教师通过向学生展示一些测量物体，引起学生对测量工具的兴趣，然后引入本节课的主题——游标卡尺的使用方法。

2. 讲解：教师向学生讲解游标卡尺的结构和作用，讲解如何使用游标卡尺进行测量，如何读取测量结果。

3. 演示：教师进行游标卡尺的使用演示，让学生直观地了解游标卡尺的使用方法。

4. 练习：学生分组进行练习，使用游标卡尺对一些测量物体进行测量，然后记录测量结果。

六、板书设计：游标卡尺的使用方法1. 了解游标卡尺的结构和作用2. 学习游标卡尺的使用方法3. 练习使用游标卡尺进行测量七、作业设计：物体1：铅笔物体2：直尺物体3：书本答案：物体1：铅笔长度为17.5毫米物体2：直尺长度为20厘米物体3：书本长度为26厘米答案：游标卡尺的使用方法：1. 打开游标卡尺，使其两个脚平稳地放在被测量物体的两端。

2. 调整游标卡尺的旋钮，使其与被测量物体的长度相匹配。

3. 读取测量结果，游标卡尺上的刻度表示被测量物体的长度。

游标卡尺的注意事项：1. 使用游标卡尺时，要确保其两个脚平稳地放在被测量物体的两端，以免影响测量结果的准确性。

2. 调整游标卡尺的旋钮时要缓慢，以免过度调整导致测量结果不准确。

3. 读取测量结果时，要准确地读取游标卡尺上的刻度，避免读取误差。

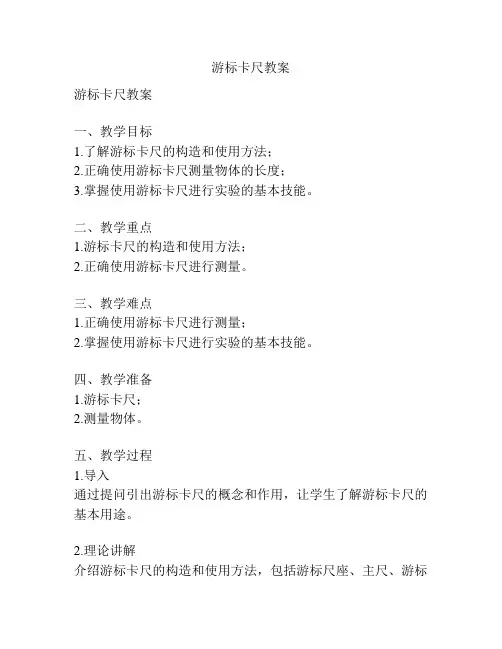

游标卡尺教案游标卡尺教案一、教学目标1.了解游标卡尺的构造和使用方法；2.正确使用游标卡尺测量物体的长度；3.掌握使用游标卡尺进行实验的基本技能。

二、教学重点1.游标卡尺的构造和使用方法；2.正确使用游标卡尺进行测量。

三、教学难点1.正确使用游标卡尺进行测量；2.掌握使用游标卡尺进行实验的基本技能。

四、教学准备1.游标卡尺；2.测量物体。

五、教学过程1.导入通过提问引出游标卡尺的概念和作用，让学生了解游标卡尺的基本用途。

2.理论讲解介绍游标卡尺的构造和使用方法，包括游标尺座、主尺、游标尺、固定螺钉等部分的作用和使用方法。

3.操作演示用实际物体演示如何使用游标卡尺进行测量。

先将游标卡尺的两腿张开，使之与物体接触。

然后通过旋转固定螺钉使游标卡尺的两腿夹紧物体。

最后读取主尺和游标尺上的刻度值，即为测量结果。

4.实际操作让学生分组进行实际操作，使用游标卡尺测量给定物体的长度。

每组进行多次测量，并记录测量结果。

5.实验分析让学生根据实验结果，比较不同组的测量结果，分析测量误差的原因，并讨论如何减小误差。

6.总结归纳总结游标卡尺的用途和使用方法，以及减小测量误差的方法。

七、课堂小结通过本节课的学习，你们掌握了游标卡尺的构造和使用方法，以及正确的使用游标卡尺进行测量的技巧。

这对你们今后进行实验和测量将会非常有帮助。

八、作业布置布置作业：完成课后习题。

九、教学反思本节课通过理论讲解和实际操作相结合的方式，让学生了解了游标卡尺的构造和使用方法，并掌握了正确使用游标卡尺进行测量的技能。

同时通过实验分析，帮助学生理解测量误差的原因，并讨论减小误差的方法。

但是在实际操作环节，由于时间紧张，学生每组只进行了一次测量，没有充分比较不同组的测量结果，限制了学生对误差的分析和讨论的深入。

下次教学中需要增加实际操作的时间，让学生进行多次测量，并进行更充分的实验分析和讨论。

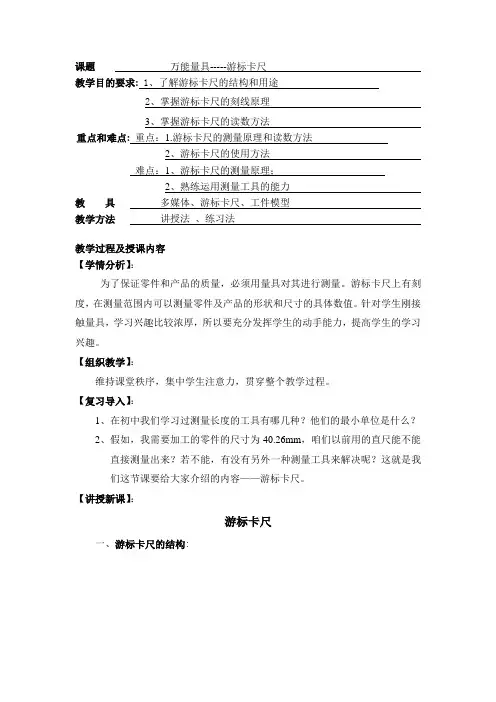

课题万能量具-----游标卡尺教学目的要求: 1、了解游标卡尺的结构和用途2、掌握游标卡尺的刻线原理3、掌握游标卡尺的读数方法重点和难点:重点：1.游标卡尺的测量原理和读数方法2、游标卡尺的使用方法难点：1、游标卡尺的测量原理；2、熟练运用测量工具的能力教具多媒体、游标卡尺、工件模型教学方法讲授法、练习法教学过程及授课内容【学情分析】：为了保证零件和产品的质量，必须用量具对其进行测量。

游标卡尺上有刻度，在测量范围内可以测量零件及产品的形状和尺寸的具体数值。

针对学生刚接触量具，学习兴趣比较浓厚，所以要充分发挥学生的动手能力，提高学生的学习兴趣。

【组织教学】：维持课堂秩序，集中学生注意力，贯穿整个教学过程。

【复习导入】：1、在初中我们学习过测量长度的工具有哪几种？他们的最小单位是什么？2、假如，我需要加工的零件的尺寸为40.26mm，咱们以前用的直尺能不能直接测量出来？若不能，有没有另外一种测量工具来解决呢？这就是我们这节课要给大家介绍的内容——游标卡尺。

【讲授新课】：游标卡尺一、游标卡尺的结构:由六部分组成：主尺、游标尺、深度尺、内测量爪、外测量爪、紧固螺钉二、游标卡尺的用途：游标卡尺是一种中等精度的量具，可以直接测量出工件的内径、外径、宽度、长度、深度等。

具体应用：内测量爪：测内径外测量爪：测外径、长度、宽度深度尺：测深度三、游标卡尺的刻线原理：常用的游标卡尺的测量精度按游标每格的读数制有0.02mm(1/50)和0.05mm(1/20)两种；（1）0.02mm游标卡尺的刻线原理：游标卡尺的尺身每一小格为1mm，它的游标上有50个等分刻度，总长度49mm,当两测量爪合并时，游标上的50格刚好与尺身上49mm对正，尺身与游标每格之差为：1-49/50=0.02（mm),此差值即为1/50mm游标卡尺的测量精度；（2）0.05mm游标卡尺的刻线原理同0.02mm游标卡尺的刻线原理一样。

四、游标卡尺的读数方法：（一）读数步骤：（1）读整数在尺身上读出位于游标零线左边最接近的整数值；（2）读小数用游标上与尺身刻线对齐的刻线格数，乘以游标卡尺的测量精度值，读出小数部分；(3) 求和将两项读数值相加，即为被测尺寸。

《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目的本课程旨在使学员掌握游标卡尺的基本结构、使用方法和工作原理，能够熟练运用游标卡尺进行各种尺寸的测量。

1.2 课程内容本课程将介绍游标卡尺的种类、构造、使用方法、维护保养以及注意事项等内容。

1.3 课程时长本章课程时长为45分钟。

第二章：游标卡尺的种类与构造2.1 游标卡尺的种类介绍常见的游标卡尺种类，如外径游标卡尺、内径游标卡尺、深度游标卡尺等。

2.2 游标卡尺的构造详细解析游标卡尺各部分的名称和作用，包括主尺、游标、测爪等。

2.3 案例分析通过实际案例分析，使学员更好地理解游标卡尺的种类和构造。

2.4 互动环节学员相互展示并讨论各自带来的游标卡尺，加深对游标卡尺种类和构造的理解。

2.5 课后作业请学员绘制游标卡尺的构造示意图，加深对游标卡尺构造的理解。

第三章：游标卡尺的使用方法3.1 游标卡尺的使用步骤详细讲解游标卡尺的使用步骤，包括放置、固定、测量、读数等。

3.2 测量实例通过实际测量实例，使学员掌握游标卡尺的使用方法。

3.3 注意事项讲解在使用游标卡尺过程中需要注意的问题，如测量范围、精度等。

3.4 互动环节学员分组进行游标卡尺使用练习，互相纠正错误，提高使用技巧。

3.5 课后作业第四章：游标卡尺的维护保养4.1 游标卡尺的清洁介绍清洁游标卡尺的方法和注意事项。

4.2 游标卡尺的润滑讲解游标卡尺的润滑方法和周期。

4.3 游标卡尺的校准介绍游标卡尺的校准方法和工具。

4.4 案例分析通过实际案例分析，使学员了解游标卡尺维护保养的重要性。

4.5 互动环节学员分组讨论如何对游标卡尺进行维护保养，并分享各自的经验。

4.6 课后作业请学员制定游标卡尺的维护保养计划，确保游标卡尺的正常使用。

第五章：游标卡尺的应用实例5.1 测量实例一：长度测量讲解如何使用游标卡尺测量长度。

5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径。

5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度。

游标卡尺的使用教案教案标题：游标卡尺的使用教案教案目标：1. 了解游标卡尺的基本结构和使用方法。

2. 学会正确使用游标卡尺进行测量，包括长度、宽度和深度等尺寸。

3. 培养学生的测量技能和准确性，提高他们的观察力和注意力。

教案步骤：引入活动：1. 引导学生回顾测量的重要性，并提出游标卡尺是一种常用的测量工具。

2. 向学生展示一把游标卡尺，并解释其基本结构和各部分的功能。

知识讲解：3. 介绍游标卡尺的主要部分，包括主尺、副尺、游标、固定爪和测量范围等。

4. 解释游标卡尺的读数方法，包括主尺和副尺的读数相加，游标的读数等。

5. 示范如何正确握持游标卡尺，并进行简单的测量示例。

实践操作：6. 将学生分成小组，每个小组配备一把游标卡尺和一些测量对象，如书本、文具盒等。

7. 指导学生进行实际测量，要求他们独立完成测量任务，并记录测量结果。

8. 监督学生的操作过程，及时纠正他们的错误，并鼓励他们相互合作和交流。

讨论与总结：9. 邀请学生分享他们的测量结果和体会，讨论可能出现的误差和解决方法。

10. 总结游标卡尺的使用要点，并强调准确性和注意事项。

11. 鼓励学生在日常生活中积极运用游标卡尺进行测量，并提高他们的观察力和测量技能。

拓展活动：12. 提供一些更复杂的测量对象，如圆柱体、球体等，要求学生运用游标卡尺进行测量并计算体积或直径等。

13. 鼓励学生自主探究游标卡尺的其他功能和应用领域，如工程测量、物理实验等。

教案评估：14. 设计一些测验题目，测试学生对游标卡尺的理解和应用能力。

15. 观察学生在实践操作中的表现，评估他们的测量准确性和操作技巧。

教案扩展：根据学生的学习情况和兴趣，可以进一步扩展教案内容，包括：- 游标卡尺的精确度和误差分析。

- 游标卡尺与其他测量工具的比较和应用。

- 游标卡尺在实际工程和科学研究中的应用案例。

通过以上教案的实施，学生将能够全面了解游标卡尺的使用方法，并能够熟练运用游标卡尺进行测量。

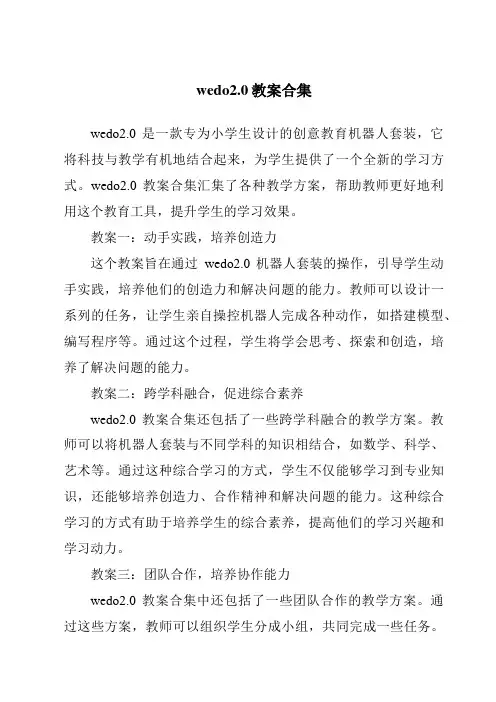

wedo2.0教案合集wedo2.0是一款专为小学生设计的创意教育机器人套装，它将科技与教学有机地结合起来，为学生提供了一个全新的学习方式。

wedo2.0教案合集汇集了各种教学方案，帮助教师更好地利用这个教育工具，提升学生的学习效果。

教案一：动手实践，培养创造力这个教案旨在通过wedo2.0机器人套装的操作，引导学生动手实践，培养他们的创造力和解决问题的能力。

教师可以设计一系列的任务，让学生亲自操控机器人完成各种动作，如搭建模型、编写程序等。

通过这个过程，学生将学会思考、探索和创造，培养了解决问题的能力。

教案二：跨学科融合，促进综合素养wedo2.0教案合集还包括了一些跨学科融合的教学方案。

教师可以将机器人套装与不同学科的知识相结合，如数学、科学、艺术等。

通过这种综合学习的方式，学生不仅能够学习到专业知识，还能够培养创造力、合作精神和解决问题的能力。

这种综合学习的方式有助于培养学生的综合素养，提高他们的学习兴趣和学习动力。

教案三：团队合作，培养协作能力wedo2.0教案合集中还包括了一些团队合作的教学方案。

通过这些方案，教师可以组织学生分成小组，共同完成一些任务。

每个小组的成员需要相互协作，分工合作，共同解决问题。

通过这种团队合作的方式，学生将学会与他人合作、沟通和协调，培养了解决问题的能力和团队合作精神。

wedo2.0教案合集为教师提供了丰富多样的教学方案，帮助他们更好地利用这个教育工具，提升学生的学习效果。

通过wedo2.0机器人套装的操作，学生将能够动手实践、跨学科融合和团队合作，培养他们的创造力、解决问题的能力和综合素养。

同时，这种创意教育方式也能够激发学生的学习兴趣和学习动力，提高他们的学习效果。

相信在wedo2.0教案合集的指导下，学生们将在科技与教育的交融中实现全面发展。

游标卡尺理论教案(共11页) -本页仅作为预览文档封面，使用时请删除本页-游标卡尺理论教案910板书设计1二、游标量具二、游标量具1、游标卡尺的结构和用途②用途：测量内外径尺寸、孔距、壁厚、沟槽及深度等2、游标卡尺的读数原理及读数方法游标卡尺的读数值（分度值）有,,三的卡尺的读数原理和方法：尺身刻线的每格宽度为1mm ，游20格刻线与尺身的19格刻线宽19/20=,主尺的=，即游(分度值)为：先确定游标的格数n （可直接读出），分度值等于游标格数的倒数，即i=a-b=a-(n-1)a/n=a/n ∵a=1mm ∴i=1/n其中：尺身刻度间距a=1mm 游标刻度间距b=用游标卡尺测量长度，读数时可分三步： 第一步：先读整数——看游标零线的左边，主尺上与游标零线最近的一条刻线的数值，即被测尺寸的整数部分。

第二步：再读小数——看游标零线的右边，游标第n 条刻线与主尺刻线对齐，则被测尺寸的小数部分为n* i(游标读数值)。

板书设计211第三步：得出被测尺寸——整数部分+小数部分举例：整数读数为：3mm，小数读数：游标上第7条刻线与尺身刻线对齐，所以读数为被测尺寸：②的卡尺的读数原理和方法的卡尺，尺身刻线的每格宽度为1mm，游标上共有50格刻线与尺身的49格刻线宽度相等，因此每格宽度为49/50=,主尺的刻线间距与游标的刻线间距之差=mm，即游标的读数值(分度值)为3、游标卡尺的使用方法：①测量前检查零位偏差，②测量力不能过大③注意正确的读数姿势，视线与尺身表面垂直4、游标卡尺的维护和保养①不准把卡尺的两个量爪当扳手或划线工具使用，不准用卡尺代替卡钳、卡板等在被测件上推拉，以免磨损卡尺，影响测量精度。

②带深度尺的游标卡尺，用完后应将量爪合拢，否则较细的深度尺露在外面，容易变形，甚至折断③测量结束时，要把卡尺平放，特别是大尺寸卡尺，否则易引起尺身弯曲变形④卡尺使用完毕，要擦净并上油，放置在专用盒内，防止弄脏或生锈⑤不可用砂布或普通磨料来擦除刻度尺表面及量抓测量面的锈迹和污物。

游标卡尺课程教案设计一、教学目标：知识目标：1、熟悉游标卡尺的组成、测量原理及读数方法；2、明了游标卡尺使用中的注意事项和维护保养知识。

3、培养训练学生的思维、观察能力和模仿动手能力。

能力目标：1、用游标卡尺迅速、准确测量零件的尺寸。

2、运用所学知识解决测量中遇到的问题。

情感目标：1、培养学生学习的主动性、参与性。

2、培养学生科学、严谨、细致的学习态度。

二、教学重点：1、游标卡尺刻线原理和读数方法；2、游标卡尺的使用注意事项；3、游标卡尺的维护保养要求。

三、教学难点：游标卡尺的刻线原理和读数方法四、教学内容及课时分配：1、复习提问3分钟2、导入新课2分钟3、讲授新课36分钟4、归纳总结3分钟5、布置作业1分钟五、教学仪器、教具：投影仪、钢直尺，游标卡尺，已加工零件（d=29.8mm）。

六、教学方法：采用实物直观演示和启发式教学方法，在教室的指导下，让学生动手测量，通过提出问题——研究问题——解决问题——归纳总结等环节完成整个教学过程，体现“教为主导，学为主体”的教学原则。

七、教学过程及板书设计：教学过程：一、复习提问：1、量具的定义？用来测量、检验零件及产品尺寸和形状的工具叫做量具。

2、量具按用途不同可分为哪几种量具？万能量具、专用量具、标准量具。

二、导入新课：现在我们看这个加工好的零件，不知道这个零件的长度、外圆直径、内孔直径、孔深度，那么请同学用我们以前学过的方法帮我测量出来，测量结果保留小数点后两位数，经过测量，有学生提出问题：1、我们不知道如何测量外圆、内孔的直径和孔的深度；2、为什么我们测不出小数点后两位数。

老师回答：大家能提出问题，说明已经进入角色了。

如何完成我上面提出的测量工作，钢直尺无能为力了，需要一种新的测量工具，就是我们这节课所讲的游标卡尺，他能解决你们提出的问题。

三、讲授新课1、游标卡尺的结构：1）学生拿游标卡尺对照教材的结构图，认识游标卡尺的结构；然后让同学总结游标卡尺的结构，如下图。

灵宝职专教案课程名称：游标卡尺章节名称任务：游标卡尺授课教陈新芳课理论课（）实训课（）适用班机电所需课班级企业化分组及核心精神任务目标知识目标1、了解游标卡尺的结构；2、掌握游标卡尺的原理、读数方法；3、会用游标卡尺，并能对三种精度的游标卡尺正确进行读数。

技能目标1、用游标卡尺迅速、准确测量零件尺寸。

2、运用所学知识解决测量中遇到的问题。

素养目标1、培养学生学习的主动性、参与性。

2、培养学生科学、严谨、细致的学习态度。

项目重点及解决办法游标卡尺的原理、使用和读数项目难点及解决办法游标卡尺的刻线原理教法设计教学手段使用利用课件直观生动地说明游标卡尺的结构、原理和读数方法，并通过例题和课堂练习使学生自然掌握游标卡尺的有关知识。

课前检查饭后要诵读和唱歌，课前要查学生上课准备，查桌面整齐与净，查出勤，查企业化分组教学过程下达任务→任务分析→组织生产（合作探究）→质量检测→绩效考核一、导 入测量外圆、内孔的直径和孔的深度时，钢直尺就无能为力了。

这时就需要一种新的测量工具，就是我们这节课所讲的游标卡尺，可以解决这个问题。

二、游标卡尺的结构主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

三、游标卡尺的分类1、按结构不同，分为三用游标卡尺，带表卡尺，数显卡尺等。

2、按精度不同，游标卡尺可分为0.1mm, 0.05mm, 0.02mm 三种。

四、游标卡尺的刻线原理1、 0.1mm 精度游标卡尺的游标刻线总长为9mm ，等分为10格，每格长度为0.9mm ，尺身1格与游标1格长度之差为1mm-0.9mm=0.1mm 。
