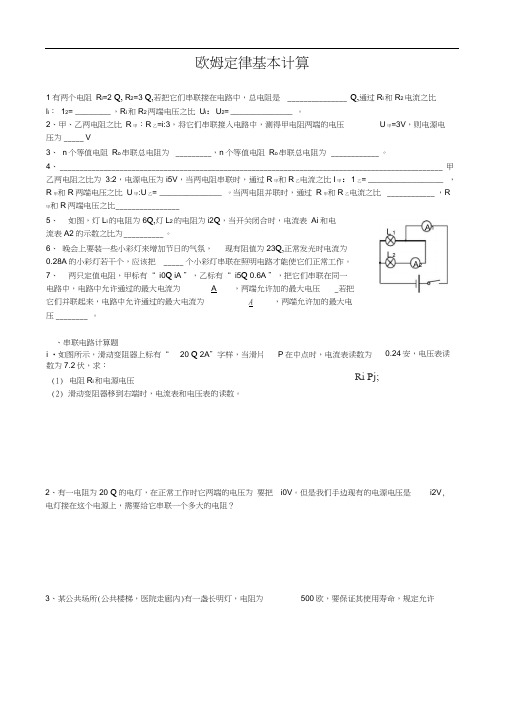

欧姆定律基本计算1有两个电阻 R i =2 Q, R 2=3 Q,若把它们串联接在电路中，总电阻是 _______________ Q,通过R i 和R 2电流之比 l i ： 12= ________ ，R i 和R 2两端电压之比 U i ：U 2= ______________ 。
2、甲、乙两电阻之比 R 甲：R 乙=i:3，将它们串联接入电路中，测得甲电阻两端的电压 U 甲=3V ，则电源电压为 _____ V3、 n 个等值电阻 R o 串联总电阻为 _________，n 个等值电阻 R o 串联总电阻为 ____________ 。
4、 ________________________________________________________________________________________________ 甲乙两电阻之比为 3:2，电源电压为i5V ，当两电阻串联时，通过R 甲和R 乙电流之比I 甲：1乙= _________________ ， R 甲和R 两端电压之比 U 甲:U 乙= ______________ 。
当两电阻并联时，通过 R 甲和R 乙电流之比 ____________ ，R甲和R 两端电压之比 ________________5、 如图，灯L i 的电阻为6Q,灯L 2的电阻为i2Q ，当开关闭合时，电流表 Ai 和电 流表A2的示数之比为 __________ 。
6、 晚会上要装一些小彩灯来增加节日的气氛，现有阻值为23Q,正常发光时电流为0.28A 的小彩灯若干个，应该把 _____ 个小彩灯串联在照明电路才能使它们正常工作。
7、 两只定值电阻，甲标有“ i0Q iA ”，乙标有“ i5Q 0.6A ”，把它们串联在同一 电路中，电路中允许通过的最大电流为 A ，两端允许加的最大电压 _若把它们并联起来，电路中允许通过的最大电流为 A ，两端允许加的最大电压 ________ 。

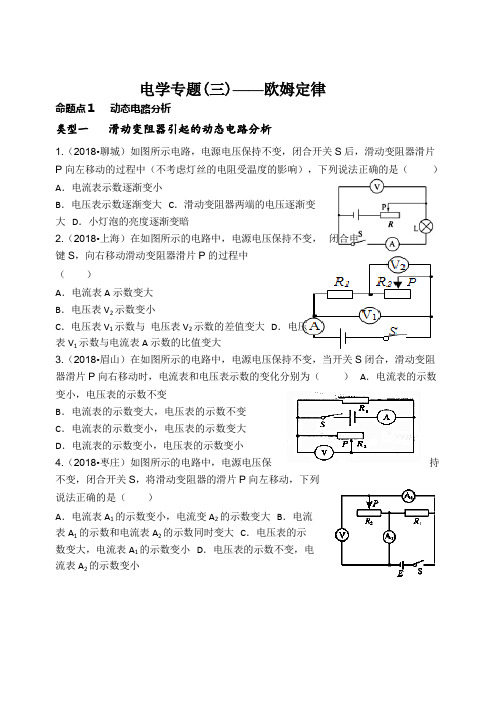

电学专题(三)——欧姆定律命题点 1动态电路分析类型一 滑动变阻器引起的动态电路分析1.（2018•聊城）如图所示电路，电源电压保持不变，闭合开关 S 后，滑动变阻器滑片 P 向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（ ）A ．电流表示数逐渐变小B ．电压表示数逐渐变大C ．滑动变阻器两端的电压逐渐变大D ．小灯泡的亮度逐渐变暗2.（2018•上海）在如图所示的电路中，电源电压保持不变， 闭合电键 S ，向右移动滑动变阻器滑片 P 的过程中 （）A ．电流表 A 示数变大B ．电压表 V 2 示数变小C ．电压表 V 1 示数与 电压表 V 2 示数的差值变大D ．电压表 V 1 示数与电流表 A 示数的比值变大3.（2018•眉山）在如图所示的电路中，电源电压保持不变，当开关 S 闭合，滑动变阻器滑片 P 向右移动时，电流表和电压表示数的变化分别为（ ） A ．电流表的示数变小，电压表的示数不变B ．电流表的示数变大，电压表的示数不变C ．电流表的示数变小，电压表的示数变大D ．电流表的示数变小，电压表的示数变小 4.（2018•枣庄）如图所示的电路中，电源电压保 持不变，闭合开关 S ，将滑动变阻器的滑片 P 向左移动，下列说法正确的是（）A ．电流表 A 1 的示数变小，电流变 A 2 的示数变大B ．电流表 A 1 的示数和电流表 A 2 的示数同时变大C ．电压表的示数变大，电流表 A 1 的示数变小D ．电压表的示数不变，电流表 A 2 的示数变小类型二 多开关通断引起的动态电路分析5.（2018•福建）如图所示，闭合开关 S 1、S 2，电路正常工作．现只将 S 2 断开，则（ ）A ．电流表示数减小，电压表示数不变B ．电流表示数增大，电压表示数不变C ．电流变示数减小，电压表示数减小D ．电流表示数增大，电压表示数增大6.如图所示电路中，电源电压保持不变，先闭合开关 S 1，观察电流表、电压表的示数；再闭合开关 S 2、S 3，电表示数的变化情况正确的是 （ ） A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数变小C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变大7.（2018•东营）如图所示，电源电压保持不变，闭合开关 S 0,滑动变阻器 R 的滑片向右 移动的过程中，下列说法正确的是（）A ．闭合开关 S ，若甲、乙均为电压表，则两表示数均变小B ．断开开关 S ，若甲、乙均为电流表，则两表示数均变大C ．闭合开关 S ，若甲、乙均为电压表，则甲示数不变，乙示数 变大D ．断开开关 S ，若甲、乙均为电流表，则乙示数不变，甲示数变大类型三可变电阻的应用 8.（2018•邵阳）小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报 警器内部电路如图所示，其中 R 是一个随药液量减少而变小的电阻．当闭合开关，输液 报警器工作时，下列分析正确的是（ ）A ．开始输液时，电流表示数最大B ．输完药液时，电压表示数最小C ．输完药液时，电铃响的原因是其两端电压最大D ．开始输液时，电铃不响的原因是电铃没有电流通过9.（2018•德州）图是检测酒精浓度的测试仪原理图，图中电源电压恒定为 8V ，R 1 为定 值电阻，酒精气体传感器 R 2 的阻值随酒精气体浓度的增大而减小。
专题13 欧姆定律一、单选题1．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【来源】广东省2018年中考物理试题【答案】C【解析】A. 如图当滑片到b端时，只有定值电阻接入电路工作，此时电压表的示数即为电源电压，图2知，最大示数为9V，即电源电压是9V，故A正确；B. 图2知，当定值电阻两端为9V时，电流为1.5A，所以定值电阻R的阻值是：，故B正确；C. 根据图2，当电压表示数为3V时，电流为0.5A，根据串联电路的分压特点，得滑动变阻器两端的电压为：，所以滑动变阻器的最大阻值为：，故滑动变阻器的阻值范围是0～12Ω，故C错误；D. 若定值电阻R出现接触不良时，即电路断路时，电流表示数为0，此时电压表串联在电路中，能测出电源电压，所以电压表示数为9V，故D正确；故C错误，符合题意。
2．以下物理规律无法用实验直接验证的是（）A. 牛顿第一定律B. 欧姆定律C. 光的反射定律D. 焦耳定律【来源】广东省2018年中考物理试题【答案】A【解析】A. 牛顿第一定律指物体不受力时，将保持静止或匀速直线运动状态，而在实际当中，物体是不可能不受力的，所以无法直接验证，只能经过实验，然后推理而得，故A符合题意；B. 欧姆定律，分别用电压表和电流表测出电压和电流，分析实验数据可得结论；C. 光的反射定律，能用硬纸板通过实验来研究反射光线、入射光线、法线的规律特征，即可以实验验证；D. 焦耳定律，利用控制变量法分别研究电流、电阻、通电时间与产生热量多少的关系，可验证焦耳定律；故选A。
3．如图所示电路，电源电压为12V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是A. 电路中的最小电流为B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为D. 先后两次消耗的电功率之比为【来源】贵州省安顺市2018年中考物理试题【答案】C【解析】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b 端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；同理知道，R1先后两次消耗的电功率之比是：，故D错误，故选C。
最新教学课件最新教学课件②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________。
b．_________________________________。
③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）。
本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
参考答案1．D【解析】试题分析：S 闭合，S 1、S 2都断开时，灯泡与滑动变阻器是串联的，当灯泡正常发光时，接入的电阻应是最小值，此时变阻器与灯泡的分压相等，所以电阻也相等为12Ω，所以A 错；S 闭合，S 1、S 2都断开，当变阻器的阻值最大时，灯泡的功率最小，最小值为0.45W ，所以B 错；S 、S 1、S 2都闭合时，灯泡被短路，两电阻并联，总功率最小时应是电流最小时，也就是电阻最大时，当滑动变阻器的电阻为50Ω，总电阻最大，最大值为27Ω，此时可求出最小功率为5.28W ，所以C 错；S 、S 1、S 2都闭合，当电路消耗的总功率最大时，就是总电流最大时，最大电流为0.6A ，此时定值电阻的电流为0.2A ，通过滑动变阻器的电流为0.4A ，所以此时滑动变阻器接入电路的阻值是30Ω，所以D 正确；故应选D 。
【考点定位】电学综合题2．此时电流表的示数为0.12A ；内接测量方法误差较小。
【解析】【详解】根据已知条件可知：电压表电阻为R V =440Ω R =40Ω U =4.5V ；当采用“外接法”测量一个阻值为40Ω定值电阻R 的阻值时，电压表示数为4.4V ，根据串联电路电阻分压特点可知：U A +U R =U 即U A =0.1V ，所以电流表示数为： I 外接=I V +I R =U R V +U R =4.4V 440Ω+4.4V 56Ω=0.01A +0.11A =0.12A 则根据欧姆定律可知R A =0.1V 0.12A =56Ω； 根据测量数据用欧姆定律求测量值，根据电路求两种接法的相对误差进行对比： 甲相对误差为：R 实−R 测R 实=R−R⋅R v R +R v R =R R V +R ×100%=40440+40×100%=8.3% 乙相对误差为：R 实−R 测R 实=R A +R−R R ×100%=R A R ×100%=56×140×100%=2.08%很明显乙的相对误差较小，故采用内接法误差较小；3．6伏； 0.5安； 10欧【解析】由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 测干路电流。

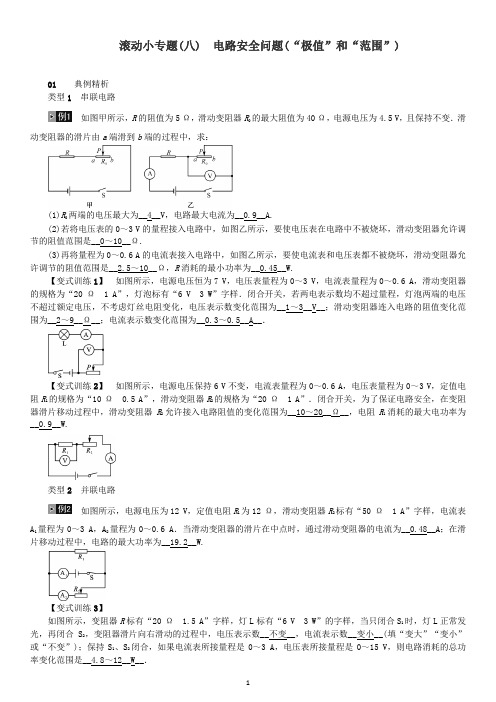

滚动小专题(八) 电路安全问题(“极值”和“范围”)01典例精析类型1串联电路如图甲所示，R的阻值为5 Ω，滑动变阻器R0的最大阻值为40 Ω，电源电压为4.5 V，且保持不变．滑动变阻器的滑片由a端滑到b端的过程中，求：(1)R0两端的电压最大为__4__V，电路最大电流为__0.9__A.(2)若将电压表的0～3 V的量程接入电路中，如图乙所示，要使电压表在电路中不被烧坏，滑动变阻器允许调节的阻值范围是__0～10__Ω.(3)再将量程为0～0.6 A的电流表接入电路中，如图乙所示，要使电流表和电压表都不被烧坏，滑动变阻器允许调节的阻值范围是__2.5～10__Ω，R消耗的最小功率为__0.45__W.【变式训练1】如图所示，电源电压恒为7 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“6 V 3 W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__1～3__V__；滑动变阻器连入电路的阻值变化范围为__2～9__Ω__；电流表示数变化范围为__0.3～0.5__A__．【变式训练2】如图所示，电源电压保持6 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20 Ω 1 A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为__10～20__Ω__，电阻R1消耗的最大电功率为__0.9__W.类型2并联电路如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为__0.48__A；在滑片移动过程中，电路的最大功率为__19.2__W.【变式训练3】如图所示，变阻器R标有“20 Ω 1.5 A”字样，灯L标有“6 V 3 W”的字样，当只闭合S1时，灯L正常发光，再闭合S2，变阻器滑片向右滑动的过程中，电压表示数__不变__，电流表示数__变小__(填“变大”“变小”或“不变”)；保持S1、S2闭合，如果电流表所接量程是0～3 A，电压表所接量程是0～15 V，则电路消耗的总功率变化范围是__4.8～12__W__．【变式训练4】 (2018·荆州)如图，已知电源电压为24 V ，R 2上标有“100 Ω 3 A”的字样，灯泡上标有“12 V 3 W”的字样，电流表A 1的量程为0～0.6 A ，电流表A 的量程为0～3 A.(1)求灯泡正常工作时的电阻；(2)当闭合S ，断开S 1，S 2时，灯泡正常工作，求R 1的电阻；(3)当S 、S 1、S 2都闭合时，调节滑动变阻器，求R 2的电功率变化范围．解：(1)R L ＝U 2额P 额＝（12 V ）23 W＝48 Ω (2)闭合S ，断开S 1、S 2时，R 1与L 串联，灯L 正常发光，U 1＝U 总－U L ＝24 V －12 V ＝12 VI ＝I L 额＝P 额U 额＝3 W 12 V＝0.25 A R 1＝U 1I ＝12 V 0.25 A＝48 Ω (3)当S 、S 1、S 2都闭合时，R 1、R 2并联，U 1＝U 2＝U 总＝24 VI 1＝U 1R 1＝24 V 48 Ω＝0.5 A I 干max ＝3 A ，I 2 max ＝I 干max －I 1＝3 A －0.5 A ＝2.5 AP 2 max ＝UI 2 max ＝24 V×2.5 A＝60 WR 2max ＝100 Ω时，P 2 min ＝U 22R 2max ＝（24 V ）2100 Ω＝5.76 W R 2的电功率范围为5.76～60 W02 专题训练1．(2018·岳阳)如图，电源电压恒为4.5 V ，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V ”，灯泡上标有“2.5 V 1.25 W”字样(不考虑灯丝电阻变化)，滑动变阻器R 的规格为“20 Ω 1 A”．闭合开关，在保证电路安全的情况下，移动滑片P 的过程中(D)A ．电流表的示数最大为0.6 AB ．灯泡消耗的最小功率为0.13 WC ．电路消耗的最大电功率为2.8 WD ．滑动变阻器接入电路的最小电阻为4 Ω2．(2018·泸州)如图所示的电路，电源电压恒为9 V ，电压表量程为0～6 V ，滑动变阻器R 的规格为“30 Ω 1 A”，灯泡L 标有“6 V 3 W”字样．闭合开关S ，滑动变阻器的滑片P 移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选__0～0.6__A__(填“0～0.6 A”或“0～3 A”)最恰当，滑动变阻器接入电路中的最小阻值应为__6__Ω；电路中电流的最小值应为__0.25__A.3．(2018·自贡)如图所示的电路中，电源电压为6 V 并保持不变，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“5 V 2.5 W”字样．闭合开关，将滑动变阻器的滑片移到最左端的位置，这时通过灯泡的电流为多少？若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定电压，则该电路能消耗的最大功率为多少？(不考虑灯丝电阻的变化)解：滑动变阻器的滑片移到最左端，其阻值最大，即R ＝20 Ω，且R 与L 串联又∵小灯泡的电阻为R L ＝U 2L P L ＝（5 V ）22.5 W＝10 Ω ∴通过小灯泡的电流I L ＝UR ＋R L ＝ 6 V 20 Ω＋10 Ω＝0.2 A 又由P ＝UI 知，欲使电路消耗的总功率最大，电流应该尽量大，当小灯泡两端电压达到电压表量程，即U L ′＝3 V 时，电路中电流最大，功率最大．则I 最大＝U L ′R L ＝3 V 10 Ω＝0.3 A P 总＝UI 最大＝6 V×0.3 A＝1.8 W4．(2018·成都)如图所示，电源电压保持不变，灯泡上标有“12 V 6 W”字样，定值电阻R 1＝120 Ω，滑动变阻器R 2上标有“50 Ω 1 A”字样，电压表的量程选用“0～3 V”．断开S 2，闭合S 和S 1滑片P 移到B 端，灯泡刚好正常发光．求：(1)将滑片P 移到B 端，三个开关都闭合，1 min 内电路消耗的电能是多少？(2)断开S 1，闭合S 和S 2，在保证电路安全的前提下，调节滑片P ，电路消耗的最小功率是多少？解：(1)当断开S 2，闭合S 和S 1，滑片P 移到B 端时，灯泡刚好正常发光．所以电源电压U ＝U L ＝12 V当三个开关都闭合，滑片P 移到B 端，此时L 和R 1并联，则有U 1＝U L ＝U ＝12 V通过灯泡的电流I L ＝P U L ＝6 W 12 V＝0.5 A 通过R 1的电流I 1＝U 1R 1＝12 V 120 Ω＝0.1 A 干路电流I ＝I 1＋I L ＝0.1 A ＋0.5 A ＝0.6 A故电路消耗的电能W ＝UIt ＝12 V×0.6 A×60 s＝432 J(2)断开S 1，闭合S 和S 2时，R 1和R 2串联在电路中．在电路安全前提下，电压表示数为U 2＝3 V 时，有电路消耗的最小功率P min ，此时，R 1两端的电压U 3＝U －U 2＝9 V通过R 1的电流I 3＝U 3R 1＝9 V 120 Ω＝0.075 A 故电路消耗的最小功率P min ＝UI 3＝12 V×0.075 A＝0.9 W5．如图所示，电源电压为6 V ，滑动变阻器R 1标有“10 Ω 2 A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表A 1示数为0.5 A ．求：(1)R 2的阻值；(2)此时电流表A 的示数；(3)若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围．解：由电路图可知，滑动变阻器R 1和定值电阻R 2并联，电流表A 测干路电流，电流表A 1测R 2支路的电流．(1)∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R 2的阻值：R 2＝U I 2＝6 V 0.5 A＝12 Ω (2)此时通过滑动变阻器的电流：I 1＝U R 1＝ 6 V 10 Ω＝0.6 A ∵并联电路中干路电流等于各支路电流之和，∴此时电流表A 的示数为：I ＝I 1＋I 2＝0.6 A ＋0.5 A ＝1.1 A(3)电路消耗的最小总功率：P min ＝UI ＝6 V×1.1 A＝6.6 W由滑动变阻器的铭牌可知，允许通过的最大电流为2 A ，则干路中的最大电流：I ′＝I 1′＋I 2＝2 A ＋0.5 A ＝2.5 A电路消耗的最大总功率：P max ＝UI ′＝6 V×2.5 A＝15 W∴在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围为6.6～15 W.。
欧姆定律取值范围练习题一、选择题1. 下列关于欧姆定律的说法，正确的是：A. 欧姆定律只适用于金属导体B. 欧姆定律适用于所有电路C. 欧姆定律表明，电流与电压成正比，与电阻成反比D. 欧姆定律表明，电流与电阻成正比，与电压成反比2. 在一定温度下，某导体的电阻为10Ω，当电压为5V时，通过该导体的电流为：A. 0.5AB. 1AC. 2AD. 5AA. 电流B. 电压C. 电阻D. 功率二、填空题1. 欧姆定律的表达式为：______ = ______ / ______。
2. 在一定温度下，某导体的电阻为R，当电压为U时，通过该导体的电流为______。
3. 若导体的电阻为R，电压为U，根据欧姆定律，当电压增大为2U时，通过导体的电流为______。
三、计算题1. 已知某导体的电阻为20Ω，通过该导体的电流为0.5A，求该导体两端的电压。
2. 某电路中的电压为12V，通过电阻的电流为3A，求该电阻的阻值。
3. 在一定温度下，某导体的电阻为15Ω，当电压为10V时，通过该导体的电流是多少？四、应用题1. 有一段金属导线，其电阻为10Ω，若要使通过该导线的电流增大到原来的两倍，应如何调整电压？2. 在一个电路中，电源电压为9V，已知电阻为6Ω，求通过电阻的电流。
3. 某电路中的电流为2A，电阻为8Ω，求该电路的电压。
若将电阻改为4Ω，电流和电压分别是多少？五、判断题1. 当导体的电阻值不变时，通过导体的电流与两端电压成正比。
（）2. 欧姆定律表明，在电阻一定的情况下，电压越大，电流越小。
（）3. 如果一个电路中的电流为0，那么该电路两端的电压也必定为0。
（）六、作图题1. 请根据欧姆定律，绘制一个电流I与电压U之间的关系图，假设电阻R为常数。
2. 在同一坐标系中，绘制两个不同电阻值的导体，其电流I与电压U的关系图。
七、简答题1. 简述欧姆定律的内容及其适用条件。
2. 为什么在高温下，金属导体的电阻会增大？3. 如果一个电路中的电阻突然增大，电流和电压会发生什么变化？八、综合题1. 有三个电阻分别为R1=5Ω，R2=10Ω，R3=15Ω，它们分别接在电压为10V的电源上，求每个电阻上的电流。
一、考试内容与要求考查力学、热学、电磁学、光学、原子物理学、原子核物理学等物理知识。
考虑到课程标准中物理知识的安排和高校录取新生的基本要求，把考试内容分为必考内容和选考内容两部分。
必考内容为必修模块物理1、物理2和选修模块3-1、3-2和3-5的内容，具体考试范围与内容要求见表1。
选考内容为选修模块3-3、3-4两个模块的内容，考生任意选考一个模块的内容，具体考试范围与内容要求见表2。
对各部分知识内容要求掌握的程度，在表1、表2中用罗马数字Ⅰ、Ⅱ标出。
Ⅰ、Ⅱ的含义如下：Ⅰ．对所列知识要知道其内容及含义，并能在有关问题中识别和直接使用，与课程标准中“了解”和“认识”相当。
Ⅱ．对所列知识要理解其确切含义及与其他知识的联系，能够进行叙述和解释，并能在实际问题的分析、综合、推理和判断等过程中运用，与课程标准中“理解”和“应用”相当。
表1：必考内容范围及要求选修模块3-1选修模块3-5单位制和实验表2：选考内容范围及要求选修模块3-3选修模块3-4二、题型示例（一）选择题例1 为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。
在下列四个图中，正确表示安培假设中环形电流方向的是答案：B【说明】本题利用物理学史，考查考生对地磁场和电流产生磁场规律的理解，属于容易题。
例2 用频率为ν0的光照射大量处于基态的氢原子，在所发射的光谱中仅能观测到频率分别为ν1、ν2、ν3的三条谱线，且ν3＞ν2＞ν1，则A. ν0＜ν 1B. ν3=ν2+ν 1C. ν0= ν1+ν2+ν3D.1/ν1=1/ν2+1/ν3 答案：B【说明】本题考查考生对能级跃迁规律的理解，属于容易题。
例3 如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q>O)的固定点电荷.已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量) A.k 错误！未找到引用源。
欧姆定律一．选择题1．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：32．一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C．D．3．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能4．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。
下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大5．早在19世纪20年代，德国物理学家欧姆就对导体中电流、导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两端电压；γ表示导体对电流的传导率，简称电导率）。
关于这一规律，下列说法正确的是（）A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的6．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：（U2﹣U1） D．U1：（U2﹣U1）7．在如图所示的实物电路中，电源电压恒为3V，滑动变阻器的规格为”10Ω 1A“，灯泡上标有“2.5V1W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是（）A．小灯泡正常发光时的电阻为2.5ΩB．向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗C．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min，滑动变阻器产生的电热为12J8．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。
欧姆定律应用之五种极值范围问题 一、要点解读 1.极值范围问题： 这类问题，又称电路安全问题。
在电路中，需要保护用电器和电表两类元件的安全。
用电器安全：灯泡L 1标有“6V 0.5A ”，意思是说：两端电压不能超过6V ，电流不能超过0.5A ；滑动变阻器标有“20Ω 1A ”，意思是说：允许流过的电流不能超过1A 。
电表安全：电流表和电压表均不能超过量程最大值。
2.解题原则：保护弱小。
此电路中允许的最大电流：I max =0.5A3.三种范围：⎧⎪⎨⎪⎩电流表示数范围电压表示数范围滑变接入阻值范围求解范围，即求解电路中允许的最大值和最小值，一般初学者宜先从电流的最大值和最小值出发！二、常考题型1.串联电路A.电压表并滑变如图所示，电源电压为6V ，电压表量程0~3V ，电流表量程0~0.6A ，滑动变阻器规格为“20Ω 1A ”，小灯泡L 上标有“5V 0.5A ”的字样（灯丝阻值不变），在保证电路安全下，移动滑片，则电流表示数变化范围__________，电压表示数范围___________，滑动变阻器接入阻值范围__________。
解析：题目中可能只要求一种范围。
为了保证思路的连贯性，解答这类题目初期宜将这三种范围都求出来，且这三种范围间存在着对应关系。
先这样写出来：I max =0.5A —→min 6V 1020.5AR =-Ω=Ω—→U min =0.5A ×2Ω=1V min 6V 3V 0.3A 10I -==Ω—→max 3V 100.3AR ==Ω—→U max =3V 5V 100.5AL L L U R I ===Ω答案：0.3~0.5A；1~3V；2~10Ω。
警醒：这种情况先确定最大电流为0.5A（保护弱小），电阻最小，滑变分压最小，均安全。
当电流最小时，滑变电阻最大，分压最大（一般滑变移不到最大，电压表就已达最大值了）。
所以，可以先确定电压表最大值，即量程最大值，再利用用电器（灯泡）计算。
欧姆定律计算题练习（基础）独立完成光荣照抄他人可耻1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分 欧姆定律1，在如图所示的电路中，电阻R 1的阻值为10欧。
