汽车线束的生产工艺大揭秘

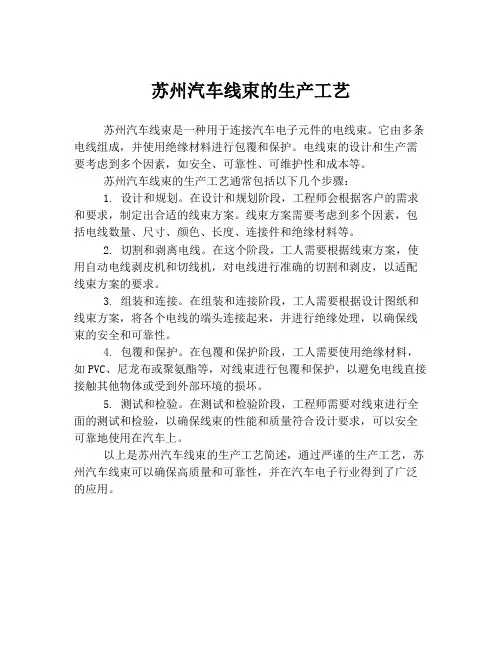

苏州汽车线束的生产工艺
苏州汽车线束是一种用于连接汽车电子元件的电线束。

它由多条电线组成，并使用绝缘材料进行包覆和保护。

电线束的设计和生产需要考虑到多个因素，如安全、可靠性、可维护性和成本等。

苏州汽车线束的生产工艺通常包括以下几个步骤：
1. 设计和规划。

在设计和规划阶段，工程师会根据客户的需求和要求，制定出合适的线束方案。

线束方案需要考虑到多个因素，包括电线数量、尺寸、颜色、长度、连接件和绝缘材料等。

2. 切割和剥离电线。

在这个阶段，工人需要根据线束方案，使用自动电线剥皮机和切线机，对电线进行准确的切割和剥皮，以适配线束方案的要求。

3. 组装和连接。

在组装和连接阶段，工人需要根据设计图纸和线束方案，将各个电线的端头连接起来，并进行绝缘处理，以确保线束的安全和可靠性。

4. 包覆和保护。

在包覆和保护阶段，工人需要使用绝缘材料，如PVC、尼龙布或聚氨酯等，对线束进行包覆和保护，以避免电线直接接触其他物体或受到外部环境的损坏。

5. 测试和检验。

在测试和检验阶段，工程师需要对线束进行全面的测试和检验，以确保线束的性能和质量符合设计要求，可以安全可靠地使用在汽车上。

以上是苏州汽车线束的生产工艺简述，通过严谨的生产工艺，苏州汽车线束可以确保高质量和可靠性，并在汽车电子行业得到了广泛的应用。

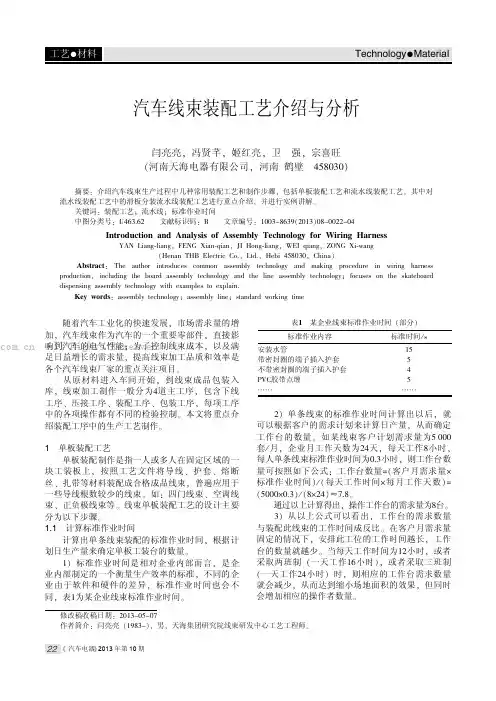

表1某企业线束标准作业时间(部分)标准作业内容安装水管带密封圈的端子插入护套不带密封圈的端子插入护套PVC 胶带点缠……标准时间/s 15545……随着汽车工业化的快速发展,市场需求量的增加,汽车线束作为汽车的一个重要零部件,直接影响到汽车的电气性能;为了控制线束成本,以及满足日益增长的需求量,提高线束加工品质和效率是各个汽车线束厂家的重点关注项目。

从原材料进入车间开始,到线束成品包装入库,线束加工制作一般分为4道主工序,包含下线工序、压接工序、装配工序、包装工序,每项工序中的各项操作都有不同的检验控制。

本文将重点介绍装配工序中的生产工艺制作。

1单板装配工艺单板装配制作是指一人或多人在固定区域的一块工装板上,按照工艺文件将导线、护套、熔断丝、扎带等材料装配成合格成品线束,普遍应用于一些导线根数较少的线束。

如:四门线束、空调线束、正负极线束等。

线束单板装配工艺的设计主要分为以下步骤。

1.1计算标准作业时间计算出单条线束装配的标准作业时间,根据计划日生产量来确定单板工装台的数量。

1)标准作业时间是相对企业内部而言,是企业内部制定的一个衡量生产效率的标准,不同的企业由于软件和硬件的差异,标准作业时间也会不同,表1为某企业线束标准作业时间。

2)单条线束的标准作业时间计算出以后,就可以根据客户的需求计划来计算日产量,从而确定工作台的数量。

如某线束客户计划需求量为5000套/月,企业月工作天数为24天,每天工作8小时,每人单条线束标准作业时间为0.3小时,则工作台数量可按照如下公式:工作台数量=(客户月需求量×标准作业时间)/(每天工作时间×每月工作天数)=(5000×0.3)/(8×24)≈7.8。

通过以上计算得出,操作工作台的需求量为8台。

3)从以上公式可以看出,工作台的需求数量与装配此线束的工作时间成反比。

在客户月需求量固定的情况下,安排此工位的工作时间越长,工作台的数量就越少。

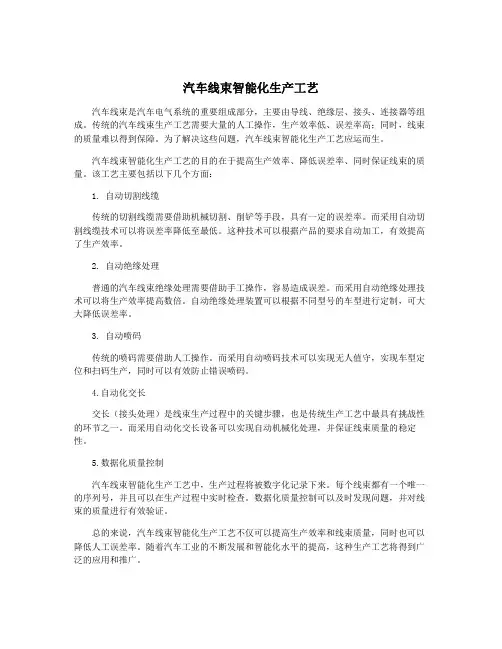

汽车线束智能化生产工艺汽车线束是汽车电气系统的重要组成部分，主要由导线、绝缘层、接头、连接器等组成。

传统的汽车线束生产工艺需要大量的人工操作，生产效率低、误差率高；同时，线束的质量难以得到保障。

为了解决这些问题，汽车线束智能化生产工艺应运而生。

汽车线束智能化生产工艺的目的在于提高生产效率、降低误差率、同时保证线束的质量。

该工艺主要包括以下几个方面：1. 自动切割线缆传统的切割线缆需要借助机械切割、削铲等手段，具有一定的误差率。

而采用自动切割线缆技术可以将误差率降低至最低。

这种技术可以根据产品的要求自动加工，有效提高了生产效率。

2. 自动绝缘处理普通的汽车线束绝缘处理需要借助手工操作，容易造成误差。

而采用自动绝缘处理技术可以将生产效率提高数倍。

自动绝缘处理装置可以根据不同型号的车型进行定制，可大大降低误差率。

3. 自动喷码传统的喷码需要借助人工操作。

而采用自动喷码技术可以实现无人值守，实现车型定位和扫码生产，同时可以有效防止错误喷码。

4.自动化交长交长（接头处理）是线束生产过程中的关键步骤，也是传统生产工艺中最具有挑战性的环节之一。

而采用自动化交长设备可以实现自动机械化处理，并保证线束质量的稳定性。

5.数据化质量控制汽车线束智能化生产工艺中，生产过程将被数字化记录下来。

每个线束都有一个唯一的序列号，并且可以在生产过程中实时检查。

数据化质量控制可以及时发现问题，并对线束的质量进行有效验证。

总的来说，汽车线束智能化生产工艺不仅可以提高生产效率和线束质量，同时也可以降低人工误差率。

随着汽车工业的不断发展和智能化水平的提高，这种生产工艺将得到广泛的应用和推广。

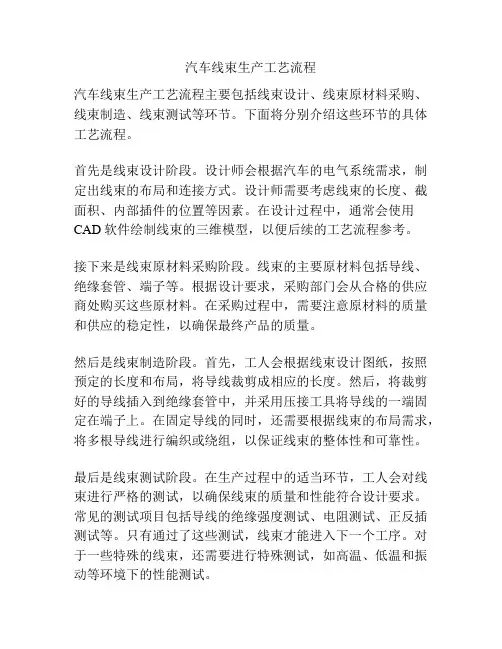

汽车线束生产工艺流程
汽车线束生产工艺流程主要包括线束设计、线束原材料采购、线束制造、线束测试等环节。

下面将分别介绍这些环节的具体工艺流程。

首先是线束设计阶段。

设计师会根据汽车的电气系统需求，制定出线束的布局和连接方式。

设计师需要考虑线束的长度、截面积、内部插件的位置等因素。

在设计过程中，通常会使用CAD软件绘制线束的三维模型，以便后续的工艺流程参考。

接下来是线束原材料采购阶段。

线束的主要原材料包括导线、绝缘套管、端子等。

根据设计要求，采购部门会从合格的供应商处购买这些原材料。

在采购过程中，需要注意原材料的质量和供应的稳定性，以确保最终产品的质量。

然后是线束制造阶段。

首先，工人会根据线束设计图纸，按照预定的长度和布局，将导线裁剪成相应的长度。

然后，将裁剪好的导线插入到绝缘套管中，并采用压接工具将导线的一端固定在端子上。

在固定导线的同时，还需要根据线束的布局需求，将多根导线进行编织或绕组，以保证线束的整体性和可靠性。

最后是线束测试阶段。

在生产过程中的适当环节，工人会对线束进行严格的测试，以确保线束的质量和性能符合设计要求。

常见的测试项目包括导线的绝缘强度测试、电阻测试、正反插测试等。

只有通过了这些测试，线束才能进入下一个工序。

对于一些特殊的线束，还需要进行特殊测试，如高温、低温和振动等环境下的性能测试。

综上所述，汽车线束生产工艺流程主要包括设计、原材料采购、制造和测试四个环节。

通过严格的流程管理和质量控制，可以保证线束的质量和性能符合设计要求，从而为汽车的电气系统提供稳定可靠的支持。

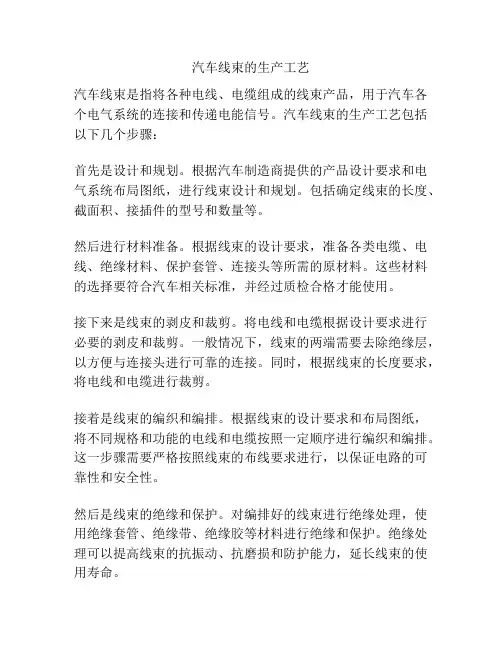

汽车线束的生产工艺汽车线束是指将各种电线、电缆组成的线束产品，用于汽车各个电气系统的连接和传递电能信号。

汽车线束的生产工艺包括以下几个步骤：首先是设计和规划。

根据汽车制造商提供的产品设计要求和电气系统布局图纸，进行线束设计和规划。

包括确定线束的长度、截面积、接插件的型号和数量等。

然后进行材料准备。

根据线束的设计要求，准备各类电缆、电线、绝缘材料、保护套管、连接头等所需的原材料。

这些材料的选择要符合汽车相关标准，并经过质检合格才能使用。

接下来是线束的剥皮和裁剪。

将电线和电缆根据设计要求进行必要的剥皮和裁剪。

一般情况下，线束的两端需要去除绝缘层，以方便与连接头进行可靠的连接。

同时，根据线束的长度要求，将电线和电缆进行裁剪。

接着是线束的编织和编排。

根据线束的设计要求和布局图纸，将不同规格和功能的电线和电缆按照一定顺序进行编织和编排。

这一步骤需要严格按照线束的布线要求进行，以保证电路的可靠性和安全性。

然后是线束的绝缘和保护。

对编排好的线束进行绝缘处理，使用绝缘套管、绝缘带、绝缘胶等材料进行绝缘和保护。

绝缘处理可以提高线束的抗振动、抗磨损和防护能力，延长线束的使用寿命。

最后是线束的测试和质检。

对生产好的线束进行电性能测试和外观质量检查。

电性能测试包括电压测试、电阻测试、绝缘测试等，以验证线束的质量可靠性。

外观质量检查主要是检查线束的外观完整性、绝缘层和绝缘套管的安装质量等。

综上所述，汽车线束的生产工艺主要包括设计和规划、材料准备、线束剥皮和裁剪、线束编织和编排、线束绝缘和保护、线束测试和质检等步骤。

这些步骤的严格执行和精细操作，可以提高线束的质量可靠性，确保汽车电气系统的正常运行。

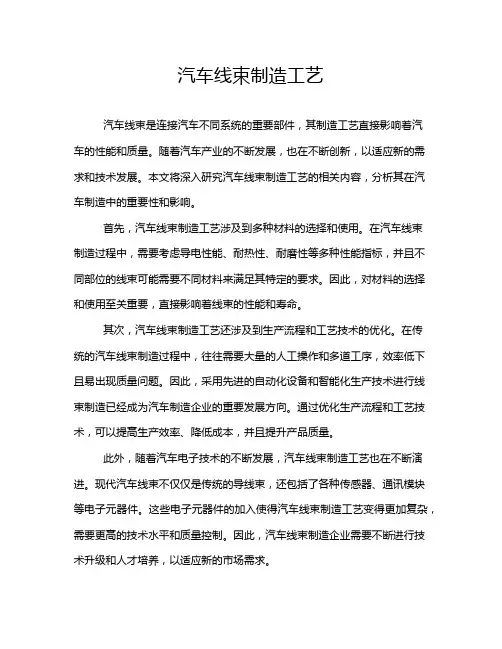

汽车线束制造工艺汽车线束是连接汽车不同系统的重要部件，其制造工艺直接影响着汽车的性能和质量。

随着汽车产业的不断发展，也在不断创新，以适应新的需求和技术发展。

本文将深入研究汽车线束制造工艺的相关内容，分析其在汽车制造中的重要性和影响。

首先，汽车线束制造工艺涉及到多种材料的选择和使用。

在汽车线束制造过程中，需要考虑导电性能、耐热性、耐磨性等多种性能指标，并且不同部位的线束可能需要不同材料来满足其特定的要求。

因此，对材料的选择和使用至关重要，直接影响着线束的性能和寿命。

其次，汽车线束制造工艺还涉及到生产流程和工艺技术的优化。

在传统的汽车线束制造过程中，往往需要大量的人工操作和多道工序，效率低下且易出现质量问题。

因此，采用先进的自动化设备和智能化生产技术进行线束制造已经成为汽车制造企业的重要发展方向。

通过优化生产流程和工艺技术，可以提高生产效率、降低成本，并且提升产品质量。

此外，随着汽车电子技术的不断发展，汽车线束制造工艺也在不断演进。

现代汽车线束不仅仅是传统的导线束，还包括了各种传感器、通讯模块等电子元器件。

这些电子元器件的加入使得汽车线束制造工艺变得更加复杂，需要更高的技术水平和质量控制。

因此，汽车线束制造企业需要不断进行技术升级和人才培养，以适应新的市场需求。

此外，环保和可持续发展也成为当前汽车线束制造工艺发展的重要方向。

传统的线束制造工艺往往会产生大量的废弃物和排放物，对环境造成严重污染。

因此，汽车线束制造企业需要采取环保措施，减少废物排放，推广循环利用技术，实现生产过程的可持续发展。

只有在环保和可持续发展的基础上，汽车线束制造工艺才能真正实现长远发展和持久竞争力。

梳理一下本文的重点，我们可以发现，汽车线束制造工艺在汽车制造中起着至关重要的作用。

只有不断创新和完善线束制造工艺，才能为汽车行业的发展注入强劲动力，提升汽车产品的质量和性能。

相信随着技术的不断进步和产业的不断发展，汽车线束制造工艺会迎来更加灿烂的未来。

汽车线束制造工艺
汽车线束制造工艺是指将电线、连接器、终端等组合成连接电气
设备的线束，以配合车辆电气控制系统的工作。

此过程包括线束设计、线材选择、线束制造的组装、维护等步骤。

以下是汽车线束制造工艺的主要步骤：
1.线束设计：根据车型的要求进行线束设计，包括线束的研发、
布置、长度计算等。

同时还需要确定各种线路之间的连接方法和布置
位置，最终形成最优设计方案。

2.线材选择：选择符合要求的线材，包括电线、端子、连接器等，根据线路负载不同，选择不同截面的导线以满足电气性能。

3.手动组装：一般情况下，线束制造厂家采用手动组装方式。

这
要求制造工人需要掌握线束组装技巧和相关工具的使用，从而可以快速、准确地完成线束的组装。

特别的，为了提高制造效率和降低成本，一些生产厂家会采用半自动化或全自动化的线束组装设备。

4.测试：对线束进行测试，以保证线路连接正常、电气性能符合
要求。

测试项包括电气连通性、绝缘电阻、外观等方面。

5.维护：对制造完成的线束进行维护，包括检查线束连接是否可靠、定期维护等。

这样可以确保车辆电气系统的正常运行。

以上是汽车线束制造工艺的主要步骤，此过程需要高超的技术和
严格的质量控制，以确保最终的线束可以满足车辆的性能要求，并保
障车辆的安全性和稳定性。

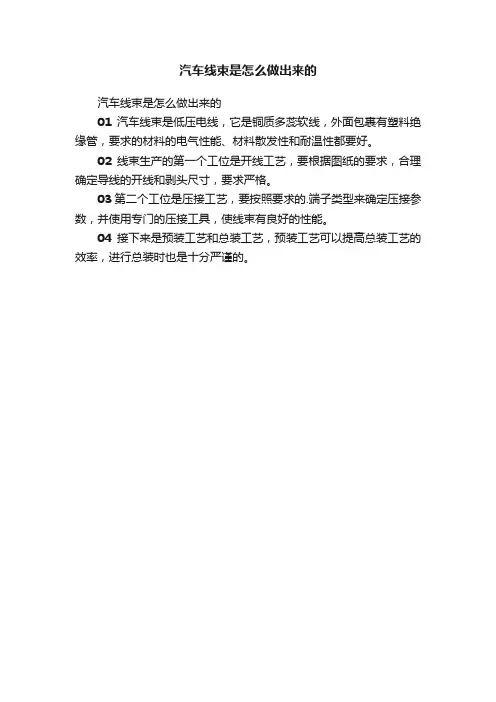

汽车线束是怎么做出来的
汽车线束是怎么做出来的
01汽车线束是低压电线，它是铜质多蕊软线，外面包裹有塑料绝缘管，要求的材料的电气性能、材料散发性和耐温性都要好。

02线束生产的第一个工位是开线工艺，要根据图纸的要求，合理确定导线的开线和剥头尺寸，要求严格。

03第二个工位是压接工艺，要按照要求的.端子类型来确定压接参数，并使用专门的压接工具，使线束有良好的性能。

04接下来是预装工艺和总装工艺，预装工艺可以提高总装工艺的效率，进行总装时也是十分严谨的。

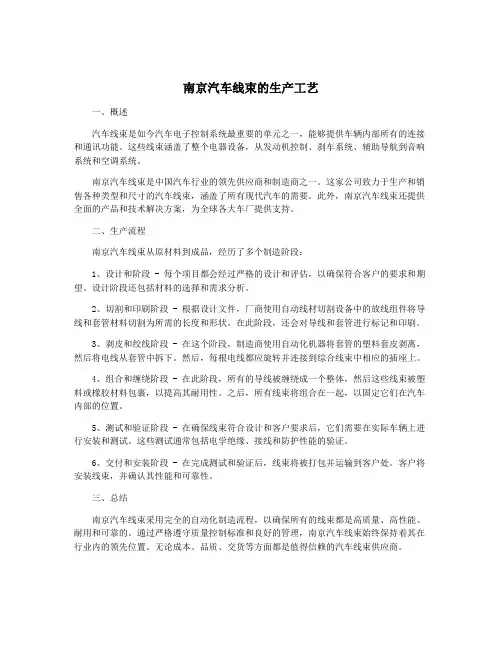

南京汽车线束的生产工艺一、概述汽车线束是如今汽车电子控制系统最重要的单元之一，能够提供车辆内部所有的连接和通讯功能。

这些线束涵盖了整个电器设备，从发动机控制、刹车系统、辅助导航到音响系统和空调系统。

南京汽车线束是中国汽车行业的领先供应商和制造商之一。

这家公司致力于生产和销售各种类型和尺寸的汽车线束，涵盖了所有现代汽车的需要。

此外，南京汽车线束还提供全面的产品和技术解决方案，为全球各大车厂提供支持。

二、生产流程南京汽车线束从原材料到成品，经历了多个制造阶段：1、设计和阶段 - 每个项目都会经过严格的设计和评估，以确保符合客户的要求和期望。

设计阶段还包括材料的选择和需求分析。

2、切割和印刷阶段 - 根据设计文件，厂商使用自动线材切割设备中的放线组件将导线和套管材料切割为所需的长度和形状。

在此阶段，还会对导线和套管进行标记和印刷。

3、剥皮和绞线阶段 - 在这个阶段，制造商使用自动化机器将套管的塑料套皮剥离，然后将电线从套管中拆下。

然后，每根电线都应旋转并连接到综合线束中相应的插座上。

4、组合和缠绕阶段 - 在此阶段，所有的导线被缠绕成一个整体，然后这些线束被塑料或橡胶材料包裹，以提高其耐用性。

之后，所有线束将组合在一起，以固定它们在汽车内部的位置。

5、测试和验证阶段 - 在确保线束符合设计和客户要求后，它们需要在实际车辆上进行安装和测试。

这些测试通常包括电学绝缘、接线和防护性能的验证。

6、交付和安装阶段 - 在完成测试和验证后，线束将被打包并运输到客户处。

客户将安装线束，并确认其性能和可靠性。

三、总结南京汽车线束采用完全的自动化制造流程，以确保所有的线束都是高质量、高性能、耐用和可靠的。

通过严格遵守质量控制标准和良好的管理，南京汽车线束始终保持着其在行业内的领先位置。

无论成本、品质、交货等方面都是值得信赖的汽车线束供应商。

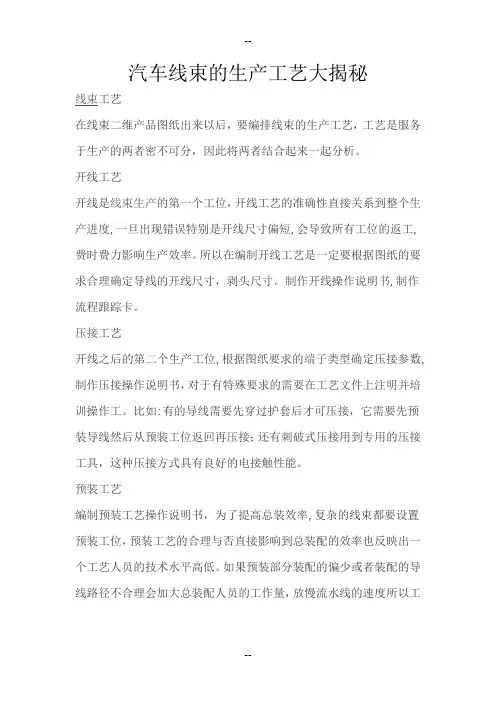

汽车线束的生产工艺大揭秘线束工艺在线束二维产品图纸出来以后，要编排线束的生产工艺，工艺是服务于生产的两者密不可分，因此将两者结合起来一起分析。

开线工艺开线是线束生产的第一个工位，开线工艺的准确性直接关系到整个生产进度,一旦出现错误特别是开线尺寸偏短,会导致所有工位的返工,费时费力影响生产效率。

所以在编制开线工艺是一定要根据图纸的要求合理确定导线的开线尺寸，剥头尺寸。

制作开线操作说明书,制作流程跟踪卡。

压接工艺开线之后的第二个生产工位,根据图纸要求的端子类型确定压接参数,制作压接操作说明书，对于有特殊要求的需要在工艺文件上注明并培训操作工。

比如:有的导线需要先穿过护套后才可压接，它需要先预装导线然后从预装工位返回再压接；还有刺破式压接用到专用的压接工具，这种压接方式具有良好的电接触性能。

预装工艺编制预装工艺操作说明书，为了提高总装效率,复杂的线束都要设置预装工位，预装工艺的合理与否直接影响到总装配的效率也反映出一个工艺人员的技术水平高低。

如果预装部分装配的偏少或者装配的导线路径不合理会加大总装配人员的工作量，放慢流水线的速度所以工艺人员要经常呆在现场不断总结经验,这样才能编制出合理的生产工艺。

总装工艺根据产品开发部门设计的装配台板，设计工装设备、物料盒规格尺寸并将所有装配护套和附件的编号贴于物料盒上以提高装配效率。

编制各个工位装配内容和要求，平衡整个总装工位防止出现一点工作量过大，拉下整个流水线速度的情况。

要做到工位平衡,工艺人员必须对每个操作了熟于心并现场测算工时，随时调整装配工艺。

线束工艺还包括编制材料消耗定额明细表、工时测算、工人培训等。

汽车线束主要以端子线为主，焊接，成型的都不太多，所以投资主要是端子机,而且通常来说半自动端子机就完全可以满足了，要全自动的端子机太浪费,还有就是成型机(两万左右一台）,测试机，拉力机，脱皮机,裁线机,焊锡机,电子称,冲床汽车线束的生产工艺和生产流程１)电线剪切将所需各种电线剪切至所需长度２)端子压接将端子压接至电线上3)分装subａssembly 安装接插件等成为小股分线4)总装ａｓｓemｂly 将各种小股分线在大的工装板上组装,用胶带包扎，安装各种保护件（波纹管，保护支架等）5)检测在专设检测板上检测各个电路是否畅通,外观检测，groｍmｅｔ防水检测等线束的生产流程就是开线——压接——预装——总装——检验——电测试——打包——发运在目前，不管是高级豪华汽车还是经济型普通汽车,线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。

汽车线束生产工艺汽车线束是指连接汽车各个电器设备或系统的线束，它将汽车的各个电器设备或系统通过导线连接在一起，实现电器设备或系统之间的通信和控制。

汽车线束的生产工艺对于汽车的安全性和稳定性非常重要。

下面将详细介绍汽车线束的生产工艺。

1. 设计与规划：汽车线束的生产工艺首先需要进行设计与规划，确定线束连接的电器设备或系统，以及线束布局、导线数量、导线规格和长度等。

2. 选材与采购：根据设计与规划的要求，选定合适的导线、绝缘材料、保护套管、连接器等材料，并进行采购。

3. 切割与剥线：根据设计与规划，将导线按照规定的长度进行切割，并对切割好的导线进行剥线处理，去除导线表面的绝缘层。

4. 组装与焊接：将剥好的导线按照规定的连接方式进行组装，并进行焊接。

焊接是关键的工艺，要保证焊接质量，确保连接牢固、信号传输良好。

5. 绝缘与保护：对组装好的导线进行绝缘处理，使用绝缘材料将导线绝缘，以避免导线短路或其他故障。

同时，对导线进行保护，使用保护套管对导线进行包裹，增强导线的机械强度和耐腐蚀性能。

6. 测试与质检：对生产好的线束进行测试与质检，包括导线连通性、绝缘性能、耐压性能等方面的测试，确保线束的质量符合要求。

7. 包装与出货：对质检合格的线束进行包装，根据客户需求包装成适当的形式，并进行出货。

8. 安装与调试：将生产好的线束安装到汽车上，并进行线束的调试，测试线束的连接状态和功能是否正常。

9. 售后服务：对安装好的线束进行售后服务，包括维修、更换等，以确保线束的长期稳定运行。

总体上，汽车线束的生产工艺包括设计与规划、选材与采购、切割与剥线、组装与焊接、绝缘与保护、测试与质检、包装与出货、安装与调试、售后服务等环节。

所有的生产环节都需要严格控制品质，并符合相关的汽车行业标准和法规要求，以确保汽车线束的安全性和稳定性。

汽车线束生产的防错工艺大全通常情况下，汽车线束的制造分为切线压接、合线压接（焊接）、预装配、总装配、检验、包装工序组成。

前工程的切线压接和合线压接（焊接）工序的自动化程度相对较高，后工程的预装配、总装配、检验、包装工序的自动化程度较低，基本上依靠人工集中组装完成，是典型的离散式制造，同时又是劳动密集型制造类型。

因此，其生产线的防错尤为重要。

我们一起来看看线束生产线到底有哪些防错。

切线压接工序（MES系统防错）切线压接工序是汽车线束制造中自动化程度最高的工序。

因此切线压接工序是制造错误出现几率较低的一个工序，通常出现的制造错误是导线、端子、防水栓物料使用错误，导线长度错误，以及压接模具用错导致压接标准不正确，导致半成品返修或报废。

运用线束MES系统的工厂通常采用在切换不同看板时进行物料、模具条码扫码确认进行防错，扫码错误出现声音、图像报警，能有效的防治物料的错误使用。

半自动机压接工序（CFM压力监测系统防错）对有些极端的线束，太短或合压、合铆、带防水塞于无法上自动机的压接的，只能靠半自动机人工压接。

该工序自动化水平较低，因为其以人工作业为主导，包括手工穿栓、热缩管、闭口PVC管、绑线、单线手工压接端子、合线压接节点、超声波焊接节点等作业，同时也是出现制造错误较多的一个工序。

对于压接质量，端子机可以配置压力监测系统CFM和端子切面分析系统，对压接不合格的及时处理。

首件检验对端子做剖面分析及拉力测试、电压降测试也是确保压接质量，有效预防批量压接不良的重要途径。

对颜色、大小、形状相似或接近的防水栓，通过工艺编排在不同的工位进行手工作业，或者采用机器穿防水栓操作。

每种防水栓存储容器上带有物料号、描述、图片等醒目标识能有效识别。

每捆半成品导线标签的看板信息、导线信息、产品项目信息完整、清晰也能有效的防止看板导线的使用错误。

相同看板的半成品导线集中存放在缓存架、周转车、周转箱中且标识完整易于识别，也能有效的防止看板导线的错误拿取使用。

汽车低压线束加工工艺随着汽车行业的不断发展，汽车电子化程度越来越高，低压线束作为汽车电子系统的重要组成部分，其加工工艺也越来越受到关注。

本文将从线束加工的材料、工艺和质量控制三个方面进行介绍。

一、材料低压线束的材料主要包括导线、绝缘材料、保护套等。

导线是线束的主体，其导电性能和耐热性能是关键。

常用的导线材料有铜、铝、镀锡铜等。

绝缘材料是保证导线之间不会短路的关键，常用的绝缘材料有PVC、PE、XLPE等。

保护套则是保护线束不受外界环境影响的重要部分，常用的保护套材料有PVC、PA、TPU等。

二、工艺低压线束的加工工艺主要包括剥皮、绞合、编织、压接等。

剥皮是将导线的绝缘层去掉，露出导线的金属部分，以便于后续的绞合和压接。

绞合是将多根导线按照一定的规律绞合在一起，形成线束的主体。

编织是将线束外面套上保护套，以保护线束不受外界环境影响。

压接是将线束与汽车电子系统中的插头连接起来，以实现电气连接。

三、质量控制低压线束的质量控制主要包括外观质量、电气性能和耐热性能。

外观质量是指线束的外观是否整洁、无损伤、无污染等。

电气性能是指线束的导电性能是否良好、是否存在短路等问题。

耐热性能是指线束在高温环境下是否能够正常工作，是否会出现老化等问题。

总之，低压线束加工工艺是汽车电子系统中不可或缺的一部分，其质量直接关系到汽车电子系统的可靠性和安全性。

因此，在加工过程中，需要严格控制材料的质量，严格执行工艺流程，严格把控质量，以确保线束的质量。

苏州汽车线束的生产工艺随着汽车行业的不断发展，汽车线束作为汽车电气系统的核心部件之一，在汽车制造中起着重要的作用。

而苏州作为中国汽车产业的重要城市之一，其汽车线束生产工艺也备受关注。

一、线束生产工艺概述苏州汽车线束生产工艺通常包括线束设计、线束制造和线束测试三个主要环节。

1. 线束设计：线束设计是整个生产工艺的起点，它根据汽车的电气系统需求和布线结构，确定线束的布线路径、长度、截面积、引线数量等参数。

设计师需要根据车型和功能需求，采用CAD等设计软件进行线束设计，完成3D模型和2D图纸的制作。

2. 线束制造：线束制造包括线束加工和线束组装两个阶段。

线束加工主要包括导线剥皮、绞合、编织、绝缘处理等工序。

导线剥皮是将导线的保护层剥除，以便后续处理。

绞合是将多根导线按照设计要求进行编织，形成线束的基本结构。

编织是将绞合好的导线套入编织管中，以保护导线免受外界环境的损害。

绝缘处理是对线束进行绝缘处理，以防止导线之间的短路和漏电等问题。

线束组装是将加工好的线束与连接器、保护套等组件进行组装，形成最终的线束产品。

组装过程中需要进行连接器的插入、固定和密封等操作，确保线束的可靠性和耐用性。

3. 线束测试：线束生产完成后，需要进行线束测试以确保其质量和性能。

常用的线束测试方法包括导通测试、绝缘测试、耐压测试、湿热老化测试等。

导通测试是检测线束中的导线之间是否通电正常，绝缘测试是检测线束的绝缘性能是否符合标准要求，耐压测试是检测线束的耐电压能力，湿热老化测试是模拟线束在潮湿环境下的使用情况，测试其耐用性和可靠性。

二、苏州汽车线束生产工艺的特点1. 自动化程度高：苏州汽车线束生产工艺采用了大量的自动化设备和机器人技术，提高了生产效率和产品质量。

例如，自动剥皮机、自动编织机等设备的运用，使得线束制造过程更加快速、精确和稳定。

2. 精益生产：苏州汽车线束生产工艺倡导精益生产理念，通过去除浪费和提高生产效率，降低了生产成本。

汽车线束生产工艺流程
《汽车线束生产工艺流程》
汽车线束生产工艺是指在汽车制造过程中，对汽车线束进行生产的流程和工艺。

汽车线束是连接汽车各个部件的重要部件，它包括一根或多根导线、连接器、绝缘套管、终端等部件，能够有效地将电气信号传递到汽车的各个部件中。

汽车线束生产工艺流程主要包括以下几个步骤：
1.设计和规划：首先要进行汽车线束的设计和规划，确定线束
的长度、型号、规格和布局。

设计师要根据汽车的结构和需要，进行线束的设计，确定导线的数量和种类。

2.材料采购：根据设计要求，采购导线、连接器、绝缘套管等
材料。

要选择质量好、符合标准的材料，以保证线束的质量和安全。

3.裁剪和组装：将采购的导线按照设计要求进行裁剪和组装。

裁剪导线需要使用特殊的工具，保证裁剪的精准和准确。

4.绝缘处理：对裁剪好的导线进行绝缘处理，使用绝缘套管或
绝缘胶进行绝缘，以保护导线不受外界环境的影响。

5.连接和测试：进行导线的连接，并对线束进行测试。

测试包
括导线的连接性、绝缘性、耐热性等，以确保线束的质量和安全。

6.包装和出厂：将测试合格的线束进行包装，并出厂。

包装要符合相关标准，以确保线束在运输和使用过程中不受损坏。

通过以上几个步骤，汽车线束生产工艺流程完成，得到的线束能够有效地连接汽车的各个部件，保证汽车的正常使用和安全性。

汽车线束的工艺
汽车线束是指连接车辆各种电子设备的一组电线和连接器的组合。

它起到了电线传输信号、电力、以及各种控制信号的作用。

汽车线束的工艺包括以下几个方面：1. 线束设计：根据汽车的电路布局和需求设计合理的线束结构，包括线束的长度、分支点位置、导线的截面积、绝缘材料及其厚度等。

2. 选择材料：根据线束所处的环境条件和功能需求选择合适的导线、绝缘材料和连接器。

导线通常使用铜线，绝缘材料可以是聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

连接器一般使用塑料或金属材料制成。

3. 线束制造：包括导线剥皮、绝缘处理、导线编织或编排、连接器的安装等。

这些步骤需要借助专用的工具和设备，如导线剥皮机、编排机等。

4. 线束固定：将线束固定在车身上，以防止线束在行驶过程中的振动和松动。

常用的固定方法包括使用尼龙束带、塑料固定夹等。

5. 线束测试：对制造好的线束进行电学和物理性能测试，以确保其符合设计要求。

常见的测试项目包括电阻、绝缘阻抗、耐压以及抗震动等测试。

6. 质量控制：在整个工艺过程中进行质量控制，检查和修正线束的制造过程中的错误，以确保最终线束的质量和可靠性。

总之，汽车线束的工艺是一个复杂的过程，需要合理的设计、选材、制造、固定，以及严格的测试和质量控制来保证线束的可靠性和性能。

汽车电线束工艺流程汽车电线束工艺流程汽车电线束是指将车辆中的所有电线集中在一起，采用一个整体的线束来连接各个电器装置和传感器的电线。

它是车辆电气系统的重要组成部分，直接关系到车辆的电气连接质量和安全性。

下面介绍一下汽车电线束的工艺流程。

第一步，设计与规划。

在开始制作电线束之前，首先需要根据车型和电气连接的需求进行设计和规划。

根据具体车型和电气装置的分布位置，确定电线束的形状、线束的长度和所需要配套的连接器等。

第二步，准备材料和工具。

根据设计和规划的结果，准备相应的材料和工具，包括导线、绝缘套管、连接器、绑带等。

同时还需要准备工具，如剥线钳、压接钳、剪刀等。

第三步，剪切导线和连接器。

根据设计要求，将导线和连接器剪切成所需的长度，并通过剥线钳将导线的绝缘层剥离，露出一定长度的导线。

第四步，连接导线和连接器。

使用压接钳将导线插入连接器中，根据连接器类型分别使用不同的接插方式进行连接。

确保导线与连接器之间的连接紧固可靠。

第五步，绝缘处理与保护。

对于连接好的导线和连接器，需要进行绝缘处理和保护。

可以使用绝缘套管来覆盖导线的裸露部分，用于保护导线不受外界的磨损和损坏。

第六步，组装线束。

根据设计和规划的线束形状和长度，将连接好的导线束固定在一起。

可以使用绑带或者绝缘胶带将导线束固定在一起，同时还具备保护线束和防止松动的作用。

第七步，检查与测试。

完成线束的组装后，需要进行检查与测试，确保线束的质量与安全性。

可以使用万用表等工具进行导线的电阻和连通性测试，以及连接点的稳定性和接触性能测试。

第八步，安装与调试。

经过检查与测试合格后，将线束进行安装和调试。

根据车辆电气系统的布局和要求，将线束正确地安装在车身各个部位，并进行必要的调整和固定。

最后一步，质量控制与包装。

对于完成安装和调试的线束，进行最后的质量控制。

检查线束的外观质量和工作性能，确保线束没有松动、漏线和损坏。

完成质量控制后，可以进行线束的包装和出货。

以上就是汽车电线束的工艺流程。

昆山汽车线束的生产工艺
昆山汽车线束的生产工艺涉及到多个环节，从零部件采购到成品出库，都需要经过严格的流程控制和质量检验。

以下是昆山汽车线束的生产工艺主要流程：
1. 零部件采购：昆山汽车线束的零部件采购主要包括导线、绝缘套管、接头等。

采购过程需要根据客户要求和产品规格进行选择和筛选，确保所有零部件符合质量标准和生产要求。

2. 切割和绞线：将采购回来的导线进行切割和绞线，以满足不同线束的长度和精度要求。

3. 绕线和固定：将绞好的导线进行绕线和固定，生成成型线束。

在这个过程中需要使用绝缘套管、接头等进行加工和固定，确保线束的稳定性和可靠性。

4. 绝缘处理和测试：将成型的线束进行绝缘处理，以确保产品的安全性和可靠性。

同时需要进行多项测试和检验，包括电阻测试、绝缘测试、电气测试等。

5. 包装和出库：将经过检验和测试的线束进行包装和出库，确保产品的完整性和质量。

昆山汽车线束的生产工艺需要严格按照ISO/TS16949质量管理
体系进行控制和管理，确保产品的质量和可靠性。

同时需要不断优化和改进生产工艺，以提高生产效率和降低成本。

- 1 -。

线束主要生产工艺线束是由电线、电缆和连接器组成的一种复合零部件，广泛应用于汽车、电子设备、航空航天等领域。

线束的主要生产工艺包括导线裁剪、绝缘去除、端子压接、注胶、组装等环节。

首先是导线裁剪。

导线是线束的基础材料，根据设计要求，将导线切割成需要的长度。

传统的导线裁剪方式是手工剪切，但随着自动化技术的发展，现在多数公司采用自动化设备进行导线裁剪，提高生产效率和质量。

绝缘去除是线束生产中的重要一步。

导线通常被包裹在绝缘材料中，为了能够进行后续的连接工作，需要将绝缘材料去除。

常见的绝缘去除方式有机械剥皮和热剥皮两种。

机械剥皮是通过机械设备将绝缘材料切割或剥离，热剥皮则是利用热力将绝缘材料熔化，并通过机械设备将其去除。

端子压接是线束生产中的关键步骤之一。

通过将导线与连接器端子进行压接，将导线与连接器紧密连接，确保电流的传输和信号的稳定。

端子压接通常采用压接机进行，通过设定合适的压力和时间，将导线牢固地与端子连接在一起。

注胶是线束生产中的重要环节之一。

注胶可以提高线束的防水、耐高温等性能，保护导线和连接器。

目前常用的注胶材料有热熔胶和冷冻胶两种。

热熔胶是通过加热使其熔化，然后注入线束中，冷却后形成胶体。

冷冻胶则是通过低温冷冻将其固化。

最后是组装。

组装是将经过前述工艺的导线、电缆和连接器进行装配，形成成品线束。

组装工艺通常包括导线的穿线、连接器的固定和整体的包装等步骤。

穿线是将导线按照设计要求依次穿过连接器，连接器固定是将连接器与线束的其它部分固定在一起，通常采用胶粘剂、扣子等方式。

最后，将整个线束进行包装，以保护线束免受外界环境的影响。

线束生产工艺的优化和创新对于产品质量和生产效率至关重要。

随着科技的进步，越来越多的自动化设备被应用到线束生产中，提高了生产效率和一致性。

此外，研发新型的注胶材料和连接技术，也有助于提升线束的性能和可靠性。

总的来说，线束的生产工艺涉及导线裁剪、绝缘去除、端子压接、注胶和组装等环节。
