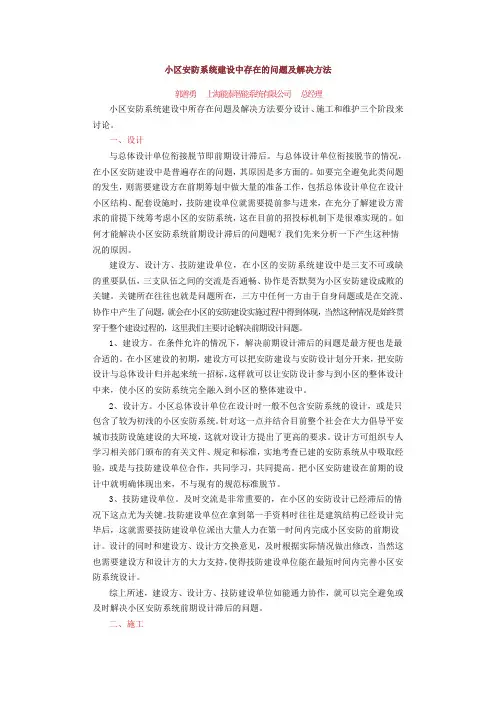

小区安防系统建设中存在的问题及解决方法郭善勇上海能泰智能系统有限公司总经理小区安防系统建设中所存在问题及解决方法要分设计、施工和维护三个阶段来讨论。
一、设计与总体设计单位衔接脱节即前期设计滞后。
与总体设计单位衔接脱节的情况,在小区安防建设中是普遍存在的问题,其原因是多方面的。
如要完全避免此类问题的发生,则需要建设方在前期筹划中做大量的准备工作,包括总体设计单位在设计小区结构、配套设施时,技防建设单位就需要提前参与进来,在充分了解建设方需求的前提下统筹考虑小区的安防系统,这在目前的招投标机制下是很难实现的。
如何才能解决小区安防系统前期设计滞后的问题呢?我们先来分析一下产生这种情况的原因。
建设方、设计方、技防建设单位,在小区的安防系统建设中是三支不可或缺的重要队伍,三支队伍之间的交流是否通畅、协作是否默契为小区安防建设成败的关键。
关键所在往往也就是问题所在,三方中任何一方由于自身问题或是在交流、协作中产生了问题,就会在小区的安防建设实施过程中得到体现,当然这种情况是始终贯穿于整个建设过程的,这里我们主要讨论解决前期设计问题。
1、建设方。
在条件允许的情况下,解决前期设计滞后的问题是最方便也是最合适的。
在小区建设的初期,建设方可以把安防建设与安防设计划分开来,把安防设计与总体设计归并起来统一招标,这样就可以让安防设计参与到小区的整体设计中来,使小区的安防系统完全融入到小区的整体建设中。
2、设计方。
小区总体设计单位在设计时一般不包含安防系统的设计,或是只包含了较为初浅的小区安防系统。
针对这一点并结合目前整个社会在大力倡导平安城市技防设施建设的大环境,这就对设计方提出了更高的要求。
设计方可组织专人学习相关部门颁布的有关文件、规定和标准,实地考查已建的安防系统从中吸取经验,或是与技防建设单位合作,共同学习,共同提高。
把小区安防建设在前期的设计中就明确体现出来,不与现有的规范标准脱节。
3、技防建设单位。
及时交流是非常重要的,在小区的安防设计已经滞后的情况下这点尤为关键。
周界报警监控软件V1.0用户手册上海申达自动防范系统工程有限公司2010年11月目录1.软件产品综述 (2)2.软件功能概述 (3)2.1 设置 (3)2.2 运行 (3)2.3 查询 (3)3.安装说明 (4)3.1 运行环境 (4)3.2 安装步骤 (4)3.3 运行程序 (5)4.使用说明 (6)4.1 登录界面 (6)4.2 主界面 (6)4.3 系统设置 (11)4.4 查询历史记录 (14)1.软件产品综述周界报警监控软件V1.0是一款应用于由申达公司生产的TRX-100ZN泄漏电缆入侵探测器组成的周界系统的上位机报警软件。
该系统通过RS485将上位机与TRX-100ZN泄漏电缆入侵探测器连接起来,如下图所示。
该款软件主要是将RS485所连接的TRX-100ZN泄漏电缆入侵探测器的报警信息通过声音、图形显示在控制室内的前端的电脑平台上,以便于用户及时处理。
该软件除了可以对各个终端撤布防以外,还拥有校正时间,参数上传,参数还原等功能。
其中参数上传通过电脑可以收集终端的TRX-100ZN泄漏电缆入侵探测器上的参数,并在需要的时候可以将这些参数通过参数还原功能逐一或者全部下传到各终端上。
此外报警记录也可以通过时间,防区以及事件名称等方式查询,产生列表。
另外此款软件拥有地图编辑及显示功能。
可以将地图的各个防区的四种不同的状态—布防、撤防、报警和故障编辑于地图之上,在发生相应的情况时,显示这个状态,以达到清晰直观的效果。
2.软件功能概述2.1设置:①权限设置:分为三级权限,由低到高分别为:来宾、操作员、管理员。
来宾的权限为:移动、缩放主界面的地图的权限;操作员的权限:除以上功能外,还有校正时间、防区设置、参数上传和参数还原的权限;管理员的权限:除以上功能外,还有查询历史记录和系统设置的权限。
②防区以及地图设置可以添加、删除、修改防区的信息;可以自由插入或删除已经制作好的地图;可以在地图上插入代表某一防区的位图,并可以移动到相应的位置;③系统设置可以改变通信的端口号;可以选择巡检的时间间隔;可以选择参数上传的时间间隔。
一、判断1、入侵报警系统中使用的设备必须符合国家法律法规和现行强制性标准的要求,但不必经法定机构检验或认证合格。
(×)2、主动式红外入侵探测器是由发射装置和接收装置两部份组成。
(√)3、入侵报警系统允许有少量的漏报警情况。
(×)4、在入侵报警系统中,在撤防状态下,系统可以对探测器的报警状态做出响应。
(×)5、在入侵报警系统中,在设防状态下,当探测器探测到有入侵发生或触动紧急报警装置时,报警控制设备应显示出报警发生的区域或地址。
(√)二、单选1、在标准GA/T74中,报警开关的图形符号为:( A )A:B:C:D:2、在标准GA/T74中,紧急按扭开关的图形符号为:( D )A:B:C:D:3、( D )是出入口控制系统的通俗称谓A:安防系统B:视频系统C:报警系统D:门禁系统4、在入侵报警系统中,需要进行实体防护或/和电子防护的某区域的边界所指的是( A )A:周界B:监视区C:防护区D:禁区5、某公司财务室为了加强防范,在保险柜上安装了门磁报警系统,非法打开保险柜门后,报警系统自动向保安值班室发出电话报警,经安全专家检测,非法打开此种型号保险柜最快需要7分钟,掠取财物逃离现场需要三分钟,报警信息传到保安室需要30秒,保安跑步到现场需要5分钟,专家判定此技防方案( A )。
A:不合格;B:合格;6、按探测器的警戒范围来分,开关式探测器属于( A )。
A:点控制型探测器;B:线控制型探测器;C:面控制型探测器;D:空间控制型探测器;7、可以探测到各种入侵方式,如爆炸、焊枪、锤击、电钻、电锯、水压工具等所引发的振动信号,但防范区内人员的正常走动不会引起误报的探测器是( C )。
A:机械式振动探测器;B:惯性棒电子式振动探测器;C:电子式全面型振动探测器;D:声控探测器;8、当需要用磁控常闭开关去警戒多个门、窗时,干簧管的连接方式应为( B )。
A:并联;B:串联;C:并联或串联均可;D:都不对;9、双技术探测器又称为双鉴器或复合式探测器。
泄漏电缆入侵探测器
使用说明书
欧脉电子科技发展有限公司北京分公司
2012年6月
安全注意事项
切勿在雷雨闪电期间安装施工;
切勿将主控器直接安装于潮湿场所;
在安装使用本产品之前,对工作人员应预先作好安全教育,技术培训;
本产品在通电工作状态内部有交流220V高电,非专业人员绝不允许在通电状态打开主机;
必须确认主机交流220V电源切断的状态下才可以更换保险丝;
本产品主机电缆输出端有高频大功率信号输出,输入端为高灵敏接收电路接口,只有当确认两根电缆可靠连接后,才可以开启主机电源;
本产品一旦出现异常情况,应先切断电源,再作检查分析,防止故障扩大,按规定保修。
一、用途
OM-100型泄漏电缆入侵探测器是一种室外周界入侵探测设备。
它主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站(包括核电站)、军事目标等重要建筑物外围地表浅埋式入侵探测器。
亦可用在野外地形较为复杂的地方(如高低不平的山区及周界转角等),以达到有效安全防范的目的。
二、特点
可全天候工作,探测电缆埋入地表安装隐蔽,可按周界形状轮廓敷设。
对防范区内的绿化植物不需去除。
抗震动、适用范围广泛。
三、技术性能
工作电压:交流220V
输出形式:继电器触点,开路报警,
警戒长度:100米
泄漏电缆安置间距:建议1.5米左右
泄漏电缆安置深度:3~10厘米(根据介质情况)
报警方式:触点
消耗功率:不大于15VA(不加恒温器环境下)
环境温度:电缆:-40℃~+60℃
主机:-10℃~+40℃(不加恒温器)
-40℃~+40℃(加恒温器)
四、系统概述
1.构成
该系统由探测器主机和两根专用泄漏电缆两部分组成。
探测器主机由电源单元、发射单元、接收单元、信号处理单元和检测单元组成。
在要求低温环境下使用的主机带有组合恒温单元。
作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。
非泄漏电缆每根标称长度为10米,泄漏电缆每根标称长度为100米。
2.框图
3.工作原理
发射单元产生高频能量馈入发送用的泄漏电缆中,并在电缆中传输。
当能量沿电缆传送时,部分能量通过泄漏电缆的泄缝漏入空间,在被警戒空间范围内建立电磁场,其中一部分能量被安装在附近的接收用
的泄漏电缆接收,形成收发能量直接耦合。
当入侵者进入两根电缆形成的感应区内时,这部分电磁能量受到扰动,引起接收信号的变化,这个变化的信号经放大处理后被检测出来,并推动报警指示灯点亮,同时使继电器触点打开。
五、安装说明
1.主机的安装
主机稳固的安装在墙壁或固定物上,如安装在室外需在主机外加罩防水保护机箱。
2.电缆埋设
将泄漏电缆安装在被警戒区域周界处,单机的警戒区域边界长为100米,两根泄漏电缆平行安置间距为1~3米(建议1.5米),埋设深度可根据介质情况而定:一般水泥地埋深3~7厘米,泥土地埋深10-20厘米左右。
为了确保系统的正常工作,在埋设前先将电缆以适当间距放置在地上,然后接上主机通电后进行步行测试,工作正常后,最后在电缆测试好的位置就地埋设(建议为防止日后地表作业,如:锄草绿化损伤电缆,请把泄漏电缆穿在PVC管中进行埋设)
当OM-100多套连接使用时,规范用法是相邻两套电缆首尾相接。
由于泄漏电缆始端存在3米左右过渡区,为确保相邻两套连接探测器接合区域可靠探测,在安装时应保证相邻两套泄漏电缆首尾间有3米左右重叠区,并且使两套电缆间在重叠区保持有0.3米左右的间隔(注意:每台主机有左右两个电缆端口,只有同是连接左端口或右端口的电缆可以重叠)。
同时相邻两套的泄漏电缆的主机的工作频率应错开,即选择编号最后不同字母的泄漏电缆的主机。
如:编号xx-xxxA或xx-xxxB等。
其放置方式如下图:
220V电源线、信号线
六、调试说明
1.检查系统
(1)电缆检查:
用万用表分别测量两根泄漏电缆中心导体与外导体间阻值,正确阻值应是80欧姆左右。
(2)主机检查:
开机前应在发射单元高频输出插座上接一个75欧姆负载(随机已装),以防主机加电时由于空载而损坏发射单元中的部件,然后检查机内连接收发单元的高频电缆上两只插头L8-KF5是否与相应的高频
插座连接好,再查接收、发射信号处理、电源、检测等单元的插头座是否连接好。
2.系统调试、步行测试
首先测量泄漏电缆的阻值约为80Ω左右,再将万用表调到最大电阻挡,测量电缆的外层与大地的绝缘阻值是否无穷大,检查安装时电缆是否受损。
其次去掉发射单元上的75Ω负载,然后把收发电缆分别与主机收发单元电缆可靠连接,可以用随机附送的扳手适当扳紧,并把电缆固定到电缆架上。
接通电源,红、绿、黄三只电源指示灯同时亮(如有一只不亮请马上断开220V交流电源,主机送返修),等系统电路稳定后,预热一分钟左右:
a.按下“发射”键,μA表指示大于25为发射单元正常
b.按下“接收”键,μA表指示AGC输出值
c.按下“报警”键,μA表指示25左右并有微微抖动,当有人在电缆上走动时表针大幅度摆动,并介
调板上红、绿灯指示灯被点亮
(a、b提出μA表指示值仅为参考的数据)
在警戒区域均匀选10~15个测试点,步行通过泄漏电缆,同时观察各点上信号指针摆动幅度,机内红色、绿色指示灯亮(红色灯亮为一般报警,红、绿色灯同时亮为大信号报警),并检查是否可靠报警,否则适当调大灵敏度达到可靠报警的要求。
对第一个测试点进行测试后应远离泄漏电缆2—3米,当进行第二点测试时,两点测试间隔时间应不少于3秒。
注:a.电缆必须按规定要求埋设,其中非泄漏电缆允许埋设较深;
b.灵敏度电位器顺时针为调高,逆时针为调低,电位器触点已调至中间位置(灵敏度电位器在右
边机箱介调板的右上方为一个多圈电位器);
c.调试完成后将机壳合上,旋紧螺栓;
七、注意事项:
1.两根电缆不应互相交叉和靠近安装、多余的电缆应剪掉。
(包括非泄漏电缆)
2.电源线与信号线不能和泄漏电缆并行靠近安置,相互之间的距离应大于30厘米。
3.为了防止警戒区附近行使的汽车及行人对泄漏电缆探测器的影响而造成不必要的报警,警戒电缆埋
设的位置距离公路大于4米,距离人行道2米以上。
错误
错误
错误
正确
八、电缆连接头的制作
1.电缆插头的制作(由供方提供)
OM-100系统包含两根电缆,每根电缆由长度100米的泄漏电缆和标称长度10米的非泄漏电缆组成。
泄漏电缆与非泄漏电缆用密封了的连接插头座为分界,在实地使用时非泄漏电缆所需长度,由用户根据主机安装位置与安装在警戒区的泄漏电缆始端位置的距离,并留适当余量后确定(但最长不能超过40米,若需超过10米标称长度时在订货合同中需明确)。
若要使用非标称长度的非泄漏电缆时,用户需自己安装接头(接头由供方提供)。
制作接头时应先把接头紧固附件穿入到电缆上,然后把接头的心针插入伸出长度为1厘米左右的中心导体上,再把支撑塑体(凸形)插入心针,最后再把接头的外导体壳插入电缆外导体里层。
为使安装方便,系统备有安装接头用的中空凸形模具供使用。
安装好的接头中心导体应伸出接头外导体端面2毫米左右,以保证插头与插座接触良好,再用紧固环,把接头与电缆紧固在一起。
最后,检查一次电缆阻值是否为75~80Ω。
注:若用热吹风机适当加热电缆接插头处的端头,更便于插头插入电缆外导体里层。
2.电缆接头防护层制作
按下图要求将电缆线与接头进行连接,然后按下列步骤进行制作。
步骤:
第一步:两层防水胶带
第二步:两层3M胶带
第三步:两层防水胶带
第四步:两层3M胶带
第五步:硅胶层
第六步:热缩管层。
