《入侵探测器通用技术条件》

公共安全行业标准发布时间：0000-00-00 点击次数：260公共安全行业标准一安全防范报警类1 GB 10408—89 《入侵探测器通用技术条件》本标准规定了入侵探测器的通用技术要求和试验方法，是设计、制造入侵探测器及制定各类入侵探测器技术条件的基本依据。

2 GB 10408.2—89 《超声波入侵探测器》本标准规定了超声波入侵探测器的技术要求和试验方法。

本标淮适用于安装在室内的入侵报警系统的超声波入侵探测器。

3 GB 10408.3—89 《微波入侵探测器》本标准规定了使用在建筑物内的入侵报警系统的微波多普勒探测器的特殊要求和试验方法，是设计、制造微波入侵探测器的主要依据。

4 GB 10408.4—89 《主动红外入侵探测器》本标准规定了入侵报警系统中主动红外入侵探测器在性能、结构和安装方面的技术要求和试验方法。

本标准适用于室内或室外安装的主动红外入侵探测器。

5 GB 10408.5—89 《被动红外入侵探测器》本标准规定了入侵报警系统中被动红外入侵探测器在性能、结构和安装方面的技术要求和试验方法。

本标准适用于安装在室内的被动红外入侵探测器。

6 GB 10408.6—91 《微波和被动红外复合入侵探测器》本标准规定了在建筑物内使用的入侵报警系统中微波和被动红外复合探测器的技术要求和试验方法，是设计、制造和检验的基本依据。

7 GB 10409—89 《防盗保险柜》本标准规定了装有机械和电子密码锁，并带报警装置的防盗保险柜技术要求与试验方法。

本标准适用于内部容积小于1ｍ3的各种类型的防盗保险柜。

8 GB 12662 —90 《爆炸物销毁器技术条件》本标准规定了爆炸物销毁器的技术条件，是设计、制造、验收爆炸物销毁器的基本依据。

本标准适用于销毁简易包装的爆炸物，销毁时不引发爆炸的爆炸物销毁器。

9 GB 12663—90 《防盗报警控制器通用技术条件》本标准规定了一般民用建筑物内安装的防盗报警控制器的技术要求和试验方法、是设计、制造、验收防盗报警控制器的基本依据。

中华人民共和国国家标准入侵报警系统工程设计规范--------------------------------------------------------------------------------主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中国计划出版社2007北京中华人民共和国建设部公告第586号建设部关于发布国家标准《入侵报警系统工程设计规范》的公告现批准《入侵报警系统工程设计规范》为国家标准，编号为GB 50394—2007，自2007年8月1日起实施。

其中，第3.0.3本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二oO七年三月二十一日前言根据建设部建标[2001]87号文件《关于印发“二o O o至二Oo一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国入侵报警系统工程实践经验的基础上，参考国内外相关行业的工程技术标准，广泛征求国内相关技术专家和管理机构的意见，制定了本规范。

本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。

本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。

本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理，由全国安全防范报警系统标准化技术委员会(SAC／TC100)负责具体技术内容的解释。

在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010———本规范主编单位、参编单位和主要起草人：主编单位：全国安全防范报警系统标准化技术委员会参编单位：中国兵器工业集团第二一二研究所西安北方信息产业有限公司陕西省公安厅科技处主要起草人：李天銮施巨岭刘希清万军金巍目次1总则 (1)2术语 (2)3基本规定 (3)4系统构成 (5)5系统设计 (7)5.1纵深防护体系设计 (7)5.2系统功能性能设计 (7)6设备选型与设置 (10)6.1探测设备………………………………………………(1 o)6.2控制设备………………………………………………(1 2)6-3无线设备………………………………………………(1 2)6.4管理软件 (13)7传输方式、线缆选型与布线 (14)7.1传输方式………………………………………………(1 4)7.2线缆选型……………‘………………………………..(1 4)7.3布线设计 (15)8供电、防雷与接地 (15)9系统安全性、可靠性、电磁兼容性、环境适应性…………(1 8)10监控中心……………………………………附录A设计流程与深度……………………………………附录B常用入侵探测器的选型要求………………………本规范用词说明…-…………………………………………..附：条文说明…………………………………………………1总则1.0.1为了规范入侵报警系统工程的设计，提高入侵报警系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。

1. 主题内容与‎适用范围本标准规定‎了入侵探测‎器的通用技‎术要求和试‎验方法，是设计、制造入侵探‎测器及各类‎入侵探测器‎技术条件的‎基本基础。

本标准适用‎于防盗报警‎系统中使用‎的各类入侵‎探测器，也适用于防‎盗、防火复合系‎统中的入侵‎探测器。

2．引用标准GB420‎8外壳防护等‎级的分类GB683‎3.1 电子测量仪‎器的电磁兼‎容性试验规‎范总则GB683‎3.3 电子测量仪‎器电磁兼容‎性试验规范‎静电放电敏‎感度试验GB683‎3.4 电子测量仪‎器电磁兼容‎性试验规范‎电源瞬间敏‎感度试验GB683‎3.5 电子测量仪‎器电磁兼容‎性试验规范‎辐射敏感度‎试验3．术语3．1 入侵探测器‎i ntru‎s ion detec‎t ors用来探测入‎侵者的移动‎或其他动作‎的电子及机‎械部件所组‎成的装置。

3． 2 电路 high volta‎g e circu‎i t交流电压有‎效值大于3‎0V、直流电压大‎于42.4V,且交流电压‎小于600‎V并具有过‎压限制的电‎路。

3． 3 压电路lo‎w volta‎g e circu‎i t交流电压有‎效值不大于‎30V，直流电压不‎大于42.4V,且输出功率‎不大于10‎0W的电路‎。

3．4 安全电路s‎a fety‎circu‎i t用来避免引‎起火灾、触电或因无‎意碰到活动‎部件而发生‎危险的电路‎。

3．5 警戒状态 stand‎b y condi‎t ion入侵探测器‎接通电源后‎，能探测到入‎侵者并转入‎报警状态。

3．6 报警状态a‎l arm condi‎t ion输出信号表‎明入侵已经‎发生的状态‎。

3．7 故障状态 failu‎r e condi‎t ion探测器不能‎正常工作的‎状态。

3．8 误报警 false‎alarm‎没有入侵者‎，而由于入侵‎探测器本身‎的原因或操‎作不当或环‎境影响而触‎发报警。

3．9 漏报警 leaka‎g e alarm‎入侵已经发‎生，而入侵探测‎器没有给出‎报警信号。

中华人民共和国国家标准——超声波入侵探测器本标准参照采用国际电工委员会IECTC79(秘书处)53号文件(超声波入侵探测器)(1987年版。

)1主题内容与适用范围本标准规定了超声波入侵探测器的技术要求和试验方法。

本标准适用于安装在室内的入侵报警系统的超声波入侵探测器。

超声波入侵探测器除符合GBl0408．1的规定外，还应符合本标准的规定。

2引用标准GBl0408．1 入侵探测器通用技术条件GB4208 外壳防护等级的分类3术语3．1 超声波入侵探测器ultrasonic intrusion detector应用多普勒原理，对移动的人体反射的超声波产生响应引起报警的装置。

3．2 传感器sensor超声波入侵探测器的发射和接收部件。

3．3 超声波辐射ultrasonic radiation频率不小于22kHz的声波辐射。

3．4 探测范围边界boundary of detection coverage当参考目标从不同方向朝着探测器移动而引起报警状态的最远点的集合3．5 最大探测距离maximum detection range从探测范围边界到探测器的最远距离。

4 技术要求超声波应能覆盖所规定的空间范围，能探测到该空间范围内移动的人，探测器应设灵敏度调节装置以根据不同的保护环境和对象调节探测范围的大小。

4．2 性能4．2．1 工作频率探测器的工作频率不小于22kHz。

4．2．2 电源电压额定工作电压如无特殊规定应为12VDC。

4．2．3 探测范围边界表B1试验方案4：6的判决标准表（α=0.20,β=0.20,Dm=2.0）注：相关失效数大于或等于8，一律拒收。

表B2试验方案4：7的判决标准表（α=0.20,β=0.20,Dm=3.0）在正常环境条件下，不调整灵敏度，探测范围应符合产品说明书中给定值，不得超过给定值的25％。

4．2．4 灵敏度参考目标以每秒一步(约0．75m／s)的速度沿轴向从探测器边界处向探测器移动，在3 m或最大探测距离的30％之内(二者中取其小值)应报警；但参考目标的移动小于0．2m不应报警。

微波入侵探测器国家标准中华人民共和国国家标准微波入侵探测器Microwave intrusion detectors本标准参照采用国际电工委员会IEC TC 79 （中央办公室）26号文件《微波入侵探测器》（1988年版） 1 主题内容与适用范围本标准规定了使用在建筑物内的入侵报警系统的微波多普勒探测器的特殊要求和试验方法，是设计、制造微波入侵探测器的主要依据。

微波入侵探测器除符合GB 10408.1 的规定外,还应符合本标准的规定.2 引用标准GB10408.1 入侵探测器通用技术条件.GB4208 外壳防护等级的分类3 术语3.1 微波入侵探测器microwave intrusion detector应用多普勒原理,辐射频率大于9GHZ的电磁波,覆盖一定范围,并能探测到在该范围内移动的人体而产生报警信号的装置.3.2 传感器sensor探测器的发射或接收部件.3.3 微波辐射microwave radiation频率大于9GHZ的电磁波辐射.3.4探测范围边界boundary of detection coverage当参考目标从不同方向朝着探测器移动引起报警状态的最远点的集合.3.5 探测距离detection range在指定的方向上从探测器到探测范围边界的径向距离.4 技术要求4.1 一般要求探测器应由一个或多个传感器和信号处理器组成.探测器应具有能改变探测范围的方法.4.2 性能4.2. 1 工作频率探测器使用的频率应大于9GHZ、而小于15GHZ，其中心频率为10.525GHZ.4.2.2 电源电压额定工作电压如无特殊规定应为12V DC4.2.3 探测范围边界在正常环境条件下,不调整灵敏度,探测器的最大探测范围边界应符合制造厂技术条件的规定,但不得超过该值的25% .4.2.4 探测器灵敏度参考目标从探测范围边界处,沿径向以每秒一步(约0.75m/s)的速度接近探测器,移动3m或最大探测距离的30%之内(二者取其小值),应产生报警;移动小于0.2m不应产生报警.4.2.5 报警状态的恢复产生报警状态后,参考目标停止运动,探测器应在10 s 之内恢复到警戒状态.4.2.6 可探测速度范围可探测速度应在0.3～3 m/s之间.4.2.7 间歇移动报警功能探测器应能探测参考目标的间歇移动.间歇移动距离为5m或最大探测距离的50%以内(二者取其小值),应产生报警.4.2.8 信号线的保护信号线发生断路、短路或并接其他负载，应发出报警信号。

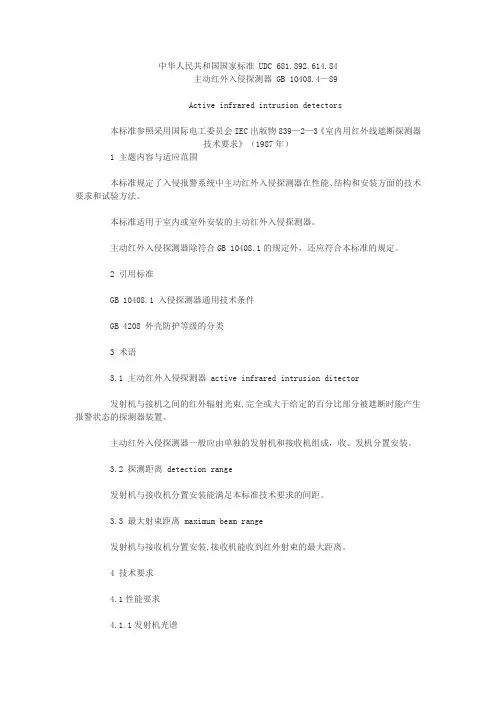

中华人民共和国国家标准 UDC 681.892.614.84主动红外入侵探测器 GB 10408.4—89Active infrared intrusion detectors本标准参照采用国际电工委员会IEC出版物839—2—3《室内用红外线遮断探测器技术要求》（1987年）1 主题内容与适应范围本标准规定了入侵报警系统中主动红外入侵探测器在性能、结构和安装方面的技术要求和试验方法。

本标准适用于室内或室外安装的主动红外入侵探测器。

主动红外入侵探测器除符合GB 10408.1的规定外，还应符合本标准的规定。

2 引用标准GB 10408.1 入侵探测器通用技术条件GB 4208 外壳防护等级的分类3 术语3.1 主动红外入侵探测器 active infrared intrusion ditector发射机与接机之间的红外辐射光束,完全或大于给定的百分比部分被遮断时能产生报警状态的探测器装置。

主动红外入侵探测器一般应由单独的发射机和接收机组成，收、发机分置安装。

3.2 探测距离 detection range发射机与接收机分置安装能满足本标准技术要求的间距。

3.3 最大射束距离 maximum beam range发射机与接收机分置安装,接收机能收到红外射束的最大距离。

4 技术要求4.1性能要求4.1.1发射机光谱发射机的红外辐射光谱应在可见光光谱之外(其波长应大于0.76um)。

4.1.2发射机射束角度发射机应辐射窄射束,在与射束轴线大于15°任意位置处的功密度比射束内任何部分最强点的功率密度应低20dB以上。

4.1.3 接收机接收角度接收机的接收角度，在与接收机光学系统轴线大于15°任意位置处接收到的红外辐射应比在该轴线方向上接收到的辐射衰减20dB以上。

4.1.4 接收机光谱带宽接收机仅对波长大于0.76um的近红外光谱敏感,对波长小于0.76um的灵敏度应至少比光谱带内的最大灵敏度低20dB以上。

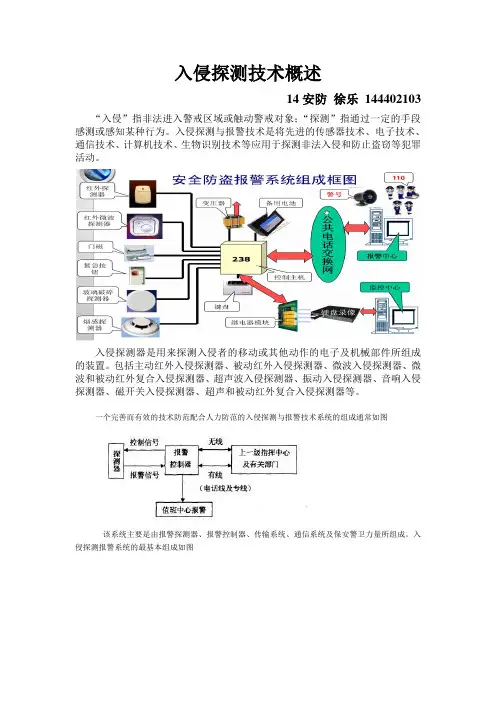

入侵探测技术概述14安防徐乐144402103 “入侵”指非法进入警戒区域或触动警戒对象；“探测”指通过一定的手段感测或感知某种行为。

入侵探测与报警技术是将先进的传感器技术、电子技术、通信技术、计算机技术、生物识别技术等应用于探测非法入侵和防止盗窃等犯罪活动。

入侵探测器是用来探测入侵者的移动或其他动作的电子及机械部件所组成的装置。

包括主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等。

一个完善而有效的技术防范配合人力防范的入侵探测与报警技术系统的组成通常如图该系统主要是由报警探测器、报警控制器、传输系统、通信系统及保安警卫力量所组成。

入侵探测报警系统的最基本组成如图防护对象（单位、部位、目标，protection object）：由于面临风险而需要对其进行保护的对象，通常包括某个单位、某个建（构）筑物或建（构）筑物群，或其内外的某个局部范围以及某个具体的实际目标。

防护区（ protection area）:允许公众出入的、防护目标所在的区域或部位。

禁区（restricted area）：不允许未经授权出入（或窥视）的防护区域或部位。

盲区（blind zone）：在警戒范围内，安防防范手段未能覆盖的区域。

防区（zone）：报警主机对应的一路报警输入，即一路防范的区域。

在路报警输入上可以串联多个报警探测器。

周界（perimeter）：需要进行实体防护或/和电子防护的某区域的边界。

布防（arming）：通过密码或钥匙方法使报警主机进入警戒状态。

撤防（disarming）：通过密码或钥匙方法使报警主机退出警戒状态。

探测（detection）：感知显性风险事件或/和隐形风险事件发生并发出报警的手段。

延迟（delay）：延长或/和推迟风险事件发生进程的措施。

反应（response）：为制止风险事件的发生所采取的快速行动。

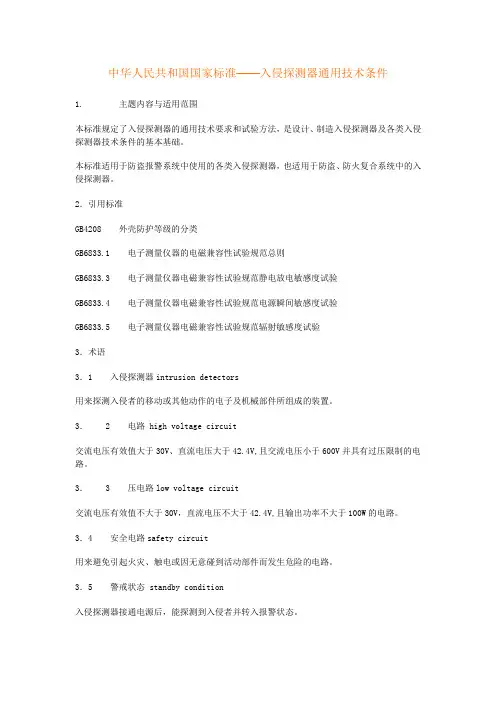

中华人民共和国国家标准——入侵探测器通用技术条件1. 主题内容与适用范围本标准规定了入侵探测器的通用技术要求和试验方法，是设计、制造入侵探测器及各类入侵探测器技术条件的基本基础。

本标准适用于防盗报警系统中使用的各类入侵探测器，也适用于防盗、防火复合系统中的入侵探测器。

2．引用标准GB4208 外壳防护等级的分类GB6833.1 电子测量仪器的电磁兼容性试验规范总则GB6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验GB6833.4 电子测量仪器电磁兼容性试验规范电源瞬间敏感度试验GB6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验3．术语3．1 入侵探测器intrusion detectors用来探测入侵者的移动或其他动作的电子及机械部件所组成的装置。

3． 2 电路 high voltage circuit交流电压有效值大于30V、直流电压大于42.4V,且交流电压小于600V并具有过压限制的电路。

3． 3 压电路low voltage circuit交流电压有效值不大于30V，直流电压不大于42.4V,且输出功率不大于100W的电路。

3．4 安全电路safety circuit用来避免引起火灾、触电或因无意碰到活动部件而发生危险的电路。

3．5 警戒状态 standby condition入侵探测器接通电源后，能探测到入侵者并转入报警状态。

3．6 报警状态alarm condition输出信号表明入侵已经发生的状态。

3．7 故障状态 failure condition探测器不能正常工作的状态。

3．8 误报警 false alarm没有入侵者，而由于入侵探测器本身的原因或操作不当或环境影响而触发报警。

3．9 漏报警 leakage alarm入侵已经发生，而入侵探测器没有给出报警信号。

3．10 参考目标 reference target体重为60±20kg的正常人或模拟物体。

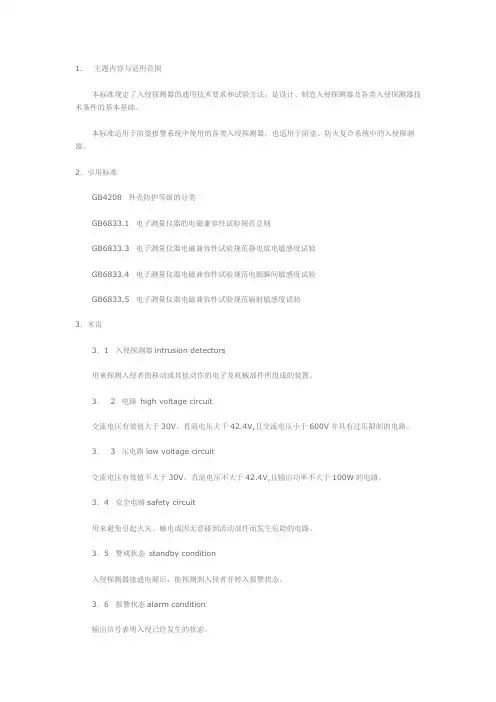

1. 主题内容与适用范围本标准规定了入侵探测器的通用技术要求和试验方法，是设计、制造入侵探测器及各类入侵探测器技术条件的基本基础。

本标准适用于防盗报警系统中使用的各类入侵探测器，也适用于防盗、防火复合系统中的入侵探测器。

2．引用标准GB4208 外壳防护等级的分类GB6833.1 电子测量仪器的电磁兼容性试验规范总则GB6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验GB6833.4 电子测量仪器电磁兼容性试验规范电源瞬间敏感度试验GB6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验3．术语3．1 入侵探测器intrusion detectors用来探测入侵者的移动或其他动作的电子及机械部件所组成的装置。

3． 2 电路high voltage circuit交流电压有效值大于30V、直流电压大于42.4V,且交流电压小于600V并具有过压限制的电路。

3． 3 压电路low voltage circuit交流电压有效值不大于30V，直流电压不大于42.4V,且输出功率不大于100W的电路。

3．4 安全电路safety circuit用来避免引起火灾、触电或因无意碰到活动部件而发生危险的电路。

3．5 警戒状态standby condition入侵探测器接通电源后，能探测到入侵者并转入报警状态。

3．6 报警状态alarm condition输出信号表明入侵已经发生的状态。

3．7 故障状态failure condition探测器不能正常工作的状态。

3．8 误报警false alarm没有入侵者，而由于入侵探测器本身的原因或操作不当或环境影响而触发报警。

3．9 漏报警leakage alarm入侵已经发生，而入侵探测器没有给出报警信号。

3．10 参考目标reference target体重为60±20kg的正常人或模拟物体。

3．11 探测范围area of detection coverage由入侵探测器所防护的区域3．12 探测距离detection range在给定方向从探测器到探测范围边界的距离。
