农田喷灌工程施工方案一、施工概况二、施工对象本施工方案的对象是农田灌溉系统，主要包括水源供应系统、输水管道系统、喷灌设备和控制系统等。
三、施工目标1.提高农田灌溉效率：通过喷灌技术，实现水的集中供给和均匀分配，提高农田灌溉效率，减少用水量。
2.减少用水量和劳动力成本：喷灌技术可以精确地控制水量和喷灌范围，减少用水量，同时减少人工操作，降低劳动力成本。
3.提高农作物产量和质量：喷灌技术可以均匀地灌溉农田，提供充足的水源和养分，提高农作物产量和质量。
四、施工工艺1.水源供应系统：选择合适的水源，包括地下水、河流水或水库水。
根据水源的情况，选择合适的抽水设备和输水管道系统，确保水源供应稳定。
2.输水管道系统：根据农田的布局和喷灌范围，确定输水管道的布设方案。
选择质量优良的塑料管道，确保输水的质量和稳定性。
3.喷灌设备：根据农田的需求，选择合适的喷灌设备，包括喷头、喷雾器等。
根据农作物的需要，调整喷灌设备的喷水量和喷洒范围。
4.控制系统：安装控制系统，包括水泵开关、定时器和传感器等。
通过控制系统，自动控制喷灌设备的运行，实现灌溉的自动化和精确控制。
五、施工方法1.测量：针对农田的不同形状和大小，进行测量，确定喷灌范围和喷灌设备的布设位置。
2.挖掘：按照设计方案，挖掘地下水管道和喷灌设备的安装孔。
3.安装：将水泵、水管、喷灌设备和控制系统等设备安装到预定位置。
确保设备的牢固和稳定。
4.连接：将水管和喷灌设备等进行连接，确保水的畅通和喷灌的有效性。
5.调试：进行灌溉系统的调试，调整喷灌设备的喷水量和喷洒范围，保证灌溉的均匀性和有效性。
6.安全：设置警示标志和防护设施，确保施工过程中的安全和防护。
六、施工步骤1.设计方案：根据农田的实际情况，进行设计方案的编制。
2.施工准备：准备所需设备、材料和人力资源。
3.测量：进行农田的测量工作，确定喷灌范围和设备布设位置。
4.挖掘：根据设计方案，进行地下管道和设备的挖掘工作。
第1篇一、工程概况本工程旨在为某农业灌溉区提供高效、节能、环保的喷灌系统，以提高灌溉效率，节约水资源，改善作物生长环境。
喷灌系统包括水源工程、管道输水工程、喷头布置工程、控制系统及配套设施等。
以下为喷灌系统的施工方案。
二、施工准备1. 施工组织设计- 成立项目施工领导小组，明确项目经理、技术负责人、安全员等岗位职责。
- 制定详细的施工进度计划，确保工程按期完成。
2. 施工人员培训- 对施工人员进行专业培训，包括施工技术、安全操作规程、工程质量标准等。
- 对施工人员进行安全技术交底，确保施工安全。
3. 材料设备准备- 根据施工图纸和工程量清单，准备所需的材料、设备。
- 对材料设备进行检验，确保质量符合要求。
4. 施工现场准备- 清理施工现场，确保施工环境安全、整洁。
- 设置临时设施，如办公室、仓库、材料堆场等。
三、施工工艺1. 水源工程- 水源选择：选择合适的水源，如河流、湖泊、水库等。
- 取水构筑物：根据水源情况，设计取水构筑物，如泵房、渠道等。
- 施工要点：确保取水构筑物结构稳定，防渗漏，满足灌溉需求。
2. 管道输水工程- 管道材料：选择合适的管道材料，如PVC管、PE管等。
- 管道铺设：按照设计图纸，进行管道铺设，确保管道平直、无扭曲。
- 施工要点：管道连接处要牢固，避免渗漏；管道坡度应符合设计要求。
3. 喷头布置工程- 喷头选择：根据作物类型、灌溉面积等因素，选择合适的喷头。
- 喷头布置：按照设计图纸，进行喷头布置，确保喷头分布均匀。
- 施工要点：喷头安装牢固，方向正确，喷洒范围符合要求。
4. 控制系统及配套设施- 控制系统：选择合适的控制系统，如PLC控制、计算机控制等。
- 配套设施：包括阀门、过滤器、压力表等。
- 施工要点：控制系统安装牢固，操作简便；配套设施齐全，运行正常。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。
2. 施工质量：严格按照施工工艺进行施工，确保工程质量。
喷灌施工方案和施工方法施工工艺及流程：灌溉工程施工主要是与绿化工程相配合，道路工程与绿化灌溉工程有路线交叉。
在道路工程施工时，灌溉工程的输水管道、控制线缆的过路保护设施必须在道路路基铺设之前进行施工。
灌溉工程前期进场工作完成后，首先进行放线。
灌溉测量放线时，甲方必须提供地下管线图，并向测量放线技术人员进行技术交底工作。
为防止灌溉管道在绿化种植过程中被破坏，在绿化工程中种植乔木以后或在绿化树木定点放线后，方能进行灌溉管道工程施工。
管道首先进行灌溉主管道及线缆的放线、开挖及铺设等工作，及其附属设施（各种阀门、井体、镇墩等）的安装、砌筑等；绿化树木种植完成后，进行支管道的工程施工工作，以便于绿化工程进行草坪以及花卉的种植；管道铺设工程同时进行其它主管道试压、管道冲洗以及管沟的回填工作；在种植草坪之前完成喷头的安装工作。
在输水工程进行的同时，进行中央控制系统、泵站的安装，应保证绿化种植的用水要求。
即灌溉工程要在施工的同时提供绿化用水。
施工方案：1、过路套管的安装套管要伸出道路两侧各0.5米，按设计要求的位置、管径及埋深在铺设正式路之前预埋。
2、放样施工前应依照预定的施工顺序将要施工的绿化区域按图纸进行放样，并由监理工程师核定。
管线沟不论主管沟或支管沟均敷石灰线，可以根据现场的情况对图纸的管线进行适当调整。
快速取水阀的位置，设黄旗标志竿。
进排气阀位置设置，设蓝旗标志竿。
干管检修阀的位置以石灰做40cm×40cm正方形的白方块。
混凝土镇墩的位置以石灰做10cm宽、50cm长的十字。
放样前需指定专人与设计工程师研讨施工方法，放样过程中该专人应随时与设计工程师密切配合磋商以确定灌溉系统排列的方式，放样完成后由设计工程师核定后方可施工。
放样之初各标识点应先以长于100cm的标桩将各点表示于地面，待石灰线完成后不重要的可视需要拔除重复使用。
另外，废除之桩位或石灰记号必须于当天消除不得留待隔日。
放样过程中对原设计的管线走向修改必须与设计工程师协商后方可确定。
第1篇一、项目背景随着农业现代化进程的加快，提高农业生产效率、保障粮食安全成为我国农业发展的重点。
喷灌技术作为一种高效节水灌溉方式，广泛应用于农业生产中。
本方案针对工程农用喷灌施工，提出以下施工方案。
二、施工准备1. 设计方案：根据项目实际情况，制定详细的喷灌设计方案，包括灌溉区域、喷灌设备选型、喷头布局、管道布置等。
2. 材料设备：准备施工所需的各类材料，如管道、喷头、阀门、过滤器、水泵、动力设备等。
3. 施工队伍：组建专业施工队伍，确保施工质量。
4. 施工场地：对施工场地进行平整、清理，确保施工顺利进行。
三、施工步骤1. 土壤勘测：对灌溉区域进行土壤勘测，了解土壤类型、土壤肥力、土壤渗透性等，为喷灌设计提供依据。
2. 管道安装：按照设计要求，进行管道布置和连接。
管道应选用耐腐蚀、抗压强度高的材料，确保管道安全运行。
3. 喷头安装：根据喷头布局，将喷头安装在管道上。
喷头应选用与灌溉区域相适应的型号，确保喷灌效果。
4. 控制系统安装：安装控制系统，实现喷灌自动化。
控制系统应具备远程控制、实时监测、故障报警等功能。
5. 水泵及动力设备安装：按照设计要求，安装水泵及动力设备，确保灌溉系统正常运行。
6. 系统调试：对灌溉系统进行调试，确保喷灌效果符合设计要求。
7. 系统验收：完成施工后，对灌溉系统进行验收，确保工程质量。
四、施工注意事项1. 施工过程中，严格按照设计方案进行施工，确保施工质量。
2. 注意管道连接的牢固性，防止漏水现象发生。
3. 在安装喷头时，确保喷头与管道的连接紧密，避免喷头脱落。
4. 施工过程中，注意安全防护，确保施工人员安全。
5. 完成施工后，对灌溉系统进行保养，延长使用寿命。
五、施工进度安排根据项目实际情况，制定施工进度计划，确保工程按期完成。
六、质量保证措施1. 施工过程中，严格按照施工规范和质量标准进行施工。
2. 对施工过程中的关键环节进行监督检查，确保施工质量。
3. 对已完成施工的工程进行验收，确保工程质量符合要求。

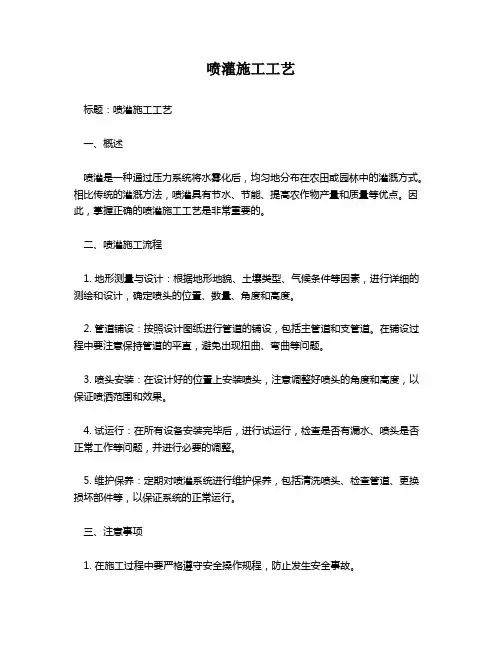

喷灌施工工艺
标题：喷灌施工工艺
一、概述
喷灌是一种通过压力系统将水雾化后，均匀地分布在农田或园林中的灌溉方式。
相比传统的灌溉方法，喷灌具有节水、节能、提高农作物产量和质量等优点。
因此，掌握正确的喷灌施工工艺是非常重要的。
二、喷灌施工流程
1. 地形测量与设计：根据地形地貌、土壤类型、气候条件等因素，进行详细的测绘和设计，确定喷头的位置、数量、角度和高度。
2. 管道铺设：按照设计图纸进行管道的铺设，包括主管道和支管道。
在铺设过程中要注意保持管道的平直，避免出现扭曲、弯曲等问题。
3. 喷头安装：在设计好的位置上安装喷头，注意调整好喷头的角度和高度，以保证喷洒范围和效果。
4. 试运行：在所有设备安装完毕后，进行试运行，检查是否有漏水、喷头是否正常工作等问题，并进行必要的调整。
5. 维护保养：定期对喷灌系统进行维护保养，包括清洗喷头、检查管道、更换损坏部件等，以保证系统的正常运行。
三、注意事项
1. 在施工过程中要严格遵守安全操作规程，防止发生安全事故。
2. 施工前应详细阅读产品说明书，了解设备的性能和使用方法。
3. 对于复杂的地形和土壤条件，可能需要采用特殊的施工方法和技术。
4. 施工完成后，应及时清理现场，保持环境整洁。
四、结语
喷灌施工工艺是一项技术性强、要求高的工作，需要有专业的知识和技能。
只有正确地掌握了喷灌施工工艺，才能有效地利用水资源，提高农作物的产量和质量，实现农业生产的可持续发展。
一、工程概况1. 工程名称：某园林绿化喷灌工程2. 工程地点：某市某区某公园3. 工程规模：占地面积约20万平方米4. 工程内容：喷灌系统安装、调试及试运行二、施工准备1. 技术准备：熟悉喷灌系统设计图纸，了解喷灌设备性能及安装要求。
2. 材料准备：按照设计要求，备齐各类喷灌设备、管道、阀门、过滤器等材料。
3. 人员准备：组织专业施工队伍，明确各岗位人员职责。
三、施工工艺1. 喷灌系统安装（1）放线定位：根据设计图纸，确定喷灌设备安装位置，并做好标记。
（2）管道铺设：按照设计要求，铺设主管道和支管道，确保管道连接牢固、平直。
（3）喷头安装：根据喷头规格和安装要求，将喷头安装在管道上，并调整喷头方向。
（4）阀门安装：按照设计要求，安装阀门，确保阀门启闭灵活、无泄漏。
（5）过滤器安装：安装过滤器，确保过滤器性能符合设计要求。
2. 喷灌系统调试（1）系统冲洗：对喷灌系统进行冲洗，清除管道内的杂质和锈蚀物。
（2）喷头调试：调整喷头方向和射程，确保喷头覆盖范围均匀。
（3）系统试运行：启动喷灌系统，观察各部分运行情况，确保系统运行正常。
四、施工进度安排1. 第1周：完成喷灌系统设备进场、材料准备、人员组织等工作。
2. 第2-3周：完成喷灌系统管道铺设、阀门安装、过滤器安装等工作。
3. 第4周：完成喷头安装、系统冲洗、喷头调试等工作。
4. 第5周：完成喷灌系统试运行，确保系统运行正常。
五、质量控制措施1. 严格按照设计要求进行施工，确保施工质量。
2. 加强对施工人员的培训，提高施工技能。
3. 对材料进行严格检验，确保材料质量合格。
4. 加强施工过程中的检查和验收，发现问题及时整改。
六、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
2. 严格遵守施工现场管理制度，确保文明施工。
3. 加强对施工人员的安全教育，提高安全意识。
4. 做好施工现场环境保护工作，减少施工对环境的影响。
七、施工组织管理1. 成立项目经理部，负责施工组织、协调和控制。

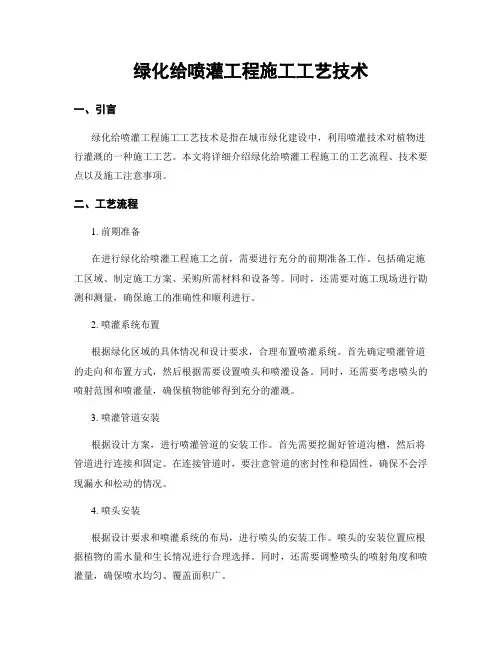

绿化给喷灌工程施工工艺技术一、引言绿化给喷灌工程施工工艺技术是指在城市绿化建设中，利用喷灌技术对植物进行灌溉的一种施工工艺。
本文将详细介绍绿化给喷灌工程施工的工艺流程、技术要点以及施工注意事项。
二、工艺流程1. 前期准备在进行绿化给喷灌工程施工之前，需要进行充分的前期准备工作。
包括确定施工区域、制定施工方案、采购所需材料和设备等。
同时，还需要对施工现场进行勘测和测量，确保施工的准确性和顺利进行。
2. 喷灌系统布置根据绿化区域的具体情况和设计要求，合理布置喷灌系统。
首先确定喷灌管道的走向和布置方式，然后根据需要设置喷头和喷灌设备。
同时，还需要考虑喷头的喷射范围和喷灌量，确保植物能够得到充分的灌溉。
3. 喷灌管道安装根据设计方案，进行喷灌管道的安装工作。
首先需要挖掘好管道沟槽，然后将管道进行连接和固定。
在连接管道时，要注意管道的密封性和稳固性，确保不会浮现漏水和松动的情况。
4. 喷头安装根据设计要求和喷灌系统的布局，进行喷头的安装工作。
喷头的安装位置应根据植物的需水量和生长情况进行合理选择。
同时，还需要调整喷头的喷射角度和喷灌量，确保喷水均匀、覆盖面积广。
5. 喷灌设备调试在完成喷灌管道和喷头的安装后，需要进行喷灌设备的调试工作。
包括检查管道连接是否坚固、喷头是否正常工作以及喷灌系统是否具备正常的供水和排水功能等。
通过调试，确保喷灌系统的正常运行。
6. 灌溉管理在喷灌系统正常运行后，需要进行灌溉管理工作。
包括制定合理的灌溉计划、控制喷灌时间和水量、定期检查和维护喷灌设备等。
通过科学管理，确保植物得到适量的灌溉，促进其健康生长。
三、技术要点1. 喷灌系统设计在进行绿化给喷灌工程施工之前，需要进行喷灌系统的设计工作。
设计时应考虑植物的需水量、土壤水分状况、气候条件等因素，合理确定喷头的布置和喷灌量。
同时，还需要考虑喷灌系统的供水和排水条件，确保喷灌系统的正常运行。
2. 喷头选择在进行喷头的选择时，需要根据植物的需水量和生长情况进行合理选择。
第1篇一、工程概况本工程为某农业灌溉项目，位于我国XX地区，占地面积约XX平方公里。
项目旨在通过喷灌系统提高灌溉效率，降低水资源浪费，实现农业现代化。
喷灌系统包括水源工程、管道工程、喷头工程、控制系统等部分。
本方案将详细阐述喷灌系统的施工方案。
二、施工准备1. 施工组织设计成立专门的施工项目部，负责整个工程的组织、协调和管理工作。
项目部下设工程部、质量部、安全部、物资部等部门，明确各部门职责，确保工程顺利进行。
2. 施工人员培训对施工人员进行专业培训，包括施工工艺、安全操作规程、设备使用等，确保施工人员具备相应的专业技能。
3. 施工材料及设备准备根据施工图纸和工程量清单，提前准备所需材料及设备，确保施工过程中材料充足、设备正常运行。
4. 施工现场准备清理施工现场，平整土地，搭建临时设施，确保施工环境满足要求。
三、施工工艺1. 水源工程（1）水源选择：根据地形、水源条件等因素，选择合适的水源，如水库、河流、地下水等。
（2）水源工程主要包括取水构筑物、输水管道、泵房等。
（3）施工要点：严格按照设计要求施工，确保取水构筑物、输水管道、泵房等结构安全、稳定。
2. 管道工程（1）管道材质：根据水源、地形、土壤等因素，选择合适的管道材质，如PVC、PE等。
（2）管道布置：按照设计图纸，合理布置管道走向，确保管道连接紧密、无渗漏。
（3）施工要点：严格控制管道铺设质量，确保管道连接牢固、坡度合理、无扭曲。
3. 喷头工程（1）喷头选择：根据灌溉要求、地形地貌等因素，选择合适的喷头类型，如旋转喷头、固定喷头等。
（2）喷头布置：按照设计图纸，合理布置喷头位置，确保喷头覆盖范围均匀。
（3）施工要点：严格控制喷头安装质量，确保喷头安装牢固、角度正确。
4. 控制系统（1）控制系统组成：包括控制器、传感器、执行器等。
（2）系统功能：实现灌溉自动化、智能化，提高灌溉效率。
（3）施工要点：严格控制控制系统安装质量，确保系统运行稳定、可靠。

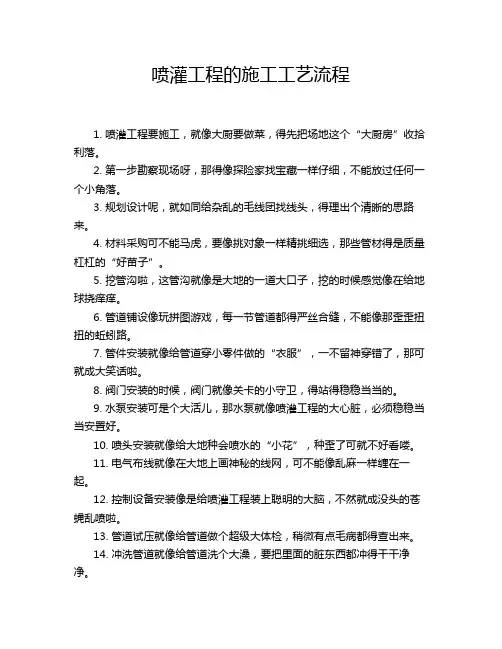

喷灌工程的施工工艺流程
1. 喷灌工程要施工，就像大厨要做菜，得先把场地这个“大厨房”收拾利落。
2. 第一步勘察现场呀，那得像探险家找宝藏一样仔细，不能放过任何一个小角落。
3. 规划设计呢，就如同给杂乱的毛线团找线头，得理出个清晰的思路来。
4. 材料采购可不能马虎，要像挑对象一样精挑细选，那些管材得是质量杠杠的“好苗子”。
5. 挖管沟啦，这管沟就像是大地的一道大口子，挖的时候感觉像在给地球挠痒痒。
6. 管道铺设像玩拼图游戏，每一节管道都得严丝合缝，不能像那歪歪扭扭的蚯蚓路。
7. 管件安装就像给管道穿小零件做的“衣服”，一不留神穿错了，那可就成大笑话啦。
8. 阀门安装的时候，阀门就像关卡的小守卫，得站得稳稳当当的。
9. 水泵安装可是个大活儿，那水泵就像喷灌工程的大心脏，必须稳稳当当安置好。
10. 喷头安装就像给大地种会喷水的“小花”，种歪了可就不好看喽。
11. 电气布线就像在大地上画神秘的线网，可不能像乱麻一样缠在一起。
12. 控制设备安装像是给喷灌工程装上聪明的大脑，不然就成没头的苍蝇乱喷啦。
13. 管道试压就像给管道做个超级大体检，稍微有点毛病都得查出来。
14. 冲洗管道就像给管道洗个大澡，要把里面的脏东西都冲得干干净净。
15. 调试运行像是让喷灌工程这个大怪兽开始表演，得慢慢调教到最佳状态。
16. 检查喷头喷水效果，那喷头喷出的水得像仙女散花一样均匀好看才行。
17. 对整个喷灌工程进行最后的验收，就像老师检查学生作业，一点小错误都不能放过。
18. 完工后的喷灌工程就像一个听话的小助手，乖乖地给大地浇水啦。

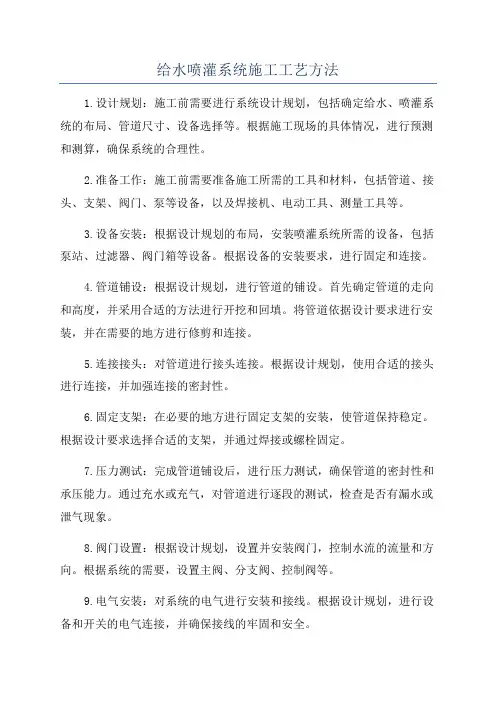

给水喷灌系统施工工艺方法1.设计规划：施工前需要进行系统设计规划，包括确定给水、喷灌系统的布局、管道尺寸、设备选择等。
根据施工现场的具体情况，进行预测和测算，确保系统的合理性。
2.准备工作：施工前需要准备施工所需的工具和材料，包括管道、接头、支架、阀门、泵等设备，以及焊接机、电动工具、测量工具等。
3.设备安装：根据设计规划的布局，安装喷灌系统所需的设备，包括泵站、过滤器、阀门箱等设备。
根据设备的安装要求，进行固定和连接。
4.管道铺设：根据设计规划，进行管道的铺设。
首先确定管道的走向和高度，并采用合适的方法进行开挖和回填。
将管道依据设计要求进行安装，并在需要的地方进行修剪和连接。
5.连接接头：对管道进行接头连接。
根据设计规划，使用合适的接头进行连接，并加强连接的密封性。
6.固定支架：在必要的地方进行固定支架的安装，使管道保持稳定。
根据设计要求选择合适的支架，并通过焊接或螺栓固定。
7.压力测试：完成管道铺设后，进行压力测试，确保管道的密封性和承压能力。
通过充水或充气，对管道进行逐段的测试，检查是否有漏水或泄气现象。
8.阀门设置：根据设计规划，设置并安装阀门，控制水流的流量和方向。
根据系统的需要，设置主阀、分支阀、控制阀等。
9.电气安装：对系统的电气进行安装和接线。
根据设计规划，进行设备和开关的电气连接，并确保接线的牢固和安全。
10.系统调试：在完成以上步骤后，进行系统的调试和试运行。
检查各个部件和设备的工作状态，调整阀门和泵的参数，确保整个系统的正常运行。
以上就是给水、喷灌系统施工工艺方法的主要步骤。
在施工过程中要注意合理安排时间和工作顺序，保证施工质量和安全。
同时，根据实际情况进行调整和改进，确保系统的稳定性和可靠性。
昌平创新园东区环境建设项目（一期）（二期）工程绿化喷灌系统管道施工方案批准：审核：编制：北京城市之光生态环境有限公司1.编制说明1.1编制依据1.1.1建筑给排水及采暖工程质量验收规范（GB50242-2013）1.1.2业主提供的施工图纸。
1.1.3工程施工合同。
1.2工程概况1．工程名称：昌平创新园东区环境建设项目（一期）、（二期）2．建设地点：北京昌平区沙河镇踩河新村B05地块3．建设单位：北京科技大学4.工程分类：第一部分：施工区内的全部园林绿化工程：包括平整场地、草坪、灌木、乔木等的采购、植栽，植栽所需耕植土的铺置或更换，各种基础土方开挖、消纳、地形塑造、整理修正地形等施工；第二部分：施工区内的各景点构（建）筑物工程：包括园林小品如：树池、水景、挡墙、景观墙、坐凳、耐候钢板等的材料采购及施工；第三部分：施工区内路面铺装工程：包括涌路、广场、小景等的路基、路面铺装材料采购及施工；第四部分：施工区内的各种照明强电管线工程：包括景观照明、配电系统、灯具安装及其基础等材料采购及施工；第五部分：施工区内的水景系统工程：包括水景系统、排水沟、水泵及给排水系统管线的材料采购及施工；第六部分：绿地浇灌系统工程：包括阀门井、给排水管线、灌溉设备等材料采购及施工。
1.3 喷灌设计参数及说明喷灌系统采用解码器无线自控系统，系统组成由WVC-100无线接收器、DUAL型解码器、ROAM无线遥控器、直流电磁阀和WSS无线气候传感器组成，可根据气候自动改变当天灌水持续时间，也可通过无线遥控器直接打开电磁阀进行临时灌水，极端气候系统可自动停止，避免水源浪费，分段阀门井每个支路均有阀门控制，管道材质为PE管，承压≥1.25Mpa,干管埋深≥1.2m,绿地内支管埋深0.8m,过路管线穿大两号的钢套管保护。
除阀门井内，电磁阀下游设置泄水阀，支管路低点也应设置泄水阀，绿化浇灌支管、干管不小于0.3﹪的坡度坡向泄水阀冬季泄水。
绿地及小块绿地采用快速连接阀（中水型）出水管径De25。
总延长米约7000米，最大管径De75，最小管径De20，平均管径De40，喷灌覆盖面积3万平方米,灌溉用水为中水严严禁饮用，草坪或草地覆盖区域主要采用地埋弹出型喷头（中水型），根据乔木和灌木的栽植疏密或组合类型等情况设计有地埋旋转射线喷头。
绿地主要采用埋地散射型喷头PROS-4,喷头弹射高度10cm，安装根据现场选择喷嘴，喷头型号参数如下：PROS-4-MP 1000 喷头工作压力为0.28Mpa，射程R=4.1m,半圆喷洒流量Q=0.081m3/h,设计布局间距为4.0±0.5m；PROS-4-MP 2000 喷头工作压力为0.28Mpa，射程R=5.8m,半圆喷洒流量Q=0.16m3/h,设计布局间距为5.5±0.5m；PROS-4-MP 3000 喷头工作压力为0.28Mpa，射程R=8.5m,半圆喷洒流量Q=0.40m3/h,设计布局间距为9.0±0.5m；同时绿地中安装一定数量的快速连接阀，以满足乔、灌、草的不同需水要求，布置间距为40米，该系统采用半自动化控制，管道采用给水PE 管，共有喷灌器675个。
系统安装完毕，按施工验收规范做压力严密性试验。
1.4工程特点该工程工期比较紧，工程量比较大，由于PE管材工程量较大，埋地时应保护好管道不被破坏。
施工过程中与绿化施工、绿化照明施工施工有冲突，于施工现场调整，应搞好相互之间的协调与配合。
2.施工部署2.1目标2.1.1工期：2016年10月1日开工150天内竣工，目前，由于图纸、现状管线及北京雾霾停工等问题，开、竣工日期可能有所调整。
2.1.2质量：确保工程施工质量符合有关验收标准和施工规范的规定。
整体工程质量达优良。
2.1.3安全：重大安全事故为零，一般安全事故控制在0.05%。
2.1.4文明施工：达到园区关于文明施工的有关要求。
2.2施工管理项目部安排专人负责管理与协调事宜；施工面在与绿化和其它专业施工协调好的情况下逐步扩展，高峰时期20人左右，开工时期10人左右。
2.3施工机具由于施工区域的土质基本为回填土，管沟又不大、地下管线较多，因此，采用人工和小型挖掘机配合施工挖土。
3.施工技术要求3.1施工工艺顺序施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训）测量放线管沟开挖管道安装分段试压现场恢复资料整理交工验收。
3.2主要施工技术措施3.2.1测量放线3.2.1.1 测量仪器(1)角度测量用苏州第一光学仪器厂的J2经纬仪,长度测量用50米或30 米钢卷尺配合10kg拉力器进行测量.(2)水准测量或标高引测采用苏一光DSZ2配测微平板的高精度水准仪作为主控仪器,并辅以1-2台苏一光DSZ3自动安平水准仪.(3)凡进厂后的测量仪器都持有国家技术监督局认可的鉴定单位的检定合格证书.3.2.1.2测量人员(1)进场后项目部将专门设立一个测量小组,由项目技术负责人负责,下设专业人员若干名.(2)测量人员都已经过专业培训,并持证上岗.(4)测量人员与复核人员如下表:场地定位轴线引测挖土灰线沉降观测操作人员测量员测量员施工员测量员复核人员技术负责人技术负责人测量员技术负责人3.2.1.3测量标准本工程所用测量标准为<<工程测量规范>>(GB50026-93)3.2.1.4测量方法根据管道的起点、终点和转折点的设计，先在地上放出管道中线再放出开挖边线并撒灰标明，操作顺序为：基准点确认---中线并打桩---边线并打桩---开挖3.2.1.5技术要求a．中线测量严格按设计部门和建设部门给定的桩位，施放管线中线，控制好起点、止点、平面折点和纵面折点，主点点位误差在50毫米以内。
b．高程测量该工程的管道埋设，根据设计规定，为埋深0.8-1.2米，由于施工区域平面高程起伏不一，因此，以埋深度进行控制。
3．2．1．6注意事项由于该喷灌系统是为绿化服务的，因此，喷灌的位置应与绿化匹配，发现问题应及时反映并申请纠正。
3.2.2管道运输该管道质轻，在运输和搬运的过程中严防随手乱扔和碰撞，以免损伤管子和配件。
3.2.3管沟开挖由于施工条件的限制，局部管沟开挖只能用人工开挖，管沟开挖的过程中，应注意不要破坏植树，每次开挖长度，应视交通流量、地形及管径和施工安排而定，一般不得超过300米，尤其是该处土质疏松，赶上下雨极易塌方，因此，挖出的管沟应保证及时排管。
管沟的开挖断面，参照下述尺寸进行。
W=B+0.2（D+H+10）当土层容易塌方时，可适当改变坡度。
管沟开挖，须依照管线设计线路正直平整施工，不得任意偏斜曲折。
管沟开挖，应视土壤性质，作适当的斜坡，以防止崩塌及发生危险，如挖至规定之深度，倘发现砾石层、石层或坚硬物体时，需加挖深度10cm，以便于配管前之填砂（或松软细土），再行放置PE管。
土质较松软之处，应视情形做挡土设施，以防崩塌，管沟中如有积水，应予抽干，才可排管。
管沟挖出的土方，可堆置管沟两旁，但不得防碍交通。
3.2.4管沟验收管沟挖好后，应填写《工序报验单》请监理进行验收，验收合格后方可进行下道工序。
3.2.5管道安装管道放置：下管之前，应将管沟认真清理干净，人工清至原土层，同时，下管前应检视管件是否有损伤。
管道连接：该管道采用热熔连接，应仔细阅读产品说明书并严格按照操作规程进行，熔接之前，应将管头清理干净。
管子切割时，应采用剪刀或专用割管器，管子要修园时，可使用平面锉刀或半圆锉刀修理。
安装流程：安装准备→清扫管腔→管材管件就位→管道熔接→接口冷却保护→水压试验→管道冲洗1.管道安装准备、就位、敷设：a.根据施工图纸检查管沟坐标、深度、平直度、沟底管基密实符合要求；根据图纸要求，结合实际情况，测量尺寸，根据阀门位置、喷点三通位置绘制预制加工草图，根据草图量好尺寸，进行断管，切口要平齐，喷灌系统给水主管（De75、De63、De50、De40）敷设深度必须按设计要求、规范结合实际施工。
2.管道安装：PE管采用热熔连接，因该方法成本低、管道接口质量好、不需管件等优点。
热熔连接的主要步骤有：a.材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm 的切削余量。
b.紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
c.切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
d.对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
e.加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
f.切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
g.熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
h.冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
i.对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。
3.热熔连接质量控制要点热熔连接因技术要求较高，应注意对接口质量进行外观检查，要求接口处形成均匀的凸缘。
造成连接质量问题常见有以下方面的原因，施工中应注意防范：a.不同材质、品牌、壁厚的管材和管件混用；b.连接件的端面未保持清洁，对粘有的水或泥土应及时清理；c.操作人员技能不高，对热熔连接的工艺参数（加热时间，加热温度、连接压力、冷却时间）未按规定要求严格控制；d.未完全冷却就移动连接件或对连接件施加外力；e.熔接设备要定期维护保养，保证设备良好的使用状态。
4.管子、管件热熔前，应对熔接部位灰尘清理干净，熔接深度要做好标记，热熔时间看下表：外径mm熔接深度mm加热时间s保持时间20155152518515322082040221220502518306328243075303035a.安装管件、阀门等应位置正确，阀杆要垂直向上。
b.管道稳好后，在靠近管道两端处填土覆盖，两侧夯实。
c.支管及喷头安装，按照要求选用散射喷头，喷头喷射半径要符合要求，快速取水器管径符合设计要求De25。
d.在安装期间，须防止石块或其它坚硬物体坠入管沟，以免管子受损。
工作暂停或休息时，一切管口均须封堵，以防不洁之物进入管内，水管装接完尚未试压前，应将管身部分先行覆土外露接口，以求保护。
3.2.6分段试压为了让施工面及时得到恢复，并不影响其它专业施工，采取分段试压的方式，试压一段恢复一段，试验压力为0.6Mpa，试压介质为净水，试压时应将管内空气排尽，并缓缓升压，达到试验压力后，停压30分钟，以无压降为合格。
试压要通过专业监理验收并形成记录记，冬季试压完毕后必须及时泄水，防止系统管道结冰冻裂。
