建筑给水、排水及采暖(125)(一)室内给水系统安装室内给水系统子分部工程含给水管道及配件安装,室内消火体系统安装,给水设备安装和管道防腐,绝热5个分项工程共划分为26个检验批。
1、给水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层业务用房及水平管线为1个检验批二层水平管线为1个检验批2、室内消火栓管道及配件安装分项工程划分为3个检验批每层1个3、室内喷淋管道及配件安装分项工程划分5个检验批地下室水泵房为1个检验批一层贴建办公楼为1个检验批一层进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批4、消防给水设备安装分项工程划分2个检验批地下室消火栓及喷淋设备为1个检验批屋面消火栓及喷淋稳压系统设备为1个检验批5、管道防腐分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批6、管道绝热分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批(二)室内排水系统安装室内排水系统安装子分部工程含排水管道及配件安装,雨水管道及配件安装,防腐,绝热4个分项工程划分为24个检验批1、排水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层贴建办公楼除卫生间以外其他部位为1个检验批一层进出港作业区及其他业务用房为1个检验批2、雨水管道及配件安装分项工程按照系统划分为10个检验批10个雨水排水系统,每个为1个检验批3、管道防腐分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批4、管道绝热分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批(三)卫生器具安装卫生器具安装子分部工程含卫生器具安装、卫生器具给水配件安装和卫生器具排水管道安装3个分项工程共划分为12个检验批。
1 建筑中水系统管道及辅助设备安装1.1工艺流程建筑中水系统安装包括中水原管道系统安装、水处理设备安装及中水供水系统安装。
其安装工艺流程如下。
1.2操作工艺1.2.1中水原水管道系统中水原水管道系统安装应遵守下列要求。
1.中水原水管道系统宜采用分流集水系统,以便于选择污染较轻的原水。
简化处理流程和设备,降低处理经费。
2.便器与洗浴设备应分设或分侧布置,以便于单独设置支管、立管,有利于分流集水。
3.污废水支管不宜交叉,以免横支管标高降低过多,影响室外管线及污水处理设备的标高。
4.室内外原水管道及附属构筑物均应防渗漏,井盖应做“中”字标志。
5.中水原水系统应设分流、溢流设施和跨越管,其标高及坡度应能满足排放要求。
1.2.2中水供水管道中水供水系统是给水供水系统的一个特殊部分,所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
1.中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接,并应采取下列措施。
1.1.中水管道及设备、受水器等外壁应涂浅绿色标志。
1.2.中水池(箱)、阀门、水表及给水栓均应有“中水”标志。
2.中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时,必须在管道上有明显且不会脱落的标志。
3.中水管道与生活饮用水管道、排水管道平行埋设时,其水平净距离不得小于0.5m,交叉埋设时,中水管道应位于生活饮用水管道下面,排水管道的上面,其净距离不应小于0.15m。
4.中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
5.中水高位水箱应与生活高位水箱分设在不同的房间内,如条件不允许只能设在同一房间时,与生活高位水箱的净距离应大于2m。
止回阀安装位置和方向应正确,阀门启闭应灵活。
6.中水供水系统的溢流管、泄水管均应采取间接排水方式排出,溢流管应设隔网。
7.中水供水管道应考虑排空的可能性,以便维修。
建筑中水施工方案水施工方案是建筑工程中的重要环节,直接关系到建筑质量和施工进度。
以下是本次建筑中水施工方案的主要内容:一、工程概况:本次建筑是一栋多层住宅建筑,总面积为xxxx平方米,包括地下室、地上几层,其中包括供水系统、排水系统和消防系统等。
二、原材料准备及设备配置:1. 原材料准备:根据图纸和设计要求,提前准备好水龙头、水管、阀门、排水管、管件、消防设备等必要的原材料和部件。
2. 设备配置:根据工程规模,确定使用的设备包括挖掘机、砌筑机、焊接机、浇注机等。
三、供水系统施工方案:1. 水源准备:根据施工现场情况,选择合适的供水源,并确保供水源的水质符合相关标准。
2. 冷热水管道布置:根据设计图纸,合理布置冷热水管道,确保每个房间及公共区域能够得到充足的供水,并预留合适的消防用水接口。
3. 安装及连接:按照设计要求,安装好水管、阀门、水龙头等设备,并严格进行水管连接、密封等工作,确保供水系统畅通无阻。
四、排水系统施工方案:1. 排水管路布置:根据设计图纸,合理布置卫生间、厨房等区域的排水管路,保证排水通畅,并严格控制斜度和坡度。
2. 排水管材选择:根据需要,选择使用PVC排水管、铸铁管等合适的排水管材,并按照相关要求进行安装。
3. 检测与调试:完成排水管道安装后,进行压力测试和水密性测试,确保排水系统安全可靠。
五、消防系统施工方案:1. 配套设备安装:根据设计要求,安装消防水泵、喷淋头、消防栓等消防设备,并与供水系统接口连接。
2. 防火门及疏散通道:严格按照设计要求,安装防火门、疏散通道等设施,并保证其使用功能完好。
3. 消防通道布置:合理布置消防通道,并确保通道畅通无阻,便于消防人员进出。
六、施工安全措施:1. 提前安排专业人员进行施工指导和监督,确保各项施工工作符合相关要求。
2. 在施工现场设置明显的安全警示标志,加强施工区域的防护措施,防止事故的发生。
3. 加强安全教育和培训,提高工人安全意识和操作技能。
第十二章建筑中水系统在建筑中,水系统是一个至关重要的组成部分。
它负责供应水源并排出废水,确保建筑物内外的水流畅通,同时还确保水的质量符合卫生标准。
本章将介绍建筑中水系统的基础知识,包括供水系统和排水系统。
1. 供水系统供水系统负责将自然水源引入建筑物内部,并通过管道网络分发给各个用水设备。
以下是供水系统的主要组成部分:1.1 自来水入口自来水入口是将自来水引入建筑物的第一步。
它通常连接到城市或地方供水的主要管道。
自来水入口需要具备过滤、水质检测和调节水压等功能。
1.2 水箱水箱负责储存供水系统中的水源,以应对高峰用水时的需求。
水箱通常位于建筑物的高处,通过水泵将水源供给楼层。
1.3 水泵水泵扮演着提供水源的角色。
它负责将水从水箱中抽取,并提供足够的压力将水输送给各个楼层和用水设备。
1.4 分配管道网络分配管道网络是供水系统中的主要组成部分。
根据不同楼层的需求,水将通过管道网络流入各个用水设备,如洗手间、厨房和浴室等。
1.5 阀门和控制装置阀门和控制装置用于控制供水系统的水流。
它们可以用于调节水压、控制水的流向,并在需要维护或紧急情况下切断供水。
2. 排水系统排水系统是将废水从建筑物中排出的关键组成部分。
以下是排水系统的主要组成部分:2.1 排水管道排水管道是将废水从建筑物中引流到下水道或污水处理厂的管道系统。
它通常由PVC、铸铁或混凝土管道组成。
2.2 排水口排水口位于建筑物内各个用水设备的下方,用于收集污水并将其引入排水管道。
排水口通常安装在地面、墙壁或地板上,并具备防止异味和反流的功能。
2.3 排水梯排水梯是一种将废水从低洼区域引入高洼区域的设备。
它可以防止污水倒流,并确保废水能够顺利排出建筑物。
2.4 沉淀池沉淀池用于分离废水中的固体和液体物质,并将固体物质储存起来。
它通常位于排水管道的尾部,以减少废水对下水道或污水处理厂的污染。
2.5 污水处理厂对于大型建筑物或社区,污水处理厂是必不可少的。
中水给水系统管道安装施工方法
中水给水系统管道安装施工方法提要:中水采用热镀锌钢管。
大于DN100的管道采用沟槽式管接头(卡箍)连接,小于或等于DN100的管道采用螺纹连接。
系统设计压力以计精品保洁
中水给水系统管道安装施工方法
工艺流程
安装准备→干管安装→立管安装→管道试压→管道冲洗→系统通水调试
技术要求
中水采用热镀锌钢管。
大于DN100的管道采用沟槽式管接头(卡箍)连接,小于或等于DN100的管道采用螺纹连接。
系统设计压力以计。
管道直径小于65mm采用铜截止阀(),螺纹连接;管道直径大于或等于65mm采用蝶阀(),法兰连接。
止回阀:采用蝶形止回阀(),法兰连接。
管道的支、吊架安装应平整牢固,间距按照《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)表及的要求进行。
精品保洁。
建筑中水系统及游泳池水系统安装施工技术规范12.1 一般规定12.1.1 本章适用于民用建筑群(住宅区)的中水系统和游泳池水系统的施工。
12.2 建筑中水系统管道及辅助设备安装12.2.1 施工准备技术准备、材料准备、主要机具、作业条件等施工准备工作参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工准备”内容执行。
12.2.2 材料质量控制1 材料质量控制参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“材料质量控制”内容执行。
2 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
12.2.3 施工工艺12.2.3.1 工艺流程建筑中水系统安装包括中水原水管道系统安装、水处理设备安装及中水供水系统安装,其安装工艺流程如图12.2.3.1所示。
图12.2.3.1 建筑中水系统安装工艺流程示意图12.2.3.2 施工要点1 参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工要点”内容执行。
2 中水原水管道系统安装应遵守下列要求:(1) 中水原水管道系统宜采用分流集水系统,以便于选择污染较轻的原水,简化处理流程和设备,降低处理经费。
(2) 便器与洗浴设备应分设或分侧布置,以便于单独设置支管、立管,有利于分流集水。
(3) 污废水支管不宜交叉,以免横支管标高降低过多,影响室外管线及污水处理设备的标高。
(4) 室内外原水管道及附属构筑物均应防渗漏,井盖应做“中”字标志。
(5) 中水原水系统应设分流、溢流设施和跨越管,其标高及坡度应能满足排放要求。
3 中水供水系统是给水供水系统的一个特殊部分,所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
(1) 中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接,并应采取下列措施:1) 中水管道及设备、受水器等外壁应涂浅绿色标志。
2) 中水池(箱)、阀门、水表及给水栓均应有“中水”标志。

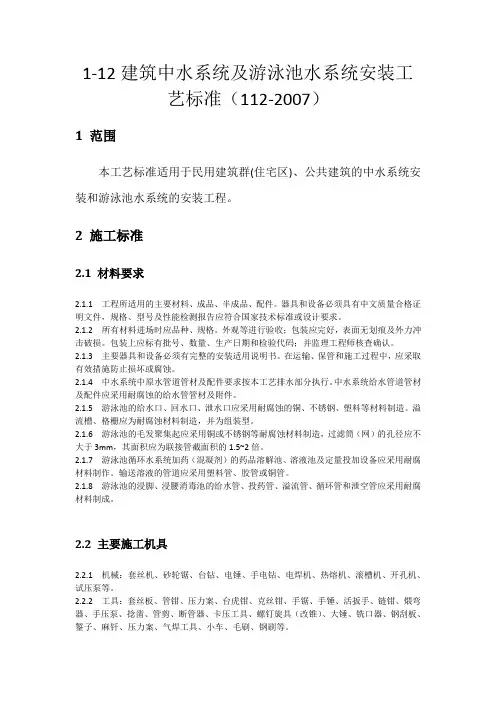

1-12建筑中水系统及游泳池水系统安装工艺标准(112-2007)1 范围本工艺标准适用于民用建筑群(住宅区)、公共建筑的中水系统安装和游泳池水系统的安装工程。
2 施工标准2.1 材料要求2.1.1 工程所适用的主要材料、成品、半成品、配件。
器具和设备必须具有中文质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。
2.1.2 所有材料进场时应品种、规格。
外观等进行验收;包装应完好,表面无划痕及外力冲击破损。
包装上应标有批号、数量、生产日期和检验代码;并监理工程师核查确认。
2.1.3 主要器具和设备必须有完整的安装适用说明书。
在运输、保管和施工过程中,应采取有效措施防止损坏或腐蚀。
2.1.4 中水系统中原水管道管材及配件要求按本工艺排水部分执行。
中水系统给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
2.1.5 游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。
溢流槽、格栅应为耐腐蚀材料制造,并为组装型。
2.1.6 游泳池的毛发聚集起应采用铜或不锈钢等耐腐蚀材料制造,过滤筒(网)的孔径应不大于3mm,其面积应为联接管截面积的1.5~2倍。
2.1.7 游泳池循环水系统加药(混凝剂)的药品溶解池、溶液池及定量投加设备应采用耐腐材料制作。
输送溶液的管道应采用塑料管、胶管或铜管。
2.1.8 游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐材料制成。
2.2 主要施工机具2.2.1 机械:套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、热熔机、滚槽机、开孔机、试压泵等。
2.2.2 工具:套丝板、管钳、压力案、台虎钳、克丝钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、管剪、断管器、卡压工具、螺钉旋具(改锥)、大锤、铣口器、钢刮板、錾子、麻钎、压力案、气焊工具、小车、毛刷、钢刷等。
2.2.3 量具及其他:水平尺、六角量规、钢卷尺、压力表、线坠、小线、汽油、机油、棉布(丝)、胶皮布、焊条、砂纸、铁丝、皮堵等。
消防水系统施工方法一、施工前的准备工作施工前还需要进行现场勘测,包括测量建筑物的布局和大小,以及周围环境的特点。
根据勘测结果,制定施工方案,确定管道的布置和消防水箱和水泵等设备的摆放位置。
二、施工材料的选择消防水箱通常采用钢制或混凝土制作,其选择需要考虑容量大小、安全性和耐久性等因素。
水泵的选择要根据建筑物的高度和消防水系统的需求确定。
三、施工流程1.管道安装:按照设计方案进行管道的切割、连接和固定。
管道的安装过程中需要注意管道的坡度和连接的严密性,确保管道畅通无阻。
2.消防水箱和水泵的安装:根据设计方案将消防水箱和水泵摆放在合适的位置,固定好后进行管道连接。
3.阀门和喷头的安装:根据设计方案安装各种阀门和喷头。
阀门的安装需要注意其开关灵活性和密封性,喷头的安装需要保证其方向和喷射范围的准确性。
4.电气设备的布线和连接:将水泵、阀门和喷头等设备与电气系统连接起来,确保正常运转和控制。
5.系统测试和调试:完成施工后进行系统的测试和调试,确保各个设备和管道的正常工作。
四、质量控制在施工过程中,需要进行严格的质量控制,以确保消防水系统的安全可靠。
具体措施如下:1.施工现场管理:确保施工现场整洁,消防材料的堆放和保管有序。
2.施工人员素质:要求施工人员熟悉操作规程和施工流程,具备相关的技术和安全知识。
3.施工过程监控:设置日常巡检制度,监控施工过程中的质量和安全。
4.材料质量检验:对所选用的材料进行严格的检验和试验,确保其质量合格。
5.系统测试和调试:在施工完成后进行系统测试和调试,确保各个设备和管道的正常运行。
总的来说,消防水系统施工方法需要经过详细的规划和设计,合理选择施工材料,并按照施工流程进行施工。
同时,要进行严格的质量控制,确保消防水系统的安全可靠。
只有做好这些工作,才能有效地保护人员生命和财产安全。
建筑中水设计5中水系统5 中水系统5.1 中水系统形式5.1.1 中水系统宜包括原水、处理和供水三个系统。
5.1.2 建筑物中水宜采用原水污废分流、中水专供的完全分流系统。
5.1.3 建筑小区中水可采用下列系统形式:1 完全分流系统;2 半完全分流系统;3 无分流系统。
5.1.4 建筑中水系统形式的选择,应根据工程的实际情况、原水和中水用量的平衡和稳定、系统的技术经济合理性等因素综合考虑确定。
5.2 原水系统5.2.1 原水管道宜按重力流设计,当靠重力流不能直接接入时,可采取局部提升等措施接入。
5.2.2 室内外原水收集管道及附属构筑物均应采取防渗、防漏措施,并应有防止不符合水质要求的排水接入的措施。
5.2.3 原水系统应计算原水收集率,收集率不应低于回收排水项目给水量的75%。
原水收集率可按下式计算:式中:η2——原水收集率;∑Q P——中水系统回收排水项目的回收水量之和(m3/d);∑Q J——中水系统回收排水项目的给水量之和(m3/d)。
5.2.4 原水系统应设分流、溢流设施和超越管,宜在流入处理站之前满足重力排放要求。
5.2.5 职工食堂和营业餐厅的含油脂污水进入原水收集系统时,应经除油装置处理后,方可进入原水收集系统。
5.2.6 原水宜进行计量,可设置具有瞬时和累计流量功能的计量装置。
5.3 处理系统5.3.1 中水处理系统应由原水调节池(箱)、中水处理工艺构筑物、消毒设施、中水贮存池(箱)、相关设备、管道等组成。
5.3.2 处理系统设计处理能力应根据中水用水量和可回收排水项目的中水原水量,经平衡计算后确定。
中水原水量应符合本标准第3.1.5条的规定。
5.3.3 处理系统设计处理能力应按下式计算:式中:Q h——处理系统设计处理能力(m3/h);Q z——最高日中水用水量(m3/d);t——处理系统每日设计运行时间(h/d);n1——处理设施自耗水系数,一般取值为5%~10%。
5.4 供水系统5.4.1 中水供水系统与生活饮用水给水系统应分别独立设置。
建筑中水系统管道及设备安装汇总由于现代建筑中水系统是一个完整的系统,它需要各种管道和设备来实现它的功能。
这些管道和设备可以包括给水管道、下水道、通风管道、净水设备和净化设备等,本文将就建筑中的水系统管道以及设备安装进行汇总和。
给水管道给水管道是建筑物中用来输送自来水的管道,通常由PVC管材和不锈钢管材制成。
在建筑物施工中,给水管道应该在地下室或者一楼安装,以便于管道的维修和更换。
建筑中给水管道应该满足以下要求:•管材应该是安全、卫生,且能防止水污染的;•管材应该经过严格测试,确保管道的质量;•管道应该进行水密性测试,以确保管道不漏水;•给水管道应该定期检查,以确保其正常工作。
下水道下水道是建筑物中用来排放废水或者雨水的管道。
建筑物中下水道由水位较高的设备的排水管所组成,通常是在建筑物底部的排水沟里安装。
建筑物中的下水道应该满足以下要求:•下水道应该有良好的排放能力,以确保建筑物不会发生漏水现象;•下水道应该使用规范的管材和管道绝缘材料,以确保下水管道不会被内部物质腐蚀;•定期检查下水管道的排放量,以确保系统正常,并及时处理阻塞问题。
通风管道通风管道是建筑物中用来排放空气和维持空气质量的管道。
在建筑物内,通风管道通常是在建筑物顶部的通风口附近安装。
建筑物中的通风管道应该满足以下要求:•通风管道应该有一定的排气能力,以确保建筑物简介有良好的空气质量;•通风管道材料应该符合建筑物内外的环境要求,如防火、耐用等;•定期清洗通风管道的内部和外部,清除灰尘和杂物,以确保通风管道的畅通。
净水设备净水设备是建筑物中用来过滤自来水的设备,以确保自来水达到饮用水质量的设备。
建筑物中的净水设备应该满足以下要求:•净水设备应该能够过滤掉自来水中的污染物,保证净水质量;•由于净水设备经常与水接触,所以应该使用耐用性好的材料,例如不锈钢等;•定期清洗净水设备的过滤芯,以确保净水设备的性能。
净化设备净化设备是建筑物中用来净化空气和水的设备,以保持建筑物内部的空气和水的质量。
第1篇本项目为某住宅小区给水排水工程,位于XX市XX区,占地面积约为XX万平方米,总建筑面积约为XX万平方米。
工程包含给水系统、排水系统、中水系统、雨水系统等,共计XX栋住宅楼、XX个地下车库、XX个公共设施等。
二、施工方案1. 施工组织设计(1)施工组织机构成立以项目经理为领导的施工项目部,下设技术组、质量组、安全组、材料组、施工班组等,明确各岗位职责,确保工程顺利进行。
(2)施工进度计划根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
(3)施工资源配置根据工程规模和施工要求,合理配置施工资源,包括人力、物力、财力等。
2. 施工工艺(1)给水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。
2)阀门安装:按照设计要求,安装各类阀门,确保阀门启闭灵活、密封性能良好。
3)水表安装:按照规范要求,安装各类水表,确保水表计量准确、运行稳定。
4)管道试压:按照规范要求,对给水管道进行试压,确保管道无泄漏、安全可靠。
(2)排水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。
2)检查井施工:按照设计要求,施工检查井,确保检查井结构合理、尺寸准确。
3)管道试压:按照规范要求,对排水管道进行试压,确保管道无泄漏、安全可靠。
(3)中水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。
2)中水处理设备安装:按照设计要求,安装中水处理设备,确保设备运行稳定、处理效果良好。
3)中水管道试压:按照规范要求,对中水管道进行试压,确保管道无泄漏、安全可靠。
(4)雨水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。
2)雨水口施工:按照设计要求,施工雨水口,确保雨水口结构合理、尺寸准确。
3)管道试压:按照规范要求,对雨水管道进行试压,确保管道无泄漏、安全可靠。
3. 施工质量控制(1)材料质量:严格按照设计要求和规范标准,选用合格的材料,确保材料质量。
建筑中水系统管道及辅助设备安装
技术交底内容:
51.2.1 一般项目
1 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
检验方法:观察检查。
2 中水管道与生活饮用水管道、排水管道平行埋设时,其水平净距离不得小于0.5m;交叉埋设时,中水管道应位于生活饮用水管道下面,排水管道的上面,其净距离不应小于0.15m。
检验方法:观察和尺量检查。
51.3 游泳池水系统安装
技术交底内容:
51.3.1 主控项目
51.3.1.1 游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。
溢流槽、格栅应为耐腐蚀材料制造,并为组装型。
安装时其外表面应与池壁或池底面相平。
检验方法:观察检查。
51.3.1.2 游泳池的毛发聚集器应采用铜或不锈钢等耐腐蚀材料制造,过滤筒(网)的孔径应不大于3mm,其面积应为连接管截面积的1.5~2倍。
检验方法:观察和尺量计算方法。
51.3.1.3 游泳池地面,应采取有效措施防止冲洗排水流入池内。
检验方法:观察检查。
51.3.2 一般项目
51.3.2.1 游泳池循环水系统加药(混凝剂)的药品溶解池、溶液池及定量投加设备应采用耐腐蚀材料制作。
输送溶液的管道应采用塑料管、胶管或铜管。
检验方法:观察检查。
51.3.2.2 游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐蚀材料制成。
检验方法:观察检查。
给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 (1)动设备安装工艺流程图(2)静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图(1)动设备安装工艺流程施工工艺流程图(2)静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。
建筑中水系统及雨水利用系统管道及配件安装检验批质量验收记录一、工程概况项目名称:xxxx建筑工程项目地点:xxxx施工单位:xxxx监理单位:xxxx施工日期:xxxx年xx月xx日-xxxx年xx月xx日二、检验依据1.《建筑给水排水设计规范》2.《建筑给水排水工程施工及验收规范》3.《建筑生活污水及雨水利用工程技术规范》4.《建筑雨水利用工程施工及验收规范》5.相关图纸、设计文件及合同约定三、检验基本原则1.符合设计要求2.合规施工3.材料符合要求4.安装质量符合标准5.提供合格的验收记录和文件四、检验内容及方法1.管道材料及配件的合格证明文件是否齐全2.管道材料及配件的型号、规格、质量是否符合设计要求3.管道安装位置是否符合设计要求4.管道安装是否符合相关标准5.管道连接是否紧固密实6.阀门、管件及附件的安装质量是否符合要求7.管道支架安装是否牢固稳定8.管道清洗、保温等工序是否符合规范要求9.雨水利用设备的安装是否符合要求10.雨水管道的布置是否合理11.雨水收集设备的功能是否良好12.其他相关检验内容五、检验结果及处理意见1.管道材料及配件的合格证明文件齐全,型号、规格、质量均符合设计要求。
2.管道安装位置符合设计要求,安装质量符合标准,连接紧固密实。
3.阀门、管件及附件的安装质量符合要求,管道支架安装牢固稳定。
4.管道清洗、保温等工序符合规范要求。
5.雨水利用设备安装符合要求,雨水管道布置合理,雨水收集设备功能良好。
六、存在问题及整改措施1.标出存在的问题及整改措施2.确保问题整改到位七、质量验收结论依据以上检验结果及整改措施,经过施工单位整改后,建筑中水系统及雨水利用系统管道及配件安装质量符合要求,达到设计及验收标准。
八、备注1.若有其他需要备注的内容,需在此处明确说明。
2.附上相关的图片、纸质资料等。
以上为建筑中水系统及雨水利用系统管道及配件安装检验批质量验收记录,检验记录应详尽、真实,是验收工作中的重要证据之一、相关项目应按照验收结果及整改措施进行后续工作,确保施工质量符合要求和标准。
一、适用范围适用于建筑工程中水系统管道及设备安装工程。
二、施工准备2.1 技术准备1.施工图纸经设计单位、建设单位、施工单位会审,并办理会审记录。
2.编制施工方案,做好技术、环境、安全交底。
3.根据施工图纸及现场实际情况,绘制施工草图。
2.2 材料、设备要求1.主材镀锌钢管、铸铁排水管、塑料管、复合管等及其配件。
(1)镀锌钢管、管件内外壁镀锌饱满光洁、壁厚均匀无锈蚀、砂眼、气泡、裂纹,丝扣不得出现偏扣、乱扣、丝扣不全等现象,符合设计要求,具有出厂合格证、材质检测证明。
(2)铸铁排水管、管件壁厚均匀,造型规矩,无粘砂、毛刺、砂眼、裂纹现象,承口内外光滑整洁,法兰压盖、光管端口平整,符合设计要求,具有出厂合格证、材质检测证明。
(3)塑料管、管件标明规格、公称压力、生产厂名或商标等标识,包装上应标有批号、数量、生产日期和检验代号。
内外壁应光洁平整,无气泡、裂纹、脱皮、分解变色线和明显的痕纹、槽沟、凹陷、杂质等,色泽一致;管材、管件宜用同一厂家产品,符合设计要求,具有产品合格证及有关部门的检测报告。
(4)复合管等及其配件内外应光洁平整,无色差、分解变色线、气泡、砂眼、裂纹、脱皮、痕纹及碰撞凹陷;管材、管件宜用同一厂家产品,符合设计要求,应有出厂合格证及材质检测报告。
2.主要设备格栅、变频水泵、补水设备、投药设备、消毒设备及配件等,符合设计要求,并有出厂合格证及材质检测报告、设备使用说明书。
3.辅料(1)各种管卡、粘结剂(宜用与管材同一厂家产品)、油麻、螺栓、螺母、垫圈等应有产品合格证。
(2)焊条应有产品合格证并与母材相匹配。
(3)水泥强度等级不低于32.5级,应有产品合格证和出厂检验报告,进场后应取样复试合格。
2.3 主要机具1.机具:套丝机(板)、切割机、弯管机、试压泵、热熔机、电气焊机等。
2.工具:管钳、扳手、手锯、手锤、錾子、手电钻、管剪、扩管器、弯管器、脚手架、人字梯、游标卡尺、钢卷尺等。
2.4 作业条件1.埋设管道的管沟或基底回填土应平整、夯实,无突出的坚硬物。
建筑中水系统安装
(一)施工准备
1、技术准备
(1)首先进行图纸审查,掌握图纸内容。
(2)根据工程内容了解管线、设备等所处空间附近的结构、土建、电气、通风空调等专业情况,进行充分沟通,看是否存在不合理、冲突的问题,如有这些问题,通过图纸会审或设计变更解决。
(3)根据图纸要求、工程内容确定应当采用的标准、规范、规程、标准图集等,包括质量、技术、安全、环保等方面,并配备至项目部。
(4)到当地政府建设部门了解相关要求,获取有关政府文件,并学习领会贯彻执行。
(5)到当地档案馆了解工程建设档案的相关要求并掌握。
(6)熟悉合同内容,根据会审过的图纸、工程实际情况、公司资源配备情况、标准、规范、规程、已审批的施工组织设计等编制详细的施工方案,并向上级报审,向业主及监理报批。
内容应有相应的质量、技术、工期、安全、环保等措施。
(7)根据审批的施工方案对作业班组进行详细的技术交底、安全交底,交底应按分项工程进行,当面交底进行双向沟通,并书面签字。
(8)确定每个分项工程的检验批。
2、材料要求
(1)工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。
进场时应完好,并经监理工程师核查确认。
(2)所有材料进场时应对品种、规格、外观等进行验收。
包装应完好,表面无划痕及外力冲击破损。
包装上应标有批号、数量、生产日期和检验代码。
(3)主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中,应采取有效措施防止损坏或腐蚀。
3、施工组织及人员准备
(1)本专业应配备管道工程师、设备工程师、管道专业质量检验员、设备质量检验员、安全员等。
(2)项目部管理层应针对技术、质量、安全、成本等方面对施工人员进行书面交底。
(3)施工班组各工种应搭配合理,符合施工项目实际施工需要。
(4)本专业班组需要:管道工、钳工、电焊工、气焊工、起重工、机械操作工、油漆工、保温工等主要工种,各工种皆需持证上岗,特殊工种上岗还应持安全操作证、职业健康证等。
(5)班组人员进驻现场前,必须接受系统的培训教育---治安保卫教育、技术培训考核、安全教育、文明施工教育、环境保护教育等。
(6)由项目专业质量检查员组织班组人员进行检验批质量内部验收。
(二)操作工艺
1、中水原水管道系统安装
(1)中水原水管道系统宜采用分流集水系统,以便于选择污染较轻的原水。
简化处理流程和设备,降低处理经费。
(2)便器与洗浴设备应分设或分侧布置,以便于单独设置支管、立管,有利于分流集水。
(3)污废水支管不宜交叉,以免横支管标高降低过多,影响室外管线及污水处理设备的标高。
(4)室内外原水管道及附属构筑物均应防渗漏,井盖应做“中”字标志。
(5)中水原水系统应设分流、溢流设施和跨越管,其标高及坡度应能满足排放要求。
2、中水供水系统
中水供水系统主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
(1)中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接,并应采取下列措施。
1)中水管道及设备、受水器等外壁应涂浅绿色标志。
2)中水池(箱)、阀门、水表及给水栓均应有“中水”标志。
(2)中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时,必须在管道上有明显且不会脱落的标志。
(3)中水管道与生活饮用水管道、排水管道平行埋设时,其水平净距离不得小于0.5m,交叉埋设时,中水管道应位于生活饮用水管道下面,排水管道的上面,其净距离不应小于0.15m。
(4)中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
(5)中水高位水箱应与生活高位水箱分设在不同的房间内,如条件不允许只能设在同一房间时,与生活高位水箱的净距离应大于2m。
止回阀安装位置和方向应正确,阀门启闭应灵活。
(6)中水供水系统的溢流管、泄水管均应采取间接排水方式排出,溢流管应设隔网。
(7)中水供水管道应考虑排空的可能性,以便维修。
3、试压验收
为确保中水系统的安全,试压验收要求不应低于生活饮用给水管道。
原水处理设备安装后,应经试运行检测中水水质符合国家标准后,方办理验收手续。
4、主控项目
(1)中水高位水箱应与生活高位水箱分设在不同的房间内,如条件不允许只能
设在同一房间时,与生活高位水箱的净距离应大于2m。
检验方法:观察和尺量检查。
(2)中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
检验方法:观察检查。
(3)中水供水管道严禁与生活饮用水给水管道连接,并应采取下列措施。
1)中水管道外壁应涂浅绿色标志。
2)中水池(箱)、阀门、水表及给水栓均应有“中水”标志。
检验方法:观察检查。
(4)中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时,必须在管道上有明显且不会脱落的标志。
检验方法:观察检查。
5、一般项目
(1)中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
检验方法:观察检查。
(2)中水管道与生活饮用水管道、排水管道平行埋设时,其水平净距离不得小于0.5m;交叉埋设时,中水管道应位于生活饮用水管道下面,排水管道的上面,其净距离不应小于0.15m。
检验方法:观察和尺量检查。
(三)质量记录
(1)设备基础交接验收记录;
(2)设备、材料进场验收检查记录;
(3)管道焊接检验记录;
(4)管道支、吊架安装记录;
(5)钢管伸缩器预拉伸安装记录;
(6)塑料排水管伸缩器预留伸缩量记录;
(7)阀门及散热器安装前水压试验记录;
(8)楼板(屋面)立管洞盛水试验记录;
(9)敞开式水箱满水试验记录;
(10)承压管道系统(设备)强度和严密性水压试验记录;
(11)管道保温验收记录;
(12)给水系统冲洗记录;
(13)排水管道通球试验记录;
(14)地漏排水试验记录;
(15)卫生器具满水试验记录;
(16)非承压管道灌水试验记录;
(17)排水系统及卫生器具通水试验记录;
(18)安全阀及报警系统联动系统动作测试记录;
(19)管道工程隐蔽验收记录;
(20)设备单机试运转记录;
(21)建筑中水系统管道及辅助设备安装工程检验批质量验收记录;(22)建筑中水系统管道及辅助设备安装分项工程质量验收记录;(23)建筑中水系统及游泳池水系统安装子分部工程质量验收记录;(24)系统水压试验及调试分项工程质量验收记录。
