第四节建筑排水与中水系统
- 格式:ppt
- 大小:32.87 MB
- 文档页数:168
建筑中水系统建筑中的水系统水是生命之源,也是建筑中必不可少的重要组成部分。
建筑中的水系统包括供水系统和排水系统,它们为建筑提供了所需的清洁水源和有效的废水排放。
供水系统是指将自然水源引入建筑内,为居民和使用者提供生活和工作所需的自来水。
供水系统的构成主要包括水源、水处理设备、储水设备和供水管网等。
水源可以是地下水、水库或者自来水厂供应的市政水。
无论水源是何种形式,供水系统都需要先对水源进行处理,以确保水的清洁与安全。
常见的水处理设备包括过滤器、杀菌器和软水器等,它们可去除水中的杂质、细菌和过多的矿物质。
处理过后的水经过储水设备储存,再由供水管网输送到各个用水点。
建筑中的供水系统除了基本的自来水供应之外,还可以设计一些智能化设备,提高供水的效率和便利性。
例如,可以安装节水设备,如节水淋浴头和自动感应水龙头,以减少水的浪费。
智能化的供水系统还可以实现定时定量供水,根据不同的用水需求和时间段,自动调节供水量,以避免浪费和提高供水的灵活性。
排水系统是将建筑内产生的废水快速、安全地排放到污水处理厂或者其他处理设备进行处理的系统。
它是建筑中重要的环保组成部分,确保废水能被妥善处理,不对周围环境造成污染。
排水系统的构成主要包括下水管网、排水设备、分流设备和处理设备等。
下水管网负责将废水从各个设备和管道中收集起来,然后通过排水设备,如马桶、洗衣机和洗碗机等,将废水快速排出建筑。
为了提高排水的效率和安全性,排水系统还可以设置分流设备,分别将生活污水和雨水排入不同的管道系统中。
处理设备主要针对生活污水,包括沉淀池、生物处理池和沼气池等,可以对废水进行初步处理和回用。
为了使建筑中的水系统运行顺畅和高效,还需要进行定期的维护和保养。
供水管道和设备需要定期检查和清洁,以确保供水的质量和安全。
排水管道需要定期清理和疏通,避免堵塞和积水。
水处理设备需要进行定期更换和维修,以保持其正常运行。
除了居住和商业建筑,水系统在一些特殊建筑中也起着重要作用。
建筑中水设计5中水系统建筑中的水系统是建筑物中重要的一部分,它包括了供水系统、排水系统、消防水系统、循环水系统和雨水利用系统。
这些水系统的设计和运行对于建筑物的正常运行和居住环境的舒适度有着重要的影响。
本文将详细介绍这五种水系统的设计和功能。
1.供水系统供水系统是建筑物中最基本的水系统之一,它负责将自来水或地下水引入建筑物内,供应生活、生产和建筑设备所需的水。
供水系统一般由水源设备、输配水管网、水储存装置和水质净化设备组成。
在设计时,需要考虑供水的可靠性、水质的安全性和供水的稳定性,以满足建筑物的水需求。
2.排水系统排水系统是建筑物中将废水和污水排出建筑物的系统。
它包括废水和污水的收集、输送和处理设备。
排水系统的设计需要考虑污水的分流、处理和排放,以及设备的布局和管道的选择。
其中包括污水管道、排水设备、污水处理设备等。
对于高层建筑来说,还需要考虑排水泵站的设置,以提供足够的排水压力。
3.消防水系统消防水系统是建筑物中防火设施的重要组成部分,它包括了消防用水供应和消防用水设备。
消防水系统的设计需要根据建筑物的用途和规模,以及相关的法律规定和技术标准来确定。
其中包括消防水源、室内消防给水管网、喷淋系统、消火栓系统和灭火器材等。
消防水系统的设计应具备稳定可靠的供水能力,以及灵活多样的灭火手段。
4.循环水系统循环水系统是建筑物中循环供应冷热水的系统。
它通常包括供暖系统和供冷系统。
循环水系统的设计需要考虑到建筑物的供热和供冷需求,根据室内温度需求和外部环境温度的变化,控制供水温度和流量。
其中包括供水设备、输配水管网、温控设备等。
循环水系统的设计应具有高效节能、温控稳定的特点。
5.雨水利用系统雨水利用系统是建筑物中将雨水收集、储存和利用的系统。
它可以用于植物浇灌、冲洗卫生器具、消防用水等。
雨水利用系统的设计需要考虑雨水的收集和分流、水质的处理和储存设备。
其中包括雨水管道、雨水收集器、雨水储存装置等。
雨水利用系统的设计应具有高效节水、环保可持续的特点。

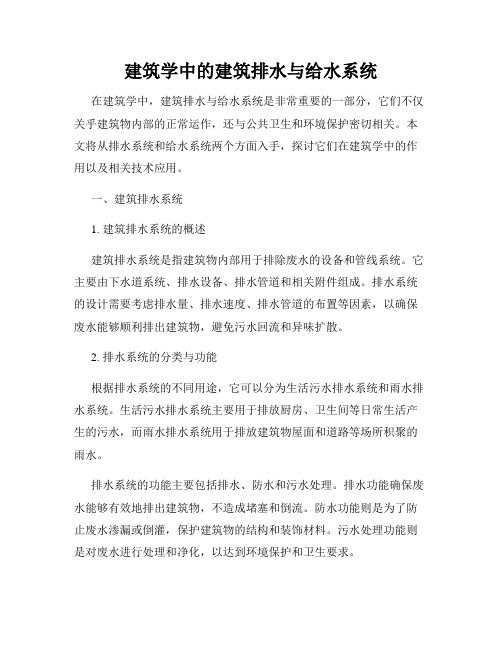

建筑学中的建筑排水与给水系统在建筑学中,建筑排水与给水系统是非常重要的一部分,它们不仅关乎建筑物内部的正常运作,还与公共卫生和环境保护密切相关。
本文将从排水系统和给水系统两个方面入手,探讨它们在建筑学中的作用以及相关技术应用。
一、建筑排水系统1. 建筑排水系统的概述建筑排水系统是指建筑物内部用于排除废水的设备和管线系统。
它主要由下水道系统、排水设备、排水管道和相关附件组成。
排水系统的设计需要考虑排水量、排水速度、排水管道的布置等因素,以确保废水能够顺利排出建筑物,避免污水回流和异味扩散。
2. 排水系统的分类与功能根据排水系统的不同用途,它可以分为生活污水排水系统和雨水排水系统。
生活污水排水系统主要用于排放厨房、卫生间等日常生活产生的污水,而雨水排水系统用于排放建筑物屋面和道路等场所积聚的雨水。
排水系统的功能主要包括排水、防水和污水处理。
排水功能确保废水能够有效地排出建筑物,不造成堵塞和倒流。
防水功能则是为了防止废水渗漏或倒灌,保护建筑物的结构和装饰材料。
污水处理功能则是对废水进行处理和净化,以达到环境保护和卫生要求。
3. 建筑排水系统的设计原则在设计建筑排水系统时,需要遵循一些基本原则:(1)保证排水畅通。
在排水管道的设计和布置中,要考虑到排水量和排水速度,确保废水能够顺利排出,并防止污水堵塞和倒灌。
(2)合理利用坡度。
排水管道的坡度要合理选择,以保证废水能够顺利流动。
坡度太小会导致废水滞留,坡度太大则可能导致排水速度过快而引起噪音和振动。
(3)选择适当的材料。
排水管道的材料应该具有耐腐蚀、耐压和耐磨损的特性,以确保排水系统的长期可靠运行。
4. 建筑排水系统的维护和管理建筑排水系统的维护和管理对于保证其正常运行和延长使用寿命非常重要。
定期检查排水设备和管道的运行状况,清理堵塞物,处理漏水和破损等问题,可以有效地预防故障的发生。
二、建筑给水系统1. 建筑给水系统的概述建筑给水系统是指为建筑物提供洁净饮用水的设备和管线系统。

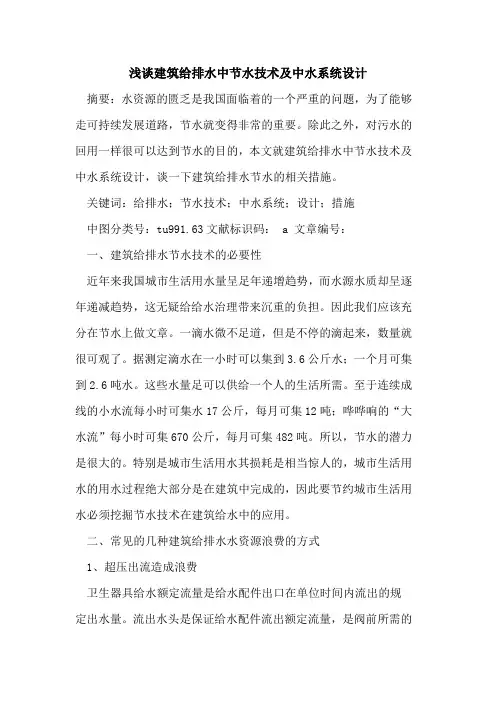

浅谈建筑给排水中节水技术及中水系统设计摘要:水资源的匮乏是我国面临着的一个严重的问题,为了能够走可持续发展道路,节水就变得非常的重要。
除此之外,对污水的回用一样很可以达到节水的目的,本文就建筑给排水中节水技术及中水系统设计,谈一下建筑给排水节水的相关措施。
关键词:给排水;节水技术;中水系统;设计;措施中图分类号:tu991.63文献标识码: a 文章编号:一、建筑给排水节水技术的必要性近年来我国城市生活用水量呈足年递增趋势,而水源水质却呈逐年递减趋势,这无疑给给水治理带来沉重的负担。
因此我们应该充分在节水上做文章。
一滴水微不足道,但是不停的滴起来,数量就很可观了。
据测定滴水在一小时可以集到3.6公斤水;一个月可集到2.6吨水。
这些水量足可以供给一个人的生活所需。
至于连续成线的小水流每小时可集水17公斤,每月可集12吨;哗哗响的“大水流”每小时可集670公斤,每月可集482吨。
所以,节水的潜力是很大的。
特别是城市生活用水其损耗是相当惊人的,城市生活用水的用水过程绝大部分是在建筑中完成的,因此要节约城市生活用水必须挖掘节水技术在建筑给水中的应用。
二、常见的几种建筑给排水水资源浪费的方式1、超压出流造成浪费卫生器具给水额定流量是给水配件出口在单位时间内流出的规定出水量。
流出水头是保证给水配件流出额定流量,是阀前所需的静水压。
若给水配件阀前压力大于流出水头,给水配件在单位时间内的出水量超过额定流量,称为超压出流,该流量与额定流量的差值,为超压出流量。
给水配件超压出流不但会破坏给水系统中水量的正常分配,因超压出流量未产生使用效益,故为无效用水量。
这部分浪费的水量不易被人们察觉和认识,所以至今未引起足够的重视。
2、热水干管循环浪费中国热水供应系统的水量浪费也较为严重,主要表现在开启配水装置后,不能及时获得满足使用温度的热水,往往要放掉不少冷水后,热水设备才能正常使用。
这部分流失的水量是为产生使用效益,可称无效冷水,也即浪费的水量。
建筑给水排水工程1. 简介建筑给水排水工程是指在建筑物内部,为了满足生活、生产和其他活动的用水需求,以及排除废水和污水的工程体系。
它是建筑工程中不可缺少的一部分,直接关系到人们的日常生活和健康。
2. 建筑给水工程2.1 供水系统供水系统是指为建筑物提供清洁、安全的饮用水的系统。
它包括水源、净化处理设备、输水管网和用户配套设备。
以下是供水系统的主要组成部分:•水源:供水系统的水源可以是自来水厂、水井、水库等。
根据实际情况选择适合的水源,保证水质安全。
•净化处理设备:对水源进行预处理和净化,以去除悬浮物、有机物、细菌等,确保饮用水的安全。
•输水管网:输水管网将净化处理后的水送至建筑物内的用户点,通常采用PE管、PP-R管等材料。
•用户配套设备:在建筑物内,每个用户点需要安装龙头、水表、水箱等设备,以便用户使用和控制用水量。
2.2 排水系统排水系统是指将建筑物内产生的废水和污水排出系统外的工程体系。
它包括排水管网、排水设备和污水处理设备。
以下是排水系统的主要组成部分:•排水管网:排水管网将建筑物内产生的废水和污水收集并排出建筑物,通常采用PVC管、铸铁管等材料。
•排水设备:在建筑物内的各个功能区域,需要安装下水道、洗手池、马桶、浴缸等排水设备,以便将废水和污水引流至排水管网。
•污水处理设备:为了保护环境和公共卫生,建筑物通常需要配套污水处理设备,对排出的污水进行处理后再进入环境。
3. 设计与施工建筑给水排水工程的设计和施工是一个综合性的工程,需要考虑到各种因素。
以下是设计与施工中需要注意的几个方面:3.1 技术要求在设计建筑给水排水工程时,需要根据相关标准和规范,合理选择材料、计算管径和施工方案。
同时,还需要考虑到建筑物的实际使用需求和日后维护操作的方便性。
3.2 协调与合作建筑给水排水工程往往需要与其他专业进行协调与合作,如电气工程、暖通工程等。
在设计和施工中,需要加强沟通和合作,确保各个工程系统之间的无缝衔接和协调。
《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求:顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道:器具排水管+横支管+立管+排除管3 清通设备:清扫口(横管)+检查口(立管1.0m)+管堵(横支管端头)+检查井4 提升设备:污、废水提升泵5 污水局部处理构筑物:化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统:通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器,应采用延时自闭冲洗阀或自动冲洗装置;B 公共场所的洗手盆宜采用限流节水装置;C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时,必须在排水口以下设存水弯,存水弯的水封深度不得小于50mm;D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具(1)洗脸盆(2)盥洗槽2 沐浴用卫生器具(1)浴盆(2)淋浴器(3)净身器3 洗涤用卫生器具(1)洗涤盆(池)(2)化验盆《建筑给水排水工程》教案第4章建筑内部排水系统(3)污水池4 便溺用卫生器具(1)大便器(2)大便槽(3)小便器(4)小便池(5)倒便器(6)冲洗设备4.2.2 排水管材与附件1 管材(1)排水铸铁管(2)排水塑料管2 附件(1)存水弯(2)地漏(3)清扫口(4)检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏(1)自虹吸损失(2)诱导虹吸损失(3)静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点(1)断续的非均匀流(2)水气两相流(3)管内压力变化2 水流流动状态(1)附壁螺旋流(2)水膜流(3)水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施(1)不断改善立管水流方向,增加污水向下流动的阻力,消耗水流的动能,减小污水在立管内的下降速度;(2)改变立管内壁表面的形状,改变污水在立管内的流动轨迹和下降速度;(3)设置专用通气管,改变补气方向;(4)改变横支管与立管连接处的构造形式,代替三通(上部特制配件)。
