微热吸附式干燥机说明书书

S Y V D微热吸附式干燥机操作说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-微热再生吸附式干燥机操作说明书上海盛源机械设备有限公司前言：尊敬的用户，为了更好更准确的使用本机器，请您在使用机器前认真阅读本说明书，并严格按照说明书上的使用要求去做。

如果您的机器遇到故障，请认真参照说明书中所列条目对照检修，也可与我们的授权机构或直接拨打售后服务电话寻求帮助；对您的机器进行及时的保养，将更好的发挥它的性能。

希望本产品在您的工作给您带来便利，谢谢您的支持与合作！请在开机前认真阅读本说明书，并且切实按要求去做；这会给您今后的工作带来长久的方便。

盛源售后服务目录产品概述1、产品概述 (4)2、微热再生吸附式干燥机的使用组合（见下图） (4)3、设备选型及安装操作 (6)4、故障分析与排除 (10)温馨提示：严禁在不通气的情况下开机，以免造成加热器的损坏！一、产品概述本公司生产的微热再生型吸附式压缩空气干燥机，是终合了外加热再生和无热再生的优点而设计、生产的节能型产品。

再生气体采用微加热方式，可以减少再生气量，与无热再生相比气量损耗由15%减少为6%，干燥循环周期由10分钟延长到2小时。

采用逆流再生方式对压缩空气进行干燥除湿。

结构为双塔型：一个塔吸附干燥，另一个塔脱吸再生。

工作循环由一个气流上升的干燥过程和一个气流下降的再生过程组成。

再生时，引出一部分（约6%）已干燥的压缩空气，经孔板节流、膨胀降压进入电加热器。

加热后的气体由上而下进入塔内将吸附在干燥剂中的水分脱吸吹出。

当再生切换为干燥时，压缩空气中的水分又被吸附在干燥剂上，如此循环往复，达到干燥目的。

该系列产品选用新颖可靠的气动切断阀和电子控制程序等先进技术，具有自动计时，自动切换工作等特点。

可为石油、化工、医药、食品、纺织、电讯、冶金、喷漆、卷烟、交通运输和机械制造等行业提供干燥洁净的压缩空气气源。

二、微热再生吸附式干燥机工作原理微热再生吸附式压干燥机的除湿原理与无热再生基本相同,不同点是它用于再生的低压干燥空气先经过回执再进入再生塔使干燥剂脱湿,在结构上增加了加热装置,在再生程序上增加了回执与冷吹工序.微热再生吸附式干燥机的优势能源浪费少,仅6%。

吸附式干燥机使用说明书感谢您选用吸附式干燥机。

本《使用手册》为正确的安装、使用的产品维护作了简要的说明。

您应该熟悉与其相关的安全结构，性能，维护和修理方面的说明。

对设备无故障运行的操作，基本的和特殊的安全知识是必须具备的。

使用前请认真阅读本说明书。

请将本手册放在便于查阅的地方。

一、目录二、安全事项说明2.1 你不可以做什么2.2 担保和赔偿责任2.3 持续运行的安全措施2.4 电能的危险性2.5 吸附剂的危险性2.6 在维护、检修和修理工作中的危险性2.7 对操作者的要求三、设备说明3.1 设备的部件3.2 工作原理流程3.3 运输和安装四、开机/停机/卸压五、故障信息和故障排除六、维护和检修附件: 吸附式干燥机控制器说明二、安全事项说明2.1 你不可以做什么不要对设备作任何结构上的改变——对设备作结构上的改变只能由制造商进行。

你在现场所希望对设备所作的任何改变必须先征得制造商的书面认可。

绝不使用非原厂零件——仅使用由制造商提供的原厂备件和配件，对设计和制造非原厂零件来满足设备的安全和操作需求将不被担保。

绝不焊接压力容器或管道——所有在压力容器和管道上的工作，诸如焊接、结构改变、安装等工作都是禁止的。

2.2 担保和赔偿责任由以下一种或多种情况引起的人身伤害和物件损坏不承担索赔要求。

□不适当地使用或操作设备□技术上不正确的安装，起动，运行和维护□当缺陷确实存在时对设备的操作□违背操作手册所给予的运输、储存、安装、运动和维护方面的规定□主动承担对对设备结构上的变更□对已损耗的设备元件未作适当检测□未作恰当的修理□使用非原厂零件2.3 持续运行的安全措施设备安全工作和无故障运行的一个基本的先决条件是熟知和遵守本说明的工作，操作和安全管理，而且还需遵循所有工厂的内部管理。

□在规定的间隔处检查设备外观的损坏□仅允许合适的经训练的人员操作控制器或设备□制造商预设的参数不作保证，如需要作改变，必须先注意已有参数。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 允许 ∽ Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤ Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量） 图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

SLAD系列操作使用说明书购买日期型号SLAD-25MXF出厂编号目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养六、突然停电七、关机八、微热吸附式干燥机故障诊断指导一、产品简介：微热再生干燥机工艺流程图：微热再生干燥机工作原理：SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。

它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。

再生时，大约5%左右的干燥空气经加热器加热至160℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。

吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下常压露点气源用户的首选设备。

双塔交替连续工作输出干燥洁净的压缩空气。

其净化空气含水量可达长压露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。

由于采用加热器升温再生气,故再生效果好,节能耗气少。

微热再生干燥机配置流程：微热再生干燥机主要部件图解:技术参数：进气温度:≤45℃进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa成品气露点:≤-40℃再生气量:≤4%～6%工作周期:1～30（NM3/min含）T=2h；40～60（NM3/min含）T=4h；70～100（NM 3/min 含）T=6h;100（NM 3/min ）以上 T=8h电源：1～8（NM 3/min ）AC 220 50Hz10（NM 3/min ）以上 AC380/220 50Hz技术要求：1) 微热再生吸附式干燥机的使用组合:后 部 冷 却缓 冲 罐气液 分 离螺杆、离心式 空 气H C 级过滤高效除油器或除油微 热 再 生 吸附 式 压 缩 空 气 除 尘 过滤 HA级 过 滤 注意—设备合理配置不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

SYVD微热吸附式干燥机操作说明书微热再生吸附式干燥机操作说明3、设备选型及安装操作 (6)4、故障分析与排除 (10)温馨提示：严禁在不通气的情况下开机，以免造成加热器的损坏！一、产品概述本公司生产的微热再生型吸附式压缩空气干燥机，是终合了外加热再生和无热再生的优点而设计、生产的节能型产品。

再生气体采用微加热方式，可以减少再生气量，与无热再生相比气量损耗由15%减少为6%，干燥循环周期由10分钟延长到2小时。

采用逆流再生方式对压缩空气进行干燥除湿。

结构为双塔型：一个塔吸附干燥，另一个塔脱吸再生。

工作循环由一个气流上升的干燥过程和一个气流下降的再生过程组成。

再生时，引出一部分（约6%）已干燥的压缩空气，经孔板节流、膨胀降压进入电加热器。

加热后的气体由上而下进入塔内将吸附在干燥剂中的水分脱吸吹出。

当再生切换为干燥时，压缩空气中的水分又被吸附在干燥剂上，如此循环往复，达到干燥目的。

该系列产品选用新颖可靠的气动切断阀和电子控制程序等先进技术，具有自动计时，自动切换工作等特点。

可为石油、化工、医药、食品、纺织、电讯、冶金、喷漆、卷烟、交通运输和机械制造等行业提供干燥洁净的压缩空气气源。

二、微热再生吸附式干燥机工作原理微热再生吸附式压干燥机的除湿原理与无热再生基本相同,不同点是它用于再生的低压干燥空气先经过回执再进入再生塔使干燥剂脱湿,在结构上增加了加热装置,在再生程序上增加了回执与冷吹工序.微热再生吸附式干燥机的优势能源浪费少,仅6%。

而且切换周期长机件磨损少，提高了设备可靠性。

它最终的成品气干燥度比无热再生带还要好。

产品特点微热再生压缩空气干燥机是我公司设计和研制,达到国内先进水平的节能型产品。

本系列产品集有热再生与无热再生的优点，对再生气采用微加热的形式，从而减少再生气耗量，达到节能的目的。

它避免了无热再生干燥机切换时间短，再生空气损耗量大的缺点，同时也避免了有热再生空气干燥机电能损耗大的缺点。

该干燥机具有切换时间合理，再生气耗量少，是目前净化行业最经济的节能型吸附式干燥机，被广泛应用于治金、电力、电子、食品、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。

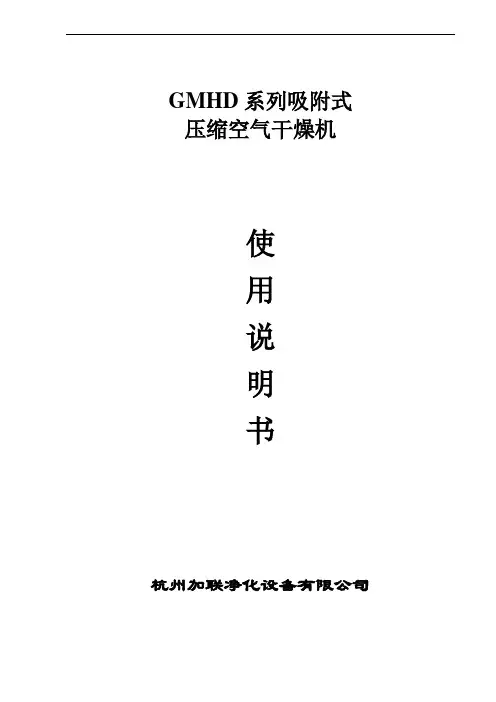

GMHD系列吸附式压缩空气干燥机使用说明书杭州加联净化设备有限公司目录1、产品简介2、系统配置3、技术参数4、工作原理5、工艺流程说明6、XJK-XG2E控制器的使用7、安装8、操作9、维护保养1、产品简介微热吸附式压缩空气干燥器是吸收了有热吸附式压缩空气干燥器和无热吸附式压缩空气干燥器的优点研制而成的。

它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时它又克服了有热吸附式压缩空气干燥器消耗电能大的弊端。

该干燥器切换时间合理，再生耗气量小，具有较好地节能效果。

2、系统配置（见图1）图1系统配置供用户注意:不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。

另外进气含油量≤。

3、技术参数主要技术参数（见表1）装机功率(见表2)4、工作原理GMHD型微热吸附式压缩空气干燥器是根据变压吸附的原理，应用微加热再生方法对压缩空气进行干燥的一种设备。

在一定的工作压力下使压缩空气自下而上流经吸附剂床层，在低温高压下，压缩空气中的水蒸汽便向吸附剂表面转移即吸附剂收了空气中的水份，直到平衡，使压缩空气得到干燥，这就是吸附过程。

当压力下降的干燥空气，经过加热膨胀后的气体，与吸附水份饱和的吸附剂接触时，吸附剂中的水份转向再生空气，直至平衡，使吸附剂干燥，这就是解吸过程。

本设备为双筒结构，筒内充满吸附剂，当一只吸附筒干燥时，另一只吸附筒进行解吸。

5、工艺流程说明（见图2）图2微热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒，B筒作为解吸筒吸附工序当以A筒作为吸附筒时，应先行关闭三位五通四控换向阀中的进气阀Z1、排气阀Z4，打开三位五通四控换向阀中的进气阀Z2，未经干燥带水份的湿空气由进气口进入，流经Z2到A筒下部，在筒内自下而上流经干燥剂，水份被干燥剂吸附，干燥的压缩空气由A筒上部流出，通过单向阀D2约94%～96%的干燥空气从排气口流出。

解吸工序当以B筒作为解吸筒时，来自A筒约定4%～6%的干燥空气从球阀J和节流器K通过并进入加热器Q加温后流经B筒上部,从上到下吹走被吸附的水份,这部份再生气通过已打开的三位五通四控换向阀中的排气阀Z3经消声器排出。

微热再生吸附式干燥机说明书微热再生吸附式干燥机是一种新型的干燥设备，广泛应用于化工、医药、食品、电子等行业。

本说明书将详细介绍微热再生吸附式干燥机的结构、工作原理、优点及操作注意事项，以便用户更好地掌握和使用该设备。

1. 结构微热再生吸附式干燥机主要由进出料口、加热装置、环境控制系统、再生装置、吸附装置、密封装置以及控制系统等部分组成。

其中，再生装置通过加热来蒸发吸附剂中的水分，完成除湿再生的过程；吸附装置则通过吸附剂吸附进料口中的水分，实现干燥的过程。

2. 工作原理微热再生吸附式干燥机将进料口送入的湿料在吸附装置中被吸附剂吸附，降低湿度；同时，再生装置通过加热和循环风来驱除吸附剂中的水分。

干燥后的料通过出料口排出。

整个过程中，加热装置提供能量，控制系统实现自动化控制，保障设备的安全运行和高效性。

3. 优点（1）能耗低：与传统干燥设备相比，微热再生吸附式干燥机能耗更低，节省了能源成本。

（2）生产效率高：该设备采用自动控制系统，可实现连续生产，提高生产效率和产品质量。

（3）适用范围广：可以干燥不同物料，如生物质、颗粒、固体物料等。

（4）环保节能：采用再生技术，废气处理设施完善，实现环保节能。

4. 操作注意事项（1）首次使用前，应按照说明书的要求进行检查、安装和调试，确保设备正常运行。

（2）在使用前，应清洁设备内部，避免杂物进入设备内部，影响干燥效果。

（3）在运行过程中，应注意检查温度、湿度等参数，确保设备的正常运行。

（4）在运行过程中，应注意设备的周围环境，避免水汽、灰尘等杂物进入设备内部，影响设备的安全运行。

（5）设备定期保养，如更换吸附剂、清洁过滤网等，以确保设备的良好状态和稳定运行。

总之，微热再生吸附式干燥机是一种高效、节能、环保的新型干燥设备，广泛应用于各个领域。

用户在使用前，应认真阅读说明书，按要求进行操作，以保障设备的正常运行和安全使用。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

GMHD系列吸附式压缩空气干燥机使用说明书杭州加联净化设备有限公司目录产品简介系统配置技术参数工作原理工艺流程说明XJK-XG2E控制器的使用安装操作维护保养1、产品简介微热吸附式压缩空气干燥器是吸收了有热吸附式压缩空气干燥器和无热吸附式压缩空气干燥器的优点研制而成的。

它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时它又克服了有热吸附式压缩空气干燥器消耗电能大的弊端。

该干燥器切换时间合理，再生耗气量小，具有较好地节能效果。

2、系统配置（见图1）图1系统配置3、技术参数4、工作原理GMHD 型微热吸附式压缩空气干燥器是根据变压吸附的原理，应用微加热再生方法对压缩空气进行干燥的一种设备。

在一定的工作压力下使压缩空气自下而上流经吸附剂床层，在低温高压下，压缩空气中的水蒸汽便向吸附剂表面转移即吸附剂收了空气中的水份，直到平衡，使压缩空气得到干燥，这就是吸附过程。

当压力下降的干燥空气，经过加热膨胀后的气体，与吸附水份饱和的吸附剂接触时，吸附剂中的水份转向再生空气，直至平衡，使吸附剂干燥，这就是解吸过程。

本设备为双筒结构，筒内充满吸附剂，当一只吸附筒干燥时，另一只吸附筒进行解吸。

5、工艺流程说明（见图2）图2微热吸附式压缩空气干燥器工艺流程示意图 图中A 筒作为吸附筒，B 筒作为解吸筒吸附工序当以A筒作为吸附筒时，应先行关闭三位五通四控换向阀中的进气阀Z1、排气阀Z4，打开三位五通四控换向阀中的进气阀Z2，未经干燥带水份的湿空气由进气口进入，流经Z2到A筒下部，在筒内自下而上流经干燥剂，水份被干燥剂吸附，干燥的压缩空气由A筒上部流出，通过单向阀D2约94%～96%的干燥空气从排气口流出。

解吸工序当以B筒作为解吸筒时，来自A筒约定4%～6%的干燥空气从球阀J和节流器K通过并进入加热器Q加温后流经B筒上部,从上到下吹走被吸附的水份,这部份再生气通过已打开的三位五通四控换向阀中的排气阀Z3经消声器排出。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调）3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷）4.吸附筒B再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B筒进入吸附运转。

同时阀1关闭，阀2打工开，A筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下：1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa2.进气温度：标准≤40℃最高允许 45℃3.初始压力降：≤0.021 Mpa4.成品气露点：-40℃∽-65℃5.再生气耗量：5∽7% （额定处理量）6.再生方式：微热再生（再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

部门生产部编号FYZK-RK-GL-201605017安全措施（必要时可附页或绘图说明）工作地点其它安全措施或注意事项（由工作票签发人填写）补充工作地点其它安全措施和注意事项（由工作许可人填写）工作负责人（监护人）：杨斌班组：电仪检修附页：1张工作班成员（不包括工作负责人）：李长青梁超杰共 2 人工作场所、设备所属专业及设备名称：空压机房锅炉专业微热吸附式干燥机工作票签发人签名：签发日期：年月日时分工作任务工作地点及设备双重名称工作内容收到工作票时间：年月日时分运行值班负责人签名：工作负责人签名：空压机房微热吸附式干燥机微热吸附式干燥机装消声器以及检查计划工作时间：自2016 年05月24日10 时00 分至2016年05 月24 日12 时00分批准工作结束时间：年月日时分（运行值班负责人填写）安全措施（必要时可附页或绘图说明）需要退出的热工保护和自动装置执行人已执行( √ )上述各项安全措施已完成，确认无误，于年月日时分，许可开始工作。

工作许可人签名：工作负责人签名：无确认工作负责人布置的工作任务和安全措施，由检修人员负责的安全措施已全部执行完毕。

工作班组人员签名：需要变更的设备和热控运行方式执行人已执行( √ )工作负责人变更：原工作负责人，于日时分离去，变更为工作负责人。

工作票签发人签名：工作许可人签名：微热再生吸附式干燥机停运切换为旁路运行工作票延期：有效期延长到：年月日时分工作负责人签名：工作许可人签名：应断开的电源开关和保险并粘贴“禁止合闸，有人工作”警告标示执行人已执行( √ )检修设备需试运：（工作票交回，所列安全措施已拆除，可以试运）允许试运时间工作许可人工作负责人年月日时分应关闭的阀门，并挂“禁止操作，有人工作”警告牌执行人已执行( √ )检修设备试运后，工作票所列安全措施已全部执行，可以重新工作微热再生吸附式干燥机进气门允许恢复工作时间工作许可人工作负责人微热再生吸附式干燥机出气门年月日时分工作票终结：全部工作于年月日时分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕。

操作使用说明书购买日期型号出厂编号上海飞和实业集团有限公司Shanghai Feihe Industrial Group Co.,Ltd目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养六、突然停电七、关机八、微热再生吸附式干燥机故障诊断指导一、产品简介：微热再生吸附式干燥机工艺流程图：微热再生吸附式干燥机工作原理：微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。

它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。

再生时，大约5%左右的干燥空气经加热器加热至150℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。

吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。

双塔交替连续工作输出干燥洁净的压缩空气。

其净化空气含水量可达露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。

由于采用加热器升温再生气,故再生效果好,节能耗气少。

微热再生吸附式干燥机配置流程：微热再生吸附式干燥机主要部件图解:技术参数：进气温度:≤45℃进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa成品气露点:≤-40℃再生气量:≤4%～6%工作周期:1～20（Nm3/min含）T=2h；25～50（Nm3/min含）T=4h；60～100（Nm 3/min 含）T=6h;100（Nm 3/min ）以上 T=8h电源：1～8（Nm 3/min ）AC 220 50Hz10（Nm 3/min ）以上 AC380/220 50Hz技术要求：1) 微热再生吸附式干燥机的使用组合:后 部 冷 却缓 冲 罐 气液 分 离螺杆、离心式 空 气HC 级过滤高效除油器或除油微 热 再 生 吸附 式 压 缩 空 气 除 尘 过滤H A 级 过滤注意—设备合理配置不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。

欧诺净化设备有限公司微热吸附式干燥机
设
计
说
明
书
一、设计原理
吸附式干燥机是通过"压力变化"(变压吸附原理）来达到干燥效果。

由于空气容纳水汽的能力与压力成反比，其干燥后的一部分空气（称为再生气）减压膨胀至大气压，这种压力变化使膨胀空气变得更干燥，然后让它流过未接通气流的需再生的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生气吸出干燥剂里的水份，将其带出干燥器来达到脱湿的目的。

两塔循环工作，无需热源，连续向用户用气系统提供干燥压缩空气。

微热再生吸附式干燥机是在无热再生吸附式干燥机的基础上增加一只加热器装置，使用于再生的气流升温后对吸附剂进行加热再生，既可提高吸附剂的再生效果，又可减少再生耗气量。

二、产品特点
1) 用于再生的气耗量小；
2) 控制系统采用单片微机程序进行自动控制，性能稳定可靠；
3) 具备阀门开关自动显示功能，人机界面友好，操作简单，方便日常维护保养；
4) 根据实际负荷与湿度，可调节再生气耗比例，节约再生气能耗；
5) 可选择系统循环切换时间（60~240分钟），满足对成品气露点要求；
6) 气动阀门控制与其他电磁阀门控制比较，寿命更长，保证干燥机长期稳定运行。

三、工况条件及技术参数
1) 环境温度：≤42℃
2) 进气温度：≤45℃
3) 进气含油量：≤0.1PPm
4) 工作压力：0.45~1.0 MPa
5）压力露点：- 40℃~ -70℃(PDP) 6）系统压降：≤0.02Mpa
7）耗气量：4.5%
8）切换周期：30-240 min（可调） 9）吸附剂：活性氧化铝
10）电压：380V/3PH/50H
四、电器控制原理图。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1.工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2.工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤0.021 Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量）图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。
