Q/GDW212 —2008ICS29.240CEC96-2008Q/GDW国家电网公司企业标准Q/GDW166.3—2010代替Q/GDW166.3—2007国家电网公司输变电工程初步设计内容深度规定第3部分:电力电缆线路Code of content profun dity for prelim inary desig n for tran smissi onand distribution projects of STATE GRIDPart3:overhead power Tran smissi on line2011-01-04发布2011-01-04 实施国家电网公司发布Q/GDW166.3—2010目次刖-_:言........... I I 1 范围• (12规范性引用文件（13总则（14总的部分（25电缆线路路径（46环境条件（47污秽条件（48电缆敷设方式与排列（49电力电缆及附件的选型（510过电压保护、接地及分段（511电缆支持与固定（512通讯干扰（513电缆终端站及电缆登杆（塔（514充油电缆供油设计（615 土建部分（616电缆通道附属设施（717电缆通道防火（718电缆敷设中对特殊环境段的处理（7 19在线监测（720环境保护和劳动安全（721附件（822专题报告（823图纸部分（824计算项目要求（925施工组织设计大纲（926主要设备材料清册（1027概算部分（10编制说明（13IQ/GDW166.3—2010II.、八、-刖言为贯彻落实公司集团化运作、集约化发展、精益化管理、标准化建设”的要求,规范工程设计工作，提高设计能力，全面推广应用国家电网公司标准化建设成果，推进基建新技术应用，适应坚强智能电网的建设要求，对原《国家电网公司输变电工程初步设计内容深度规定（电力电缆部分》（Q/GDW166.3—2007进行修订。
本次修订,紧紧围绕坚强智能电网建设，加强设计管理，强化应用全寿命周期管理理念和方法，依托三个目录”标准化建设成果目录、基建新技术研究目录、基建新技术推广应用实施目录，提高三通一标”应用率，推进新技术、新设备、新材料、新工艺的应用，进一步提高工程设计的精益化、标准化水平。

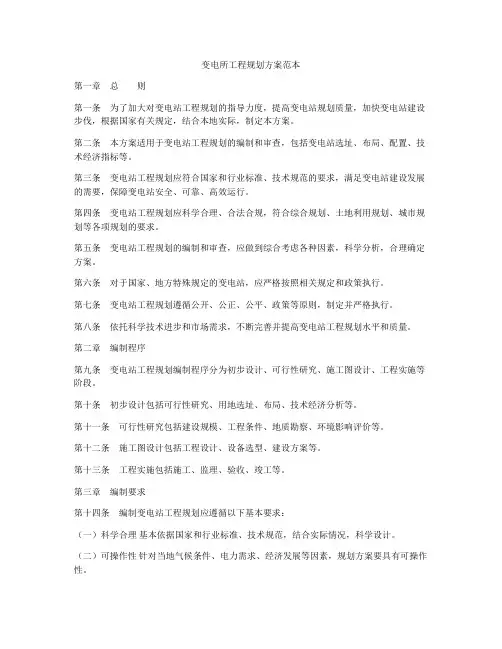

变电所工程规划方案范本第一章总则第一条为了加大对变电站工程规划的指导力度，提高变电站规划质量，加快变电站建设步伐，根据国家有关规定，结合本地实际，制定本方案。
第二条本方案适用于变电站工程规划的编制和审查，包括变电站选址、布局、配置、技术经济指标等。
第三条变电站工程规划应符合国家和行业标准、技术规范的要求，满足变电站建设发展的需要，保障变电站安全、可靠、高效运行。
第四条变电站工程规划应科学合理、合法合规，符合综合规划、土地利用规划、城市规划等各项规划的要求。
第五条变电站工程规划的编制和审查，应做到综合考虑各种因素，科学分析，合理确定方案。
第六条对于国家、地方特殊规定的变电站，应严格按照相关规定和政策执行。
第七条变电站工程规划遵循公开、公正、公平、政策等原则，制定并严格执行。
第八条依托科学技术进步和市场需求，不断完善并提高变电站工程规划水平和质量。
第二章编制程序第九条变电站工程规划编制程序分为初步设计、可行性研究、施工图设计、工程实施等阶段。
第十条初步设计包括可行性研究、用地选址、布局、技术经济分析等。
第十一条可行性研究包括建设规模、工程条件、地质勘察、环境影响评价等。
第十二条施工图设计包括工程设计、设备选型、建设方案等。
第十三条工程实施包括施工、监理、验收、竣工等。
第三章编制要求第十四条编制变电站工程规划应遵循以下基本要求：（一）科学合理基本依据国家和行业标准、技术规范，结合实际情况，科学设计。
（二）可操作性针对当地气候条件、电力需求、经济发展等因素，规划方案要具有可操作性。
（三）综合平衡考虑用地、环保、资源、能效等方面，协调各种矛盾，达到综合平衡。
（四）经济合理根据当地经济条件和发展水平，设计出经济合理的规划方案。
（五）安全可靠针对变电站运行的安全和可靠性，确保规划方案达标。
（六）节能环保结合当地的节能环保政策，设计出节能环保型变电站规划。
第十五条变电站工程规划编制要素：（一）规划地区基本情况包括地理、气候、资源等方面的基本情况。
35kV输变电工程施工方案设计1. 项目背景及目标本工程施工方案设计是针对35kV输变电工程的施工过程进行规划和设计，旨在确保工程施工过程的安全、顺利和高效。
具体目标包括：- 确定施工过程中的关键任务和工作流程；- 安排施工人员和资源的合理调度；- 确保施工过程中的质量控制和安全管理；- 提供详细的施工方案和施工图纸，以指导具体的施工行动。
2. 施工任务和工作流程本工程的施工任务主要包括以下几个方面：- 建设变电站主体结构，包括土建和钢结构的施工；- 安装和调试变电设备，包括变压器、隔离开关、断路器等；- 建设高压输电线路，包括铺设电缆和安装电杆等；- 进行施工验收和调试工作，确保工程的正常运行。
工作流程如下图所示：3. 施工人员和资源调度为了确保施工的高效和顺利进行，需要合理调度施工人员和资源。
具体措施包括：- 根据施工任务的不同，确定不同岗位的人员需求，如施工队长、电气工、焊工等；- 按照施工进度和工作量的要求，合理安排人员的工作时间和休息时间；- 确保施工所需的材料和设备及时供应，避免因资源不足而影响工程进度。
4. 质量控制和安全管理为了确保工程质量和施工安全，需要进行严格的质量控制和安全管理。
具体措施包括：- 建立质量控制和安全管理机制，明确责任和职责；- 设置质量检查和安全巡查制度，定期检查施工过程中的质量和安全风险；- 对施工人员进行必要的培训和安全教育，提高工作人员的素质和安全意识。
5. 施工方案和施工图纸根据工程的实际情况，需要提供详细的施工方案和施工图纸，以指导具体的施工行动。
具体内容包括：- 施工工艺和工程参数的详细说明；- 施工步骤和关键节点的安排；- 施工图纸和构造图的制作和使用。
以上是35kV输变电工程施工方案设计的大致内容，具体根据工程的实际情况进行调整和完善。
在整个施工过程中，需要充分考虑安全、质量和效率，确保工程的顺利进行和成功竣工。

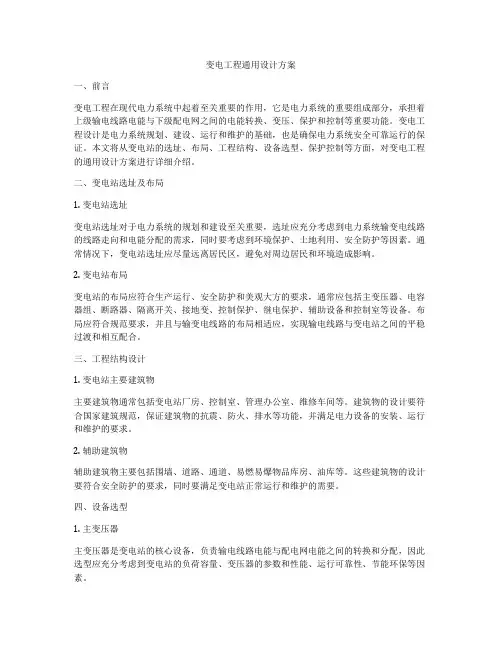

变电工程通用设计方案一、前言变电工程在现代电力系统中起着至关重要的作用，它是电力系统的重要组成部分，承担着上级输电线路电能与下级配电网之间的电能转换、变压、保护和控制等重要功能。
变电工程设计是电力系统规划、建设、运行和维护的基础，也是确保电力系统安全可靠运行的保证。
本文将从变电站的选址、布局、工程结构、设备选型、保护控制等方面，对变电工程的通用设计方案进行详细介绍。
二、变电站选址及布局1. 变电站选址变电站选址对于电力系统的规划和建设至关重要，选址应充分考虑到电力系统输变电线路的线路走向和电能分配的需求，同时要考虑到环境保护、土地利用、安全防护等因素。
通常情况下，变电站选址应尽量远离居民区，避免对周边居民和环境造成影响。
2. 变电站布局变电站的布局应符合生产运行、安全防护和美观大方的要求，通常应包括主变压器、电容器组、断路器、隔离开关、接地变、控制保护、继电保护、辅助设备和控制室等设备。
布局应符合规范要求，并且与输变电线路的布局相适应，实现输电线路与变电站之间的平稳过渡和相互配合。
三、工程结构设计1. 变电站主要建筑物主要建筑物通常包括变电站厂房、控制室、管理办公室、维修车间等。
建筑物的设计要符合国家建筑规范，保证建筑物的抗震、防火、排水等功能，并满足电力设备的安装、运行和维护的要求。
2. 辅助建筑物辅助建筑物主要包括围墙、道路、通道、易燃易爆物品库房、油库等。
这些建筑物的设计要符合安全防护的要求，同时要满足变电站正常运行和维护的需要。
四、设备选型1. 主变压器主变压器是变电站的核心设备，负责输电线路电能与配电网电能之间的转换和分配，因此选型应充分考虑到变电站的负荷容量、变压器的参数和性能、运行可靠性、节能环保等因素。
2. 断路器、隔离开关和电容器组断路器是用于给变电站进行设备开关、故障切除和系统保护的关键设备，隔离开关用于配合断路器联动开关和隔离设备，电容器组用于无功补偿和提高系统的功率因数。
5 变电工程设想5.1电气一次部分5.1.1电气主接线及主要电气设备选择根据系统规划，拟建的学实110kV变电站建设规模如下：5.1.1.1电气主接线根据系统规划，110kV最终出线3回，本期出线2回，分别至丁香I、丁香II。
结合《国家电网公司输变电工程—通用设计（2011版）》，本工程110kV采用110-A2-4-110模块，110kV主接线按最终接线形式建设为扩大内桥接线。
扩大内桥接线的优点：高压断路器数量少，3线3变只需五台断路器。
主变压器最终建设规模为3x50MV A，本期建设规模为2x50MV A，采用110-A2-4-ZB模块。
10kV采用110-A3-2-10模块，即单母四分段接线，最终36回出线（不含6回电容器出线），本期24回出线（不含4回电容器出线）。
无功补偿部分最终为每台主变低压设置（1x3600+1x4800kVar）并联电容器，本期建设的#2、#3主变低压侧均装设（1x3600+1x4800kVar）并联电容器，#1主变低压侧预留（1x3600+1x4800kV ar）并联电容器的位置。
本期在变电站安装2套接地变及消弧线圈成套装置，预留1套接地变及消弧线圈成套装置安装位置。
5.1.1.2短路电流计算本工程短路电流计算是依据系统专业提供的远景年（2020年）系统阻抗，以及本变电站最终建设规模，进行短路电流计算及设备选择的。
远景年短路电流计算结果详见下表：（主变Uk%=17）依据短路电流计算结果，结合《国家电网公司物资采购标准》，110kV、10kV设备开断电流分别按40kA、31.5kA（40kA）选择。
由于10kV主变进线及分段开关的额定电流为4000A，采购标准对应的开断电流为40kA，因此10kV主变进线及分段开断电流按40 kA选择；10kV馈出线及并联电容出线的开断电流按31.5 kA选择。
5.1.1.3设备选型应满足的基本条件a、海拔：2500米b、污秽等级：本变电站位于青海省西宁市城西区，依据《青海电网电瓷外绝缘污区分布图(2011版)》，该地区目前的污秽等级为d 级。

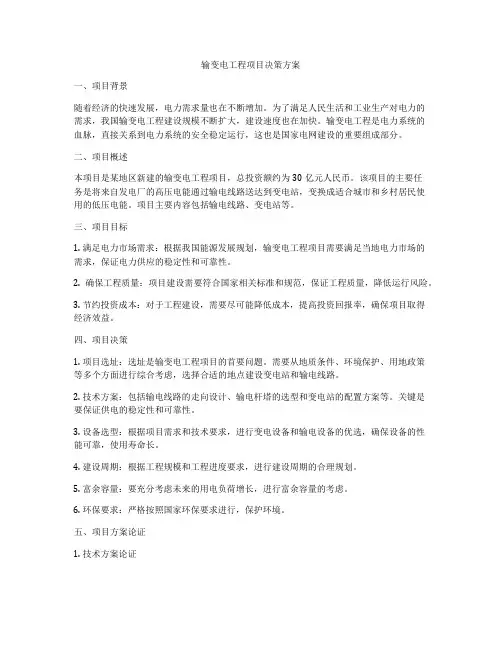

输变电工程总目标及规划

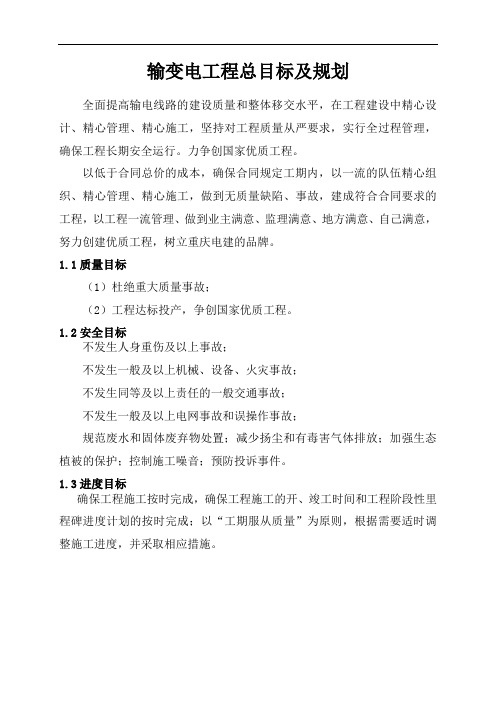

全面提高输电线路的建设质量和整体移交水平，在工程建设中精心设计、精心管理、精心施工，坚持对工程质量从严要求，实行全过程管理，确保工程长期安全运行。
力争创国家优质工程。
以低于合同总价的成本，确保合同规定工期内，以一流的队伍精心组织、精心管理、精心施工，做到无质量缺陷、事故，建成符合合同要求的工程，以工程一流管理、做到业主满意、监理满意、地方满意、自己满意，努力创建优质工程，树立重庆电建的品牌。
1.1质量目标
（1）杜绝重大质量事故；
（2）工程达标投产，争创国家优质工程。
1.2安全目标
不发生人身重伤及以上事故；
不发生一般及以上机械、设备、火灾事故；
不发生同等及以上责任的一般交通事故；
不发生一般及以上电网事故和误操作事故；
规范废水和固体废弃物处置；减少扬尘和有毒害气体排放；加强生态植被的保护；控制施工噪音；预防投诉事件。
1.3进度目标
确保工程施工按时完成，确保工程施工的开、竣工时间和工程阶段性里程碑进度计划的按时完成；以“工期服从质量”为原则，根据需要适时调整施工进度，并采取相应措施。

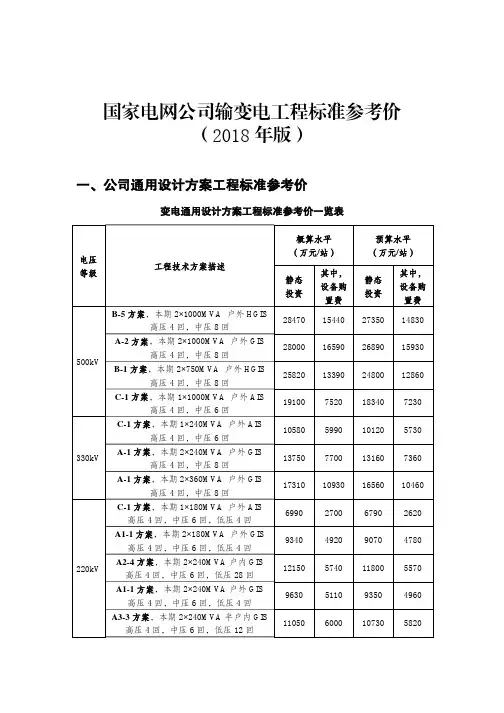

国家电网公司输变电工程标准参考价（2018年版）一、公司通用设计方案工程标准参考价变电通用设计方案工程标准参考价一览表电压等级工程技术方案描述概算水平（万元/站）预算水平（万元/站）静态投资其中，设备购置费静态投资其中，设备购置费500kV B-5方案，本期2×1000MVA户外HGIS高压4回，中压8回28470154402735014830 A-2方案，本期2×1000MVA户外GIS高压4回，中压8回28000165902689015930 B-1方案，本期2×750MVA户外HGIS高压4回，中压8回25820133902480012860 C-1方案，本期1×1000MVA户外AIS高压4回，中压6回191007520183407230330kV C-1方案，本期1×240MVA户外AIS高压4回，中压6回105805990101205730 A-1方案，本期2×240MVA户外GIS高压4回，中压8回137507700131607360 A-1方案，本期2×360MVA户外GIS高压4回，中压8回17310109301656010460220kVC-1方案，本期1×180MVA户外AIS高压4回，中压6回，低压4回6990270067902620 A1-1方案，本期2×180MVA户外GIS高压4回，中压6回，低压4回9340492090704780 A2-4方案，本期2×240MVA户内GIS高压4回，中压6回，低压28回121505740118005570 A1-1方案，本期2×240MVA户外GIS高压4回，中压6回，低压4回9630511093504960 A3-3方案，本期2×240MVA半户内GIS高压4回，中压6回，低压12回110506000107305820电压等级工程技术方案描述概算水平（万元/站）预算水平（万元/站）静态投资其中，设备购置费静态投资其中，设备购置费110kVC-8方案，本期2×50MVA户外AIS高压2回，中压6回，低压16回2700125026601230 A2-4方案，本期2×50MVA户内GIS高压2回，低压28回3640154035901520 A3-3方案，本期2×50MVA半户内GIS高压2回，低压24回2990147029501450 A1-1方案，本期2×50MVA户外GIS高压2回，低压24回2900154028601520 A2-4方案，本期2×63MVA户内GIS高压2回，中压6回，低压16回3610162035701600 A3-3方案，本期2×63MVA半户内GIS高压2回，低压24回3140172031001690变电工程各项费用占比费用名称建筑工程费设备购置费安装工程费其他费用500kV20.0%52.8%11.1%16.1% 330kV14.9%56.6%12.9%15.6% 220kV24.7%47.3%11.9%16.1% 110kV28.1%43.7%12.5%15.7%架空线路通用设计方案工程标准参考价一览表电压等级工程技术方案描述概算水平/静态投资（万元/km）预算水平/静态投资（万元/km）500kV 5B方案,4×630单回路251245 5E方案,4×630双回路434425 5A方案,4×400单回路213209 5C方案,4×400双回路428419330kV3I方案,4×400双回路4103993A方案,2×400单回路9390电压等级工程技术方案描述概算水平/静态投资（万元/km）预算水平/静态投资（万元/km）3D方案,2×400双回路2212153A方案,2×300单回路96943J方案,2×300双回路185180220kV 2C方案,2×630单回路140132 2F方案,2×630双回路292275 2B方案,2×400单回路107101 2E方案,2×400双回路223210 2A方案,2×300单回路111105 2D方案,2×300双回路165156110kV1B方案,1×400单回路6564 1E方案,1×400双回路111109 1F方案,2×300单回路176173 1A方案,1×300单回路7372 1D方案,1×300双回路125123 1A方案,1×240单回路6967 1D方案,1×240双回路122120架空线路工程各项费用占比费用名称本体工程费其他费用500kV75.5%24.5% 330kV76.2%23.8% 220kV75.3%24.7% 110kV79.7%20.3%二、单位工程标准参考价单位工程标准参考价一览表电压等级工程技术方案描述概算水平（万元/台，万元/间隔）预算水平（万元/台，万元/间隔）静态投资其中，设备购置费静态投资其中，设备购置费500kV增（减）1台1000MVA主变4490344043103300增（减）1台750MVA主变4210350040503360增（减）1回500kV出线（GIS）905711869683增（减）1回500kV出线（HGIS）816605784581增（减）1回500kV出线（AIS）633362608348330kV增（减）1台360MVA主变1820126017401210增（减）1台240MVA主变1570104015101000增（减）1回330kV出线（GIS）582467557447增（减）1回330kV出线（AIS）298176285168220kV增（减）1台240MVA主变1900138018401340增（减）1台180MVA主变1450107014101040增（减）1回220kV出线（GIS）280224272217增（减）1回220kV出线（AIS）260152252148110kV 增（减）1台50MVA主变（户内）459366453361增（减）1台50MVA主变（户外）475362469357增（减）1回110kV出线（GIS）1219411993增（减）1回110kV出线（AIS）85518450。

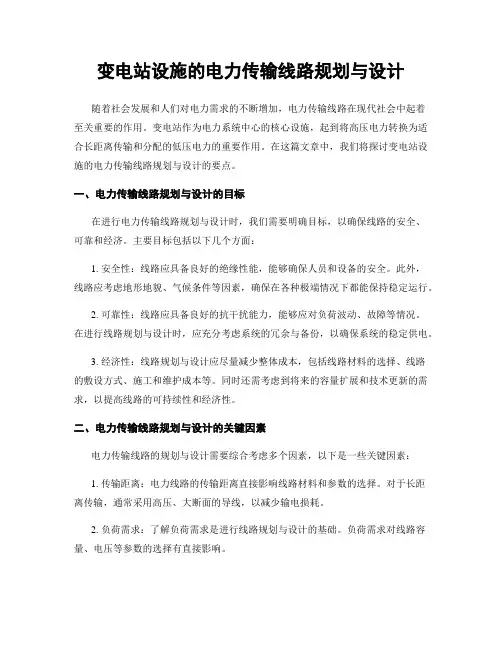

变电站设施的电力传输线路规划与设计随着社会发展和人们对电力需求的不断增加，电力传输线路在现代社会中起着至关重要的作用。
变电站作为电力系统中心的核心设施，起到将高压电力转换为适合长距离传输和分配的低压电力的重要作用。
在这篇文章中，我们将探讨变电站设施的电力传输线路规划与设计的要点。
一、电力传输线路规划与设计的目标在进行电力传输线路规划与设计时，我们需要明确目标，以确保线路的安全、可靠和经济。
主要目标包括以下几个方面：1. 安全性：线路应具备良好的绝缘性能，能够确保人员和设备的安全。
此外，线路应考虑地形地貌、气候条件等因素，确保在各种极端情况下都能保持稳定运行。
2. 可靠性：线路应具备良好的抗干扰能力，能够应对负荷波动、故障等情况。
在进行线路规划与设计时，应充分考虑系统的冗余与备份，以确保系统的稳定供电。
3. 经济性：线路规划与设计应尽量减少整体成本，包括线路材料的选择、线路的敷设方式、施工和维护成本等。
同时还需考虑到将来的容量扩展和技术更新的需求，以提高线路的可持续性和经济性。
二、电力传输线路规划与设计的关键因素电力传输线路的规划与设计需要综合考虑多个因素，以下是一些关键因素：1. 传输距离：电力线路的传输距离直接影响线路材料和参数的选择。
对于长距离传输，通常采用高压、大断面的导线，以减少输电损耗。
2. 负荷需求：了解负荷需求是进行线路规划与设计的基础。
负荷需求对线路容量、电压等参数的选择有直接影响。
3. 地理环境：地形地貌对电力线路的敷设方式和设备的选择有重要影响。
需要考虑地形的起伏、交通状况、自然灾害等因素。
4. 环境保护：在进行线路规划与设计时，需要考虑对环境的影响，减少对自然资源的破坏。
5. 安全性：线路的安全性是至关重要的因素，需要考虑防雷、防振等安全措施的设置。
6. 经济性：线路规划与设计需要综合考虑成本与效益，寻找最佳的经济方案。
三、电力传输线路规划与设计的步骤在进行电力传输线路规划与设计时，一般可以分为以下几个步骤：1. 需求分析：了解负荷需求、传输距离、地理环境等因素，明确需求。
输变电工程通用设计规划内蒙古电力公司输变电工程输电线路杆塔通用设计实施方法1概述自2005年以来，国家电网公司先后组织完成了750kV及以下各级电压等级的输电线路通用设计。
通用设计的推广应用，进一步加快了设计、评审、材料加工进度，缩短了工程建设周期，提高了工作效率和工程质量，取得了良好的经济效益和社会效益。
今年内蒙电力公司全面推行国网通用化设计，计划在国网通用设计的基础上，推行内蒙古电网公司输变电工程通用设计。
1.1目的和意义开展输变电工程输电线路通用设计的目的是：深入贯彻集约化管理思想，统一建设标准，统一材料规范。
规范设计程序，加快设计、评审、材料加工的进度，提高工作效率和工作质量。
减少设备型式，方便集中规模招标，方便运行维护。
控制造价，降低输电线路建设和运行成本。
1.1总体原则输电线路工程杆塔通用设计可以按照国网公司的设计方法和设计原则执行，对于国网公司通用设计中能满足内蒙地区需要的部分，可以经过校核后直接使用，对于内蒙地区需要国网公司通用设计没有的部分，可以按照国网通用设计的编制方法和依据编制新的输变电工程通用设计，最终汇总后形成内蒙地区的输变电工程杆塔通用设计成果。
输电线路通用设计的总体原则是：安全可靠、节约环保。
技术先进、标准统一。
提高效率、控制造价。
努力做到可靠性、统一性、适应性、经济性、先进性和灵活性的协调统一。
可靠性：确保各设计模块安全可靠，确保材料的可靠性，确保工程投运后电网的安全稳定运行。
统一性：统一建设标准，统一基建和生产运行的标准。
适应性：综合考虑各地区的实际情况，使得通用在公司系统中具备广泛的适用性。
经济性：按照全寿命周期设计理念和方法，在保证高可靠性的前提下，进行技术经济综合分析，实现工程全寿命周期内功能匹配、寿命协调、费用平衡。
先进性：提高原始创新、集成创新和引进消化吸收再创新的能力，坚持技术进步，推广应用新技术。
建立滚动修订的机制，不断完善设计成果。
灵活性：通用设计方案和模块划分合理，增减方便，组合型式多样，可灵活应用于各电压等级的输电线路工程。
2编制过程按照统一组织、统筹规划、系统全面的原则，充分借鉴国网通用设计的已由成果，采用模块化的设计方法，开展线路通用设计工作。
2.1合理确定杆塔规划参照国网通用设计的规划方法，确定杆塔规划和设计模块划分方式。
2.2统一技术标准执行最新的国家、行业、企业设计标准。
2.3规范技术要求按照最新的国家、行业、企业设计标准，统一气象条件、导地线、绝缘配合等主要技术要求，规范设计成果内容格式，保证设计质量和成果质量。
2.4统筹协调推进统一组织、统一实施，重点抓好各阶段设计成果评审环节，并及时发布。
设计成果成熟一批、评审一批、发布一批、应用一批。
2.5及时推广设计成果纳入《内蒙古电力公司输变电工程输电线路通用设计》，及时推广应用。
3.设计依据的主要规程、规范和公司规定《110kV～750 kV架空输电线路设计规范》（GB50545-2010）《66kV及以下架空电力线路设计规范》（GB50061-2010）《架空输电线路杆塔结构设计规定》（DL5154-2012）《输电线路铁塔制图和构造规定》（D//T5442-2010）《圆线同心绞架空导线》（GB1179-2008）《铝包钢绞线》（YB124-1997）《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）《高海拔污秽地区悬式绝缘子片数选用导则》（DL/T562-1995）《碳素结构钢》（GB/T700-2006)《低合金高强度结构钢》（GB/T1591-2008)《紧固件机械性能螺栓、螺钉和螺柱》（GB/T3098.1-2010)《紧固件机械性能螺母粗牙螺纹》（GB/T3098.2-2000)《紧固件机械性能螺母细牙螺纹》（GB/T3098.4-2000)4.模块划分与编号说明4.1模块划分原则按照电压等级、回路数、导线截面、气象条件、海拔高度和杆塔型式等划分通用设计模块。
4.1.1电压等级通用设计等级包括500kV、220kV、110kV、35kV四个电压等级。
4.1.2回路数通用设计按单回路、双回路设计，个别模块根据需要做四回路设计。
4.1.3导线截面积（1）500kV输电线路导线截面积为400、630mm2。
（2）220kV输电线路导线截面积为300、400、630mm2。
（3）110kV输电线路导线截面积为240、300mm2。
（4）35kV输电线路导线截面积为150、240、300mm2。
4.1.4气象条件从气象条件参数上来看，对铁塔设计影响较大的是基本风速和设计冰厚，其他因素也有影响。
在实际工程中一般都采用合理归并，经过分析研究，通用设计的基本风速和设计冰厚归并如下：（1）500kV输电线路设计风速取27、29、31、33m/s，设计冰厚取10mm。
（2）220kV输电线路设计风速取27、29、31m/s，设计冰厚取10mm。
（3）110kV输电线路计风速取27、29、31m/s，设计冰厚取10mm。
（4）35kV输电线路计风速取27、29、31m/s，设计冰厚取10mm。
4.1.5地形条件按照输电线路标准地形条件划分，可分为平地、河网泥沼、丘陵、山地、高山大岭五类。
但从对铁塔设计的影响来看，则可分为平丘和山区两大类。
两者主要差异在于杆塔规划和塔腿设计不同。
本次通用设计考虑地形对铁塔设计影响程度、环保要求及钢材耗量，同一模块地形条件分别考虑平丘和山地各有一套杆塔系列。
4.1.6海拔高度内蒙东部地区海拔高度＜1000m，西部地区海拔高度≥1000m，因此根据各地区和各电压等级的工程实际情况，进一步细化1000m以上海拔模块，具体如下：（1）500kV输电线路：≤1000m、1000-2000m（个别1000-2500m）。
（2）220kV输电线路：≤1000m、1000-2000m（个别1000-2500m）。
（3）110kV输电线路：≤1000m、1000-2000m。
（4）35kV输电线路：≤1000m、1000-2000m。
4.1.7杆塔型式杆塔型式包括猫头型、酒杯型、干字型、鼓型、扇型。
高低腿、平腿。
角钢塔、钢管塔。
4.2模块划分及杆塔编号说明本次将相同电压等级、回路数、导线型式的模块划分为一个模块，每个模块根据风速、覆冰、海拔高度不同划分子模块。
杆塔名称由三部分组成，即〔子模块编号〕——〔塔型名称〕〔系列号〕例如：5A1-ZB14.2.1编号（1）模块编号模块编号按照电压等级分别编排。
模块编号由二位字符组成，即：〔电压等级编号〕〔系列号〕电压等级编号，用数字表示：7-750kV；5－500kV；3－330kV；2－220kV；1－110kV；03-35kV。
系列号，用字母顺序表示：从 A、B、C、D(除G、J、O、S、Z、X 外)…… 顺序排列；除具有特别意义的：GT－代表钢管塔；GG-代表钢管杆；J－代表紧凑型；JD-单回路紧凑型；Z－代表直流。
例如5A 模块指单回路截面为400mm2 的模块。
（2）子模块编号对于单回路和双回路塔型，子模块编号由三位字符组成。
前两位字符与所在模块的编号相同，第三位是模块内系列号，模块内系列号用数字排序。
对于同塔四回路塔型，子模块编号由四部分组成，〔电压等级编号1〕/〔电压等级编号2〕〔模块编号〕〔模块内系列号〕电压等级编号: 7-750kV；5－500kV；3－330kV；2－220kV；1－110kV；03－35kV。
模块编号即为大模块编号。
模块内系列号用数字排序。
对于同塔六回路，子模块编号以此类推。
4.2.2塔型名称塔型名称由二位字符组成，即：〔塔型字母〕〔塔型系列号〕塔型字母分别代表如下意义：Z－直线塔；J－转角塔；B-酒杯塔；M-猫头塔；S－同塔双回路；SS－同塔四回路；G－钢管杆；C－长短腿；V－V 型串；K－跨越塔；ZJ－直线转角塔；DJ－终端塔。
比如：SSZC－表示同塔四回路直线塔（长短腿）；SDJC－表示同塔双回路终端塔（长短腿）。
4.2.3系列号1、2、3……，即塔型系列号。
110kV输电线路通用设计铁塔模块主要技术条件220kV输电线路通用设计铁塔模块主要技术条件500kV输电线路通用设计铁塔模块主要技术条件5主要设计原则和方法5.1设计气象条件冰风气象条件已统一选取，同时要慎重确定最高气温、最低气温、年平气温等气象要素。
操作过电压和雷电过电压的风速按规范中的详细规定进行选取，其他工况的风速不必按导线高度进行折算，按规范中规定取值即可。
通用气象条件模块如下：本次最低气温取-40℃，最高气温40℃。
5.2导线和地线导线标准采用GB/T1179-2008，该标准基本参照IEC相关的架空线路导线标准编制，在导线设计、制造和检验方面基本与国际接轨。
导线具体参数见下表：500kV地线采用JLB-150 铝包钢绞线。
220kV地线采用JLB-150 铝包钢绞线。
110kV地线采用JLB-100 铝包钢绞线。
导线安全系数取2.5，当地线采用JLB40时安全系数取3.0。
只有在覆冰工况地线支架强度计算时，考虑地线覆冰比导线覆冰增加5mm，断线工况不考虑增加5mm覆冰。
同时地线计算时要考虑架设OPGW。
5.3绝缘配合及防雷保护5.3.1绝缘配合原则依照规范进行绝缘设计，使输电线路能在公频电压、操作过电压和雷过电压等各种情况下安全可靠接地。
在一般线路的绝缘设计上，以防污设计为主。
根据以往工程的设计经验，大量的线路处于III级污秽区（D级），因此按D级污秽区进行绝缘配合设计。
若在具体工程的设计中，输电线路经过较严重的污秽地区时，可以通过采用防污型绝缘子，同时也可采用防污性能较优的复合绝缘子的方式来满足要求。
对于同塔双回路，存在两个回路同时遭受雷击闪络的可能性，两回路同时跳闸将对系统产生较大的冲击，严重影响系统的可靠性。
根据国内外经验，调整两回路之间的绝缘水平，采取平衡高绝缘配置，对降低或避免因塔顶遭受雷击而引起的双回路同时跳闸事故是有效的措施，所以同塔双回路采用平衡高绝缘设计。
5.3.2绝缘子片数经过计算和统计，操作过电压对绝缘子片数不起控制作用，依照规范按爬电比距法确定绝缘子片数。
高海按规范进行修正。
同塔双回路采用平衡高绝缘，在上述计算的基础上再增加相应的绝缘子片数。
各电压等级绝缘子片数计算时采用的绝缘子类型和片数，建议可采用下表数值。
绝缘子型号绝缘子片数一般情况下耐张绝缘子串受力比悬垂绝缘子串大，容易产生零值绝缘子，因此耐张绝缘子片数比同级悬垂绝缘子片数增加1-2片。
注意：国网时考虑到耐张绝缘子串悬挂方式不同于悬垂串，并且清洗能力较强，因此按污秽条件选择并已达到规范所规定的片数时，不再考虑另行增加片数。
5.3.3绝缘子串强度（1）500kV部分。
500kV线路绝缘子强度级别选择可参考下表：根据以往设计和运行经验，V型串单侧可承受5-10度风压，故V型串两肢夹角的一般可比最大风偏角小5-10度。
