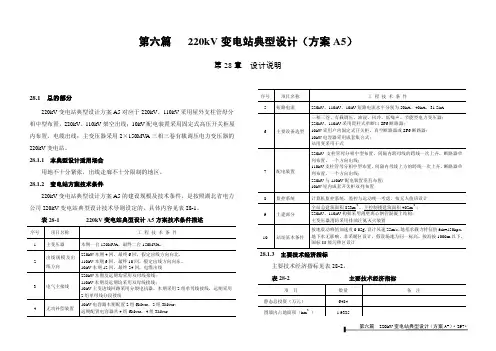

第六篇 220kV变电站典型设计（方案A5）第28章设计说明28.1 总的部分220kV变电站典型设计方案A5对应于220kV、110kV采用屋外支柱管母分相中型布置，220kV、110kV架空出线；10kV配电装置采用固定式高压开关柜屋内布置，电缆出线；主变压器采用2×150MV A三相三卷有载调压电力变压器的220kV变电站。
28.1.1 本典型设计适用场合用地不十分紧张，出线走廊不十分限制的地区。
28.1.2 变电站方案技术条件220kV变电站典型设计方案A5的建设规模及技术条件，是按照湖北省电力公司220kV变电站典型设计技术导则设定的，具体内容见表28-1。
表28-1 220kV变电站典型设计A5方案技术条件描述序号项目名称工程技术条件1 主变压器本期一台150MVA，最终二台150MV A。
2 出线规模及出线方向220kV本期4回，最终6回，假定出线方向向北。
110kV本期6回，最终10回，假定出线方向向东。
10kV本期12回，最终24回，电缆出线3 电气主接线220kV本期及远期均采用双母线接线；110kV本期及远期均采用双母线接线；10kV主变进线回路采用分裂电抗器，本期采用2组单母线接线，远期采用2组单母线分段接线4 无功补偿装置10kV电容器本期配置2组6Mvar，2组3Mvar；远期配置电容器共4组6Mvar，4组3Mvar序号项目名称工程技术条件5 短路电流220kV、110kV、10kV短路电流水平分别为50kA、40kA、31.5kA6 主要设备选型三相三卷、有载调压、油浸、风冷、低噪声、节能型电力变压器；220kV、110kV采用瓷柱式单断口SF6断路器；10kV采用户内固定式开关柜，真空断路器或SF6断路器；10kV电容器采用成套集合式；站用变采用干式7 配电装置220kV支柱管母分相中型布置，间隔内跨母线的跨线一次上齐，断路器单列布置，一个方向出线；110kV支柱管母分相中型布置，间隔内母线上方的跨线一次上齐，断路器单列布置，一个方向出线；220kV与110kV配电装置垂直布置；10kV屋内成套开关柜双列布置8 监控系统计算机监控系统，监控与远动统一考虑，按无人值班设计9 土建部分全站总建筑面积823m2，主控制楼建筑面积402m2；220kV、110kV构架采用薄壁离心钢管混凝土结构；主变压器消防采用排油注氮灭火装置10 站址基本条件按地震动峰值加速度0.05g，设计风速25m/s，地基承载力特征值fak=150kpa，地下水无影响，非采暖区设计，假设场地为同一标高。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5 供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
目次前言................................................................................................................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 一般技术原则 (4)6 35kV配电网设备 (12)7 10kV配电网设备 (13)8 低压配电网设备 (19)9 配电网继电保护和自动装置、配电自动化及信息化 (20)10 电力用户接入 (22)11 分布式电源接入 (24)12 电动汽车充换电设施接入 (25)附录A（规范性附录）供电区域划分 (27)附录B（规范性附录）35kV配电网典型接线方式 (28)附录C（规范性附录）10kV架空网典型接线方式 (31)附录D（规范性附录）10kV电缆网典型接线方式 (32)编制说明 (34)I前言为规范国家电网公司所属各省（区、市）公司35kV及以下配电网规划、设计、建设、改造、运维和检修工作，制定本标准。
本标准代替Q/GDW 370—2009，与Q/GDW 370—2009相比，主要技术性差异如下：——标准名称由“城市配电网技术导则”更改为“配电网技术导则”；——增加环网柜、环网室、环网箱等术语，规范统一了配电网常用设施设备的名称，有利于进行典型设计、运维管理；——增加按地域及负荷密度的供电区域划分（附录A），以及规划A+、A、B、C、D、E类供电区域配电网的有关技术要求，适用范围从城市配电网扩展至包含农村等整个配电网；——增加目标电网的概念，明确不同供电区域目标电网建设及过渡改造方向，确保提高负荷转移能力；——增加电能质量关于对电压波动和闪变、电压暂降、三相电压不平衡和谐波的限值、统计及检测等要求；——增加运用红外成像测温，高频、暂态地电波、超声波局部放电检测等带电检测技术、OWTS（振荡波）等局部放电检测技术的要求，以及利用配电自动化、用电信息采集等数据进行状态检修技术的要求；——增加小电流接地系统永久性单相接地故障选线选段、就近快速隔离的要求，参考国际先进做法，改变长期以来单相接地故障下持续运行2小时的传统做法，提高设备及人身安全性和供电可靠性；——增加电动汽车充换电设施接入，适应智能配电网发展要求；——修改原5.11节“分布式电源”，扩充为第11章“分布式电源接入”，满足环保绿色能源发展；——修改配电网防雷与接地内容，补充带间隙避雷器及架空地线的应用范围；——修改中低压配电网导线、电缆按供电区域选用，以及规范中低压设备选用；——修改配电自动化建设原则，提高配电自动化的实用效果；——删除原第11章20kV配电网建设；——删除原附录D电缆典型敷设方式图等。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集(2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述：•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编.•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编.•修编主要内容:新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容,删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG—10YK-＊＊-＊*修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全［2008］43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计(V1。
0版）》更新为《中国南方电网公司标准设计和典型造价V2。
1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004。

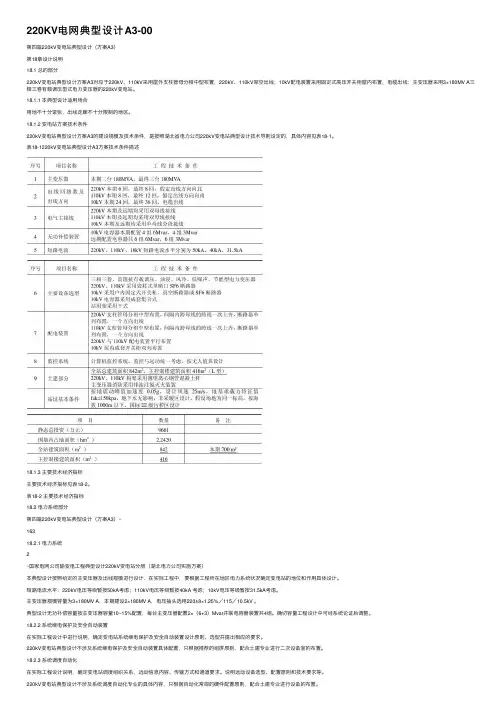

220KV电⽹典型设计A3-00第四篇220kV变电站典型设计（⽅案A3）第18章设计说明18.1 总的部分220kV变电站典型设计⽅案A3对应于220kV、110kV采⽤屋外⽀柱管母分相中型布置，220kV、110kV架空出线；10kV配电装置采⽤固定式⾼压开关柜屋内布置，电缆出线；主变压器采⽤3×180MV A三相三卷有载调压型式电⼒变压器的220kV变电站。
18.1.1 本典型设计适⽤场合⽤地不⼗分紧张，出线⾛廊不⼗分限制的地区。
18.1.2 变电站⽅案技术条件220kV变电站典型设计⽅案A3的建设规模及技术条件，是按照湖北省电⼒公司220kV变电站典型设计技术导则设定的，具体内容见表18-1。
表18-1220kV变电站典型设计A3⽅案技术条件描述18.1.3 主要技术经济指标主要技术经济指标见表18-2。
表18-2 主要技术经济指标18.2 电⼒系统部分第四篇220kV变电站典型设计（⽅案A3）··16318.2.1 电⼒系统2··国家电⽹公司输变电⼯程典型设计220kV变电站分册（湖北电⼒公司实施⽅案）本典型设计按照给定的主变压器及出线规模进⾏设计，在实际⼯程中，要根据⼯程所在地区电⼒系统状况确定变电站的地位和作⽤具体设计。
短路电流⽔平：220kV电压等级暂按50kA考虑；110kV电压等级暂按40kA 考虑；10kV电压等级暂按31.5kA考虑。
主变压器规模容量为3×180MV A，本期建设2×180MV A，电压抽头选⽤220±8×1.25%／115／10.5kV 。
典型设计⽆功补偿容量按主变压器容量10~15%配置，每台主变压器配置2×（6+3）Mvar并联电容器装置共4组。
确切容量⼯程设计中可经系统论证后调整。
18.2.2 系统继电保护及安全⾃动装置在实际⼯程设计中进⾏说明，确定变电站系统继电保护及安全⾃动装置设计原则、选型并提出相应的要求。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV 及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5 供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
前言福建省电力公司根据全省各地区经济发展和配电网现状,遵循“安全、经济、实用、适度超前”的原则，特组织编制了《福建省电力公司10KV配电及业扩工程典型设计10KV配电站房设施部分》图册。
本图册由福州汇创电力勘测设计有限公司承接设计，经全省各市县供电公司技术专家多次认真的审查讨论，最终定稿编印，在此谨向所有参与本图集设计、审定人员表示衷心的感谢。
福建省电力公司10KV配电站房设施工程典型设计工作组牵头单位：福建省电力公司营销部成员单位：福州汇创电力勘测设计有限公司成员：刘升陈石川周小燕陈淑芝温周项何晓兰设计总工程师：周小燕校核：周小燕陈俊峰李映红编写：陈淑芝温周项何晓兰编著者2007.0510kV配电站房设施总体说明1. 概述1.1本图集界定为初步设计阶段,其目的是：1.1.1 全省规范设计、统一标准、方便运行维护、方便设备招标、提高质量、降低造价、缩短工期，提升服务水平,实现总体效益最大化；1.1.2 用户可根据各供电单位批准的供电方案及自身资金情况、土地面积、管理水平、建筑风格从菜单中选出适合本单位的一种配电站设计图纸；1.1.3 用于常规10kV配电站房施工设计本体部分的套用，以简化工程设计及施工设计审查。
但在具体工程套用本图集时，仍然需要委托有相应资质的设计单位承担工程设计，在套用过程中，应该验证配电工程所接入电网的系统条件、确认建设规模、总平面与所址环境的协调（包括进出线方向、进所道路、上下水、通风环境条件等等）、根据工程设计确定的工程量编制工程概预算。
1.2 主要设计方案说明本单元典型设计按七卷进行分类第一卷：10kV带计量配电站房10kV侧电气图纸；第二卷：10kV不带计量配电站房10kV侧电气图纸；第三卷：10kV带计量配电站房主变及0.4kV侧电气图纸；第四卷：10kV不带计量配电站房主变及0.4kV侧电气图纸第五卷: 10kV配电站房典型方案示例第六卷: 10KV箱式变电站电气图纸第七卷：配电箱及电度表箱电气图纸本单元按开关柜柜型及变压器种类的不同进行细化分类形成各典型菜单图纸。
10kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（版）》更新为《中国南方电网公司标准设计和典型造价》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
目次前言................................................................................................................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 一般技术原则 (4)6 35kV配电网设备 (12)7 10kV配电网设备 (13)8 低压配电网设备 (19)9 配电网继电保护和自动装置、配电自动化及信息化 (20)10 电力用户接入 (22)11 分布式电源接入 (24)12 电动汽车充换电设施接入 (25)附录A（规范性附录）供电区域划分 (27)附录B（规范性附录）35kV配电网典型接线方式 (28)附录C（规范性附录）10kV架空网典型接线方式 (31)附录D（规范性附录）10kV电缆网典型接线方式 (32)编制说明 (34)I前言为规范国家电网公司所属各省（区、市）公司35kV及以下配电网规划、设计、建设、改造、运维和检修工作，制定本标准。
本标准代替Q/GDW 370—2009，与Q/GDW 370—2009相比，主要技术性差异如下：——标准名称由“城市配电网技术导则”更改为“配电网技术导则”；——增加环网柜、环网室、环网箱等术语，规范统一了配电网常用设施设备的名称，有利于进行典型设计、运维管理；——增加按地域及负荷密度的供电区域划分（附录A），以及规划A+、A、B、C、D、E类供电区域配电网的有关技术要求，适用范围从城市配电网扩展至包含农村等整个配电网；——增加目标电网的概念，明确不同供电区域目标电网建设及过渡改造方向，确保提高负荷转移能力；——增加电能质量关于对电压波动和闪变、电压暂降、三相电压不平衡和谐波的限值、统计及检测等要求；——增加运用红外成像测温，高频、暂态地电波、超声波局部放电检测等带电检测技术、OWTS（振荡波）等局部放电检测技术的要求，以及利用配电自动化、用电信息采集等数据进行状态检修技术的要求；——增加小电流接地系统永久性单相接地故障选线选段、就近快速隔离的要求，参考国际先进做法，改变长期以来单相接地故障下持续运行2小时的传统做法，提高设备及人身安全性和供电可靠性；——增加电动汽车充换电设施接入，适应智能配电网发展要求；——修改原5.11节“分布式电源”，扩充为第11章“分布式电源接入”，满足环保绿色能源发展；——修改配电网防雷与接地内容，补充带间隙避雷器及架空地线的应用范围；——修改中低压配电网导线、电缆按供电区域选用，以及规范中低压设备选用；——修改配电自动化建设原则，提高配电自动化的实用效果；——删除原第11章20kV配电网建设；——删除原附录D电缆典型敷设方式图等。
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述：•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编.•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容,同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK—＊＊—**修改为CSG—2018—10YK-**—**，修编说明中没有描述的图纸均指其与对应原图图名一致,该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言.2 规范性引用文件（1）电监安全［2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004。
江苏省电力公司220kV数字化变电站技术导则（试行）江苏省电力公司2009年 5月1范围 (1)2术语与定义 (1)3规范性引用文件 (2)4一般技术要求 (4)4.1 变电站数字化各层功能要求 (4)4.2 数字化变电站的安全可靠性要求 (4)4.3 数字化变电站的运行检修要求 (4)4.4 信息的优化与共享 (5)5变电站数字化设备技术要求 (6)5.1 一般性要求 (6)5.2 变电站层设备 (6)5.3 间隔层设备 (6)5.4 过程层设备 (7)6一次设备要求 (9)7数据网络 (10)7.1 总体要求 (10)7.2 网络结构 (10)7.3 网络交换设备的要求 (11)7.4 网络数字通道的监测和维护 (12)8变电站电能量系统基本要求 (13)8.1 电能计量系统 (13)8.2 电能质量系统 (13)9变电站对时和同步 (14)9.1 变电站对时功能 (14)9.2 采样数据的同步 (14)10变电站高级应用 (15)10.1 设备要求 (15)10.2 变电站层应用系统 (15)11附件：数字化变电站网络方案 (17)11.1 220kV部分 (17)11.2 110kV部分 (20)11.3 35/20/10 kV部分 (21)11.4 220kV 部分GOOSE 网络方案 (23)前言为规范江苏省电力公司220kV数字化变电站建设，保障电网设备可靠经济运行，特制定本技术导则。
本技术导则按照现行国家标准、电力行业标准及相关技术规范、规定，并充分考虑江苏省电力公司实际运行和管理要求而提出。
本技术导则由江苏省电力公司提出。
本技术导则主要起草单位：江苏省电力公司生产技术部本技术导则主要参加起草单位：江苏省电力试验研究院、江苏省电力设计院、江苏方天电力技术有限公司。
本技术导则自颁布之日起试行。
1范围1.1.1本技术导则适用于江苏省电力公司新建220kV数字化变电站。
1.1.2数字化变电站系统应根据变电站在系统中的重要性，考虑合理成熟可靠的方案，满足不同主接线的需要。
ICSQ/GDW 国家电网公司企业标准Q/GDW XXX-2009110<66）kV～220kV智能变电站设计规范Specifications of design for 110<66）kV～220kV Smart Substation<报批稿）20XX－XX－XX发布 20XX－XX－XX实施国家电网公司发布目次前言11 范围12 引用标准13 术语和定义24 总则55 电气一次部分55.1智能设备55.2互感器75.3设备状态监测96 二次部分96.1一般规定96.2变电站自动化系统106.3其他二次系统186.4二次设备组柜186.5二次设备布置206.6光/电缆选择206.7防雷、接地和抗干扰207 变电站总布置208 土建与建筑物209 辅助设施功能要求2110 高级功能要求2110.1设备状态可视化2110.2智能告警及分析决策2110.3故障信息综合分析决策2110.4支撑经济运行与优化控制2110.5站域控制2110.6站域保护2210.7与外部系统交互信息22附录A 本规定用词说明23附录B 资料性附录24附录C 资料性附录25前言为加快建设统一坚强智能电网，规范智能变电站关键技术、设计和工程应用，推动和指导新建工程设计和建设工作，深化标准化建设，按照“统一规划、统一标准、统一建设”的原则，国家电网公司组织编写了《110<66）kV~220kV智能变电站设计规范》。
本标准在《智能变电站技术导则》基础上，积极优化和创新，积极应用新技术、新设备、新材料，吸收了数字化变电站和无人值班变电站设计成果、通用设计和“两型一化”等标准化建设成果，强化全寿命周期设计理念和方法应用，充分体现智能变电站技术先进、安全可靠、创新优化、成果自主、经济适用、节约环保等先进性，引领智能变电站设计技术进步方向。
智能变电站设计除应执行本标准外，尚应严格执行强制性国家标准和行业标准，应符合现行的国家、行业有关标准的规定。
37.1总的部分本典型设计为国家电网公司35kV变电站典型设计户内站设计部分，方案编号为B-3。
变电站为全户内无人值班变电站，电缆进出线。
35kV选用金属铠装移开式开关柜，户内单列布置；主变压器采用2台容量为20MVA三相双绕组自冷式有载调压变压器，户内布置；10kV 配电装置选用金属铠装中置式开关柜，户内单列布置；每台主变压器配置一组容量为3MVA无功补偿并联电容器组，户内布置组合成的方案。
37.1.1本典型设计的适用场合(1)规划为末端负荷变电站，远景进线2回，且无穿越功率。
(2)进出线均为电缆且电缆出线多的项目。
(3)负荷密度高、用地紧张、环境要求高的城市地区。
37.1.2对设计方案组合的说明35kV变电站典型设计户内站方案B-3技术组合一览表见表37 -1。
37.1.3主要技术指标主要技术指标见表37-2。
37.2电力系统部分37.2.1 电力系统本典型设计按照给定的主变压器及线路规模进行设计，在实际工程中，需要根据变电站所处系统情况具体设计。
各电压等级的设备短路电流按如下水平选择：(1) 35kV电压等级为25kA。
(2) lOkV电压等级为16kA或25kA。
37.2.2 系统继电保护及安全自动装置系统继电保护采用微机保护，本典型设计不涉及系统继电保护具体配置，只根据工程规模，推荐组屏方案，配合土建专业进行二次设备室的布置。
在实际工程中，需要根据变电站系统情况具体设计。
37.2.3 系统通信及站内通信本典型设计不涉及系统通信专业的具体内容，在实际工程中，需要根据变电站系统情况具体设计。
37.2.4系统调度自动化本典型设计不涉及系统远动专业的具体内容，只根据自动化典型硬件配置原则，配合土建专业进行二次设备室的布置。
在实际工程中，需要根据实际情况确定调度关系、远动信息内容和通道要求，并进行远动设备选型。
37.3电气一次部分37. 3.1电气主接线37.3.1.1变电站设计规模(1)主变压器容量：变电站本期容量为1×20MVA．远景容量为2*20MVA，电压等级为35/10. 5kV。
国家电网公司35kV变电站 典型设计技术导则 （修订版） 国家电网公司基建部 二○○六年九月国家电网公司35kV变电站典型设计 技术导则 第1章 技术原则概述
1.1 依据性的规程、规范 《35～110kV变电所设计规范》（GB 50059-1992）、《35～110kV无人值班变电所设计规范》（DL/T 5103-1999）等国家和电力行业有关35kV变电站设计、通信设计和调度自动化设计的标准、规程、规范及国家有关安全、环保等强制性标准；《国家电网公司十八项电网重大反事故措施》、《输变电设备技术标准》、《预防输变电设备事故措施》、《电力系统无功补偿配置技术原则》等有关企业标准和规定。
1.2 设计对象 国家电网公司系统内35kV变电站，包括户外、户内和箱式变电站。 1.3 运行管理模式 35kV变电站典型设计按无人值班远方监控设计。 1.4 设计范围 35kV变电站典型设计设计范围是变电站围墙以内，设计标高零米以上。 受外部条件影响的项目，如系统通信、保护通道、进站道路、站外给排水、地基处理等不列入设计范围。
1.5 设计深度 按DLGJ25-1994《变电所初步设计内容深度规定》有关深度要求开展工作。
1.6 模块化设计 35kV变电站典型设计模块划分原则与220kV和110kV变电站典型设计一致。方案中各电压等级配电装置、主变压器、无功补偿装置、站用电、主控楼等是典型设计方案的“基本模块”；对于“基本模块”中的规模，如各电压等级的出线回路、无功补偿组数及容量的大小、主变压器台数及容量等，是典型设计工作的“子模块”。实际工程可通过“基本模块”拼接和“子模块”调整，方便的形成所需要的设计方案。
1.6 假定条件 海拔高度: ≤1000m； 环境温度 ： －20～＋40℃； 最热月平均最高温度： 35℃； 覆冰厚度： 10mm； 设计风速： 30m/s（50年一遇，10m高，10min平均最大风速）；
污秽等级： Ⅲ级； 日照强度： 0.1W/cm2； 最大冻土层厚度： ≤0.5m； 地震设防烈度： 7度，地震加速度为0.1g，地震特征周 期为0.35s； 洪涝水位： 站址标高高于50年一遇洪水位和历史最 高内涝水位，不考虑防洪措施； 设计土壤电阻率： 不大于100Ω·m； 地基： 地基承载力特征值取fak=150kPa， 无地下水影响； 腐蚀： 地基土及地下水对钢材、混凝土 无腐蚀作用。第2章 技术条件一览表 国家电网公司35kV变电站典型设计的分类原则按两个层次分类：第一层次，按变电站布置方式可分为：户外站（A型）、户内站（B型）和箱式变电站（D型）；第二层次，按配电装置型式可分为：户外装配式配电装置和户内成套开关柜配电装置。国家电网公司35kV变电站典型设计共13个方案，其中户外站（A型）方案5个、户内站（B型）5个、箱式变电站（D型）方案3个。各方案的技术条件一览表见表1。
表1 国家电网公司35kV变电站典型设计各方案技术条件一览表
类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
户 外 变 电 站
A-1 1/1×5 35kV：1/1回 10kV：4/4回 35kV：线路变压器组 10kV：单母线 10kV并联电容器：1/1×900 35kV：户外软母线中型 10kV：户外软母线改进中型双列 全户外布置 昌吉电业局设计室
新疆A-02
A-2 1/2×5 35kV：1/2回 10kV：4/8回 35kV：内桥 10kV：单母线分段 10kV并联电容器：1/2×900 35kV：户外软母线改进中型双列 10kV：户外软母线中型双列 全户外布置 信阳电力设计院
河
南A-4 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
A-3 1/2×10 35kV：1/2回 10kV：6/12回 35kV：内桥 10kV：单母线分段 10kV并联电容器：1/2×1500 35kV：户外软母线中型 10kV：户内开关柜双列 35kV户外布置，10kV户内布置 临汾电力设计院 山西A-2
A-4 1/2×10 35kV：1/2回 10kV：6/12回 35kV：单母线 10kV：单母线分段 10kV并联电容器：1/2×1500 35kV：户外软母线改进中型 10kV：户内开关柜双列 35kV户外布置，10kV户内布置 渭南电力设计院 陕西A-1 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
A-5 1/2×16 35kV：2/4回 10kV：6/12回 35kV：单母线分段 10kV：单母线分段 10kV并联电容器：1/2×2400 35kV：户外软母线中型双列 10kV：户内开关柜双列 35kV户外布置，10kV户内布置 徐州电力设计院 江苏A-2 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
户 内 变 电 B-1 1/2×10 35kV：2/4回 10kV：6/12回 35kV：单母线分段 10kV：单母线分段 10kV并联电容器：1/2×1500 10kV消弧线圈接地 35kV：户内开关柜单列 10kV：户内开关柜双列
35kV和10kV上下楼层布置，主变户外布置，35kV架空进出线，10kV母线桥进线，电缆出线
徐州电力设计院
江
苏B-2 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
站
B-2 1/2×20 35kV：2/2回 10kV：8/16回 35kV：内桥 10kV：单母线分段 10kV并联电容器：1/2×3000 10kV消弧线圈接地 35kV：户内开关柜单列 10kV：户内开关柜双列 35kV和10kV上下楼层布置，主变户外布置，35kV架空进出线，10kV 母线桥进线，电缆出线。 嘉兴电力设计院
浙
江B-3 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
B-3 1/2×20 35kV：2/2回 10kV：8/16回 35kV：内桥 10kV：单母线分段 10kV并联电容器：1/2×3000 10kV电阻或消弧线圈接地 35kV：户内开关柜单列 10kV：户内开关柜双列 35kV和10kV上下楼层布置，主变户内布置，35kV电缆进线，10kV 母线桥进线，电缆出线。 青岛电力设计院
山东III方案 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
B-4 3/3×20 35kV：9/9回 10kV：24/24回 35kV：三段独立单母线 10kV：单母线分段 10kV并联电容器：3/3×3000 10kV电阻或消弧线圈接地 35kV：户内开关柜单列 10kV：户内开关柜双列 全户内 天津电力设计院 天津B-1 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
B-5 2/3×31.5 35kV：2/3回 10kV：20/30回 35kV：线路变压器组 10kV：单母线分段 10kV并联电容器：2/3×4800 10kV电阻或消弧线圈接地 35kV：户内开关柜单列 10kV：户内开关柜双列 全户内 上海电力设计院 上海B-1
箱 式 变 D-1 1/1×5 35kV：1/1回 10kV：4/4回 35kV：线路变压器组 10kV：单母线 10kV并联电容器：1/1×900 35kV：户外软母线改进半高型 10kV：箱式配电装置 35kV户外布置 主变户外布置 10kV箱式布置
安徽电网咨询有限公司 安徽A-5 类型 编号 主变容量 （MVA） 出线规模 接线形式 无功配置及接地方式 （kvar） 配电装置 布置格局 推荐设计单位 推荐方案
电 站 D-2 1/1×10 35kV：1/1回 10kV：6/6回 35kV：线路变压器组 10kV：单母线 10kV并联电容器：1/1×1500 35kV：箱式配电装置 10kV：箱式配电装置 主变户外布置 35kV、10kV箱式布置 嘉兴电力
设计院
浙
江D-1
D-3 1/2×5 35kV：2/2回 10kV：4/8回 35kV：内桥 10kV：单母线分段 10kV并联电容器：1/2×900 35kV：箱式配电装置 10kV：箱式配电装置 主变户外布置 35kV、10kV箱式布置 安徽电网咨询有限公司 安徽D-1
说明：□ 表示方案分类号，具体是，A：户外变电站，B：户内变电站，C：半地下变电站（仅适用于66kV变电站
