停送电流程图

供配电设施操作规程一、停电操作流程：1. 退出电容补偿柜开关并断开各低压分路开关，使低压则总开关不带负荷。

2. 断开低压侧低总开关，并检查机械指示位置，确认于断开位置。

3. 断开变压器高压侧开关，并检查机械指示位置，确认开关处于断开位置。

4. 断开主供或备供电源总开关，并检查机械指示位置，确认开关处于断开位置。

停电操作流程图二、送电操作流程：1. 合上主供或备供电源进线开关，并检查机械指示位置，确认合闸成功。

2. 合上变压器高压侧开关，并检查机械指示位置确认合闸成功。

3. 合上变压器低压侧进线开关，并检查机械指示位置，确认合闸成功，同时观察相电压是否正常。

4.合上变压器低压侧各分路开关，向各客户供电。

5.投入电容补偿柜。

送电操作流程图发电机自动供电操作流程1. 若市电电网故障停止供电时，应启动后备发电机。

2. 发电机平常投入自动状态，发电机电源开关在合闸位置。

市电失压跳闸，柴油发电机自动启动，待转速达到1500r/min，电压达到380V，50HZ，即送电到AA-07、AA-06发电机联络屏。

3. 拉开AA-06屏1#开关及AA-04T屏1#开关(市电供电开关)，合上AA-06屏2#开关（供消防设备与车场照明、电梯）及AA-07、AA-04T屏2#开关(发电机供天虹商场应急照明、货梯、扶梯、冷冻机)。

发电机送电操作流程图发电机操作规程及维护保养规则一．启动前检查：1．检查发动机润滑油油位，高油位“HI”位置，但不可超过。

2．检查发动机冷却水水位，水位应在散热水箱盖下5cm位置，该检查应在发动机冷态下进行。

3．检查油箱中的燃油应足够，管路无渗漏并畅通。

4．检查蓄电池组电压应正常，刀开关应合上。

（平时刀开关应断开，电池组应在运转前充满电。

充电时间16～24小时）。

二．准备启动：1．为确保系统设备的安全，如无特殊原因，不使用“自动”或“遥控”启动方式。

2．先合上28/F出烟处的排烟电源开关，再开启排烟机，水帘烟尘处理系统，并将排风扇打开。

停电应急预案及处置流程图
小区预告或突发停电应采取如下应急措施：
一、传达报告信息
如电力公司预告停电，应立即报告项目部值班经理，项目部将停电通知张贴在大堂或告示栏等明显处。

若突然停电或发现电力故障，要及时向项目部经理、值班经理报告，并立即通知工程维修部检查抢修，护卫队派出人员积极参加情况处置。

二、检查电梯困人
电梯安全管理员立即到各电梯查找有无人员被困，巡逻护卫要及时配合电梯安全管理员检查是否有人被关在电梯里，如有人被关，要按电梯困人预案实施救人。

三、稳定业主情绪
项目部值班人员耐心回答业主、客户的询问，解释停电情况。

当班护卫队员立即前往停电区域稳定业主、客户情绪，防止发生混乱，协助工程维修部人员组织检查停电原因，保护重要设施设备，尽快恢复供电。

如果是突然停电，护卫队组织动员护卫为业主排忧解难，保证业主生活急需；如为夜间停电，值班经理应组织各部门员工为业主送蜡烛，或持手电筒、应急灯护送业主，楼道内若无应急照明要点上蜡烛。

四、加强辖区巡查
护卫队员应加强巡逻，防止有人乘机盗窃、作案，防止火灾等事故发生，护卫队要及时加派岗哨，加强大门、单元门和地下车库的控制，并加强对出入人员的检查和登记。

五、遵守供电程序
如恢复供电时，要对重要的用电单位进行通报。

六、做好事件记录
护卫队员要及时详细的记载停电时间和恢复供电时间。

工程维修部人员将详细情况记录在事故记录本上。

十九、公共突发事件(停电)处理流程图。

电气操作流程图
值长发布操作任务班长接受操作任务填写停送电联系单值班员填写操作票班长审核后签字值长审核签字值长发布操作命令值班员在班长的监护下进行操作
操作完毕后回令班长填写操作记录
运行调整流程图
值班员按照机组规定指标进行监盘值长按照调度曲线下达命令主值按值长指令进行监视负荷如有功偏离规定指标时向值长汇报值长通知机炉调整负荷如无功偏离规定指标时主值自行调整励磁到规定值
检修工作流程图
车间主任下达检修任务检修责任人开工作票工作许可人安全措施执行完毕检修工作开始按照检修工艺规程进行检修检修工作完毕运行负责人验收车间验收。

大唐七台河发电有限责任公司停、送电联系管理办法第一章总则第一条为规范大唐七台河发电有限责任公司（以下简称公司）停、送电联系管理，建立和完善停、送电联系管理制度，根据《安全生产法》、《国家电网公司电力安全工作规程（变电所和发电厂电气部分》、《防止电力生产重大事故的二十五项反措重点要求》、《中国大唐两票管理规定》、《大唐七台河发电有限责任公司两票管理规定》及有关规定，结合公司实际，制定本办法。

第二条本办法适用于公司所属发电部。

第三条公司停、送电联系的管理，是指对公司系统或设备停、送电，辅控等运行岗位与值长，值长与集控运行人员之间联系等管理流程进行规范，建立考核机制，提升管理水平或工作水平。

第二章管理内容第四条管理范围（一）本标准规定了因系统或设备停、送电，辅控等运行岗位与值长，值长与集控运行人员之间联系的管理内容、管理目标，主管、协管部门及岗位，管理流程及形成的报告和记录。

（二）本标准适用于大唐七台河发电有限责任公司的生产系统或设备停、送电，辅控运行岗位与值长，值长与集控运行人员之间联系。

第五条管理内容（一）停、送电联系是指当生产系统或设备停、送电工作需值长审批、集控运行人员操作时，各站点运行岗位的主值与值长、值长与集控运行人员的联系。

（二）系统或设备停电是指将所有供电系统或设备电源的开关断开，使开关不能进行操作，悬挂“禁止合闸，有人工作”警示牌，使系统或设备的电源侧与负荷侧完全断开或有明显的断开点。

（三）系统或设备送电是指取下电源开关处的“禁止合闸，有人工作”警示牌，恢复系统或设备电源侧与负荷侧的明显断开点，使电源开关能够进行操作或直接合闸。

第六条管理目标通过对生产系统或设备需停、送电联系审批手续及执行流程的规范，防止发生电气误操作、设备损坏和人身伤害事故。

第七条管理职责（一）系统设备停、送电的管理工作由发电部当值值长总体协调。

（二）主机系统设备停、送电的管理工作由发电部当值的值长审批单元长主要负责安排操作。

公司用电业务流程及时限要求1 、新装及增容1．1 低压业扩新装及增容须知客户到客户服务中心办理低压新装及增容业务时，需带齐以下证件：1．1．1城镇居民用户低压用电申请表（承德供电公司丰宁分公司提供），房屋产权证原件、复印件，房主身份证复印件，近邻抄表通知单。

1．1．2农村居民用户低压用电申请表（承德供电公司丰宁分公司提供），建房批示原件、复印件，房主身份证复印件，，近邻抄表通知单。

1．1．3商业、非工业、普通工业用户低压用电申请表（承德供电公司丰宁分公司提供），营业执照副本复印件（年检），法人身份证复印件，房屋产权证或土地使用权证复印件，近邻电费收据复印件。

1．1．4居委会低压用电申请表（承德供电公司丰宁分公司提供），民政局证明信，负责人身份证复印件，房屋产权证复印件，近邻电费收据复印件。

1．1．5农村养殖业、农业生产用电低压用电申请表（承德供电公司丰宁分公司提供），要求提供村委会证明信，承包合同或政府相关部门批准的养殖许可证，本人身份证复印件，近邻电费收据复印件。

1．1．6行政机关用户低压用电申请表（承德供电公司丰宁分公司提供），营业执照副本复印件或组织机构条码证复印件（年检），法人身份证复印件，房屋产权证或土地使用权证复印件，近邻电费收据复印件。

1．1．7其他用户参照以上各类用户执行。

1．2高压业扩新装及增容须知客户到客户服务中心办理高压新装及增容业务时，需带齐以下证件：1．2．1采矿业、煤矿业高压用电申请表（承德供电公司丰宁分公司提供），批准立项文件,电力准供卡,项目环境影响报告,采矿许可证,煤炭生产许可证,矿长证,矿长安全资格证,营业执照副本(年检),组织代码证(年检),税务登记证,土地使用权证,法人身份证复印件,法人身份证明书,用电业务授权委托书,委托人身份证复印件.1．2．2非煤矿业及铸钢（炼铁类）高压用电申请表（承德供电公司丰宁分公司提供），政府批准立项文件,电力准供卡,项目环境影响报告,采矿许可证,安全生产许可证,营业执照副本(年检),组织机构代码证(年检),税务登记证,土地使用权证,法人身份证复印件,法人身份证明书,用电业务授权委托书,委托人身份证复印件.1．2．3化工类高压用电申请表（承德供电公司丰宁分公司提供），项目环境影响报告,危险化学品证明,安全生产许可证,营业执照副本(年检),组织机构代码证(年检),税务登记证,土地使用权证,法人身份证复印件,法人身份证明书,用电业务授权委托书,委托人身份证复印件.1．2．4商业用户高压用电申请表（承德供电公司丰宁分公司提供），营业执照副本(年检),组织机构代码证(年检),税务登记证,法人身份证复印件,政府批准立项文件,电力准供卡（工业用户）,安全生产许可证（工业用户）,土地使用权证,法人身份证明书,用电业务授权委托书,委托人身份证复印件,施工单位资质证.1．2．5居民住宅小区正式用电（房地产业临时用电按正式小区用电手续办理）高压用电申请表（承德供电公司丰宁分公司提供），政府批准立项文件,土地使用权证,建设用地规划许可证,建设工程规划许可证,建设工程施工许可证,规划总平面图(规划局盖章),营业执照副本(年检),组织机构代码证(年检),税务登记证,法人身份证复印件,法人身份证明书,用电业务授权委托书,委托人身份证复印件,房地产公司资质证.1．2．6其他用户参照以上各类用户执行。

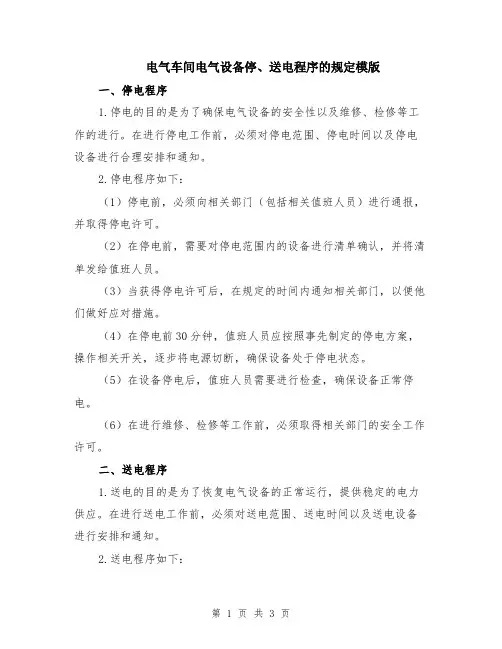

电气车间电气设备停、送电程序的规定模版一、停电程序1.停电的目的是为了确保电气设备的安全性以及维修、检修等工作的进行。

在进行停电工作前，必须对停电范围、停电时间以及停电设备进行合理安排和通知。

2.停电程序如下：（1）停电前，必须向相关部门（包括相关值班人员）进行通报，并取得停电许可。

（2）在停电前，需要对停电范围内的设备进行清单确认，并将清单发给值班人员。

（3）当获得停电许可后，在规定的时间内通知相关部门，以便他们做好应对措施。

（4）在停电前30分钟，值班人员应按照事先制定的停电方案，操作相关开关，逐步将电源切断，确保设备处于停电状态。

（5）在设备停电后，值班人员需要进行检查，确保设备正常停电。

（6）在进行维修、检修等工作前，必须取得相关部门的安全工作许可。

二、送电程序1.送电的目的是为了恢复电气设备的正常运行，提供稳定的电力供应。

在进行送电工作前，必须对送电范围、送电时间以及送电设备进行安排和通知。

2.送电程序如下：（1）送电前，必须向相关部门（包括相关值班人员）进行通报，并取得送电许可。

（2）在送电前，需要对送电范围内的设备进行清单确认，并将清单发给值班人员。

（3）当获得送电许可后，在规定的时间内通知相关部门，以便他们做好应对措施。

（4）在送电前10分钟，值班人员应按照事先制定的送电方案，逐步将电源恢复，并确保设备正常供电。

（5）在设备送电后，值班人员需要进行检查，确保设备正常运行。

（6）在恢复送电后，需要对送电范围内的设备进行巡查，确保设备的正常运行。

三、其他注意事项：1.停电和送电工作必须由持证上岗的电气人员在规定的操作范围内进行，不得私自进行停送电工作。

2.停电和送电前，必须对周围环境进行检查和评估，确保周围环境的安全性。

3.停电和送电期间，必须严格遵守相关安全操作规程，确保工作人员的安全。

4.在停电和送电前后，必须对设备进行全面的检查和记录，及时发现问题并及时处理。

5.在停电和送电过程中，必须保持良好的沟通和合作，确保工作的顺利进行。

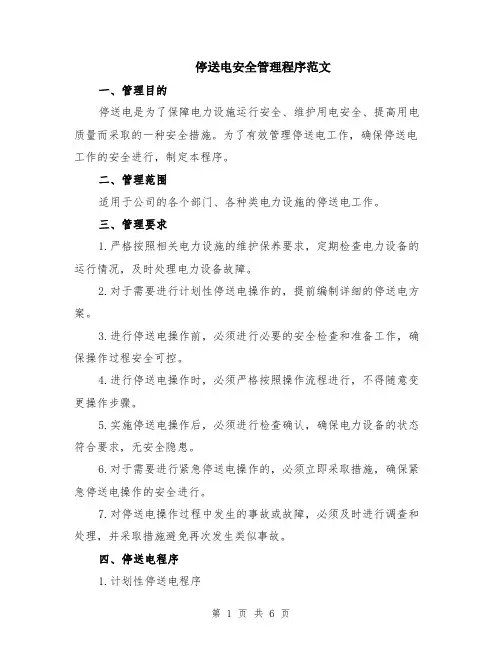

停送电安全管理程序范文一、管理目的停送电是为了保障电力设施运行安全、维护用电安全、提高用电质量而采取的一种安全措施。

为了有效管理停送电工作，确保停送电工作的安全进行，制定本程序。

二、管理范围适用于公司的各个部门、各种类电力设施的停送电工作。

三、管理要求1.严格按照相关电力设施的维护保养要求，定期检查电力设备的运行情况，及时处理电力设备故障。

2.对于需要进行计划性停送电操作的，提前编制详细的停送电方案。

3.进行停送电操作前，必须进行必要的安全检查和准备工作，确保操作过程安全可控。

4.进行停送电操作时，必须严格按照操作流程进行，不得随意变更操作步骤。

5.实施停送电操作后，必须进行检查确认，确保电力设备的状态符合要求，无安全隐患。

6.对于需要进行紧急停送电操作的，必须立即采取措施，确保紧急停送电操作的安全进行。

7.对停送电操作过程中发生的事故或故障，必须及时进行调查和处理，并采取措施避免再次发生类似事故。

四、停送电程序1.计划性停送电程序（1）根据电力设备的维护保养要求，编制停电计划。

（2）提前通知相关部门，告知停电计划及安排。

（3）制定详细的停送电方案，包括停电时间、停电区域、停电原因、操作步骤等内容。

（4）进行停电前必要的检查和准备工作，确保停电操作可以安全进行。

（5）按照停电方案进行停电操作。

（6）完成停电操作后，进行检查确认，确保电力设备状态无问题，可以重新供电。

（7）撤销停电通知，恢复正常供电。

2.紧急停送电程序（1）紧急停送电指由于突发状况，需要立即切断供电的情况。

（2）发现紧急停电情况后，立即通知相关部门，告知停电原因及安排。

（3）组织相关人员进行紧急停电操作，包括切断电源、采取安全措施等。

（4）确保停电后，立即采取措施处理紧急情况，恢复供电。

（5）撤销停电通知，恢复正常供电。

五、安全教育与培训1.定期开展电力设施的安全操作培训，提高员工的安全意识和操作能力。

2.加强对停送电操作的培训，确保操作人员熟知停送电程序和注意事项。

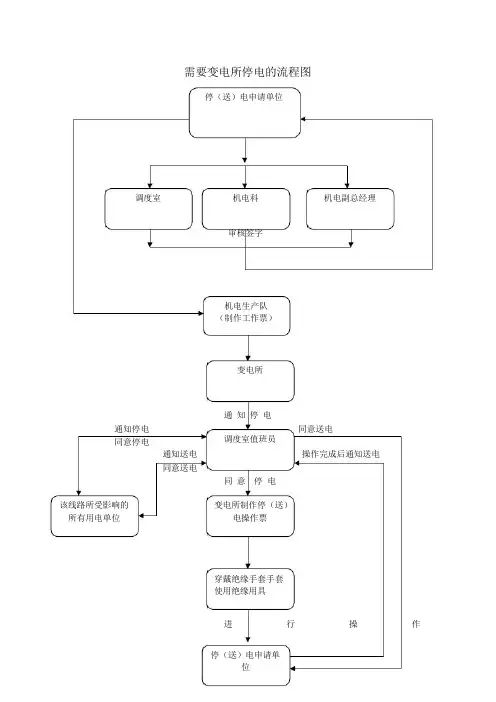

需要变电所停电的流程图
停（送）电申请单位
调度室机电科机电副总经理
审核签字
机电生产队
（制作工作票）
变电所
通知停电
通知停电同意送电
同意停电
该线路所受影响的
所有用电单位
调度室值班员
通知送电操作完成后通知送电
同意送电
同意停电
变电所制作停（送）
电操作票
穿戴绝缘手套手套
使用绝缘用具
进行操作
停（送）电申请单
位
不需要变电所停电
停（送）电申请单位
调度室机电科机电副总经理
审核签字
机电生产队
（制作工作票）
停（送）电申请单
位
通知停电
通知停电同意送电
同意停电
该线路所受影响的
所有用电单位
调度室值班员
通知送电操作完成后通知送电同意送电
同意停电
穿戴绝缘手套手套
使用绝缘用具
进行操作
停（送）电申请单
位。

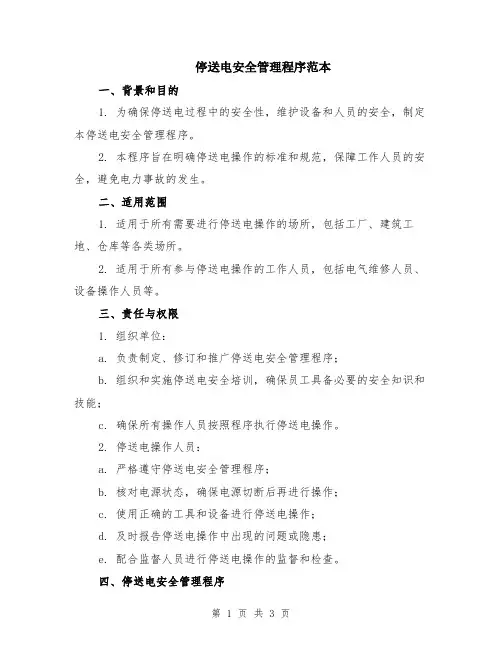

停送电安全管理程序范本一、背景和目的1. 为确保停送电过程中的安全性，维护设备和人员的安全，制定本停送电安全管理程序。

2. 本程序旨在明确停送电操作的标准和规范，保障工作人员的安全，避免电力事故的发生。

二、适用范围1. 适用于所有需要进行停送电操作的场所，包括工厂、建筑工地、仓库等各类场所。

2. 适用于所有参与停送电操作的工作人员，包括电气维修人员、设备操作人员等。

三、责任与权限1. 组织单位：a. 负责制定、修订和推广停送电安全管理程序；b. 组织和实施停送电安全培训，确保员工具备必要的安全知识和技能；c. 确保所有操作人员按照程序执行停送电操作。

2. 停送电操作人员：a. 严格遵守停送电安全管理程序；b. 核对电源状态，确保电源切断后再进行操作；c. 使用正确的工具和设备进行停送电操作；d. 及时报告停送电操作中出现的问题或隐患；e. 配合监督人员进行停送电操作的监督和检查。

四、停送电安全管理程序1. 确定停送电负责人：由组织单位指定专人负责统筹和监督所有停送电操作，确保操作的安全性和规范性。

2. 编制停送电操作计划：确定停送电范围和时间，制定详细的停送电方案，并向相关人员进行通知。

3. 停送电前准备：a. 检查停电设备和工具的完好性，确保操作人员的安全；b. 分析停电影响范围，采取相应的安全防范措施；c. 提供必要的个人防护用品和应急救援设备。

4. 停送电操作：a. 指定专人负责切断电源，核对电源状态；b. 通知相关人员停止使用电器设备，断开电源；c. 针对特殊设备或工艺要求，采取相应的安全操作措施；d. 使用专用工具进行停送电操作，确保操作的安全和可靠性。

5. 停送电后处理：a. 恢复场所正常供电，确保设备和线路的正常运行；b. 清理工作现场，回收和妥善处理废弃物；c. 对停送电操作进行总结和分析，完善相关的安全措施。

五、应急处置1. 在停送电过程中出现突发状况时，停送电负责人应立即启动应急方案并及时报告上级主管单位。

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

（2）开启录音机，使录音机处于录音状态。

（3）与调度值班员互通变电站名称、姓名。

（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。

2）发令人姓名及受令人姓名。

3）操作任务。

4）操作指令项目。

（5）受令人复诵操作指令内容无误。

（6）检查录音效果并再听一遍。

（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。

（2）检查模拟图版与当时系统运行方式。

（3）检查工作票所列的工作任务与操作指令中的内容是否一致。

（4）检查停电作业设备工作是否安全。

（5）检查调度值班员下达的操作时间是否合理。

（6）根据工作计划，确定接地线组数及安装地点。

（7）根据操作指令，制定所需操作票的份数，制定操作方案。

（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。

（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。

主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。

一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。

（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。

（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。
