旋风分离器原理和结构.

旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中。

它通过利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来，从而实现气固分离的目的。

下面将详细介绍旋风分离器的工作原理。

1. 基本结构旋风分离器主要由筒体、进气口、出气口、旋风筒和底部排渣口等组成。

筒体通常为圆柱形，进气口位于筒体的上部，出气口位于筒体的侧部，旋风筒位于筒体的中间位置，底部排渣口位于筒体的底部。

2. 工作原理当气体通过进气口进入旋风分离器时，由于进气口的设计使气体以一定的速度进入筒体。

在筒体内部，气体味形成一个旋转的气流，即旋风。

旋风筒的设计使得气流在筒体内部形成一个旋转的涡流，而固体颗粒则因为惯性作用而被甩到筒体的壁面。

3. 分离效果在旋风分离器中，固体颗粒的分离效果取决于颗粒的大小、密度温和流的速度。

较大和较重的颗粒由于惯性力的作用，会被甩到筒体的壁面，而较小和较轻的颗粒则会随着气流通过出气口排出。

因此，旋风分离器可以实现对不同粒径的固体颗粒进行有效的分离。

4. 应用领域旋风分离器广泛应用于各个行业，特殊是在粉体处理温和体净化方面。

例如，在煤炭工业中，旋风分离器常用于煤粉的分离和净化，可以将煤粉中的杂质和灰分分离出来，提高燃烧效率。

在化工工业中，旋风分离器常用于气体固体分离，可以将工业废气中的固体颗粒去除，保护环境。

5. 优点和局限性旋风分离器具有结构简单、操作方便、分离效果好等优点。

它不需要额外的能源供给，只依靠气流本身的动能就可以实现分离。

然而，旋风分离器也存在一些局限性，例如对于细小颗粒的分离效果较差，容易产生阻力，需要定期清理。

总结：旋风分离器是一种常用的气固分离设备，利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来。

它的工作原理是通过筒体内部的旋风筒使气流形成旋转的涡流，固体颗粒被甩到筒体的壁面，而气流则通过出气口排出。

旋风分离器广泛应用于粉体处理温和体净化领域，具有结构简单、操作方便、分离效果好等优点。

旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的粉尘去除、颗粒物分离等领域。

它通过利用气体流动中的离心力和重力分离固体颗粒，从而达到分离固体和气体的目的。

下面将详细介绍旋风分离器的工作原理。

1. 基本结构旋风分离器主要由进气口、旋风管、排气管和底部排渣口等部分组成。

进气口通常位于分离器的顶部，气体通过进气口进入旋风管。

旋风管内部呈锥形，其上部较宽，下部较窄。

气体在旋风管内形成旋转流动，固体颗粒受到离心力作用沿着旋风管壁向下运动，最终沉积在底部排渣口处。

而清洁的气体则从旋风管的顶部通过排气管排出。

2. 工作原理当气体进入旋风分离器后，首先经过进气口进入旋风管。

在旋风管内，气体因受到离心力的作用而形成旋转流动。

由于固体颗粒的质量较大，受到离心力的作用比气体大，因此固体颗粒会沿着旋风管壁向下运动。

在旋风管的上部，气体速度较慢，固体颗粒逐渐沉积在旋风管壁上，形成固体层。

而在旋风管的下部，气体速度较快，固体颗粒则会被带到底部排渣口处。

3. 分离效果旋风分离器的分离效果取决于多个因素，如气体流速、旋风管的尺寸和形状、固体颗粒的大小和密度等。

一般来说，当气体流速较高时，离心力也会增大，固体颗粒的分离效果较好。

而当旋风管的尺寸较大时，固体颗粒的沉积面积也会增大，从而提高分离效果。

此外，固体颗粒的大小和密度也会影响分离效果，较大和较重的颗粒沉积速度较快。

4. 应用领域旋风分离器广泛应用于工业生产中的粉尘去除和颗粒物分离等领域。

例如，在煤炭行业中，旋风分离器可用于煤粉燃烧过程中的粉尘去除，提高燃烧效率和环保性能。

在水泥生产中，旋风分离器可以用于回收煤磨系统中的煤粉，减少能耗和环境污染。

此外，旋风分离器还可用于化工、冶金、食品加工等行业中的颗粒物分离和粉尘去除。

总结：旋风分离器是一种利用气体流动中的离心力和重力分离固体颗粒的设备。

它通过进气口将气体引入旋风管，形成旋转流动，使固体颗粒沿着旋风管壁向下沉积，最终通过底部排渣口排出，从而实现固体和气体的分离。

旋风分离器工作原理旋风分离器是一种常见的气固分离设备，主要用于将气体中的固体颗粒分离出来。

它广泛应用于化工、环保、食品、医药等行业，起到了重要的作用。

下面将详细介绍旋风分离器的工作原理。

1. 原理概述旋风分离器利用气体在离心力的作用下，将固体颗粒从气体中分离出来。

其基本原理是利用气体在旋风分离器内形成旋转流动，由于离心力的作用，固体颗粒被迫向外壁移动，并最终沉积在分离器的底部。

2. 设计结构旋风分离器通常由进气管道、旋风管道、排气管道和底部排料装置组成。

进气管道将含有固体颗粒的气体引入旋风分离器，旋风管道则是分离器的核心部件，它具有特殊的结构，能够使气体形成旋转流动。

排气管道用于排出分离后的气体，底部排料装置则用于收集和排出分离后的固体颗粒。

3. 工作过程当含有固体颗粒的气体进入旋风分离器时，首先经过进气管道进入旋风管道。

在旋风管道内，气体受到旋风管道特殊结构的影响，形成旋转流动。

由于离心力的作用，固体颗粒被迫向外壁移动，并沿着旋风管道下降。

最终，固体颗粒沉积在分离器的底部，形成固体颗粒的收集区。

分离后的气体则从旋风管道的顶部排出，通过排气管道离开旋风分离器。

4. 影响分离效果的因素旋风分离器的分离效果受到多个因素的影响，包括进气速度、旋风管道的结构、固体颗粒的性质等。

进气速度越大，离心力越强，分离效果越好。

旋风管道的结构也对分离效果有重要影响，合理的旋风管道结构可以增加分离器的分离效率。

此外，固体颗粒的性质如粒径、密度等也会影响分离效果。

5. 应用领域旋风分离器广泛应用于多个领域。

在化工行业中，旋风分离器常用于气体固体分离，如除尘、脱硫等。

在环保领域，旋风分离器常用于工业废气处理，可以有效地去除废气中的固体颗粒。

在食品行业，旋风分离器可用于粉尘的分离和食品的干燥。

在医药行业，旋风分离器可以用于药品的粉碎和分离。

总结：旋风分离器是一种利用离心力将气体中的固体颗粒分离出来的设备。

其工作原理是通过气体在旋风管道内形成旋转流动，使固体颗粒受到离心力的作用而沉积在底部。

旋风分离器的结构和工作原理旋风分离器是一种常用的分离设备，广泛应用于化工、冶金、石油、食品等行业。

它通过利用气体与颗粒物之间的离心力差异，将混合物中的颗粒物分离出来，从而实现气固分离的目的。

旋风分离器的结构主要由进料口、旋风筒、出料口和排气管组成。

进料口位于旋风筒的上部，用于将混合物导入旋风筒；旋风筒是整个设备的核心部分，其内部呈圆锥形，上部较宽，下部较窄；出料口位于旋风筒的底部，用于收集分离出的颗粒物；排气管位于旋风筒的顶部，用于排出分离后的气体。

旋风分离器的工作原理是基于气体与颗粒物之间的离心力差异。

当混合物通过进料口进入旋风筒时，由于旋风筒的特殊结构，使得气体在筒内形成旋转的高速气流，而颗粒物则受到离心力的作用向外壁移动。

由于颗粒物的质量较大，离心力作用于其上，使其沉降到旋风筒的底部，并通过出料口排出。

而气体则由于离心力的作用向中心部分移动，最终通过排气管排出。

旋风分离器的分离效果主要取决于气体流速、旋风筒的结构、颗粒物的大小和密度等因素。

一般来说，当气体流速较大时，离心力也会增大，从而增强颗粒物的分离效果。

而旋风筒的结构则会影响气流的旋转和颗粒物的分离，因此设计合理的旋风筒结构对于提高分离效果至关重要。

此外，颗粒物的大小和密度也会影响其在旋风分离器中的分离效果，一般来说，颗粒物越大、密度越大，分离效果越好。

旋风分离器具有结构简单、操作方便、分离效果好等优点。

它可以有效地将混合物中的颗粒物分离出来，净化气体，从而满足不同行业对纯净气体的需求。

此外，旋风分离器还可以与其他设备配合使用，如除尘器、脱硫装置等，进一步提高气固分离的效果。

旋风分离器是一种常用的气固分离设备，通过利用气体与颗粒物之间的离心力差异，将混合物中的颗粒物分离出来。

其结构简单，工作原理清晰，具有较好的分离效果，广泛应用于各个行业。

随着科技的发展和工艺的改进，旋风分离器的性能和效率还将不断提高，为各个行业的生产提供更好的支持。

各类旋风分离器介绍工作原理：首先，气体从进料口进入分离器进料布气室，经过旋风子支管的碰撞、折流，使气流均匀分布，流向旋风子进气口。

均布后的气流由切向进入旋风子，气体在旋风管中形成旋风气流，强大的离心力使得气体中固体颗粒和液体颗粒甩脫出来，并聚集到旋风管内壁上，最终落入集污室中。

干净的气流继续上升到排气室，由排气口流出旋风分离器。

旋风分离器的结构：主要由布气室、旋风分藹组件、集气室、集污室和进岀口接管及人孔等部件组成。

旋风分离器的核心部件是旋风分离组件，它由多根旋风分离管呈叠加布置组装而成。

9、脱硫除尘器含尘烟气通过不锈钢散堆填料，通过增加烟气与水溶液的接触而，来促进烟气与喷淋水的充分溶解中和，从而达到除尘器的除尘脱硫除尘效果。

这种除尘器主要用于一切排放烟尘的锅炉和窑炉等行业。

7、多管除尘器含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。

导流片使气体由宜线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆简体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向简壁。

尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。

旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风笛轴线方向由下而上继续做螺旋形流动（净气），经过陶瓷旋风体排气管进入排气室，由总排气口排出。

适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。

5、滤筒除尘器设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内：粉尘吸附在滤筒的外表而上，过滤后的干净气体透过筒进入上箱体的净气腔并汇集至出风口排出。

随着过滤工况持续，积聚在滤简外表而上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400〜1600Pa范围内，当超过此限定范囤，应由PLC脉冲自动控制器通过左阻或泄时发出指令，进行三状态淸灰。

旋风分离器工作原理旋风分离器是一种常用的固液分离设备，主要用于将气体中的固体颗粒分离出来。

它通过利用气体旋转的原理，将固体颗粒从气体中分离出来，从而实现固液分离的目的。

旋风分离器的工作原理可以分为以下几个步骤：1. 气体进入旋风分离器：气体通过进气口进入旋风分离器，进入后会形成一个旋转的气流。

2. 旋转气流的产生：旋风分离器内部设有一个圆锥形的腔体，气体进入后会被迫沿着圆锥形腔体的壁面旋转上升，形成一个旋转的气流。

3. 离心力的作用：由于旋转气流的存在，气流内部会形成一个离心力场。

固体颗粒受到离心力的作用，被迫向外部壁面挪移。

4. 固体颗粒的沉降：由于离心力的作用，固体颗粒会沿着旋风分离器的壁面向下沉降，最终落入分离器的底部。

5. 纯净气体的排出：经过固液分离后，纯净的气体味从旋风分离器的顶部排出。

旋风分离器的工作原理基于离心力的作用，通过旋转气流使固体颗粒与气体分离。

它具有以下几个优点：1. 结构简单：旋风分离器的结构相对简单，不需要复杂的机械设备，维护和操作都比较方便。

2. 分离效果好：旋风分离器能够有效地将固体颗粒从气体中分离出来，分离效果较好。

3. 适合范围广：旋风分离器可以处理各种不同颗粒大小和密度的固体颗粒，适合范围广泛。

4. 节能环保：旋风分离器的运行过程中不需要额外的能源消耗，具有较低的能耗和较好的环保效果。

总结起来，旋风分离器是一种常用的固液分离设备，通过利用气体旋转的原理，将气体中的固体颗粒分离出来。

它具有结构简单、分离效果好、适合范围广、节能环保等优点。

在工业生产中广泛应用于颗粒物的分离和净化过程中。

旋风分离器原理和结构
旋风分离器的原理基于两个基本物理现象：离心力和离心分离。

当气体通过旋风分离器时，在分离器内部形成了高速旋转的气流，产生了强大的离心力。

由于离心力的作用，密度较大的固体颗粒被迫向离心器壁内靠拢，然后从底部排出。

而密度较小的气体则在旋风分离器的中间部分通过排出口排出，从而达到固体颗粒和气体的有效分离。

进料口是固体颗粒和气体进入旋风分离器的通道，通过进料口的设计可以控制进入旋风分离器的物料流速和方向，以提高分离效果。

分离器筒体是整个旋风分离器的主体部分，它是一个外形类似于圆柱体的筒体结构。

分离器筒体呈圆筒形状，内部是光滑的表面，可以减少气流运动的阻力，并且有利于固体颗粒向底部滑动和排出。

排出口是固体颗粒离心分离后的出口，通过排出口排出分离的固体颗粒。

排出口的位置和形状的设计可以影响固体颗粒的排出速度和质量。

总结起来，旋风分离器利用离心力和离心分离原理将固体颗粒和气体有效分离。

其结构包括进料口、分离器筒体、旋风分离器锥体、排出口、旋风分离器轴和驱动装置等部分。

不同部分的设计可以影响旋风分离器的分离效果和运行性能。

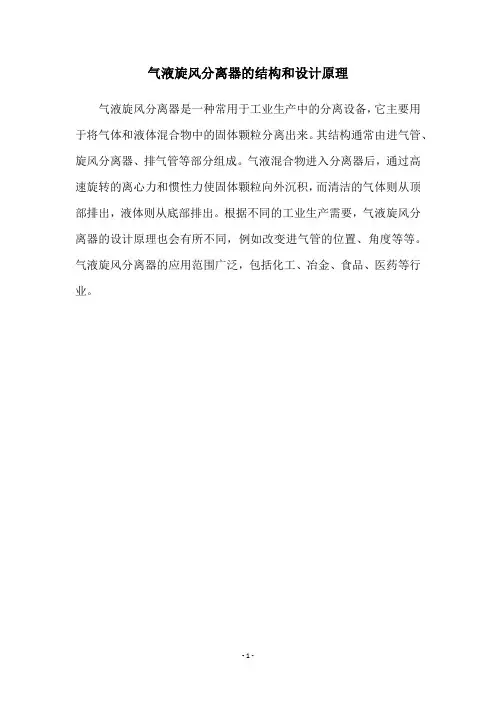

气液旋风分离器的结构和设计原理
气液旋风分离器是一种常用于工业生产中的分离设备，它主要用于将气体和液体混合物中的固体颗粒分离出来。

其结构通常由进气管、旋风分离器、排气管等部分组成。

气液混合物进入分离器后，通过高速旋转的离心力和惯性力使固体颗粒向外沉积，而清洁的气体则从顶部排出，液体则从底部排出。

根据不同的工业生产需要，气液旋风分离器的设计原理也会有所不同，例如改变进气管的位置、角度等等。

气液旋风分离器的应用范围广泛，包括化工、冶金、食品、医药等行业。

- 1 -。
