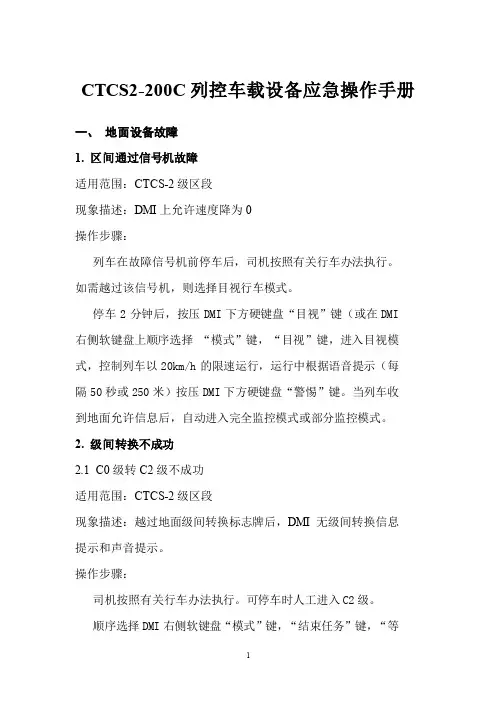

CTCS-2级列控系统
第105条CTCS-2级列控系统基于轨道电路和点式应答器传输行车许可信息,采用目标距离连续速度控制模式监控列车运行。
完全监控模式下按高于线路允许速度2 KM/H报警、5 KM/H常用制动、10 KM/H紧急制动设置模式曲线。
第106条CTCS-2级列控系统由列控车载设备和地面设备组成。
列控车载设备主要由车载平安计算机、轨道电路信息读取器、应答器信息接收单元、列车接口单元、记录单元、人机界面等部件组成。
列控地面设备由列控中心、临时限速效劳器、Z/H。
3引导模式是在进站建立引导进路后,列控车载设备按照最高限速40 KM/H控车的模式。
4目视行车模式是司机控车的固定限速模式,限速值为40 KM/H。
列控车载设备显示停车信号停车后,司机按规定操作转入目视行车模式。
5调车模式是动车组进行调车作业的固定限速模式,限速值为40 KM/H。
司机按压专用按钮使列控车载设备转入调车模式。
只有在列车停车时,司机才可以选择进入或退出调车模式。
6隔离模式是列控车载设备控制功能停用的模式。
列车停车后,根据规定,司机操作隔离装置使列控车载设备转入隔离模
式。
7待机模式是列控车载设备上电后的默认模式。
列控车载设备自检后,自动处于待机模式。
在待机模式下,列控车载设备正常接收轨道电路及应答器信息。
第111条CTCS-2级列控车载设备七种模式之间的转换见第8表。
第112条信号平安数据网应采用专用光纤、不同物理径路冗余配置,确保列控中心〔TCC〕、计算机联锁〔CBI〕和临时限速效劳器〔TSRS〕等信号系统平安信息可靠传输。
既有线时速200公里电务新技术培训教材CTCS2列车控制系统简介既有线200km/h动车组CTCS2列控系统由地面和车载设备两部分组成。
地面设备由列控中心、K5B计算机联锁、CTC、ZPW-2000A轨道电路和应答器等设备组成。
车载设备安装在动车组上,ATP车载设备由车载安全计算机、轨道信息接收单元(STM)、应答器信息接收单元(BTM)、制动接口单元、记录单元、人机界面(DMI)、速度传感器、轨道信息接收天线、应答器信息接收天线等组成。
ATP车载设备根据地面设备提供的信号动态信息、线路静态参数、临时限速信息及有关动车组数据,生成控制速度和目标距离模式曲线,控制列车运行。
同时,记录单元对列控系统有关数据及操作状态信息实时动态记录。
CTCS2列控系统设备构成见下图。
CTCS2列控系统设备构成图从上图可以看出,CTCS2级区段地面信号系统中除了通过轨道电路向列车传输连续信息外,还要通过应答器把地面的一些线路静态数据、临时限速以及进路参数等发送到机车上,以保障列车安全行驶。
第一章列控系统地面设备列控系统地面设备主要由车站列控中心、应答器设备、ZPW-2000轨道电路等组成。
第一节车站列控中心(TCC)车站列控中心设置在各车站机械室,是一套二乘二取二安全计算机系统,它与K5B计算机联锁、CTC车站自律机接口,根据调度命令、进路状态、线路参数等产生进路及临时限速等相关控车信息,通过安装在进、出站口的有源应答器传送给列车。
CTC调度中心的调度员向车站自律机发送临时限速命令(包括操作员姓名、命令号、限速起点、限速终点、限速级别、线路号和预计限速时间长度等相关内容),经车站值班员签收确认后,将限速命令发送给列控中心;列控中心通过P口与自律机通信,接收来自CTC的限速命令,并对收到的数据进行有效性检查;同时通过Q口与计算机联锁系统通信,获取进路信息、股道信息、区间运行方向信息,根据这些信息和限速命令在报文存储器内检索到相应报文,通过S口发送给LEU;LEU装设在列控中心机柜内,实时接收列控中心传送的数据报文并通过应答器数据传输电缆,送给对应室外有源应答器,实时更新有源应答器的数据,实现应答器对变化数据的发送。
CTCS―2级列控系统应答器的设置使用与维护列车运行控制系统是一种可以根据列车在铁路线路上运行的客观条件和实际情况,对列车运行速度及制动方式等状态进行监督、控制和调整的技术装备。
目前我国列控系统在既有信号技术装备基础上引进吸收欧盟列控系统的相关标准,研发了符合中国国情的的列控系统CTCS(中国列车控制系统),共分为CTCS0-4五个等级,其中CTCS-2级列控系统面向提速干线和新建200-250km/h客运专线,已被广泛应用。
对CTCS-2级列控系统的安全性、稳定性都提出了更高的要求。
应答器是CTCS-2级系统地面设备的主要设备之一,对应答器的设置规则和维修要求更深入的了解和分析,希望能对即将运营投入使用的大西(大同―西安)客专信号设备的维修有所帮助,以便提升高铁岗位信号设备维修人员的技术水平,确保高速列车运行的安全。
1CTCS-2级列控系统的结构及原理1.1系统的整体组成客运专线CTCS-2级列控系统由地面和车载设备构成。
地面设备由列控中心、ZPW-2000(UM)系列轨道电路、应答器设备等组成。
车载设备由车载安全计算机(VC)、轨道电路信息接收单元(TCR)、应答器信息接收模块(BTM)、记录单元(DRU)、人机界面(DMI)等组成。
1.2CTCS-2级列控系统基本原理客运专线CTCS-2级列控系统是基于轨道电路和点式应答器传输列车运行许可信息并采用目标-距离模式监控列车安全运行的列车运行控制系统。
轨道电路实现列车占用检查,并连续向车载设备传送空闲闭塞分区数量等信息。
应答器向车载设备传输定位信息、线路参数、临时限速等信息。
列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息(区间轨道电路状态、中继站临时限速信息、区间闭塞和方向条件等信息)传输等功能,根据轨道电路、进路状态及临时限速等信息产生行车许可,通过轨道电路及有源应答器将行车许可传送给列控车载设备。
车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息和动车组参数,按照目标-距离模式生成控制速度,监控列车安全运行。

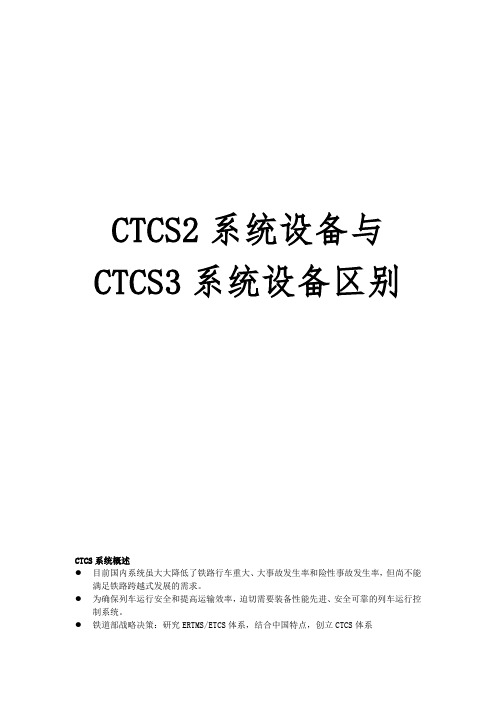

CTCS2系统设备与CTCS3系统设备区别CTCS系统概述●目前国内系统虽大大降低了铁路行车重大、大事故发生率和险性事故发生率,但尚不能满足铁路跨越式发展的需求。
●为确保列车运行安全和提高运输效率,迫切需要装备性能先进、安全可靠的列车运行控制系统。
●铁道部战略决策:研究ERTMS/ETCS体系,结合中国特点,创立CTCS体系●开发策略:引进和自主研发并举、在消化吸收国外先进技术的同时,对引进设备国产化,研究具有自主知识产权的新一代列车超速防护系统。
CTCS系统的优势及特点●实现了互联互通●最高适用于500 公里/小时高速铁路●具备超速防护功能 (ATP)●可实现更小的运行间隔●可最终实现移动闭塞●更高的安全保证●更低的成本CTCS2系统结构●CTCS2是基于轨道电路和应答器传输列车运行信息的点连式系统,采用目标距离模式监控列车安全运行的列车运行控制系统。
CTCS-2级列控系统包括列控车载设备和列控地面设备。
●目标距离---速度控制模式根据目标距离,目标速度及烈车本身的性能,确定列车制动曲线,采取连续式一次性制动模式控制列车运行。
●适用于区间ZPW-2000系列自动闭塞(包括UM系列)、车站计算机联锁或6502电气集中、行车指挥CTC或TDCS(原DMIS)。
列控中心与外部系统的关系●1列控中心与车站连锁系统的连接{Q口}●2列控中心与微机监测系统的连接{R口}●3列控中心与应答器地面电子单元{S口}●4列控中心与CTC/TDCS站机连接{P口}CTCS2列控系统结构●列控车载设备,1安全计算机、2轨道电路信息接收模块(STM)、3应答器信息接收模块(BTM)、4人机界面(DMI)、5速度传感器6运行记录单元(DRU),7机车接口单元(TIU),8轨道电路接收天线,9应答器信息接收天线●地面设备:1车站列控中心,2轨旁电子单元LEU和有源应答器;3区间无源应答器。
4轨道电路。
幻灯片8CTCS2系统特点●系统结构方面●增加了车载ATP设备,包括:安全计算机、STM、BTM、DMI、记录单元、机车接口单元、测速单元。

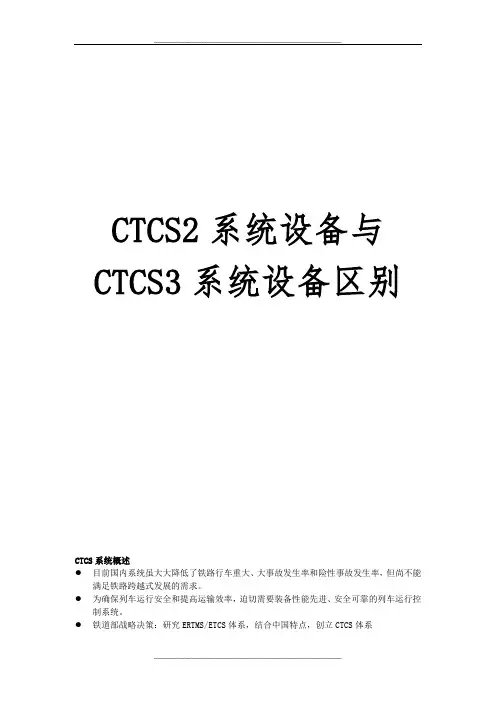

CTCS2系统设备与CTCS3系统设备区别CTCS系统概述●目前国内系统虽大大降低了铁路行车重大、大事故发生率和险性事故发生率,但尚不能满足铁路跨越式发展的需求。
●为确保列车运行安全和提高运输效率,迫切需要装备性能先进、安全可靠的列车运行控制系统。
●铁道部战略决策:研究ERTMS/ETCS体系,结合中国特点,创立CTCS体系●开发策略:引进和自主研发并举、在消化吸收国外先进技术的同时,对引进设备国产化,研究具有自主知识产权的新一代列车超速防护系统。
CTCS系统的优势及特点●实现了互联互通●最高适用于500 公里/小时高速铁路●具备超速防护功能 (ATP)●可实现更小的运行间隔●可最终实现移动闭塞●更高的安全保证●更低的成本CTCS2系统结构●CTCS2是基于轨道电路和应答器传输列车运行信息的点连式系统,采用目标距离模式监控列车安全运行的列车运行控制系统。
CTCS-2级列控系统包括列控车载设备和列控地面设备。
●目标距离---速度控制模式根据目标距离,目标速度及烈车本身的性能,确定列车制动曲线,采取连续式一次性制动模式控制列车运行。
●适用于区间ZPW-2000系列自动闭塞(包括UM系列)、车站计算机联锁或6502电气集中、行车指挥CTC或TDCS(原DMIS)。
列控中心与外部系统的关系●1列控中心与车站连锁系统的连接{Q口}●2列控中心与微机监测系统的连接{R口}●3列控中心与应答器地面电子单元{S口}●4列控中心与CTC/TDCS站机连接{P口}CTCS2列控系统结构●列控车载设备,1安全计算机、2轨道电路信息接收模块(STM)、3应答器信息接收模块(BTM)、4人机界面(DMI)、5速度传感器6运行记录单元(DRU),7机车接口单元(TIU),8轨道电路接收天线,9应答器信息接收天线●地面设备:1车站列控中心,2轨旁电子单元LEU和有源应答器;3区间无源应答器。
4轨道电路。
幻灯片8CTCS2系统特点●系统结构方面●增加了车载ATP设备,包括:安全计算机、STM、BTM、DMI、记录单元、机车接口单元、测速单元。
