煤炭开采新设备清单(全七批)第一批1. 设备名称:矿用挖掘机型号:HD777- 描述:适用于煤炭开采、土方挖掘等作业。
2. 设备名称:矿用装载机型号:ZL50- 描述:适用于煤炭装载、短途运输等作业。
3. 设备名称:矿用自卸车型号:FL936- 描述:适用于煤炭运输、土方作业等。
第二批1. 设备名称:矿用钻机型号:MGY-600- 描述:适用于煤炭钻探、岩土工程等。
2. 设备名称:矿用割煤机型号:GC-76- 描述:适用于煤炭切割、采煤作业。
3. 设备名称:矿用输送机型号:SSJ-1000- 描述:适用于煤炭输送、矿石运输等。
第三批1. 设备名称:矿用破碎机型号:PEC-1200- 描述:适用于煤炭破碎、矿石破碎等。
2. 设备名称:矿用筛分机型号:2YK1830- 描述:适用于煤炭筛分、矿石筛选等。
3. 设备名称:矿用研磨机型号:MQY-2200- 描述:适用于煤炭研磨、矿石磨粉等。
第四批1. 设备名称:矿用风机型号:FB-5.5- 描述:适用于煤炭矿井通风、降温等。
2. 设备名称:矿用排水泵型号:ISG-100- 描述:适用于煤炭矿井排水、抗洪等。
3. 设备名称:矿用电源型号:YJS-1000- 描述:适用于煤炭矿井供电、应急照明等。
第五批1. 设备名称:矿用照明设备型号:LED矿灯- 描述:适用于煤炭矿井照明、安全警示等。
2. 设备名称:矿用安全帽型号:MS-1- 描述:适用于煤炭矿工头部防护、安全作业。
3. 设备名称:矿用防尘口罩型号:FFP2口罩- 描述:适用于煤炭矿工呼吸防护、防尘降噪。
第六批1. 设备名称:矿用检测仪器型号:气体检测仪- 描述:适用于煤炭矿井有害气体监测、安全预警。
2. 设备名称:矿用救生舱型号:救生舱- 描述:适用于煤炭矿井紧急避难、人员保护。
3. 设备名称:矿用救援设备型号:救援支架- 描述:适用于煤炭矿井救援、支护作业。
第七批1. 设备名称:矿用运输皮带型号:BW200- 描述:适用于煤炭矿井物料运输、连续作业。
2025年煤矿采煤机(掘进机)操作证考试题库及答案一.单项选择题1.采掘工作面及其他作业地点风流中瓦斯浓度达到 1.5%时,()停止工作,切断电源,撤出人员,进行处理。
(B)A、不应B、必须C、不一定2.采掘工作面风流中二氧化碳浓度达到()时,必须停止工作,撤出人员,查明原因,制定推论,进行处理。
(B)A、0.01B、0.015C、0.02D、0.0123.采煤工作面刮板输送机必须安设能发出停止和启动信号的装置,发出信号点的间距不得超过()。
(A)A、15mB、10mC、20m4.采煤机在割煤过程中要割直、割平,并严格控制(),防止出现工作面弯曲和台阶式的顶板和底板。
(C)A、截深B、速度C、采高5.有特殊的起升、变幅、回转机构的起重机,单独使用的指挥手势信号是:()。
最新解析。
(B)A、通用手势信号B、专用手势信号C、指挥吊运信号6.采煤机完好标准规定,牵引部导链装置齐全,磨损不大于()。
(D)A、2mmB、5mmC、8mmD、10mm7.采煤机截割部传动系统中()机械过载保护装置。
(A)A、有B、没有C、有的没有8.采煤机滚筒转速一般为()。
(B)A、<30r/minB、30至50r/minC、50至100r/min9.()只能用于在正常运行条件下不会产生电弧、火花和危险温度的设备上。
(B)A、隔爆型电气设备B、增安型电气设备C、本质安全型电气设备10.()在井下拆开、敲打、撞击矿灯。
(A)A、严禁B、可以C、矿灯有故障时才能11.上盘相对上升,下盘相对下降是()断层。
(B)A、正B、逆C、平推12.中厚煤层的厚度为()。
(B)A、1.3至4.0mB、1.3至3.5mC、2.0至3.5m13.使用有链牵引采煤机,在开机前,必须先喊话或发出(),防止因牵引链跳动伤人。
(A)A、信号B、命令C、指令14.停风区中瓦斯浓度或二氧化碳浓度超过()时,必须制定安全排瓦斯措施,报矿技术负责人批准。
(C)A、1.50%B、2.00%C、3.00%15.厚煤层的厚度为()。

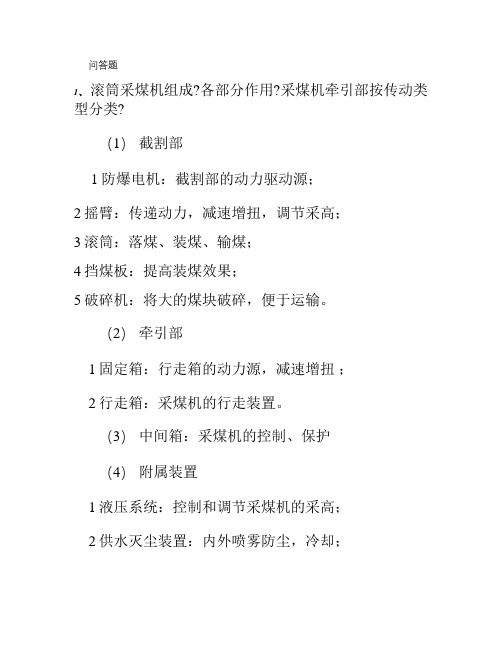

问答题1、滚筒采煤机组成?各部分作用?采煤机牵引部按传动类型分类?(1)截割部1防爆电机:截割部的动力驱动源;2摇臂:传递动力,减速增扭,调节采高;3滚筒:落煤、装煤、输煤;4挡煤板:提高装煤效果;5破碎机:将大的煤块破碎,便于运输。
(2)牵引部1固定箱:行走箱的动力源,减速增扭;2行走箱:采煤机的行走装置。
(3)中间箱:采煤机的控制、保护(4)附属装置1液压系统:控制和调节采煤机的采高;2供水灭尘装置:内外喷雾防尘,冷却;3电缆拖动装置:拖动电缆,以保证不断给系统提供电源,水源。
牵引部按传动类型分类:1钢丝绳牵引,采用钢丝绳——摩擦卷筒行走机构;2链牵引,牵引链——链轮行走机构;3无链牵引,行走轮——行走轨行走机构;2、液压支架的分类?支撑掩护式液压支架适用条件?有何特点?分类:1按其对顶板的支护方式及结构特点分为支撑式、掩护式、支撑掩护式;2按适应工作面截割高度分为薄煤层支架、中厚煤层支架、大采高支架;3按支架在工作面的位置分为工作面支架、排头支架、端头支架;4按采煤方法分为一次采全高、放顶煤支架、铺网支架、充填支架;5按控制方法分为本支架控制、邻支架控制、成组控制;6按控制原理分为直接控制支架、液压先导控制、电液控制支架;支撑掩护式液压支架使用条件:适用于直接顶中等稳定、稳定、坚硬,周期来压强烈,地板软硬均可,煤层倾角一般不大于25·,煤层厚度1—4.5m,瓦斯涌出适中的采煤工作面。
特点:1支顶支撑掩护式支架a、一般型支架:支撑效率高,调高范围大,应用面广;b、 V型:立柱倾斜较大,增大调高范围;c、X型:倾斜角较大,支架调高范围广,总体结构复杂;d、单摆杆型:结构简单,质量轻,调高范围小;e、短尾型:工作阻力和重量较大;2支顶支掩支撑掩护式支架a、支架结构单一,前排立柱向前倾斜,后排向后倾斜且受力较小;b、柱头与柱底用直通销轴连接于掩护梁与底座之间;c、结构紧凑,整体刚性好;d、底座前端比压较小,便于移架。
采掘机械的组成采掘机械是指用于矿山开采和建筑工程的机械设备。
它们主要由以下几个部分组成:1. 动力系统:采掘机械的动力系统包括发动机和传动装置。
发动机通常使用内燃机或电动机,通过传动装置将动力传递到工作装置上,驱动机械设备进行工作。
2. 工作装置:工作装置是采掘机械的核心部分,用于实现采矿或施工作业。
不同类型的采掘机械具有不同的工作装置,如挖掘机的铲斗、推土机的刀片、装载机的铲斗等。
工作装置通常由铲斗、牙齿、刀片等组成,可以根据工作需要进行更换。
3. 行走系统:行走系统是采掘机械的移动装置,用于在工作区域内自由移动。
行走系统通常由履带、轮胎、传动装置等组成,可以根据工作环境选择合适的行走系统。
例如,在矿山采矿作业中,采用履带式行走系统,能够适应复杂的地质条件。
4. 控制系统:控制系统用于对采掘机械的工作进行控制和监测。
包括操作杆、控制面板、传感器等设备,可以实现机械设备的启动、停止、转向和工作装置的升降等操作。
控制系统还可以通过传感器来监测机械设备的工作状态,以确保安全和高效的工作。
5. 安全装置:安全装置是采掘机械的重要组成部分,用于保护操作人员和设备的安全。
例如,安全阀可以在液压系统超压时自动打开,避免设备损坏或发生事故;安全锁可以防止误操作导致的意外伤害;防护罩和警示灯可以提醒人员注意安全。
6. 辅助设备:除了以上主要的组成部分外,采掘机械还可以配备一些辅助设备,如照明灯、通信设备、空调系统等。
这些设备可以提供舒适的工作环境,增加工作效率。
采掘机械的组成部分密切配合,共同完成采矿或施工作业。
每个部分都起着重要的作用,缺一不可。
通过合理的设计和配备,采掘机械可以提高工作效率,降低劳动强度,为矿山和建筑工程的发展做出贡献。
第五章采煤机第一节采煤机概述一、采煤机的类型(一)采煤机的类型采煤机械是进行破煤和装煤的机器,是机械化和综合机械化采煤工作面的主要设备之一。
目前,煤矿井下广泛使用的采煤机械有两类:滚筒式采煤机和刨煤机。
滚筒采煤机是以螺旋滚筒作为工作机构的采煤机械,当滚筒旋转并截入煤壁时,利用安装在滚筒上的截齿将煤破碎,并通过滚筒上的螺旋叶片将破碎下来的煤装入刮板输送机。
刨煤机是一种采用刨削方式落煤的采煤机械,刨刀刨削煤壁将煤刨落,刨落的煤在刨头犁形斜面的作用下被装入输送机送出采煤工作面。
由于滚筒式采煤机的采高范围大,对各种煤层适应性强,能截割硬煤,并能适应较复杂的顶底板条件,因而得到了广泛的应用。
刨煤机要求的煤层地质条件较严,一般适用于煤质较软不粘顶板、顶底板较稳定的薄煤层或中厚煤层,故应用范围较窄。
但是刨煤机结构简单,尤其在薄煤层条件下劳动生产率较高。
滚筒式采煤机的种类较多,按工作机构的数量可分为单滚筒和双滚筒,前者多用于薄煤层,后者多用于中、厚煤层;按牵引方式可分为链牵引与无链牵引采煤机;按牵引部位置可分为内牵引和外牵引;按牵引部动力可分为机械牵引、液压牵引与电牵引;按牵引部的调速方式可分为液压调速、机械调速和电机调速等。
(二)机械化采煤工作面的配套设备机械化采煤工作面,按照机械化程度来分,可分为普通机械化工作面(简称普采)和综合机械化工作面(简称综采)。
普采工作面的主要配套设备有采煤机(或刨煤机)、刮板输送机、桥式转载机(或刮板输送机)、可伸缩带式输送机、金属摩擦支柱或单体液压支柱与金属铰接顶梁、乳化液泵站喷雾泵站、移动变电站、各种开关、控制台(刨煤机工作面用)及通讯信号装置等。
综采工作面成套设备主要由采煤机、刮板输送机、液压支架、桥式转载机、可伸缩带式输送机、乳化液泵站与移动变电站、开关以及控制、通讯和照明系统等组成,必要时还需配有液压安全绞车及电站、小水泵等辅助设备。
二、滚筒采煤机的组成及工作原理(一)滚筒采煤机的组成滚筒采煤机的种类很多,结构也较复杂,但其基本部件大致相同,均由电动机及其电气设备、牵引部、截割部和附属装置等四部分组成。
煤矿巷道掘进常用的设备包括掘进机、采煤机、破碎机、筛分机、运输设备和支护机械等。
1.掘进机:这是采煤作业的主要设备,其功能是开拓地下煤炭储量,便于后续采煤作业。
现代掘进机主要有破碎式掘进机和液压式掘进机,破碎式掘进机又叫煤岩机,它通过柱塞凿岩设备和主动机构来实现煤层的掘进作业,液压式掘进机的作业原理是通过液压腔来实现振动挤出,以破碎煤层中的矿石,使其变得更容易开采。
2.采煤机:专门用于开采煤炭的设备,也被称为“铲斗”或“采煤机”。
采煤机一般是由机器臂和铲斗组成。
机器臂的作用是将采煤机的负荷转移给铲斗,以实现对煤层的采集、装载和运送。
铲斗能够高效地割断、清理、体积抽取和收集煤炭,并且拥有较高的采掘效率。
3.破碎机:用于破碎煤炭的设备,主要包括锤式破碎机和锯条破碎机。
锤式破碎机是一种可以实现大量破碎作业的机器,普通应用于破碎各种大块物料,比如煤块、石块等;锯条破碎机可以将煤块破碎成更小的煤粉,从而可以满足生产的需要。
4.筛分机:用于筛选煤炭的设备,它将煤炭筛分成不同粒径的煤炭,以满足不同用途的需要。
筛分机通常采用旋转筛网,在物料落入筛网时会发生筛选过程,粒径较小的物料会被筛分出来,而粒径较大的物料会被留在筛网中,从而可以实现不同粒径煤炭的筛分。
5.运输设备:主要有履带式输送机、滑动式输送机以及提升斗输送机等。
履带式输送机的作用是将煤炭从储存点运输到加工厂;滑动式输送机的作用是将煤炭从掘进头运输到采煤机;提升斗输送机的作用是将煤炭从掘进头运输到采煤机,并通过链条将其运输到洗煤机或输送机治理站。
6.支护机械:这是采煤作业中必不可少的设备,它可以有效地保护工作区域,防止采煤作业中出现安全事故。
支护机械主要有层压机、密封垫及其它相关设备,它们拥有足够的强度,能够有效地支护采煤作业区域,并防止因采煤造成的污染问题。
