塑料注射模具设计与制造实例解析

生命是永恒不断的创造，因为在它内部蕴含着过剩的精力，它不断流溢，越出时间和空间的界限，它不停地追求，以形形色色的自我表现的形式表现出来。

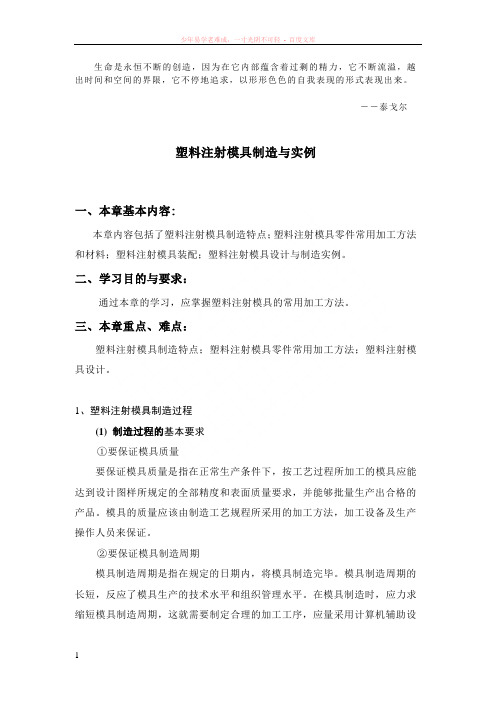

－－泰戈尔塑料注射模具制造与实例一、本章基本内容:本章内容包括了塑料注射模具制造特点；塑料注射模具零件常用加工方法和材料；塑料注射模具装配；塑料注射模具设计与制造实例。

二、学习目的与要求：通过本章的学习，应掌握塑料注射模具的常用加工方法。

三、本章重点、难点：塑料注射模具制造特点；塑料注射模具零件常用加工方法；塑料注射模具设计。

1、塑料注射模具制造过程(1) 制造过程的基本要求①要保证模具质量要保证模具质量是指在正常生产条件下，按工艺过程所加工的模具应能达到设计图样所规定的全部精度和表面质量要求，并能够批量生产出合格的产品。

模具的质量应该由制造工艺规程所采用的加工方法，加工设备及生产操作人员来保证。

②要保证模具制造周期模具制造周期是指在规定的日期内，将模具制造完毕。

模具制造周期的长短，反应了模具生产的技术水平和组织管理水平。

在模具制造时，应力求缩短模具制造周期，这就需要制定合理的加工工序，应量采用计算机辅助设计(CAD)和计算机辅助制造(CAM)。

③要保证模具使用寿命模具的使用寿命是指模具在使用过程中的耐用程度，一般以模具生产出的合格制品的数量作为衡量标准。

高的使用寿命反应了模具加工制造水平，是模具生产质量的重要指标。

④要保证模具成本低廉模具成本是指模具的制造费用。

由于模具是单件生产，机械化、自动化程度不高，所以模具成本较高。

为降低模具的制造成本，应根据制品批量大小，合理选择模具材料，制定合理的加工规程，并设法提高劳动生产率。

⑤要提高模具的加工工艺水平模具的制造工艺要根据现有条件，尽量采用新工艺、新技术、新材料，以提高模具的生产效率，降低成本，使模具生产有较高的技术经济效益和水平。

⑥要保证良好的劳动条件模具的制造工艺过程要保证操作工人有良好的劳动条件，防止粉尘、噪音、有害气体等污染源产生。

ug注塑模具设计实例摘要：一、注塑模具设计概述1.注塑模具的定义与作用2.注塑模具的分类与选型3.注塑模具设计的关键技术二、ug 注塑模具设计实例解析1.设计目标与要求2.设计流程与步骤3.设计关键点与技巧三、ug 注塑模具设计在实际应用中的优势1.提高生产效率2.降低生产成本3.优化产品性能4.提升产品外观质量四、总结与展望1.总结ug 注塑模具设计的特点与优势2.展望注塑模具设计的未来发展正文：一、注塑模具设计概述注塑模具是在塑料注射成型过程中，用于成型塑料制品的工具。

它对塑料进行准确塑形，保证制品的尺寸、形状、表面质量和物理性能。

注塑模具的设计是注塑成型工艺的关键环节，决定着产品的质量、成本和生产效率。

注塑模具主要分为热流道注塑模具、冷流道注塑模具和双色注塑模具等。

选型时需要根据产品的特点、生产批量和成本要求进行综合考虑。

注塑模具设计的关键技术包括：浇注系统设计、冷却系统设计、脱模机构设计、模具材料选择等。

这些技术影响着模具的性能、使用寿命和生产成本。

二、ug 注塑模具设计实例解析1.设计目标与要求本次设计的目标是制作一个高质量的注塑模具，用于生产一款手机壳。

要求模具具有良好的脱模性能、较长的使用寿命和较低的生产成本。

2.设计流程与步骤设计流程主要包括：分析产品结构、设计模具结构、分型面设计、浇注系统设计、冷却系统设计、脱模机构设计、模具材料选择、模具组装和出图。

3.设计关键点与技巧（1）分析产品结构：了解产品的形状、尺寸、材料和工艺要求，为模具设计提供依据。

（2）设计模具结构：根据产品特点，选择合适的模具类型，如热流道注塑模具。

（3）分型面设计：合理设置分型面，保证制品的质量和成型过程的顺利进行。

（4）浇注系统设计：设计合理的浇注系统，确保塑料充满模具，同时避免产生缺陷。

（5）冷却系统设计：设计高效的冷却系统，保证模具的快速冷却，提高生产效率。

（6）脱模机构设计：设计易于操作、安全的脱模机构，降低生产成本。

塑料注射模具制造与实例塑料注射模具制造是一种非常重要的工艺，能够制造出各种各样形态的塑料制品，被广泛应用于各个行业。

在塑料注射模具制造中，模具的制造质量和直接影响到塑料制品的品质，因此模具制造技术的水平也是衡量一个塑料制品生产厂商实力的重要指标。

本文将从塑料注射模具的制造过程、塑料注射模具制造的材料、模具的热处理、以及实例中详细介绍塑料注射模具制造的相关信息。

一、塑料注射模具制造的过程塑料注射模具制造的工艺流程包括以下几个阶段:首先，进行设计和绘图，根据塑料制品的要求和加工工艺，确定塑料注射模具的结构，然后进行模具结构和加工工艺的绘制。

其次，进行模具的制作。

利用计算机数控机床加工模具的模具毛坯，并开展模具加热处理过程，增加模具的硬度和增强性能。

然后，进行模具的装配。

根据模具的结构和装配要求进行模具部件的安装，并进行各个零部件的试装、调试，确保模具的正常工作。

最后，进行模具的验收。

针对模具的性能和加工精度进行严格的检测，保证模具的质量符合工艺要求，避免模具的缺陷给注塑机和塑料制品造成损害。

二、塑料注射模具制造的材料塑料注射模具的制造材料是非常关键的因素，模具材料的质量直接决定了塑料制品的性能和质量。

常用的塑料注射模具制造材料有以下几类:1、铝型：铝模具的优点是重量轻，价格低廉，便于加工和维修。

但铝型的强度和硬度相对较低。

2、钢型：钢模具可以分为普通加工钢模和特种合金钢模。

普通加工钢模成本较低，并适用于中等和大规模生产，而特种钢模用于高质量和高难度的塑料制品生产。

3、硬质合金型：硬质合金型具有优异的耐磨性，在生产高品质塑料制品时非常实用。

三、模具的热处理塑料注射模具经过硬度热处理后，可以改善模具的物理性能和磨损性能，从而提高塑料制品的质量和性能。

常见的热处理方法有以下几种：1、淬火：借助淬火的原理，调整模具钢的硬度和韧性，提高模具钢的硬度和耐磨性。

淬火方法主要有水冷、油冷和风冷等。

2、回火：回火是淬硬的模具钢经过高温加热后进行的一种退火处理。

塑料注射模具设计技巧与实例塑料使用性能1.塑料材料的相对密度在0.83～2.2之间，泡沫塑料材料的相对密度在0.1～0.4之间。

2.比强度为材料的强度与材料的相对密度比值。

在各种材料中，塑料材料具有最高的比强度，甚至比特种合金铝还要高。

3.绝缘性能好；4.具有防震、隔热、隔音性能，在防震应用上，软质聚氨酯（PU）、PE、PS泡沫塑料最为常用。

其中软质PU泡沫塑料常用体育器材，而PE、PS常用于防震包装。

5.耐腐蚀性高在塑料中聚四氟乙烯的耐腐蚀性最好，可耐各种强酸、强碱及强氧化剂，甚至耐王水。

6.加工性能好注射挤出压延中空吹塑真空吸塑流延粉末滚塑7.自润滑性好塑料性能不足的有1.机械强度低2.尺寸精度低3.耐热温度低一般不超过400°，大多数使用温度在100～260°，有些耐高温塑料可短时间使用，不过以碳纤维、石墨、或玻璃纤维增强的酚醛等热固塑料很特别，虽然其长期耐热温度不到200°，但其瞬时可耐上千度高温，可用作耐烧蚀材料，用于导弹外壳及宇宙飞船面层材料。

二．热塑性塑料的成型性能1.流动性好的塑料在注射成型过程中则容易跑料，即产生溢边，因此在模具的配合面的间隙要小一些。

下表是常用的热塑性塑料的溢边值，供使用时参考：三塑料的热敏性和水敏性塑料的热敏性是指在加工状态下，受热引起分解。

具有热敏性的树脂代表为PVC,除此之外还有PVDC、PV A、CPE、CPVC、POM等。

为防止热敏性塑料在加工中分解，需在配方中加入稳定剂。

在设备和模具设计中。

对热敏性塑料应注意如下：1.尽可能不用点浇口2.螺杆压缩比要小塑料的水敏性指在加工中，水分含量较大时会引起水解反应的。

具有水敏性的代表品种为PV A、PA、PET等。

这类塑料在加工前要一定要好好干燥，尽可能降低含水量。

下面是常用热塑性塑料的成型性能：1.硬聚氯乙烯（HPVC）a.无定形料，吸湿性小，流动性差。

为了提高流动性，防止发生气泡，塑料可预先干燥。

二、注塑模具设计实例实例1——电流线圈架的模具设计及制造塑料制品如图3—219所示，大批量生产，试进行塑件的成型工艺和模具设计，并选择模具的主要加工方法与工艺。

图3— 219 电流线圈架零件图(一)成型工艺规程的编制1．塑件的工艺性分析(1)塑件的原材料分析(2)塑件的结构和尺寸精度表面质量分析1)结构分析。

从零件图上分析，该零件总体形状为长方形，在宽度方向的一侧有两个高度为8．5mm ，R5mm 的两个凸耳，在两个高度为12mm 、长、宽分别为17mm 和13．5mm 的凸台上，一个带有的凹槽(对称分布)，另一个带有4．lmmXl ．2 mm 的凸台对称分布。

因此，模具设计时必须设置侧向分型抽芯机构，该零件属于中等复杂程度。

2)尺寸精度分析。

该零件重要尺寸如：012.01.12-mm 、04.002.01.12++mm 、14.002.01.15++mm 、012.01.15-mm 等精度为3级(Sj1372—78)，次重要尺寸如：13．5±0．11、02.017-mm 、10．5±0．1mm 、02.014-mm 等的尺寸精度为4～5级(Sj 1372—78)。

由以上分析可见，该零件的尺寸精度中等偏上，对应的模具相关零件的尺寸加工可以保证。

从塑件的壁厚上来看，壁厚最大处为1．3mm ，最小处为0．95mm ，壁厚差为0．35mm ，较均匀，有利于零件的成型。

3)表面质量分析。

该零件的表面除要求没有缺陷、毛刺，内部不得有导电杂质外，没有特别的表面质量要求，故比较容易实现。

综上分析可以看出，注射时在工艺参数控制得较好的情况下，零件的成型要求可以得到保证。

(3)计算塑件的体积和质量计算塑件的质量是为了选用注射机及确定型腔数。

经计算塑件的体积为V ＝4087mm 3；计算塑件的质量：根据设计手册可查得增强聚丙烯的密度为ρ＝1.04g ／cm 3。

故塑件的质量为W ＝V ρ＝4.25g采用一模两件的模具结构，考虑其外形尺寸、注射时所需压力和工厂现有设备等情况，初步选用注射机为XS—Z—60型。

塑料模设计实例塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。

设计任务：产品名称：防护罩产品材料：ABS（抗冲）产品数量：较大批量生产塑料尺寸：如图1.1所示塑料质量：15克塑料颜色：红色塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。

塑料允许最大脱模斜度0.5°图1.1 塑件图一．注射模塑工艺设计1．材料性能分析（1）塑料材料特性ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。

ABS是一种常用的具有良好的综合力学性能的工程材料。

ABS塑料为无定型料，一般不透明。

ABS无毒、无味，成型塑料的表面有较好的光泽。

ABS具有良好的机械强度，特别是抗冲击强度高。

ABS还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。

ABS的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。

（2）塑料材料成形性能使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。

另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。

ABS 易吸水，成形加工前应进行干燥处理。

在正常的成形条件下，ABS 制品的尺寸稳定性较好。

（3）塑料的成形工艺参数确定查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm³ 收 缩 率 0.3%~0.8%预热温度 80°c~85°c ，预热时间2~3h料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s.2．塑件的结构工艺性分析（1）塑件的尺寸精度分析该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）：外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ孔心距尺寸：34.015± （2）塑件表面质量分析该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。

摘要本注射模具设计为一塑料肥皂盒的注射模具设计，塑件结构比较简单，塑件质量要求是不允许有裂纹、变形缺陷。

本设计从分型面设计开始，进行了浇注系统、冷却系统、成型零件、模架的设计，并进行了必要的校核。

同时并简单的编制了模具的加工工艺。

根据题目设计的主要任务是肥皂盒注塑模具的设计。

也就是设计一副注塑模具来生产肥皂盒塑件产品，以实现自动化提高产量。

针对肥皂盒的具体结构，该模具是侧浇口的单分型面注射模具。

通过模具设计表明该模具能达到盒盖的质量和加工工艺要求。

关键词：Pro ENGINEER、注射模、浇注系统、冷却系统、模架。

AbstractThis is a plastic injection mold design and injection mold design comb,plastic parts relatively simple plastic parts quality requirements is not permitted crack, deformation defects.The design started from the sub-surface design, were pouring system, cooling system, molded parts, mold design, and carry out the necessary checking.at the same time And a simple preparation of the mold of the process. According to the design of the subject's main task is to set fruit injection mold design. Design is an injection mold to produce scop lidpieces of plastic products in order to achieve automation to increase output. For the specific structure of the fruit plate, the die is the pointof the one type injection mold surface. Through the die design that thelid of the mold to achieve the quality and processing requirements. Keywords:Pro ENGINEER, injection mold, injection system, cooling system, mold.绪论模具制造是国家经济建设中的一项重要产业，振兴和发展我国的模具工业，日益受到人们的重视和关注。
