变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。

二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。

2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。

3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。

4. 待设备停电确认无误后，进行倒闸操作。

三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。

2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。

3.检查通讯系统运行情况，对遥控接收机进行一次校验。

4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。

四、操作过程：1.执行前备电。

2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。

3.根据遥控信号传递原理进行遥控指令下达。

4.倒闸操作结束后，按照要求进行安全示意信号的发送。

五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。

2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。

3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。

4.遵守操作规程，注意操作顺序，确保操作正确完整。

5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。

六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。

2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。

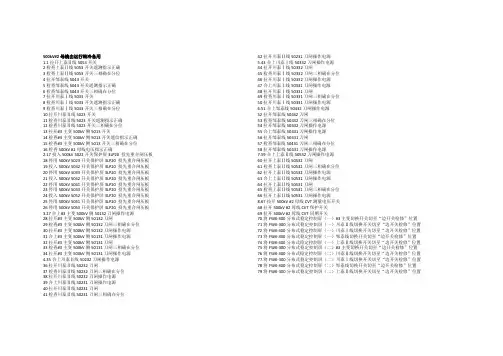

500kV#2母线由运行转冷备用1.1拉开上泰Ⅱ线5053开关2检查上泰Ⅱ线5053开关遥测指示正确3检查上泰Ⅱ线5053开关三相确在分位4拉开邹泰线5043开关5检查邹泰线5043开关遥测指示正确6检查邹泰线5043开关三相确在分位7拉开川泰Ⅰ线5033开关8检查川泰Ⅰ线5033开关遥测指示正确9检查川泰Ⅰ线5033开关三相确在分位10拉开川泰Ⅱ线5023开关11检查川泰Ⅱ线5023开关遥测指示正确12检查川泰Ⅱ线5023开关三相确在分位13拉开#3主变500kV侧5013开关14检查#3主变500kV侧5013开关遥信指示正确15检查#3主变500kV侧5013开关三相确在分位16检查500kV #2母线电压指示正确2.17投入500kV 5022开关保护屏3LP20 投先重合闸压板18停用500kV 5023开关保护屏3LP20 投先重合闸压板19投入500kV 5032开关保护屏3LP20 投先重合闸压板20停用500kV 5033开关保护屏3LP20 投先重合闸压板21投入500kV 5042开关保护屏3LP20 投先重合闸压板22停用500kV 5041开关保护屏3LP20 投先重合闸压板23停用500kV 5043开关保护屏3LP20 投先重合闸压板24投入500kV 5052开关保护屏3LP20 投先重合闸压板25停用500kV 5051开关保护屏3LP20 投先重合闸压板26停用500kV 5053开关保护屏3LP20 投先重合闸压板3.27合上#3主变500kV侧50132刀闸操作电源28拉开#3主变500kV侧50132刀闸29检查#3主变500kV侧50132刀闸三相确在分位30拉开#3主变500kV侧50132刀闸操作电源31合上#3主变500kV侧50131刀闸操作电源32拉开#3主变500kV侧50131刀闸33检查#3主变500kV侧50131刀闸三相确在分位34拉开#3主变500kV侧50131刀闸操作电源4.35合上川泰Ⅱ线50232刀闸操作电源36拉开川泰Ⅱ线50232刀闸37检查川泰Ⅱ线50232刀闸三相确在分位38拉开川泰Ⅱ线50232刀闸操作电源39合上川泰Ⅱ线50231刀闸操作电源40拉开川泰Ⅱ线50231刀闸41检查川泰Ⅱ线50231刀闸三相确在分位42拉开川泰Ⅱ线50231刀闸操作电源5.43合上川泰Ⅰ线50332刀闸操作电源44拉开川泰Ⅰ线50332刀闸45检查川泰Ⅰ线50332刀闸三相确在分位46拉开川泰Ⅰ线50332刀闸操作电源47合上川泰Ⅰ线50331刀闸操作电源48拉开川泰Ⅰ线50331刀闸49检查川泰Ⅰ线50331刀闸三相确在分位50拉开川泰Ⅰ线50331刀闸操作电源6.51合上邹泰线50432刀闸操作电源52拉开邹泰线50432刀闸53检查邹泰线50432刀闸三相确在分位54拉开邹泰线50432刀闸操作电源55合上邹泰线50431刀闸操作电源56拉开邹泰线50431刀闸57检查邹泰线50431刀闸三相确在分位58拉开邹泰线50431刀闸操作电源7.59合上上泰Ⅱ线50532刀闸操作电源60拉开上泰Ⅱ线50532刀闸61检查上泰Ⅱ线50532刀闸三相确在分位62拉开上泰Ⅱ线50532刀闸操作电源63合上上泰Ⅱ线50531刀闸操作电源64拉开上泰Ⅱ线50531刀闸65检查上泰Ⅱ线50531刀闸三相确在分位66拉开上泰Ⅱ线50531刀闸操作电源8.67拉开500kV #2母线CVT测量电压开关68拉开500kV #2母线CVT保护开关69拉开500kV #2母线CVT同期开关70将FWK-300分布式稳定控制屏（一）#3主变切换开关切至“边开关检修”位置71将FWK-300分布式稳定控制屏（一）川泰Ⅱ线切换开关切至“边开关检修”位置72将FWK-300分布式稳定控制屏（一）川泰Ⅰ线切换开关切至“边开关检修”位置73将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“边开关检修”位置74将FWK-300分布式稳定控制屏（一）上泰Ⅱ线切换开关切至“边开关检修”位置75将FWK-300分布式稳定控制屏（二）#3主变切换开关切至“边开关检修”位置76将FWK-300分布式稳定控制屏（二）川泰Ⅱ线切换开关切至“边开关检修”位置77将FWK-300分布式稳定控制屏（二）川泰Ⅰ线切换开关切至“边开关检修”位置78将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“边开关检修”位置79将FWK-300分布式稳定控制屏（二）上泰Ⅱ线切换开关切至“边开关检修”位置500kV#2母线由冷备用转运行01、合上500kV#2母线CVT测量电压开关02、合上500kV#2母线CVT保护开关03、合上500kV#2母线CVT同期开关04、将FWK-300分布式稳定控制屏（一）#3主变切换开关切至“运行”位置05、将FWK-300分布式稳定控制屏（一）川泰Ⅱ线切换开关切至“运行”位置06、将FWK-300分布式稳定控制屏（一）川泰Ⅰ线切换开关切至“运行”位置07、将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“运行”位置08、将FWK-300分布式稳定控制屏（一）上泰Ⅱ线切换开关切至“运行”位置09、将FWK-300分布式稳定控制屏（二）#3主变切换开关切至“运行”位置10、将FWK-300分布式稳定控制屏（二）川泰Ⅱ线切换开关切至“运行”位置11、将FWK-300分布式稳定控制屏（二）川泰Ⅰ线切换开关切至“运行”位置12、将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“运行”位置13、将FWK-300分布式稳定控制屏（二）上泰Ⅱ线切换开关切至“运行”位置14、检查#3主变500kV侧5013开关三相确在分位15、合上#3主变500kV侧50131刀闸操作电源16、合上#3主变500kV侧50131刀闸17、检查#3主变500kV侧50131刀闸三相确在合位18、拉开#3主变500kV侧50131刀闸操作电源19、合上#3主变500kV侧50132刀闸操作电源20、合上#3主变500kV侧50132刀闸21、检查#3主变500kV侧50132刀闸三相确在合位22、拉开#3主变500kV侧50132刀闸操作电源23、检查川泰Ⅱ线5023开关三相确在分位24、合上川泰Ⅱ线50231刀闸操作电源25、合上川泰Ⅱ线50231刀闸26、检查川泰Ⅱ线50231刀闸三相确在合位27、拉开川泰Ⅱ线50231刀闸操作电源28、合上川泰Ⅱ线50232刀闸操作电源29、合上川泰Ⅱ线50232刀闸30、检查川泰Ⅱ线50232刀闸三相确在合位31、拉开川泰Ⅱ线50232刀闸操作电源32、检查川泰Ⅰ线5033开关三相确在分位33、合上川泰Ⅰ线50331刀闸操作电源34、合上川泰Ⅰ线50331刀闸35、检查川泰Ⅰ线50331刀闸三相确在合位36、拉开川泰Ⅰ线50331刀闸操作电源37、合上川泰Ⅰ线50332刀闸操作电源38、合上川泰Ⅰ线50332刀闸39、检查川泰Ⅰ线50332刀闸三相确在合位40、拉开川泰Ⅰ线50332刀闸操作电源41、检查邹泰线5043开关三相确在分位42、合上邹泰线50431刀闸操作电源43、合上邹泰线50431刀闸44、检查邹泰线50431刀闸三相确在合位45、拉开邹泰线50431刀闸操作电源46、合上邹泰线50432刀闸操作电源47、合上邹泰线50432刀闸48、检查邹泰线50432刀闸三相确在合位49、拉开邹泰线50432刀闸操作电源50、检查上泰Ⅱ线5053开关三相确在分位51、合上上泰Ⅱ线50531刀闸操作电源52、合上上泰Ⅱ线50531刀闸53、检查上泰Ⅱ线50531刀闸三相确在合位54、拉开上泰Ⅱ线50531刀闸操作电源55、合上上泰Ⅱ线50532刀闸操作电源56、合上上泰Ⅱ线50532刀闸57、检查上泰Ⅱ线50532刀闸三相确在合位58、拉开上泰Ⅱ线50532刀闸操作电源59、合上上泰Ⅱ线5053开关60、检查上泰Ⅱ线5053开关遥测指示正确61、检查500kV#2母线电压指示正确62、检查上泰Ⅱ线5053开关三相确在合位63、合上邹泰线5043开关64、检查邹泰线5043开关遥测指示正确65、检查邹泰线5043开关三相确在合位66、合上川泰Ⅰ线5033开关67、检查川泰Ⅰ线5033开关遥测指示正确68、检查川泰Ⅰ线5033开关三相确在合位69、合上川泰Ⅱ线5023开关70、检查川泰Ⅱ线5023开关遥测指示正确71、检查川泰Ⅱ线5023开关三相确在合位72、合上#3主变500kV侧5013开关73、检查#3主变500kV侧5013开关遥测指示正确74、检查#3主变500kV侧5013开关三相确在合位75、停用500kV 5022开关保护屏3LP20投先重合闸压板76、投入500kV 5023开关保护屏3LP20投先重合闸压板77、停用500kV 5032开关保护屏3LP20投先重合闸压板78、投入500kV 5033开关保护屏3LP20投先重合闸压板79、停用500kV 5042开关保护屏3LP20投先重合闸压板80、投入500kV 5043开关保护屏3LP20投先重合闸压板81、投入500kV 5041开关保护屏3LP20投先重合闸压板82、停用500kV 5052开关保护屏3LP20投先重合闸压板83、投入500kV 5053开关保护屏3LP20投先重合闸压板84、投入500kV 5051开关保护屏3LP20投先重合闸压板#3主变由运行转冷备用（此处35kV运行方式为3A，4A低抗运行于35kV III母线，3A电容，3B低抗热备用）01、拉开3A电抗器331开关02、检查3A电抗器331开关遥信指示正确03、检查3A电抗器331开关三相确在分位04、合上3A电抗器331-3刀闸操作电源05、拉开3A电抗器331-3刀闸06、检查3A电抗器331-3刀闸三相确在分位07、拉开3A电抗器331-3刀闸操作电源08、检查3A电容器332开关三相确在分位09、合上3A电容器332-3刀闸操作电源10、拉开3A电容器332-3刀闸11、检查3A电容器332-3刀闸三相确在分位12、拉开3A电容器332-3刀闸操作电源13、检查3B电抗器333开关三相确在分位14、合上3B电抗器333-3刀闸操作电源15、拉开3B电抗器333-3刀闸16、检查3B电抗器333-3刀闸三相确在分位17、拉开3B电抗器333-3刀闸操作电源18、拉开4A电抗器341开关19、检查4A电抗器341开关遥信指示正确20、检查4A电抗器341开关三相确在分位21、合上4A电抗器341-4刀闸操作电源22、拉开4A电抗器341-4刀闸23、检查4A电抗器341-4刀闸三相确在分位24、拉开4A电抗器341-4刀闸操作电源25、检查#2站用变S32开关三相确在分位26、检查#2站用变S32-3刀闸三相确在分位27、拉开35kV#3母线电压互感器二次A相小开关28、拉开35kV#3母线电压互感器二次B相小开关29、拉开35kV#3母线电压互感器二次C相小开关30、合上35kV#3母线电压互感器Y33刀闸操作电源31、拉开35kV#3母线电压互感器Y33刀闸32、检查35kV#3母线电压互感器Y33刀闸三相确在分位33、拉开35kV#3母线电压互感器Y33刀闸操作电源34、检查#2、#3主变负荷分配情况35、拉开#3主变203开关36、检查#3主变203开关遥测指示正确37、检查#3主变203开关三相确在分位38、拉开一串联络5012开关39、检查一串联络5012开关遥测指示正确40、检查一串联络5012开关三相确在分位41、拉开#3主变500kV侧5013开关42、检查#3主变500kV侧5013开关遥测指示正确43、检查#3主变500kV侧5013开关三相确在分位44、检查#2主变负荷转移良好45、合上#3主变220kV侧203开关汇控柜刀闸电机电源46、拉开#3主变220kV侧203-3刀闸47、检查#3主变220kV侧203-3刀闸三相确在分位48、拉开#3主变220kV侧203-2刀闸49、检查#3主变220kV侧203-2刀闸三相确在分位50、拉开#3主变220kV侧203开关汇控柜刀闸电机电源51、合上一串联络50122刀闸操作电源52、拉开一串联络50122刀闸53、检查一串联络50122刀闸三相确在分位54、拉开一串联络50122刀闸操作电源55、合上一串联络50121刀闸操作电源56、拉开一串联络50121刀闸57、检查一串联络50121刀闸三相确在分位58、拉开一串联络50121刀闸操作电源59、合上#3主变500kV侧50131刀闸操作电源60、拉开#3主变500kV侧50131刀闸61、检查#3主变500kV侧50131刀闸三相确在分位62、拉开#3主变500kV侧50131刀闸操作电源63、合上#3主变500kV侧50132刀闸操作电源64、拉开#3主变500kV侧50132刀闸65、检查#3主变500kV侧50132刀闸三相确在分位66、拉开#3主变500kV侧50132刀闸操作电源67、拉开#3主变500kV侧电压互感器二次计量开关68、拉开#3主变500kV侧电压互感器二次测量保护开关69、拉开#3主变500kV侧电压互感器二次同期开关70、将FWK-300分布式稳定控制屏（一）济泰线切换开关切至“中开关检修”位置71、将FWK-300分布式稳定控制屏（一）#3主变切换开关切至“线路检修”位置72、将FWK-300分布式稳定控制屏（二）济泰线切换开关切至“中开关检修”位置73、将FWK-300分布式稳定控制屏（二）#3主变切换开关切至“线路检修”位置#3主变由冷备用转运行01、将FWK-300分布式稳定控制屏（一）济泰线切换开关切至“运行”位置02、将FWK-300分布式稳定控制屏（一）#3主变切换开关切至“运行”位置03、将FWK-300分布式稳定控制屏（二）济泰线切换开关切至“运行”位置04、将FWK-300分布式稳定控制屏（二）#3主变切换开关切至“运行”位置05、检查一串联络5012开关在分位06、合上一串联络50121刀闸操作电源07、合上一串联络50121刀闸08、检查一串联络50121刀闸三相确在合位09、拉开一串联络50121刀闸操作电源10、合上一串联络50122刀闸操作电源11、合上一串联络50122刀闸12、检查一串联络50122刀闸三相确在合位13、拉开一串联络50122刀闸操作电源14、检查#3主变500kV侧5013开关在分位15、合上#3主变500kV侧50132刀闸操作电源16、合上#3主变500kV侧50132刀闸17、检查#3主变500kV侧50132刀闸三相确在合位18、拉开#3主变500kV侧50132刀闸操作电源19、合上#3主变500kV侧50131刀闸操作电源20、合上#3主变500kV侧50131刀闸21、检查#3主变500kV侧50131刀闸三相确在合位22、拉开#3主变500kV侧50131刀闸操作电源23、合上#3主变500kV侧电压互感器二次计量开关24、合上#3主变500kV侧电压互感器二次测量保护开关25、合上#3主变500kV侧电压互感器二次同期开关26、检查#3主变220kV侧203开关在分位27、合上#3主变220kV侧203开关汇控柜刀闸电机电源28、合上#3主变220kV侧203-2刀闸29、检查#3主变220kV侧203-2刀闸三相确在分位30、合上#3主变220kV侧203-3刀闸31、检查#3主变220kV侧203-3刀闸三相确在分位32、拉开#3主变220kV侧203开关汇控柜刀闸电机电源33、检查#2主变负荷正常34、合上#3主变500kV侧5013开关35、检查#3主变500kV侧5013开关遥测指示正确36、检查#3主变500kV侧5013开关三相确在合位37、检查#3主变充电良好38、合上一串联络5012开关39、检查一串联络5012开关遥测指示正确40、检查一串联络5012开关三相确在合位41、合上#3主变203开关42、检查#3主变203开关遥测指示正确43、检查#3主变203开关三相确在合位44、检查#3主变负荷转移良好45、合上35kV#3母线电压互感器Y33刀闸操作电源46、合上35kV#3母线电压互感器Y33刀闸47、检查35kV#3母线电压互感器Y33刀闸三相确在合位48、拉开35kV#3母线电压互感器Y33刀闸操作电源49、合上35kV#3母线电压互感器二次A相小开关50、合上35kV#3母线电压互感器二次B相小开关51、合上35kV#3母线电压互感器二次C相小开关52、检查35kV#3母线电压指示正确53、检查3A电抗器331开关在分位54、合上3A电抗器331-3刀闸操作电源55、合上3A电抗器331-3刀闸56、检查3A电抗器331-3刀闸三相确在合位57、拉开3A电抗器331-3刀闸操作电源58、合上3A电抗器331开关59、检查3A电抗器331开关遥信指示正确60、检查3A电抗器331开关三相确在合位61、检查3A电容器332开关在分位62、合上3A电容器332-3刀闸操作电源63、合上3A电容器332-3刀闸64、检查3A电容器332-3刀闸三相确在合位65、拉开3A电容器332-3刀闸操作电源66、检查3B电抗器333开关三相确在分位67、合上3B电抗器333-3刀闸操作电源68、合上3B电抗器333-3刀闸69、检查3B电抗器333-3刀闸三相确在合位70、拉开3B电抗器333-3刀闸操作电源71、检查4A电抗器341开关在分位72、合上4A电抗器341-4刀闸操作电源73、合上4A电抗器341-4刀闸74、检查4A电抗器341-4刀闸三相确在合位75、拉开4A电抗器341-4刀闸操作电源76、合上4A电抗器341开关77、检查4A电抗器341开关遥信指示正确78、检查4A电抗器341开关三相确在合位。

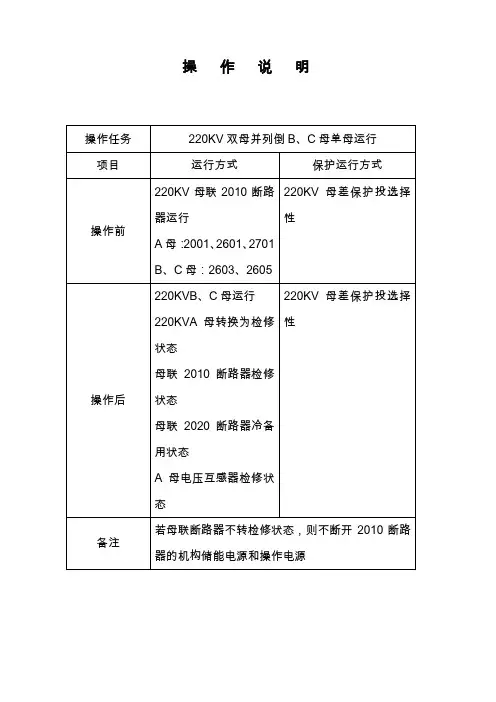

典型倒闸操作票#1厂变由冷备用转运行1.查900开关确在合闸位置；2.查1#厂变确在冷备用位置；3.查904开关柜三相带电显示器指示有电压；4.将#1厂变高压侧904手车开关由“试验”位置摇入至“接通”位置，查确已合上；5.将#1厂变低压侧401手车开关由“试验”位置推入至“接通”位置，查确已合上；6.将401手车上的开关操作闭锁钥匙打到“解锁”位置；7.合上#1厂变高压侧905开关；8.查905开关确已合上；9.查#1厂变三相带电显示器指示有电压；10.查#1厂变充电正常；11.合上#1厂变低压侧401开关；12.查401开关确已合上；13.查#1厂变低压侧三相电流指示 A；14.断开400VPCI段母线备用分支403开关；15.查403开关确已断开；16.将#1厂变备用分支403开关备自投BK转换开关切换至“投入”位置；#1厂变由运行转检修1.查900开关在合闸用状态。

2.查#0备变充电正常。

3.核对1#厂变负荷电流小于0#厂变额定电流。

4.合上#1厂变备用分支403开关。

5.查403开关确已合上。

6.#1厂变403开关已有电流，电流指示Ａ。

7.断开#1厂变低压侧401开关。

8.查401开关确已断开。

9.将#1厂变备用分支410开关的备自投BK转换开关切换至“退出”位置。

10.断开#1厂变高压侧904开关。

11.查904开关确已断开。

12.查#1厂变高压侧904开关柜上三相带电显示器指示无电压。

13.将#1厂变低压侧401手车开关由“接通”位置拉出至“试验”位置，查确已断开。

14.将#1厂变高压侧905手车开关由“接通”位置拉出至“试验”位置，查确已断开。

15.断开904开关的保护电压输入空开FB65。

16.断开904开关“控制电源”二次空开FB30。

17.断开904开关“保护”二次空开FB20。

18.断开904开关“储能”二次空开FB10。

19.断开904开关加热照明空开FB90。

20.取下904开关二次航空插头。

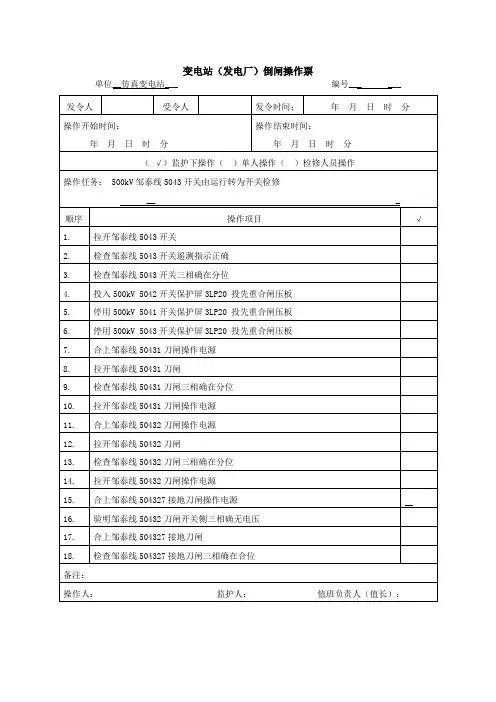

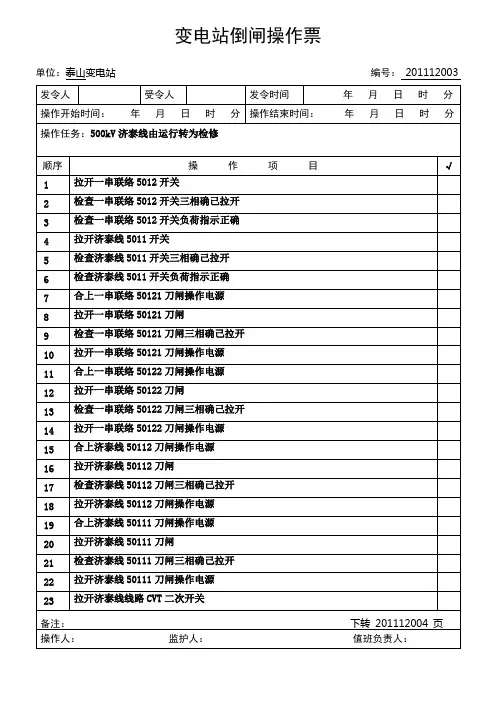

单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√1.拉开邹泰线5043开关2.检查邹泰线5043开关遥测指示正确3.检查邹泰线5043开关三相确在分位4.投入500kV 5042开关保护屏3LP20 投先重合闸压板5.停用500kV 5041开关保护屏3LP20 投先重合闸压板6.停用500kV 5043开关保护屏3LP20 投先重合闸压板7.合上邹泰线50431刀闸操作电源8.拉开邹泰线50431刀闸9.检查邹泰线50431刀闸三相确在分位10.拉开邹泰线50431刀闸操作电源11.合上邹泰线50432刀闸操作电源12.拉开邹泰线50432刀闸13.检查邹泰线50432刀闸三相确在分位14.拉开邹泰线50432刀闸操作电源15.合上邹泰线504327接地刀闸操作电源16.验明邹泰线50432刀闸开关侧三相确无电压17.合上邹泰线504327接地刀闸18.检查邹泰线504327接地刀闸三相确在合位备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√19.拉开邹泰线504327接地刀闸操作电源20.合上邹泰线504317接地刀闸操作电源21.验明邹泰线50431刀闸开关侧三相确无电压22.合上邹泰线504317接地刀闸23.检查邹泰线504317接地刀闸三相确在合位24.拉开邹泰线504317接地刀闸操作电源25.停用500kV5043开关屏失灵起动远跳Ⅰ3LP826.停用500kV5043开关屏失灵起动远跳Ⅱ3LP927.停用500kV5043开关屏失灵跳5042开关Ⅰ圈出口3LP1028.停用500kV5043开关屏失灵跳5042开关Ⅱ圈出口3LP1129.停用500kV5043开关屏失灵起动Ⅱ母差521保护3LP1630.停用500kV5043开关屏失灵起动Ⅱ母差915保护3LP1731.投入500kV5043开关屏断路器跳位至LFP901 3LP2332.投入500kV5043开关屏断路器跳位至CSL101A 3LP2433.将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“边开关检修”位置34.将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“边开关检修”位置35.拉开邹泰线5043开关打压加热电源36.拉开邹泰线5043开关操作电源1备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√37.拉开邹泰线5043开关操作电源2备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线5043开关由开关检修转为运行__ _顺序操作项目√1.合上邹泰线5043开关操作电源12.合上邹泰线5043开关操作电源23.投入500kV5043开关屏失灵起动远跳Ⅰ3LP84.投入500kV5043开关屏失灵起动远跳Ⅱ3LP95.投入500kV5043开关屏失灵跳5042开关Ⅰ圈出口3LP106.投入500kV5043开关屏失灵跳5042开关Ⅱ圈出口3LP117.投入500kV5043开关屏失灵起动Ⅱ母差521保护3LP168.投入500kV5043开关屏失灵起动Ⅱ母差915保护3LP179.停用500kV5043开关屏断路器跳位至LFP901 3LP2310.停用500kV5043开关屏断路器跳位至CSL101A 3LP2411.将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“运行”位置12.将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“运行”位置13.合上邹泰线5043开关打压加热电源14.合上邹泰线504317接地刀闸操作电源15.拉开邹泰线504317接地刀闸16.检查邹泰线504317接地刀闸三相确在分位17.拉开邹泰线504317接地刀闸操作电源18.合上邹泰线504327接地刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV邹泰线5043开关由检修转为运行__ _顺序操作项目√19.拉开邹泰线504327接地刀闸20.检查邹泰线504327接地刀闸三相确在分位21.拉开邹泰线504327接地刀闸操作电源22.检查邹泰线5043开关三相确在分位23.合上邹泰线50432刀闸操作电源24.合上邹泰线50432刀闸25.检查邹泰线50432刀闸三相确在合位26.拉开邹泰线50432刀闸操作电源27.合上邹泰线50431刀闸操作电源28.合上邹泰线50431刀闸29.检查邹泰线50431刀闸三相确在合位30.拉开邹泰线50431刀闸操作电源31.合上邹泰线5043开关32.检查邹泰线5043开关遥测指示正确33.检查邹泰线5043开关三相确在合位34.停用500kV 5042开关保护屏3LP20 投先重合闸压板35.投入500kV 5041开关保护屏3LP20 投先重合闸压板36.投入500kV 5043开关保护屏3LP20 投先重合闸压板备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线5042、5053开关由运行转为热备用__ _顺序操作项目√1.拉开四串联络5042开关2.检查四串联络5042开关遥测指示正确3.检查四串联络5042开关三相确在分位4.拉开邹泰线5043开关5.检查邹泰线5043开关遥测指示正确6.检查邹泰线5043开关三相确在分位备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线由热备用转为冷备用__ _顺序操作项目√1.合上四串联络50422刀闸操作电源2.拉开四串联络50422刀闸3.检查四串联络50422刀闸三相确在分位4.拉开四串联络50422刀闸操作电源5.合上四串联络50421刀闸操作电源6.拉开四串联络50421刀闸7.检查四串联络50421刀闸三相确在分位8.拉开四串联络50421刀闸操作电源9.合上邹泰线50431刀闸操作电源10.拉开邹泰线50431刀闸11.检查邹泰线50431刀闸三相确在分位12.拉开邹泰线50431刀闸操作电源13.合上邹泰线50432刀闸操作电源14.拉开邹泰线50432刀闸15.检查邹泰线50432刀闸三相在分位16.拉开邹泰线50432刀闸操作电源17.拉开邹泰线线路CVT计量开关18.拉开邹泰线线路CVT测量保护开关备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线由热备用转为冷备用__ _顺序操作项目√19.拉开邹泰线线路同期开关备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV邹泰线由冷备用转为线路检修__ _顺序操作项目√1.验明邹泰线5042217线路接地刀闸静触头三相确无电压2.合上邹泰线5042217线路接地刀闸操作电源3.合上邹泰线5042217线路接地刀闸4.检查邹泰线5042217线路接地刀闸三相确在合位5.拉开邹泰线5042217线路接地刀闸操作电源6.将郓泰Ⅱ线RCS931线路保护屏切换开关切至“5042检修”位置7.将郓泰Ⅱ线CSC101线路保护屏切换开关切至“5042检修”位置8.将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“线路检修”位置9.将FWK-300分布式稳定控制屏（一）郓泰Ⅱ线切换开关切至“中开关检修”位置10.将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“线路检修”位置11.将FWK-300分布式稳定控制屏（二）郓泰Ⅱ线切换开关切至“中开关检修”位置备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV邹泰线由线路检修转为冷备用__ _顺序操作项目√1.将郓泰Ⅱ线RCS931线路保护屏切换开关切至“正常”位置2.将郓泰Ⅱ线CSC101线路保护屏切换开关切至“正常”位置3.将FWK-300分布式稳定控制屏（一）邹泰线切换开关切至“运行”位置4.将FWK-300分布式稳定控制屏（一）郓泰Ⅱ线切换开关切至“运行”位置5.将FWK-300分布式稳定控制屏（二）邹泰线切换开关切至“运行”位置6.将FWK-300分布式稳定控制屏（二）郓泰Ⅱ线切换开关切至“运行”位置7.检查邹泰线相关保护投入正确8.合上邹泰线5042217线路接地刀闸操作电源9.拉开邹泰线5042217线路接地刀闸10.检查邹泰线5042217线路接地刀闸三相确在分位11.拉开邹泰线5042217线路接地刀闸操作电源12.检查邹泰线送电范围确无接地短路线及杂物备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线由冷备用转为热备用__ _顺序操作项目√1.合上邹泰线线路CVT计量开关2.合上邹泰线线路CVT测量保护开关3.合上邹泰线线路同期开关4.检查邹泰线5043开关三相确在分位5.合上邹泰线50432刀闸操作电源6.合上邹泰线50432刀闸7.检查邹泰线50432刀闸三相确在合位8.拉开邹泰线50432刀闸操作电源9.合上邹泰线50431刀闸操作电源10.合上邹泰线50431刀闸11.检查邹泰线50431刀闸三相确在合位12.拉开邹泰线50431刀闸操作电源13.检查四串联络5042开关三相确在合位14.合上四串联络50421刀闸操作电源15.合上四串联络50421刀闸16.检查四串联络50421刀闸三相确在合位17.拉开四串联络50421刀闸操作电源18.合上四串联络50422刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线由冷备用转为热备用__ _顺序操作项目√19. 合上四串联络50422刀闸20. 检查四串联络50422刀闸三相确在合位21. 拉开四串联络50422刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV邹泰线5042、5053开关由热备用转为运行__ _顺序操作项目√1.合上邹泰线5043开关2.检查邹泰线5043开关遥测指示正确3.检查邹泰线5043开关三相确在合位4.合上四串联络5042开关5.检查四串联络5043开关遥测指示正确6.检查四串联络5043开关三相确在合位备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _顺序操作项目√1.拉开上泰Ⅰ线5051开关2.检查上泰Ⅰ线5051开关遥测指示正确3.检查上泰Ⅰ线5051开关三相确在分位4.拉开郓泰Ⅱ线5041开关5.检查郓泰Ⅱ线5041开关遥测指示正确6.检查郓泰Ⅱ线5041开关三相确在分位7.拉开#2主变500kV侧5031开关8.检查#2主变500kV侧5031开关遥信指示正确9.检查#2主变500kV侧5031开关三相确在分位10.拉开二串联络5022开关11.检查二串联络5022开关遥测指示正确12.检查二串联络5022三相确在分位13.拉开济泰线5011开关14.检查济泰线5011开关遥测指示正确15.检查济泰线5011开关三相确在分位16.检查500kV #1母线电压指示正确17.投入500kV 5012开关保护屏3LP20 投先重合闸压板18.停用500kV 5011开关保护屏3LP20 投先重合闸压板备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _顺序操作项目√19.投入500kV 5042开关保护屏3LP20 投先重合闸压板20.停用500kV 5041开关保护屏3LP20 投先重合闸压板21.停用500kV 5043开关保护屏3LP20 投先重合闸压板22.投入500kV 5052开关保护屏3LP20 投先重合闸压板23.停用500kV 5051开关保护屏3LP20 投先重合闸压板24.停用500kV 5053开关保护屏3LP20 投先重合闸压板25.合上济泰线50111刀闸操作电源26.拉开济泰线50111刀闸27.检查济泰线50111刀闸三相确在分位28.拉开济泰线50111刀闸操作电源29.合上济泰线50112刀闸操作电源30.拉开济泰线50112刀闸31.检查济泰线50112刀闸三相确在分位32.拉开济泰线50112刀闸操作电源33.合上二串联络50211刀闸操作电源34.拉开二串联络50211刀闸35.检查二串联络50211刀闸三相确在分位36.拉开二串联络50211刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _ 顺序操作项目√37.合上二串联络50222刀闸操作电源38.拉开二串联络50222刀闸39.检查二串联络50222刀闸三相确在分位40.拉开二串联络50222刀闸操作电源41.合上#2主变500kV侧50311刀闸操作电源42.拉开#2主变500kV侧50311刀闸43.检查#2主变500kV侧50311刀闸三相确在分位44.拉开#2主变500kV侧50311刀闸操作电源45.合上#2主变500kV侧50312刀闸操作电源46.拉开#2主变500kV侧50312刀闸47.检查#2主变500kV侧50312刀闸三相确在分位48.拉开#2主变500kV侧50312刀闸操作电源49.合上郓泰Ⅱ线50411刀闸操作电源50.拉开郓泰Ⅱ线50411刀闸51.检查郓泰Ⅱ线50411刀闸三相确在分位52.拉开郓泰Ⅱ线50411刀闸操作电源53.合上郓泰Ⅱ线50412刀闸操作电源54.拉开郓泰Ⅱ线50412刀闸备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _顺序操作项目√55.检查郓泰Ⅱ线50412刀闸三相确在分位56.拉开郓泰Ⅱ线50412刀闸操作电源57.合上上泰Ⅰ线50511刀闸操作电源58.拉开上泰Ⅰ线50511刀闸59.检查上泰Ⅰ线50511刀闸三相确在分位60.拉开上泰Ⅰ线50511刀闸操作电源61.合上上泰Ⅰ线50512刀闸操作电源62.拉开上泰Ⅰ线50512刀闸63.检查上泰Ⅰ线50512刀闸三相确在分位64.拉开上泰Ⅰ线50512刀闸操作电源65.拉开500kV #1母线CVT测量电压开关66.拉开500kV #1母线CVT保护开关67.拉开500kV #1母线CVT同期开关68.合上500kV #1母线5127接地刀闸操作电源69.验明500kV #1母线5127接地刀闸母线侧三相确无电压70.合上500kV #1母线5127接地刀闸71.检查500kV #1母线5127接地刀闸三相确在合位72.拉开500kV #1母线5127接地刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _顺序操作项目√73.合上500kV #1母线5117接地刀闸操作电源74.验明500kV #1母线5117接地刀闸母线侧三相确无电压75.合上500kV #1母线5117接地刀闸76.检查500kV #1母线5117接地刀闸三相确在合位77.拉开500kV #1母线5117接地刀闸操作电源78.将上泰Ⅰ线CSC101线路保护屏线路开关位置切换把手切至“5051开关检修”位置79.将上泰Ⅰ线RCS931及925线路保护屏线路开关位置切换把手切至“5051开关检修”位置80.将郓泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“5041开关检修”位置81.将郓泰Ⅱ线CSC101线路保护屏线路开关位置切换把手切至“5041开关检修”位置82.将川泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“中开关检修”位置83.投入川泰Ⅱ线PSL602线路保护屏1LP29 5022开关停用压板84.将济泰线RCS931及925线路保护屏线路开关位置切换把手切至“5011开关检修”位置85.投入500kV 5011开关保护屏3LP23开关跳位至CSL101A保护压板86.将FWK-300分布式稳定控制屏（一）济泰线切换开关切至“边开关检修”位置87.将FWK-300分布式稳定控制屏（一）#2主变切换开关切至“边开关检修”位置88.将FWK-300分布式稳定控制屏（一）郓泰Ⅱ线切换开关切至“边开关检修”位置89.将FWK-300分布式稳定控制屏（一）上泰Ⅰ线切换开关切至“边开关检修”位置90.将FWK-300分布式稳定控制屏（一）川泰Ⅱ线切换开关切至“中开关检修”位置备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务： 500kV#1母线由运行转检修__ _顺序操作项目√91.将FWK-300分布式稳定控制屏（二）济泰线切换开关切至“边开关检修”位置92.将FWK-300分布式稳定控制屏（二）#2主变切换开关切至“边开关检修”位置93.将FWK-300分布式稳定控制屏（二）郓泰Ⅱ线切换开关切至“边开关检修”位置94.将FWK-300分布式稳定控制屏（二）上泰Ⅰ线切换开关切至“边开关检修”位置95.将FWK-300分布式稳定控制屏（二）川泰Ⅱ线切换开关切至“中开关检修”位置备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√1.合上500kV #1母线5117接地刀闸操作电源2.拉开500kV #1母线5117接地刀闸3.检查500kV #1母线5117接地刀闸三相确在分位4.拉开500kV #1母线5117接地刀闸操作电源5.合上500kV #1母线5127接地刀闸操作电源6.拉开500kV #1母线5127接地刀闸7.检查500kV #1母线5127接地刀闸三相确在分位8.拉开500kV #1母线5127接地刀闸操作电源9.检查500kV #1母线确无接地短路线及杂物10.合上500kV #1母线CVT测量电压开关11.合上500kV #1母线CVT保护开关12.合上500kV #1母线CVT同期开关13.将FWK-300分布式稳定控制屏（一）济泰线切换开关切至“运行”位置14.将FWK-300分布式稳定控制屏（一）#2主变切换开关切至“运行”位置15.将FWK-300分布式稳定控制屏（一）郓泰Ⅱ线切换开关切至“运行”位置16.将FWK-300分布式稳定控制屏（一）上泰Ⅰ线切换开关切至“运行”位置17.将FWK-300分布式稳定控制屏（一）川泰Ⅱ线切换开关切至“运行”位置18.将FWK-300分布式稳定控制屏（二）济泰线切换开关切至“运行”位置备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√19.将FWK-300分布式稳定控制屏（二）#2主变切换开关切至“运行”位置20.将FWK-300分布式稳定控制屏（二）郓泰Ⅱ线切换开关切至“运行”位置21.将FWK-300分布式稳定控制屏（二）上泰Ⅰ线切换开关切至“运行”位置22.将FWK-300分布式稳定控制屏（二）川泰Ⅱ线切换开关切至“运行”位置23.将上泰Ⅰ线CSC101线路保护屏线路开关位置切换把手切至“正常”位置24.将上泰Ⅰ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置25.将郓泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置26.将郓泰Ⅱ线CSC101线路保护屏线路开关位置切换把手切至“正常”位置27.将川泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置28.停用500kV 5011开关保护屏3LP23开关跳位至CSL101A保护压板29.停用川泰Ⅱ线PSL602线路保护屏1LP29 5022开关停用压板30.将济泰线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置31.检查济泰线5011开关三相确在分位32.合上济泰线50112刀闸操作电源33.合上济泰线50112刀闸34.检查济泰线50112刀闸三相确在合位35.拉开济泰线50112刀闸操作电源36.合上济泰线50111刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√37.合上济泰线50111刀闸38.检查济泰线50111刀闸三相确在合位39.拉开济泰线50111刀闸操作电源40.检查二串联络5022三相确在分位41.合上二串联络50222刀闸操作电源42.合上二串联络50222刀闸43.检查二串联络50222刀闸三相确在合位44.拉开二串联络50222刀闸操作电源45.合上二串联络50211刀闸操作电源46.合上二串联络50211刀闸47.检查二串联络50211刀闸三相确在合位48.拉开二串联络50211刀闸操作电源49.检查#2主变500kV侧5031开关三相确在分位50.合上#2主变500kV侧50312刀闸操作电源51.合上#2主变500kV侧50312刀闸52.检查#2主变500kV侧50312刀闸三相确在合位53.拉开#2主变500kV侧50312刀闸操作电源54.合上#2主变500kV侧50311刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√55.合上#2主变500kV侧50311刀闸56.检查#2主变500kV侧50311刀闸三相确在合位57.拉开#2主变500kV侧50311刀闸操作电源58.检查郓泰Ⅱ线5041开关三相确在分位59.合上郓泰Ⅱ线50412刀闸操作电源60.合上郓泰Ⅱ线50412刀闸61.检查郓泰Ⅱ线50412刀闸三相确在合位62.拉开郓泰Ⅱ线50412刀闸操作电源63.合上郓泰Ⅱ线50411刀闸操作电源64.合上郓泰Ⅱ线50411刀闸65.检查郓泰Ⅱ线50411刀闸三相确在合位66.拉开郓泰Ⅱ线50411刀闸操作电源67.检查上泰Ⅰ线5051开关三相确在分位68.合上上泰Ⅰ线50512刀闸操作电源69.合上上泰Ⅰ线50512刀闸70.检查上泰Ⅰ线50512刀闸三相确在合位71.拉开上泰Ⅰ线50512刀闸操作电源72.合上上泰Ⅰ线50511刀闸操作电源备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√73.合上上泰Ⅰ线50511刀闸74.检查上泰Ⅰ线50511刀闸三相确在合位75.拉开上泰Ⅰ线50511刀闸操作电源76.合上上泰Ⅰ线5051开关77.检查上泰Ⅰ线5051开关遥测指示正确78.检查500kV #1母线电压指示正确79.检查上泰Ⅰ线5051开关三相确在合位80.合上郓泰Ⅱ线5041开关81.检查郓泰Ⅱ线5041开关遥测指示正确82.检查郓泰Ⅱ线5041开关三相确在合位83.合上#2主变500kV侧5031开关84.检查#2主变500kV侧5031开关遥信指示正确85.检查#2主变500kV侧5031开关三相确在合位86.合上二串联络5022开关87.检查二串联络5022开关遥测指示正确88.检查二串联络5022三相确在合位89.合上济泰线5011开关90.检查济泰线5011开关遥测指示正确备注：操作人：监护人：值班负责人（值长）：单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（√）监护下操作（）单人操作（）检修人员操作操作任务：500kV#1母线由检修转运行__ _顺序操作项目√91.检查济泰线5011开关三相确在合位92.检查500kV #1母线电压指示正确93.停用500kV 5012开关保护屏3LP20 投先重合闸压板94.投入500kV 5011开关保护屏3LP20 投先重合闸压板95.停用500kV 5042开关保护屏3LP20 投先重合闸压板96.投入500kV 5041开关保护屏3LP20 投先重合闸压板97.投入500kV 5043开关保护屏3LP20 投先重合闸压板98.停用500kV 5052开关保护屏3LP20 投先重合闸压板99.投入500kV 5051开关保护屏3LP20 投先重合闸压板100. 投入500kV 5053开关保护屏3LP20 投先重合闸压板备注：操作人：监护人：值班负责人（值长）：。

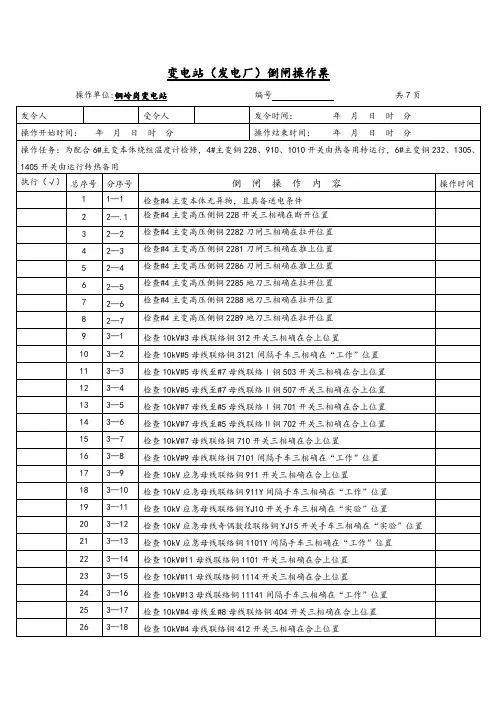

变电站（发电厂）倒闸操作票操作单位:铜岭岗变电站编号共7页发令人受令人发令时间：年月日时分操作开始时间：年月日时分操作结束时间：年月日时分操作任务：为配合6#主变本体绕组温度计检修，4#主变铜228、910、1010开关由热备用转运行，6#主变铜232、1305、1405开关由运行转热备用执行（√）总序号分序号倒闸操作内容操作时间1 1—1 检查#4主变本体无异物，且具备送电条件2 2—.1 检查#4主变高压侧铜228开关三相确在断开位置3 2—2 检查#4主变高压侧铜2282刀闸三相确在拉开位置4 2—3 检查#4主变高压侧铜2281刀闸三相确在推上位置5 2—4 检查#4主变高压侧铜2286刀闸三相确在推上位置6 2—5 检查#4主变高压侧铜2285地刀三相确在拉开位置7 2—6 检查#4主变高压侧铜2288地刀三相确在拉开位置8 2—7 检查#4主变高压侧铜2289地刀三相确在拉开位置9 3—1 检查10kV#3母线联络铜312开关三相确在合上位置10 3—2 检查10kV#5母线联络铜3121间隔手车三相确在“工作”位置11 3—3 检查10kV#5母线至#7母线联络Ⅰ铜503开关三相确在合上位置12 3—4 检查10kV#5母线至#7母线联络Ⅱ铜507开关三相确在合上位置13 3—5 检查10kV#7母线至#5母线联络Ⅰ铜701开关三相确在合上位置14 3—6 检查10kV#7母线至#5母线联络Ⅱ铜702开关三相确在合上位置15 3—7 检查10kV#7母线联络铜710开关三相确在合上位置16 3—8 检查10kV#9母线联络铜7101间隔手车三相确在“工作”位置17 3—9 检查10kV应急母线联络铜911开关三相确在合上位置18 3—10 检查10kV应急母线联络铜911Y间隔手车三相确在“工作”位置19 3—11 检查10kV应急母线联络铜YJ10开关手车三相确在“实验”位置20 3—12 检查10kV应急母线奇偶数段联络铜YJ15开关手车三相确在“实验”位置21 3—13 检查10kV应急母线联络铜1101Y间隔手车三相确在“工作”位置22 3—14 检查10kV#11母线联络铜1101开关三相确在合上位置23 3—15 检查10kV#11母线联络铜1114开关三相确在合上位置24 3—16 检查10kV#13母线联络铜11141间隔手车三相确在“工作”位置25 3—17 检查10kV#4母线至#8母线联络铜404开关三相确在合上位置26 3—18 检查10kV#4母线联络铜412开关三相确在合上位置27 3—19 检查10kV#6母线联络铜4121间隔手车三相确在“工作”位置28 3—20 检查10kV#6母线至#8母线联络铜603开关三相确在合上位置29 3—21 检查10kV#8母线至#4母线联络铜801开关三相确在合上位置30 3—22 检查10kV#8母线至#6母线联络铜802开关三相确在合上位置31 3—23 检查10kV#8母线联络铜810开关三相确在合上位置32 3—24 检查10kV#10母线联络铜8101间隔手车三相确在“工作”位置33 3—25 检查10kV#10母线奇偶数段联络铜1002开关手车三相确在“实验”位置34 3—26 检查10kV#10母线至#12母线联络Ⅰ铜1006开关三相确在合上位置35 3—27 检查10kV#10母线至#12母线联络Ⅱ铜1008开关三相确在合上位置36 3—28 检查10kV#12母线至#10母线联络Ⅰ铜1204开关三相确在合上位置37 3—29 检查10kV#12母线至#10母线联络Ⅱ铜1208开关三相确在合上位置38 3—30 检查10kV#12母线联络铜1214开关三相确在合上位置39 3—31 检查10kV#14母线联络铜12141间隔手车三相确在“工作”位置40 4—1 检查#4主变低压侧铜910开关手车三相确在“工作”位置41 4—2 检查#4主变低压侧铜910开关柜小母线室内：控制电源开关1DK确在合上位置42 4—3 检查#4主变低压侧铜910开关柜小母线室内：加热照明电源开关2DK确在合上位置43 4—4 检查#4主变低压侧铜1010开关手车三相确在“工作”位置44 4—5 检查#4主变低压侧铜1010开关柜小母线室内：控制电源开关1DK确在合上位置45 4—6 检查#4主变低压侧铜1010开关柜小母线室内：加热照明电源开关2DK确在合上位置46 5—1 检查#4主变保护Ⅰ屏上：低压侧分支二保护电压空开1ZKK4确已合上47 5—2 检查#4主变保护Ⅰ屏上：低压侧分支一交流电压空开1ZKK3确已合上48 5—3 检查#4主变保护Ⅰ屏上：高压侧保护电压1ZKK1确已合上49 5—4 检查#4主变保护Ⅰ屏上：高压侧第二组控制电源1-4K2确已合上50 5—5 检查#4主变保护Ⅰ屏上：高压侧第一组控制电源1-4K1确已合上51 5—6 检查#4主变保护Ⅰ屏上：高压侧电压切换电源7K确已合上52 5—7 检查#4主变保护Ⅰ屏上：通讯装置84K确已合上53 5—8 检查#4主变保护Ⅰ屏上：保护装置电源1K确已合上54 5—9 检查#4主变保护Ⅰ屏上：跳高压侧压板1C1LP1确在加用位置55 5—10 检查#4主变保护Ⅰ屏上：跳高压侧压母联压板1C1LP2确在加用位置56 5—11 检查#4主变保护Ⅰ屏上：投解除高压侧失灵复压闭锁压板1C1LP3确在加用位置57 5—12 检查#4主变保护Ⅰ屏上：启动高压侧失灵压板1C1LP4确在加用位置58 5—13 检查#4主变保护Ⅰ屏上：跳低分支一压板1C3LP1确在加用位置59 5—14 检查#4主变保护Ⅰ屏上：跳低分支一分段压板1C3LP2确在加用位置60 5—15 检查#4主变保护Ⅰ屏上：跳低压侧分支一应急分段压板1C3LP3确在加用位置61 5—16 检查#4主变保护Ⅰ屏上：跳低分支二压板1C4LP1确在加用位置62 5—17 检查#4主变保护Ⅰ屏上：跳低分支二分段压板1C4LP2确在加用位置63 5—18 检查#4主变保护Ⅰ屏上：置检修状态压板1RLP1确在停用位置64 5—19 检查#4主变保护Ⅰ屏上：投差动保护压板1RLP2确在加用位置65 5—20 检查#4主变保护Ⅰ屏上：投高压侧后备保护压板1RLP3确在加用位置66 5—21 检查#4主变保护Ⅰ屏上：投高压侧电压压板1RLP4确在加用位置67 5—22 检查#4主变保护Ⅰ屏上：投低分支一后备保护压板1RLP5确在加用位置68 5—23 检查#4主变保护Ⅰ屏上：投低分支一电压压板1RLP6确在加用位置69 5—24 检查#4主变保护Ⅰ屏上：投低分支二后备保护压板1RLP7确在加用位置70 5—25 检查#4主变保护Ⅰ屏上：投低分支二电压压板1RLP8确在加用位置71 6—1 检查#4主变保护Ⅱ屏上：低压侧分支二保护电压空开1ZKK4确已合上72 6—2 检查#4主变保护Ⅱ屏上：低压侧分支一交流电压空开1ZKK3确已合上73 6—3 检查#4主变保护Ⅱ屏上：高压侧保护电压空开1ZKK1确已合上74 6—4 检查#4主变保护Ⅱ屏上：低压侧分支二控制电源空开4-4K确已合上75 6—5 检查#4主变保护Ⅱ屏上：低压侧分支一控制电源空开1-4K确已合上76 6—6 检查#4主变保护Ⅱ屏上：非电量保护直流电源空开5K确已合上77 6—7 检查#4主变保护Ⅱ屏上：高压侧电压切换电源空开7K确已合上78 6—8 检查#4主变保护Ⅱ屏上：通讯装置电源空开84K确已合上79 6—9 检查#4主变保护Ⅱ屏上：保护装置电源空开1K确已合上80 6—10 检查#4主变保护Ⅱ屏上：跳高压侧压板1C1LP1确在加用位置81 6—11 检查#4主变保护Ⅱ屏上：跳高压侧压母联压板1C1LP2确在加用位置82 6—12 检查#4主变保护Ⅱ屏上：投解除高压侧失灵复压闭锁压板1C1LP3确在加用位置83 6—13 检查#4主变保护Ⅱ屏上：启动高压侧失灵压板1C1LP4确在加用位置84 6—14 检查#4主变保护Ⅱ屏上：跳低分支一压板1C3LP1确在加用位置85 6—15 检查#4主变保护Ⅱ屏上：跳低分支一分段压板1C3LP2确在加用位置86 6—16 检查#4主变保护Ⅱ屏上：跳低分支一应急分段压板1C3LP3确在加用位置87 6—17 检查#4主变保护Ⅱ屏上：跳低分支二压板1C4LP1确在加用位置88 6—18 检查#4主变保护Ⅱ屏上：跳低分支二分段压板1C4LP2确在加用位置89 6—19 检查#4主变保护Ⅱ屏上：置检修状态压板1RLP1确在停用位置90 6—20 检查#4主变保护Ⅱ屏上：投差动保护压板1RLP2确在加用位置91 6—21 检查#4主变保护Ⅱ屏上：投高压侧后备保护压板1RLP3确在加用位置92 6—22 检查#4主变保护Ⅱ屏上：投高压侧电压压板1RLP4确在加用位置93 6—23 检查#4主变保护Ⅱ屏上：投低分支一后备保护压板1RLP5确在加用位置94 6—24 检查#4主变保护Ⅱ屏上：投低分支一电压压板1RLP6确在加用位置95 6—25 检查#4主变保护Ⅱ屏上：投低分支二后备保护压板1RLP7确在加用位置96 6—26 检查#4主变保护Ⅱ屏上：投低分支二电压压板1RLP8确在加用位置97 6—27 检查#4主变保护Ⅱ屏上：非电量跳高压侧线圈一压板5CLP1确在加用位置98 6—28 检查#4主变保护Ⅱ屏上：非电量跳高压侧线圈二压板5CLP2确在加用位置99 6—29 检查#4主变保护Ⅱ屏上：非电量跳低分支一压板5CLP3确在加用位置100 6—30 检查#4主变保护Ⅱ屏上：非电量跳低分支二压板5CLP4确在加用位置101 6—31 检查#4主变保护Ⅱ屏上：压力突变启动跳闸压板5QLP8确在停用位置102 6—32 检查#4主变保护Ⅱ屏上：置检修状态5RLP1确在停用位置103 6—33 检查#4主变保护Ⅱ屏上：投非电量延时保护压板5RLP2确在停用位置104 6—34 检查#4主变保护Ⅱ屏上：投非电量延时保护压板5RLP2确在停用位置105 6—35 检查#4主变保护Ⅱ屏上：本体重瓦斯启动跳闸压板5QLP1确在加用位置106 6—36 检查#4主变保护Ⅱ屏上：调压重瓦斯启动跳闸压板5QLP2确在停用位置107 6—37 检查#4主变保护Ⅱ屏上：本体压力释放启动跳闸压板5QLP3确在停用位置108 6—38 检查#4主变保护Ⅱ屏上：油温高启动跳闸压板5QLP4确在停用位置109 6—39 检查#4主变保护Ⅱ屏上：绕组过温启动跳闸压板5QLP5确在停用位置110 6—40 检查#4主变保护Ⅱ屏上：调压压力释放启动跳闸压板5QLP6确在停用位置111 6—41 检查#4主变保护Ⅱ屏上：冷控失压启动跳闸压板5QLP7确在停用位置112 7—1 检查220kV母线保护Ⅰ屏上：投断路器失灵保护压板1RLP2确在加用位置113 7—2 将220kV母线保护Ⅰ屏上：跳#4变高压侧压板1C5LP1加用114 7—3 将220kV母线保护Ⅰ屏上：#4变失灵联跳压板1S5LP1加用115 8—1 将220kV母线保护Ⅱ屏上：跳#4变高压侧压板1C5LP1加用116 8—2 将220kV母线保护Ⅱ屏上：#4变失灵联跳压板1S5LP1加用117 8—3 检查220kV母线保护Ⅱ屏上：投失灵保护压板1RLP2确在加用位置118 9—1 检查#4主变测控屏上：#4主变高压侧铜228测控直流电源1K空开确已合上119 9—2 检查#4主变测控屏上：#4主变高压侧铜228交流测量电压1ZKK空开确已合上120 9—3 检查#4主变测控屏上：#4主变低压侧分支一铜910测控电源2K空开确已合上121 9—4 检查#4主变测控屏上：#4主变低压侧分支一铜910交流测量电压2ZKK空开确已合上122 9—5 检查#4主变测控屏上：#4主变低压侧分支二铜1010测控电源3K空开确已合上123 9—6 检查#4主变测控屏上：#4主变低压侧分支二铜1010交流测量电压3ZKK空开确已合上124 9—7 检查#4主变测控屏上：#4主变本体及非电量测控直流电源7 K空开确已合上125 9—8 检查#4主变测控屏上：主变档位控制电源44 K空开确已合上126 9—9 检查#4主变测控屏上：#4主变高压侧铜228“远方/就地”1QK切换把手确已打至“远方”127 9—10 检查#4主变测控屏上：#4主变低压侧分支一铜910“远方/就地”2QK切换把手确已打至“远方”128 9—11 检查#4主变测控屏上：#4主变低压侧分支二铜1010“远方/就地”2QK切换把手确已打至“远方”129 9—12 检查#4主变测控屏上：1n-rcs9705C装置置检修压板1LP1停用130 9—13 检查#4主变测控屏上：同期手合压板1LP2加用131 9—14 检查#4主变测控屏上：#4主变高压侧铜228遥控跳闸压板1LP3加用132 9—15 检查#4主变测控屏上：#4主变高压侧铜228遥控合闸压板1LP4加用133 9—16 检查#4主变测控屏上：#4主变高压侧铜2281遥控压板1LP5加用134 9—17 检查#4主变测控屏上：#4主变高压侧铜2282遥控压板1LP6加用135 9—18 检查#4主变测控屏上：#4主变高压侧铜2285遥控压板1LP7停用136 9—19 检查#4主变测控屏上：#4主变高压侧铜2288遥控压板1LP8停用137 9—20 检查#4主变测控屏上：#4主变高压侧铜2286遥控压板1LP9加用138 9—21 检查#4主变测控屏上：#4主变高压侧铜2289遥控压板1LP10停用139 9—22 检查#4主变测控屏上：2n-rcs9705C装置置检修压板2LP1停用140 9—23 检查#4主变测控屏上：同期手合压板2LP2加用141 9—24 检查#4主变测控屏上：#4主变低压分支一铜910遥控跳闸压板2LP3加用142 9—25 检查#4主变测控屏上：#4主变低压分支一铜910遥控合闸压板2LP4加用143 9—26 检查#4主变测控屏上：3n-rcs9705C装置置检修压板3LP1停用144 9—27 检查#4主变测控屏上：同期手合压板3LP2加用145 9—28 检查#4主变测控屏上：#4主变低压分支一铜1010遥控跳闸压板3LP3加用146 9—29 检查#4主变测控屏上：#4主变低压分支一铜1010遥控合闸压板3LP4加用147 9—30 检查#4主变测控屏上：7n-rcs9705C装置置检修压板7LP1停用148 9—31 检查#4主变测控屏上：投远控压板7LP2加用149 9—32 检查#4主变测控屏上：#4主变高压侧中性点铜2287地刀遥控压板7LP3加用150 9—33 检查#4主变测控屏上：分接头遥控压板7LP6加用151 10—1 检查#4主变与#6主变档位一致152 11—1 检查#4主变中性点铜2287接地刀闸三相确在拉开位置153 11—2 推上#4主变中性点铜2287接地刀闸154 11—3 检查#4主变中性点铜2287接地刀闸三相确已推上155 11—4 检查#4主变高压侧铜228开关三相确已储能156 11—5 合上#4主变高压侧铜228开关157 11—6 检查#4主变高压侧铜228三相确已合上158 11—7 检查#4主变高压侧铜228汇控柜上：三相带点指示灯确已亮159 11—8 检查#4主变已运行正常160 12—1 检查#4主变低压侧铜910开关手车三相确在“工作”位置161 12—2 检查#4主变低压侧铜910开关柜上手车“工作”位置指示灯确已亮162 12—3 将#4主变低压侧铜910开关柜上：解除联锁压板加用163 12—4 检查#4主变低压侧铜910开关三相确已储能164 12—5 合上#4主变低压侧铜910开关165 12—6 检查#4主变低压侧铜910开关三相确已合上166 12—7 检查#4主变保护Ⅱ屏上：CJX操作继电器箱#4主变低压侧分支一“HWJ”绿灯确已亮167 13—1 检查#4主变低压侧铜1010开关手车三相确在“工作”位置168 13—2 检查#4主变低压侧铜1010开关柜上手车开关“工作”位置指示灯确已亮169 13—3 将#4主变低压侧铜1010开关柜上：解除联锁压板加用170 13—4 检查#4主变低压侧铜1010开关三相确已储能171 13—5 合上#4主变低压侧铜1010开关172 13—6 检查#4主变低压侧铜1010开关三相确已合上173 13—7 检查#4主变保护Ⅱ屏上：CJX操作继电器箱#4主变低压侧分支二“HWJ”绿灯确已亮174 14—1 检查#6主变中性点铜2327地刀确在推上位置175 15—1 断开#6主变低压侧铜1305开关176 15—2 检查#6主变低压侧铜1305开关三相确已断开177 15—3 检查#6主变保护Ⅱ屏上：CJX操作继电器箱#6主变低压侧分支一“TWJ”红灯确已亮178 16—1 断开#6主变低压侧铜1405开关179 16—2 检查#6主变低压侧铜1405开关三相确已断开180 16—3 检查#6主变保护Ⅱ屏上：CJX操作继电器箱#5主变低压侧分支二“TWJ”红灯确已亮181 17—1 断开#6主变高压侧铜232开关182 17—2 检查#6主变高压侧铜232开关三相确已断开189 17—3 检查#6主变保护Ⅰ屏上：RCS-978变压器成套保护装置跳闸指示红灯确已亮184 17—4 检查#6主变保护Ⅱ屏上：RCS-978变压器成套保护装置跳闸指示红灯确已亮185 18—1 拉开#6主变中性点铜2327接地刀闸186 18—2 检查#6主变中性点铜2327接地刀闸确已拉开187 19—1 将220kV母线保护Ⅰ屏上：跳#6变高压侧压板1C6LP1停用188 19—2 将220kV母线保护Ⅰ屏上：#6变失灵联跳压板1S6LP1停用189 19—3 将220kV母线保护Ⅱ屏上：跳#6变高压侧压板1C6LP1停用190 19—4 将220kV母线保护Ⅱ屏上：#6变失灵联跳压板1S6LP1停用备注此票以（）调（）字第（）号指令票为依据操作人：监护人：值班负责人（值长）：综合操作指令票操作单位：铜岭岗变电站2011年月日(星期) （）调综字第号第1页操作任务为配合6#主变本体绕组温度计检修，4#主变铜228、910、1010开关由热备用转运行，6#主变铜232、1305、1405开关由运行转热备用发令时间月日时分发令人受令人操作开始时间时分汇报时间月日时分调度员汇报人操作结束时间时分注意事项1、将4#主变（铜228、910、1010开关）由热备用转运行确有负荷后，将6#主变（铜232、1305、1405开关）由运行转热备用。

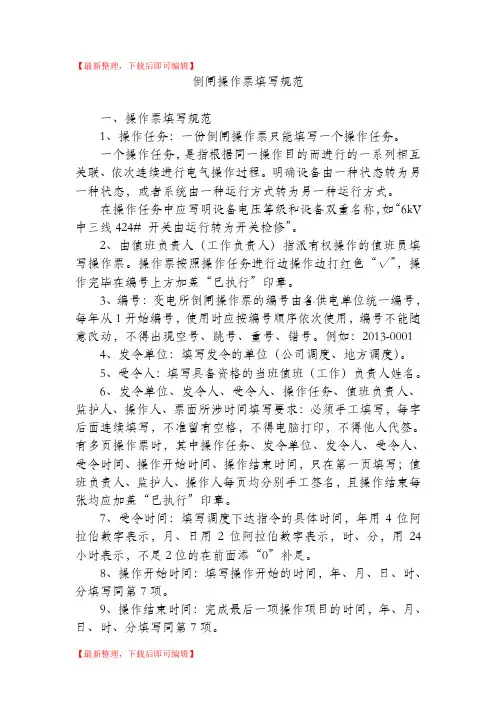

【最新整理，下载后即可编辑】倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人）指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√”，操作完毕在编号上方加盖“已执行”印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如：2013-00014、发令单位：填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班（工作）负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行”印章。

7、受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间，用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√”，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√”栏所在列正中间，用红笔打“√”，由监护人完成。
