KV变电站操作票

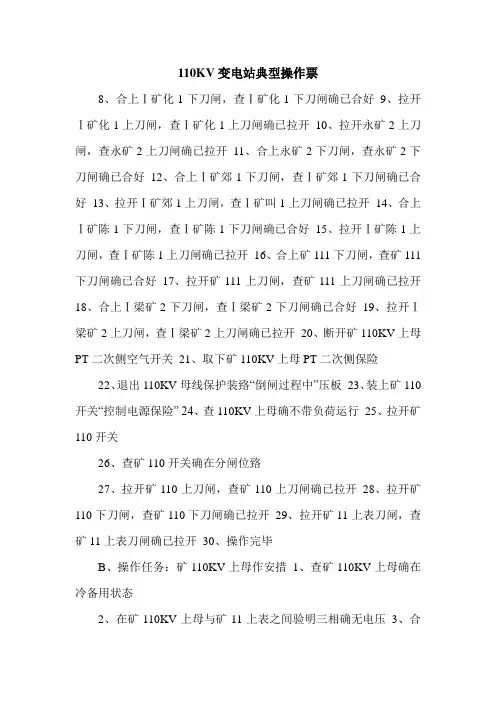

110KV变电站典型操作票8、合上Ⅰ矿化1下刀闸，查Ⅰ矿化1下刀闸确已合好9、拉开Ⅰ矿化1上刀闸，查Ⅰ矿化1上刀闸确已拉开10、拉开永矿2上刀闸，查永矿2上刀闸确已拉开11、合上永矿2下刀闸，查永矿2下刀闸确已合好12、合上Ⅰ矿郊1下刀闸，查Ⅰ矿郊1下刀闸确已合好13、拉开Ⅰ矿郊1上刀闸，查Ⅰ矿叫1上刀闸确已拉开14、合上Ⅰ矿陈1下刀闸，查Ⅰ矿陈1下刀闸确已合好15、拉开Ⅰ矿陈1上刀闸，查Ⅰ矿陈1上刀闸确已拉开16、合上矿111下刀闸，查矿111下刀闸确已合好17、拉开矿111上刀闸，查矿111上刀闸确已拉开18、合上Ⅰ梁矿2下刀闸，查Ⅰ梁矿2下刀闸确已合好19、拉开Ⅰ梁矿2上刀闸，查Ⅰ梁矿2上刀闸确已拉开20、断开矿110KV上母PT二次侧空气开关21、取下矿110KV上母PT二次侧保险22、退出110KV母线保护装臵“倒闸过程中”压板23、装上矿110开关“控制电源保险” 24、查110KV上母确不带负荷运行25、拉开矿110开关26、查矿110开关确在分闸位臵27、拉开矿110上刀闸，查矿110上刀闸确已拉开28、拉开矿110下刀闸，查矿110下刀闸确已拉开29、拉开矿11上表刀闸，查矿11上表刀闸确已拉开30、操作完毕B、操作任务：矿110KV上母作安措1、查矿110KV上母确在冷备用状态2、在矿110KV上母与矿11上表之间验明三相确无电压3、合上矿11上母地，查矿11上母地刀闸确已合好4、操作完毕C、操作任务：矿110KV上母拆除安措- 46 -1、查矿110KV上母确在检修状态2、拉开矿11上母地，查矿11上母地刀闸确已拉开3、操作完毕D、操作任务：矿110KV上母灰备、用矿110母联充电投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、合上矿110上刀闸，查矿110上刀闸确已合好4、合上矿110下刀闸，查矿110下刀闸确已合好5、合上矿11上表刀闸，查矿11上表刀闸确已合好6、合上矿110KV上母PT二次侧空气开关7、装上矿110KV上母PT二次侧保险8、投入矿110KV母线保护“母联充电保护”压板9、投入矿110KV母线保护“母联充电保护速动”压板10、投入矿110KV母线保护“母联过流保护”压板11、投入矿110KV母线保护“母联后备保护出口”压板12、合上矿110开关13、查矿110开关确已合好14、退出矿110KV母线保护“母联充电保护”压板15、退出矿110KV母线保护“母联充电保护速动”压板16、退出矿110KV母线保护“母联过流保护”压板17、退出矿110KV母线保护“母联后备保护出口”压板18、操作完毕E、操作任务：矿110KV上母灰备，用永矿2充电、投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、查永矿线确热备用于110KV下母4、拉开永矿2下刀闸，查永矿2下刀闸确已拉开5、合上永矿2上刀闸，查永矿2上刀闸确已合好6、合上矿110上刀闸，查矿110上刀闸确已合好- 47 -7、合上矿11上表刀闸，查矿11上表刀闸确已合好8、合上矿110KV上母PT二次侧空气开关9、装上矿110KV上母PT二次侧保险10、退出矿110KV母线保护所有出口压板，保留“永矿2出口”压板11、查永矿2保护确已按调度指令全部投入12、合上永矿2开关13、查永矿2开关确在合闸位臵14、拉开永矿2开关15、查永矿2开关确在分闸位臵16、投入矿110KV母线保护所有出口压板17、合上矿110下刀闸，查矿110下刀闸确已合好18、合上矿110开关19、查矿110开关确在合闸位臵20、操作完毕F、操作任务：矿110KV上母倒为正常运行方式1、查Ⅰ热矿线、Ⅰ矿化线、Ⅰ矿郊线、Ⅰ矿陈线、矿111、Ⅰ梁矿线确带110KV下母2、查永矿线确热备用于110KV下母3、查矿110母联确在运行状态4、投入110KV母线保护装臵“倒闸过程中”压板5、取下矿110开关“控制电源保险”6、合上Ⅰ热矿2上刀闸，查Ⅰ热矿2上刀闸确已合好7、拉开Ⅰ热矿2下刀闸，查Ⅰ热矿2下刀闸确已拉开8、合上Ⅰ矿化1上刀闸，查Ⅰ矿化1上刀闸确已合好9、拉开Ⅰ矿化1下刀闸，查Ⅰ矿化1下刀闸确已拉开10、拉开永矿2下刀闸，查永矿2下刀闸确已拉开11、合上永矿2上刀闸，查永矿2上刀闸确已合好12、合上Ⅰ矿郊1上刀闸，查Ⅰ矿郊1上刀闸确已合好13、拉开Ⅰ矿郊1下刀闸，查Ⅰ矿叫1下刀闸确已拉开- 48 -负荷运行于14、合上Ⅰ矿陈1上刀闸，查Ⅰ矿陈1上刀闸确已合好15、拉开Ⅰ矿陈1下刀闸，查Ⅰ矿陈1下刀闸确已拉开16、合上矿111上刀闸，查矿111上刀闸确已合好17、拉开矿111下刀闸，查矿111下刀闸确已拉开18、合上Ⅰ梁矿2上刀闸，查Ⅰ梁矿2上刀闸确已合好19、拉开Ⅰ梁矿2下刀闸，查Ⅰ梁矿2下刀闸确已拉开20、退出110KV母线保护装臵“倒闸过程中”压板21、装上矿110开关“控制电源保险” 22、操作完毕（二）母线PT操作A、操作任务：110KV矿11上表停运、解备1、查110KV上母PT确带负荷运行2、查矿110母联确在运行状态3、将110KV电压切换开关打倒切换位臵4、断开矿110KV上母PT二次侧空气开关5、取下矿110KV上母PT二次侧保险6、拉开矿11上表刀闸，查矿11上表刀闸确已拉开7、操作完毕B、操作任务：110KV矿11上表作安措1、查110KV上母PT 确在冷备用状态2、在矿110KV上母PT与矿11上表之间验明三相确无电压3、合上矿11上表地，查矿11上表地刀闸确已合好4、操作完毕C、操作任务：110KV矿11上表拆除安措1、查110KV上母PT 确在检修状态2、拉开矿11上表地，查矿11上表地刀闸确已拉开3、操作完毕D、操作任务：110KV矿11上表恢备、投运1、查110KV上母PT确在冷备用状态- 49 -2、查在送电范围内确无接地和短路3、合上矿11上表刀闸，查矿11上表刀闸确已合好4、合上矿110KV上母PT二次侧空气开关5、装上矿110KV上母PT二次侧保险6.将110KV电压切换开关打到断开位臵7.操作完毕注意：本操作是在正常运行方式下检修PT的操作，由于110KV电压互感器是电容式电压互感器操作有较大的电容电流，会产生很强烈的电弧声，操作110KVPT刀闸时应当动作迅速。

35KV变电站操作票和工作票管理制度1、前言35kV变电站是电力系统中至关重要的组成部分之一，对于电力系统的稳定性、可靠性发挥着至关重要的作用。

为了保证35kV变电站的安全稳定运行，必须加强35kV变电站操作票和工作票的管理。

本文将对35kV变电站操作票和工作票管理制度进行详细介绍，以期帮助管理人员更好地保证35kV变电站的安全运行。

2、操作票和工作票概述2.1 操作票的定义操作票是指按照规定程序，对设备进行操作、检查、测试和维护时所必须填写的记录单。

一般由设备操作人员、监护人员等填写。

2.2 工作票的定义工作票是指对于设备维护、检修、改造、路线维护等工作过程中所必须填写的记录单。

一般由工作人员或主管填写。

3、35kV变电站操作票管理制度3.1 操作票编制3.1.1 操作票编制应根据变电站的设备特点、工作试验和维护要求，结合操作实际进行编写。

3.1.2 操作票应按照操作程序和操作要求编制，并设定相应的操作责任人和监护人。

3.1.3 操作票要求填写完整、规范、准确，必要时应有计算校核。

3.2 操作票分类3.2.1 按照操作程序和内容，可将操作票分为开关操作票、检修作业票、操作试验票、调整局限票、临时操作票等几类。

3.2.2 不同类型的操作票应有相应的填写要求。

3.3 操作票的使用3.3.1 操作票在执行操作时为指导、保障操作人员安全操作、防止事故发生，应严格按照规定程序实施并填写完整、准确。

3.3.2 各级管理人员应加强操作票的管理，定期核对、审查操作票，收回作废的操作票。

3.3.3 操作票应妥善保管，不得错乱、遗落、随意处置。

4、35kV变电站工作票管理制度4.1 工作票编制4.1.1 工作票编制应根据变电站的特点、工作任务和时间要求结合实际需要进行编制。

4.1.2 工作票应按照规定程序、要求编制，并确定相应的工作责任人和监护人。

4.1.3 工作票要求填写规范、准确、完整，必要时应有计算校核。

4.2 工作票分类4.2.1 按照工作内容和时间限制，应将工作票分为一次性工作票、持续性工作票和检修计划内工作票等几类。

长春一次变电站倒闸操作票
班 编号
命令操作时间：年月日 时 分 操作终了汇报时间： 日 时 分
操作任务：#1主变由检修转运行
由检修状态转换为运行状态
√
顺序
操作项目
操作时间
1.
拆除在1号主变四周设置的围栏及围栏入口处挂的标示牌
2.
拆除在1号主变二次主1726开关远方操作把手上、乙、丙刀闸的操作把手上悬挂“禁止合闸、有人工作！”的标示牌
15.
合上1号主变一次主2811乙刀闸
16.
检查1号主变一次主2811乙刀闸确已合上
17.
检查1号主变二次主1726西刀闸确实在开位
18.
合上1号主变二次主1726东刀闸
19.
检查1号主变二次主次主1726丙刀闸确在开位
21.
合上1号主变二次主1726乙刀闸
3.
拆除在1号主变一次主2811开关远方操作把手上、乙、丙刀闸的操作把手上悬挂“禁止合闸、有人工作！”的标示牌
4.
检查2811开关的控制保险2、1已给上
5.
检查1726开关的控制保险2、1已给上
6.
拆除在1号主变低压侧套管引线接头至1726乙刀闸之间挂的三相短路接地线一组
7.
拆除在1号主变高压侧套管引线接头至2811乙刀闸之间挂的三相短路接地线一组
22.
检查1号主变二次主1726乙刀闸确实已合上
23.
合上1号主变一次主2811开关
24.
检查1号主变一次主2811开关确实已合上
25.
合上1号主变二次主1726开关
26.
检查1号主变二次主1726开关确实已合上
27.
检查1号主变中性点接地刀闸11确在合位

13.
检查2号主变二次主1724西刀闸确实已拉开
14.
检查2号主变一次主2812丙刀闸确在开位
15.
拉开2号主变一次主2812乙刀闸
16.
检查2号主变一次主2812乙刀闸确已拉开
17.
检查2号主变一次主2812东刀闸确在开位
18.
拉开2号主变一次主2812西刀闸
19.
检查2号主变一次主2812西刀闸确实已拉开
5.
检查2号主变二次主1724开关确已拉开
6.
拉开2号主变一次主2812开关
7.
检查2号主变一次主2812开关确已拉开
8.
检查2号主变二次主1724丙刀闸确在开位
9.
拉开2号主变二次主1724乙刀闸
10.
检查2号主变二次主1724乙刀闸确已拉开
11.
检查2号主变二次主1724东刀闸确在开位
12.
拉开2号主变二次主1724西刀闸
长春一次变电站倒闸操作票
班 编号
命令操作时间：年 月日 时分 操作终了汇报时间： 日 时 分
操作任务：#2主变
由运行状态转换为检修状态
√
顺序
操作中性点接地刀闸11在合位
2.
合上2号主变中性点接地刀闸22
3.
检查2号主变中性点接地刀闸22确已合上
4.
拉开2号主变二次主1724开关
26.
在2号主变低压侧套管引线接头至1724乙刀闸之间验明三相无电压
27.
在2号主变低压侧套管引线接头至1724乙刀闸之间挂三相短路接地线一组
28.
在2号主变一次主2812开关远方操作把手上、乙、丙刀闸的操作把手上悬挂“禁止合闸、有人工作！”标示牌
29.

变电站操作票范文变电站操作票是指在高压电网运行中，对变电设备进行操作、检修、试验等工作的记录单。

操作票记录了工作人员的姓名、工作内容、工作时间、工作地点、工作步骤、工作方法、安全注意事项等，以确保工作的安全、高效进行。

下面是一份变电站操作票的示例：操作单位：XX变电站操作日期：2024年5月1日编号：BDZ-2024-05-01-001操作人员：姓名：王师傅工作证号：BDZ001所属单位：XX变电站工作内容：更换220kV断路器工作时间：开始时间：2024年5月1日8:00结束时间：2024年5月1日12:00工作地点：高压进线间隔变电设备工作步骤：1.确认工作票信息。

2.确认工作地点及设备名称。

3.拆卸断路器操作机构护罩。

4.确认电压是否为0，进行接地操作。

5.拆卸线缆连接。

6.使用合适的工具，拆卸断路器固定螺栓。

7.切断并取下进线和出线电缆。

8.将旧断路器搬离并妥善存放。

9.安装新断路器。

10.连接进线和出线电缆。

11.固定断路器螺栓。

12.连接线缆。

13.检查断路器操作机构护罩安装是否正确。

14.清理工作现场。

工作方法：1.操作时需穿戴防静电工作服，并佩戴绝缘手套、安全帽、绝缘鞋等防护用品。

2.在操作中需严格按照设备操作规程操作，确保操作的规范性。

3.断路器操作机构护罩拆卸时，需先检查是否有残余电压及静电，并确保安全后再进行拆卸。

4.断路器过程中，需要确保设备电压为0，并使用合适的电压表进行测试。

5.在拆卸悬空线缆时，需先切断电源，并使用适当的工具进行操作，确保操作安全。

6.断路器的安装时，需严格按照设备安装规范进行操作，并进行钢丝绳牵引，确保安装正确。

7.操作结束后，需对操作过程中的工具、设备进行清点及归库。

安全注意事项：1.断路器操作过程中，要注意电网的安全稳定运行，确保操作不对电网造成影响。

2.在操作过程中，要注意防止触电、短路等事故的发生，严禁在正常工作状态下操作设备。

3.操作前要进行设备检查，确保设备完好，避免由于设备故障引发操作事故。

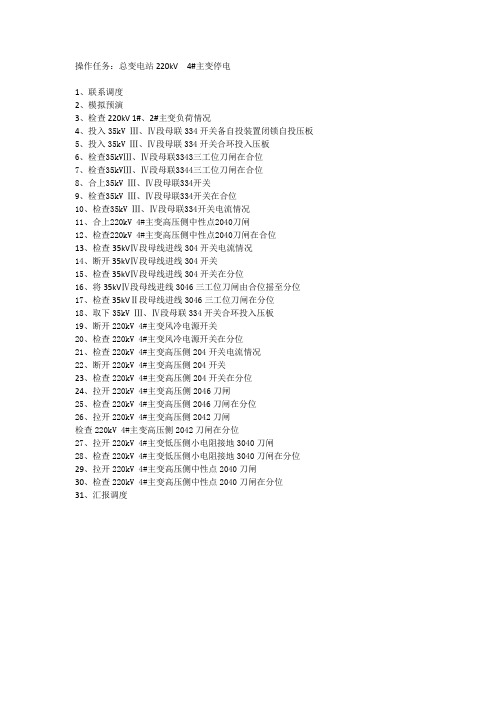

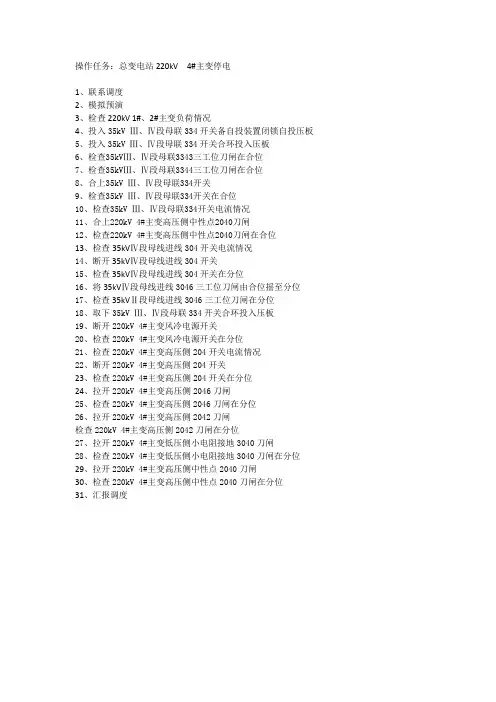

操作任务：总变电站220kV 4#主变停电1、联系调度2、模拟预演3、检查220kV 1#、2#主变负荷情况4、投入35kV Ⅲ、Ⅳ段母联334开关备自投装置闭锁自投压板5、投入35kV Ⅲ、Ⅳ段母联334开关合环投入压板6、检查35kVⅢ、Ⅳ段母联3343三工位刀闸在合位7、检查35kVⅢ、Ⅳ段母联3344三工位刀闸在合位8、合上35kV Ⅲ、Ⅳ段母联334开关9、检查35kV Ⅲ、Ⅳ段母联334开关在合位10、检查35kV Ⅲ、Ⅳ段母联334开关电流情况11、合上220kV 4#主变高压侧中性点2040刀闸12、检查220kV 4#主变高压侧中性点2040刀闸在合位13、检查35kVⅣ段母线进线304开关电流情况14、断开35kVⅣ段母线进线304开关15、检查35kVⅣ段母线进线304开关在分位16、将35kVⅣ段母线进线3046三工位刀闸由合位摇至分位17、检查35kVⅡ段母线进线3046三工位刀闸在分位18、取下35kV Ⅲ、Ⅳ段母联334开关合环投入压板19、断开220kV 4#主变风冷电源开关20、检查220kV 4#主变风冷电源开关在分位21、检查220kV 4#主变高压侧204开关电流情况22、断开220kV 4#主变高压侧204开关23、检查220kV 4#主变高压侧204开关在分位24、拉开220kV 4#主变高压侧2046刀闸25、检查220kV 4#主变高压侧2046刀闸在分位26、拉开220kV 4#主变高压侧2042刀闸检查220kV 4#主变高压侧2042刀闸在分位27、拉开220kV 4#主变低压侧小电阻接地3040刀闸28、检查220kV 4#主变低压侧小电阻接地3040刀闸在分位29、拉开220kV 4#主变高压侧中性点2040刀闸30、检查220kV 4#主变高压侧中性点2040刀闸在分位31、汇报调度。

审票人：
操作结束时间： 时 分V 顺号
1
2
3
4推进1#主变10KV总开关手车由试验位置至工作位置。

5合上1#主变10KV总开关
6
7
8
9
10
11
12
13
14合上B31变压器出线总开关(K31)。

15
16合上B51变压器出线总开关(K51)。

17
18
19
20
21
达功（上海）电脑有限公司
F5厂35KV 变电站倒闸操作票 （11/10送电） 附件一
编号NO ：2011--11--10-03 执行日期： 年 月 日出票人： 操作开始时间： 时 分操作任务：35KV 变电站送电操作(博达8270)
操作项目推进博达8270 35KV#1进线隔离柜线路手车由工作位置至试验位置推进博达8270#1主变35KV出线开关柜总开关由试验位置至工作位置。

合上博达8270#1主变35KV出线开关柜总开关合上B11配变10KV出线总开关。

合上B21配变10KV出线总开关。

合上B31配变10KV出线总开关。

合上B41配变10KV出线总开关。

合上B51配变10KV出线总开关。

合上B61配变10KV出线总开关。

合上B11变压器出线总开关(k11)。

合上B21变压器出线总开关(k21)。

唱票人: 发令时间:
操作人： 监护人：合上B41变压器出线总开关(K41)。

合上B61-3变压器出线总开关(K61-1)。

合上B61-4变压器出线总开关(K61-2)。

合上3#冰水主机总开关合上4#冰水主机总开关依次合上低压各分路开关。

35KV变电站操作票样本
操作票编号：__________
操作票
工作任务：
1.操作人员：__________
2.工作地点：35KV变电站
3.工作内容：变电站设备检修
4.时间：__________
操作前准备：
1.准备工具：__________
2.穿戴个人防护用具：安全帽、工作服、绝缘手套、绝缘靴等
3.检查工作区域：确保工作区域安全，没有人员闲杂人员干扰
4.检查设备状态：确认设备处于停电状态，并避免误操作
操作流程：
1.操作前交底：负责人向操作人员详细说明操作流程、注意事项等
2.断电操作：将35KV变电站总开关置于断开位置，并用绝缘带或锁进行固定，确保工作安全
3.设备检修：按照维护手册要求进行设备检修、清洁、维护等工作。

如更换设备零部件，需按照规定进行更换并记录相应更换信息
4.完成检修：检修完毕后，将设备恢复到正常状态
5.检查设备状态：确认设备恢复正常，并排除任何潜在的安全隐患
6.提交检修报告：将检修工作情况记录在检修报告中，并提交给负责人审核
安全注意事项：
1.操作人员需遵守电气安全操作规程，严禁擅自操作变电设备
2.操作人员需穿戴个人防护用具，并确保其完好无损，严禁擅自使用损坏的防护用具
3.操作期间
4.操作结束后，清理工作现场，确保工作区域整洁、无杂物堆放
5.重要设备检修结束后，必须进行试运行，并检查设备运行情况，确保设备正常工作
6.如遇意外事故或设备故障，立即停止工作并向负责人报告
操作人员签名：__________操作时间：__________。

变电站工作票编号1、工作负责人(监护人班组2、工作班人员（不包括工作负责人）共人。

3、工作的变配电站名称及设备双重名称4、工作任务工作内容工作地点及设备双重名称5、计划工作时间自年月日时分至年月日时分6、安全措施（必要时可附页绘图说明）已执行*应拉断路器（开关）、隔离开关（刀闸）应装接地线、应合接地刀闸（注明确实地点、名称及接地线编号）已执行*应设遮拦、应挂标示牌及防止二次回路误碰等措施已执行**已执行栏目及接地线编号由工作许可人填写。

工作地点保留带电部分或注意事项（由工作票签发人填写）补充工作地点保留带电部分和安全措施（由工作许可人填写）工作票签发人签名签发日期：年月日时分7、收到工作票时间年月日时分运行值班人员签名工作负责人签名8、确认本工作票1—7项工作负责人签名工作许可人签名许可开始工作时间年月日时分9、确认工作负责人布置的任务和本施工项目安全措施工作班组人员签名10、工作负责人变动情况原工作负责人离去，变更为工作负责人工作票签发人年月日时分工作人员变动情况（变动人员姓名、日期及时间）：工作负责人签名11．、工作票延期有效期延长到年月日时分工作负责人签名年月日时分工作许可人签名年月日时分12、每日开工和收工时间（使用一天的工作票不必填写）收工时间工作负责人工作许可人开工时间工作许可人工作负责人月日时分月日时分13、工作终结全部工作于年月日时分结束，设备及安全措施恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

工作负责人签名工作许可人签名14、工作票终结临时遮拦、标示牌已拆除，常设遮拦已恢复。

未拆除或未来开的接地线编号等共组，接地刀闸（小车）共副（台），已汇报调度值班员。

工作许可人签名年月日时分15、备注⑴指定专责监护人负责监护（地点及具体工作）⑵其他事项盖“合格／不合格”章盖“已终结／作废”章。

34
远方拉开110kV母线PT一次1A9刀闸
35
检查监控画面上1A9刀闸变位指示变绿
36
就地检查1A9刀闸确已断开
37
断开1A9刀闸操作电源开关，并锁好柜门
38
联系地调确认虎向线对端已转为冷备用
39
用合格的验电器验明虎向线111线路侧三相确无电压
40
手动合上虎向线111线路侧接地刀闸111-线0
41
8
检查监控画面上101开关变位指示变绿。
9
检查主变测控屏上101分闸绿灯亮
10
将1#主变测控屏上301开关“远方/就地”开关投至“停”位。
11
检查1#主变低压侧开关301分闸指示绿灯亮
12
将301开关“远方/就地”开关投至“停”位
13
将1#主变低压侧开关301小车由“工作”位置拉至“试验”位置
14
退出301开关控制回路小开关
变电站倒闸操作票
XX110kV变电站 编号________________
发令人
受令人
发令时间：
年 月 日 时 分
操作开始时间：
年月Байду номын сангаас时分
操作结束时间：
年月日时分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：站内110kV线路、母线、1#主变、35kV母线停电
110kV线路母线、1#主变由运行状态转换为检修状态
27
就地检查111-1刀闸确已断开
28
断开虎向线111线路侧111-1刀闸操作电源开关，并锁好柜门
29
远方拉开1#主变高压侧101-A刀闸
30
检查监控画面上101-A刀闸变位指示变绿

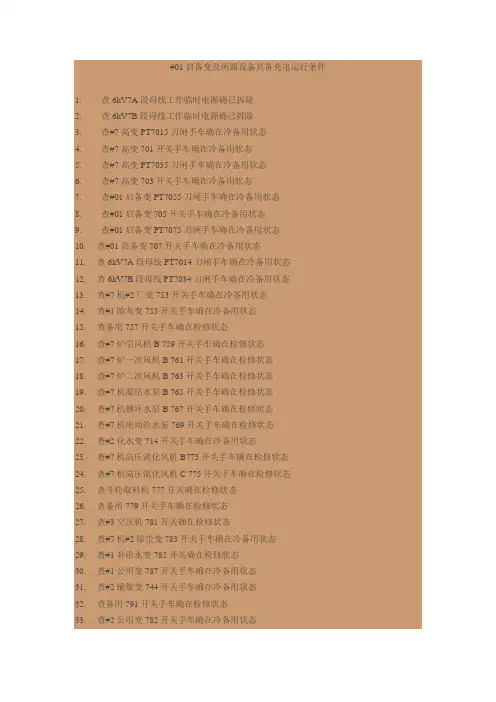

#01启备变及所属设备具备充电运行条件1. 查6kV7A段母线工作临时电源确已拆除2. 查6kV7B段母线工作临时电源确已拆除3. 查#7高变PT7015刀闸手车确在冷备用状态4. 查#7高变701开关手车确在冷备用状态5. 查#7高变PT7035刀闸手车确在冷备用状态6. 查#7高变703开关手车确在冷备用状态7. 查#01启备变PT7055刀闸手车确在冷备用状态8. 查#01启备变705开关手车确在冷备用状态9. 查#01启备变PT7075刀闸手车确在冷备用状态10. 查#01启备变707开关手车确在冷备用状态11. 查6kV7A段母线PT7014刀闸手车确在冷备用状态12. 查6kV7B段母线PT7034刀闸手车确在冷备用状态13. 查#7机#2厂变753开关手车确在冷备用状态14. 查#1除灰变755开关手车确在冷备用状态15. 查备用757开关手车确在检修状态16. 查#7炉引风机B 759开关手车确在检修状态17. 查#7炉一次风机B 761开关手车确在检修状态18. 查#7炉二次风机B 763开关手车确在检修状态19. 查#7机凝结水泵B 765开关手车确在检修状态20. 查#7机循环水泵B 767开关手车确在检修状态21. 查#7机电动给水泵769开关手车确在检修状态22. 查#2化水变714开关手车确在冷备用状态23. 查#7机高压流化风机B773开关手车确在检修状态24. 查#7机高压流化风机C 775开关手车确在检修状态25. 查斗轮取料机777开关确在检修状态26. 查备用779开关手车确在检修状态27. 查#3空压机781开关确在检修状态28. 查#7机#2除尘变783开关手车确在冷备用状态29. 查#1补给水变785开关确在检修状态30. 查#1公用变787开关手车确在冷备用状态31. 查#2输煤变744开关手车确在冷备用状态32. 查备用791开关手车确在检修状态33. 查#2公用变782开关手车确在冷备用状态34. 查#2补给水变780开关确在检修状态35. 查检修变747开关确在检修状态36. 查#1厂区变745开关确在检修状态37. 查#1输煤变743开关手车确在冷备用状态38. 查#1照明变741开关手车确在冷备用状态39. 查#7机#1除尘变739开关手车确在冷备用状态40. 查#2空压机737开关确在检修状态41. 查#1空压机735开关确在检修状态42. 查备用733开关手车确在检修状态43. 查#7机高压流化风机A 731开关手车确在检修状态44. 查备用729开关手车确在检修状态45. 查#2除灰变752开关手车确在冷备用状态46. 查#7机循环水泵A 725开关手车确在检修状态47. 查#7机凝结水泵A 723 开关手车确在检修状态48. 查#7炉二次风机A 721开关手车确在检修状态49. 查#7炉一次风机A 719开关手车确在检修状态50. 查#7炉引风机A 717开关手车确在检修状态51. 查备用715开关手车确在检修状态52. 查#1化水变713开关手车确在冷备用状态53. 查#7机#1厂变711开关手车确在冷备用状态54. 查#01启备变706开关手车确在冷备用状态55. 查#01启备变PT7065刀闸手车确在冷备用状态56. 查#01启备变708开关手车确在冷备用状态57. 查#01启备变PT7085刀闸手车确在冷备用状态58. 插上#01启备变至6kV7A段母线PT一次保险59. 将#01启备变PT7055刀闸手车推入工作位置60. 合上#01启备变至6kV7A段母线PT二次开关61. 合上#01启备变至6kV7A段母线PT柜内综保开关62. 合上#01启备变至6kV7A段母线PT柜内状态显示开关63. 插上#01启备变至6kV7B段母线PT一次保险64. 将#01启备变PT7075刀闸手车推入工作位置65. 合上#01启备变至6kV7B段母线PT二次开关66. 合上#01启备变至6kV7B段母线PT柜内综保开关67. 合上#01启备变至6kV7B段母线PT柜内状态显示开关68. 插上6kV7A段母线PT一次保险69. 将6kV7A段母线PT7014刀闸手车推入工作位置70. 合上6kV7A段母线PT二次开关71. 合上6kV7A段母线PT柜内综保开关72. 合上6kV7A段母线PT柜内状态显示开关73. 查6kV7A段母线电压指示为零74. 插上6kV7B段母线PT一次保险75. 将6kV7B段母线PT7034刀闸手车推入工作位置76. 合上6kV7B段母线PT二次开关77. 合上6kV7B段母线PT柜内综保开关78. 合上6kV7B段母线PT柜内状态显示开关79. 查6kV7B段母线电压指示为零80. 查#01启备变29C6接地刀闸确在断开位置81. 查#01启备变及所属设备确已具备运行条件82. 将#01启备变冷却风机电源开关切至“电源Ⅰ”位置83. 将#01启备变冷却风机控制开关切至“自动”位置84. 合上#01启备变1路冷却风机电源开关85. 合上#01启备变2路冷却风机电源开关86. 合上#01启备变3路冷却风机电源开关87. 合上#01启备变4路冷却风机电源开关88. 合上#01启备变5路冷却风机电源开关89. 合上#01启备变A保护屏RCS-985T装置电源1K开关90. 合上#01启备变A保护屏RCS-974AG非电量保护电源8K1开关91. 合上#01启备变A保护屏RCS-974AG辅助保护电源8K2开关92. 合上#01启备变A保护屏#01启备变高压侧电压1ZKK1开关93. 合上#01启备变A保护屏6kV7A分支备用进线电压1ZKK2开关94. 合上#01启备变A保护屏6kV7B分支备用进线电压1ZKK3开关95. 合上#01启备变A保护屏6kV8A分支备用进线电压1ZKK4开关96. 合上#01启备变A保护屏6kV8B分支备用进线电压1ZKK5开关97. 投入#01启备变A保护屏上差动保护1LP1压板98. 投入#01启备变A保护屏上高压侧相间后备1LP2压板99. 投入#01启备变A保护屏上高压侧接地零序保护1LP3压板100. 投入#01启备变A保护屏上过励磁保护1LP5压板101. 投入#01启备变A保护屏上7A分支后备保护1LP6压板102. 投入#01启备变A保护屏上8A分支后备保护1LP7压板103. 投入#01启备变A保护屏上7B分支后备保护1LP9压板104. 投入#01启备变A保护屏上8B分支后备保护1LP10压板105. 投入#01启备变A保护屏上A分支零序保护1LP12压板106. 投入#01启备变A保护屏上B分支零序保护1LP13压板107. 投入#01启备变A保护屏上保护跳29C开关Ⅰ1TLP1压板108. 投入#01启备变A保护屏上29C开关启动失灵Ⅰ1TLP3压板109. 投入#01启备变A保护屏上保护出口跳705开关1TLP5压板110. 投入#01启备变A保护屏上保护出口跳707开关1TLP7压板111. 投入#01启备变A保护屏上保护出口跳706开关1TLP9压板112. 投入#01启备变A保护屏上保护出口跳708开关1TLP11压板113. 投入#01启备变A保护屏上解除断路器失灵电压闭锁1TLP13压板114. 投入#01启备变A保护屏上保护跳29M开关Ⅰ1TLP17压板115. 投入#01启备变A保护屏上启动风冷1TLP19压板116. 投入#01启备变A保护屏上闭锁有载调压1TLP20压板117. 查#01启备变A保护屏上置检修状态8LP1压板确在解除位置118. 投入#01启备变A保护屏上非电量延时保护8LP3压板119. 查#01启备变A保护屏上冷却器故障启动跳闸8LP4压板确在解除位置120. 查#01启备变A保护屏上绕组温度高启动跳闸8LP5压板确在解除位置121. 查#01启备变A保护屏上绕组温度高启动跳闸8LP6压板确在解除位置122. 投入#01启备变A保护屏上本体重瓦斯启动跳闸8LP7压板123. 投入#01启备变A保护屏上有载重瓦斯启动跳闸8LP8压板124. 查#01启备变A保护屏上压力突变启动跳闸8LP9压板确在解除位置125. 查#01启备变A保护屏上压力释放启动跳闸8LP10压板确在解除位置126. 投入#01启备变A保护屏上非电量保护跳29C开关Ⅰ8TLP1压板127. 投入#01启备变A保护屏上非电量保护跳29C开关Ⅱ8TLP2压板128. 投入#01启备变A保护屏上非电量保护出口跳705开关8TLP3压板129. 投入#01启备变A保护屏上非电量保护出口跳707开关8TLP4压板130. 投入#01启备变A保护屏上非电量保护出口跳706开关8TLP5压板131. 投入#01启备变A保护屏上非电量保护出口跳708开关8TLP6压板132. 合上#01启备变B保护屏电压切换继电器电源Ⅱ92K开关133. 合上#01启备变B保护屏高压侧开关控制电源Ⅰ4K1开关134. 合上#01启备变B保护屏高压侧开关控制电源Ⅱ4K2开关135. 合上#01启备变B保护屏电压切换继电器电源Ⅰ91K开关136. 合上#01启备变B保护屏RCS-985T装置电源2K开关137. 合上#01启备变B保护屏#01启备变高压侧电压2ZKK1开关138. 合上#01启备变B保护屏6kV7A分支备用进线电压2ZKK2开关139. 合上#01启备变B保护屏6kV7B分支备用进线电压2ZKK3开关140. 合上#01启备变B保护屏6kV8A分支备用进线电压2ZKK4开关141. 合上#01启备变B保护屏6kV8B分支备用进线电压2ZKK5开关142. 投入#01启备变B保护屏上差动保护2LP1压板143. 投入#01启备变B保护屏上高压侧相间后备保护2LP2压板144. 投入#01启备变B保护屏上高压侧接地零序保护2LP3压板145. 投入#01启备变B保护屏上过励磁保护2LP5压板146. 投入#01启备变B保护屏上7A分支后备保护2LP6压板147. 投入#01启备变B保护屏上8A分支后备保护2LP7压板148. 投入#01启备变B保护屏上7B分支后备保护2LP9压板149. 投入#01启备变B保护屏上8B分支后备保护2LP10压板150. 投入#01启备变B保护屏上A分支零序保护2LP12压板151. 投入#01启备变B保护屏上B分支零序保护2LP13压板152. 投入#01启备变B保护屏上保护出口跳29C开关Ⅱ2TLP2压板153. 投入#01启备变B保护屏上29C开关启动失灵Ⅱ2TLP4压板154. 投入#01启备变B保护屏上保护出口跳705开关2TLP5压板155. 投入#01启备变B保护屏上保护出口跳707开关2TLP7压板156. 投入#01启备变B保护屏上保护出口跳706开关2TLP9压板157. 投入#01启备变B保护屏上保护出口跳708开关2TLP11压板158. 投入#01启备变B保护屏上解除断路器失灵电压闭锁2TLP14压板159. 投入#01启备变B保护屏上保护出口跳29M开关Ⅱ2TLP18压板160. 投入#01启备变B保护屏上启动风冷2TLP19压板161. 投入#01启备变B保护屏上闭锁有载调压2TLP20压板162. 查#01启备变保护装置定值已按省调要求投入163. 查220kV母联29M开关RCS-923A保护装置定值已按省调要求投入164. 投入220kV母联29M开关RCS-923A保护装置充电保护8LP4压板165. 查220kV母联29M开关RCS-923A保护装置过流保护8LP6压板确在投入位置166. 查220kV母联29M开关RCS-923A保护装置跳闸出口Ⅰ8LP1压板确在投入位置167. 查220kV母联29M开关RCS-923A保护装置跳闸出口Ⅱ8LP2压板确在投入位置168. 查220kV母联29M开关RCS-923A保护装置各保护压板已按省调要求投入#01启备变由冷备用转接220kVⅢ段母线充电运行1. 合上#01启备变在线监测电源开关2. 合上#01启备变A保护屏装置电源1开关3. 合上#01启备变B保护屏及GPS电源开关4. 合上#01启备变B保护屏操作电源开关5. 合上#01启备变A保护屏装置电源2开关6. 合上#01启备变B保护屏操作电源2开关7. 投入#01启备变测控屏上29C开关遥控压板8. 投入#01启备变测控屏上29C1刀闸遥控压板9. 投入#01启备变测控屏上29C2刀闸遥控压板10. 投入#01启备变测控屏上29C6接地刀闸遥控压板11. 查#01启备变测控屏上控制方式开关确在“运方”位置12. 查#01启备变29C开关确在断开位置13. 查#01启备变29C开关箱内控制方式开关确在“运方”位置14. 查#01启备变29C2刀闸确在断开位置15. 合上#01启备变29C1刀闸电动机电源开关16. 合上#01启备变29C1刀闸控制电源开关17. 将#01启备变29C1刀闸控制方式开关切至“远方”位置18. 合上#01启备变29C1刀闸19. 查#01启备变29C1刀闸确已合好20. 断开#01启备变29C1刀闸电动机电源开关21. 断开#01启备变29C1刀闸控制电源开关22. 查220kVⅢ段母线电压指示为零23. 合上#01启备变29C开关24. 查#01启备变29C开关确已合好25. 查#01启备变705开关确在断开位置26. 查#01启备变705开关控制方式开关确在“就地”位置27. 投入#01启备变705开关柜上保护跳闸压板28. 投入#01启备变705开关柜上DCS投切压板29. 查#01启备变705开关柜上快切投切压板确在解除位置30. 将#01启备变705开关柜上储能开关切至“储能”位置31. 合上#01启备变705开关综保电源开关32. 合上#01启备变705开关电压采样开关33. 合上#01启备变705开关状态指示开关34. 合上#01启备变705开关控制电源开关35. 插上#01启备变705开关二次插头36. 将#01启备变705开关手车推入工作位置37. 查#01启备变705开关手车确已推入工作位置38. 将#01启备变705开关控制方式开关切至“远方”位置39. 查#01启备变707开关确在断开位置40. 查#01启备变707开关控制方式开关确在“就地”位置41. 投入#01启备变707开关柜上保护跳闸压板42. 投入#01启备变707开关柜上DCS投切压板43. 查#01启备变707开关柜上快切投切压板确在解除位置44. 将#01启备变707开关柜上储能开关切至“储能”位置45. 合上#01启备变707开关综保电源开关46. 合上#01启备变707开关电压采样开关47. 合上#01启备变707开关状态指示开关48. 合上#01启备变707开关控制电源开关49. 插上#01启备变707开关二次插头50. 将#01启备变707开关手车推入工作位置51. 查#01启备变707开关手车确已推入工作位置52. 将#01启备变707开关控制方式开关切至“远方”位置53. 查220kV母联29M开关确在热备用状态54. 查220kV母联29M开关测控屏上控制方式开关确在“同期”位置55. 在CRT上220kV母联29M开关面板点“同期退出”56. 合上220kV母联29M开关57. 查220kV母联29M开关确已合好58. 查#01启备变充电正常59. 解除220kV母联29M开关RCS-923A保护装置充电保护8LP4压板60. 待令61. 断开#01启备变29C开关62. 查#01启备变29C开关确已断开63. 待令64. 合上#01启备变29C开关65. 查#01启备变29C开关确已合好66. 待令67. 断开#01启备变29C开关68. 查#01启备变29C开关确已断开69. 待令70. 合上#01启备变29C开关71. 查#01启备变29C开关确已合好72. 待令73. 断开#01启备变29C开关74. 查#01启备变29C开关确已断开75. 待令76. 合上#01启备变29C开关77. 查#01启备变29C开关确已合好78. 待令79. 断开#01启备变29C开关80. 查#01启备变29C开关确已断开81. 待令82. 合上#01启备变29C开关83. 查#01启备变29C开关确已合好#01启备变705开关由热备用转对6V7A段母线充电运行1. 查#01启备变确在运行状态2. 查#7高变701开关确在冷备用状态3. 合上#01启备变705开关4. 查#01启备变705开关确已合好5. 查6kV7A段母线充电正常，6kV7A段母线电压指示正常#01启备变707开关由热备用转对6V7B段母线充电运行1. 查#01启备变确在运行状态2. 查#7高变703开关确在冷备用状态3. 合上#01启备变707开关4. 查#01启备变707开关确已合好5. 查6kV7B段母线充电正常，6kV7B段母线电压指示正常#01启备变保护相量测试1 查220kV母联29M开关RCS-923A保护装置定值已按省调要求投入2 查#01启备变保护定值已按要求投入3 解除#01启备变A保护屏上差动保护1LP1压板4 解除#01启备变B保护屏上差动保护2LP1压板5 待令6 投入#01启备变A保护屏上差动保护1LP1压板7 投入#01启备变B保护屏上差动保护2LP1压板220kV永田I路291开关及线路由检修转冷备用1、收回按工作票要求悬挂的标示牌2、合上220kV永田I路2916甲接地刀闸电动机电源开关3、合上220kV永田I路2916甲接地刀闸控制电源开关4、将220kV永田I路2916甲接地刀闸控制方式开关切至“远方”位置5、合上220kV永田I路2916乙接地刀闸电动机电源开关6、合上220kV永田I路2916乙接地刀闸控制电源开关7、将220kV永田I路2916乙接地刀闸控制方式开关切至“远方”位置8、合上220kV永田I路2916丙接地刀闸电动机电源开关9、合上220kV永田I路2916丙接地刀闸控制电源开关10、将220kV永田I路2916丙接地刀闸控制方式开关切至“远方”位置11、断开220kV永田I路2916甲接地刀闸12、断开220kV永田I路2916乙接地刀闸13、断开220kV永田I路2916丙接地刀闸14、查220kV永田I路2916甲接地刀闸确已断开15、查220kV永田I路2916乙接地刀闸确已断开16、查220kV永田I路2916丙接地刀闸确已断开17、断开220kV永田I路2916甲接地刀闸电动机电源开关18、断开220kV永田I路2916乙接地刀闸电动机电源开关19、断开220kV永田I路2916丙接地刀闸电动机电源开关20、查220kV永田I路291开关及线路确已具备运行条件21、查220kV永田I路291开关分相机构箱内控制方式开关确在“远方”位置22、合上220kV永田I路291开关分相贮能电机电源开关23、查220kV永田I路291线路RCS-931AM保护A相跳闸出口⑴1LP1压板确在解除位置24、查220kV永田I路291线路RCS-931AM保护B相跳闸出口⑴1LP2压板确在解除位置25、查220kV永田I路291线路RCS-931AM保护C相跳闸出口⑴1LP3压板确在解除位置26、查220kV永田I路291线路RCS-931AM保护重合闸出口1LP4压板确在解除位置27、查220kV永田I路291线路RCS-931AM保护A相失灵起动⑴1LP9压板确在解除位置28、查220kV永田I路291线路RCS-931AM保护B相失灵起动⑴1LP10压板确在解除位置29、查220kV永田I路291线路RCS-931AM保护C相失灵起动⑴1LP11压板确在解除位置30、查220kV永田I路291线路RCS-931AM保护的零序保护1LP17压板确在解除位置31、查220kV永田I路291线路RCS-931AM保护的主保护1LP18压板确在解除位置32、查220kV永田I路291线路RCS-931AM保护的距离保护1LP19压板确在解除位置33、查220kV永田I路291线路RCS-931AM保护的检修状态1LP20压板确在解除位置34、查220kV永田I路291线路RCS-931AM保护沟通三跳1LP21压板确在解除位置35、查220kV永田I路291线路RCS-931AM保护291开关三跳失灵起动⑴4LP1压板确在解除位置36、查220kV永田I路291线路RCS-931AM保护291开关三跳失灵起动⑵4LP2压板确在解除位置37、查220kV永田I路291线路RCS-931AM保护重合闸方式切换“1QK”开关确在停用位置38、查220kV永田I路291线路RCS-931AM保护屏后保护用PT电压开关确在合好位置39、查220kV永田I路291线路RCS-931AM保护屏后操作电源I开关确在合好位置40、查220kV永田I路291线路RCS-931AM保护屏后操作电源Ⅱ开关确在合好位置41、查220kV永田I路291线路RCS-931AM保护屏后931保护装置电源开关确在合好位置42、查220kV永田I路291线路RCS-931AM保护各压板均已按省调要求投信号位置43、查220kV永田I路291线路PSL-603GC保护A相跳闸出口⑵1CLP1压板确在解除位置44、查220kV永田I路291线路PSL-603GC保护B相跳闸出口⑵1CLP2压板确在解除位置45、查220kV永田I路291线路PSL-603GC保护C相跳闸出口⑵1CLP3压板确在解除位置46、查220kV永田I路291线路PSL-603GC保护重合闸出口1CLP4压板确在解除位置47、查220kV永田I路291线路PSL-603GC保护A相失灵启动⑵1CLP5压板确在解除位置48、查220kV永田I路291线路PSL-603GC保护B相失灵启动⑵1CLP6压板确在解除位置49、查220kV永田I路291线路PSL-603GC保护C相失灵启动⑵1CLP7压板确在解除位置50、查220kV永田I路291线路PSL-603GC保护差动总投入1RLP1压板确在解除位置51、查220kV永田I路291线路PSL-603GC保护沟通三跳1RLP2压板确在解除位置52、查220kV永田I路291线路PSL-603GC保护分相差动投入1RLP3压板确在解除位置53、查220kV永田I路291线路PSL-603GC保护零序差动投入1RLP4压板确在解除位置54、查220kV永田I路291线路PSL-603GC保护相间距离投入1RLP5压板确在解除位置55、查220kV永田I路291线路PSL-603GC保护接地距离投入1RLP6压板确在解除位置56、查220kV永田I路291线路PSL-603GC保护零序I段投入1RLP7压板确在解除位置57、查220kV永田I路291线路PSL-603GC保护零序Ⅱ段投入1RLP8压板确在解除位置58、查220kV永田I路291线路PSL-603GC保护零序保护总投入1RLP9压板确在解除位置59、查220kV永田I路291线路PSL-603GC保护投检修状态1RLP10压板确在解除位置60、查220kV永田I路291线路PSL-603GC保护重合闸方式切换“1QK”开关确在停用位置61、查220kV永田I路291线路PSL-603GC保护屏后YQX切换装置电源开关确在合好位置62、查220kV永田I路291线路PSL-603GC保护屏后保护用PT电压开关确在合好位置63、查220kV永田I路291线路PSL-603GC保护屏后603保护装置电源开关确在合好位置64、查220kV永田I路291线路PSL-603GC保护各压板均已按省调要求投信号位置220kV永田Ⅱ路292开关及线路由检修转冷备用1、收回按工作票要求悬挂的标示牌2、合上220kV永田Ⅱ路2926甲接地刀闸电动机电源开关3、合上220kV永田Ⅱ路2926甲接地刀闸控制电源开关4、将220kV永田Ⅱ路2926甲接地刀闸控制方式开关切至“远方”位置5、合上220kV永田Ⅱ路2926乙接地刀闸电动机电源开关6、合上220kV永田Ⅱ路2926乙接地刀闸控制电源开关7、将220kV永田Ⅱ路2926乙接地刀闸控制方式开关切至“远方”位置8、合上220kV永田Ⅱ路2926丙接地刀闸电动机电源开关9、合上220kV永田Ⅱ路2926丙接地刀闸控制电源开关10、将220kV永田Ⅱ路2926丙接地刀闸控制方式开关切至“远方”位置11、断开220kV永田Ⅱ路2926甲接地刀闸12、断开220kV永田Ⅱ路2926乙接地刀闸13、断开220kV永田Ⅱ路2926丙接地刀闸14、查220kV永田Ⅱ路2926甲接地刀闸确已断开15、查220kV永田Ⅱ路2926乙接地刀闸确已断开16、查220kV永田Ⅱ路2926丙接地刀闸确已断开17、断开220kV永田Ⅱ路2926甲接地刀闸电动机电源开关18、断开220kV永田Ⅱ路2926乙接地刀闸电动机电源开关19、断开220kV永田Ⅱ路2926丙接地刀闸电动机电源开关20、查220kV永田Ⅱ路292开关及线路确已具备运行条件21、查220kV永田Ⅱ路292开关分相机构箱内控制方式开关确在“远方”位置22、合上220kV永田Ⅱ路292开关分相贮能电机电源开关23、查220kV永田Ⅱ路292线路RCS-931AM保护A相跳闸出口⑴1LP1压板确在解除位置24、查220kV永田Ⅱ路292线路RCS-931AM保护B相跳闸出口⑴1LP2压板确在解除位置25、查220kV永田Ⅱ路292线路RCS-931AM保护C相跳闸出口⑴1LP3压板确在解除位置26、查220kV永田Ⅱ路292线路RCS-931AM保护重合闸出口1LP4压板确在解除位置27、查220kV永田Ⅱ路292线路RCS-931AM保护A相失灵起动⑴1LP9压板确在解除位置28、查220kV永田Ⅱ路292线路RCS-931AM保护B相失灵起动⑴1LP10压板确在解除位置29、查220kV永田Ⅱ路292线路RCS-931AM保护C相失灵起动⑴1LP11压板确在解除位置30、查220kV永田Ⅱ路292线路RCS-931AM保护的零序保护1LP17压板确在解除位置31、查220kV永田Ⅱ路292线路RCS-931AM保护的主保护1LP18压板确在解除位置32、查220kV永田Ⅱ路292线路RCS-931AM保护的距离保护1LP19压板确在解除位置33、查220kV永田Ⅱ路292线路RCS-931AM保护的检修状态1LP20压板确在解除位置34、查220kV永田Ⅱ路292线路RCS-931AM保护沟通三跳1LP21压板确在解除位置35、查220kV永田Ⅱ路292线路RCS-931AM保护292开关三跳失灵启动⑴4LP1压板确在解除位置36、查220kV永田Ⅱ路292线路RCS-931AM保护292开关三跳失灵启动⑵4LP2压板确在解除位置37、查220kV永田Ⅱ路292线路RCS-931AM保护重合闸方式切换“1QK”开关确在停用位置38、查220kV永田Ⅱ路292线路RCS-931AM保护屏后保护用PT电压开关确在合好位置39、查220kV永田Ⅱ路292线路RCS-931AM保护屏后操作电源I开关确在合好位置40、查220kV永田Ⅱ路292线路RCS-931AM保护屏后操作电源Ⅱ开关确在合好位置41、查220kV永田Ⅱ路292线路RCS-931AM保护屏后931保护装置电源开关确在合好位置42、查220kV永田Ⅱ路292线路RCS-931AM保护各压板均已按省调要求投信号位置43、查220kV永田Ⅱ路292线路PSL-603GC保护A相跳闸出口⑵1CLP1压板确在解除位置44、查220kV永田Ⅱ路292线路PSL-603GC保护B相跳闸出口⑵1CLP2压板确在解除位置45、查220kV永田Ⅱ路292线路PSL-603GC保护C相跳闸出口⑵1CLP3压板确在解除位置46、查220kV永田Ⅱ路292线路PSL-603GC保护重合闸出口1CLP4压板确在解除位置47、查220kV永田Ⅱ路292线路PSL-603GC保护A相失灵启动⑵1CLP5压板确在解除位置48、查220kV永田Ⅱ路292线路PSL-603GC保护B相失灵启动⑵1CLP6压板确在解除位置49、查220kV永田Ⅱ路292线路PSL-603GC保护C相失灵启动⑵1CLP7压板确在解除位置50、查220kV永田Ⅱ路292线路PSL-603GC保护差动总投入1RLP1压板确在解除位置51、查220kV永田Ⅱ路292线路PSL-603GC保护沟通三跳1RLP2压板确在解除位置52、查220kV永田Ⅱ路292线路PSL-603GC保护分相差动投入1RLP3压板确在解除位置53、查220kV永田Ⅱ路292线路PSL-603GC保护零序差动投入1RLP4压板确在解除位置54、查220kV永田Ⅱ路292线路PSL-603GC保护相间距离投入1RLP5压板确在解除位置55、查220kV永田Ⅱ路292线路PSL-603GC保护接地距离投入1RLP6压板确在解除位置56、查220kV永田Ⅱ路292线路PSL-603GC保护零序I段投入1RLP7压板确在解除位置57、查220kV永田Ⅱ路292线路PSL-603GC保护零序Ⅱ段投入1RLP8压板确在解除位置58、查220kV永田Ⅱ路292线路PSL-603GC保护零序保护总投入1RLP9压板确在解除位置59、查220kV永田Ⅱ路292线路PSL-603GC保护投检修状态1RLP10压板确在解除位置60、查220kV永田Ⅱ路292线路PSL-603GC保护重合闸方式切换“1QK”开关确在停用位置61、查220kV永田Ⅱ路292线路PSL-603GC保护屏后YQX切换装置电源开关确在合好位置62、查220kV永田Ⅱ路292线路PSL-603GC保护屏后保护用PT电压开关确在合好位置63、查220kV永田Ⅱ路292线路PSL-603GC保护屏后603保护装置电源开关确在合好位置64、查220kV永田Ⅱ路292线路PSL-603GC保护各压板均已按省调要求投信号位置220kV母联29M开关由检修转冷备用1、收回按工作票要求悬挂的标示牌2、合上220kV母联29M6甲接地刀闸电动机电源开关3、合上220kV母联29M6甲接地刀闸控制电源开关4、将220kV母联29M6甲接地刀闸控制方式开关切至“远方”位置5、合上220kV母联29M6乙接地刀闸电动机电源开关6、合上220kV母联29M6乙接地刀闸控制电源开关7、将220kV母联29M6乙接地刀闸控制方式开关切至“远方”位置8、断开220kV母联29M6甲接地刀闸9、断开220kV母联29M6乙接地刀闸10、查220kV母联29M6甲接地刀闸确已断开11、查220kV母联29M6乙接地刀闸确已断开12、断开220kV母联29M6甲接地刀闸电动机电源开关13、断开220kV母联29M6乙接地刀闸电动机电源开关14、查220kV母联29M开关确已具备运行条件15、查220kV母联29M开关机构箱内控制方式开关确在“远方”位置16、合上220kV母联29M开关贮能电机电源开关17、查220kV母联29M开关RCS-923A保护跳闸出口⑴8LP1压板确在解除位置18、查220kV母联29M开关RCS-923A保护跳闸出口⑵8LP2压板确在解除位置19、查220kV母联29M开关RCS-923A保护的充电保护8LP4压板确在解除位置20、查220kV母联29M开关RCS-923A保护的过流保护8LP6压板确在解除位置21、查220kV母联29M开关RCS-923A保护投检修状态8LP7压板确在解除位置22、查220kV母联29M开关RCS-923A保护屏后操作电源I开关确在合好位置23、查220kV母联29M开关RCS-923A保护屏后操作电源Ⅱ开关确在合好位置24、查220kV母联29M开关RCS-923A保护屏后923保护装置电源开关确在合好位置25、查220kV母联29M开关RCS-923A保护各压板均已按省调要求投信号位置220kVⅢ段母线及PT、BL由检修转冷备用1、收回按工作票要求悬挂的标示牌2、合上220kVⅢ段母线PT29M96接地刀闸电动机电源开关3、合上220kVⅢ段母线PT29M96接地刀闸控制电源开关4、将220kVⅢ段母线PT29M96接地刀闸控制方式开关切至“远方”位置5、合上220kVⅢ段母线29MⅢ6接地刀闸电动机电源开关6、合上220kVⅢ段母线29MⅢ6接地刀闸控制电源开关7、将220kVⅢ段母线29MⅢ6接地刀闸控制方式开关切至“远方”位置8、断开220kVⅢ段母线PT29M96接地刀闸,9、断开220kVⅢ段母线29MⅢ6接地刀闸10、查220kVⅢ段母线PT29M96接地刀闸确已断开11、查220kVⅢ段母线29MⅢ6接地刀闸确已断开12、断开220kVⅢ段母线PT29M96接地刀闸电动机电源开关13、断开220kVⅢ段母线29MⅢ6接地刀闸电动机电源开关14、查220kVⅢ段母线及PT、BL确已具备运行条件#01启备变29C开关由检修转冷备用1、收回按工作票要求悬挂的标示牌2、合上#01启备变29C6接地刀闸电动机电源开关3、合上#01启备变29C6接地刀闸控制电源开关4、将#01启备变29C6接地刀闸控制方式开关切至“远方”位置5、断开#01启备变29C6接地刀闸。

30.
31.
5.
检查1号主变二次主1726开关确已拉开
6.
拉开1号主变一次主2811开关
7.
检查1号主变一次主2811开关确已拉开
8.
拉开1号主变二次主1726乙刀闸
9.
检查1号主变二次主1726乙刀闸确已拉开
10.
检查1号主变二次主1726西刀闸确在开位
11.
拉开1号主变二次主1726东刀闸
12.
检查1号主变二次主1726东刀闸确实已拉开
检查1号主变中性点接地刀闸11确实已拉开
21.
取下2811开关的控制保险101、102
22.
取下1726开关的控制保险201、202
23.
在1号主变高压侧套管引线接头至2811乙刀闸之间验明三相无电压
24.
在1号主变高压侧套管引线接头至2811乙刀闸之间挂三相短路接地线一组
25.
在1号主变低压侧套管引线接头至1726乙刀闸之间验明三相无电压
13.
检查1号主变一次主2811丙刀闸确在开位
14.
拉开1号主变一次主2811乙刀闸
15.
检查1号主变一次主2811乙刀闸确已拉开
16.
检查1号主变一次主2811西刀闸确在开位
17.
拉开1号主变一次主2811东刀闸
18.
检查1号主变一次主2811东刀闸确实已拉开
19.
拉开1号主变中性点接地刀闸11
20.
26.
在1号主变低压侧套管引线接头至1726乙刀闸之间挂三相短路接地线一组
27.
在1号主变一次主2811开关远方操作把手上、乙、丙刀闸的操作把手上悬挂“禁止合闸、有人工作！”标示牌
28.
在1号主变二次主1726开关远方操作把手上、乙、丙刀闸的操作把手上悬挂“禁止合闸、有人工作！”标示牌

110kVXX变电站一次典型操作票范本（初稿）2012年1月10日编制依据1、《国家电网公司电力安全工作规程》（变电站和电厂电气部分）国家电网安监〔2009〕664号2、国家电网公司《变电站管理规范》〔2006〕512号3、《公司电气操作票、工作票管理规定》电安〔2009〕572号4、《电网调度规程》电调〔2006〕51号5、《地区电网继电保护及安全自动装置调度操作原则（试行）》电调度函〔2011〕138号6、《110kVXXX变电站现场运行规程》7、继电保护及自动装置现场调试记录8、110kVXXX变电站操作注意事项及相关设备技术资料批准：审定：审核：编制：编 制 说 明本典型操作票系110kVXXX 变电站的典型操作票，仅作为在实际操作时拟票的参考，不能代替现场实际操作票使用。

现场实际操作必须按当时的实际运行方式为准进行拟票。

实际操作票必须按当时的实际运行方式和继电保护装置整定单为准进行拟票。

1．变电站1运行方式：110kV Ⅰ、Ⅱ段母线联络运行，Ⅰ母带进线一、1号主变运行；Ⅱ母带进线三、2号主变运行、进线二热备用（线路备自投运行，进线一和进线二互为备用）；110kV 远方备自投（跳变电站2的进线合变电1的进线二）；35kV Ⅰ、Ⅱ段母线联络运行；10kV Ⅰ、Ⅱ段联络运行。

(正常运行变电站1由变电站3通过进线一带全站设备)； 正常方式：1号、2号主变110kV 侧经间隙接地。

35kV 消弧线圈运行方式根据方式要求运行及操作。

以下为变电站联络图：2．备自投与一次方式改变的操作方式的原则为：先操作一次设备，后操作二次设备。

操作顺序应为：退出时先改变一次方式，后退出备自投；投入时先投入备自投后改变一次方式。

3．110kVI 、II 段母线为单段母线联络运行，单段母线电压互感器停运进行二次联络前，不需进行备自投的退出和投入操作，但应检查母线电压正常、负荷电流大于备自投动作闭锁值。

操作时先联络一次，再联络二次电压，无异常后退出需要检修的电压互感器；若母联断路器在分闸位置，则二次严禁并列。

35kVxx变电站典型操作票二零一四年五月目录1.1号主变由运行转热备用2.1号主变由运行转冷备用3.1号主变由冷备用转检修4．1号主变由检修转冷备用.5．1号主变由冷备用转运行.6．1号主变501开关运行转冷备用7．1号主变501开关由冷备用转检修.8.1号主变501开关由检修转冷备用9.1号主变501开关由冷备用转运行10.1号站变由运行转冷备用11.1号站变由冷备用转检修12.1号站变由检修转冷备用13.1号主变由冷备用转运行14.35kV母线PT由运行转冷备用15.35kV母线PT由冷备用转检修16.35kV母线PT由检修转冷备用17.35kV母线PT由冷备用转运行18.35kV柏鹤线522开关由运行转冷备用19.35kV柏鹤线522开关由冷备用转检修20.35kV柏鹤线522开关由检修转冷备用21. 35kV柏鹤线522开关由冷备用转运行22. 35kV柏鹤线522线路由冷备用转检修23. 35kV柏鹤线522线路由检修转冷备用24 35kV剑柏线5111线路由运行转检修25. 35kV剑柏线5111线路由检修转运行26. 35kV母线由运行转冷备用27.35kV母线由冷备用转检修28.35kV母线由检修转冷备用29.35kV母线由冷备用转运行30. 10kV母线由运行转冷备用31.10kV母线由冷备用转检修32.10kV母线由检修转冷备用33.10kV母线由冷备用转运行34. 10kV母线PT由运行转冷备用错误!未定义书签。

35.10kV母线PT由冷备用转检修36.10kV母线PT由检修转冷备用37. 10kV母线PT由冷备用转运行38. 10kV2号站变由运行转冷备用39.10kV2号站变由冷备用转检修40.10kV2号站变由检修转冷备用41. 10kV2号站变由冷备用转运行42. 10kV柏田路912开关由运行转冷备用错误!未定义书签。

43. 10kV柏田路912开关由冷备用转检修44. 10kV柏田路912开关由检修转冷备用45. 10kV柏田路912开关由冷备用转运行46. 10kV柏田路912线路由冷备用转检修47. 10kV柏田路912线路由检修转冷备用错误!未定义书签。

天泰电力公司110kV幸福滩变电站送电流程二0一一年十月十二日110kV幸福滩变电站送电流程为确保110kV幸福滩变电站顺利送电,送电前应全面检查变电站一、二次设备确无杂物、短路、接地等，检查各保护装置电源确已投入，送电按下列顺序进行。

说明：各输、配电线路的自动装置重合闸压板应退出。

第一步：110kV金幸线1801、I、II段母线充电.(由金沙变对其线路充电)1、检查核对1801保护屏定值与定值单一致检查1801保护压板已按规定投入合上18013隔离开关合上18011隔离开关合上110kV II段电压互感器112Y隔离开关合上1801断路器检查110kV II段母线带电正常，三相电压指示正常(110kV II段母线PT与110kV金幸线PT二次核相，确认无误）.2、合上110kV I段电压互感器111Y隔离开关检查110kV I段母线111Y电压互感器与110kV II段母线112YH电压互感器二次联络空开在断开位置。

3、检查110kV母联1150保护定值与定值单一致检查1150保护压板已按规定投入合上11502隔离开关合上11501隔离开关投入1150母联充电保护压板合上1150断路器检查110kVI段母线带电正常（3分钟）退出1150母联充电保护压板(对I、II段母线PT二次侧进行核相，确认无误)。
