第四章-数字图像处理中的基本运算

  • 格式：ppt
  • 大小：5.94 MB
  • 文档页数：123

下载文档原格式

  / 123

合集下载

数字图像处理-图像基本运算

数字图像处理-图像基本运算

数字图像处理_图像基本运算图像基本运算1点运算线性点运算是指输⼊图像的灰度级与输出图像呈线性关系。

s=ar+b（r为输⼊灰度值，s为相应点的输出灰度值）。

当a=1，b=0时，新图像与原图像相同；当a=1，b≠0时，新图像是原图像所有像素的灰度值上移或下移，是整个图像在显⽰时更亮或更暗；当a＞1时，新图像对⽐度增加；当a＜1时，新图像对⽐度降低；当a＜0时，暗区域将变亮，亮区域将变暗，点运算完成了图像求补； ⾮线性点运算是指输⼊与输出为⾮线性关系，常见的⾮线性灰度变换为对数变换和幂次变换，对数变换⼀般形式为：s=clog（1+r）其中c为⼀常数，并假设r≥0.此变换使窄带低灰度输⼊图像映射为宽带输出值，相对的是输出灰度的⾼调整。

1 x=imread('D:/picture/DiaoChan.jpg');2 subplot(2,2,1)3 imshow(x);4 title('原图');5 J=0.3*x+50/255;6 subplot(2,2,2);7 imshow(J);8 title('线性点变换');9 subplot(2,2,3);10 x1=im2double(x);11 H=2*log(1+x1);12 imshow(H)13 title('⾮线性点运算');%对数运算幂次变换⼀般形式：s=cr^γ幂级数γ部分值把窄带暗值映射到宽带输出值下⾯是⾮线性点运算的幂运算1 I=imread('D:/picture/DiaoChan.jpg');2 subplot(2,2,1);3 imshow(I);title('原始图像','fontsize',9);4 subplot(2,2,2);5 imshow(imadjust(I,[],[],0.5));title('Gamma=0.5');7 imshow(imadjust(I,[],[],1));title('Gamma=1');8 subplot(2,2,4);9 imshow(imadjust(I,[],[],1.5));title('Gamma=1.5');2代数运算和逻辑运算加法运算去噪处理1 clear all2 i=imread('lenagray.jpg');3 imshow(i)4 j=imnoise(i,'gaussian',0,0.05);5 [m,n]=size(i);6 k=zeros(m,n);7for l=1:1008 j=imnoise(i,'gaussian',0,0.05);9 j1=im2double(j);10 k=k+j1;11 End12 k=k/100;13 subplot(1,3,1),imshow(i),title('原始图像')14 subplot(1,3,2),imshow(j),title('加噪图像')15 subplot(1,3,3),imshow(k),title(‘求平均后的减法运算提取噪声1 I=imread(‘lena.jpg’);2 J=imnoise (I,‘lena.jpg’,0,0.02);3 K=imsubtract(J,I);4 K1=255-K;5 figure;imshow(I);7 figure;imshow(K1);乘法运算改变图像灰度级1 I=imread('D:/picture/SunShangXiang.jpg')2 I=im2double(I);3 J=immultiply(I,1.2);4 K=immultiply(I,2);5 subplot(1,3,1),imshow(I);subplot(1,3,2),imshow(J);6 subplot(1,3,3);imshow(K);逻辑运算1 A=zeros(128);2 A(40:67,60:100)=1;3 figure(1)4 imshow(A);5 B=zeros(128);6 B(50:80,40:70)=1;7 figure(2)8 imshow(2);9 C=and(A,B);%与10 figure(3);11 imshow(3);12 D=or(A,B);%或13 figure(4);14 imshow(4);15 E=not(A);%⾮16 figure(5);17 imshow(E);3⼏何运算平移运算实现图像的平移1 I=imread('lenagray.jpg');2 subplot(1,2,1);3 imshow(I);4 [M,N]=size(I);g=zeros(M,N);5 a=20;b=20;6for i=1:M7for j=1:N8if((i-a>0)&(i-a<M)&(j-b>0)&(j-b<N)) 9 g(i,j)=I(i-a,j-b);10else11 g(i,j)=0;12 end13 end14 end15 subplot(1,2,2);imshow(uint8(g));⽔平镜像变换1 I=imread('lena.jpg');2 subplot(121);imshow(I);3 [M,N]=size(I);g=zeros(M,N);4for i=1:M5for j=1:N6 g(i,j)=I(i,N-j+1);7 end8 end9 subplot(122);imshow(uint8(g));垂直镜像变换1 I=imread('lena.jpg');2 subplot(121);imshow(I);3 [M,N]=size(I);g=zeros(M,N);4for i=1:M5for j=1:N6 g(i,j)=I(M-i+1,j);7 end8 end9 subplot(122);imshow(uint8(g));图像的旋转1 x=imread('D:/picture/DiaoChan.jpg');2 imshow(x);3 j=imrotate(x,45,'bilinear');4 k=imrotate(x,45,'bilinear','crop');5 subplot(1,3,1),imshow(x);6 title(‘原图')7 subplot(1,3,2),imshow(j);8 title(‘旋转图(显⽰全部)')9 subplot(1,3,3),imshow(k);10 title(‘旋转图(截取局部)')⼏种插值法⽐较1 i=imread('lena.jpg');2 j1=imresize(i,10,'nearest');3 j2=imresize(i,10,'bilinear');4 j3=imresize(i,10,'bicubic');5 subplot(1,4,1),imshow(i);title(‘原始图像')6 subplot(1,4,2),imshow(j1);title(‘最近邻法')7 subplot(1,4,3),imshow(j2);title(‘双线性插值法')8 subplot(1,4,4),imshow(j3);title(‘三次内插法')放缩变换1 x=imread('D:/picture/ZiXia.jpg')2 subplot(2,3,1)3 imshow(x);4 title('原图');5 Large=imresize(x,1.5);6 subplot(2,3,2)7 imshow(Large);8 title('扩⼤为1.5');9 Small=imresize(x,0.1);10 subplot(2,3,3)11 imshow(Small);12 title('缩⼩为0.3');13 subplot(2,3,4)14 df=imresize(x,[600700],'nearest');15 imshow(df)16 title('600*700');17 df1=imresize(x,[300400],'nearest');18 subplot(2,3,5)19 imshow(df1)20 title('300*400');后记：（1）MATLAB基础知识回顾1：crtl+R是对选中的区域注释，ctrl+T是取消注释2：有的代码中点运算如O=a.*I+b/255 ，其中b除以255原因是：灰度数据有两种表式⽅法：⼀种是⽤unit8类型，取值0~255；另⼀种是double类型，取值0~1。

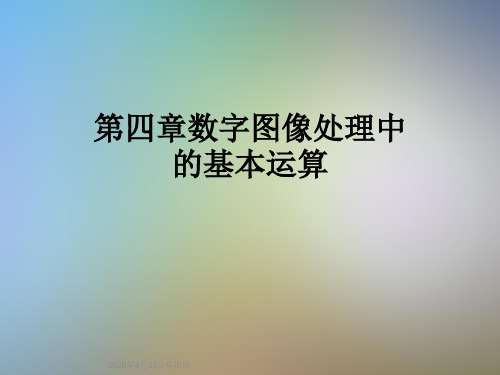

第四章数字图像处理中的基本运算

第四章数字图像处理中的基本运算

255
255
DB
DB
0
整个图像DA 更亮
0
DA
255
整个图像更暗
255
④如果a＝1，b＝0时，输出、输入图像相同
255
DB
0
DA
255
⑤ 如果a为负值，暗区域将变亮，亮区域将变暗
255
DB
0
DA
255
255
DB
0
DA
255
线性点运算公式
当图象成像时曝光不足或过度, 或由于成 像设备的非线性和图像记录设备动态范围太窄 等因素,都会产生对比度不足的弊病，使图像中 的细节分辨不清.
点运算可为图像加上轮廓线。
(5) 剪裁 对于8bit图像，通过点运算，在每个像素值
被存储之前，输出灰度级一定要剪裁到0~255 的范围内。
4.3 代数运算
1、概念 2、运算类型及应用
1. 代数运算概念
代数运算是指两幅输入图像之间进行点 对点的加、减、乘、除运算得到输出图像的 过程。如果记输入图像为A(x,y)和B(x,y)， 输出图像为C(x,y)，则有如下四种形式：
第四章数字图像处理中 的基本运算
2020年4月23日星期四
图像处理基本运算概述
图像处理中，经常要采用各种各样的算法。根 据数字图像处理运算中输入信息与输出信息的 类型，图像处理典型算法从功能上具有以下几 种：
（1）单幅图像 （2）多幅图像 （3）单幅或多幅图像
单幅图像 单幅图像
数值/符号
4.1 基本运算类型
点运算包括以下内容： 1．定义 2：分类
3：应用
1. 定义
所谓点运算是指像素值（像素点的灰度值）通 过运算之后，可以改善图像的显示效果。这是一 种像素的逐点运算。

数字图像处理各章要求必做题及参考答案

数字图像处理各章要求必做题及参考答案
个模块组成，如下图所示。
图像通信
图像输入
处理和分析
图像输出
图像存储
各个模块的作用分别为： 图像输入模块：图像输入也称图像采集或图像数字化，它是利用图像采集设备（如数码照相机、数 码摄像机等）来获取数字图像，或通过数字化设备（如图像扫描仪）将要处理的连续图像转换成适于计 算机处理的数字图像。 图像存储模块：主要用来存储图像信息。 图像输出模块：将处理前后的图像显示出来或将处理结果永久保存。 图像通信模块：对图像信息进行传输或通信。 图像处理与分析模块：数字图像处理与分析模块包括处理算法、实现软件和数字计算机，以完成图 像信息处理的所有功能。
2.10（1） 存储一幅 1024×768，256 个灰度级的图像需要多少 bit？ （2） 一幅 512×512 的 32 bit 真彩图像的容量为多少 bit？ 解答：
（1）一幅 1024×768，256 个灰度级的图像的容量为： b=1024× 768×8 = 6291456 bit （2）一幅 512×512 的 32 位真彩图像的容量为： b=512 × 512 × 32=8388608 bit
的图像具有如题表 4.4.2 所示的灰度级分布。
题表 4.4.1
灰度级
0
1
2
3
4
5
6
7
各灰度级概率分布
0.14 0.22 0.25 0.17 0.10 0.06 0.03 0.03
题表 4.4.2
灰度级
0
1
2
3
4
5
6
7
各灰度级概率分布
0
0
0
0.19 0.25 0.21 0.24 0.11
解答： （1）直方图均衡化结果如下表所示

图像基本运算ppt课件

图像基本运算ppt课件
17
四、几何运算（变换）
水平镜像
垂直镜像
图像转置
18
45度旋转
90度旋转
60度旋转
19
图像缩放 （0.5, 0.5）
图像平移 （100，100）
20
1 几何变换基础
按照需要产生大小、形状和位置的变化。图像点与点之间的空 间映射关系
分类：位置变换 形状变换 基本变换： 平移、镜像、旋转、比例和错缩放、反射切 此外还有： 透视变换等复合变换，以及插值运算等。 实 现： 通过与之对应的矩阵线性变换（除了插值运算外）
O a
c b
x
y
25
2) 实现2D图像几何变换的基本变换的一 般过程
•将2×n阶的二维点集矩阵表示成齐次坐标的形式
x0i y0i 2n
x0i y0i 1 3n
•乘以相应的变换矩阵:
变换后的点集矩阵=变换矩阵T×
（图像上各点的新齐次坐标） （图像上各点的原齐次坐标）
26
3 常见几何变换
1）
主要特征？
编程练习：编制程序将读入的bmp图像格式文件的象 素数据写入数组。
53
f (0 , 0) (0 , 0)
(x , 0) (0 , y)
插值点
f (1 , 1)
f (x , y)
f (1 , 0)
x (1 , 0)
(x , y) f (0 , 1)
(1 , 1) (x , 1)
(0 , 1) y
49
(4) 高阶插值
三次样值 加窗Sinc函数
sin(x) /
50
3） 向前变换，向后变换
37
p0 (x0 , y0 ) p(x, y)
x
y

图像基本运算-幻灯片

图像基本运算-幻灯片
C ( x ,y ) A ( x ,y ) B ( x ,y )
代数运算的四种基本形式
C ( x ,y ) A ( x ,y ) B ( x ,y ) C ( x ,y ) A ( x ,y ) B ( x ,y ) C ( x ,y ) A ( x ,y ) B ( x ,y )
20
3.3代数运算与逻辑运算 (Algebra and Logical Operation) 逻辑运算
主要应用举例： 图像的局部显示 改变图像的灰度级
图像的局部显示
36
3.3.3乘法运算(Multiplication)
改变图像的灰度级
(a) 原图
(b) 乘以1.2 图3.8 乘法运算结果
(c) 乘以2
37
3.3.4除法运算(Division)
除法运算 C ( x ,y ) A ( x ,y ) B ( x ,y )
输 L-1 出
灰
度
级 L/2
s
=0.04
=0.1 =0.4 =1 =2.5
=10.0
=25.0
0
L/2
L-1
输入灰度级r
不同的s=cr曲线及图像变换结果
加暗、减亮图像
=1.5
原始图像
=0.66
加亮、减暗图像
17
3.2.2非线性点运算(Non-Linear Point Operation)
加暗、减亮图像
32
图像相减——运动检测
33
3.3.2减法运算 (Subtraction )
混合图像的分离
（a）混合图像 （b）被减图像 （c）差影图
像
图3.6 差影法进行混合图像的分离
34
3.3.2减法运算 (Subtraction )

图像的基本运算

图像的基本运算

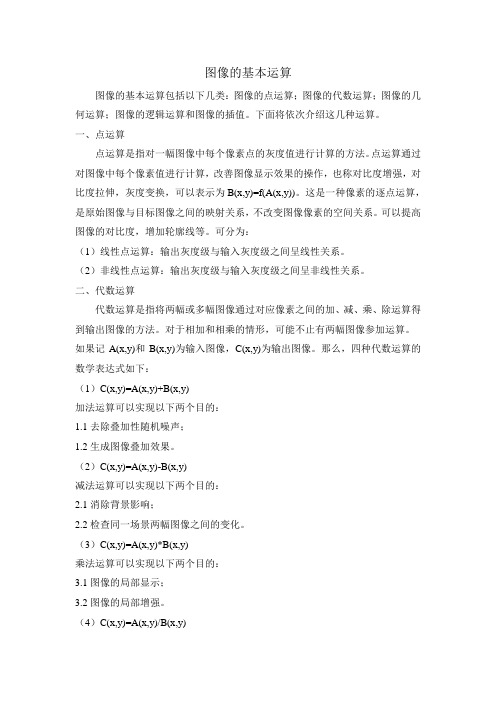

图像的基本运算图像的基本运算包括以下几类：图像的点运算；图像的代数运算；图像的几何运算；图像的逻辑运算和图像的插值。
