通用技术《三视图的画法》

通用技术《三视图的画法》

画法说明 1、同一张图样中，同类图线的宽度应基本一致。 2、虚线、点划线相交时，应使两小段相交。
a
6
3、两直线相交处要避免间隙或线段出界。 4、两线相切的切点处，应画成一条线粗。
a
7
三个视图的位置
a
8
选择主视图 是主要视图。选择表现形态结构最多的面，同时 兼顾其他两个视图 虚线尽量少
画图步骤 a、确定画图比例和图纸幅面
根据所画物体的大小和复杂程度选用
b、布置视图位置
主视图确定之后，其他两个视图也就相应地确定了。
注意：考虑到尺寸布置的需要，可适当加大各 视图之间的距离，
c、在图纸上画出各视图的中心线、对称线、轴线
及其他基准线。
a
9
d、 画底稿 用稍硬的铅笔（2H铅笔）。 画图顺序：为由大到小、由外形到内形及3 个 视图配合作图，使每个部分符合“长对正、高平 齐、 宽相等”的投影规律。
a
1
复习
一、 正投影的基本特征
真实性
积聚性 收缩性
真实性 物体上的平面(或直线)，
与投影面平行时，它的投
影反映实形(或实长)。
a
2
积聚性 物体上的平面(或直线)，
与投影面垂直时，它的投
影积聚为一直线(或一点)。
收缩性
物体上的平面(或直线)，
与投影面倾斜时，它的投
影缩小(或缩短)。
a
3
二、三个视图之间的投影规律为：
e、检查和描深
底稿完成后，按原画图顺序仔细检查，纠正
错误和补充遗漏，用 HB 或 B 铅笔按标准线描出
各线条。
a
10
画图时应注意的问题 1、先画主体部分，后画次要部分。
2、几个视图要配合着画。 不要先画完一个视图，再画另一个视图。

三视图画法三视图得画法步骤ppt课件

三视图画法三视图得画法步骤ppt课件
细点画线
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。

三视图及其画法ppt课件

三视图及其画法ppt课件

高平齐
长对正
宽相等

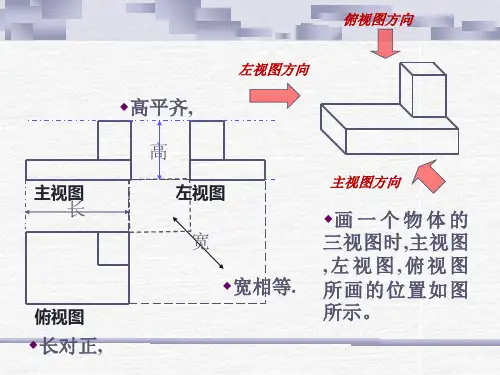

三视图的投影规律： 主、俯视图长对正； 主、左视图高平齐； 左、俯视图宽相等。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
小结
反馈
1、三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图
圆柱
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
画出下图的三视图：
主视方向
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
积聚性 物体上的平面(或直线)，
与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、三视图的投影规律：
主视图 上
左视图 上
左
右后
前
下
下
后
左
右
前 俯视图
注意： 左视图的宽是水平尺寸，而俯
视图的宽是竖直尺寸
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

三视图绘制PPT课件

三视图绘制PPT课件
度量性较好。
中心投影法
斜投影法
平行投影法
正投影法
第6页/共181页
第二节 点的投影
一、点在一个投影面上的投影
构成：立体→面→边→点
讲解顺序：点→线→面→体
点的单面投影：
A
B2
不能唯一确定空间点
B1
解决办法？
a H
b
采用多面投影。
第7页/共181页
二 、点的两面投影
水平投影面 H 正立投影面 V
垂
一般位置直线:
与三个投影面都倾斜 的直线
第18页/共181页
⑴ 投影面平行线
V
V
W
W
H V
H
H
// V 正平线
// H 水平线
W
直线//某一投影面
投影面平行线
// W 侧平线
第19页/共181页
水平线
正平线
侧平线
实长
a b a b
a
γ
a
a
α
b
b
b
β
γ
a
a
a 实长
β
α
b
实长 b
ba
b
。 投影特性:两平一斜
直线在H面上的 投影互相垂直
第32页/共181页
例5：过C点作直线与AB垂直相交。
a . d
c ●
AB为正平线, 正面
b
投影反映直角
c●
a
d
b
第33页/共181页
平面的投影
一、平面的几何表示法
几何元素 表示法
不在同一直线上的三点
直线和直线外一点
相交两直线 平行两直线 任意平面形
第34页/共181页

通用技术透视图和三视图(课堂PPT)

通用技术透视图和三视图(课堂PPT)

19
20
立体图或实物图可以很直观地表现物体的整体形状、可是却
难以表示清楚物体各个表面的形状。要想把设计产品完全表
达清楚，需要展示几个视图？
21
[讨 论] 单一投影能不能完整的确定物体的结构
形状？（参考下图）
22
23
24
三视图的形成原理
正投影 25
㈠ 三视图的原理和识图
⒈ 三投影面体系（图 3-23） 用三个互相垂直相交的平面，构成三投影面体 系,其中：
正立投影面V（简称正面）；
z
水平投影面H（简称水平面）； 侧立投影面W（简称侧面）；
V 正面
OX、OY、OZ称为投影轴，O 称为原点
x
W o 侧面
H 水平面 y
26
⒉ 三视图的形成（图3-24）
将物体置于三投影面体系中，使物体主要表面平行或垂 直于投影面。 用正投影法分别向V、H、W面投影，即得到物体的三 个视图。 主视图——由前向后投影，在正面V上得到的视图。 俯视图——由上向下投影， 在水平面H上得到的视图。 左视图——由左向右投影， 在侧面W上得到的视图。
27
正视图 侧视图 俯视图
28
⒊ 三视图的展开（图3-25） 为使三个视图在一个平面上,需要把三投影面展开. 方法是：V面不动,H面绕OX轴向下旋转90, W面 绕OZ轴向右旋转90。
29
宽 高
长
主视图 长
长 俯视图
高
高
左视图
宽
宽
主俯长对正 主左高平齐 左俯宽相等 30
测试下你学习的知识
请看会考试题
31
1．三视图中的主视图要准确反映物体的主要形体 特征，以下视图中最适合作主视图的是（C）。ABCD

通用技术三视图PPT课件

通用技术三视图PPT课件

生成三视图
通过软件的视图转换功能， 将三维模型转换成三视图， 并导出为图纸或图片格式。
三视图绘制的步骤与技巧
熟悉投影原理
了解正投影原理，掌握物体在三视图中的投影规律。
注意线条的粗细和虚实
在绘制三视图时，应使用粗细和虚实不同的线条来表示不同的投影 面和轮廓线。
注意尺寸标注
在绘制三视图时，应准确标注各视图之间的尺寸关系，以确保图纸 的准确性和可加工性。
预防措施
在绘图前，先明确各视图之间的投影关系，并检查是否符合三视 图的投影规律。
三视图绘制不规范
1 2
问题描述
绘图时未按照标准规范进行，导致视图表达不准 确。
解决方案
学习并掌握国家制图标准，严格按照标准进行绘 图。
3
预防措施
绘图前先了解相关标准和规范，确保在绘图过程 中遵循标准要求。
三视图表达不清晰
定义与特点
便于进行技术交流和生产制造。
定义：通用技术三视图是一种技术图纸 ，用于表示物体的三个正投影面，即主 视图、俯视图和左视图。
特点
通过三个相互垂直的投影面，全面展示 物体的结构特征。
准确表示物体的形状、大小和相对位置 。
三视图的重要性
01
02
03
设计交流
在产品设计、制造和装配 过程中，三视图是技术交 流的基本语言，确保各方 对产品结构的理解一致。
和资源管理情况。
科学研究
03
在物理、化学和生物等科学研究中，三视图可以用于呈现实验
装置、分子结构和生物结构等。
2023
PART 05
三视图的常见问题与解决 方案
REPORTING
三视图不匹配
问题描述
三视图之间投影关系不正确，导致视图之间无法对应。

通用技术《三视图的画法》


画图时应注意的问题 1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。
3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见 部分用虚线画出，对称线、轴线和圆的中心 线均用点划线画出。
练一练：画 出圆柱的三 视图
圆柱的形成
俯
左
圆柱
球体
复习
一、 正投影的基本特征 真实性
积聚性
真实性 物体上的平面(或直线)， 与投影面平行时，它的投
影反映实形(或实长)。
收缩性
积聚性 物体上的平面(或直线)， 与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
二、三个视图之间的投影规律为：
1形体可见轮廓线画粗实线不可见轮廓线画虚线26主视272两形体相邻表面不平齐画出分界线两形体相邻表面平齐不画分界线283形体有对称的切槽画视图时为了表达对称性一般画出中心线点划线292根据轴测图补全主视图和侧视图中所缺漏的线条并补画俯视图30a画三视图要熟练应用三等关系长对正高平齐宽相等b要学会用可见面的投影性质真实性积聚性类似性来画和检查复杂三视图此课件下载可自行编辑修改此课件供参考
主视
（2）两形体相邻表面不平齐画出分界线， 两形体相邻表面平齐不画分界线
(3)形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
(2)根据轴测图，补全主视图和侧视图中所缺漏的线条， 并补画俯视图
4、课堂总结
a、画三视图，要熟练应用三等关系“长对正，高平齐，宽相等”
b、要学会用可见面的投影性质“真实性，积聚性，类似性”来画和检查复杂三视图

粤科版通用技术必修三视图的画法PPT课件


主
视 图
V
主视图
H 俯视图
W
左视图
0
Y
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
把三个互相垂直的投影面展开在一个平面上 。
Z
长和高 V
高平齐
X
长
0
对
正
宽相等
长和宽
H
YH
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
W 高和宽 YW
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
步骤:
进行形体分析 选择主视图 确定视图位置，比例 画底稿（铅笔） 检查和描深 去掉辅助线
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
任务二：画出下图的三视图。
主视图
左视图
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
3.一个四棱柱的俯视图如右图所示，则这个四棱柱的主视
图和左视图可能是（ D ）
4．观察下列三个视图，将出错的地方找出来,并更改（ ）
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
［名师课堂教学］粤科版通用技术必 修三视 图的画 法PPT课 件（完 整版PP T)
主视图反映了物体的上、下、左、右方位关系、俯视图反映了物体的前、 后、左、右关系，左视图反映了物体上、下、前、后的方位关系。

三视图画法

选择适当的视图方向，以展示零件的主 要形状和特征。
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制

高中通用技术《三视图的画法》优质教学课件设计


三、学以致用，动手实践
练习 1 1 、先自主练习作图 2 、小组合作，互帮、互评
30 20
优秀作品展 示
练习 2 物 图 利用 单元正方体（ 4~6 块）自主
搭 建积木 然后作图
举例：
练习 3 图 物（对对碰）
根据三视图，利用 单元正方 体 （例4：~6 块）自主搭建积木 举
当堂检 1 、连连看 测
三视图的画法
环节概要
一 复习回顾正投影的方法、特性以及三视图 的形成和投影规律
二 学习并掌握三视图的一般作图方法和步骤 三 学以致用 动手实践
四 总结 巩固与提高
一、复习回顾 ——正投影
1 、正投 影法
一、复习回顾——正投影
2 、正投影的基本特 性
真实 性
积聚 性
收缩 性
一、复习回顾——三视图
（ 4 ）检查、描深、清理
常见的简单结构物体 三视图
常见简单结构物体的三视图举例
2、三视图的作图实例——模 型房
30 20
30 20
30 20ຫໍສະໝຸດ 30 203、画法注意事项
1 、同一张图样中，同类图线的宽度应基本一致。 2 、虚线、点划线相交时，应使两小段相交。
3 、两直线相交处要避免间隙或线段出界。 4 、两线相切的切点处，应画成一条线粗。
主视 图
1 、三视图
V
左视 图
基础
正 面
上侧
面
W
主视
左视
图
图
水平面
左
H
俯视图
俯视 图
前
一、复习回顾——三视图
2 、三视图
主视 图
左视 图
度
高
的 投影规律
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物体的可见轮廓线 --- 粗实线 物体的不可见轮廓线--- 虚线 物体的对称中心线 --- 细点画线
三视图的绘制
❖ 1、图形绘制
(1)形体分析: 分析物体的基本形体组成及其形状、大小、位 置关系。
角
圆柱
角
方槽
圆柱
四棱柱
半圆矩形槽
凸形槽
三视图的绘制
❖ 1、图形绘制
(2)选主视图（如何摆放）
• 选择表现形态结构最多的面。 • 同时兼顾其他两个视图简单易画，虚线尽量少。
高度方向尺寸基准 宽度方向尺寸基准
（3）根据形体分析，逐个注出底板、圆筒、支撑 板、肋板的定形尺寸。如图所示。
（4）根据选定的尺寸基准，注出确定各部分相对 位置的定位尺寸。
16
17
16
17
28
28
10
10
32
10
11
11
5
5
24
10
50
24
10
50
10
26
34
34
12
28
R8
12
28
34
R8
画图时应注意问题
练一练
三视图的绘制
❖ 2、尺寸标注
20 宽度基准
18
60
20
68
100பைடு நூலகம்
66
22
高
50
度
基
16
准
长度基准
2、 标注尺寸的方法和步骤
标注组合体的尺寸时，应先对组合体进行形 体分析，选择基准，标注出定形尺寸、定位 尺寸和总体尺寸，最后检查、核对。如：
宽度方向尺寸基准
长度方向尺寸基准
长度方向尺寸基准
高度方向尺寸基准
三视图的绘制
❖ 1、图形绘制
(3)作图步骤
①在适当位置画作图基准线
②画出基本结构的三视图
③依次画出切槽、切角等的 三面投影
④擦去多余图线，用粗实线 描深可见轮廓线。
三视图的绘制
❖ 2、尺寸标注
1、形体分析。 2、选择尺寸基准。 3、标出确定几何元素大小的尺寸。（定形尺寸） 4、标出确定几何元素位置的尺寸。（定位尺寸） 5、标出总体尺寸。 6、检查
❖ 1、先画主体部分，后画次要部分。 ❖ 2、几个视图要配合着画。（不要先画完一个视图，
再画另一个视图。一般是先画主视图，再确定左视 图和俯视图。） ❖ 3、各部分之间画出分界线。 ❖ 4、描深时先画圆或圆弧，后画直线。
标注尺寸的要求
正确 -----符合国家标准的有关规定. 完整 -----齐全,不遗漏，不重复. 清晰 -----整齐,便于阅读和查看. 合理 -----符合设计和工艺的要求.
第三节 设计的表达与交流
三视图的绘制
复习：
❖ 1、什么是透视图？透视图的三种类型？ ❖ 2、投影法分类。 ❖ 3、三视图的原理，三视图的形成，三视图的
展开、三个视图之间的投影关系。
❖ 识图练习（P78）
反思提高——补齐图线或视图
反思提高——补齐图线或视图
小试牛刀
现在我们一起动手画个简单物品的三视图
