加筋土挡土墙布置及应用

加筋土挡土墙适用范围加筋土挡土墙是一种常见的土木工程结构，广泛应用于公路、铁路、水利、建筑等领域。

它以土为主要材料，通过加筋材料的加固和支撑，具有良好的抗压和抗滑性能，能有效地防止土体滑坡和土壤侵蚀。

本文将从加筋土挡土墙的结构、适用范围和施工要点等方面进行介绍。

一、加筋土挡土墙的结构加筋土挡土墙主要由土体和加筋材料组成。

土体可以使用黏土、砂土等地质材料，通过合理的压实和排水处理，使其具有一定的稳定性和强度。

加筋材料一般采用钢筋、钢丝网等材料，将其嵌入土体中，形成均匀分布的加筋体系，提高土体的整体强度和稳定性。

二、加筋土挡土墙的适用范围1.公路和铁路工程：加筋土挡土墙可以用于公路和铁路的路基填筑和边坡加固。

它可以有效地抵抗路基土体的侧向压力，减少路基的沉陷和变形，保证路面的平整和稳定。

2.水利工程：加筋土挡土墙可以用于河道、堤坝和水库等水利工程的防洪和护岸。

它可以有效地抵抗水流的冲刷和侵蚀，保护水利设施的安全和稳定。

3.建筑工程：加筋土挡土墙可以用于建筑工程的地基处理和边坡支护。

它可以提高建筑物的地基承载力和稳定性，防止地基沉陷和滑动。

4.环境工程：加筋土挡土墙可以用于环境工程的土壤修复和土地整治。

它可以改善土壤质量，减少土壤侵蚀和水土流失，保护生态环境的可持续发展。

三、加筋土挡土墙的施工要点1.选材：选择适宜的土体和加筋材料，确保其质量和稳定性。

同时，根据工程要求和设计要求，进行相应的试验和检测，确保施工质量。

2.施工工艺：根据设计要求，采用合理的施工工艺和方法，进行土体的填筑和加筋材料的嵌入。

同时，注意施工过程中的压实和排水措施，确保土体的稳定性和强度。

3.加筋布置：根据设计要求，合理布置加筋材料，确保其均匀分布和合理连接。

同时，注意加筋材料与土体的黏结和传力，确保加筋土体的整体性能。

4.施工监控：进行施工过程的监控和检测，及时发现和解决施工中的问题和隐患。

同时，做好施工记录和资料整理，确保施工质量的可追溯性。

加筋土挡土墙施工方案引言挡土墙是一种常见的土木工程结构，用于防止土体的滑坡和崩塌。

加筋土挡土墙是一种采用土体和钢筋相互配合的结构形式，通过钢筋的加筋作用，提高挡土墙的抗力和稳定性。

本文介绍了加筋土挡土墙的施工方案，包括工艺流程、材料准备、施工步骤和注意事项。

工艺流程加筋土挡土墙的施工工艺流程主要包括以下几个步骤：1.地基处理：清理挡土墙基底并确保其平整、坚固。

如果地基不平整，可以采用填土或夯实等方法进行处理。

2.钢筋加筋：根据设计要求，在挡土墙基底铺设钢筋网，并确保钢筋网与地基牢固连接。

3.模板安装：根据设计要求，在挡土墙两侧安装模板，并确保模板的水平和垂直度。

4.混凝土浇筑：将混凝土均匀倒入模板中，使用振动器进行振动，以排除混凝土中的气泡。

5.加筋：在混凝土未完全凝固之前，在适当的位置插入钢筋，并与下方的钢筋网连接。

6.表面处理：等混凝土凝固后，进行表面处理，如刮平或刷涂防水剂等。

7.凝固养护：按照设计要求对挡土墙进行养护，确保混凝土强度达到要求。

材料准备在进行加筋土挡土墙施工之前，需要按照设计要求准备以下材料：1.混凝土：选择适当强度等级的混凝土，确保其质量符合相关标准要求。

2.钢筋：选择符合设计要求的钢筋，进行切割和弯曲，确保其准确度和质量。

3.模板：选择适当的模板材料，并按照设计要求进行切割和安装。

4.振动器：用于混凝土浇筑后的振动，以确保混凝土的密实度。

5.工具：包括水平仪、量具、拌和机、推车、扬泥机等。

施工步骤以下是加筋土挡土墙的施工步骤：1.清理地基：清理挡土墙基底，去除杂物和不均匀的土壤，并确保基底平整、坚固。

2.安装钢筋网：根据设计要求，在挡土墙基底上铺设钢筋网，并保证与地基的牢固连接。

3.安装模板：在钢筋网两侧安装模板，并严格按照设计要求进行水平和垂直度的检查。

4.混凝土浇筑：将预先准备好的混凝土均匀倒入模板中，并使用振动器进行振动，以确保混凝土的密实度。

5.加筋：在混凝土浇筑后，立即在适当的位置插入钢筋，并与下方的钢筋网连接。

加筋土挡土墙的结构原理与应用摘要：加筋土挡土墙广泛应用与公路支挡工程，带来了显著的社会效益。

回顾了加筋土的发展历史，介绍了它的应用现状及发展前景，总结了加筋土挡土墙的结构设计形式，根据现状提出目前研究的热点方向，介绍了加筋土挡土墙的信息。

关键词：加筋土挡土墙结构设计引言1963年法国工程师亨利·维达尔（Henri Vidal）首先发现了加筋土模型，并因此提出了土的加筋方法与设计理论。

1965年法国在普拉聂尔斯（Prageres）成功修建了世界上第一座公路加筋土挡墙，随后加筋土技术在工程中得到广泛的应用。

我国于1980年在山西修建了第一座公路加筋挡土墙，与此同时，开展了加筋土技术的研究，建立了相应的工程技术规范。

同时，在工程实践的基础上研制了很多符合我国国情的结构形式和材料。

在加筋土挡土墙的理论研究与工程实践过程中，对加筋土本质的理论研究相对浅显。

研究的主要难点在于：（l）工作性状复杂。

加筋土挡墙不仅要考虑填料与筋材的各自受力、变形性状及相互作用，还要考虑筋材与面板、填料与面板之间的作用力与变形之间的关系，任一部分工作性状发生变化都会引起整体性状的变化。

（2）土压力理论不成熟。

挡土墙背的土压力分布规律是一个经典的土力学难题，加之加筋土挡墙的自身性状复杂，土压力理论在应用上受到限制。

（3）理论研究相对较少而且相对粗浅，实验资料也不多。

[1]1.加筋土挡土墙的基本原理加筋土挡墙一般由面板、加筋材料和土体填料等主要部分组成。

结构内部存在着墙面上压力、拉筋拉力及填料与拉筋间的摩擦力，保证了这个复合结构的内部稳定。

同时，其要能抵抗筋尾部后面填土所产生的侧向土压力，从而使整个复合结构外部稳定。

这些基本原理一般可以归纳为以下两点[2]：（1）摩擦加筋理论由填土自重和外力产生的侧压力作用于面板，通过面板上的筋带连接件将侧压和传给筋带。

筋带材料被土压住，筋带与土之间产生的摩阻力阻止筋带被拔出。

因而，只要拉筋材料具有足够的强度，并与土体产生足够的摩擦力，加筋的土体就可保持稳定。

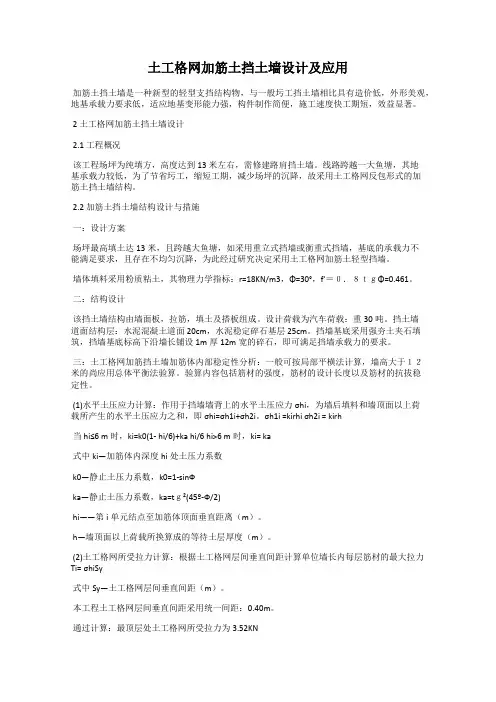

土工格网加筋土挡土墙设计及应用加筋土挡土墙是一种新型的轻型支挡结构物，与一般圬工挡土墙相比具有造价低，外形美观，地基承载力要求低，适应地基变形能力强，构件制作简便，施工速度快工期短，效益显著。

2 土工格网加筋土挡土墙设计2.1 工程概况该工程场坪为纯填方，高度达到13米左右，需修建路肩挡土墙。

线路跨越一大鱼塘，其地基承载力较低，为了节省圬工，缩短工期，减少场坪的沉降，故采用土工格网反包形式的加筋土挡土墙结构。

2.2 加筋土挡土墙结构设计与措施一：设计方案场坪最高填土达13米，且跨越大鱼塘，如采用重立式挡墙或衡重式挡墙，基底的承载力不能满足要求，且存在不均匀沉降，为此经过研究决定采用土工格网加筋土轻型挡墙。

墙体填料采用粉质粘土，其物理力学指标：r=18KN/m3，Φ=30°，f′＝０．８ｔｇΦ=0.461。

二：结构设计该挡土墙结构由墙面板，拉筋，填土及搭板组成。

设计荷载为汽车荷载：重30吨。

挡土墙道面结构层：水泥混凝土道面20cm，水泥稳定碎石基层25cm。

挡墙基底采用强夯土夹石填筑，挡墙基底标高下沿墙长铺设1m厚12m宽的碎石，即可满足挡墙承载力的要求。

三：土工格网加筋挡土墙加筋体内部稳定性分析：一般可按局部平横法计算，墙高大于１２米的尚应用总体平衡法验算。

验算内容包括筋材的强度，筋材的设计长度以及筋材的抗拔稳定性。

(1)水平土压应力计算：作用于挡墙墙背上的水平土压应力σhi，为墙后填料和墙顶面以上荷载所产生的水平土压应力之和，即σhi=σh1i+σh2i。

σh1i =kirhi σh2i = kirh当hi≤6 m时，ki=k0(1- hi/6)+ka hi/6 hi>6 m时，ki= ka式中 ki—加筋体内深度hi处土压力系数k0—静止土压力系数，k0=1-sinФka—静止土压力系数，ka=tｇ²(45º-Ф/2)hi——第i单元结点至加筋体顶面垂直距离（m）。

加筋挡土墙技术对高边坡处理工程的稳定性有极大帮助，加筋挡土墙技术可以增加拉筋和填料之间的摩擦力来加大高边坡的摩擦力，保证土体不会移动，由此来提高高边坡的稳定性。

因此加筋挡土墙技术在高边坡处理工程建设中被广泛应用。

一、高边坡加筋挡土墙的设计内容１.墙身。

加筋土挡土墙的拉筋的横向间距为0.5～1.0ｍ，最大不超过1.5ｍ，竖向间距为0.25～0.75ｍ。

前面构件（面板）与拉筋之间可通过连接件（如螺栓、锚头、销钉等）或其他方式（如咬口、焊接、胶合等）连接起来。

２.基础。

施工地基被分为两种：一种是土质地基，一种是岩石地基。

这两种地基进行处理的方法是不同的。

首先来说土质地基，如果实在没有水流冲刷的正常情况下基地埋设深度应在天然地面以下的半米以上，如果是受水流冲刷的情况下，基地埋设深度就要在冲刷线一下１米以外。

对于岩石地基来说，要先将表面的风化层清理掉，然后进行基地埋设。

如果墙趾前地面横坡较大，在基地埋设到岩石层一定深度的同时要留有襟边的宽度，以保证墙趾前地基剪切的完整。

在地基中如果有软土层的存在，若埋深很浅就要换一个位置进行基地埋设，若埋深很深就施打ＣＦＧ桩或水泥搅拌桩，这样是为了保证基底地基有足够的承载能力。

３.填料。

填料作为加筋土体的主要材料，主要功能是用于产生摩擦力，通常采用透水和性能较好的碎石材料和沙砾。

为了能够增加填料和拉筋之间的摩擦力，要尽量选择饱水内摩擦角超过２５°的砂砾材料。

选择材料时最大颗粒不能大于２５ｃｍ，颗粒粒径超过１５ｃｍ的比例不能高于２５％。

选用聚丙烯土工带填料，不能包含碳酸钠、氯化钙、硫化物、铁离子和锰、铜等化学物质，避免各类化学物质导致聚丙烯土工带出现溶解和老化。

４.沉降缝。

有时候地基会有部分沉降的现象发生，这种现象对墙体会产生不好的影响。

所以针对这一问题采取的措施是在墙高和地基性质突变位置设置两到三厘米宽的沉降缝。

在非岩石地基的区域沉降缝之间的间隔距离是１０米到１５米之间；而在岩石地基的区域沉降缝的间隔距离可以适当的加大。

加筋土挡土墙的适用范围说到加筋土挡土墙，很多人第一反应就是那种看起来很“硬核”的东西，嗯，给人一种很坚固、很“稳”的感觉。

它并不只是长得硬邦邦的这么简单，背后有很多设计和考量，不是大家想象中的那么高冷。

你知道，它的适用范围可是挺广的，远不止那些大坝、河堤这种常见的地方。

咱们今天就聊聊它到底能派上什么用场，看看它到底是怎么在生活中给大家带来便利的。

加筋土挡土墙这个东西，简单来说，就是用加筋土来支撑的墙体。

加筋土？说白了就是把普通的土，加入一些强度高的材料，比如钢筋、塑料带之类的，给土壤增添了不少“力气”。

想象一下，你拿一块土，单靠它的力量站着肯定会“垮”，但你加点儿筋进去，它就能撑得住大风大浪。

所以，加筋土挡土墙就是用这种方法把墙体的稳定性和强度提升了。

你能想象吗？那可比咱们夏天打篮球，拿个破篮框投篮强多了。

讲到它的适用范围，咱们先说说那种高差大的地方，像山坡或者一些需要支撑土体的地方。

比如，你家那块地本来就是山坡上的一部分，地势一不小心就开始滑坡，结果一整块地都变成了泥潭，这时候，如果能有一面加筋土挡土墙，那可就完美了。

它可以有效阻止土体滑动，还能避免发生灾难性的崩塌。

像这种地方，本来土壤不太稳定，需要防止发生滑坡或者泥石流，加筋土挡土墙就是你最好的选择。

你要是再让它带上点绿植、花花草草，风景可不止是“稳”字了，简直是美得不要不要的。

然后，咱们说说城市里那些高低不平的土地，像是一些城市建设的工地，这种地方的土地经常需要整平，保证工程的顺利进行。

尤其是当工程需要在这些高差很大的地方进行基础建设时，加筋土挡土墙可是得帮忙的。

它能有效防止施工期间地面出现沉降、变形等问题，保障工地上各种设备的安全。

再说了，谁都不希望施工现场一不小心就“冒出”一堆大坑，对吧？挡土墙就是个靠谱的“守门员”，它不吭声，但一直站在那儿，确保安全。

这种墙体的造价可比传统的混凝土墙便宜不少。

你要知道，混凝土墙虽然也很稳，但那玩意儿造起来可不便宜，不仅材料贵，施工也麻烦。

加筋土挡土墙施工工法加筋土挡土墙施工工法一、前言加筋土挡土墙是一种常见的挡土结构，其施工工法直接影响工程质量和工期。

本文将介绍加筋土挡土墙施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者了解该工法的具体内容和实际应用。

二、工法特点加筋土挡土墙施工工法的特点如下：1. 结构简单、施工方便：该工法采用土壤和钢筋的结合方式，施工简单快捷。

2. 抗滑性强：通过在土体中加入钢筋和其他增强材料，提高挡土墙的抗滑性能，增强结构的稳定性。

3. 耐久性好：使用符合要求的材料制作加筋土挡土墙，能够有效提高结构的耐久性和使用寿命。

4. 对地基适应性强：加筋土挡土墙适用于各种土质和地基条件，具有较强的适应性。

5. 施工周期短：相比传统的挡土墙结构，采用加筋土挡土墙施工工法可以缩短施工周期，提高工程进度。

三、适应范围加筋土挡土墙适用于以下场合：1. 需要挡土的地方，如高坡地、山区、河道等。

2. 需要保护地下设施的地方，如基坑、地下室等。

3. 对地基要求较高的地方，如软土、淤泥等。

4. 地震烈度较高的地区，加筋土挡土墙能够增强结构的抗震性能。

四、工艺原理加筋土挡土墙的工艺原理主要包括以下几个方面：1. 土体稳定性：通过在土体中加入钢筋和其他增强材料，提高土体的抗滑性能和稳定性。

2. 荷载传递性：通过合理设计和布置钢筋，将荷载均匀传递到土体中，增加土体的承载能力。

3. 水分平衡性：加筋土挡土墙在施工过程中需要合理控制水分含量，以保证土体的稳定性和强度。

五、施工工艺加筋土挡土墙的施工工艺包括以下几个阶段：1. 地基处理：根据实际情况进行地基的平整和加固等处理工作。

2. 围桩施工：根据设计要求设置围桩，以提高挡土墙的稳定性。

3. 钢筋布置：根据设计要求将钢筋布置在挡土墙内，并采取预埋或现浇等方式固定。

4. 试块制作：根据设计要求制作试块，并进行适度养护。

加筋土挡土墙施工方案一、加筋土挡土墙简介加筋土挡土墙是利用加筋土技术修建的一种支挡结构物.加筋土具有一定柔性,能适应一定变形。

加筋土挡土墙是通过筋带与填土之间的摩擦作用，改善土体的变形条件和提高土体的变形性能，从而达到加固、稳定土体的目的。

加筋土挡土墙是由填料和铺设在填料中的筋带（或筋网）以及墙面板三部分组成的复合结构。

具体结构组成如下图所示。

用矩形槽板，有两种不同长度（1.5米和1.0米）的,其中以1.5米长的面板为主板,1.0米长面板辅助调整安装。

加筋土为合格填料，粒径不宜大于填料压实厚度的2/3，且最大粒径不得大于15cm。

应易于填筑和压实，与筋带之间能产生足够的摩擦力，对筋带材料无腐蚀性，且水稳性好。

筋带为CAT30020B钢塑复合拉筋带，宽A 30mm，厚A 2mm，极限抗拉强度。

L A 150Mpa，延伸率03%。

二、加筋土挡土墙施工工艺1、加筋土挡土墙施工工艺流程图2、加筋挡土墙施工工艺详解(1)由测量人员根据设计，实地放线，确定加筋挡土墙基础位置。

(2)开挖基坑，排除地下水，并且做好防水工作。

保证基坑宽度足够，基底承载力达到设计要求。

经监理工程师认可后方可进行下道工序。

(3)砌筑乂7.5浆砌片石基础。

(4)施工C25钢筋混凝土地梁。

须注意，地梁每隔3米应设一泄水孔，用g0mm 的PVC管预埋。

(5)第一层面板的安装。

安装时一律用经纬仪定位,挂线操作。

A、在安装第一层面板前，在干净的地梁基础顶面，准确划出面板外缘线，曲线段应适当加密控制点。

然后在确定的外缘线上定点并进行水平测量，按板长划线分割，整平板基座。

B、安装面板可从墙端和沉降缝两侧开始，采用适当的吊装设备或人工抬运，吊线安装就位。

安装时单块面板倾斜度一般可内倾1%左右，作为填料压实时面板在侧向压力作用下的变形值。

任何情况下严禁面板外倾。

C、面板安砌时用M7.5砂浆砌筑找平，同层相邻面板水平误差不大于10mm，轴线偏差为为每20延长米不超过10mm。
