通信技术• Communications Technology28 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】TD-LTE 系统 多天线技术 应用研究LTE 是一种移动宽带网络标准，它是在3GPP 定义下产生的。
多天线（MIMO ）技术最早由国外学者Marconi 于1908年提出，该技术能够通过利用多天线对信道衰弱进行相应的抑制，其中信道的容量与天线的数量成正比。
无线通信相关技术不断发展，多天线技术在TD-LTE 系统中得到广泛应用。
多天线（MIMO ）技术有丰富的传输模式，对系统容量和小区的峰值速率能有效提高。
MIMO 系统能加倍增加信道的容量，保障信号传输的稳定性，并极大提高频谱的利用率。
针对LTE 存在的高传输速率特点，多天线技术在LTE 网络系统的建设中会发挥出重要的作用。
1 TD-LTE多天线（MIMO）技术概念和相应原理1.1 TD-LTE多天线（MIMO）技术相关概念对于LTE 系统而言，其能够改善小区边缘用户系统的相关性能，将多天线技术应用到LTE 系统中，空间维度资源能够得到充分的利用，相关发射功率和带宽在不受到改变的情况下，无线通信系统的传输容量可以得到成倍的提高。
对于多天线技术而言，其包含了天线分集、空间复用和波束赋型等三种应用技术，通过在无线通信系统中使用大规模的多天线（MIMO ）技术，可以有效提高空间的分辨率，能够对各类资源进行深度挖掘，涉及维度更加广泛。
同时，多天线技术能够有效提高天线接收端的信噪比，从而达到更好的网络覆盖效果，天线分集和波束赋型技术发挥了重要的作用。
通过使用多天线技术中的空间复用技术，还能够有效提高小区的吞吐率和峰值速率，在特定的环境下空间复用技术还能够提高数据的速率。
通过将多天线（MIMO ）技术应用到LTE 通信系统中，能够有效保证LTE 系统的高峰值速率和高频谱效率。
个人也是学习中，算不上高手，说下我的理解：1、最早的多天线技术出现在接收端多天线接收，由于在接收端有多天线，可以形成多条接收通道,从而可以对抗无线信道的深度衰落，显然嘛：多条接收通道同时处于深度衰落的可能性肯定是小于单条接收通道处于深度衰落的可能性，这样就能改善传输质量，提高无线传输的可靠性。
这种技术又叫“收分集”技术，可以应用在基站或手机侧，而且显然由于不涉及到互操作，所以也不用标准化。
从而最先在无线系统中使用。
因为不用标准化，所以在LTE中我们就没有看到这方面的内容。
2、“收分集”技术的应用又给了人们启发：如果手机接收端部署多天线，显然对手机的成本和复杂度是有提高的。
能否把多天线部署在发射端来提高接收端的信道可靠性呢？这样一来：手机只用单个天线，复杂度和成本都在基站一侧，由系统侧承担，岂不乐哉?然而问题随之而来：如果发射端单纯的用多天线发射相同的数据流，它们实际上是相互干扰的，不但起不了分集的作用，而且可能会相互抵消！要多天线发射起到提供增益，而不相互打架，就需要特别的信号处理技术。
(以下都两天线发射为例，H表示复数的共轭,exp()表示一个复数，）牛人1: Alamouti天线1发射{x1, x2, .......}天线2发射{-H(x2),H(x1), .......}这种发射编码方案相当于在形成2个正交的信道(为啥？)，从而可以提高传输可靠性这种发射编码方案被用在LTE中就是Mode 2“发射分集”方案牛人2: 无名天线1发射{x1, x2, .......}天线2发射{x1*exp(b1),x2*exp(b2), .......}这种发射编码方案天线1正常发射，天线2把数据加上一个大的相位偏移后再发射相当于在信道中人为造成多径效应(为啥？)，从而可以提高传输可靠性这种发射编码方案被用在LTE中就是CDD“分集”方案，LTE中CDD不单独使用，只和空间复用技术结合在一起使用。
牛人3: 无名天线1发射{x1, x2, .......}天线2发射{x1*exp(B1),x2*exp(B2), .......}这种发射编码方案天线1正常发射，天线2把数据加上一个相位偏移后再发射。

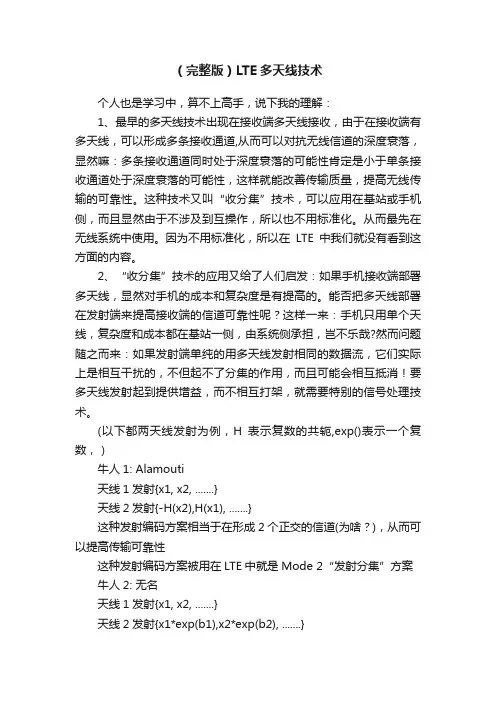

（完整版）LTE多天线技术个人也是学习中，算不上高手，说下我的理解：1、最早的多天线技术出现在接收端多天线接收，由于在接收端有多天线，可以形成多条接收通道,从而可以对抗无线信道的深度衰落，显然嘛：多条接收通道同时处于深度衰落的可能性肯定是小于单条接收通道处于深度衰落的可能性，这样就能改善传输质量，提高无线传输的可靠性。
这种技术又叫“收分集”技术，可以应用在基站或手机侧，而且显然由于不涉及到互操作，所以也不用标准化。
从而最先在无线系统中使用。
因为不用标准化，所以在LTE中我们就没有看到这方面的内容。
2、“收分集”技术的应用又给了人们启发：如果手机接收端部署多天线，显然对手机的成本和复杂度是有提高的。
能否把多天线部署在发射端来提高接收端的信道可靠性呢？这样一来：手机只用单个天线，复杂度和成本都在基站一侧，由系统侧承担，岂不乐哉?然而问题随之而来：如果发射端单纯的用多天线发射相同的数据流，它们实际上是相互干扰的，不但起不了分集的作用，而且可能会相互抵消！要多天线发射起到提供增益，而不相互打架，就需要特别的信号处理技术。
(以下都两天线发射为例，H表示复数的共轭,exp()表示一个复数，）牛人1: Alamouti天线1发射{x1, x2, .......}天线2发射{-H(x2),H(x1), .......}这种发射编码方案相当于在形成2个正交的信道(为啥？)，从而可以提高传输可靠性这种发射编码方案被用在LTE中就是Mode 2“发射分集”方案牛人2: 无名天线1发射{x1, x2, .......}天线2发射{x1*exp(b1),x2*exp(b2), .......}这种发射编码方案天线1正常发射，天线2把数据加上一个大的相位偏移后再发射相当于在信道中人为造成多径效应(为啥？)，从而可以提高传输可靠性这种发射编码方案被用在LTE中就是CDD“分集”方案，LTE中CDD不单独使用，只和空间复用技术结合在一起使用。

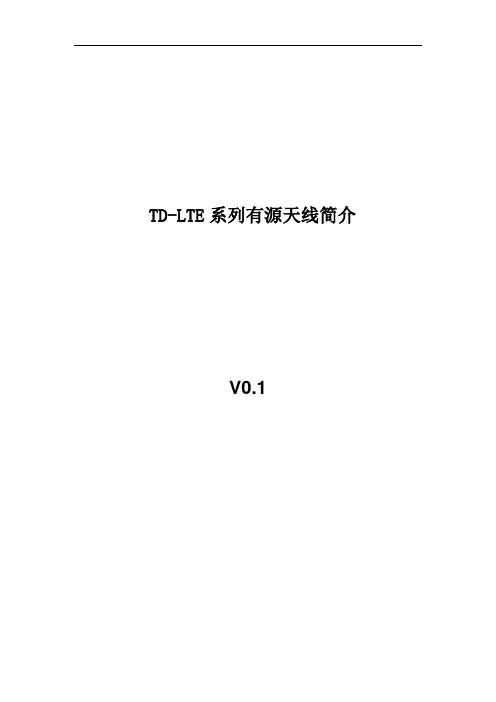

TD-LTE系列有源天线简介V0.1第一章系统概述摘要本章主要从系统角度，对本系列产品作一般介绍，包括应用范围、基本工作原理、产品特点及主要技术指标等内容。
1.1 概述TD-LTE系列有源天线是一种利用单根馈线实现双流MIMO的TD-LTE的室内覆盖设备，简化了LTE的双流信号覆盖时的大量的馈线安装工作，并可兼容借用原有室内覆盖布线进行覆盖，大大节省工程施工成本。
1.2 工作原理简介TD-LTE系列有源天线分布系统主要由三部分组成：有源合路器（MU）、有源双极化天线（RU）、同轴远程馈电电源组成。
利用原有的射频分布系统实现TD-LTE信号的双流MIMO，如图1-1所示。
图1-1有源合路器通过获取来自TD-LTE设备RRU的2*2的MIMO信号，其中一路TD-LTE信号接入到有源天线系统近端机（有源合路器），经过近端机放大、变频后接入多合路器系统与基站另一路TD-LTE信号合路；合路后RRU的2*2的MIMO信号通过射频分布系统馈线传输，最后在远端机（有源双极化天线）通过分频器将两路信号分开，并将在近端变频的一路TD-LTE的信号进行再次变频，恢复成原始的TD-LTE的射频信号，通过有源天线有源支路端覆盖，另一路未经变频的信号经过滤波后进入有源天线的无源旁路端覆盖。
有源天线分别接收TD-LTE覆盖区终端的上行信号，其中一路在经过有源天线端通过低噪声放大之后做变频处理后，与另外一路上行信号进行合路，并在射频分布系统馈线传输，最后通过在有源天线系统近端机（有源合路器端）进行反变频恢复信号，分别输出给不同的RRU。
其他非TD-LTE制式信号，可直接合路接入有源天线系统近端机（有源合路器端）旁路端口，合路后的信号经过多合路器后进入射频分布系统馈线传输，最后进入有源天线的无源旁路端覆盖。
图1-2 系统安装示意图1.3 技术特点●良好的系统性能，支持多种制式接入覆盖，减低建设成本。
●全部采用模块化结构，可靠性高，易于维修●采用TCP/IP及MODEM接口，为产品提供了两种远程监控通道●采用远程馈电技术，解决远端取电难题。
