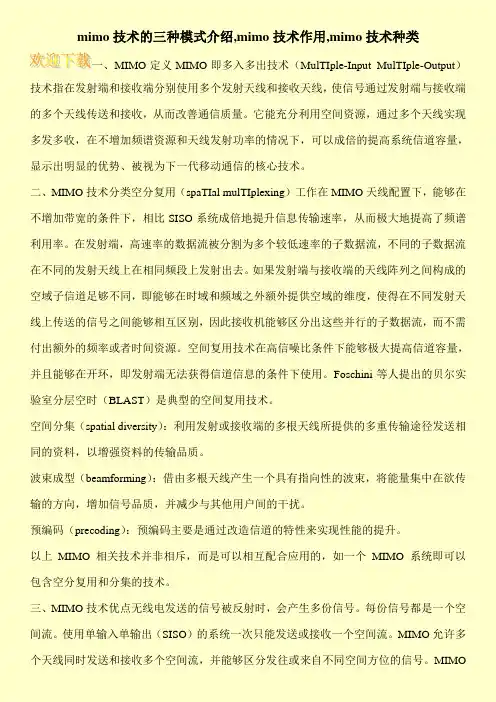

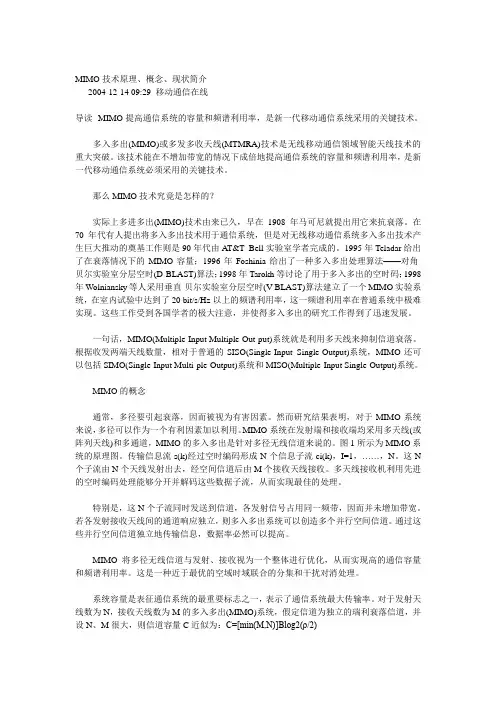

mimo技术的三种模式介绍,mimo技术作用,mimo技术种类一、MIMO定义MIMO即多入多出技术（MulTIple-Input MulTIple-Output）技术指在发射端和接收端分别使用多个发射天线和接收天线，使信号通过发射端与接收端的多个天线传送和接收，从而改善通信质量。

它能充分利用空间资源，通过多个天线实现多发多收，在不增加频谱资源和天线发射功率的情况下，可以成倍的提高系统信道容量，显示出明显的优势、被视为下一代移动通信的核心技术。

二、MIMO技术分类空分复用（spaTIal mulTIplexing）工作在MIMO天线配置下，能够在不增加带宽的条件下，相比SISO系统成倍地提升信息传输速率，从而极大地提高了频谱利用率。

在发射端，高速率的数据流被分割为多个较低速率的子数据流，不同的子数据流在不同的发射天线上在相同频段上发射出去。

如果发射端与接收端的天线阵列之间构成的空域子信道足够不同，即能够在时域和频域之外额外提供空域的维度，使得在不同发射天线上传送的信号之间能够相互区别，因此接收机能够区分出这些并行的子数据流，而不需付出额外的频率或者时间资源。

空间复用技术在高信噪比条件下能够极大提高信道容量，并且能够在开环，即发射端无法获得信道信息的条件下使用。

Foschini等人提出的贝尔实验室分层空时（BLAST）是典型的空间复用技术。

空间分集（spatial diversity）：利用发射或接收端的多根天线所提供的多重传输途径发送相同的资料，以增强资料的传输品质。

波束成型（beamforming）：借由多根天线产生一个具有指向性的波束，将能量集中在欲传输的方向，增加信号品质，并减少与其他用户间的干扰。

预编码（precoding）：预编码主要是通过改造信道的特性来实现性能的提升。

以上MIMO 相关技术并非相斥，而是可以相互配合应用的，如一个MIMO 系统即可以包含空分复用和分集的技术。

三、MIMO技术优点无线电发送的信号被反射时，会产生多份信号。

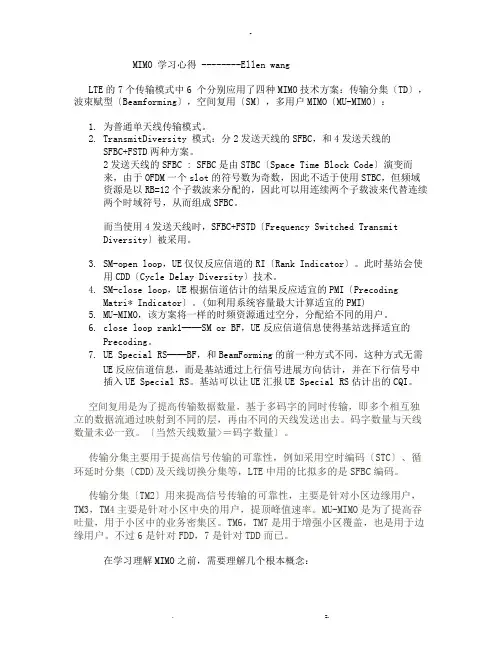

MIMO 学习心得 --------Ellen wangLTE的7个传输模式中6 个分别应用了四种MIMO技术方案：传输分集〔TD〕，波束赋型〔Beamforming〕，空间复用〔SM〕，多用户MIMO〔MU-MIMO〕：1.为普通单天线传输模式。

2.TransmitDiversity 模式：分2发送天线的SFBC，和4发送天线的SFBC+FSTD两种方案。

2发送天线的SFBC : SFBC是由STBC〔Space Time Block Code〕演变而来，由于OFDM一个slot的符号数为奇数，因此不适于使用STBC，但频域资源是以RB=12个子载波来分配的，因此可以用连续两个子载波来代替连续两个时域符号，从而组成SFBC。

而当使用4发送天线时，SFBC+FSTD〔Frequency Switched TransmitDiversity〕被采用。

3.SM-open loop，UE仅仅反应信道的RI〔Rank Indicator〕。

此时基站会使用CDD〔Cycle Delay Diversity〕技术。

4.SM-close loop，UE根据信道估计的结果反应适宜的PMI〔PrecodingMatri* Indicator〕。

(如利用系统容量最大计算适宜的PMI)5.MU-MIMO，该方案将一样的时频资源通过空分，分配给不同的用户。

6.close loop rank1——SM or BF，UE反应信道信息使得基站选择适宜的Precoding。

7.UE Special RS——BF，和BeamForming的前一种方式不同，这种方式无需UE反应信道信息，而是基站通过上行信号进展方向估计，并在下行信号中插入UE Special RS。

基站可以让UE汇报UE Special RS估计出的CQI。

空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去。

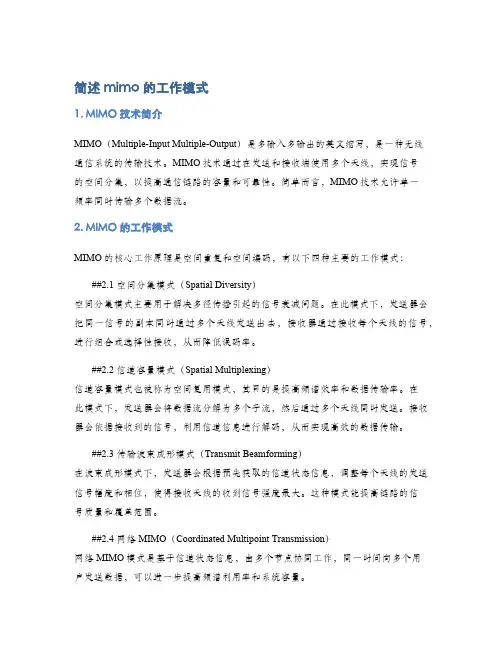

简述mimo的工作模式1. MIMO技术简介MIMO（Multiple-Input Multiple-Output）是多输入多输出的英文缩写，是一种无线通信系统的传输技术。

MIMO技术通过在发送和接收端使用多个天线，实现信号的空间分集，以提高通信链路的容量和可靠性。

简单而言，MIMO技术允许单一频率同时传输多个数据流。

2. MIMO的工作模式MIMO的核心工作原理是空间重复和空间编码，有以下四种主要的工作模式：##2.1 空间分集模式（Spatial Diversity）空间分集模式主要用于解决多径传播引起的信号衰减问题。

在此模式下，发送器会把同一信号的副本同时通过多个天线发送出去，接收器通过接收每个天线的信号，进行组合或选择性接收，从而降低误码率。

##2.2 信道容量模式（Spatial Multiplexing）信道容量模式也被称为空间复用模式，其目的是提高频谱效率和数据传输率。

在此模式下，发送器会将数据流分解为多个子流，然后通过多个天线同时发送。

接收器会依据接收到的信号，利用信道信息进行解码，从而实现高效的数据传输。

##2.3 传输波束成形模式（Transmit Beamforming）在波束成形模式下，发送器会根据预先获取的信道状态信息，调整每个天线的发送信号幅度和相位，使得接收天线的收到信号强度最大。

这种模式能提高链路的信号质量和覆盖范围。

##2.4 网络 MIMO（Coordinated Multipoint Transmission）网络MIMO模式是基于信道状态信息，由多个节点协同工作，同一时间向多个用户发送数据，可以进一步提高频谱利用率和系统容量。

3. MIMO的发展和应用MIMO技术作为现代无线通信系统的重要技术之一，已广泛应用于无线局域网、蜂窝移动通信、无线传感网络等领域。

随着科技的不断进步，MIMO技术还有望在未来的5G甚至6G通信系统中发挥重要作用。

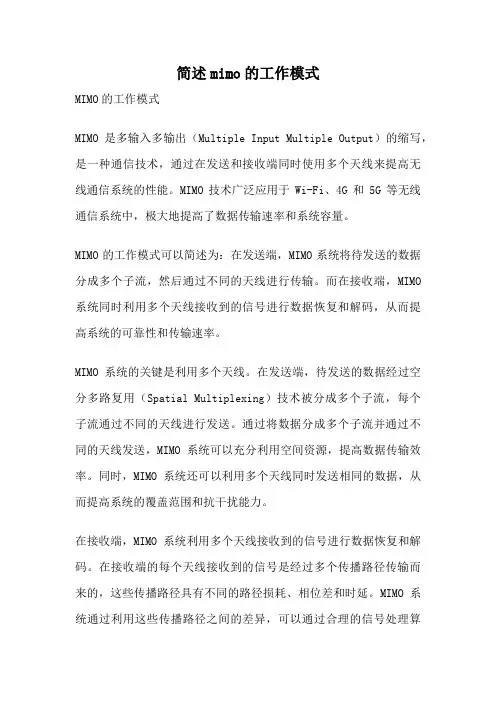

简述mimo的工作模式MIMO的工作模式MIMO是多输入多输出（Multiple Input Multiple Output）的缩写，是一种通信技术，通过在发送和接收端同时使用多个天线来提高无线通信系统的性能。

MIMO技术广泛应用于Wi-Fi、4G和5G等无线通信系统中，极大地提高了数据传输速率和系统容量。

MIMO的工作模式可以简述为：在发送端，MIMO系统将待发送的数据分成多个子流，然后通过不同的天线进行传输。

而在接收端，MIMO 系统同时利用多个天线接收到的信号进行数据恢复和解码，从而提高系统的可靠性和传输速率。

MIMO系统的关键是利用多个天线。

在发送端，待发送的数据经过空分多路复用（Spatial Multiplexing）技术被分成多个子流，每个子流通过不同的天线进行发送。

通过将数据分成多个子流并通过不同的天线发送，MIMO系统可以充分利用空间资源，提高数据传输效率。

同时，MIMO系统还可以利用多个天线同时发送相同的数据，从而提高系统的覆盖范围和抗干扰能力。

在接收端，MIMO系统利用多个天线接收到的信号进行数据恢复和解码。

在接收端的每个天线接收到的信号是经过多个传播路径传输而来的，这些传播路径具有不同的路径损耗、相位差和时延。

MIMO系统通过利用这些传播路径之间的差异，可以通过合理的信号处理算法将多个接收到的信号进行解码和恢复，从而提高系统的可靠性和传输速率。

除了空分多路复用技术，MIMO系统还可以利用空间分集（Spatial Diversity）技术提高系统性能。

空间分集技术通过在发送端利用多个天线发送相同的数据，在接收端接收到的多个信号之间进行比较和组合，从而减小信号的多径衰落效应，提高系统的抗干扰能力和传输可靠性。

MIMO的工作模式是通过在发送和接收端同时利用多个天线，利用空分多路复用和空间分集技术来提高无线通信系统的性能。

MIMO技术的应用使得无线通信系统可以在相同的频谱资源下传输更多的数据，提高系统的容量和传输速率。

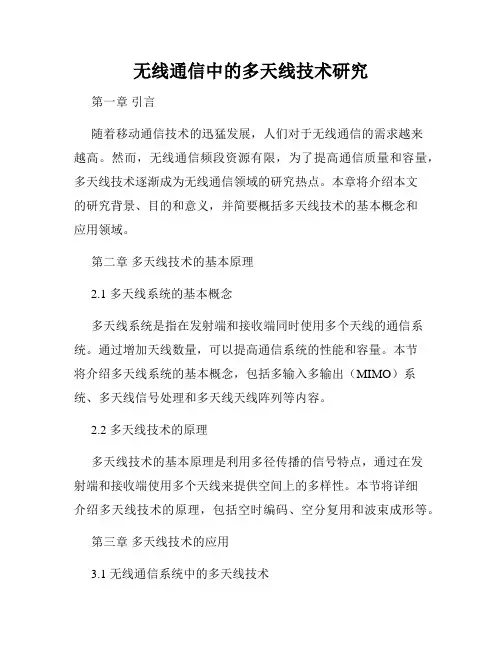

无线通信中的多天线技术研究第一章引言随着移动通信技术的迅猛发展，人们对于无线通信的需求越来越高。

然而，无线通信频段资源有限，为了提高通信质量和容量，多天线技术逐渐成为无线通信领域的研究热点。

本章将介绍本文的研究背景、目的和意义，并简要概括多天线技术的基本概念和应用领域。

第二章多天线技术的基本原理2.1 多天线系统的基本概念多天线系统是指在发射端和接收端同时使用多个天线的通信系统。

通过增加天线数量，可以提高通信系统的性能和容量。

本节将介绍多天线系统的基本概念，包括多输入多输出（MIMO）系统、多天线信号处理和多天线天线阵列等内容。

2.2 多天线技术的原理多天线技术的基本原理是利用多径传播的信号特点，通过在发射端和接收端使用多个天线来提供空间上的多样性。

本节将详细介绍多天线技术的原理，包括空时编码、空分复用和波束成形等。

第三章多天线技术的应用3.1 无线通信系统中的多天线技术多天线技术在无线通信系统中有广泛的应用，可以提高信号的传输速率和可靠性。

本节将介绍多天线技术在4G、5G等无线通信系统中的应用，包括空间复用、干扰消除和功率控制等。

3.2 多天线技术在物联网中的应用物联网是未来发展的一个重要领域，多天线技术在物联网中也有着重要的应用价值。

本节将介绍多天线技术在物联网中的应用场景和优势，包括智能家居、智能交通和智慧城市等方面。

第四章多天线技术研究的挑战和前景4.1 多天线技术研究面临的挑战多天线技术的研究虽然取得了很大的突破，但仍然面临着很多挑战。

本节将介绍多天线技术研究面临的主要挑战，包括天线设计、干扰管理和算法复杂性等方面。

4.2 多天线技术的发展前景多天线技术具有巨大的发展潜力，可以提高无线通信系统的性能和容量。

本节将展望多天线技术的发展前景，包括6G、物理层安全和无线电频谱利用效率等方面。

第五章结论本文总结了无线通信中的多天线技术的研究现状和应用领域，阐述了多天线技术的基本原理和发展趋势。

浅析LTE 系统的多天线技术摘要：多天线技术能够在不增加带宽的条件下，大幅提高系统容量和链路可靠性，因而成为LTE 的关键技术之一。

多天线技术性能不仅取决于空时信号处理，天线本身的指标也很大程度上影响其网络部署。

LTE的多天线技术包含了分集、空间复用和波束赋形技术。

与之相对应，LTE规定了8种传输模式。

文章介绍了多天线技术的分类，对TM3与TM7的切换做了简要分析，探讨了波束赋形与发送分集的性能对比。

关键词：LTE；多天线；传输模式；波束赋形1 LTE多天线技术的分类在下行链路，LTE的多天线发送方式可分为发射分集、空间复用和波束赋形等传输模式。

1.1发射分集发射分集方案有多种实现方法，例如延迟发射分集、循环延迟发射分集、切换发射分集、空时（频）编码等；LTE标准中采用空频编码（SFBC）作为两天线端口的发射分集方案、4天线端口的发射分集方案为SFBC+FSTD（空频编码+频率切换发射分集）。

其中，两天线端口的发射分集方案- 空频编码SFBC：待发送信息经过星座映射后，以两个符号为单位进入空频编码器。

在第一个频率（子载波），天线端口1传输符号c1，天线端口2传输符号c2；在另一个子载波上，天线端口1与天线端口2分别传输符号- c2与c1。

两天线端口的SFBC发射机结构如图1所示。

4天线端口的发射分集方案- SFBC+FSTD：在FSTD中，发射天线按照不同的子载波进行切换，不同的天线支路使用不同的子载波集合进行发送，减小了子载波之间的相关性，使等效信道产生了频率选择性。

SFBC+FSTD方案将待传输的数据符号以4个为一组进行编码操作，记为c1、c2、c3、c4，这4个符号按照表1所示的关系映射到子载波0、1、2、3和天线端口0、1、2、3上。

在子载波0和1上，天线端口0和2传输数据，端口1和3不传输数据；类似的，子载波2和3上，天线端口1和3传输数据，端口0和2不传输数据。

子载波0与1、2与3构成了两个子载波组，天线端口0与2、1与3构成了两个天线组，两个天线组使用不同的子载波，形成FSTD。

MIMO基本原理介绍课程目标：●了解MIMO的基本概念●了解MIMO的技术优势●理解MIMO传输模型●了解MIMO技术的典型应用目录第1章系统概述 (1)1.1 MIMO基本概念 (1)1.2 LTE系统中的MIMO模型 (2)第2章 MIMO基本原理 (5)2.1 MIMO系统模型 (5)2.2 MIMO系统容量 (6)2.3 MIMO关键技术 (7)2.3.1 空间复用 (7)2.3.2 空间分集 (9)2.3.3 波束成形 (13)2.3.4 上行天线选择 (14)2.3.5 上行多用户MIMO (15)第3章 MIMO的应用 (17)3.1 MIMO模式概述 (17)3.2 典型应用场景 (19)3.2.1 MIMO部署 (19)3.2.2 发射分集的应用场景 (21)3.2.3 闭环空间复用的应用场景 (22)3.2.4 波束成形的应用场景 (23)第4章 MIMO系统性能分析 (25)4.1 MIMO系统仿真结果分析 (25)4.2 MIMO系统仿真结果汇总 (27)第1章系统概述知识点MIMO基本概念LTE系统中的MIMO模型1.1 MIMO基本概念多天线技术是移动通信领域中无线传输技术的重大突破。

通常，多径效应会引起衰落，因而被视为有害因素，然而，多天线技术却能将多径作为一个有利因素加以利用。

MIMO (Multiple Input Multiple output：多输入多输出)技术利用空间中的多径因素，在发送端和接收端采用多个天线，如下图所示，通过空时处理技术实现分集增益或复用增益，充分利用空间资源，提高频谱利用率。

图 1.1-1 MIMO系统模型总的来说，MIMO技术的基础目的是：●提供更高的空间分集增益：联合发射分集和接收分集两部分的空间分集增益，提供更大的空间分集增益，保证等效无线信道更加“平稳”，从而降低误码率，进一步提升系统容量；●提供更大的系统容量：在信噪比SNR足够高，同时信道条件满足“秩>1”，则可以在发射端把用户数据分解为多个并行的数据流，然后分别在每根发送天线上进行同时刻、同频率的发送，同时保持总发射功率不变，最后，再由多元接收天线阵根据各个并行数据流的空间特性，在接收机端将其识别，并利用多用户解调结束最终恢复出原数据流。
