2017中考电功率计算题汇编

2017年中考题电功率计算专题21、如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A．（不考虑温度对灯泡电阻的影响），求：（1）电源电压U；（2）灯泡的阻值；（3）电路中消耗的最大总功率与最小总功率之比．2、如图11所示，电源电压为9V恒定不变，小灯泡L标有“6V 3W”字样，滑动变阻器R1标有“20Ω 2A”字样，定值电阻R2=10Ω。

(1)只闭合开关S1，调节滑动变阻器的滑片P，使小灯泡恰好正常发光，求此时电流表的示数和滑动变阻器接入电路的电阻值。

(2)把滑动变阻器的滑片P移至b端，只闭合开关S2、S3，求R1两端的电压和10s内电流通过定值电阻R2产生的热量。

3、如图19所示为某电烤箱的铭牌，高温档额定功率模糊不清。

图20虚线内所示是电烤箱内部的简化电路图。

R1和R2均为电热丝，R2=72.6Ω。

电烤箱开关接1时是低温档，接2时是高温档。

求：(1)电烤箱在低温档正常工作10min电流做的功；(2)R1的阻值；(3)在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kWh”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压。

4、下表是手机充电过程中某些时段相关数据充电时间A阶段0—5minB阶段5min-10min……D阶段80min—85min数据线两端电压U/V5.04.5……5.0流经数据线的电流I/A4.44.0……数据线和手机的总功率P/W22.018.0……2.5（1）求0---10min数据线和手机消耗的总电能。

（2）求D阶段流经数据线的电流。

（3）充电过程数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多。

（4）智能手机的“近场通讯”、“蓝牙”功能分别使用、这两个波段的电磁波进行通讯。

2017年物理中考试题分类选编电功率一、选择题:1. （2017重庆A）如图所示的电路中, 电源电压恒为4.5 V, 灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响）, 滑动变阻器R最大阻值为50Ω, 电压表量程为“0～3V”, 电流表量程为“0～0.6A”. 在电路安全的情况下, 下列说法正确的是（）A．将滑片P移到R的最左端, 闭合开关S、S1, 电压表读数超过量程B. 灯泡L正常发光时的电阻值为7.5ΩC. 只闭合开关S, 该电路的最大功率是2.7 WD. 只闭合开关S, 滑动变阻器的取值范围是0～18Ω2．（2017自贡）计算电流通过电风扇产生的热量, 下面公式选用正确的是（）A. UItB. U2t/ RC. I2RtD. 前面三个都可以3．（2017自贡）如图所示的电路中, 电源电压保持不变, 闭合开关S后, 将滑动变阻器R的滑片向左移动, 在此过程中（）A. 电流表示数变小B. 灯泡L亮度变亮C. 电压表示数变大D. 电路消耗的总功率变大4. （2017眉山）如图所示, 电源电压为6V且保持不变, R0=30Ω, 滑动变阻器的规格为“20Ω 1A”, 电流表的量程为“0～0.6A”, 小灯泡上标有“3V 1.5W”字样. 不考虑灯丝电阻变化, 并保证电路安全, 则（）A．当S闭合, S1、S2都断开时, 滑动变阻器接入电路的阻值范围是4Ω～20ΩB. 当S闭合, S1.S2都断开时, 电路消耗最大功率是3.6WC. 当S、S1.S2都闭合时, 电路消耗的总功率最小值为2.4WD. 当S、S1、S2都闭合时, 滑动变阻器接入电路的最小阻值是15Ω5．（2017威海）如图所示．电源电压为4.5V, 电流表量程为“0～0.6A”, 滑动变阻器规格为“10Ω, 1A”, 小灯泡L标有“2.5V, 1.25W”（不考虑温度对灯丝电阻的影响）。

在保证通过小灯泡L的电流不超过恒定电流的情况下, 移动滑动变阻器的滑片, 下列选项正确的是（）A. 小灯泡的额定电流是0.6AB. 电流表的示数变化范围是0.3～0.5AC. 电压表的示数变化范围是0～3VD. 滑动变阻器连入电路的阻值变化范围是4～10Ω7. （2017临沂）如图是既能吹冷风又能吹热风的某品牌电吹风. 小明设计的该电吹风的简化电路图, 其中最合理的是（）A. B. C. D.8．（2017临沂）小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时, 发现一个灯泡较亮而另一个灯泡较暗, 则较亮的灯泡（）A. 电阻小B. 灯丝粗C. 电流大D. 功率大9. （2017临沂）如图所示电路的电源电压保持不变, 将滑动变阻器的滑片P从中点移向b端的过程中（）A. 灯泡变暗B. 电压表示数变大C. 电流表示数变小D. 电路总功率变小10. （2017聊城）如图所示电路, 电源电压保持不变, 闭合开关S后, 滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响）, 下列说法正确的是（）A. 电流表示数逐渐变小B. 电压表示数逐渐变大C. 滑动变阻器两端的电压逐渐变大D. 小灯泡的亮度逐渐变暗11．（2017聊城）如甲图所示的电路中, 电源电压为16V恒定不变。

2017年中考物理《电功率》试题汇编一、选择题1、1．（2017•上海）家用电能表抄见数所用的单位是（）A．千瓦B．千瓦时C．库仑D．伏特2、（2017•河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间3、（2017•扬州）下列用电器工作时，将电能全部转化为内能的是（）A ．电风扇B ．电水壶C ．电视机D ．微波炉4、（2017•云南）如图所示的四幅图中能说明将电能转化为机械能的是（）A ．钻木取火B ．水蒸气将塞子冲出C ．通电导体在磁场中受力D ．焦耳定律实验5、（2017•鄂尔多斯）小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680kW•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V6、（2017•山西）下列数据是小明对教室中相关物理量的估测，其中最接近实际的是（）A．室温约48℃B．一张理综答题卡的质量约500gC．门的高度约为4mD．一盏日光灯的额定功率约40W7、（2017•潍坊）某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态8、（2017•连云港）智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A．增大电池电压B．增加总功率C．减小总功率D．降低散热能力9、（2017•绵阳）电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对应安全电流）如选用（）A．甲B．乙C．丙D．丁10、（2017•河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为U2rC．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大11、（2017•福建）如图所示，将标有“3V 3W”的灯泡L标有“6V3W”的灯1和联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不泡L2串端的电压及通过L1的电流分别是（）变，则L1两A．3V 1A B．1.5V 1AC．3V 0.5A D．1.5V 0.5A12、（2017•西宁）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A．液晶电视机B．台式计算机C．家用空调D．电冰箱13、（2017•河池）如图所示，电源电压为12V且保持不变，R定值电阻，R21为为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R耗的电功率为1W；当滑片P移动至某一位置c时，电压2消表示数为4V，R耗的电功率为3.2W．下列说法正确的是（）1消A．滑片P在a点时，R1消耗的电功率为2WB．滑片P在b点时，R1消耗的电功率为0.6WC．滑片P在c点时，R2消耗的电功率为1.6WD．滑片P在c点时，电路消耗的总功率为4W14、（2017•兰州）甲、乙两灯分别标有“6V3W”和“6V6W”字样，先将两灯串再将两灯并联后接在同一电压联后接在电压为U的电路中，甲灯的功率为P1；两次灯泡均安全，忽略温度对灯丝电阻的影响，则下，乙灯的功率为P2．P1：P2为（）A．9：2B．2：9C．4：9D．1：9 15、（2017•昆明）某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝电阻为R2．将电电热丝给空气加热，得到热风，电动机线圈电阻为R1，吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（））③UI=P ④P＞Ⅰ2（R1+R2）①UI＞P ②P=I2（R1+R2A．①②B．②③C．①④D．③④16、（2017•眉山）如图所示，电源电压为6V且保持不变，R，滑动变阻0=30Ω器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（）A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω17、（2017•淮安）如图所示，曲线A、B分别是白炽灯Ll（220V l00W）、L2（220V 60W）实际测得的伏安特性图象．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为（）A．1：1B．l：2C．3：5D．3：818、（2017•临沂）小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大19、（2017•齐齐哈尔）如图所示是妈妈为子涵同学准备的营养早餐，下列说法不正确的是（）A．面包机内的电热丝工作时将电能转化为内能B．用吸管吸牛奶是利用了大气压强C．面包机工作时与厨房里的照明灯是并联的D．鸡蛋磕在桌子上蛋壳破裂，是因为桌子对鸡蛋的力大于鸡蛋对桌子的力20、（2017•潍坊）下列家用电器中，利用电流热效应工作的是（）A ．抽油烟机B ．电视机C ．电饭锅D ．电风扇21、（2017•巴彦淖尔）如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A．该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B．通过电阻R1和R2的电流相等C．通电一段时间后，右边U形管内液面的高度差比左边小D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的22、（2017•武汉）如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的23、（2017•株洲）一套死电风扇通电后电流I随时间t变化的图象如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1．后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2．忽略温度对电阻的影响，则（）A．Q1=Q2B．Q1＞Q2C．Q1＜Q2D．条件不足，无法比较Q1和Q2的大小24、（2017•自贡）计算电流通过电风扇产生的热量，下面公式选用正确的是（）A．UIt B．U2 R tC．I2Rt D．前面三个都可以25、（2017•长沙自主招生）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0WC．4.5V 1.0 W D．4.5V 1.8W26、（2017•永春县校级自主招生）额定电压都是110V，额定功率PA=100W，P B=40W 的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个（）A ．B ．C ．D ．27、（2017•虹口区一模）关于电功、电功率，下列说法中正确的是（）A．电流做功越多，电功率越大B．电流做功越快，电功越大C．用电器消耗电能越多，电功率越大D．用电器消耗电能越多，电功越大28、（2017•房山区一模）如图所示，下列电器设备工作时，将电能主要转化为内能的是（）A ．电视机B ．洗衣机C ．电风扇D ．电热水壶29、（2017•徐汇区一模）甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多30、（2017•句容市校级一模）下列家用电器中，正常工作一小时耗电接近1.2kW•h 的是（）A．空调B．家用排风扇C．电视机D．台灯31、（2017•南京二模）电风扇、白炽灯、电烙铁三个用电器上都标有“220V60W”字样，正常工作时，相同的时间电流做功（）A．电风扇最多B．白炽灯最多C．电烙铁最多D．三者一样多32、（2017•澄迈县一模）小吴家的电能表5月1日的读数如图甲，6月1日的读数如图乙，若电价为0.5元/度，则小吴家5月份的应交电费是（）A．33.95元B．27.75元C．30.62元D．277.5元33、（2017•祁阳县二模）王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5转，下列说法正确的是（）A．此电能表转盘每小时转过2500转B．电能表是测量电路中用电器功率的仪器C．此电能表所在电路的最大电功率为2200KW．D．电风扇的实际功率是100W34、（2017•海拉尔区模拟）某同学家电能表的表盘上标有“1600imp/kW•h”“220V 10（20）A”的字样，如图是该同学家上月初和月末电能表的表盘示数，下列选项正确的是（）A．指示灯闪烁越快，表示电能表所在电路消耗的电能越多B．该同学家上月消耗的电能为911kW•hC．该同学家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W 35、（2017•泰安一模）小王家的电能表上标着“600imp/（kW•h），220V 5A”等信息他用这个电能表来测量某用电器的功率；他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了30次．该用电器阻值恒定，将它接到110V的电路中，实际功率是（）A．250w B．125w C．150W D．500W 36、（2017•南山区二模）对于右图中电能表的各种数据，下列说法不正确的是（）A．此电能表适用于电流方向1秒钟改变100次的交流电路B．同时使用的用电器总功率不能超过2200WC．仅将一只灯泡单独接入家庭电路，10分钟后电能表的转盘转25转，此灯泡的功率为30W D．若将甲灯“PZ220-15”和乙灯“PZ220-40”串联接入家庭电路，则甲灯更亮一些37、（2017•盐城一模）小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是（）A．电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B．接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C．接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D．接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大38、（2017•江苏模拟）下面关于电功率的说法中正确的是（）A．电功率是表示电流做功多少的物理量B．用电器在相同的时间内消耗的电能越多，电功率越大C．串联的几只灯泡工作时，电阻大的灯泡的电功率小D．灯泡两端的电压不等于其额定电压时，消耗的电功率可以等于其额定功率39、（2017•泰兴市校级二模）小华在做“比较灯泡亮暗的实验”时将标有“6V6W”标有“6V3W”的灯L2串联，如图所示．下列说法正确的是（）的灯L1与A．该电路能测出灯泡L2的额定功率B．该电路能测出灯泡L1正常发光时的电阻C．该电路能探究电流与电压的关系D．该电路不可以探究电流做功的多少与电压的关系40、（2017•金乡县一模）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．将乙灯接入110V的电路中，它的实际功率为50WD．两灯串联在220V的电路中，甲灯比乙灯亮41、（2017•武侯区校级二模）将规格都是“220V100W”的一台电风扇、一台电视机和一把电熨斗分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是（）A．三个电器产生的热量一样多B．电流通过三个电器做功一样多C．三个电器消耗的电能一样多D．电熨斗产生的热量最多42、（2017•昆山市二模）如图所示，电源电压为6V且保持不变，滑动变阻器的5Ω．闭合开关后，移动滑片，发现能使电流表最大阻值为20Ω，定值电阻R0为（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻电功率与电流的关系图象可能是（）度线．则R0的A．B．C．D．43、（2017•广东模拟）有二只灯泡，分别标有“220V15W”和“220V100W”的字样．如将它们串联接在电压为380伏的动力电源上，则（）A．15W的灯泡烧坏，100W的灯泡完好B．100W的灯泡烧坏，15W的灯泡完好C．二只灯泡均被烧坏D．二只灯泡均完好44、（2017•信丰县模拟）小明在做伏安法测小灯泡的电功率的实验中分别绘出了小灯泡的电流与电压关系的U-I图象，小灯泡功率P与 U2或P与I2的图象可能正确的是（）A．B．C．D．45、（2017•无锡模拟）小明在测小灯泡电功率的实验中根据记录的数据描绘出了通过小灯泡电流与其两端电压的关系图象如图所示，于是小明想比较灯泡“实际电压是额定电压一半时的电功率P和“实际电流是额定电流一半时的电功率1”P2”的大小，你认为正确的是（）A．P1＞P2B．P1=P2C．P1＜P2D．无法确定46、（2017•曲靖一模）如图所示，是分别通过甲、乙两段导体的电流和导体两端电压的图线，如果将甲、乙两导体并联后接在同一电路中，则甲、乙导体各自消耗的电功率的比值P甲：P乙为（）A．5：2B．2：5C．4：25D．25：447、（2017•武侯区校级模拟）将两盏分别标有“6V3W”和“6V6W”字样的小灯泡L1和L2，串联后接入电压为9V的电路中，设灯泡电阻不变．下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的亮度比L2大D．L1的实际功率比L2小48、（2017•丹阳市二模）灯泡A的规格为“3V0.2A”，灯泡B的规格为“220V40W”，（不考虑灯的电阻变化），将两个灯泡串联在220V的电源上（）A．两个灯泡都发光B．两个灯泡都不发光C．两个灯泡都正常发光D．灯泡A被烧坏，灯泡B完好但不发光49、（2017•平房区三模）关于标有“220V40W”的白炽灯泡，下列说法正确的是（）A．正常发光时通过的电流为5.5AB．正常发光时的电阻为5.5ΩC．灯丝电阻随灯丝温度升高而减小D．其正常发光25h消耗1度电50、（2017•安徽四模）在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都增大，电路总功率变大B．电流表和电压表的示数都减小，电路总功率变小C．电流表示数减小，电压表示数不变，变阻器功率变小D．电流表示数减小，电压表示数变大，灯泡功率不变51、（2017•通州区一模）家庭电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大52、（2017•枣庄模拟）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U-I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．整个电路的最小功率是1.8 WD．滑动变阻器的最大阻值为20Ω53、（2017•常熟市二模）如图所示，是某电器内部的电路结构图，RR2为阻1、值相同的电热丝．不同的连接方式其发热功率不同．下列说法不正确的是（）A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍54、（2017•埇桥区二模）如图，一标有“2.5V 0.3A”字样的小灯泡L和最大电阻为20Ω的滑动变阻器R串联，接到电压为U的电源上，则下列判断错误的是（）A．若U=2.5V，无论怎样移动滑片P，电路的总功率均不会超过0.75WB．若U＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于0.75W C．当滑片P移至某个位置时，L和R的电功率可以相等D．若U＜2.5V，无论怎样移动滑片P，L均不能正常发光55、（2017•滨湖区二模）标有“6V3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W56、（2017•牡丹江二模）将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A．串联时R1与R2两端的电压之比为3：1B．并联时R1消耗的功率为16P1C．并联时通过R1与R2的电流之比为1：3D．并联时两电阻消耗的总功率163P157、（2017•余庆县二模）两个用电器并联起来接在电压不变的电源上，它们的功率分别为P1和P2，如果把它们串联起来仍接在同一电源上，则它们的总功率应是（）A．P1+P2B．1P1+1P2C．P1•P2P1+P2D．P1+P2P1•P258、（2017•池州模拟）甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A．1.2 W B．0.8 W C．2 W D．3 W59、（2017•宝应县一模）如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数U与电流表的示数I的关系图线如图乙所示．图U2、I1、I2已知，电源的电压保持不变，灯泡的额定电压为U2．则由此乙中U1、不能求得的物理量是（）A．电源的电压B．灯泡的额定功率C．滑动变阻器的最大阻值D．滑片P移至最左端时电路的总功率60、（2017•济宁模拟）如图所示电路，电源电压为8V并保持不变．闭合开关S，电功率由当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V61、（2017•乌鲁木齐一模）如图所示电路，电源两端电压U保持不变．灯上标有“4V2W”字样，灯的电阻不受温度影响．当开关S断开时，灯泡正常发光，电V2的示数之比为1：2；当开关S闭合时，电流表示数改变了0.2A．下压表V1与列说法中正确的是（）A．电阻R1=12ΩB．当S闭合时，电路消耗的总电功率P=9.8WC．电源电压U=9VD．当S断开时，相等的时间内R1与R2消耗的电能之比是1：462、（2017•广东模拟）有两个电路元件A和B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端电压的关系如图乙所示．闭合开关 S，电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0WC．4.5V 1.0 W D．4.5V 1.8W63、（2017•老河口市模拟）甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．某校“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压为3V，R10Ω的定值电阻，R为可以感知甲醛污染指数0为的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析错误的是（）A．电压表示数为1V时，属于重度污染B．污染指数越小，电压表示数越小C．污染指数越大，电路消耗的总功率越大D．污染指数为50时，电压表示数为2.5V64、（2017•周村区一模）额定电压为U、额定功率为40W的两盏电灯，串联后接在电压为U的电源上，则两灯的总功率是（）A．10W B．20W C．40W D．80W 65、（2017•郯城县一模）两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（）A．甲消耗的电功率为1.8WB．乙消耗的电功率为0.9WC．甲中的电流等于乙中的电流D．甲的电阻值大于乙的电阻值66、（2017•瑶海区模拟）如图，灯泡所标有“6V 6W”字样，R为定值电阻，电源电压6V不变，闭合开关S时，电阻R消耗的功率为1W，不考虑灯丝电阻随温度的影响，则下列说法中正确的是（）A．灯泡消耗的功率小于6W但大于5WB．灯泡消耗的功率为5WC．灯泡消耗的功率一定小于5WD．灯泡和电阻R的总功率为6W67、（2017•镇江模拟）将标有“3V3W”字样的甲灯和“6V6W”字样的乙灯接入电路．若不考虑温度对灯泡电阻的影响，则对两灯接入电路后的情况判断错误的是（）A．两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9WB．两灯串联后接到电压为9V的电源两端，两灯均能正常发光C．两灯并联后接到电源两端，两灯的最大总功率是4.5WD．两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：168、（2017•贵港二模）把一个电灯与一个滑动变阻器串联接到电压恒为8V的电源上，用一个电压表测滑动变阻器的电压．当滑动变阻器的滑片P由一个位置移动到另一个位置时，电灯的电功率由16W变成了4W，若电灯的电阻不变，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V 69、（2017•江都区一模）某电热器标有“220V1500W”字样，它两端不超过额定电压时的I-U图象如图所示．现将两只该型号的电热器串联起来接到家庭电路中，其消耗的总功率（）A．等于3000W B．小于750W C．等于750W D．大于750W70、（2017•周村区一模）如图所示，电源电压为6V，定值电阻R=20Ω，在S 闭合的情况下，下列说法正确的是（）A．在a、b两点间接入一个合适的电压表时，电压表没有示数B．不能在a、b两点间接入一个电流表C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2WD．在a、b两点间接入一个“3V0.5A”的小灯泡，小灯泡不能正常发光71、（2017•徐州一模）小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是4～20ΩB．电路中电流值的变化范围是0～0.6AC．灯泡的最小功率是1.25WD．该电路的最大功率是2.25W72、（2017•枣庄模拟）如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（）A．甲、乙两元件的电流与电压都成正比B．当乙两端电压为2V时，R甲=R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2.5VD．甲、乙并联在电路中，当电源电压为2.5V时，电路总功率为2.5W73、（2017•枣庄模拟）如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（）A．甲、乙两元件的电流与电压都成正比B．当乙两端电压为2V时，R甲=R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2.5VD．甲、乙并联在电路中，当电源电压为2.5V时，电路总功率为2.5W74、（2017•和平区一模）如图甲的电路中，RR2的电压与电流的关系如图乙1、端的电压U1，电路中的总电流为I1，电路消耗的总所示，闭合开关，电阻R2两功率为P在不改变电源电压的情况下，用20Ω的电阻R3替换R1，此时R2两1；电路中的总电流为I2，电路消耗的总功率为P2，则（）端的电压为U2，A．R1：R2=1：3B．P1：P2=2：3C．U1：U2=1：2D．I1：I2=3：2 75、（2017•宁夏模拟）如图所示是两个电学元件甲、乙的电流与电压关系的图象，针对这两个元件连接在电路中，下列说法正确的是（）A．串联在电路中，当电流为0.4A时，甲、乙两端电压之比为2：1B．串联在电路中；当电流为0.2A时，甲、乙的电功率之比为1：2C．并联在电路电压为2V的电源上，干路中的总电流为0.8AD．并联在电路电压为2V的电源上，电路中的总功率为1.6W76、（2017•朝阳区一模）有一款有高、低温两档的蒸汽电熨斗，其电路原理图R2为电热丝，其中R2=300Ω，电熨斗处于低温档时，正常工作的如图所示，R1，功率为1100W，若将该电熨斗进行改造，使其正常工作时高温档功率为1000W，要求只改变其中一个电热丝的阻值，则下列作法中合理的是（）A．减小R1的阻值B．增大R1的阻值C．减小R2的阻值D．增大R2的阻值77、（2017•邗江区一模）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．4.5V 1.0 W B．4.5V 1.8WC．2.0V 0.8 W D．2.5V 1.0W78、（2017•南充三模）我们知道小灯泡的电阻会随着小灯泡两端电压的变化而不同，如图甲所示是通过小灯泡L和电阻R的电流随它们两端电压变化的图象；，将它们按如图乙所示接入电路中，闭合开关S时，小灯泡的实际功率为P1=1W再闭合开关S电路消耗的总功率为P，则该电路的电源电压U和P分别为1后（）。

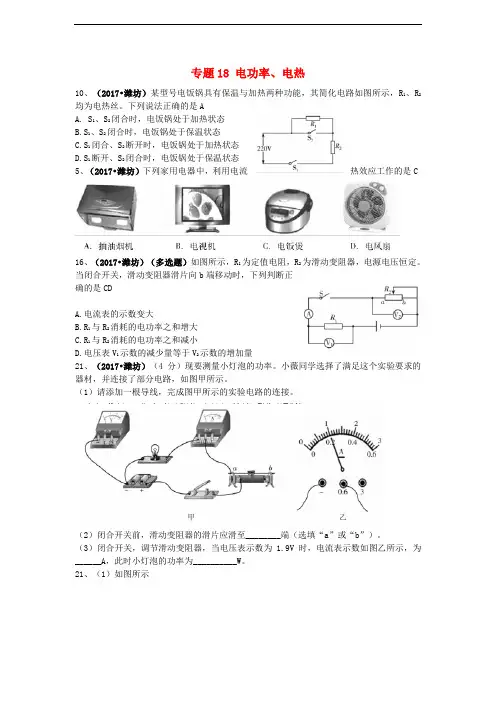

专题18 电功率、电热10、（2017•潍坊）某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。

下列说法正确的是AA. S1、S2闭合时，电饭锅处于加热状态B.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态5、（2017•潍坊）下列家用电器中，利用电流热效应工作的是C16、（2017•潍坊）（多选题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是CDA.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和减小D.电压表V1示数的减少量等于V2示数的增加量21、（2017•潍坊）（4分）现要测量小灯泡的功率。

小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示。

（1）请添加一根导线，完成图甲所示的实验电路的连接。

（2）闭合开关前，滑动变阻器的滑片应滑至________端（选填“a”或“b”）。

（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为__________W。

21、（1）如图所示（2）b （3）0.2 0.3811（2017•青岛）（多选题）.如图所示，电源电压保持2V不变，小灯泡L标有“2.5V0.2A”字样，小灯泡的阻值保持不变。

闭合开关S1、S2，下列说法正确的是：ADA.电源工作时，将其他形式的能转化为电能B.此时小灯泡L正常发光C.若只断开开关S2，小灯泡L变得更亮D.若开关 S2由闭合变为断开，电流表的示数变小12．（2017•威海）（多选题）如图所示．电源电压为 4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3～0.5AC．电压表的示数变化范围是0～3VD．滑动变阻器连入电路的阻值变化范围是4～10Ω【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】知道灯泡的额定功率和额定电压，根据P=UI求出灯泡的额定电流；灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出灯泡正常发光时，滑动变阻器两端的最小电压，即电压表的最小示数；根据串联电路的电流特点可知电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据欧姆定律求出电压表的最大示数，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值．【解答】解：小灯泡的额定电流I===0.5A，故A错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑=U﹣U L=4.5V﹣2.5V=2V，此时电路中的最大电流I max=0.5A，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故B正确；此时灯泡分担的电压最小U L小=I min R L=0.3A×5Ω=1.5V，滑动变阻器两端的最大电压：U滑max=U﹣U L小=4.5V﹣1.5V=3V，即电压表最大示数，电压表的示数范围为2V～3V，故C错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．(1)（2017•青岛）电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻_____ ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 _____，所以电炉丝热得发红而导线不太热。

2017中考物理真题汇编------电功率（解答题）1．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲，控制电路电源电压U1=12伏，R0为定值电阻，R r为压敏电阻，电磁铁线圈电阻忽略不计，压敏电阻R P放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表，工作电路包括注水系统和喷淋系统，其电源电压U2=220伏．圆柱体水箱底面S=0.4米2，当水箱内的水位上升到2米时，通过电磁铁线圈的电流I =0.1安，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1=1安，当水水位下降到1米时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2=2安．水位（米）0.250.500.75 1.00 1.25 1.50 1.75 2.00 2.25 300200125907065626059压敏电阻R r的阻值（欧）（1）当水箱内水位达到2米时，控制电路中压敏电阻R r的功率为瓦．（2）当水箱内水位下降到1米时，通电电磁铁线圈的电流I b为多少安？（3）已知喷淋系统一直给草坪喷水，每秒种喷水恒为0.001米3，注水系统工作时，每秒种给水箱注水恒为0.005米3，求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能．2．如图所示（甲）电路，当滑动变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（乙）中的AC、BC两直线表示．求：（1）定值电阻R0与变阻器的总电阻（2）电源的电压和电阻r阻值（3）变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率．3．如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R1和R2均为电热丝．（已知R2的阻值为66Ω）××牌电烤箱额定电压220V额定功率高温档1100W低温档*W电源频率50Hz求：（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．4．小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图乙所示．问：电热吹风机额定电压/V220电热丝功率/W480电动机功率/W40（1）这段时间内电吹风消耗了多少电能？（2）氧化电热丝正常工作时的实际电阻值是多少？（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？连接上去的新电阻丝的阻值是多少？5．某豆浆机的主要结构有中间部位一个带动刀头的电动机，底部装有电热丝，用来对液体加热煮沸．其主要技术参数如下表所示．豆浆机在标准容量下正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象（在标准大气压下）如图所示．型号DJ15R﹣P3额定电压220伏电动机功率220瓦加热功率1000瓦标准容量1500毫升（1）豆浆机中电动机和电热丝的连接方式是．（选填“串联”或“并联”）（2）求豆浆机正常工作做一次豆浆，总共消耗的电能是多少焦耳？（3）当电动机被卡住时很容易烧毁，若电动机线圈电阻大小为10欧，试求在额定电压下此电动机卡住10秒钟产生的热量？6．超高压水刀是一种新技术产品，一般由水泵、射流发生装置、工作机构等组成．它将普通水经过多级增压后，通过一个极细的喷嘴喷出一道高速“水箭”，可以对坚硬物体实施切割，如图所示．某超高压水刀喷嘴横截面积S=5×10﹣8m2，喷水速度v=800m/s，高速“水箭”对该切割面的压强p=3×108Pa．已知水泵电机功率P=20kW，水的密度ρ=1.0×103kg/m3．求：（1）水刀正常工作1min消耗的电能；（2）高速“水箭”对切割面的压力；（3）每秒钟从喷嘴喷出的水的质量；（4）水刀的效率．7．小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表．请回答如下问题：热风温度50﹣75℃额定功率热风时：1100W冷风时：100W额定电压220V质量0.5kg（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？（2）当电吹风吹热风时，通过电路的总电流是多大？（3）吹热风时，正常工作5min电热丝产生的热量是多少？8．小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）额定电压220V频率50Hz额定加热功率920W（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？（2）若电阻R2的阻值为1210Ω，则电阻R1的阻值为多少？（3）在傍晚用电高峰期，供电电压可能会下降．当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？9．PTC是一种新型的半导体陶瓷材料，它的发热功率较高，PTC材料的电阻随温度变化而变化，如图1所示的酸奶机就使用了这种材料，酸奶机相当于一个恒温加热器，能够将其内容物加热至42℃并保持恒温．它的工作电路如图2所示，R0是定值电阻，其阻值不受温度的影响．R T是PTC的电阻，它的电阻值与温度的关系如图3所示．将约1kg鲜奶倒进锅里加热至沸腾．然后放置一段时间，等鲜奶温度降低到40℃左右，将冷却后的鲜奶倒入100ml的酸奶，盖上酸奶机的盖子，让内部处于密封状态，闭合开关，10小时后打开酸奶机，美味的酸奶制作成功了．（1）1kg的酸奶从沸腾到温度降低到40℃时，放出的热量大约是多少？【牛奶的沸点t0=100℃，比热容c=2.5×103J/（kg•℃）】（2）该酸奶机在R T设定温度状态工作时，R T为3.4kΩ，电路消耗的总功率11W．求R0的阻值为多少？（3）当R T的温度为70℃时，电路中R T的实际功率为多少？10．冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明，白天只需要在鸡舍里用电热器加热，不需要用灯泡照明．小亮根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，=，电路的总电功率为P；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，求：（1）该装置从早晨7：00至17：00处于白天工作状态时，开关S1、S2的通断处于哪种状态？此时段电路的总电功率P是多大？（2）电阻R1、电阻R2的阻值分别是多大？（3）从早晨7：00 到第二天早晨7：00的24h内，该加热照明装置共消耗电能多少kW•h？11．某校科技小组设计了如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁．电路中电源电压12V不变，指示灯的规格均为“12V 16W”，R0为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示．设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计．请解答下列问题：（1）指示灯的电阻？（2）当转向开关S与触点“2”和“3”刚接通时，电流从正极出发，通过定值电阻R0、电磁铁、左转指示灯L1，最后回到电源负极，这时指示灯L1（选填“正常”或“微弱”）发光；由于电流通过电磁铁，电磁铁具有了磁性，会将衔铁拉下来，使动触点A与静触点B接触从而导致电阻R0和电磁铁短路，这时指示灯L1（选填“正常”或“微弱”）发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁．（3）转向开关S与触点“3”和“4”接通时，指示灯正常发光时，通过电源的电流是多少？（4）转向开关S与触点“4”和“5”接通时，指示灯在1min内消耗的电能是多少焦耳？12．阅读短文，回答问题：如图所示，是某一款能自动清扫的智能扫地机器人．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；前端装有感应器，通过发射、接收超声波来侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表一为扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．表一：额定工作电压12V额定功率30W电池容量3000mAh工作噪音＜50dB机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得吸尘电机的吸入功率与真空度、风量间的对应关系如表二．真空度指主机内部气压与外界的气压差．风量指单位时间内通过吸尘电机排出的空气体积．吸尘电机吸入功率与输入功率的比值叫做效率．表二：真空度（Pa）400450500550600风量（m3/s）0.0250.020.0170.0150.013吸入功率（W）10.008.508.257.80（1）若该机器人静止时，向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为多少厘米？（设超声波在空气中的传播速度为340m/s）（2）求该机器人正常工作时的电流为多少安？充满电后至下一次自动充电前能够连续正常工作的最长时间为多少小时？（3）由表二数据可知，当风量为0.02m3/s时，若吸尘电机的输入功率为30W，求此时其效率为多少？在上述风量下，10min内通过吸尘电机输出的空气质量为=1.3kg/m3）多少千克？（已知ρ空气13．在市科技创新大赛中，我校物理兴趣小组小亮同学设计了一个多档位的电热水器．图甲所示是他设计的电热水器的工作电路图，R1和R2是两根电热丝，R1＞R2．他设计的旋转开关如图18乙所示，旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有共10 个金属触点（在图乙中用“○”表示，“○”中标有1、2、3、4 编号，编号相同的触点用导线连接）．可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接．例如图乙中，旋钮上的箭头指向图中位置D，此时，金属滑片将1、2 两触点接通，同时另一端也将3、4 两触点接通．当旋钮上的箭头指向A、B、C、D 不同位置时，可以实现高温，中温2，中温1，低温四档加热功率．具体功率如表所示（保留整数）温度档位高温中温2中温1低温加热功率/W1100660440求：（1）电热水器在高温档正常工作时的电流；（2）低温档的功率（3）用电高峰期，用电器的实际电压往往达不到额定电压220V，若测得该电热水器在高温档时的实际功率为891W，则此时实际电压是多少？（4）小亮根据计算结果，借助电池组、电压表和电流表分别截取了电阻大小符合要求的两根电热丝，并按电路图连接好，经检查无误后，小亮将电热器接入家庭电路，同时借助电能表和手表测量电热器在不同档位工作时实际消耗的电功率，结果发现每一档的实际功率均小于按照电热丝电阻值计算的结果，测量后发现当时电源电压为220V．请简单解释产生这种偏差的原因．14．电吹风机是现代家庭的常用电器．如图所示是电吹风机的电路原理图，R是电热丝，M是带动风扇转动的电动机，三角牌电吹风机的主要技术参数如表所示．求：（1）只闭合S1时，通过电路中的电流；（2）若S1、S2全闭合，吹风机吹出的是（选“冷”或“热”）风；（3）若电吹风机正常工作且吹热风时，工作0.5小时消耗的电能；（4）电热丝R的阻值（结果保留整数）．三角牌电吹风机ZJQF003额定电压220V频率50H Z吹热风时功率880W吹冷风时功率110W15．如图甲所示，是一种名为“无油空气炸锅”，其原理是利用热空气流加热食物，工作电路图如图乙所示．其中电风扇的功率为44W，R为加热电阻，S1为定时开关，S2为温控开关．工作时，定时开关闭合，当电烤箱内温度高于预设温度时，温控开关自动断开，当电烤箱内温度低于预设温度时，温控开关自动闭合．图丙是该空气炸锅在一次焙烤薯条过程中加热电阻R工作的“P﹣t”图象．求：（1）加热电阻R的阻值；（2）加热电限R工作时，干路的电流；（3）使用该空气炸锅在这14min焙烤薯条的过程中，共消耗的电能．16．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kW•h，R2的阻值是Ω．额定电压220V额定功率高温档1100W低温档440W17．在我们使用电器的时候，按一下遥控器的待机键，电器即进入等待开机的状态，即为待机模式．有的电器虽然没有待机按钮，可如果没有切断电源，也相当于处在待机状态．下表是常用家用电器在220V电压下的工作功率和待机功率．电器种类空调电视机机顶盒洗衣机工作功率（瓦）2600 150 15.4 500待机功率（瓦） 1.10.215.20.03请回答：（1）在家庭电路中，机顶盒和电视机（选填”串“或”并“）联在火线和零线上．（2）根据表中数据，电视机的工作电流为安．（精确到0.01安）（3）若机顶盒每天处于待机状态的时间为20小时，计算1个月（以30天计）机顶盒在待机状态下消耗的电能．18．小科家浴室内有台储水式电热水器，其说明书部分参数如表：回答下列问题：（1）加热棒阻值不变，当二根加热棒同时工作时，它们的连接方式是联的．（2）该电热水器以2.0kW的功率工作75min，消耗的电能为多少？此时通过它的电流为多大？（计算结果精确到0.1A）（3）当电热水器装满水时，电热水器受到的总重力是多少？（4）如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图，其中A点是电热水器装满水时的重心位置，图中h=d=248mm．装满水时，若忽略进、出水管对电热水器的作用力，则墙面对悬挂架的支持力为多大？（5）小科洗热水澡后发现：与进水管相连的金属进水阀表面布满了小水珠（如图丙），而与出水管相连的金属出水阀表面仍保持干燥．请你分析产生上述两种现象的原因．19．如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V 3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2=2R1，测绘出小灯泡的I﹣U图象如图乙所示，电源电压保持不变．（1）根据小灯泡的I﹣U图象判断，小灯泡的阻值是否恒定（选填“恒定”或“不恒定”），用物理知识解释其原因是．（2）小灯泡正常发光时的电流是多少A？（3）小灯泡两端电压为2V时的实际功率是多少W？（4）电源电压是多少V？20．如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．21．某家庭电路如图所示，空调上标有“220V，880W”、电视机上标有“220V，220W”的字样．求：（1）电视机正常工作时，它的电流是多少？（2）图中的两个用电器均正常工作时，电路中的总电阻是多少？（3）若电视机所在支路发生短路其他支路的用电器（选填“能”或“不能”）正常工作．22．小柳买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．型号SYL﹣624额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？23．一密封盒内有一定值电阻R1和一可变电阻R2（其阻值可调可读，电路符号），先用一个9V电源和一个电流表探究这两个电阻的连接方式．通电后，将R2调到30Ω时，电流表示数为1.5A．（1）此时电源的输出功率为W．（2）这两个电阻是（填“串联”或“并联”）的，请在线框中画出盒内的电路图．（3）求定值电阻R1的阻值．24．某兴趣小组设计了如图1所示的多功能水位报警电路，当水面上升到警戒水位时，a、b两点接通．控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光．电路中电源电压恒为6V，灯泡规格为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计．（1）请根据设计要求在虚线框中将电路连接完整．（2）控制开关连接4、5两触点灯泡亮暗交替发光时，灯泡变亮的原因是什么？（3）当控制开关与触点“4和5”接通时，灯泡两端实际电压变化规律如图2所，消耗的实际功率为额定功示．已知当灯泡微弱发光时，其两端实际电压为U实率的．求：①灯泡闪烁交替工作60s消耗的电能？②定值电阻R0的阻值．（灯泡的电阻不变）25．清洗机是利用高压水清洗车辆表面污垢的机器．有一种CC5020型清洗机的铭牌如下表所示．请回答：型号CC5020额定压力5MPa电源220V～/50Hz额定流量20L/min额定功率 2.2kW防护等级IP25（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出并说明如何更正．（2）清洗机正常工作时，通过清洗机的电流是A．若清洗一辆汽车平均耗时10min，则清洗一辆汽车平均用水m3；平均耗电kW•h．（3）清洗机正常工作10min，清洗机对水做多少功？（4）该清洗机正常工作时的效率是多少？26．小明对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻，额定功率P2=1100W．图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题：（1）豆浆机正常工作，打浆时的工作电流；（2）豆浆机加热电阻的阻值；（3）豆浆机正常工作做一次豆浆，总共消耗的电能；（4）一次妈妈做豆浆时，小明对豆浆机的实际加热电功率产生了怀疑，他用所学知识和妈妈进行了如下实验：关掉家里的所有用电器，只让豆浆机单独工作，豆浆机在加热过程，他观察到家中的电子式电能表“220V，10A（40A），1800imp/kW•h”耗电指示灯1min闪烁了30imp（imp表示闪烁次数）．请你帮助小明计算豆浆机的实际加热电功率，并分析产生这种情况的一种可能原因．27．教室的饮水机的铭牌如表所示，同学们对饮水机的工作情况进行了观察与研究，发现当加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热；当水温降至60℃时，温控开关又会重新加热，每次加热是时间为t=4min．则额定电压220V加热功率550W制热方式电加热（1）饮水机正常工作时的电流多大？（2）饮水机加热一次消耗的电能为多少？（3）饮水机设计加热内胆的好处是每次只加热少量的水，既能使人们在较短的时间内喝上热水，又能避免一次加热过多的水而造成浪费，请你根据前面的数据，计算加热内胆的容积．（假设消耗的电能完全转化为水的内能）28．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图所示是某型号电压力锅工作电路图，如表是其部分参数．接通电路后，开关s自动与触点a、b接通，开始加热．当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被水吸收，水的比热容为4.2×103J/（kg•℃）．求：（1）电压力锅在加热状态时的电流．额定电压（V）220加热额定功率（W）1120保压额定功率（W）250保压温度（℃）105最大容积（L）5（2）电压力锅多少秒后开始保压？（3）电压力锅在此30min内消耗的电能．29．CFXB型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电热丝R0的阻值多大？（2）当电饭煲在正常焖饭、保温时电路中的电流多大？（3）焖饭、保温10min，电热丝R0产生的热量为多少？30．小明想对小区路灯进行自动化管理，设计电路如下图所示．光敏电阻R2的阻值随光照强度降低而减小，当控制电路中电流增大到一定值时，衔铁被电磁铁吸引接通工作电路，路灯L 点亮．反之，当光照度增强到一定值时，路灯L 熄灭．（1）路灯L 标有“220V 40W”字样，则该路灯正常工作时通过的电流是安．（结果精确到0.01 ）光照强度（勒克斯）51015202530光敏电阻R2阻值（欧）101520264060（2）光敏电阻R2的阻值与光照强度之间的关系如上表所示．控制电路的电源电压为4.5 伏，当光照强度为15勒克斯时，光敏电阻R2两端的电压等于3 伏，请计算定值电阻R1的阻值（电磁铁中线圈电阻不计）．（3）控制电路中的电池组在使用一段时间后电压会下降，需定期更换，如果不更换将会出现什么现象，并说明理由：．31．学校的走廊、消防通道内都应安装应急灯（如图甲所示）．外接电源断电时，应急灯自动点亮，此时由蓄电池供电；外接电源正常供电时应急灯自动熄灭．应急灯的主要参数见表．蓄电池规格6V2400mAh灯泡规格6V 3.6W灯泡数量2个（1）图乙是某款应急灯的工作原理示意图，当电路处于图乙所示的状态时，外接电路的状态为（填“供电”或“断电”）．（2）断电后，应急灯正常发光时，通过其中一个小灯泡的电流是多少安？（3）国家规定：消防应急照明产品充满电后的应急照明时间不得少于90分钟，请通过计算说明该应急灯是否符合国家标准．32．图甲是某电吹风的工作原理图．电吹风工作时，可分别吹出热风和凉风，为了防止温度过高，用一个PTC电阻R0与电热丝R串联，电热丝阻值恒为50Ω，R0的阻值随温度的变化如图乙所示，电动机正常工作时的功率为80W，求：（1）当开关S位于2位置时，电吹风吹出的是（选填“热风”或“凉风”），此时连续工作5min消耗多少电能？（2）吹热风时电热丝的最大发热功率是多少？33．有一种电加热恒温箱，工作原理如图（甲）所示．控制电路由电压为U1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=44Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到60mA时，衔铁才吸合，切断工作电路；热敏电阻R1阻值随温度变化关系如图（乙）所示．求：（1）电热丝正常工作时的功率；（2）电热丝正常工作100s产生的热量；（3）如果恒温箱的温度设定为50℃，电阻箱R0接入电路的阻值．34．如图所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，R0为12Ω，小灯泡上标有“6V 3W”字样．求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）当S闭合，S1、S2都断开时，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？（4）闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求此时滑动变阻器的阻值．35．如图1是某牌子的电暖炉和它的部分参数，该电暖炉有两个开关（键1和键2），当按下其中一个键时，只有一支发热管工作，功率为440W；当两个键同时按下时，两支发热管同时工作，功率为880W．型号•※※额定电压/频率220V/50Hz额定功率440W/880W（1）该电暖炉的两支发热管的应该是（选填“串”或“并”）联的，请在图2虚线框中画出电暖炉的工作电路图，发热管用电阻符号“”表示；（2）当只按下一个键时，电暖炉正常工作时的电流和电阻分别是多少？（3）当两个键同时按下时，电暖炉正常工作1h消耗多少电能？36．小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读。

2017年中考试题汇编——电功率一、选择题1．（2017北京，4，2分）下列家用电器中，将电流热效应作为工作原理的是（）A．电视机B．电热水器 C．抽油烟机 D．电冰箱【答案】A【解析】解：A．电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A错误；B．电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；C．抽油烟机是利用电动机带动工作的，应用了电流的磁效应，故C错误；D．电冰箱利用电动机带动工作，利用了电流的磁效应，故D错误．故选A．【考点】电流的热效应、化学效应和磁效应．2．（2017四川德阳，3，2分）下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【答案】C【解析】解：A、家用照明灯的功率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．【考点】电流的大小；电压；电功率．3．（2017江苏扬州，6，2分）（多选）下列用电器工作时，将电能全部转化为内能的是（）A．电风扇B．电水壶C．电视机D．微波炉【答案】BD【解析】解：A、电风扇是把电能转化为机械能和内能，故A不符合题意；B、电饭煲是把电能全部转化为内能，故B符合题意；C、电视机工作时，电能主要转化为声能、光能和内能，故C不符合题意；D、微波炉将电能转化为内能，故D符合题意．故选BD．【考点】电功的实质．4．（2017重庆，8，3分）如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω【答案】D【解析】解：（1）将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；（2）由P=UI=可得，灯泡正常发光时的电阻R L===9Ω，故B错误；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流：I L===0.5A，此时电压表的示数为零，电流表的示数小于0.6A，则电路的最大功率为2.25W，故C错误；当电压表的示数U R=3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L′=U﹣U R=4.5V﹣3V=1.5V，因串联电路中各处的电流相等，所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．5．（2017浙江台州，3，3分）如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮，关于该电路分析正确的是（）A．通过L2的电流比L1的电流大B．L2的电阻比L1的电阻大C．L2两端电压比L1两端电压小D．L2的实际功率比L1的实际功率小【答案】B【解析】解：（1）由图可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故A错误；灯泡亮度有灯泡的实际功率决定，L2比L1亮，所以L2的实际功率比L1的实际功率大，故D错误；（2）两灯电流相等，且L2的实际功率比L1的实际功率大，由P=I2R可知，L2的电阻比L1的电阻大，故B正确；由U=IR知，L2两端电压比L1两端电压大，故C错误．故选B．【考点】串联电路的电流规律；欧姆定律的应用；实际功率．6．（2017浙江丽水，6，3分）如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安，下列说法正确的是（）A．电源电压为6伏B．R2的阻值为1欧C．S1和S2都闭合时，R2消耗的功率为18瓦D．只闭合S2时，电路消耗的总功率为24瓦【答案】D【解析】解：A、当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，示数为3安；由I=可得，电源的电压：U=I1R1=3A×4Ω=12V；故A错误；B、只闭合S2时，两电阻串联，电流表测电路中的电流，示数为2安；由I=可得，电路中的总电阻：R===6Ω；因串联电路中总电阻等于各分电阻之和，所以，电阻R2阻值：R2=R﹣R1=6Ω﹣4Ω=2Ω，故B错误；C、S1和S2都闭合时，电路为R1的简单电路，R2消耗的功率为零；故C错误；D、只闭合S2时，电流为2安，电路消耗的总功率：P=UI2=12V×2A=24W，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．7．（2017四川成都，9，3分）关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h【答案】A【解析】解：A、白炽灯的额定功率为40W，正常工作电流约为I==≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．【考点】电流的大小；电压；电功；电功率．8．（2017浙江湖州，7，3分）如图所示电路中，电源电压为12V．在a、b间接入灯L1“6V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光．断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯L2“6V 3W”，闭合开关．则（）A．灯L2正常发光B．滑动变阻器接入电路的电阻为12欧C．通过L2的电流为0.4安D．滑动变阻器和灯L2每秒做功5焦【答案】C【解析】解：A、灯L1正常发光时，其两端的电压为6V，入灯L2，两灯的电阻不变，则ab间的电压会发生变化，故灯L2不会正常发光；B、灯L1正常发光时的电流为：I===A；滑动变阻器两端的电压为U'=U﹣U1=12V﹣6V=6V，则滑动变阻器接入电路的电阻为R'===18Ω；C、L2的电阻为R2===12Ω；此时电路的总电阻为：R=R2+R'=18Ω+12Ω=30Ω，此时电路中的电流为：I''===0.4A，故C正确；D、滑动变阻器和灯L2每秒做功为整个电路所做的功，则W=UIt=12V×0.4A×1s=4.8J，故D错误．故选C．【考点】欧姆定律的应用；电功的计算．9．（2017山东威海，12，3分）（多选）如图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3～0.5AC．电压表的示数变化范围是0～3VD．滑动变阻器连入电路的阻值变化范围是4～10Ω【答案】BD【解析】解：小灯泡的额定电流I===0.5A，故A错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑=U﹣U L=4.5V﹣2.5V=2V，此时电路中的最大电流I max=0.5A，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故B正确；此时灯泡分担的电压最小U L小=I min R L=0.3A×5Ω=1.5V，滑动变阻器两端的最大电压：U滑max=U﹣U L小=4.5V﹣1.5V=3V，即电压表最大示数，电压表的示数范围为2V～3V，故C错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．【考点】欧姆定律的应用；电功率与电压、电流的关系．10．（2017山东青岛，8，2分）下列运用科学方法的实例中，正确的是（）A．把固体分成晶体和非晶体，运用了类比法B．研究平面镜成像时，用玻璃板代替平面镜，运用了放大法C．研究二力平衡条件时，把小车扭转一定角度后释放，发现小车转动，运用了反证法D．电流的热效应可能引发火灾，但据此原理可制成电热器，运用了缺点列举法【答案】C【解析】解：A、把固体分成晶体和非晶体，运用了分类法研究．故A错误；B、物体在平面镜成可以成正立、等大的虚像，但虚像的位置不能确定．所以探究平面镜成像实验时，用透明的玻璃板代替平面镜是为了便于确定像的位置．采用的方法是等效替代法．故B错误；C、研究二力平衡条件时，把小车扭转一定角度，使两个力不在同一条直线上，然后释放，发现小车转动，证明两个力必须在同一条直线上，采用的是反证法．故C正确；D、电流的热效应会引发火灾．但据此原理可制成电热器，属于优点利用，不是运用了缺点列举法．故D错误．故选C．【考点】物理学方法．11．（2017重庆b卷，8，2分）如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，计算可得出（）A．R的电流最小值为80mAB．R的电功率最大值为0.9WC．R0的电功率最小值为0.3WD．装置能监测湿度最大值为90%【答案】C【解析】解：由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；A、若湿敏电阻R的阻值最大为120Ω，此时电路中的电流最小，则此时最大总电阻：R总=R0+R最大=30Ω+120Ω=150Ω，所以最小电流为I最小===0.08A=80mA；此时湿敏电阻R两端的电压：U R=I最小R最大=0.08A×120Ω=9.6V＞9V，由于电压表量程为0～9V，则电流为80mA时湿敏电阻R两端的电压会超过电压表的量程，所以电路中的最小电流不能为80mA，故A错误；B、由欧姆定律可得，电路中的电流I=，则湿敏电阻R的电功率：P R=I2R=（）2R===，所以，当R=R0=30Ω时，R的电功率P R最大，则P R最大===1.2W，故B错误；C、根据串联电路的分压原理可知，湿敏电阻R的阻值越大，其两端的电压也越大，由于电压表量程为0～9V，则湿敏电阻R两端的电压最大为9V时，此时湿敏电阻R的阻值最大，电路中的电流最小；则根据串联电路总电压等于各电阻两端的电压之和可知，R0两端的电压：U0最小=U﹣U R最大=12V﹣9V=3V，则R0的最小电功率：P0最小===0.3W，故C正确；D、湿敏电阻R两端的电压最大为9V，电路中的电流：I最小===0.1A，根据欧姆定律可知，R的最大电阻为：R最大===90Ω；由图乙可知能监测湿度的最大值为80%，故D错误．故选C．【考点】欧姆定律的应用；电功率的计算．12．（2017湖北武汉，11，3分）如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的【答案】C【解析】解：A、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt 可知，左边容器中的电阻小于右边容器中的电阻，故A错误；B、C、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B错误，C 正确；D、U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误．故选C．【考点】焦耳定律．13．（2017湖北武汉，12，3分）如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A．=，=B．=，=C．=，=D．=，=【答案】A【解析】解：当开关S1，S2都闭合，滑片P移到最左端时，R1、R2串联，已知电流表的示数为I，由欧姆定律，I=；电压表V1、V2和V3的示数分别为U1、U2和U3，电压表V1测R1的电压，U1=IR1=×R1；电压表V2测R2的电压，U2=IR2=×R2；由于L被短路，电压表V3测R2的电压；U3=U2；由已知U1：U3=2：3，所以U1：U2=2：3，R1：R2=2：3，电源电压，U=U1+U2=2U0+3U0=5U0；所以==；R1消耗的功率为P1，P1=I2R1，电路消耗的总功率为P，P=I2（R1+R2）；当开关S1闭合，S2断开，滑片P移到最右端时，小灯泡L与R1串联，此时灯泡L恰好正常发光，小灯泡两端的电压就是6V，小灯泡的电阻：R L===12Ω，I L===0.5A，电流表的示数为I′，根据串联电路电流的特点：I′=I L=0.5A，电压表V1测量的是电源两端的电压，U1′=U；电压表V2测量的是滑片P移到最右端时R2导线电压，U2′=0V；电压表V3测量的也是小灯泡两端的电压，U3′=U L=6V；已知U1′：U3′=5：2，U：U3′=5：2，U===15V，由串联分压公式可得，=，=，解得R1=18Ω，由R1：R2=2：3，解得R2=27Ω，R1消耗的功率为P1′，P1′=I1′2R1=（0.5A）2×18Ω=4.5W，电路消耗的总功率为P′，P′=UI′=15V×0.5A=7.5W；由R1=18Ω，R2=27Ω，U=15VI===A，U1=IR1=A×18Ω=6V，U2=IR2=A×27Ω=9V，U3=U2=9V，R1消耗的功率为P1，P1=I2R1=（A）2×18Ω=2W．电路消耗的总功率为P，P=I2（R1+R2）=（A）2×（18Ω+27Ω）=5W；所以A、==，==，故A错误；B、==，==，故B正确；C、==，==，故C正确；D、D、==，==，故D正确．故选A．【考点】欧姆定律的应用；电功率的计算．14．（2017江苏扬州，11，2分）如图，电源电压恒定不变，闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表示数变为0.4U，则接入R后（）A．R和R0两端电压之比为2﹕3B．通过R0的电流变小C．R0两端的电压变小D．R0消耗的功率减小：【答案】A【解析】解：由电路图可知，闭合开关，电路处于开路状态，电压表测量电源电压；当将另一电阻R接入ab间，再闭合开关，两电阻串联，电压表测电阻R两端电压；则U R=0.4U；根据串联电路的总电压等于各电阻两端的电压之和可知：R0两端电压为U0=U﹣U R=U﹣0.4U=0.6U；A、R和R0两端电压之比为U R：U0=0.4U：0.6U=2：3，故A正确；B、由于ab间没有接电阻R时，电路中没有电流；当将另一电阻R接入ab间，再闭合开关，两电阻串联，电路中有电流，故通过R0的电流变大，故B错误；C、由于ab间没有接电阻R时，电路中没有电流，R0两端的电压为零；当将另一电阻R接入ab间，再闭合开关，两电阻串联，R0两端的电压为0.6U，故R0两端的电压变大，故C错误；D、由于ab间没有接电阻R时，电路中没有电流，R0消耗的功率为零；当将另一电阻R接入ab间，再闭合开关，两电阻串联，R0消耗的功率为P0===，故R0消耗的功率变大，增加了，故D错误．故选A．【考点】欧姆定律的应用；电功率的计算．15．（2017南充，10，2分）如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同．第一次开关S、S1、S2都闭合时，L1的电功率为25W；第二次只闭合开关S时，L1的电功率为16W．则下列说法正确的是（）A、L1、L2两灯丝电阻之比为1：4B、只闭合S时，L1和L3的功率之比为1：4C、L1前后两次的电压之比为25：16D、前后两次电路消耗的总功率之比为25：4【答案】D【解析】解：（1）由图知，开关S、S1、S2都闭合时，L1、L2并联，由并联电路特点和P= 可得此时L1的电功率：P1= =25W…①由图知，只闭合开关S时，L1、L3串联，由P= 可得此时L1的电功率：P1′= =16W…②①÷②可得：= ，故C错误；由电路串联电压特点知，= = = ，由串联电路的分压原理可知：= = ，L2、L3是完全相同，所以：= = ，故A错误；（2）只闭合开关S时，L1、L3串联，两灯电流相等，所以两灯的电功率比：= = ，故B错误；（3）开关S、S1、S2都闭合时，L1、L2并联，由并联电路特点和欧姆定律可得电路中电流：I= + = + = •只闭合开关S时，L1、L3串联，由串联电路特点和欧姆定律可得电路中电流：I′= = = •由P=UI可得两次电路消耗的电功率之比：= = = = ．故D正确．故选D．【考点】欧姆定律的应用，电功率的计算16．（2017贵州遵义，8，3分）如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：1【答案】C【解析】解：当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P=I2R可得，两种情况下滑动变阻器消耗的电功率之比：==（）2×==，解得：=，由I=可得，两种情况下电压表的示数之比：==×=×==，解得：=．故选C．【考点】欧姆定律的应用；电功率与电压、电流的关系．17．（2017山东枣庄，9，2分）如图，电源电压恒为5V，电压表量程为“0～3V”，电流表量称为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“3V 1.8W”字样，闭合开关，在电路安全的情况下，（不考虑灯丝电阻的变化）则下列说法正确的是（）A．滑动变阻器的阻值允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1A～0.6AC．电压表示数的变化范围是1V～3VD．小灯泡的最小功率是1W【答案】C【解析】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额===0.6A，由I=得：灯泡的电阻R L===5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I=得：电路中的最小总电阻R最小==≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20Ω lA”，所以滑动变阻器的电阻允许调节的范围是3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小===0.2A，所以电流表示数的变化范围是0.2～0.6A，故B 错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C正确；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D错误．故选C．【考点】欧姆定律的应用；电功率的计算．18．（2017山西，10，3分）酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V【答案】D【解析】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；B、由I=得：电路中的总电阻R===100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；C、电压表示数为3V时，定值电阻R2两端的电压U2=U﹣U1=12V﹣3V=9V，此时R2消耗的电功率P2===1.35W，故C错误；D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻的阻值为R1=30Ω，根据欧姆定律可知此时电流为I====A，根据欧姆定律可得：气敏电阻两端电压U1=IR1=A×30Ω=4V，即为电压表示数，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．19．（2017江苏南京，12，2分）如图所示电路中，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的时（）A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．当滑片P在最右端时，滑动变阻器消耗的功率为3.2W【答案】B【解析】解：由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流．（1）闭合开关后，当滑片P在某一端点时，根据P=UI可知：灯泡两端的电压U L===3V；当滑片P移至中点时，由于滑动变阻器变小，电路中的电流变大，灯泡两端的电压变大，所以此时电灯泡两端的电压U L′=U L+2V=3V+2V=5V；由于灯泡正常发光时根据P=得：灯泡正常发光时的电阻R L===12.5Ω，故A错误；（2）当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和I=可得：电源电压U=U L+IR=3V+0.3A×R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①当滑片P移至中点时，根据P=UI可知：电路中的电流I′===0.4A，根据串联电路电阻特点和I=可得：电源电压U=I′（R L+R）=0.4A（12.5Ω+R）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②解①②可得：R=20Ω，故B正确；U=9V，故C错误；（3）当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率P=I2R=（0.3A）2×20Ω=1.8W，故D错误．故选B．【考点】欧姆定律的应用；电功率的计算．20．（2017山东滨州，15，3分）（多选）如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（）A．R1：R2=5：1B．电源电压是10VC．R2的电功率是20WD．R1工作2分钟所放出的热量为600J【答案】BCD【解析】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流．因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，干路电流I=2.5A，电流表A2的量程为0～0.6A，分度值为0.02A，通过R1的电流I1=0.5A，根据并联电路的电流特点可得，通过R2的电流：I2=I﹣I1=2.5A﹣0.5A=2A，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I1R1=0.5A×20Ω=10V，故B正确；则R2的阻值：R2===5Ω，则R1：R2=20Ω：5Ω=4：1，故A错误；R2的电功率：P2=UI2=10V×2A=20W，故C正确；R1工作2分钟所放出的热量：Q1=I12R1t=（0.5A）2×20Ω×2×60s=600J，故D正确．故选BCD．【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．21．（2017北京，13，2分）小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A．在这三个用电器中，电烤箱正常工作时的电压最高B．在这三个用电器中，电视机正常工作时的电压最低C．正常工作时，通过电烤箱的电流大于通过电视机的电流D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多【答案】C【解析】解：AB、这三个用电器正常工作时的电压等于额定电压，由于电烤箱、电饭锅和电视机的额定电压相同，所以这三个用电器正常工作时的电压一样大，故AB错误；C、由柱状图可知，这三个用电器正常工作1小时的用电费从高到低依次是：电烤箱、电饭锅、电视机；而单价是一定的，所以它们消耗电能的关系为：W电烤箱＞W电饭锅＞W电视机，根据P=可知，这三个用电器的电功率：P电烤箱＞P电饭锅＞P电视机，由P=UI得，通过这三个用电器的电流：I电烤箱＞I电饭锅＞I电视机，故C正确；D、虽然P电烤箱＞P电饭锅，由于不知道一个月内电烤箱和电饭锅的实际工作时间，所以，根据W=Pt无法判断电烤箱和电饭锅消耗的电能，所以无法比较电费的多少，故D错误．故选：C．【考点】电功计算公式的应用．22．（2017天津12.2）当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1，电功率增加量为△P，则（）A．R=B．R=C．△P=△U△I D．△P=△U（I1+I2）【答案】A【解析】解：因定值电阻的阻值不变，所以，由I=可得，前后两次电压分别为：U1=I1R，U2=I2R，所以，电压增加量△U=U2﹣U1=I2R﹣I1R=（I2﹣I1）R=△IR，变形可得R=，故A正确、B错误；由P=UI可得，前后两次电阻消耗的功率分别为：P1=U1I1，P2=U2I2，所以，电功率增加量△P=P2﹣P1=U2I2﹣U1I1﹣﹣﹣﹣﹣﹣﹣﹣①，因△U△I=（U2﹣U1）（I2﹣I1）=U2I2﹣U2I1﹣U1I2+U1I1﹣﹣﹣﹣﹣﹣﹣②，△U（I1+I2）=（U2﹣U1）（I1+I2）=U2I1+U2I2﹣U1I1﹣U1I2﹣﹣﹣﹣﹣﹣﹣﹣﹣③，所以，△P≠△U△I，△P≠△U（I1+I2），故CD错误．故选A．【考点】欧姆定律的应用；电功率的计算．23．（2017贵州安顺，5，2分）如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（）A．S闭合后，使电压表的示数减小1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片移到最右端时通电10秒，小灯泡消耗的电能是5J【答案】C【解析】解：A、开关闭合后电压表测的是灯泡的电压，当电压表的示数减少1V，则小灯泡L两端的电压就减小1V，故A错误；B、灯泡的阻值R L===12Ω，当滑动变阻器的电阻最大时，整个电路中的电流最小，I==≈0.17A，则小灯泡L的实际电功率最小，即P=I2R=（0.17A）2×12Ω≈0.35W，故B错误；C、开关闭合时，灯泡与滑动变阻器的左端串联分压，电压表测的是灯泡两端电压，滑动变阻器接入电路的阻值是12Ω时，灯泡的电阻也是12Ω，两者的电阻相等，分担的电压也相等，所以灯泡和滑动变阻器各分担6V电压，此时灯泡能够正常发光，故C正确；D、滑片移到最右端时，连入电路的电阻为60Ω，电路中电流I===A，小灯泡消耗。

一、初中物理电功率的综合计算问题1．如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A．灯泡L1比L2的亮B．电流表A1示数比A2的大C．若L1灯丝烧断，L2两端电压变大D．若L2灯丝烧断，电流表A示数变小【来源】广东省广州市南沙区2017届中考物理一模试题【答案】D【解析】【详解】AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1<P实2，灯泡L2比L1的亮，故AB错误；C．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，故C错误；D．由图可知，电流表A1测量灯泡L1的电流；电流表A2测量灯泡L2的电流；电流表A测量干路上的电流；若L2灯丝烧断，电流表A2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A示数变小，故D正确。

故选D。

2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A。

图乙中A、B分别是小灯泡和电阻R1两端的电压随电流变化关系图象。

只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A；滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。

只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V。

则（）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【来源】辽宁省葫芦岛市连山区2019-2020学年九年级（上)期末测试物理试题 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max210V=50 0.2AURI==Ω则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为1112404812V=V40509RU UR RΩ''==⨯+Ω+Ω由于R1为纯电阻，则1.5min电流通过R1产生的热量为2211148V91.560s=64J40UW tR⎛⎫⎪''⎝⎭==⨯⨯Ω故C符合题意；D．由于电源电压不变，则由2UPR=可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为minmin1.2W=0.1A12VPIU==则此时电路总电阻为maxmin12V=1200.1AURI==Ω则小灯泡此时电阻应为R L实=R max-R1-R2max=120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L实=I min R L实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A时，小灯泡两端电压不足2V，前后冲突，故D不符合题意。

2017年中考物理题分类汇编第18章电功率（解析版）一、选择题1．（2017绥化4）下列数据与事实相接近的是（）A．手电筒中的电流约2AB．我国家庭电路电压为220VC．家用节能灯的电功率约200WD．人正常骑自行车的速度约50m/s【考点】电流的大小；速度与物体运动；电压；电功率．【分析】首先对题目中涉及的物的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、根据物理实验室，普通手电筒小灯泡工作时的电流都不会超过电流表的小量程，即一般在0.6A以下，不可能达到2A，故A与事实不符；B、我国家庭电路电压为220V，故B与事实相接近；C、家用节能灯的电功率在10W 左右，不会达到200W，故C与事实不符；D、人正常骑自行车的速度约5m/s，不会达到50m/s，故D与事实不符．故选B．2．（2017自贡9）计算电流通过电风扇产生的热量，下面公式选用正确的是（）A．UIt B． tC．I2Rt D．前面三个都可以【考点】焦耳定律的计算公式及其应用．【分析】电动机消耗的电能大部分转化为机械能，少部分转化为内能，由此分析解答．【解答】解：电功的计算公式：W来计算用电器消耗电能的；焦耳定律公式：Q=I2Rt 是用来计算电流产生热量的；电动机是非纯电阻电路，工作时将电能转化为机械能和内能，计算产生热量只能用Q=I2Rt来计算．用电器如果将电能只转化为内能，则Q=W=UIt=I2Rt=t是通用的．故选C．3．（2017利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）A．甲 B．乙 C．丙 D．丁【考点】电功率与电压、电流的关系．【分析】知道电焊机的输出电压和输出功率，利用P=UI求电焊机的工作电流，然后即可选择合适的导线．【解答】解：由P=UI得，电焊机工作时的输出电流：I===55A，导线的安全载流量必须大于55A才行，由表可知，应选横截面积为10mm2的导线．故选D．4．（2017上海3）家用电能表抄见数所用的单位是（）A．千瓦 B．千瓦时 C．库仑 D．伏特【考点】电功．【分析】电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．【解答】解：A、千瓦是电功电能表是测量电能（或电功）的，故A不合题意；B、电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．故B符合题意；C、库化是电量的单位，而电能表是测量电能（或电功）的，故C 不合题意；D、伏特是电压的单位，电能表是测量电能（或电功）的，故D不合题意．故选B．5．（2017北京4）下列家用电器中，将电流热效应作为工作原理的是（）A．电视机B．电热水器C．抽油烟机D．电冰箱【考点】电流的热效应、化学效应和磁效应．【分析】（1）电流的热过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；（2）电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；（3）电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．【解答】解：A．电视机转化为声能和光能，不是利用电流的热效应工作的，故A 错误；B．电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；C．抽油烟机是利用电动机带动工作的，应用了电流的磁效应，故C 错误；D．电冰箱利用电动机带动工作，利用了电流的磁效应，故D错误．故选A．6．（2017武汉11）如图所示过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U 形管中液面高度差比左侧的大．下列说法正确的是（ ）A ．左侧容器中电阻丝的阻值比右侧容器中的大B ．该装置用来探究电流通过导体产生的热量跟电流大小的关系C ．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D ．U 形管中液面高度发生变化是因为U 形管中液体的热胀冷缩造成的【考点】焦耳定律．【分析】（1）=I 2Rt 可知，Q 与I 、R 及t 有关，故应采用控制变量法进行分析；（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法．【解答】解：两个电阻丝串联，通过它们的电流I 与通电时间t 相同，由焦耳定律Q=I 2Rt 可知，左边容器中的电阻小于右边容器中的电阻，故A 错误；B 、C 、在装置中，容器中的两个电阻丝串联，通过它们的电流I 与通电时间t 相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B 错误，C 正确；D 、U 形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D 错误．故选C ．7．（2017淮安8）如图、B 分别是白炽灯L l 、L 2实际测得的伏安特性图象．现将L1、L 2两灯串联在220V 的电源上，根据图象可得L 1、L 2的实际功率之比约为（ ）A ．1：1B ．l ：2C ．3：5D ．3：8【考点】实际功率．【分析】I ﹣U 伏安特性曲线点的连线的斜率等于电阻的倒数，串联后接在220V 的电源上，则两电阻两端的电压达不到220V ，但二者电压之和应为220V ，由图可读出电阻的电流，则可求得功率．【解答】解：两电阻串联时，流过两电阻的电流相等，而总电压应为220V，由I ﹣U图象可知，串联时电流应为0.28A，此时L1的电压为70V，故此时L1的功率P1=U1I1=70V×0.28A=19.6W；L 2的电压为150V，故此时L2的功率P2=U2I2=150V×0.28A=42W；则=≈，所以B正确．故选B．8．（2017衡阳18）小华利用图中的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（）A．甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系B．乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系C．甲图中闭合开关后，a管中液面上升比b快D．乙图中闭合开关后，c管中液面上升比d快【考点】焦耳定律．【分析】（1）电流产生大小、电阻大小、通电时间有关．探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟通电时间关系时，控制电流和电阻不变；电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面上升的快慢来反映，体现的是转换思想；（2）根据串并联电路的电流、电压、电阻关系和焦耳定律Q放=I2Rt解答．【解答】解：A、甲实验中，两则通过电阻丝的电流和通电时间相同，密闭容器中两电阻丝的阻值不相等，所以探究的是电热与电阻的关系，故A正确；B、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝并联，故左右密闭容器中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，即控制电阻、通电时间一定时，探究电热与电流的关系，故B错误；C、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，闭合开关后，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，气体压强大，则右侧b管中液面上升得快，故C错误；D、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝并联，故左右密闭容器中电阻丝的电阻和通电时间相同，右侧两电阻并联后和左侧电阻串联，所以左侧容器中电阻丝的电流大于右侧容器中电阻丝的电流，由焦耳定律Q=I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧c 管中液面上升得快，故D正确．故选AD．9．（2017河南7）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能 B．电功率C．电流D．时间【考点】J1：电功．【分析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功（消耗的电能）．【解答】解：1kW•h==1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A 正确、BCD错误．故选A．10．（2017北京13）电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A．在这三个用电器中，电烤箱正常工作时的电压最高B．在这三个用电器中，电视机正常工作时的电压最低C．正常工作时，通过电烤箱的电流大于通过电视机的电流D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多【考点】电功计算公式的应用．【分析】（1）根据作时的电压与额定电压相等即可判断；（2）从柱状图可知这三个用电器正常工作1小时的电费，进而知道消耗的电能，再根据P=和P=UI 判断通过这三个用电器的电流；（3）利用W=Pt判断这三个用电器消耗的电能，进而比较用电费用即可．【解答】解：AB、这三个用时的电压等于额定电压，由于电烤箱、电饭锅和电视机的额定电压相同，所以这三个用电器正常工作时的电压一样大，故AB错误；C、由柱状图可知，这三个用电器正常工作1小时的用电费从高到低依次是：电烤箱、电饭锅、电视机；而单价是一定的，所以它们消耗电能的关系为：W电烤箱＞W电饭锅＞W电视机，根据P=可知，这三个用电器的电功率：P电烤箱＞P电饭锅＞P电视机，由P=UI得，通过这三个用电器的电流：I电烤箱＞I电饭锅＞I电视机，故C正确；D、虽然P电烤箱＞P电饭锅，由于不知道一个月内电烤箱和电饭锅的实际工作时间，所以，根据W=Pt无法判断电烤箱和电饭锅消耗的电能，所以无法比较电费的多少，故D错误．故选：C．11．（2017兰州4）甲、乙“6V 3W”和“6V 6W”字样，先将两灯串联后接在电压为U的电路中，甲灯的功率为P1；再将两灯并联后接在同一电压下，乙灯的功率为P2．两次灯泡均安全，忽略温度对灯丝电阻的影响，则P1：P2为（）A．9：2 B．2：9 C．4：9 D．1：9【考点】电功率的计算．【分析】先计算两灯电阻，再根据电路特点和欧姆定律分析得到两灯串联和并联时两灯的实际电压，从而计算功率比．【解答】解：两灯额定电压相同，由P=可得两灯电阻比：====，串联电路中电流处处相等，所以当两串联时I甲=I乙，由欧姆定律可得： =，所以==，由串联电路电压特点知，U甲=U，由并联电路电压特点知，两灯并联时U乙=U，由P=可得：==（）2×=（）2×=．故选B．12．（2017图所示，将标有“3V”的灯泡L1和标有“6V、3W”的灯泡L 2串联在电路中，闭合开关S ，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L 1两端的电压及通过L 1的电流分别是（ ）A ．3V 1AB ．1.5V 1AC ．3V 0.5AD ．1.5V 0.5A【考点】电功率与电压、电流的关系．【分析】灯泡L 2正常发光时功率相等，根据P=UI 求出其正常发光时的电流，根据串联电路的电流特点可知电路中的最大电流不能超过两灯泡的额定电流，据此判断AB 选项错误，再根据CD 选项判断电路中正常发光时的电流，根据电路中只有一只灯泡正常发光和额定电压下灯泡正常发光判断L 1两端的电压．【解答】解：由P=UI 可得，灯泡L 2正常发光时的电流：I 2===0.5A \34因串联电路中各处的电流相等，所以，选项AB 中的电流1A 大于0.5A 是错误的，由CD 可知，电路中能正常发光为L 2；因电路中只有一只灯泡正常发光，所以，灯泡L 1两端的电压不可能为额定电压3V ，故C 错误、D 正确． 故选D ．13．（2017安徽17）动变阻器的滑片P 处于中间位置，闭合开关S ，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P 向右移动，则（ ）A ．L 1和L 2都变亮B ．L 1变暗，L 2变亮C ．L 1变亮，L 2变暗D ．L 1和L 2都变暗【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【分析】由电路图可知，灯泡L 器R 并联后再与灯泡L 1串联，根据滑片的移动可知接入电路中电阻的变化和并联部分电阻的变化以及总电阻的变化，根据欧姆定律可知电路中电流的变化和L 1两端的电压变化，根据P=UI 可知L 1实际功率的变化，进一步判断其亮暗的变化；根据串联电路的电压特点可知并联部分电压的变化，根据并联电路的电压特点和P=UI=可知L 2实际功率的变化，进一步判断其亮暗的变化．【解答】解：由电路图可知，灯泡L 器R 并联后再与灯泡L 1串联，将滑动变阻器的滑片P 向右移动，滑动变阻器接入电路中的电阻变大，并联部分的电阻变大，电路的总电阻变大，由I=可知，干路中的电流变小，由U=IR 可知，L 1两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI 可知，灯泡L 1的实际功率变小，L 1的亮度变暗，故AC 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，因并联电路中各支路两端的电压相等，所以，灯泡L 2两端的电压变大，由P=可知，L 2的实际功率变大，亮度变亮，故B 正确、D 错误．故选B ．14．（2017连云港4现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（ ）A ．增大电池电压B ．增加总功率C ．减小总功率D ．降低散热能力【考点】电功率与电能、时间的关系．【分析】省电模式是切断个人电脑部件供电以实现省电的功能，根据P=分析．【解答】解：当手机“电量”即W 一定，由P=可得，W=Pt ，要延长使用时间t ，则减小总功率P ，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的．故选C．15．（2017泰安22）如酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω﹣20Ω，电压表接入电路的量程为0﹣15V，电流表接入电路的量程为0﹣0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是（）①电流表的示数变小②电压表示数与电流表示数的比值不变③电压表示数的范围为8V﹣9.6V④电阻R消耗的电功率范围为0.4W﹣0.8W．A．只有①②正确 B．只有①④正确C．只有②③正确 D．只有②③④正确【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，，电压表测R两端的电压，电流表测电路中的电流．（1）当环境的酒精气体的浓度增大时，R阻值随酒精气体的浓度增大而减小，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知R两端的电压变化，由欧姆定律结合R的阻值判断电压表示数与电流表示数的比值变化；（2）当R=10Ω时，电路中的总电阻最小，电路中的电流最大即经过R的电流最大，根据电阻的串联和欧姆定律求出最大电流，根据U=IR求出电压表的最大示数；根据P=I2R求出R0消耗的电功率；当R=20Ω时，电路中的总电阻最大，电路中的电流最小，根据电阻的串联和欧姆定律求出最小电流，根据U=IR求出电压表的最小示数；根据P=I2R求出R消耗的最小电功率．【解答】解：由电路图可知联，电压表测R两端的电压，电流表测电路中的电流．（1）当环境的酒精气体的浓度增大时，R阻值随酒精气体的浓度增大而减小，由I=可知，电路中的电流变大，即电流表的示数变大，故①错误；由R=可知，电压表示数与电流表示数的比值等于R 的阻值，则电压表示数与电流表示数的比值不变，故②正确；（2）当R 0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R 0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R 0的电流最大，I 大===0.24A ，则电压表的最大示数为：U 最大=I 大R=0.24A ×40Ω=9.6V，R 0消耗的电功率：P R0大=（I 大）2R 0=（0.24A ）2×10Ω=0.576W，当R 0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：I 小===0.2A ，则电压表的最小示数为：U最小=I小R=0.2A ×40Ω=8V，所以，电压表示数的范围为8V ﹣9.6V ，故③正确；R 0消耗的电功率：P R0小=（I 小）2R 0=（0.2A ）2×10Ω=0.4W，所以，电阻R 0消耗的功率范围为0.4W ～0.576W ，故④错误． 故选C ．16．（2017所示电路中，R 1的阻值为4欧，当开关S 1和S 2都闭合时，电流表示数为3安；当只闭合S 2时，电流表示数为2安，下列说法正确的是（ ）A ．电源电压为6伏B ．R 2的阻值为1欧C ．S 1和S 2都闭合时，R 2消耗的功率为18瓦D ．只闭合S 2时，电路消耗的总功率为24瓦 【考点】欧姆定律的应用；电功率的计算．【分析】（1）S 2均闭合时，电路为R 1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；（2）只闭合S 2时，两电阻串联，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R 2阻值；（3）S 1和S 2都闭合时，电路为R 1的简单电路，R 2消耗的功率为零；（4）只闭合S 2时，根据P=UI 求出此时消耗的总功率．【解答】解：A 、当开关S 1、S 电路为R 1的简单电路，电流表测电路中的电流，示数为3安；由I=可得，电源的电压：U=I 1R 1=3A ×4Ω=12V；故A 错误；B 、只闭合S2时，两电阻串联，电流表测电路中的电流，示数为2安；由I=可得，电路中的总电阻：R===6Ω；因串联电路中总电阻等于各分电阻之和，所以，电阻R2阻值：R2=R﹣R1=6Ω﹣4Ω=2Ω，故B错误；C、S1和S2都闭合时，电路为R1的简单电路，R2消耗的功率为零；故C错误；D、只闭合S2时，电流为2安，电路消耗的总功率：P=UI2=12V×2A=24W，故D正确．故选D．17．（2017重庆8）如图甲为湿器，如图乙为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，计算可得出（）A．R的电流最小值为80mAB． R的电功率最大值为0.9WC．R的电功率最小值为0.3W D．装置能监测湿度最大值为90%【考点】欧姆定律的应用；电功率的计算．【分析】由图可知：定值电阻R与联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；（1）知道湿敏电阻R的最大阻值为120Ω，利用串联电路的特点和欧姆定律即可求出最小电流，根据欧姆定律求出湿敏电阻R两端的电压与电压表的量程比较即可判断；（2）定值电阻R与湿敏电阻R串联，P=I2R 即可求出R的电功率最大；（3）由于R是定值电阻，根据P=I2R可知电路中的电流最小时R的电功率最小；由（1）可知，但电压表示数为9V时湿敏电阻R的阻值最大电路中的电流最小，根据串联电路的电压特点求出R两端的电压；根据P=即可求出R的最小电功率；（4）由于串联电路中电阻两端的电压随电阻值的增大而变大，所以，根据电压表的最大示数，求出此时R的电阻，由图乙即可判断得出能监测湿度的最大值．【解答】解：由图可知，定值电阻R与湿敏电阻R串联，电压表测量湿敏电阻R 两端的电压，电流表测量电路中的电流；A、若湿敏电阻R的阻值最大为120Ω，此时电路中的电流最小，则此时最大总电阻：R总=R+R最大=30Ω+120Ω=150Ω，所以最小电流为I最小===0.08A=80mA；此时湿敏电阻R两端的电压：UR =I最小R最大=0.08A×120Ω=9.6V＞9V，由于电压表量程为0～9V，则电流为80mA时湿敏电阻R两端的电压会超过电压表的量程，所以电路中的最小电流不能为80mA，故A错误；B、由欧姆定律可得，电路中的电流I=，则湿敏电阻R的电功率：PR=I2R=（）2R===，所以，当R=R0=30Ω时，R的电功率PR最大，则PR最大===1.2W，故B错误；C、根据串联电路知，湿敏电阻R的阻值越大，其两端的电压也越大，由于电压表量程为0～9V，则湿敏电阻R两端的电压最大为9V时，此时湿敏电阻R的阻值最大，电路中的电流最小；21则根据串联电路总电压等于各电阻两端的电压之和可知，R两端的电压：U0最小=U﹣UR最大=12V﹣9V=3V，则R0的最小电功率：P0最小===0.3W，故C正确；D、湿敏电阻R两端的电压最大为9V，电路中的电流：I最小===0.1A，根据欧姆定律可知，R的最大电阻为：R最大===90Ω；由图乙可知能监测湿度的最大值为80%，故D错误．故选C．18．（2017滨州所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（）A．R1：R2=5：1B．电源电压是10VC．R2的电功率是20WD．R1工作2分钟所放出的热量为600J【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．【分析】由电路图可知，R1与R表A1测干路电流，电流表A2测R1支路的电流，根据并联电路的电流特点结合两电流表指针的位置相同确定电流表量程，根据分度值读出示数，进一步求出通过R2的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出R2的阻值，进一步求出两电阻的阻值之比，利用P=UI求出R2的电功率，根据Q=I2Rt求出R1工作2分钟所放出的热量．【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流．因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，干路电流I=2.5A，电流表A2的量程为0～0.6A，分度值为0.02A，通过R1的电流I1=0.5A，根据并联电路的电流特点可得，通过R2的电流：I 2=I﹣I1=2.5A﹣0.5A=2A，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I1R1=0.5A×20Ω=10V，故B正确；则R2的阻值：R2===5Ω，则R1：R2=20Ω：5Ω=4：1，故A错误；R2的电功率：P 2=UI2=10V×2A=20W，故C正确；R1工作2分钟所放出的热量：Q 1=I12R1t=（0.5A）2×20Ω×2×60s=600J，故D正确．故选BCD．19．（2017重庆A8）路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω【考点】IH：欧姆定律的应用；JA：电功率的计算．时，灯泡L与滑动变阻器R的最大阻【分析】（1）将滑片P端，闭合开关S、S1值并联，电压表被短路无示数，据此判断选项A；（2）灯泡正常发光时的电压和额定电压相等，根据P=UI=求出灯泡正常发光时的电阻；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，此时电路的最大电功率即为灯泡的额定功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围．【解答】解：（1）将滑片P移到R合开关S、S时，灯泡L与滑动变阻器R的最大阻值并联，1电压表被短路无示数，所以电压表读数不会超过量程，故A错误；===9Ω，故B错（2）由P=UI=可得，灯泡正常发光时的电阻RL误；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流：===0.5A，IL此时电压表的示数为零，电流表的示数小于0.6A，则电路的最大功率为2.25W，故C错误；当电压表的示数U=3V时，滑动变阻器接入电路中的电阻最大，R因串联电路中总电压等于各分电压之和，。

专题：欧姆定律、电功率综合计算（警告：请对自己负责认真作答切勿抄袭）一、并联电路的计算例1、在右图所示电路中，R1＝20欧，通过R1的电流强度I1为0.3安培，电流表A的读数为0.5安，求：(1)R 1两端的电压U1；(2)通过R2的电流强度I2；(3)R2的阻值；(4)电流通过R 1的电功率P1。

拓展1：在右图所示的电路中，电阻R1的阻值为10欧。

电键K断开时，电流表A的示数为0.6安；电键K闭合时，电流表A的示数为1安。

求：(1)电源电压U。

(2)电阻R2。

(3)通电10秒钟，电流通过R2所做的功W2。

拓展2：在右图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω2A”字样。

闭合电键后，当滑动变阻器的滑片P在中点位置时，电流表A1的示数为1.1安，电流表A2的示数为0.6安。

求：（1）电源电压。

（2）电阻R1的阻值。

（3）当滑动变阻器滑片P移至最右端，电流通过R2的电功率P2。

拓展3：在左图所示的电路中，滑动变阻器R2上标有“50Ω2A”字样。

闭合电键后，当滑动变阻器的滑片P在某位置时，电压表V的示数为12伏，电流表A1的示数为0.6安，电流表A2的示数为1.1安。

求：（1）电阻R2的阻值。

（2）滑动变阻器连入电路的阻值。

（3）滑动变阻器R1工作时消耗的最小功率。

拓展4：如右图所示的电路中，电源电压保持不变，滑动变阻器R1上标有“100Ω1A”字样。

电阻R2的阻值为20欧。

闭合电键K后，电流表A1的示数为0.5安，电流表A2的示数为0.3安。

求：（1）电源电压。

（2）滑动变阻器连入电路的阻值。

消耗的最小功率。

（3）滑动变阻器R二、串联电路的计算例2、在右图所示电路中，电源电压为12伏，R1＝10欧，通过R1的电流强度I1=0.2安，求：(1)电压表V的读数U1；(2)R2两端的电压U2；(3)R2的阻值；(4)通电10秒钟，电流通过R 1做的功W1。

标有“20Ω 2A”字样。

闭合拓展1：右图所示的电路中，电源电压为6伏不变，滑动变阻器R电键S后，电流表A示数为0.2安。

2017全国中考物理真题专题汇编十八：电功率、电热19．（2017?泰州）小明用如图装置探究电流产生的热量与电流的关系，锥形瓶内装有200g煤油，他先闭合开关，调节滑片P使电流表示数为0.5A，记录到5分钟内温度计示数升高了5℃，则煤油吸收的热量为2100 J，接着他调节滑片P使电流表示数发生改变，观察并记录温度计示数的变化，对比前后数据，可得出初步结论，利用该装置还可以探究电流产生的热量与通电时间的关系．（c煤油=2.1×103J/（kg?℃））【考点】JI：焦耳定律的计算公式及其应用．【分析】知道煤油的质量和比热容以及温度的变化，根据Q吸=cm△t求出煤油吸收的热量；电流产生的热量与通电时间、电流大小和电阻的大小有关．【解答】解；煤油的质量m=200g=0.2kg，则煤油吸收的热量：Q吸=cm△t=2.1×103J/（kg?℃）×0.2kg×5℃=2100J；由图可知，此时的电阻是定值电阻，无法改变，可以通过改变时间来探究电流产生的热量与时间大小的关系．故答案为：2100；通电时间．24．（2017?泰州）如图为某同学设计的调光灯电路，S为选择开关，当S 接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，的那个S接触c点时，电路可继续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R3滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．【考点】J9：电功率与电压、电流的关系；IH：欧姆定律的应用；JE：实际功率．【分析】（1）根据I=算出小灯泡的额定电流；（2）根据串联电路的电压特点求出灯泡正常发光时变阻器两端的电压，根据串联电路的电流特点和欧姆定律得出等式，然后求定值电阻R0的阻值；（3）根据电路中的电流为0.5A，求出总电阻，根据串联电路的电阻特点求出地球的电阻，根据P=I2R求出灯泡的实际功率．【解答】解：（1）由P=UI得，小灯泡的额定电流：I===0.6A；（2）因串联电路中总电压等于各分电压之和，所以，灯泡正常发光时，定值电阻R0两端的电压：U0=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I=0.6A，定值电阻R0的阻值：R0===5Ω；（3）当S接触c点时，调节R3的滑片至中点位置时R3=5Ω，电路中的电流为：I′=0.5A，电路的总电阻：R===18Ω，灯泡的电阻为：R L=R﹣R3=18Ω﹣5Ω=13Ω，灯泡的实际功率为：P L=I2R=（0.5A）2×13Ω=3.25W．答：（1）小灯泡的额定电流为0.6A；（2）定值电阻R0的阻值为5Ω；（3）当S接触c点时，调节滑片至中点位置，电路中的电流为0.5A，此时灯泡的实际功率为 3.25W．24. （2017?湘潭）小林家的电能表4月底的读数为824.6kW?h，5月底读数如图所示，则他家5月份用电____kW?h．他家用电器同时工作时总电流不能超过A，总功率不能超过W．【考点】电功率的计算；电能表参数的理解与电能的求法．【专题】计算题；信息给予题；电能和电功率．【分析】电能表的读数：电能表的最后一位数是小数，单位kW?h；月末与月初的示数差即为本月消耗的电能；已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．【解答】解：（1）由题知，4月底的读数为824.6kW?h，5月底读数为932.6kW?h，5月份用电：W=932.6kW?h-824.6kW?h=108kW?h；（2）由图示电能表可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，则电能表允许的用电器最大总功率：P=UI=220V×20A=4400W．故答案为：108；20；4400．【点评】本题考查了电能表的参数的理解与电能的求法，理解好电能表的相关参数的意义是关键．27.(2017?广西)（7分）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5v”，正常发光时的电阻约为8Ω。

2017年中考题计算专题1、如图所示，电源电压恒定，R为定值电阻，灯泡L标有“6V 6W”的字样，滑动变阻器R'最大阻值为36Ω．闭合开关S．当滑片P移到最右端时，电流表的示数为1A；当滑片P移到最左端时，电流表的示数为0.2A．（不考虑灯丝电阻变化）（1）该电路是联电路，灯泡L的电阻是Ω．（2）电源电压是多少？定值电阻R的阻值是多少？（3）移动滑片P，当滑动变阻器消耗的电功率为W时，滑动变阻器接入电路的阻值是多少？2、养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。

下图是某款养生壶及其铭牌，求：（1）养生壶正常工作时的电阻；（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间；【c 水=4.2╳103J/(kg·℃）】型号CH—M16额定电压220V频率50Hz额定功率1000W容量1.2L（3）用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，通过电能表测得此过程共耗电3.726╳105J，此时养生壶两端的电压和通过液晶电视机的电流多大。

(设养生壶的电阻和加热效率不变)。

3、某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示．求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值．4、如图1示，电源电压恒定，滑动变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光．（1）求灯泡正常工作时通过的电流和电源电压．（2）R0是如图2示的Ra和Rb之间任意取值的电阻，当在AB间接入电阻R0后，闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A （电流表选择0﹣0.6A量程），求R0的取值范围及电压表示数的最大值和最小值．5、如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V 3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2=2R1，测绘出小灯泡的I﹣U图象如图乙所示，电源电压保持不变．（1）根据小灯泡的I﹣U图象判断，小灯泡的阻值是否恒定（选填“恒定”或“不恒定”），用物理知识解释其原因是．（2）小灯泡正常发光时的电流是多少A？（3）小灯泡两端电压为2V时的实际功率是多少W？（4）电源电压是多少V？6、我们生活在电的时代，电能的广泛使用，使电能的社会需求日趋紧张．节约电能，提高能源的利用率是一个在国民经济中具有重要战略意义的问题．改造和淘汰陈旧的设备、采用高压输电是节约能源的重要措施．其电站与用户间距离为10km，输送的电功率为6.0×104kW，每米输电导线的电阻为1.8×10﹣3Ω，若输电电压从1.0×105V提高到3.0×105V．（1）求输电线路损耗的电功率减少了多少？（2）现输电导线在某处发生了短路，为确定短路位置，检修员在电站利用电压表、电流表和电源接成如图1所示电路进行检测．电压表的示数为3.0V，电流表的示数为0.5A，则短路的位置离电站的距离为多少？（3）安全用电的常识之一是不靠近高压电，而双脚站在高压线上的小鸟（两脚间距离为5cm，电阻为104Ω）居然安然无恙（图2），计算说明小鸟为什么不会触电死亡？在你的计算中运用了什么近似条件？7、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V 3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：电压/V…0.51.22.03.04.05.05.5…电流/A…0.080.120.180.260.340.420.46…（1）若让左转、右转指示灯同时工作，转向开关应与触点接通（选填“1和2”、“2和3”、“3和4”或“4和5”）．（2）当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1：4，求定值电阻R0的阻值．（3）右转指示灯交替闪烁工作15s时，求指示灯和R0消耗的电能分别是多少？8、已知A灯标着“6V 3W”， B灯标着“6V 6W”，滑动变阻器R规格“50Ω 2A”。

2017年中考题电功率复习题2一、选择题1、如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A．=，= B．=，=C．=，=D．=，=2、图甲是小灯泡的电压——电流图像。

将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，A．电流表的示数为0.2AB．滑动变阻器R接入电路中的电阻为15ΩC．电路消耗的总功率为1.35W。

D．10s内滑动变阻器R产生的热量为13.5J3、如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是A．3V 1A B．1.5V 1AC．3V 0.5A D．1.5V 0.5A4、如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：15、某物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到表和表示数描点在U—I图像中，然后连接这些点得到如图乙所示的U—I图像，则由图不能得出的是A．电阻R的阻值为10ΩB．当示数为2V时，R消耗的电功率为0.4WC．若将R均匀拉长后，再重新进行实验，则描出的图线应在U—I图像中的Ⅰ区D．滑片P左移，电路总功率变小6、酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾[来源:C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V7、如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（）A．S闭合后，使电压表的示数减小1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片移到最右端时通电10秒，小灯泡消耗的电能是5J8、如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大9、如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．滑片P在最右端时，滑动变阻器消耗的功率为3.2W10、如图所示，电源电压U保持不变，R0为定值电阻，滑动变阻器R1的最大阻值为R1′．当滑片P在a端时，R0消耗的电功率为6W；当滑片P在b端时，电流表的示数为0.2A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U2之比U1：U2=5：1．则（）A．R0=8ΩB．R1′=24ΩC．U1=9V D．U=20V二、填空题11、如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻消耗的电功率变化了______W．12、用四个相同的灯泡L1、L2、L3、L4和定值电阻R1、R2，组成如图所示两个电路．图中U甲=12V，U乙=6V．闭合开关，四个灯泡均正常发光．求：（1）通过L1和L2的电流之比为______；（2）甲、乙两电路的总功率之比______；（3）定值电阻R1、R2的阻值之比______13、某家庭电能表如图所示．若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为______kW.h，空调的电功率是______W．14、在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2=______A，电流表的内阻RA=______Ω．15、有“3V 0.75W”的L1灯泡和“3V 1.5W”的L2灯泡，如题14图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R=______Ω；如题14图乙所示，闭合开关，L1灯正常发光，则电源2的电压U=______ V；此时L2消耗的实际功率P=______W(假设灯丝电阻不变)。

电功、电功率专题一：实际功率计算【题1】 在如图所示的电路中，电源两端的电压为6V 且保持不变，1210R R ==Ω，开关1S 闭合后，下列说法正确的是（ ）A ．开关2S 断开时，1R 两端的电压为6V B ．开关2S 断开时，2R 两端的电压为3V C ．开关2S 断开时，1R 消耗的功率为3.6W D ．开关2S 闭合时，1R 消耗的功率为0.9W【题2】一个标有“220V 100W ”的电烙铁，将它与一只白炽灯泡串联，用一个开关与灯泡并联，接入220V 电路中．当断开与灯泡并联的开关时，电烙铁的功率是25W ．若灯泡的额定电压是220V ，则该灯泡的额定功率和使用时的实际功率分别是(不考虑温度对电阻的影响)( ) A ．100W 和25W B ．50W 和25W C ．25W 和100W D ．100W 和50W【题3】 如图5所示电路电源两端电压保持不变。

当开关1S 闭合，2S 断开时，电阻1R 消耗的电功率为1P ，电路消耗的总电功率1=3P P 总；当开关1S 断开，2S 闭合时，电阻2R 消耗的电功率为2P ，电路消耗的总电功率为'P 总。

若'=3:2P P 总总：，下列关系正确的是A ．12:5:2R R =B ．23:5:4R R =C ．12:9:10P P =D ．2:27:10P P =总 【题4】 如图所示，电源电压恒为12V 不变，L R 、1R 及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V ，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）A ．当S 闭合，1S 断开，滑片P 在b 端时，灯泡的功率为0.4JB ．当S 闭合，1S 断开，滑片P 在b 端时，电流表的示数为0.2AC ．当S 闭合，1S 断开，滑片P 在a 端时，灯每秒钟消耗的电能为14.4WD ．当S 、1S 均闭合，滑片P 在a 端时，电路总功率为14.4W【题5】 如图所示，电源电压保持不变，12:1:4R R =．只闭合1S 时，电流表的示数为0.3W ，1R 消耗的功率为1P ；只闭合2S 时，0R 消耗的功率0.4W ，2R 消耗的功率为2P ，且12:9:4P P =．则下列结果正确的是（ ）A ．电源电压为24VB ．0R 的阻值为80ΩC ．2R 的阻值为320ΩD ．0R 先后两次消耗的功率之比为9:4【题6】 将两个定值电阻1R 、2R 并联在电压为U 的电源两端，1R 消耗的功率为1P ，2R 消耗的功率为13P ，当把它们串联在电压为4U 的电源两端时，下列说法正确的是（ ） A ．1R 两端的电压为UB ．2R 消耗的功率变小C ．通过2R 的电流变小D ．两个电阻消耗的总功率为112P【题7】 灯L 与定值电阻R 并联接于电源电压为12V 的电路中，灯L 正常发光，干路电流为0.625A ，当把它们串联在另一电路中时，灯L 的功率为额定功率的1/4，通过电阻的电流为原电流的1/3，此时灯L 的实际功率为______W （忽略温度对电阻的影响）．【题8】 将两个定值电阻并联在电压为U 的电源两端，1R 消耗的功率为1P ，2R 消耗的功率为12P .把这两个定值电阻串联在电压为23U 的电源两端时，下列说法中正确的是A ．1R 两端的电压升高B ．2R 消耗的功率为112P . C ．通过2R 的电流变大D ．两个电阻消耗的总功率为194P 【题9】 如图所示电路，电源两端电压不变，电流表和电压表选择的量程分别为0~0.6A 和0~3V ．闭合开关S ，在滑动变阻器滑片P 从一端移动到另一端的过程中，电压表和电流表的示数均可达到各自的最大测量值(且不超过量程），在上述过程中，电阻1R 所消耗的最大电功率是与最小电功率之比为9:1．当滑片P 移至滑动变阻器的中点时，电路消耗的电功率为______W ．【题10】 甲灯额定电压为6V ，乙灯额定功率为2W ，甲、乙两灯的电阻分别为R 甲和R 乙，且R R >甲乙，并保持不变．将它们以某种方式连接到电压为A U 的电源上时，两灯均正常发光；将它们以另一种方式连接到电压为B U 的电源上时，乙灯正常发光，甲灯的实际功率为额定功率的4/9，则电源A U 两端的电压为____V ．【题11】 如图所示，当S 断开，甲、乙两表是电流表时，两表示数之比:3:5I I =甲乙；当S 闭合，甲、乙两表是电压表时（ ）A ．两表的示数之比:5:3U U =甲乙B ．两表的示数之比:2:5U U =甲乙C ．1R 与2R 消耗的功率之比12:2:3P P =D ．1R 与2R 消耗的功率之比12:3:2P P =【题12】 （多选）如图所示，电源电压不变，只闭合1S 与只闭合3S 电流表的示数之比为3:2，下列说法正确的是（ ）A ．1R 、2R 之比为1:2B ．只闭合1S 与只闭合2S 电流表的示数之比为2:1C ．只闭合2S 与只闭合3S 电阻2R 消耗的功率之比为9:1D ．闭合1S 、2S 与只闭合3S 整个电路的功率之比为9:2【题13】 如图所示的电路中，电源两端电压不变．当①和②均为电压表时，开关S 闭合后，电压表1V 、2V 的示数之比为7:12，电阻1R 消耗的电功率为1P ．当①和②均为电流表时，开关S 闭合后，电流表1A 、2A 的示数之比为16:21，此时电阻2R 消耗的电功率为'2P ．则'12:P P 等于（ ）A ．1:12B ．1:16C ．3:64D ．9:16【题14】 （多选）在如图所示的电路中，电源电压不变．闭合开关S ，电压表1V 、2V 示数之比为3:4，电流表1A 的示数为1A ，电阻1R 的功率是4W ．若将电压表2V 换成电流表2A ，电流表2A 的示数为3A ，则下列计算结果正确的是（ ） A ．电阻1R 与2R 之比是3:4 B ．电源电压是12V C ．电阻3R 的阻值是2ΩD ．在如图所示的电路中，若通电1min ，电阻2R 消耗的电能是120J【题15】 如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表．已知当开关S 断开时，两灯均发光，此时甲、乙两电表的示数之比为2:3．若将甲、乙两电表同时换成另一种电表，开关S 闭合后两灯仍发光（不计温度对灯丝电阻的影响），则此时甲、乙两电表的示数之比及灯泡1L 和2L 消耗的功率之比分别为（ ） A ．3:1，2:1B ．3:1，3:1C ．1:3，1:3D ．1:3，3:2【题16】 有三个电阻，其中1R 与3R 为定值电阻，2R 是阻值可变的电阻，1R 的阻值为6Ω，且123R R R ≥≥。

2017年物理中考试题集锦——用电器计算题一、电烤箱1．如表所示为某电烤箱的铭牌，高温档额定功率模糊不清．如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，R2=72.6Ω．电烤箱开关接1时是低温档，接2时是高温档．求：（1）电烤箱在低温档正常工作10min电流做的功；（2）R1的阻值；（3）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．二、冷饮展示冰柜2.如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：（1）冰柜的电动压缩机正常工作时的电流为多少？（2）冰柜正常工作时防雾电热丝的电阻为多少？（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？【玻璃的比热容为0.84×103J/（kg•℃）】三、空气净化器3．空气净化器能有效改善室内空气质量。

下图是某四层塔式空气净化器的原理图。

相关参数如下表所示：请回答下列问题：（1）该净化器在2档正常工作时的电流为多少？（2）该净化器在4档正常工作时，净化45m3的空气需要多长时间？（3）晚上可将净化器调至1档，以减弱噪音对睡眠质量的影响。

请计算该净化器在1档连续正常工作8小时共消耗多少电能？四、智能滚筒洗衣机4.某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。

其简化等效电路如图所示，此时处于空档位置。

闭合开关S，旋钮绕P转动，实现档位转换，旋至1档时R1、R2 同时工作，洗衣机处于加热状态；旋至2档时R2 和电动机同时工作，洗衣机处于保温洗涤状态。

R1 和R2 均为电热丝，其阻值不受温度影响，R1=22Ω，主要参数如下表。

电功率中考试题精选1．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗2．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：13．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1 B．1：4 C．5：1 D．1：54.如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：15如图10所示电路，电源电压保持不变。

只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。

那么闭合S、S1后，R1与R2的电功率之比是（）A．2：3 B．3：2 C．5：2 D．1：26.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端电压之比是2:1D.甲、乙两个电阻的电功率之比是1:47．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W8．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。

2017中考物理试题电学计算题汇编（欧姆定律、电功率）一、欧姆定律1、（2017?上海）在如图所示的路中，电源电压保持不变，电阻R1的阻值为20欧，闭合电键S，两电流表的示数分别为0.8安和0.3安．①求电源电压U．②求通过电阻R2的电流I2．③现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6瓦，求电阻R0的阻值．2、（2017?深圳）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．（1）当托盘为空时，R2电阻；（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；（3）若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．3、（2017?绵阳）我国规定的饮酒驾车和醉酒驾车标准如表．如图甲是对驾驶员进行现场检测的呼气式酒精检测仪，用于检测驾驶人员呼气酒精浓度．呼气中的酒精浓度与血液中的酒精浓度关系为：血液酒精浓度X=呼气酒精浓度y×2200．类型标准（血液中的酒精浓度X）非饮酒驾车Χ＜20mg/100mL20mg/100mL≤Χ＜80mg/100m饮酒驾车L醉酒驾车Χ≥80mg/100mL酒精测试仪由酒精气体传感器（相当于随呼气酒精浓度变化的变阻器），与一个定值电阻及一个电压表组成，图乙是它的原理图，电源电压 1.5V，定值电阻R1=40Ω，传感器的电阻值R2与呼气酒精浓度y的关系如图丙所示．测试时，按下开关等仪器正常后，被测者口含紧吹气管吹气4s，测试仪显示结果．①某驾驶员接受测试，电压表示数是0.5V．该驾驶员测试结果是什么类型？②如果被测者测试时，口没有含紧吹管吹气，请根据流体压强与流速的关系，分析对测试结果的影响．4、（2017?包头）物理兴趣小组设计了一个便携式水深测量装置，它主要由探头A和控制盒B构成，它们之间用有绝缘皮的细导线形成回路，如图甲所示，其中探头A是一个高为0.1m，重为5N的圆柱体，它的底部是一个压敏电阻R（与水的接触面涂有绝缘漆），工作时，底部始终与水平面相平，压敏电阻R的阻值随表面所受压力F的大小变化如图乙所示，A与B间的电路连接关系如图丙所示，其中电源电压恒为 4.5V，小组同学将该装置带到游泳池，进行相关的测量研究．（导线重力与体积均不计，g取10N/kg）求：（1）当把探头A刚好全部浸没到池水中时，探头A底部受到的压力为1N，探头A的底面积为多少？（2）用手拉住导线，将探头A缓慢下降到池水中某一深度（探头A不接触池底），此时电流表的示数为0.3A，探头A底部所在处水的深度h为多少？（3）用手拉住导线，将探头A下降到水深为 2.6m的水平池底（但不与池底密合），且导线处于完全松弛状态，此时电流表的示数是多少？5、（2017?德州）如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“０～0.3A”的量程．（1）当环境温度是40℃时，电流表的示数为0.2A，求此时R t消耗的电功率及R0的电阻值；（2）该电路能测量的最高温度是多少．6、（2017?攀枝花）如图甲所示，电源两端电压保持不变，L是标有“6V 3.6W”的小灯泡，通过它的电流和它两端的电压关系如图乙所示，R0为定值电阻．当开关S、S1、S2都闭合，且滑动变阻器的滑片位于a端时，小灯泡恰好正常发光，此时R0消耗的功率为P1；当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当S、S2闭合，S1断开，滑动变阻器的滑片滑到b端时，R0消耗的功率为P2，且P1：P2=9：4，求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大阻值；（3）定值电阻R0的阻值．7、（2017?衡阳）小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R x的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻R x的阻值．8、（2017?北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．9、（2017?呼和浩特）如图所示，电阻R1为8Ω，电源两端电压为12V，开关S 闭合后．求：（1）当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′．10、（2017?江西）如图所示，电源电压可调，小灯泡上标有“6V0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．11、（2017?安徽）现一只满偏电流I g=3mA的电流计G，已知其电阻R g=100Ω，现在需要把它改装成一只量程I c=3A的电流表，如图a所示．求（1）电阻R x的阻值；（2）求改装后的电流表电阻R c的阻值；（3）如图b所示，将改装后的电流表接入电路中．已知电源电压U=10V，电阻R1=5Ω．闭合开关S，移动滑动变阻器的滑片P，使电流表的示数I=1.0A．求此时滑动变阻器接入电路中的阻值R2，以及通过原电流计G的电流I1．12、（2017?威海）图甲是某小区高层住宅电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住该小区某栋楼的16楼，他乘电梯从1楼匀速升到16楼用时50s，已知每层楼的高度为3m．小明重600N．轿厢重5400N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此时程，解答下列问题．（1）拉力F的功率为多大？（2）动滑轮A提升小明的机械效率为多少？（3）图乙是该电梯超载自动报警系统工作原理的示意图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作，当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作，在控制电路中，已知电源电压为6V，保护电阻R2=100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02A时，电铃就会发出警报声，若乘客人均重为700N，该电梯最多可以乘载多少人？13、（2017?遵义）如图甲所示，灯泡L标有“6V3W”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为I a；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为R b，电流表的示数为I b，已知R b：R0=7：3，I a：I b=5：4．求：（1）小灯泡正常工作时的电阻R L（2）只闭合S、S2，滑片P在b点时，电流表的示数I b；（3）电源电压．14、（2017?河北区一模）如图所示，R1=25Ω，小灯泡L的规格为“2.5V0.3A”，电源电压保持不变．（不考虑灯丝电阻变化）（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值．15、（2017?九龙坡区校级二模）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为 0.3A，电流表A2的示数为 0.2A．求：（1）电源电压U．（2）电阻R2的阻值．16、（2017?埇桥区一模）如图甲所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB 表示．求：（1）电源电压（2）滑片P滑到ab中点时电压表的示数．17、（2017?成都模拟）如图所示电路中，R1=10Ω．当开关S闭合时，电流表示数为0.2A，电压表示数为4V．求：（1）R2的阻值；（2）电源电压．18、（2017?繁昌县模拟）如图所示，电源电压保持不变，滑动变阻器的最大值R0=20Ω，且R2=2R1．当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，试求定值电阻R1和电源电压．19、（2017?保康县模拟）如图所示，电源电压为6V，小灯泡标有“4V 1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样．求：（1）小灯泡的电阻为多大？（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S 与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围．20、（2017?敦煌市一模）在如图所示的电路中，电阻R1的阻值为10欧．闭合开关S，电流表A1的示数为0.3安，电流表A的示数为0.5安．求：（1）通过电阻R2的电流．（2）电源电压U．（3）电阻R2的阻值．21、（2017?河西区二模）如图所示，R1=20Ω，R2=40Ω，电源电压保持不变．（1）当开关S1、S2都闭合时，电流表A1的示数是0.3A，电源电压是多少？（2）当开关S1、S2都断开时，电流表A2的示数是0.1A，灯的电阻是多少？22、（2017?青浦区二模）如图所示的电路中，电源电压保持不变．①若电阻R1的阻值为20欧，当电键S闭合时，电流表A的示数为0.5安．求电阻R1的两端电压U1和10秒钟电流通过电阻R1所做的功W1．②若闭合电键S后，将滑动变阻器R2的滑片P从a端移到 b 端时，电流表、电压表的示数如表所示．求：电源电压U和电阻R1的阻值．滑片P 的位置电流表 A的示数电压表V的示数a 0.2A 4Vb 0.6A 0V23、（2017?河南二模）随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；（3）此电路能测量的最高环境温度为多少？24、（2017?高密市模拟）如图所示的电路中，电源电压是9V，小灯泡L上标有“6V6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．25、（2017?和县一模）实验室的电压表是由小量程电流表改装而成的，图中G 是满偏电流（即电流表允许通过的最大电流）I g=10mA的电流表，其电阻R g=100Ω．定值电阻R1=900Ω．分别将a、b或a、c接入电路，就可将G改装成两个量程的电压表．（1）当使用a、b两个端点时．求G满偏时a、b间的电压（即改装后电压表的量程）；（2）若使用a、c两个端点，且改装后电压表的量程为100V，求定值电阻R2的阻值．26、（2017?吉安模拟）如图甲所示的电路中，电源电压为3V，小灯泡上标有“2.5V，0.25A”字样．当滑动变阻器的滑片P从右端移到a点时，小灯泡正常发光；再移动滑片到某点b时，电压表读数如图乙所示（电源电压和小灯泡的电阻保持不变）．请回答：（1）当滑片P移到b点时，电压表读数为V，小灯泡的电阻为Ω．b点在a点的边（选填“左”或“右”）．（2）滑片在b处时，求滑动变阻器接入电路的阻值是多少？27、（2017?江津区模拟）如图所示电路，灯L1上标有“6V3W”的字样，灯正常发光，电流表示数为0.8A．求：（1）通过灯L1的电流；（2）电阻R的阻值．28、（2017?赣州模拟）如图所示，电源电压U保持不变，R1=20Ω．当滑动变阻器R2的滑片P在最左端时，电流表示数为0.5A；若将滑片P滑至变阻器中点时，电流表示数为0.2A求：（1）电源电压U（2）滑动变阻器的最大阻值．29、（2017?泰州二模）小明同学利用如图甲所示电路，测定自己制作的玩具小飞机所需要的电动机工作数据．已知电源电压恒定，当滑动变阻器滑片从一端滑至另一端的过程中，两个电压表的读数与电流表的读数变化关系如图乙所示．当通过电动机的电流大于0.4A时，电动机转子才转动．（1）开关S闭合前，滑动变阻器滑片应滑至最端（选填“左”或“右”）；由图可知电源电压为V，其中（选填“a”或“b”）是表示V1与A变化的规律；（2）求电动机线圈的电阻和滑动变阻器的最大阻值．30、（2017?曲靖一模）如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2A，求R0的阻值是多少？31、（2017?禄丰县校级模拟）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于如图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如表格中所示，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．酒精气体浓0 5% 10% 15% 20% 25% 30%度R2∕Ω80 70 60 50 40 30 20 求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时酒精气体浓度为多少？32、（2017?鼓楼区模拟）如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：（1）电阻R1两端的电压为多少？（2）电流表的示数为多少？33、（2017?湘潭模拟）为了锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．定值电阻R0=10Ω，a、b是一根长为5cm的均匀电阻丝，阻值R1=50Ω，电源电压U=6V，电流表的量程为0～0.6A．（1）当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数是A．（2）小明在电路中连入R O的目的是．（3）已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示．通过计算说明，开关S闭合后，当电流表指针指在0.2A处，作用在拉环上水平向右的拉力为多大？34、（2017?泉州模拟）某种电子秤的构造及工作原理电路如图所示，其中R0为定值电阻，R1为压敏电阻，1的阻值与所受压力之间满足关系式F=-5R1+1210（关系式中压力F的单位是N，电阻R1的单位是Ω），电子秤称量由量程为0～3V 的电压表改装而成．已知：定值电阻R0的阻值为30Ω，空载时R1的阻值为240Ω，电源电压保持9V不变．求：（1）空载时电压表的示数为多少？（2）电子秤的最大称量值为多少千克？（3）若要使电子秤的最大称量值变为100kg，在不改变电源电压和电压表量程下，R0的阻值应变为多少？（2017?邻水县模拟）如图甲所示小刚设计了的一个电子拉力计原理图．硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）．电压表的量程为0～3V，a、b是一根长为6cm的均匀电阻丝，电阻R2=40Ω，电源电压U=4.5V．求：（1）当拉环不受力时，滑片P处于a端，闭合开关后，电压表的示数为V．（2）为了保护电压表，即电压表的量程不能超过3V，则电路中电阻R1的阻值至少应为多少欧？（3）已知该弹簧伸长的长度△L与所受拉力F的关系如图乙所示，若R1=20Ω，闭合开关S，此时电压表的示数为 1.8V，则拉环受到竖直向上的拉力为多少牛？35、（2017?潍坊一模）如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为 1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V．求：（1）电源的电压；（2）电阻R0的阻值；（3）滑动变阻器的最大阻值．36、（2017?嘉定区一模）在图（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20Ω1A”字样，所用电流表的表盘如图（b）所示．闭合电键后，滑片P移到某一位置时，电流表示数为1安．求：（1）通过电阻R1的电流I1．（2）滑动变阻器R2连入电路的阻值．（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值．37、（2017?杨浦区二模）在图（a）所示的电路中，电源电压为24 伏保持不变，电阻R1的阻值为10 欧，滑动变阻器标有“50Ω2A”字样，所用电表的表盘如图（b）所示．闭合电键S 后，电流表 A 的示数为 1 安．求：①电压表V1的示数U1；②在电路各元件都正常工作的情况下，移动变阻器滑片P 的过程中电流表示数的最大值．38、（2017?平南县一模）在如图1所示电路中，电源电压 4.5伏保持不变，变阻器上标有“20Ω，2A”字样．闭合开关S后，电流表和电压表指针的位置分别如图2所示．（1）求此时变阻器R2连入电路的电阻值．（2）求电流在1min内通过电阻R1所做的功．（3）通过计算说明，在电路安全工作前提下，移动变阻器滑片P，电表示数能否达到所选量程的最大值．39、（2017?铜山区二模）如图所示电路，电源电压保持不变，电阻R1的阻值为10Ω，R2的阻值为9Ω．（1）当开关S、S1闭合，S2断开，滑动变阻器的滑片移动到中点时，电阻R1上的电功率为10W，试求R1两端的电压多大？（2）当开关S、S2闭合，S1断开，滑动变阻器的滑片移动到b端时，电阻R2上的电功率为4W，试求R2两端的电压多大？（3）试求：电源电压是多大？40、（2017?天津一模）如图所示电路，电源电压不变，电阻R1的阻值为30Ω，只闭合开关S，电流表的示数为 1.2A；再闭合开关S1，电流表的示数是 2.1A，求：（1）电源的电压；（2）电阻R2的阻值．二、电功率部分1、（2017?重庆）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清．如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，R2=72.6Ω．电烤箱开关接1时是低温档，接2时是高温档．求：（1）电烤箱在低温档正常工作10min电流做的功；（2）R1的阻值；（3）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW?h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．××牌电烤箱额定电压220V高温档×××W额定功率低温档400W2、（2017?长春）一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．3、（2017?庆阳）母亲为了给小林增加营养，买了一台全自动米糊机，如图（甲）所示．米糊机的主要结构：中间部分是一个带可动刀头的电动机，用来将原料粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热．如图（乙）所示是米糊机正常工作时，做一次米糊的过程中，电热管和电动机交替工作的“Ｐ-t”图象．表格内是主要技术参数．额定容积 1.5L 加热功率 1000W额定电压 220V 电机功率 130W额定频率 50Hz 机器净重 1.9kg整机尺寸 232×174×298cm请问：（1）米糊机正常工作时的电热管中的电流是多大？（计算结果保留两位小数）（2）米糊机正常工作时做一次米棚，消耗的电能是多少？（3）米糊机在正常工作状态下做一次米糊，若各类原料和清水总质量为 1.5kg，初温为20℃，米糊沸腾时温度是100℃，电热管的加热效率是多少？（已知原料和清水的混合物的比热容及米糊的比热容均为 4.0×103J/（kg?℃），计算结果保留百分数整数）．4、（2017?郴州）用四个相同的灯泡L1、L2、L3、L4和定值电阻R1、R2，组成如图所示两个电路．图中U甲=12V，U乙=6V．闭合开关，四个灯泡均正常发光．求：（1）通过L1和L2的电流之比为；（此项只需填写结果即可）（2）甲、乙两电路的总功率之比；（3）定值电阻R1、R2的阻值之比．5、（2017?牡丹江）天气转凉，妈妈买来电热毯，其简化电路图和铭牌如图所示．R1和R2为发热电阻丝．电热毯在额定电压下工作时；**牌电热毯型号 TT150×120cm额定电压 220V额定功率 88W（低温） 44W（1）高温状态下，电路中的电流是多少？加热10min，电路消耗的电能是多少？（2）R1和R2的阻值各是多少？6、（2017?吉林）如图所示，电源电压为3V，小灯泡L标有“2.5V1W”字样．闭合开关后，小灯泡L正常发光．求：（1）通过小灯泡L的电流；（2）通电60s，电阻R消耗的电能．7、（2017?重庆）小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S1为温控开关，发热电阻R1和R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1：16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）指示灯每闪烁4次所用的时间为48s．则R2两端的实际电压为多少伏？8、（2017?泰安）小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：电压/…0.5 1.2 2.0 3.0 4.0 5.0 5.5 …V电流/…0.08 0.12 0.18 0.26 0.34 0.42 0.46 …A（1）若让左转、右转指示灯同时工作，转向开关应与触点接通（选填“１和2”、“２和3”、“３和4”或“４和5”）．（2）当转向开关与触点“２和3”接通时，右转指示灯两端实际电压U灯随时间t 变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1：4，求定值电阻R0的阻值．（3）右转指示灯交替闪烁工作15s时，求指示灯和R0消耗的电能分别是多少？9、（2017?盐城）在综合实践活动中，小峰设计了一种煮饭电路，如图甲所示，图中R1和R2均为电阻丝，S1是自动控制开关，煮饭时，将该电路接入220V电源，在30min内，电路总功率随时间变化的图象如图乙所示，求：（1）0～5min内通过R1的电流；（2）30min内电路消耗的电能；（3）10～15min内R1的电功率．10、（2017?鄂尔多斯）图甲所示是某型号的浴室防雾镜，其背面粘贴有等大的电热膜，使用时镜面受热，水蒸气无法凝结其上，便于成像，该防雾镜的相关数据如表．镜子质量 1.2kg额定电压 220V额定功率 88W（1）求防雾镜正常工作时的电流．（2）经测试，在-5℃环境下工作500s使平面镜的平均温度升高了44℃，求电热膜给平面镜的加热效率．[玻璃的比热容为0.75×103J/（kg?℃）]（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要．请求出R 的最大阻值．11、（2017?滨州）如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响．求：（1）灯泡L1正常工作时的电流；（2）灯泡L2的电阻；（3）电源电压；（4）此电路工作2分钟消耗的电能．12、（2017?宿迁）冬天，人们常用电热毯来取暖．如图所示，是某品牌电热毯的等效电路，有高温档和低温档，低温档电功率为25W，已知电阻R=484Ω．求：（1）开关S闭合时电热毯处于档；（2）电热毯在低温档下工作1小时所消耗的电能；（3）电阻R0的阻值．13、（2017?邵阳）孝顺的芳芳为了让奶奶在冬天方便取暖．她用自己的零用钱为老人家买了个烤火用的电热箱，电热箱的规格如表．求：额定电压（V） 220额定功率（W） 440频率（Hz） 50（1）电热箱内发热丝的电阻．（2）正常工作 0.5h，电热箱消耗的电能．（3）一天，芳芳断开家中其他所有用电器，只接通电热箱，发现家中如图所示的电能表表盘在5min内转了100 圈，电热箱的实际功率是多少？14、（2017?宜昌）某种规格的白炽灯泡的铭牌上印着“220V 40W”，其灯丝电流随电压变化图象如图所示．（1）这种白炽灯正常工作时，灯丝的电阻是多少？（2）取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？（3）取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由．15、（2017?黔东南州）如图所示是XX型”220V1000W“电饭煲的原理图．它有高温和保温两档，通过单刀双掷开关S进行调节，R0为电阻丝．当开关S接高温档时，电路的功率为1000W；当开关S接保温档时，电路的总功率为22W．求：（1）电饭煲在高温档时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5min，电热丝R0消耗的电能为多少？16、（2017?随州）小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”．图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见下表）．S1断开断开闭合闭合S2接 b 接 a 接 a 接 b 功率P0=0P1=22WP2=44W P x （1）求R1和R2的阻值；（2）求出表中的“Ｐx”；。
