一种回转摆动气缸的典型应用及安装调试方法

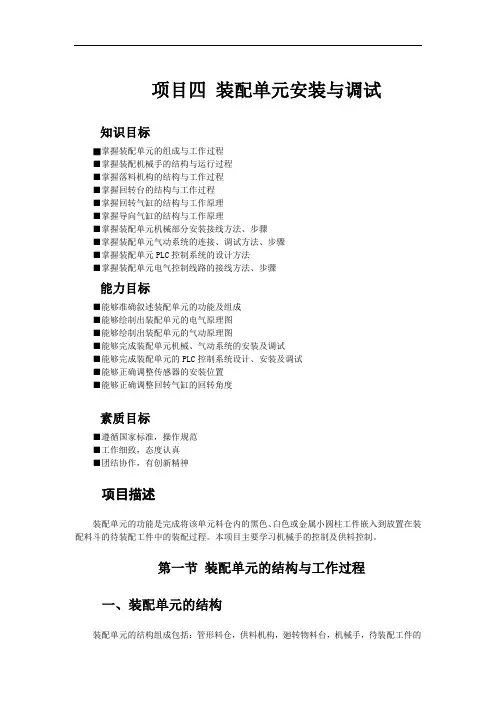

项目四装配单元安装与调试知识目标■掌握装配单元的组成与工作过程■掌握装配机械手的结构与运行过程■掌握落料机构的结构与工作过程■掌握回转台的结构与工作过程■掌握回转气缸的结构与工作原理■掌握导向气缸的结构与工作原理■掌握装配单元机械部分安装接线方法、步骤■掌握装配单元气动系统的连接、调试方法、步骤■掌握装配单元PLC控制系统的设计方法■掌握装配单元电气控制线路的接线方法、步骤能力目标■能够准确叙述装配单元的功能及组成■能够绘制出装配单元的电气原理图■能够绘制出装配单元的气动原理图■能够完成装配单元机械、气动系统的安装及调试■能够完成装配单元的PLC控制系统设计、安装及调试■能够正确调整传感器的安装位置■能够正确调整回转气缸的回转角度素质目标■遵循国家标准，操作规范■工作细致，态度认真■团结协作，有创新精神项目描述装配单元的功能是完成将该单元料仓内的黑色、白色或金属小圆柱工件嵌入到放置在装配料斗的待装配工件中的装配过程。

本项目主要学习机械手的控制及供料控制。

第一节装配单元的结构与工作过程一、装配单元的结构装配单元的结构组成包括：管形料仓，供料机构，廻转物料台，机械手，待装配工件的定位机构，气动系统及其阀组，信号采集及其自动控制系统，以及用于电器连接的端子排组件，整条生产线状态指示的信号灯和用于其他机构安装的铝型材支架及底板，传感器安装支架等其它附件。

其中，机械装配图如图4-1所示。

图 4-1 装配单元机械装配图1、管形料仓管形料仓用来存储装配用的金属、黑色和白色小圆柱零件。

它由塑料圆管和中空底座构成。

塑料圆管顶端放置加强金属环，以防止破损。

小工件竖直放入料仓的空心圆管内，由于二者之间有一定的间隙，使其能在重力作用下自由下落。

为了能对料仓供料不足和缺料时报警，在塑料圆管底部和底座处分别安装了2个漫反射光电传感器（E3Z-L型），并在料仓塑料圆柱上纵向铣槽，以使光电传感器的红外光斑能可靠照射到被检测的物料上。

旋转摆动气缸工作原理
旋转摆动气缸是一种常见的气动执行器，它可以将气动能量转换为机械能，实现对工作物体的旋转或摆动。

其工作原理如下：
1.气源供给：通过气源将气体输送至气缸内，提供运动所需的
气动能量。

2.气缸结构：旋转摆动气缸由气缸筒、气缸活塞、活塞杆、连杆、摆杆等组成。

气缸筒内部分为两个工作腔，分别用于气缸的顺时针和逆时针旋转摆动。

3.气驱动：气缸的活塞在气源的驱动下进行横向往复运动。

当
气缸工作腔内的气压发生变化时，活塞就会受到压力的作用而移动。

4.机械传动：活塞杆与连杆连接，并通过机械传动将活塞的往
复运动转化为旋转或摆动运动。

连杆将活塞的直线运动转化为摆杆的往复运动。

5.旋转/摆动运动：当连杆受到活塞运动的影响时，摆杆就会
沿着轴线进行旋转或摆动运动。

通过调节气缸筒内的气压变化，可以控制旋转/摆动的速度和角度。

总之，旋转摆动气缸通过气源提供压力驱动活塞的往复运动，再通过机械传动将活塞运动转化为旋转或摆动运动，实现对工作物体的控制。

这种气动执行器在自动化生产中广泛应用，适用于需要旋转或摆动运动的工作环境。

摆动气缸标准
摆动气缸是一种常见的气动元件，广泛应用于机械设备、工业生产、自动化控制等领域。

摆动气缸标准是指该类气缸的规格、参数、性能、安装、使用等方面的标准化要求，有利于统一生产、交流和应用，提高质量、效率和安全性。

摆动气缸标准主要包括以下内容：
1. 规格和型号：摆动气缸的外形尺寸、安装孔位、工作压力、气缸孔径、行程等规格和型号应符合国际或行业标准要求。

2. 性能指标：摆动气缸的最大工作压力、最大推力、工作速度、重复定位精度等性能指标应符合标准规定或用户需求。

3. 安装要求：摆动气缸应采用合适的安装方式，如法兰安装、螺纹连接、夹紧安装等，并应符合相关标准要求。

4. 使用说明：摆动气缸应按照规定的使用说明正确安装、调试和使用，并应注意安全事项和维护保养。

5. 质量检测：摆动气缸应经过严格的质量检测，包括外观、尺寸、性能等方面的检测，确保产品符合标准要求和用户需求。

总之，摆动气缸标准是保证该类气缸质量、性能和应用的重要依据，有助于提高产品质量、降低成本、推动技术进步。

- 1 -。

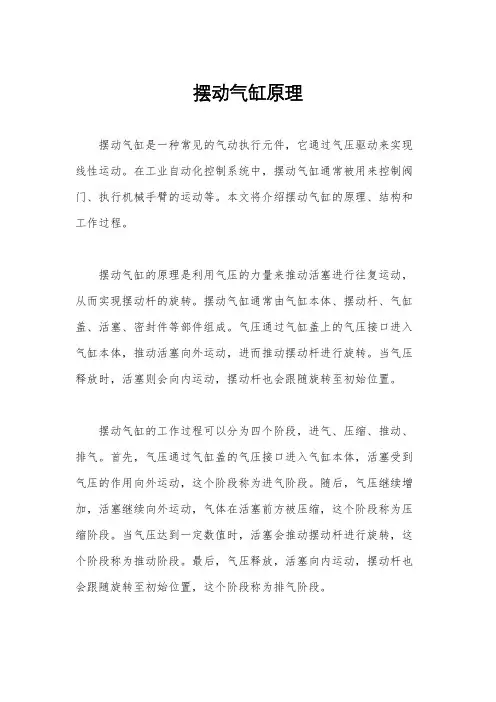

摆动气缸原理
摆动气缸是一种常见的气动执行元件，它通过气压驱动来实现线性运动。

在工业自动化控制系统中，摆动气缸通常被用来控制阀门、执行机械手臂的运动等。

本文将介绍摆动气缸的原理、结构和工作过程。

摆动气缸的原理是利用气压的力量来推动活塞进行往复运动，从而实现摆动杆的旋转。

摆动气缸通常由气缸本体、摆动杆、气缸盖、活塞、密封件等部件组成。

气压通过气缸盖上的气压接口进入气缸本体，推动活塞向外运动，进而推动摆动杆进行旋转。

当气压释放时，活塞则会向内运动，摆动杆也会跟随旋转至初始位置。

摆动气缸的工作过程可以分为四个阶段，进气、压缩、推动、排气。

首先，气压通过气缸盖的气压接口进入气缸本体，活塞受到气压的作用向外运动，这个阶段称为进气阶段。

随后，气压继续增加，活塞继续向外运动，气体在活塞前方被压缩，这个阶段称为压缩阶段。

当气压达到一定数值时，活塞会推动摆动杆进行旋转，这个阶段称为推动阶段。

最后，气压释放，活塞向内运动，摆动杆也会跟随旋转至初始位置，这个阶段称为排气阶段。

摆动气缸具有结构简单、工作可靠、寿命长等优点。

它的工作原理清晰明了，能够快速响应控制信号，适用于各种工业场合。

在实际应用中，摆动气缸通常与气动阀、传感器等配合使用，构成完整的气动控制系统，实现自动化生产。

总的来说，摆动气缸是一种常见的气动执行元件，它通过气压驱动来实现线性运动和旋转运动。

它的工作原理清晰明了，结构简单可靠，寿命长，适用于各种工业场合。

希望本文对摆动气缸的原理、结构和工作过程有所帮助，谢谢阅读！。

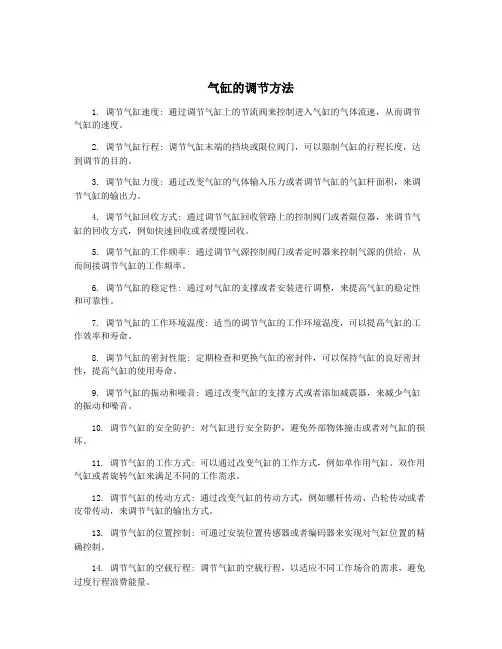

气缸的调节方法1. 调节气缸速度: 通过调节气缸上的节流阀来控制进入气缸的气体流速，从而调节气缸的速度。

2. 调节气缸行程: 调节气缸末端的挡块或限位阀门，可以限制气缸的行程长度，达到调节的目的。

3. 调节气缸力度: 通过改变气缸的气体输入压力或者调节气缸的气缸杆面积，来调节气缸的输出力。

4. 调节气缸回收方式: 通过调节气缸回收管路上的控制阀门或者限位器，来调节气缸的回收方式，例如快速回收或者缓慢回收。

5. 调节气缸的工作频率: 通过调节气源控制阀门或者定时器来控制气源的供给，从而间接调节气缸的工作频率。

6. 调节气缸的稳定性: 通过对气缸的支撑或者安装进行调整，来提高气缸的稳定性和可靠性。

7. 调节气缸的工作环境温度: 适当的调节气缸的工作环境温度，可以提高气缸的工作效率和寿命。

8. 调节气缸的密封性能: 定期检查和更换气缸的密封件，可以保持气缸的良好密封性，提高气缸的使用寿命。

9. 调节气缸的振动和噪音: 通过改变气缸的支撑方式或者添加减震器，来减少气缸的振动和噪音。

10. 调节气缸的安全防护: 对气缸进行安全防护，避免外部物体撞击或者对气缸的损坏。

11. 调节气缸的工作方式: 可以通过改变气缸的工作方式，例如单作用气缸、双作用气缸或者旋转气缸来满足不同的工作需求。

12. 调节气缸的传动方式: 通过改变气缸的传动方式，例如螺杆传动、凸轮传动或者皮带传动，来调节气缸的输出方式。

13. 调节气缸的位置控制: 可通过安装位置传感器或者编码器来实现对气缸位置的精确控制。

14. 调节气缸的空载行程: 调节气缸的空载行程，以适应不同工作场合的需求，避免过度行程浪费能量。

15. 调节气缸的配件: 定期检查气缸的配件，如气缸杆、活塞等，保证配件的完好，提高气缸的工作效率。

16. 调节气缸的自动化程度: 通过安装电磁阀、传感器等自动化设备，提高气缸的自动化程度，减少人工干预。

17. 调节气缸的抗干扰能力: 适当对气缸进行绝缘处理或者屏蔽控制线路，提高气缸的抗干扰能力。

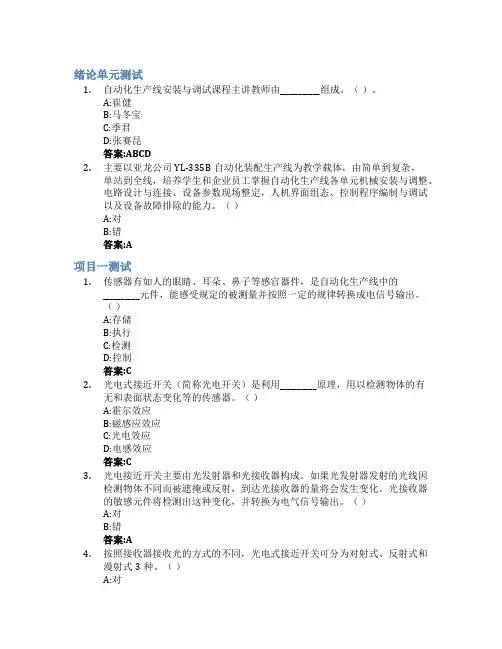

绪论单元测试1.自动化生产线安装与调试课程主讲教师由___________组成。

（）。

A:崔健B:马冬宝C:季君D:张赛昆答案:ABCD2.主要以亚龙公司YL-335B自动化装配生产线为教学载体，由简单到复杂，单站到全线，培养学生和企业员工掌握自动化生产线各单元机械安装与调整、电路设计与连接、设备参数现场整定，人机界面组态、控制程序编制与调试以及设备故障排除的能力。

（）A:对B:错答案:A项目一测试1.传感器有如人的眼睛、耳朵、鼻子等感官器件，是自动化生产线中的__________元件，能感受规定的被测量并按照一定的规律转换成电信号输出。

（）A:存储B:执行C:检测D:控制答案:C2.光电式接近开关（简称光电开关）是利用__________原理，用以检测物体的有无和表面状态变化等的传感器。

（）A:霍尔效应B:磁感应效应C:光电效应D:电感效应答案:C3.光电接近开关主要由光发射器和光接收器构成。

如果光发射器发射的光线因检测物体不同而被遮掩或反射，到达光接收器的量将会发生变化。

光接收器的敏感元件将检测出这种变化，并转换为电气信号输出。

（）A:对B:错答案:A4.按照接收器接收光的方式的不同，光电式接近开关可分为对射式、反射式和漫射式3种。

（）A:对B:错答案:A5.漫射式光电接近开关的工作原理示意图如图所示,这种光电开关是利用光照射到被测物体上后反射回来的光线而工作的，由于物体反射的光线为漫射光，故称为漫射式光电接近开关。

它的光发射器与光接收器处于同一侧位置，且为一体化结构。

在工作时，光发射器始终发射检测光，若接近开关前方一定距离内没有物体，则没有光被反射到接收器，接近开关处于常态而不动作；反之若接近开关的前方一定距离内出现物体，只要反射回来的光强度足够，则接收器接收到足够的漫射光就会使接近开关动作而改变输出的状态。

（）A:错B:对答案:B6.自动化生产线中，接近开关通常作为信号输入元件与PLC输入端连接。

简易气缸翻转结构全文共四篇示例，供读者参考第一篇示例：简易气缸翻转结构是一种常用于工业制造和机械设备中的传动装置。

它可以实现气缸的翻转运动，使得工作效率提高，节约能源。

本文将介绍简易气缸翻转结构的工作原理、结构特点以及在不同领域的应用。

一、工作原理简易气缸翻转结构通常由气缸、传动组件和控制系统组成。

气缸是负责产生气压力，推动传动组件进行线性运动的装置。

传动组件则通过连接气缸和要翻转的物体，实现气缸的翻转运动。

控制系统则负责监控气缸的运行状态，调节气压力和流量，保证翻转运动的顺利进行。

简易气缸翻转结构的工作原理主要是通过控制气缸内的气压力和流量，使气缸在一定角度范围内旋转。

传动组件通过气缸提供的推力，将要翻转的物体带动旋转，从而实现气缸的翻转运动。

控制系统可以根据不同的需求，调节气缸的工作速度、力度和角度，实现定点、定角度的翻转。

二、结构特点1. 简单可靠：简易气缸翻转结构的结构设计简单，部件少，易于安装和维护。

传动组件通常采用强度高、耐磨损的材料制造，具有较长的使用寿命。

2. 灵活多样：简易气缸翻转结构可以根据不同的工作环境和要求进行定制设计，更换传动组件和控制系统，实现不同角度范围的翻转运动。

3. 高效节能：简易气缸翻转结构在工作过程中，传动效率高，能耗低。

通过控制系统的精准调节，可以实现动力输出的最大化，节约能源成本。

4. 安全可靠：简易气缸翻转结构在操作过程中稳定可靠，具有较高的安全性。

传动组件和控制系统均采用高品质的材料和技术，保证设备的稳定运行。

三、应用领域简易气缸翻转结构广泛应用于各个领域，如汽车制造、机械加工、航空航天等。

以下是一些常见的应用场景：1. 汽车制造：在汽车生产线上，简易气缸翻转结构常用于车身装配、零部件处理等环节。

通过控制气缸的工作状态，实现汽车零部件的翻转、旋转，提高生产效率。

2. 机械加工：在铸造、焊接、切割等工艺中，简易气缸翻转结构被广泛应用。

它可以实现工件的定位、翻转，提高加工精度和效率。

旋转气缸说明书引言：旋转气缸是一种常见的气动执行元件，广泛应用于工业自动化领域。

本说明书将详细介绍旋转气缸的工作原理、结构组成、安装方法以及维护保养等方面的内容，帮助用户更好地了解和使用旋转气缸。

一、工作原理旋转气缸是通过气压驱动来实现旋转运动的。

当气压进入气缸内部时，气缸内的活塞会受到气压的作用而产生推力，推动气缸的旋转轴进行旋转运动。

通过控制气压的进出，可以实现旋转角度的精确控制。

二、结构组成1. 气缸体：气缸体是旋转气缸的主体部分，通常由铝合金或不锈钢制成。

气缸体内部包含活塞、密封件等关键部件，起到支撑和密封的作用。

2. 活塞：活塞是旋转气缸的关键部件，它与气缸体内壁之间形成密封空间。

活塞上通常有凸轮或齿轮，通过与驱动装置的配合，实现旋转运动。

3. 密封件：密封件主要用于保持气缸内部的气压稳定，防止气体泄漏。

常见的密封件有活塞密封圈、活塞杆密封圈等。

4. 驱动装置：驱动装置是旋转气缸的动力来源，通常使用气压作为驱动力。

驱动装置可以是气动阀门、气缸控制系统等。

三、安装方法1. 安装位置：旋转气缸的安装位置应根据具体应用需求进行选择。

一般情况下，旋转气缸应安装在需要旋转运动的设备上，如旋转平台、旋转夹具等。

2. 安装注意事项：a. 安装时应确保旋转气缸与其他设备的连接牢固可靠，避免出现松动或脱落的情况。

b. 安装时应注意旋转气缸的方向，确保旋转轴与设备的旋转轴一致。

c. 安装时应根据实际情况选择合适的密封件，确保气缸内部的气压不会泄漏。

四、维护保养1. 定期检查：定期检查旋转气缸的工作状态，包括密封件的磨损情况、活塞的运动是否灵活等。

如发现异常情况，应及时进行维修或更换。

2. 清洁保养：定期清洁旋转气缸的外部表面，避免灰尘或杂质进入气缸内部影响工作效果。

同时，可以适当涂抹润滑油，保持活塞的良好运动状态。

3. 防止过载：在使用旋转气缸时，应避免超过其额定负载范围，以免造成气缸损坏或工作不稳定。

4. 注意安全：在维护旋转气缸时，应注意切断气源并排空气缸内的气压，以免发生意外伤害。

回转气缸工作原理图回转气缸能旋转多少度回转气缸也称回转夹紧气缸，其工作原理是气缸的活塞杆上开一个槽形，前盖或在缸筒上装有凸形装置与槽形配合，利用气压或液压驱动,实现在工作中活塞和活塞杆先行完成旋转，待旋转至设计的位置和角度后再完成夹紧动作（直线下压并夹紧工件）。

回转气缸工作时轴向运动的活塞杆有一定角度（一般90度）的回转，也可按使用要求定制其它角度。

通常活塞杆上装有横臂压板或其它特定的夹具，可实现向下运动时回转90度夹紧工件，加工完成后上升松开工件，再转回90度原位，主要是横臂压板避开工件位置方便更换。

回转气缸在当前的自动化生产流水线与冶具装夹行业中应用非常广泛，特别在沿海地区的电子制造业与CNC的工装夹具行业大量使用，回转气缸旋转杆的耐磨性能高于同行2倍以上。

根据回转气缸工作原理与工作要求，回转气缸参数与型号分类如下:回转角度：90度，180度，360度回转方向:左转、右转两种方式可供选择，回转气缸缸径：20、25、32、40、50、63安装方式：通孔按装，无杆侧可装法兰，杆端可加装横臂。

回转行程：有一定的回转行程，不同缸径行程也有变化。

下压夹紧行程：5，10，15多种可供选择。

注：回转行程与夹紧行程累加形成了回转气缸的总行程。

回转气缸下压图回转气缸工作上升图360度循环的180度回转夹紧气缸,分别是90度或180度转一下,转4次/2次后返回原点，分有夹紧行程和无夹紧行程两种。

可循环的360度回转气缸，每次转90度或180度，共转360度回到原位。

180度回转夹紧气缸的优势：1、该气缸弥补了普通回转气缸或摆动气缸无法实现循环旋转和中间定位功能，具有上升或下降的功能。

2、普通转角气缸只具备了上升与转角的作用，需按原轨迹返回方可下降，而该款旋转下压气缸实现上升-旋转-下降无需返回原轨迹就可实现下降的功能，可360度无限循环。

3、180度回转夹紧气缸结合机械臂可实现抓取-移动-释放一体完成！解决了自动化装备行业需要多个气缸组合才能完成的功能，更节约空间。

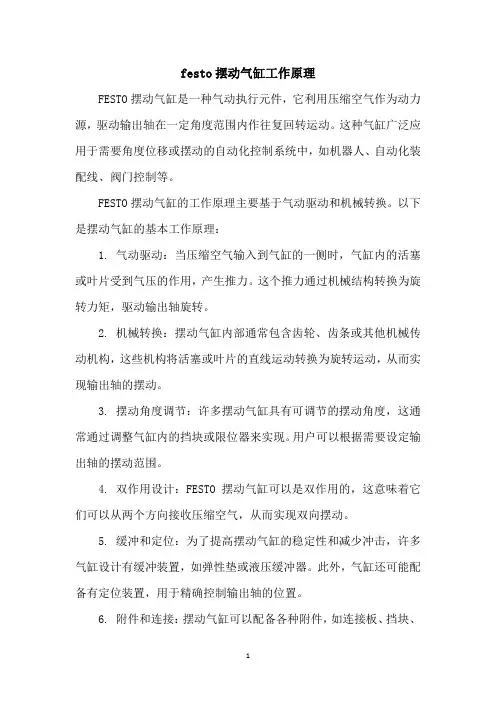

festo摆动气缸工作原理
FESTO摆动气缸是一种气动执行元件，它利用压缩空气作为动力源，驱动输出轴在一定角度范围内作往复回转运动。

这种气缸广泛应用于需要角度位移或摆动的自动化控制系统中，如机器人、自动化装配线、阀门控制等。

FESTO摆动气缸的工作原理主要基于气动驱动和机械转换。

以下是摆动气缸的基本工作原理：
1. 气动驱动：当压缩空气输入到气缸的一侧时，气缸内的活塞或叶片受到气压的作用，产生推力。

这个推力通过机械结构转换为旋转力矩，驱动输出轴旋转。

2. 机械转换：摆动气缸内部通常包含齿轮、齿条或其他机械传动机构，这些机构将活塞或叶片的直线运动转换为旋转运动，从而实现输出轴的摆动。

3. 摆动角度调节：许多摆动气缸具有可调节的摆动角度，这通常通过调整气缸内的挡块或限位器来实现。

用户可以根据需要设定输出轴的摆动范围。

4. 双作用设计：FESTO摆动气缸可以是双作用的，这意味着它们可以从两个方向接收压缩空气，从而实现双向摆动。

5. 缓冲和定位：为了提高摆动气缸的稳定性和减少冲击，许多气缸设计有缓冲装置，如弹性垫或液压缓冲器。

此外，气缸还可能配备有定位装置，用于精确控制输出轴的位置。

6. 附件和连接：摆动气缸可以配备各种附件，如连接板、挡块、
液压缓冲器等，以便于安装和集成到自动化系统中。

FESTO摆动气缸的精确度和可靠性使其在自动化和控制技术领域中得到广泛应用。

通过适当的选型和安装，这些气缸可以提供稳定和可重复的运动，满足各种工业应用的需求。

回转气缸内部结构
回转气缸是一种常见的机械装置，用于将直线运动转化为旋转运动或者将旋转运动转化为直线运动。

其内部结构主要包括以下几个部分：
1. 活塞：回转气缸内部有一个活塞，可以进行直线运动。

活塞通常由金属制成，通过气压或液压驱动，产生推力或拉力。

2. 缸体：回转气缸的外壳是一个圆筒形的缸体，内部容纳活塞和其他零部件。

缸体通常也是金属制成，具有足够的强度和刚性来承受压力和力的作用。

3. 引导杆：活塞通过引导杆与缸体连接，并且可以沿着引导杆进行直线运动。

引导杆必须具有足够的强度和刚性来承受活塞的运动。

4. 旋转轴：回转气缸的转动部分通常由一个旋转轴驱动。

旋转轴固定在缸体上，可以使整个回转气缸进行旋转运动。

5. 密封件：回转气缸内部的密封件用于防止气体或液体泄漏，确保活塞可以沿着引导杆正常运动。

回转气缸的内部结构可以根据具体的设计和应用有所不同，上述的部件是常见的构成，但可能会有其他的附加部件和特殊设计。

单叶片式回转气缸的原理单叶片式回转气缸，也叫单叶片摆动气缸或叶片旋转气缸，就是一个利用压缩空气“吹动”叶片，让里面的转轴来回摆动的气动设备。

来，我给你详细解释一下它是怎么工作的：组成零件：定子：就是那个不动的“壳子”，里面藏着气路和分配气体的小通道。

转子（叶片轴）：就是那个可以转的“轴”，上面开了长槽，装着叶片。

叶片：就像小船一样能在转轴的长槽里滑来滑去，还紧紧连着转轴。

缸体：把上面这些零件包起来，形成一个密闭空间。

密封盖：盖在定子两端，不让气体漏出来，还提供给气管接头的地方。

工作过程：吹气指挥：压缩空气从定子上的入口进来，通过定子内部设计好的小通道，轮流吹向叶片的两侧。

就像吹口哨，一会儿吹这边，一会儿吹那边，用电磁阀控制切换吹气方向。

叶片跳舞：当一边的叶片被压缩空气吹到时，就像气球一样鼓起来，带着转轴一起往那边摆。

另一边的叶片这时就瘪了，通过出口把气放出去，失去推力。

角度控制：通过精准控制吹气和放气的时间和顺序，可以让转轴在一定范围内来回摆动，一般不超过360度。

能量转变：气压变动力：压缩空气的气压能被转化为叶片的动能，再传递给转轴，让它产生旋转的力。

扭力输出：转轴摆动产生的力，就像拧螺丝的扳手，可以驱动外面连接的机械装置摆来摆去，比如控制阀门开关、搬东西的机械臂转动等。

特点与应用：小巧实用：这种气缸结构紧凑，反应快，好保养，所以在矿山机械、气动工具、升降设备、搅拌机，以及各种需要精准摆动控制的机器上，都能见到它的身影。

总结一下，单叶片式回转气缸就是利用压缩空气吹动叶片，让转轴摆动，将气压能变成机械能，去驱动各种需要摆动的机械装置。

希望这个解释对你有所帮助！。

用气缸翻转90度气缸的行程摘要：一、气缸概述二、气缸翻转90度的原理三、气缸行程的计算与调整四、应用场景及优势五、注意事项正文：一、气缸概述气缸是一种将压缩气体转换为线性运动的机械装置，广泛应用于各种工业自动化设备和机械系统中。

它主要由缸体、活塞、密封件和驱动装置等组成。

气缸在工作过程中，可以通过改变气缸的行程来实现不同的功能。

本文将重点介绍如何用气缸翻转90度以及相关应用。

二、气缸翻转90度的原理气缸翻转90度的原理主要是利用压缩气体的压力来驱动活塞产生线性运动。

在气缸的进气端接入压缩空气，压缩空气推动活塞向外运动，达到一定行程后，活塞碰到设定位置，气缸停止进气。

然后切换气缸的进气口，使压缩空气从另一端进入，推动活塞向内运动，实现翻转90度的动作。

三、气缸行程的计算与调整1.计算气缸行程：气缸行程是指活塞在缸体内移动的距离。

根据气缸的工作压力、活塞面积和负载情况等因素，可以计算出气缸所需的行程。

2.调整气缸行程：气缸行程的调整主要取决于系统设计和工作需求。

可以通过改变气缸的尺寸、安装位置和驱动方式等方法来实现行程的调整。

四、应用场景及优势1.应用场景：气缸翻转90度的应用场景包括机械手臂、门窗自动开关、汽车尾翼折叠等。

这些场景中，气缸翻转90度可以实现物体的水平移动、垂直升降或折叠等动作。

2.优势：气缸翻转90度的优势在于结构简单、动作迅速、可靠性高、能耗低。

与其他驱动方式相比，气缸驱动具有更高的性价比和易于维护的特点。

五、注意事项1.选择合适的气缸类型：根据工作压力、负载和运动速度等要求，选择合适的气缸类型，如单杆气缸、双杆气缸、多级气缸等。

2.确保气源稳定：气缸的正常工作依赖于稳定的气源，应确保气源的压力、流量和清洁度满足气缸的要求。

3.定期检查和维护：为保证气缸的安全可靠运行，应定期检查密封件、导向件等易损件的磨损情况，并及时更换。

4.防止泄露：在使用过程中，应注意气缸各连接部位的密封性能，防止气体泄露导致气缸失效。

摆动液压缸的优势和应用领域摆动液压缸是一种常见的液压执行元件，具有独特的结构和工作原理。

本文将重点介绍摆动液压缸的优势和应用领域。

一、摆动液压缸的优势1. 高效能：摆动液压缸能够利用液压能量进行运动，其工作效率高。

相比于传统的机械传动，摆动液压缸具有更高的能量转换效率，可以实现更大的功率输出。

2. 动力输出平稳：摆动液压缸能够通过液体的压力传递力量，使得动力输出更加平稳。

在工作过程中，液压缸可以进行准确的控制，能够快速实现正反转，并且具有很高的运动精度。

3. 承载能力强：由于使用液体进行传动，摆动液压缸可以承受相对较大的载荷。

这使得摆动液压缸广泛应用于需要承受大扭矩或重载的工程和机械设备中。

4. 结构简单：摆动液压缸由液压缸和液压马达组成，结构相对简单。

与传统的机械传动相比，摆动液压缸不需要复杂的机械传动机构，从而简化了设计和维护，提高了可靠性。

5. 高灵活性：摆动液压缸可以与其他液压元件配合使用，形成复杂的液压系统，实现多种操作功能。

在工程和机械领域中，摆动液压缸被广泛应用于各种复杂的作业场景，如船舶、挖掘机、起重装置等。

二、摆动液压缸的应用领域1. 工程机械领域：摆动液压缸广泛应用于各种工程机械中，如挖掘机、装载机、路面机械等。

在挖掘机中，摆动液压缸用于控制挖斗的开合和转动，实现各种复杂的作业功能。

在装载机中，摆动液压缸用于控制铲斗的升降和倾斜，提高作业效率。

2. 船舶领域：摆动液压缸在船舶领域也有广泛应用。

例如，船舶起重装置中的大型液压摆动液压缸可用于控制起重臂的升降和转动，实现货物的装卸、转运等作业功能。

3. 冶金和矿山领域：在冶金和矿山领域，摆动液压缸被广泛应用于各种起重设备和输送设备中。

例如，在冶金行业中，摆动液压缸可用于控制转炉的翻转和倾斜，实现钢水的倾倒和钢渣的清理。

4. 汽车工业：摆动液压缸在汽车工业中也有重要应用。

例如，卡车自卸车中的摆动液压缸可用于控制底板的升降和倾斜，实现快速卸货。

旋转气缸角度调整方法
旋转气缸角度调整方法:平面旋转是以某个中心点进行角度旋转,常见的旋转气缸,旋转角度在1到180度之间,较大的有190度。

通过调节螺钉进行旋转角度的控制,也可以安装缓冲器,运行也更加平稳。

其工作原理:旋转气缸又称摆动气缸,是利用压缩空气驱动输出轴在一定角度范围内做往复回转运动的气动执行元件。

常用于物体的转拉、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。

旋转气缸怎样调角度：
1、你可以用直线气缸间接进行角度控制,两个气缸可以实现两个角度的控制。

2、具体实现方法是:在需要旋转的圆心外的一定半径的位置设置一个气缸,气缸做直线运动时机械部件可以以圆心旋转一定角度,在不同方向安装两支气缸可以实现两个角度的旋转。

3、以前用过这种方法控制旋转式熨烫机的控制,需要两支气缸交替工作。

4、气缸的控制采用"定时程序控制器”控制气缸的交替工作来实现气缸的旋转动作。
