芯片制造的整体工艺流程
芯片制造的整体工艺流程主要包括以下步骤：
1. 设计阶段：芯片设计师根据需求和规格设计芯片的电路和功能。
2. 掩膜工艺：将芯片设计图通过光刻技术转移到掩膜上，然后将掩膜置于硅晶圆上进行光刻。
3. 清洗和腐蚀：使用化学溶液对硅晶圆进行清洗和腐蚀，以去除表面的污染物和氧化物。
4. 沉积：通过化学气相沉积、物理气相沉积等方法将金属、绝缘体或半导体材料沉积在硅晶圆上。
5. 感光和蚀刻：将感光剂涂覆在硅晶圆上，然后使用紫外线光刻机将芯片的图案转移到感光剂上，然后使用蚀刻装置将感光剂以外的部分材料蚀刻掉。
6. 清洗和检验：对蚀刻后的芯片进行清洗，以去除残留的化学物质，然后使用显微镜和其他检测设备对芯片进行检验。
7. 封装和测试（完成芯片制造）：将制造好的芯片封装在封装材料中，并连接电路之间的引脚，然后对芯片进行功能和可靠性测试。
8. 接下来是后期工艺的制作，例如测试、打磨、切割、清洗等环节。
需要注意的是，这只是芯片制造工艺流程的一般步骤，具体的工艺流程可能会因芯片类型、技术和制造商而有所不同。

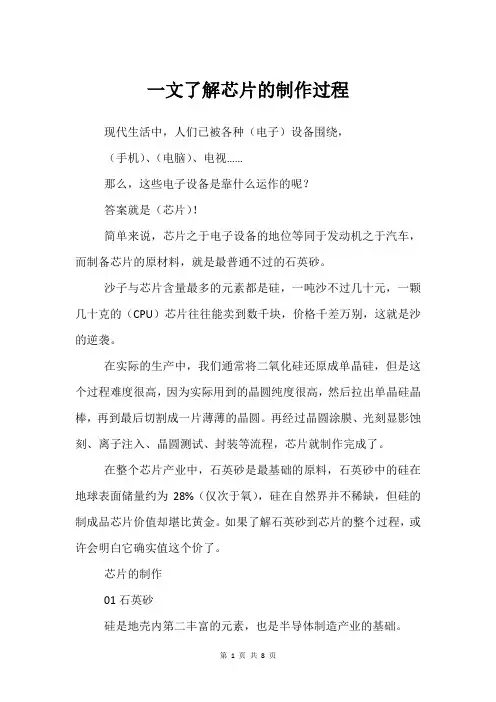

一文了解芯片的制作过程现代生活中，人们已被各种（电子）设备围绕，（手机）、（电脑）、电视……那么，这些电子设备是靠什么运作的呢？答案就是（芯片）！简单来说，芯片之于电子设备的地位等同于发动机之于汽车，而制备芯片的原材料，就是最普通不过的石英砂。
沙子与芯片含量最多的元素都是硅，一吨沙不过几十元，一颗几十克的（CPU）芯片往往能卖到数千块，价格千差万别，这就是沙的逆袭。
在实际的生产中，我们通常将二氧化硅还原成单晶硅，但是这个过程难度很高，因为实际用到的晶圆纯度很高，然后拉出单晶硅晶棒，再到最后切割成一片薄薄的晶圆。
再经过晶圆涂膜、光刻显影蚀刻、离子注入、晶圆测试、封装等流程，芯片就制作完成了。
在整个芯片产业中，石英砂是最基础的原料，石英砂中的硅在地球表面储量约为28%（仅次于氧），硅在自然界并不稀缺，但硅的制成品芯片价值却堪比黄金。
如果了解石英砂到芯片的整个过程，或许会明白它确实值这个价了。
芯片的制作01石英砂硅是地壳内第二丰富的元素，也是半导体制造产业的基础。
02硅熔炼12英寸/300毫米晶圆级，通过多步净化得到可用于（半导体）知道质量的硅，学名电子级硅（EGS），平均每一百万个硅原子中最多只有一个杂质原子。
下图展示的是如何通过硅净化熔炼得到大晶体的，最后得到的就是硅锭（ingot）。
03单晶硅锭整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
04硅锭切割横向切割成圆形的单个硅片，也就是我们常说的晶圆（W（afe）r）。
05晶圆切割出的是晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。
事实上，（intel）自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用直接的生产线进一步加工。
06光刻胶（Photo Resist）下图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。
01光刻一：光刻胶层随后透过掩模（Mask）被曝光在紫外线（UV）之下，变得可溶，期间发生的化学反应类似按下（机械）相机快门那一刻胶片的变化。
芯片的生产工艺流程芯片是现代科技领域中的重要组成部分，广泛应用于计算机、通信、医疗、汽车等各个领域。
在芯片的生产过程中，需要经过多个制程步骤才能完成最终产品。
下面是一篇关于芯片生产工艺流程的文章，介绍了主要的工艺步骤。
芯片生产工艺流程通常包括：晶圆准备、晶圆清洗、光刻、薄膜沉积、蚀刻、离子注入、扩散和封装等步骤。
现在让我来详细介绍一下这个过程。
首先是晶圆准备。
晶圆是芯片加工的基板，通常是由硅单晶制成。
在这一步骤中，需要对晶圆进行检查，确保其没有任何缺陷。
然后，将其放入加工设备中，准备下一步工艺。
接下来是晶圆清洗。
由于晶圆表面需要绝对干净，所以通过流水清洗和有机溶剂清洗的方式，将表面的杂质和污染物清除。
然后是光刻步骤。
光刻是一种通过光敏物质对晶圆表面进行曝光的技术。
在这一步骤中，首先将光刻胶涂覆在晶圆上，然后使用光罩来照射光刻胶，使光刻胶的部分变得易蚀。
接着使用蚀刻化学品进行蚀刻，将没有光刻胶保护的部分去除。
薄膜沉积是下一步。
该工艺主要是将金属、氧化物或其他材料沉积在晶圆表面，以形成所需的电子元件或电气连接。
然后是蚀刻步骤。
蚀刻是将薄膜上的多余材料去除的过程。
在这一步骤中，通过使用化学气相蚀刻法或物理气相蚀刻法，选择性地去除多余的材料，使所需的结构露出。
离子注入是下一步骤。
在这个过程中，离子注入机将离子加速并注入到晶圆内。
这个过程的目的是改变晶圆的导电性。
然后是扩散步骤。
扩散是将特定材料的原子在晶圆内进行混合，以改变其性能。
通过调整不同区域的温度和时间，使得材料在晶圆内扩散，从而形成不同的电子元器件。
最后是封装步骤。
在这一步骤中，芯片会被封装在塑料或陶瓷外壳内，以保护电子元件。
在封装过程中，还会进行焊接和连接等工艺，以确保芯片与外界的电气连接。
通过以上几个主要工艺步骤，芯片的制程过程就基本完成了。
当然，这只是一个简单的概述，实际的芯片生产工艺流程可能更加复杂和精细。
而且，随着科技的进步和需求的不断增长，芯片的制造工艺也在不断改进和创新，以便满足不断变化的市场需求。
揭秘半导体制造全流程每个半导体产品的制造都需要数百个工艺，整个制造过程大体可分为八个步骤：晶圆加工-氧化-光刻-刻蚀-薄膜沉积-互连-测试-封装。
第一步晶圆加工所有半导体工艺都始于一粒沙子！因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂，一种二氧化硅含量高达5N（99.999%）的特殊材料，也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
1.铸锭首先需将沙子与碳加热，发生还原反应，得到一氧化碳和硅，并不断重复该过程直至获得超高纯度的电子级硅(EG-Si)。
高纯硅熔化成液体，利用提拉发再凝固成单晶固体形式，称为“锭”，这就是半导体制造的第一步。
需要注意的是：单晶硅锭(硅柱)的制作精度要求很高，其圆整度误差要控制在纳米级。
2.锭切割前一个步骤完成后，需要用金刚石锯切掉铸锭的两端，再将其切割成一定厚度的薄片。
锭薄片直径决定了晶圆的尺寸，更大更薄的晶圆能被分割成更多的可用单元，有助于降低生产成本。
切割硅锭后需在薄片上加入“平坦区”或“凹痕”标记，方便在后续步骤中以其为标准设置加工方向。
3.晶圆表面抛光通过上述切割过程获得的薄片被称为“裸片”，即未经加工的“原料晶圆”。
裸片的表面凹凸不平，无法直接在上面印制电路图形。
因此，需要先通过研磨和化学刻蚀工艺去除表面瑕疵，然后通过抛光形成光洁的表面，再通过清洗去除残留污染物，即可获得表面整洁的成品晶圆。
第二步氧化氧化过程的作用是在晶圆表面形成保护膜。
它可以保护晶圆不受化学杂质影响、避免漏电流进入电路、预防离子植入过程中的扩散以及防止晶圆在刻蚀时滑脱。
氧化过程的第一步是去除杂质和污染物（有机物、金属等杂质及蒸发残留的水分），清洁完成后就可以将晶圆置于800至1200摄氏度的高温环境下，通过氧气或蒸气在晶圆表面的流动形成二氧化硅(即“氧化物”)层。
氧气扩散通过氧化层与硅反应形成不同厚度的氧化层，可以在氧化完成后测量它的厚度。

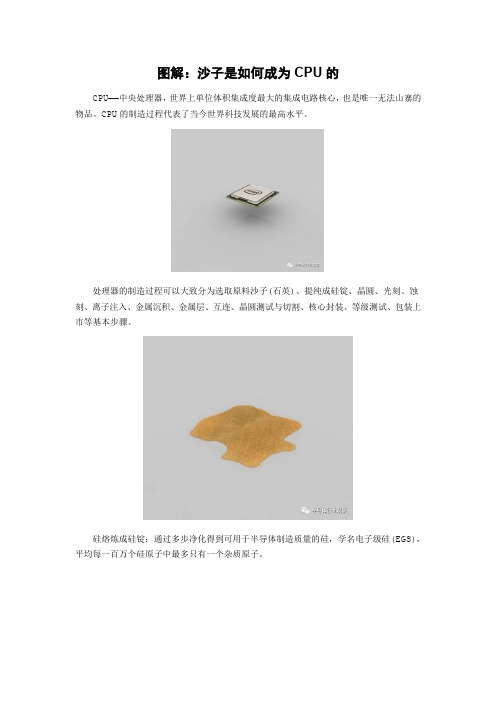

图解：沙子是如何成为CPU的CPU——中央处理器，世界上单位体积集成度最大的集成电路核心，也是唯一无法山寨的物品。
CPU的制造过程代表了当今世界科技发展的最高水平。
处理器的制造过程可以大致分为选取原料沙子(石英)、提纯成硅锭、晶圆、光刻、蚀刻、离子注入、金属沉积、金属层、互连、晶圆测试与切割、核心封装、等级测试、包装上市等基本步骤。
硅熔炼成硅锭：通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。
单晶硅锭呈圆柱形，重约100千克，硅纯度达99.9999%。
然后将硅锭横向切割成圆形的单个硅片——晶圆(Wafer)。
切割出的晶圆经过抛光后变得几乎完美无瑕。
对晶圆进行光刻胶(Photo Resist)，在晶圆旋转过程中浇上蓝色的的光刻胶液体，晶圆旋转可以让光刻胶铺的非常薄、平。
光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。
掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。
一块晶圆上可以切割出数百个处理器，不过从这里开始把视野缩小到其中一个上，展示如何制作晶体管等部件。
晶体管相当于开关，控制着电流的方向。
晶体管及其微小，一个针头上就能放下大约3000万个。
溶解光刻胶：光刻过程中曝光在紫外线下的光刻胶被溶解掉，清除后留下的图案和掩模上的一致。
然后光刻，并洗掉曝光的部分。
离子注入：在真空系统中，用经过加速，并掺杂原子的离子照射固体材料，从而在被注入的区域形成特殊的注入层，并改变这些区域的硅的导电性。
经过电场加速后，注入的离子流的速度可以超过30万千米每小时。
离子注入完成后，光刻胶也被清除，而注入区域(绿色部分)也已注入了不同的原子。
这时候的绿色和之前已经有所不同。
至此，晶体管的制造已经基本完成。
然后在绝缘层(红色部分)上蚀刻出三个孔洞，并填充上铜，以便和其它晶体管互连。
芯片制造过程图解芯片制造过程图解芯片制造是一项复杂而精密的过程，它是将电子元器件集成到一个小而精密的硅片上，并完成电路板的制造过程。
下面将对芯片制造过程进行图解，以便更好地理解。
第一步：硅片生长芯片制造的第一步是生长硅片。
硅片是芯片的基底，通过在高温高压的环境下将单晶硅溶解在液态硅中，再通过控制温度和时间等参数，使其重新结晶，最终形成一个纯净的硅片。
第二步：晶圆制备在硅片生长完成后，需要将硅片进行切割，制备成厚度约为0.7毫米的圆片，即晶圆。
晶圆上固定了薄膜、导线等构成芯片电路的各种元件。
第三步：光刻光刻技术是芯片制造中的关键步骤之一。
在这一步骤中，晶圆上涂覆上一层光刻胶，然后通过模具上的光刻掩膜，将光投射到晶圆上。
光刻胶会受到光的照射而固化，形成确定的图案。
第四步：刻蚀在完成光刻步骤后，需要使用刻蚀机对晶圆进行刻蚀。
刻蚀是通过化学反应或物理气相反应，将未固化的光刻胶去掉，以便在后续步骤中进行电路的导线和通孔的制作。
第五步：薄膜沉积薄膜沉积是为了在晶圆表面上形成各种功能膜层，例如金属导线和绝缘层。
通过物理气相沉积或化学气相沉积的方法，在晶圆表面上沉积薄膜材料。
第六步：电路形成电路形成是芯片制造的核心步骤之一。
通过使用光刻技术和刻蚀技术，将导线和通孔等电路形成在晶圆上。
第七步：封装封装是芯片制造的最后一步，也是将芯片转化为电子器件的关键步骤。
在这一步骤中，将晶圆中的芯片通过焊接、粘贴等方法与支持电路板连接起来，并用封装材料进行固定和保护。
通过以上步骤，一个芯片的制造过程就完成了。
当然，芯片制造还包括测试和分选等环节，以确保质量和性能符合要求。
芯片制造过程的复杂性和精密性使得芯片制造成为高技术含量和高附加值的产业。
半导体芯片制作流程工艺半导体芯片制作可老复杂啦，我给你好好唠唠。
1. 晶圆制造(1) 硅提纯呢，这可是第一步，要把硅从沙子里提炼出来，变成那种超高纯度的硅，就像从一群普通小喽啰里挑出超级精英一样。
这硅的纯度得达到小数点后好多个9呢，只有这样才能满足芯片制造的基本要求。
要是纯度不够，就像盖房子用的砖都是软趴趴的，那房子肯定盖不起来呀。
(2) 拉晶。
把提纯后的硅弄成一个大的单晶硅锭，就像把一堆面粉揉成一个超级大的面团一样。
这个单晶硅锭可是有特殊形状的，是那种长长的圆柱体，这就是芯片的基础材料啦。
(3) 切片。
把这个大的单晶硅锭切成一片一片的，就像切面包片一样。
不过这可比切面包难多啦，每一片都得切得超级薄，而且厚度要非常均匀，这样才能保证后面制造出来的芯片质量好。
2. 光刻(1) 光刻胶涂覆。
先在晶圆表面涂上一层光刻胶，这光刻胶就像给晶圆穿上了一件特殊的衣服。
这件衣服可神奇啦，它能在后面的光刻过程中起到关键作用。
(2) 光刻。
用光刻机把设计好的电路图案投射到光刻胶上。
这光刻机可厉害啦，就像一个超级画家，但是它画的不是普通的画，而是超级精细的电路图案。
这图案的线条非常非常细，细到你都想象不到，就像头发丝的千分之一那么细呢。
(3) 显影。
把经过光刻后的晶圆进行显影，就像把照片洗出来一样。
这样就把我们想要的电路图案留在光刻胶上啦，那些不需要的光刻胶就被去掉了。
3. 蚀刻(1) 蚀刻过程就是把没有光刻胶保护的硅片部分给腐蚀掉。
这就像雕刻一样，把不要的部分去掉，留下我们想要的电路结构。
不过这个过程得非常小心，要是腐蚀多了或者少了，那芯片就报废了。
(2) 去光刻胶。
把之前用来形成图案的光刻胶去掉，这时候晶圆上就留下了我们想要的电路形状啦。
4. 掺杂(1) 离子注入。
通过离子注入的方式把一些特定的杂质原子注入到硅片中，这就像给硅片注入了特殊的能量一样。
这些杂质原子会改变硅片的电学性质，从而形成我们需要的P型或者N型半导体区域。

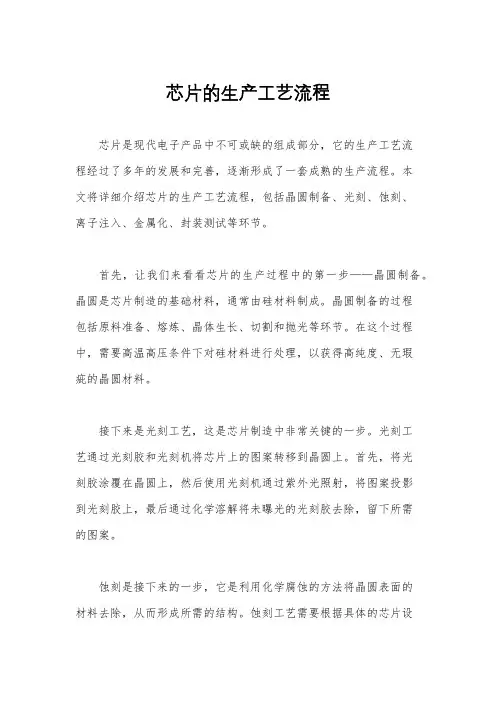

芯片的生产工艺流程芯片是现代电子产品中不可或缺的组成部分，它的生产工艺流程经过了多年的发展和完善，逐渐形成了一套成熟的生产流程。
本文将详细介绍芯片的生产工艺流程，包括晶圆制备、光刻、蚀刻、离子注入、金属化、封装测试等环节。
首先，让我们来看看芯片的生产过程中的第一步——晶圆制备。
晶圆是芯片制造的基础材料，通常由硅材料制成。
晶圆制备的过程包括原料准备、熔炼、晶体生长、切割和抛光等环节。
在这个过程中，需要高温高压条件下对硅材料进行处理，以获得高纯度、无瑕疵的晶圆材料。
接下来是光刻工艺，这是芯片制造中非常关键的一步。
光刻工艺通过光刻胶和光刻机将芯片上的图案转移到晶圆上。
首先，将光刻胶涂覆在晶圆上，然后使用光刻机通过紫外光照射，将图案投影到光刻胶上，最后通过化学溶解将未曝光的光刻胶去除，留下所需的图案。
蚀刻是接下来的一步，它是利用化学腐蚀的方法将晶圆表面的材料去除，从而形成所需的结构。
蚀刻工艺需要根据具体的芯片设计要求选择合适的蚀刻液和工艺参数，以确保蚀刻的精度和质量。
离子注入是芯片制造中的另一个重要环节，它可以改变晶圆表面的导电性能。
通过将掺杂剂离子注入晶圆表面，可以形成P型或N型半导体材料，从而实现芯片上不同区域的导电性能差异。
金属化是将芯片上的导线和连接器用金属材料覆盖，以实现电路的连接和导电功能。
金属化工艺通常包括金属蒸发、金属溅射、金属化蚀刻等步骤，最终形成芯片上的金属导线和连接器。
最后是封装测试环节，这是芯片生产流程中的最后一步。
在封装测试环节，将芯片放入封装材料中，并进行密封、固定和测试。
封装测试的主要目的是确保芯片在实际应用中能够正常工作，并且具有良好的稳定性和可靠性。
综上所述，芯片的生产工艺流程包括晶圆制备、光刻、蚀刻、离子注入、金属化、封装测试等多个环节。
每个环节都非常关键，需要精密的设备和严格的工艺控制，以确保最终生产出高质量、可靠性能的芯片产品。
随着科技的不断发展，芯片生产工艺也在不断创新和完善，以满足不断增长的市场需求和技术要求。

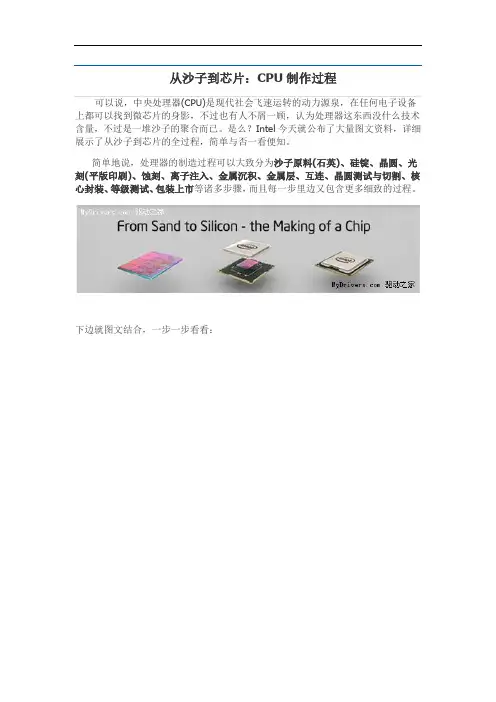

从沙子到芯片：CPU制作过程可以说，中央处理器(CPU)是现代社会飞速运转的动力源泉，在任何电子设备上都可以找到微芯片的身影，不过也有人不屑一顾，认为处理器这东西没什么技术含量，不过是一堆沙子的聚合而已。
是么？Intel今天就公布了大量图文资料，详细展示了从沙子到芯片的全过程，简单与否一看便知。
简单地说，处理器的制造过程可以大致分为沙子原料(石英)、硅锭、晶圆、光刻(平版印刷)、蚀刻、离子注入、金属沉积、金属层、互连、晶圆测试与切割、核心封装、等级测试、包装上市等诸多步骤，而且每一步里边又包含更多细致的过程。
下边就图文结合，一步一步看看：沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的形式存在，这也是半导体制造产业的基础。
硅熔炼：12英寸/300毫米晶圆级，下同。
通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。
此图展示了是如何通过硅净化熔炼得到大晶体的，最后得到的就是硅锭(Ingot)。
单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
第一阶段合影硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。
顺便说，这下知道为什么晶圆都是圆形的了吧？晶圆：切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。
事实上，Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。
值得一提的是，Intel公司创立之初使用的晶圆尺寸只有2英寸/50毫米。
第二阶段合影光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。
光刻：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。

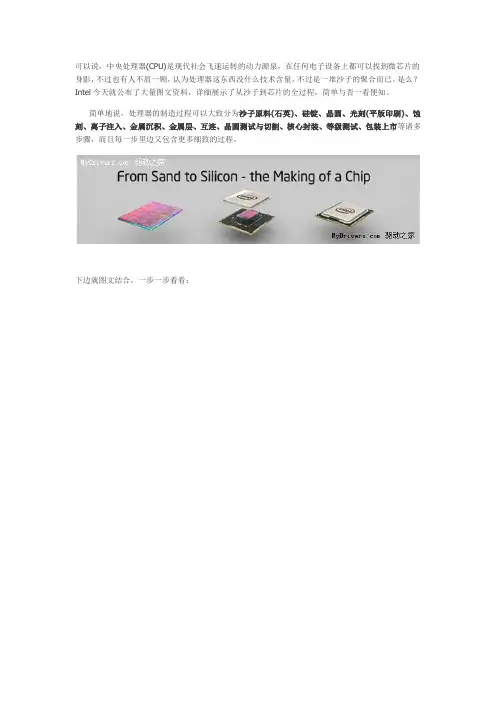

可以说，中央处理器(CPU)是现代社会飞速运转的动力源泉，在任何电子设备上都可以找到微芯片的身影，不过也有人不屑一顾，认为处理器这东西没什么技术含量，不过是一堆沙子的聚合而已。
是么？Intel今天就公布了大量图文资料，详细展示了从沙子到芯片的全过程，简单与否一看便知。
简单地说，处理器的制造过程可以大致分为沙子原料(石英)、硅锭、晶圆、光刻(平版印刷)、蚀刻、离子注入、金属沉积、金属层、互连、晶圆测试与切割、核心封装、等级测试、包装上市等诸多步骤，而且每一步里边又包含更多细致的过程。
下边就图文结合，一步一步看看：沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的形式存在，这也是半导体制造产业的基础。
硅熔炼：12英寸/300毫米晶圆级，下同。
通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。
此图展示了是如何通过硅净化熔炼得到大晶体的，最后得到的就是硅锭(Ingot)。
单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
第一阶段合影硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。
顺便说，这下知道为什么晶圆都是圆形的了吧？晶圆：切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。
事实上，Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。
值得一提的是，Intel公司创立之初使用的晶圆尺寸只有2英寸/50毫米。
第二阶段合影光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。
光刻：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。
8从沙子到晶圆在高温作用下，对沙子进行提纯；再将多晶硅熔化，拉出单晶硅晶棒；然后将晶棒切割成一片一片薄薄的晶圆。
芯片的体积很小，常常是计算机或其他电子设备的一部分。
但你知道吗？手机和电脑里的芯片竟然是用不起眼儿的沙子做成的。
那么普通的沙子是如何摇身一变成为芯片的呢？芯片行业规定硅晶体的纯度需要高达99.999999999%。
厚度不足一毫米的晶圆晶棒芯片的制作流程比较复杂，不过大体上都可以分为三个步骤：设计、生产和封装测试。
我们略过设计环节，重点来看看芯片的生产和封装。
精密技术——光刻和刻蚀通过紫外线照射雕刻出几十亿个晶体管和线路，这种雕刻需要用到两种精密技术——光刻和刻蚀。
光刻就是在投入生产线的硅圆片上涂抹光刻胶，让紫外线透过印有电路系统的掩膜，照射硅晶圆，以改变光刻胶的性质，刻出电路图。
刻蚀则是将晶圆放入特制的槽中，通过药液和超声波振动，在晶圆表面开凿出一道道沟壑，每一道沟壑控制在5纳米左右，大约是头发丝的万分之一！不简单的封装在晶圆上制作完芯片之后，并不能直接使用，而是需要对晶圆进行分割，将每一块芯片分离，然后进行封装。
封装对于芯片来说是必须的，也是至关重要的。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路造成腐蚀，从而使其电气性能下降。
封装也可以是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。
因此，对于很多集成电路产品而言，封装技术可不是一包零食的包装袋那么简单。
CPU制造全过程：如何由一堆沙变成集成电路本文一步一步地为您讲述中央处理器（CPU）是如何从最初的一堆沙子到最终变成一个功能强大的集成电路芯片的全过程。
这个制作过程的技术含量非常高！CPU(Centralprocessingunit)是现代计算机的核心部件，又称为"微处理器(Microprocessor)"。
对于PC而言，CPU的规格与频率常常被用来作为衡量一台电脑性能强弱重要指标。
Intelx86架构已经经历了二十多个年头，而x86架构的CPU对我们大多数人的工作、生活影响颇为深远。
许多对电脑知识略知一二的朋友大多会知道CPU里面最重要的东西就是晶体管了，提高CPU的速度，最重要的一点说白了就是如何在相同的CPU面积里面放进去更加多的晶体管，由于CPU实在太小，太精密，里面组成了数目相当多的晶体管，所以人手是绝对不可能完成的，只能够通过光刻工艺来进行加工的。
这就是为什么一块CPU里面为什么可以数量如此之多的晶体管。
晶体管其实就是一个双位的开关：即开和关。
如果您回忆起基本计算的时代，那就是一台计算机需要进行工作的全部。
两种选择，开和关，对于机器来说即0和1。
那么您将如何制作一个CPU呢？在今天的文章中，我们将一步一步的为您讲述中央处理器从一堆沙子到一个功能强大的集成电路芯片的全过程。
（由于CPU的制作过程技术含量太高，小编能力有限，图片与介绍都来至互联网收集）。
本文仅是让大家对CPU制作过程有一个比较详细的了解，这样小编的任务也就完成了。
● 制造CPU的基本原料如果问及CPU的原料是什么，大家都会轻而易举的给出答案―是硅。
这是不假，但硅又来自哪里呢？其实就是那些最不起眼的沙子。
难以想象吧，价格昂贵，结构复杂，功能强大，充满着神秘感的CPU 竟然来自那根本一文不值的沙子。
当然这中间必然要经历一个复杂的制造过程才行。
不过不是随便抓一把沙子就可以做原料的，一定要精挑细选，从中提取出最最纯净的硅原料才行。
芯片制造工艺流程图解芯片制造工艺流程图解芯片是现代电子产品中不可或缺的核心组成部分，芯片制造工艺的高度复杂性指导了芯片的性能和质量。
下面是芯片制造的常见工艺流程图解，以帮助读者更好地理解芯片制造的过程。
第一步：晶圆制备芯片的制造从一个薄薄的硅片开始，这个硅片就是晶圆。
晶圆制备包括涂覆、热处理、切割等步骤。
首先将晶圆表面涂上光刻胶，之后用紫外光照射，再用化学方法将未照射到的光刻胶去除，形成芯片上的结构图案。
然后将晶圆经过高温热处理，使得胶层变硬并附着在硅片表面。
最后，使用切割机将晶圆切成小块，每个小块即为一个芯片。
第二步：光刻光刻是芯片制造中非常关键的一步，它决定了芯片上的结构图案。
在光刻过程中，将镀上光刻胶的晶圆放入光刻机中，通过投射特定波长的光，使得在光刻胶上形成芯片所需的结构图案。
光刻胶上有图案的部分将起到掩膜的作用，保护结构图案不受其他步骤的影响。
第三步：薄膜沉积薄膜沉积是指在晶圆表面上沉积一层薄膜，常用的方法有物理气相沉积（PVD）和化学气相沉积（CVD）。
这些薄膜可以起到保护晶圆、传导电流、隔离电路等作用。
薄膜的厚度和组成对芯片性能有着重要影响。
第四步：光刻修复光刻修复是在光刻过程中出现的缺陷及时修复，以确保芯片图案的精确性。
修复包括用激光、电子束或离子束对光刻胶进行刻蚀和修补。
第五步：蚀刻蚀刻是将不需要的材料从晶圆表面去除的过程。
蚀刻涉及到干法蚀刻和湿法蚀刻两种方法，干法蚀刻通常使用气体，而湿法蚀刻则使用化学试剂。
通过选择不同的蚀刻条件，可以定制出芯片上需要的特定结构。
第六步：清洗清洗是为了去除制造工艺中可能留下的杂质、残留物和化学物质。
清洗过程采用化学方法和超纯水等技术，以确保芯片的质量和可靠性。
第七步：测试和封装芯片制造完成后，需要进行功能测试以确保其性能和质量达到要求。
测试包括电性能测试、可靠性测试等。
通过测试后，芯片需要进行封装，也就是将芯片放入塑料或金属封装中，以便安装到电子产品的电路板上使用。
芯片生产的流程芯片是现代电子产品中不可或缺的核心组件，其制造过程经历了多个复杂的步骤。
本文将以人类的视角，详细描述芯片生产的整个流程。
第一步：设计和验证芯片的生产过程始于设计和验证阶段。
设计师根据产品需求和规格书，使用计算机辅助设计（CAD）软件来绘制芯片的电路图。
这个过程需要设计师具备深厚的电子工程知识和技能。
接下来，设计师需要对所设计的电路进行验证。
他们使用仿真软件来模拟电路的行为，并进行各种测试和分析，以确保电路的功能和性能符合设计要求。
第二步：掩膜制作在芯片制造的下一步中，设计师将电路图发送给掩膜制造商。
掩膜是一种特殊的光刻板，上面有电路图的镜像。
制造商使用光刻工艺将电路图上的图案转移到掩膜上。
光刻是一项复杂而精密的工艺，其中包括将光通过掩膜上的图案投射到硅片上。
这需要高度纯净的环境和精确的设备。
光刻完成后，掩膜制造商会对掩膜进行检查和质量控制，确保图案的准确性和完整性。
第三步：晶圆制备晶圆制备是芯片制造的关键步骤之一。
制造商从硅石中提取硅，然后将其熔化并制成圆盘状。
这个圆盘被称为晶圆。
晶圆制备过程中，制造商需要严格控制温度、压力和其他参数，以确保晶圆的质量。
他们还要对晶圆进行化学处理，例如去除表面的污染物和缺陷。
第四步：光刻和刻蚀在晶圆制备完成后，制造商将掩膜放在晶圆上，并使用光刻设备将电路图案投射到晶圆上。
这个过程需要高度精确的对准和控制，以确保图案的精度和分辨率。
投射完成后，制造商使用化学刻蚀工艺将晶圆上不需要的部分去除，只留下电路图案。
这个过程中，刻蚀剂会溶解掉晶圆上的材料，从而形成电路的结构。
第五步：沉积和蚀刻在光刻和刻蚀完成后，制造商需要进行沉积和蚀刻等工艺步骤。
沉积是将材料沉积到晶圆上，以形成电路的结构。
蚀刻则是将多余的材料去除，使电路结构更加精细。
这些工艺步骤需要高度纯净的环境和精密的设备。
制造商必须确保沉积和蚀刻的过程中，各种材料和气体的供应稳定，并严格控制温度和压力等参数。
