线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。

二．测试机型号：目前公司测试机的型号为益和8681及8683型。

三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。

2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。

b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。

d．为确保测试资料的准确度，测试治具焊接要求为满PIN。

e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。

f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。

2．间距为2.54不同PIN位的IDC及牛角头。

3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。

4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。

5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。

6．所有测试参数设定必须符合工程图纸或作业指导书要求。

7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。

四．各功能健操作说明：1．读线健（READ）：读取资料使用。

2．上下箭头健：资料查找与设定参数选择。

3．导通健（COND）：设定导通阻抗值。

4．绝缘健：设定绝缘阻抗值。

5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。

6．音量健：设定测试音量大小。

7．标准参数（MODE）：标准参数设置。

8．测试键（TEST）：当测试参数设置好后，按此键进行测试。

线材构成1. 引言线材是电子产品中不可或缺的组成部分，它们承担着传输电流和信号的重要任务。

线材的构成对电子产品的性能和稳定性具有重要影响。

本文将介绍线材的构成，并深入探讨常见的线材类型及其特点。

2. 线材类型2.1 电力线材电力线材主要用于传输和分配电能。

常见的电力线材主要包括铜线和铝线。

铜线具有优良的导电性能和耐腐蚀性能，适用于高负载和长距离的传输。

铝线相对便宜，但导电性能较铜线差，适用于低负载和短距离的传输。

2.2 信号线材信号线材主要用于传输各种信号，如音频信号、视频信号和数据信号等。

常见的信号线材包括同轴电缆、双绞线和光纤等。

同轴电缆由内导体、绝缘层、外导体和护套组成，适用于长距离的信号传输。

双绞线通过将两根绝缘导线相互绞合，能有效减少电磁干扰，适用于中短距离的信号传输。

光纤利用光的传输来传递信号，具有高速、高带宽和抗干扰的优点，适用于长距离和高速的信号传输。

2.3 控制线材控制线材主要用于传输和控制信号，常见的控制线材类型包括屏蔽控制电缆、编码器电缆和电源线等。

屏蔽控制电缆具有良好的抗干扰性能，适用于控制设备和仪器的信号传输。

编码器电缆用于连接编码器与控制系统，能够传输高速和精确的信号。

电源线用于输送电力，一般由导线、绝缘层和护套组成。

3. 线材构造3.1 导体导体是线材中的核心部分，它决定了线材的导电性能。

常见的导体材料包括铜、铝和银等。

铜是最常用的导体材料之一，具有良好的导电性能和耐腐蚀性能。

铝是替代铜的经济选择，但其导电性能较铜差。

银是导电性能最好的材料之一，但价格较高，一般用于特殊的高要求应用场景。

3.2 绝缘层绝缘层用于包裹导体，防止电流泄漏和相互间的干扰。

常见的绝缘材料包括聚氯乙烯（PVC）、聚乙烯（PE）和聚丙烯（PP）等。

PVC是最常用的绝缘材料之一，具有良好的绝缘性能和柔软性。

PE常用于信号线材，具有低介电常数和低损耗特性。

PP常用于高温和化学环境下的线材，具有较好的抗腐蚀性能。

电线电缆技术第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。

10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。

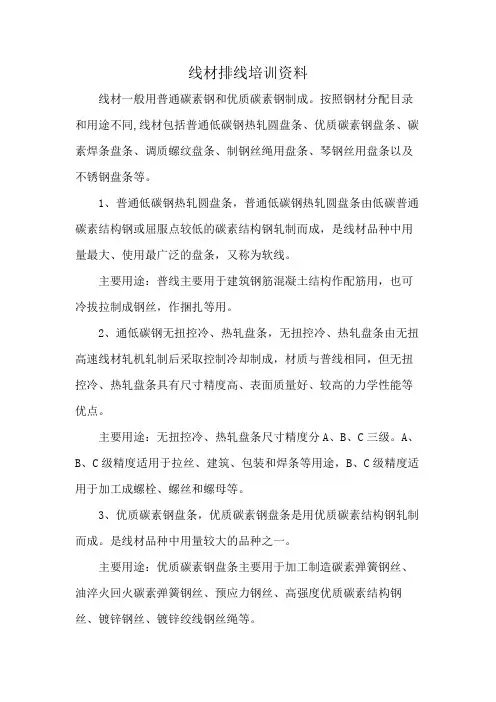

线材排线培训资料线材一般用普通碳素钢和优质碳素钢制成。

按照钢材分配目录和用途不同,线材包括普通低碳钢热轧圆盘条、优质碳素钢盘条、碳素焊条盘条、调质螺纹盘条、制钢丝绳用盘条、琴钢丝用盘条以及不锈钢盘条等。

1、普通低碳钢热轧圆盘条，普通低碳钢热轧圆盘条由低碳普通碳素结构钢或屈服点较低的碳素结构钢轧制而成，是线材品种中用量最大、使用最广泛的盘条，又称为软线。

主要用途：普线主要用于建筑钢筋混凝土结构作配筋用，也可冷拔拉制成钢丝，作捆扎等用。

2、通低碳钢无扭控冷、热轧盘条，无扭控冷、热轧盘条由无扭高速线材轧机轧制后采取控制冷却制成，材质与普线相同，但无扭控冷、热轧盘条具有尺寸精度高、表面质量好、较高的力学性能等优点。

主要用途：无扭控冷、热轧盘条尺寸精度分A、B、C三级。

A、B、C级精度适用于拉丝、建筑、包装和焊条等用途，B、C级精度适用于加工成螺栓、螺丝和螺母等。

3、优质碳素钢盘条，优质碳素钢盘条是用优质碳素结构钢轧制而成。

是线材品种中用量较大的品种之一。

主要用途：优质碳素钢盘条主要用于加工制造碳素弹簧钢丝、油淬火回火碳素弹簧钢丝、预应力钢丝、高强度优质碳素结构钢丝、镀锌钢丝、镀锌绞线钢丝绳等。

4、优质碳素钢无扭控冷、热轧盘条，优质碳素钢无扭控冷、热轧盘条由无扭高速线材轧机轧制而成，轧制后采取控制冷却处理。

与优质碳素钢盘条相比，具有尺寸精度高、表面质量好，有较高的力学性能。

主要用途：主要用途与优质碳素钢盘条相同。

常用于制造碳素弹簧钢丝、油淬火回火碳弹簧钢丝、预应力钢丝、优质碳素结构钢丝，镀锌钢丝等。

5、制绳钢丝用盘条，制绳钢丝用盘条是优质碳素结构钢热轧圆盘条之一。

主要用途：制绳钢丝用盘条可用35、40、45、55，60，65，70、75、80和85钢号的优质碳素结构钢制造。

6、制绳钢丝用无扭控冷、热轧盘条，制绳钢丝用无扭控冷热轧盘和用优质碳素结构钢，在无扭线材轧机上轧制，轧制后控制冷却而制成。

这样轧成的盘条，尺寸精度高，表面质量好，力学性能优越。

线材基础培训资料线材是电工行业中常用的一种电气导体材料，广泛应用于电力输配、通信、建筑等领域。

本文将为大家介绍线材的基础知识，包括线材的分类、材质、规格参数以及生产工艺等方面的内容。

一、线材的分类根据线材的用途和特性，可以将线材分为多个类别。

常见的线材分类有：1. 电力线材：用于电力传输和配电系统，包括高压输电线、中压线、低压线等。

2. 通信线材：用于电话、网络、广播电视等通信领域，包括电话线、光纤线、同轴电缆等。

3. 建筑线材：用于建筑工程中的电气布线，包括家庭电线、楼宇布线线等。

4. 控制线材：用于自动化控制系统，包括信号线、电机线等。

二、线材的材质线材的材质对其性能和适用范围有着重要影响。

常见的线材材质有：1. 铜线：具有良好的导电性能和导热性能，广泛应用于各个领域。

根据导电材料的纯度，铜线可以分为无氧铜线和五九高导铜线。

2. 铝线：与铜线相比，铝线价格更为便宜，但导电性能稍逊色。

一般用于低压、短距离的输电线路。

3. 铜包铝线：由铜包覆在铝芯上而成，兼具铜线的优点和铝线的经济性。

广泛应用于电力和通信领域。

三、线材的规格参数1. 截面积：通常以平方毫米（mm²）作为单位，表示线材导体横截面的大小，截面积越大，电流负载能力越高。

2. 绝缘厚度：绝缘层的厚度决定了线材的耐压能力和绝缘性能，常用单位为米（mm）或英寸（inch）。

3. 铜线直径：铜线的直径影响着其柔韧性和强度，常用单位为毫米（mm）或英寸（inch）。

四、线材的生产工艺线材的生产过程一般包括以下几个步骤：1. 选材：根据线材的用途和要求选择合适的导体材料和绝缘材料，确保线材的性能。

2. 绞线：将多根单股线材按照一定规则进行绞合，增加线材的柔韧性和稳定性。

3. 绝缘处理：在线材的导体表面和绞合线上涂覆绝缘材料，保护导体免受外界电磁干扰和环境影响。

4. 护套加工：在线材绝缘层的外部加上护套，提高线材的耐磨损能力和抗拉性能。

5. 检测：对生产出的线材进行严格的质量检测，确保线材符合标准和要求。

曹振林目录一、电线电缆的基础知识------------------------------------------------------------------- 41、电线电缆的含义---------------------------------------------------------------------------------------- 42、电线的种类---------------------------------------------------------------------------------------------- 43、生产电线电缆的原材料------------------------------------------------------------------------------- 44、基本名词------------------------------------------------------------------------------------------------- 55、电线的物理特性---------------------------------------------------------------------------------------- 56、电线的电气特性---------------------------------------------------------------------------------------- 57、电线电缆的基本测试方法---------------------------------------------------------------------------- 58、电线的规格的表示法---------------------------------------------------------------------------------- 99、电线生产的基本流程---------------------------------------------------------------------------------- 1010、各流程的作业重点及品检重点--------------------------------------------------------------------- 1011、各流程之技术要领及计算公式--------------------------------------------------------------------- 1011-1、押出------------------------------------------------------------------------------------------------ 10 11-2、模具------------------------------------------------------------------------------------------------ 1312、绞线----------------------------------------------------------------------------------------------------- 1413、包纸----------------------------------------------------------------------------------------------------- 1514、缠绕----------------------------------------------------------------------------------------------------- 1615、编织----------------------------------------------------------------------------------------------------- 1616、线材印字的意义-------------------------------------------------------------------------------------- 1617、绝缘与外被-------------------------------------------------------------------------------------------- 1718、外观检验要求----------------------------------------------------------------------------------------- 1719、导体与芯线要求-------------------------------------------------------------------------------------- 1720、电线铜线、绝缘外被耗用计算常用公式-------------------------------------------------------- 1821、案例分析----------------------------------------------------------------------------------------------- 19二、电线电缆加工工艺-------------------------------------------------------------------- 221、线材工艺流程----------------------------------------------------------------------------------------- 222、基础工艺------------------------------------------------------------------------------------------------ 223、端子压接工艺------------------------------------------------------------------------------------------ 253-1、端子压接区域---------------------------------------------------------------------------------------- 25 3-2、脱外皮------------------------------------------------------------------------------------------------ 26 3-3、压接-------------------------------------------------------------------------------------------------- 26 3-4、端子的保持力（拉力）----------------------------------------------------------------------------- 27 3-5、端子压接注意事项---------------------------------------------------------------------------------- 28 4、焊接工艺------------------------------------------------------------------------------------------------ 284-1、焊接原理--------------------------------------------------------------------------------------------- 28 4-2、焊接材料设备---------------------------------------------------------------------------------------- 28 4-3、烙铁的好处------------------------------------------------------------------------------------------ 29 4-4、焊接方法--------------------------------------------------------------------------------------------- 29 4-5、注意事项--------------------------------------------------------------------------------------------- 29 4-6焊接状态--------------------------------------------------------------------------------------------- 29三、生产、品管相关知识------------------------------------------------------------------------------ 311、生产----------------------------------------------------------------------------------------------------- 312、品管相关知识----------------------------------------------------------------------------------------- 312-1、何为品质------------------------------------------------------------------------------------------- 31 2-2、产品质量的新概念--------------------------------------------------------------------------------- 31 2-3、何为顾客满意-------------------------------------------------------------------------------------- 31 2-4、消费形态的变化------------------------------------------------------------------------------------ 31 2-5、何为品检、品管、品管-------------------------------------------------------------------------------- 31 2-6、品检的依据------------------------------------------------------------------------------------------ 31 2-7、何为品管组合--------------------------------------------------------------------------------------- 31 2-8、何为产品质量管理---------------------------------------------------------------------------------- 32 2-9、何为制程检查--------------------------------------------------------------------------------------- 32 2-10、何为自主检查-------------------------------------------------------------------------------------- 32 2-11、什么时候首件检验--------------------------------------------------------------------------------- 32 2-12、如何做好首件检验--------------------------------------------------------------------------------- 32 2-13、发现品质不良如何处理---------------------------------------------------------------------------- 32 2-14、不合格和物品如何处理---------------------------------------------------------------------------- 32 2-15、处理方法------------------------------------------------------------------------------------------- 32 2-16、品检的五个关键时刻------------------------------------------------------------------------------- 32 2-17、何为“六一”综合检测法---------------------------------------------------------------------------- 32 2-18、品管表格------------------------------------------------------------------------------------------- 32四、UL认证------------------------------------------------------------------------------------------------ 341、UL1007---------------------------------------------------------------------------------------------------- 342、UL1015---------------------------------------------------------------------------------------------------- 353、UL1061---------------------------------------------------------------------------------------------------- 364、UL1533---------------------------------------------------------------------------------------------------- 375、UL1571---------------------------------------------------------------------------------------------------- 386、UL1617---------------------------------------------------------------------------------------------------- 397、UL1672---------------------------------------------------------------------------------------------------- 408、UL2464---------------------------------------------------------------------------------------------------- 419、UL2468---------------------------------------------------------------------------------------------------- 4210、UL2547---------------------------------------------------------------------------------------------------- 4311、UL2562---------------------------------------------------------------------------------------------------- 4412、UL2725---------------------------------------------------------------------------------------------------- 4513、UL2854---------------------------------------------------------------------------------------------------- 4614、UL20276-------------------------------------------------------------------------------------------------- 47一、 电线电缆的含义 1、 什么叫电线电缆电线：由金属导体或金属导体外加绝缘外套构成的可以传输电或电讯的线状物体； 电缆：多条电线集合外加绝缘外套即为电缆。
