气辅注塑成型技术

气辅注塑工艺成本降低一、气辅注塑工艺概述气辅注塑工艺是一种先进的注塑技术，它通过在塑料制品成型过程中注入惰性气体，来实现产品的内部结构优化和成本降低。

这种技术不仅能够提高产品的质量和性能，还能有效减少材料的使用量，从而达到降低成本的目的。

1.1 气辅注塑工艺的核心特性气辅注塑工艺的核心特性主要体现在以下几个方面：- 材料节省：通过注入气体，可以在保证产品强度和刚性的前提下，减少塑料材料的使用量。

- 产品性能提升：气辅注塑可以改善产品的内部结构，提高产品的强度和刚性。

- 成本降低：由于材料使用量的减少，可以显著降低产品的生产成本。

- 环境友好：减少材料使用量有助于减少塑料废弃物，对环境更为友好。

1.2 气辅注塑工艺的应用场景气辅注塑工艺的应用场景非常广泛，包括但不限于以下几个方面：- 汽车零部件：如保险杠、仪表盘等，可以减轻重量，提高强度。

- 家电产品：如电视机外壳、洗衣机外壳等，可以提高产品的耐用性和美观性。

- 包装材料：如食品包装盒、饮料瓶等，可以提高包装的强度和保护性能。

二、气辅注塑工艺的实施气辅注塑工艺的实施是一个系统化的过程，需要精确的控制和优化。

2.1 气辅注塑工艺的关键技术气辅注塑工艺的关键技术包括以下几个方面：- 注气系统：需要精确控制气体的注入量和注入时间，以保证产品的内部结构均匀。

- 模具设计：模具的设计需要考虑到气体的流动路径和分布，以确保气体能够均匀地填充产品的内部空间。

- 材料选择：选择合适的塑料材料，以确保其与气体的兼容性，以及在注塑过程中的流动性和成型性。

- 工艺参数控制：需要精确控制注塑过程中的温度、压力、速度等参数，以保证产品质量。

2.2 气辅注塑工艺的实施步骤气辅注塑工艺的实施步骤主要包括以下几个阶段：- 产品设计：在产品设计阶段就需要考虑到气辅注塑工艺的特点，设计出适合气辅注塑的产品结构。

- 模具制造：根据产品设计，制造出适合气辅注塑的模具。

- 工艺参数设定：根据产品和模具的特点，设定合适的注塑工艺参数。

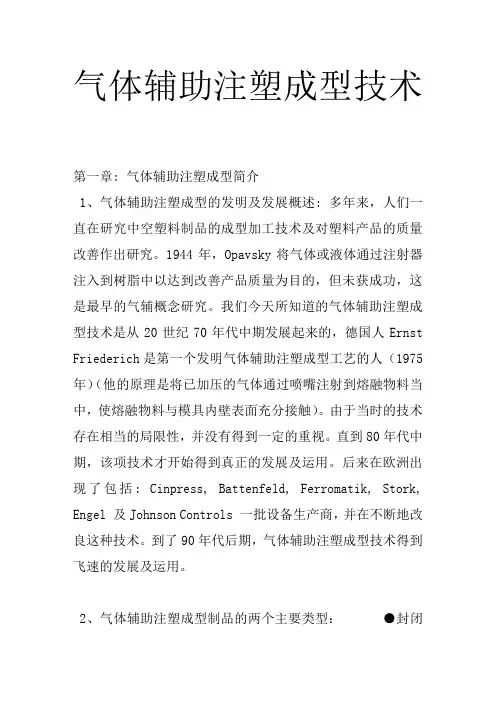

气体辅助注塑成型技术第一章: 气体辅助注塑成型简介1、气体辅助注塑成型的发明及发展概述: 多年来，人们一直在研究中空塑料制品的成型加工技术及对塑料产品的质量改善作出研究。

1944年，Opavsky将气体或液体通过注射器注入到树脂中以达到改善产品质量为目的，但未获成功，这是最早的气辅概念研究。

我们今天所知道的气体辅助注塑成型技术是从20世纪70年代中期发展起来的，德国人Ernst Friederich是第一个发明气体辅助注塑成型工艺的人（1975年）（他的原理是将已加压的气体通过喷嘴注射到熔融物料当中，使熔融物料与模具内壁表面充分接触）。

由于当时的技术存在相当的局限性，并没有得到一定的重视。

直到80年代中期，该项技术才开始得到真正的发展及运用。

后来在欧洲出现了包括: Cinpress, Battenfeld, Ferromatik, Stork, Engel 及Johnson Controls 一批设备生产商，并在不断地改良这种技术。

到了90年代后期，气体辅助注塑成型技术得到飞速的发展及运用。

2、气体辅助注塑成型制品的两个主要类型：●封闭式气道(SINGEL GAS CHANNEL) ●开放式气道(GAS CHANNEL) 封闭式气道制品主要由一个厚壁截面和气体穿行的通道组成，如门把手、扶手、管状把手等都属于这种结构。

因为气体的扩散有一条设定好的路线(即胶料较厚，温度较高，流动性较好的部分，亦即是气体流动的方向)，制品能达到最佳的节省材料的目的，而且由于制品中空结构使刚性加强而不用增加质量。

开放式气道制品主要是薄壁制品(壁厚不能少于2MM)，类似于传统的加强筋结构制品。

气体会从较厚的加强筋向前扩散(及气体流动的方向:胶料相对较厚的部分，形成气道GAS CHANNEL)，但气体可能会穿透制品的薄壁部分（有时会出现指形扩散:指纹效应FINGERING），即高压气体往较厚胶料或密度较低的部分渗入。

3、气体辅助注塑成型方法的优点：●制品残余应力降低●翘曲变形较小●减少/消除缩痕●简化模具设计●制品综合性能提高●缩短成型周期●合模力吨位要求降低●射胶压力降低4、气体辅助注塑成型适用材料： ABS、ABS/PC、HIPS、PA、PBT、PC、PS、PVC、PET、PP、PPE等第二章: 气体辅助注塑成型的方法及原理 1、气体辅助注塑成型的原理：通过管道与模具连接，把高压气体（氮气）注入到模腔的塑料熔体中，形成局部的中空，加速产品冷却成型。

气辅注塑成型工艺这种成型工艺，对于很多工程师来说很陌生，因为平时大家接触的产品很少会用到这种成型工艺，包括我本人也是一样，直到我接触到一款产品，才慢慢了解，就是以下这个锅体。

锅体的把手部分，除了2个螺丝塞，整个把手是一个完整的塑胶件，且外观并没有缩水等缺陷，看下侧面和背面图。

咋一看，以为内部是实心的，实际上并不是，而是空心的，是利用了气体辅助注塑成型技术。

01气辅成型的原理气体辅助注塑系统，是把惰性气体（通常用氮气）经由分段压力控制系统直接注射入模腔内的塑化塑料里，使塑件内部膨胀而造成中空，但仍然保持产品表面的外形完整无缺。

气辅注塑成型可被认为是中空吹塑成型的变型，其过程是先向模具腔中注入经过准确计量的占模腔一定比例的塑胶熔体，这一过程称为“欠料注塑”，再直接往熔融塑胶中注入一定体积和压力的高压氮气，气体在塑胶熔体的包围下沿着阻力最小的方向扩散前进。

由于靠模壁部分的塑胶温度低，表面粘度高，而製作较厚部分中心塑胶熔体的温度高，粘度低，所以气体容易对中心塑胶熔体进行穿透和排空，在制件的厚部形成中空气道，而被气体所排空的熔融塑胶又被气体压力推向模具末端直至充满模具型腔，在冷却阶段压缩气体对塑胶熔体进行保压补缩。

待制品冷却凝固后再卸气，然后开模顶出。

以上气辅成型过程实际上分为四个阶段：熔体短射、气体注射、气体保压、气体排出和制件顶出。

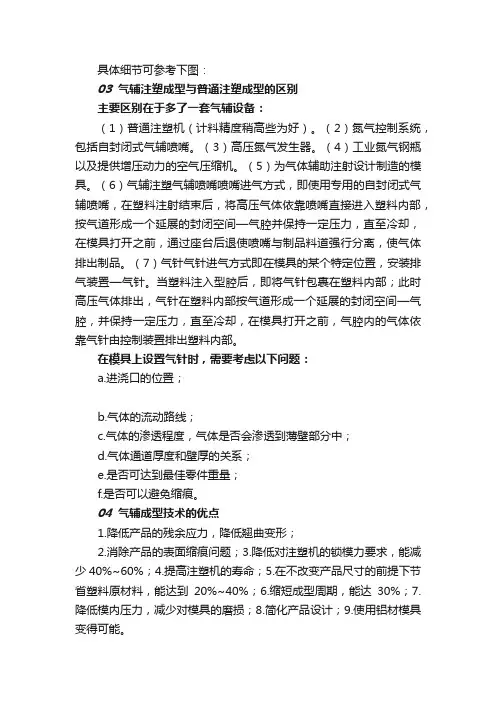

02气辅成型的方法除了常规的欠料注塑成型法，还有：1.副腔成型法（也叫满料注塑法）2.型芯成型法3.熔体回流成型法上面的锅体的把手猜测是采用了副腔成型法（也叫满料注塑法）：具体细节可参考下图：03气辅注塑成型与普通注塑成型的区别主要区别在于多了一套气辅设备：（1）普通注塑机（计料精度稍高些为好）。

（2）氮气控制系统，包括自封闭式气辅喷嘴。

（3）高压氮气发生器。

（4）工业氮气钢瓶以及提供增压动力的空气压缩机。

（5）为气体辅助注射设计制造的模具。

（6）气辅注塑气辅喷嘴喷嘴进气方式，即使用专用的自封闭式气辅喷嘴，在塑料注射结束后，将高压气体依靠喷嘴直接进入塑料内部，按气道形成一个延展的封闭空间—气腔并保持一定压力，直至冷却，在模具打开之前，通过座台后退使喷嘴与制品料道强行分离，使气体排出制品。

1气体辅助注塑成型是通过把高压气体引入到制件的厚壁部位，在注塑件内部产生中空截面，完全充填过程、实现气体保压、消除制品缩痕的一项新颖的塑料成型技术。

传统注塑工艺不能将厚壁和薄壁结合在一起成型，而且制件残余应力大，易翘曲变形，表面时有缩痕。

新发展的气辅技术通过把厚壁的内部掏空，成功地生产出厚壁、偏壁制品，而且制品外观表面性质优异，内应力低。

轻质高强。

现已开发成功气辅产品结构和模具设计包括浇注系统、进气方式和气道分布设计技术，气辅注塑工艺设计技术，气辅注塑工艺设计技术，气辅注塑过程计算机仿真技术，气辅注塑产品缺陷诊断与排除技术，气辅工艺专用料技术。

电视机、家电、汽车、家具、日常用品、办公用品、玩具等为塑料成型开辟了全新的应用领域，气辅注塑技术特别适用于管道状制品、厚壁、偏壁（不同厚度截面组成的制件）和大型扁平结构零件。

气体辅助装置：包括氮气发生和增压系统，压力控制单元和进气元件。

投资约40--200万元（视规模和对设备要求的档次不同而不同）。

气辅工艺能完全与传统注塑工艺（注塑成型机）衔接。

减轻制品重量（省料）可高40%，缩短成型周期（省时达30%，消除缩痕，提高成品率；降低注塑压力达60%，可用小吨位注塑机生产大制件，降低操作成本；模具寿命延长、制造成本降低，还可采用如粗根、厚筋、连接板等更稳固的结构，增加了模具设计自由度。

通常6-18个月可收回增加的设备成本（具体经济效益随制件而议）。

2气体辅助注塑系统，这个先进的系统和技术，是把氮气经由分段压力控制系统直接注射入模腔内的塑化塑料裹，使塑件内部膨胀而造成中空，但仍然保持产品表面的外形完整无缺。

应用气体辅助注塑技术，有以下优点：1）节省塑胶原料，节省率可高达50%。

2）缩短产品生产周期时间。

3）降低注塑机的锁模压力，可高达60%。

4）提高注塑机的工作寿命。

5）降低模腔内的压力，使模具的损耗减少和提高模具的工作寿命。

6）对某些塑胶产品，模具可采用铝质金属材料。

气体辅助注塑成型技术简介气体辅助注塑成型技术简介类型：气体辅助注塑成型是欧美近期发展出来的一种先进的注塑工艺，它的工作流程是首先向模腔内进行树脂的欠料注射，然后利用精确的自动化控制系统，把经过高压压缩的氮气导入熔融物料当中，使塑件内部膨胀而造成中空，气体沿着阻力{TodayHot}最小方向流向制品的低压和高温区域。

当气体在制品中流动时，它通过置换熔融物料而掏空厚壁截面，这些置换出来的物料充填制品的其余部分。

当填充过程完成以后，由气体继续提供保压压力，解决物料冷却过程中体积收缩的问题。

气体辅助注塑成型优点为什么人们对于气体辅助注射成型的兴趣如此之大呢？其主要的原因在于这种方法出现时所许诺的种种优点。

成型者希望以低制造成本生产高质量的产品。

在不降低质量的前提下用现代注塑机和成型技术可以缩短生产周期。

通过使用气体辅助注射成型的方法，制品质量得到提高，而且降低了模具的成本。

使用气体辅助注射成型技术时，它的优点和费用的节约是非常显着的。

1、减少产品变形：低的注射压力使内应力降低，使翘曲变形降到最低；2、减少锁模压力：低的注射压力使合模力降低，可以使用小吨位机台；3、提高产品精度：低的残余应力同样提高了尺寸公差和产品的稳定性；4、减少塑胶原料：成品的肉厚部分是中空的，减少塑料最多可达40％；5、缩短成型周期：与实心制品相比成型周期缩短，不到发泡成型一半；6、提高设计自由：气体辅助注射成型使结构完整性和设计自由度提高；7、厚薄一次成型：对一些壁厚差异大的制品通过气辅技术可一次成型；8、提高模具寿命：降低模腔内压力，使模具损耗减少，提高工作寿命；9、降低模具成本：减少射入点，气道取代热流道从而使模具成本降低；10、消除凹陷缩水：沿筋板和根部气道增加了刚度，不必考虑缩痕问题。

第一阶段：按照一般的注塑成型工艺把一定量的熔融塑胶注射入模穴；第二阶段：在熔融塑胶尚未充满模腔之前，将高压氮气射入模穴的中央；第三阶段：高压气体推动制品中央尚未冷却的熔融塑胶，一直到模穴末端，最后{HotTag}填满模腔；第四阶段：塑胶件的中空部分继续保持高压，压力迫使塑料向外紧贴模具，直到冷却下来；第五阶段：塑料制品冷却定型后，排除制品内部的高压气体，然后开模取出制品。

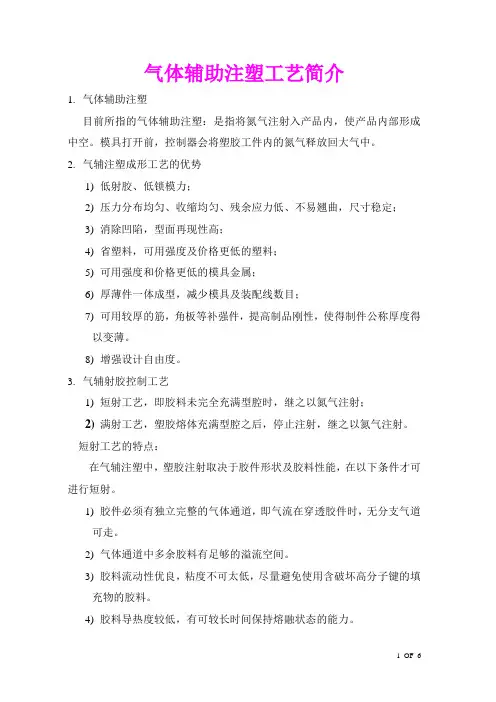

气体辅助注塑工艺简介1.气体辅助注塑目前所指的气体辅助注塑：是指将氮气注射入产品内，使产品内部形成中空。

模具打开前，控制器会将塑胶工件内的氮气释放回大气中。

2.气辅注塑成形工艺的优势1)低射胶、低锁模力；2)压力分布均匀、收缩均匀、残余应力低、不易翘曲，尺寸稳定；3)消除凹陷，型面再现性高；4)省塑料，可用强度及价格更低的塑料；5)可用强度和价格更低的模具金属；6)厚薄件一体成型，减少模具及装配线数目；7)可用较厚的筋，角板等补强件，提高制品刚性，使得制件公称厚度得以变薄。

8)增强设计自由度。

3.气辅射胶控制工艺1)短射工艺，即胶料未完全充满型腔时，继之以氮气注射；2)满射工艺，塑胶熔体充满型腔之后，停止注射，继之以氮气注射。

短射工艺的特点：在气辅注塑中，塑胶注射取决于胶件形状及胶料性能，在以下条件才可进行短射。

1)胶件必须有独立完整的气体通道，即气流在穿透胶件时，无分支气道可走。

2)气体通道中多余胶料有足够的溢流空间。

3)胶料流动性优良，粘度不可太低，尽量避免使用含破坏高分子键的填充物的胶料。

4)胶料导热度较低，有可较长时间保持熔融状态的能力。

满射工艺特点：胶件射胶完成，通过气体代替啤机，防止胶件收缩。

其优点在于，啤机保压是以射胶量及压力来防止胶件收缩，气辅保压，则以气体穿透塑胶收缩后的空间，防止胶件表层埸陷。

4.气辅压力分析：现我们看以下气辅压力与啤机压力的对比：1)气辅压力a)低气压800psi=56.34kg/cm2b)中气压1500psi=105.63 kg/cm2c)高气压2500psi=176.06kg/cm22)啤机压力a)100 TON注塑最大压力188Mpa=1917 kg/cm2b)280 TON注塑最大压力150Mpa=1530 kg/cm2c)650TON注塑最大压力153Mpa=1560 kg/cm2从以上压力对比可知，氮气压力只相当于普通啤机注塑压力的十分之一，甚至更少。

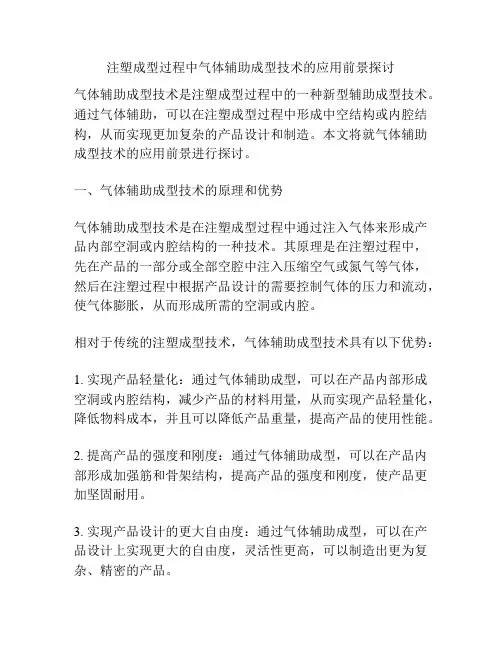

注塑成型过程中气体辅助成型技术的应用前景探讨气体辅助成型技术是注塑成型过程中的一种新型辅助成型技术。

通过气体辅助，可以在注塑成型过程中形成中空结构或内腔结构，从而实现更加复杂的产品设计和制造。

本文将就气体辅助成型技术的应用前景进行探讨。

一、气体辅助成型技术的原理和优势气体辅助成型技术是在注塑成型过程中通过注入气体来形成产品内部空洞或内腔结构的一种技术。

其原理是在注塑过程中，先在产品的一部分或全部空腔中注入压缩空气或氮气等气体，然后在注塑过程中根据产品设计的需要控制气体的压力和流动，使气体膨胀，从而形成所需的空洞或内腔。

相对于传统的注塑成型技术，气体辅助成型技术具有以下优势：1. 实现产品轻量化：通过气体辅助成型，可以在产品内部形成空洞或内腔结构，减少产品的材料用量，从而实现产品轻量化，降低物料成本，并且可以降低产品重量，提高产品的使用性能。

2. 提高产品的强度和刚度：通过气体辅助成型，可以在产品内部形成加强筋和骨架结构，提高产品的强度和刚度，使产品更加坚固耐用。

3. 实现产品设计的更大自由度：通过气体辅助成型，可以在产品设计上实现更大的自由度，灵活性更高，可以制造出更为复杂、精密的产品。

4. 提高生产效率：由于气体辅助成型可以一次性实现多个镶嵌件的成型，因此可以提高生产效率，降低生产成本。

5. 减少废品率：气体辅助成型能够减少由于变形、翘曲等问题导致的废品率，提高产品的成形质量。

二、气体辅助成型技术的应用前景随着工业自动化水平的提高和人们对产品质量和性能要求的提高，气体辅助成型技术在注塑成型中的应用前景越来越广阔。

以下是其应用前景的具体探讨：1. 制造电子产品组件在电子产品制造过程中，一些组件需要在内部形成空洞或内腔结构，以容纳电路板和电子元器件。

传统注塑成型很难实现这种内部空洞的制造，而气体辅助成型技术能够轻松地实现这种需求。

因此，气体辅助成型技术在制造电子产品组件方面有着广阔的应用前景。

2. 制造汽车零部件汽车行业是注塑成型的重要应用领域之一，而气体辅助成型技术正好满足了汽车零部件制造上的一些需求。

注塑成型中的气体辅助技术应用注塑成型中的气体辅助技术应用注塑成型是一种常用的塑料加工方法，通过将熔化的塑料注入模具中，经过冷却固化后得到所需的塑料制品。

然而，在注塑成型过程中，常常会出现一些问题，如缺陷、翘曲等。

为了解决这些问题，气体辅助技术在注塑成型中得到了广泛的应用。

气体辅助技术是指在注塑成型过程中，通过向模具中注入气体，利用气体的性质对塑料进行辅助成型的一种方法。

在注塑成型过程中，通过在模具中注入气体，可以改善产品表面质量，减少翘曲和缩水等缺陷，提高产品的整体性能。

首先，气体辅助技术可以改善产品的表面质量。

在注塑成型中，由于塑料的热胀冷缩和浇注冷却的不均匀性，常常会出现产品表面的缺陷，如气泡、痕迹等。

通过在模具中注入气体，可以使塑料在充填过程中更加均匀，减少气泡的产生，从而改善产品的表面质量，使其更加光滑。

其次，气体辅助技术可以减少产品的翘曲和缩水。

在注塑成型中，由于塑料的收缩性质，产品往往会出现翘曲和缩水等问题。

通过在模具中注入气体，可以产生一定的气压，使塑料在冷却固化过程中更加均匀，减少翘曲和缩水的可能性，从而提高产品的几何稳定性和尺寸精度。

最后，气体辅助技术可以改善产品的整体性能。

在注塑成型中，由于塑料的结晶性质，产品往往会出现内部应力集中的问题，从而影响产品的强度和韧性。

通过在模具中注入气体，可以使塑料在充填过程中形成空腔结构，减少内部应力的集中，提高产品的整体性能，使其更加坚固耐用。

综上所述，气体辅助技术在注塑成型中的应用可以改善产品的表面质量，减少翘曲和缩水，提高产品的整体性能。

随着技术的不断发展，气体辅助技术在注塑成型中的应用前景更加广阔，将为塑料制品的生产提供更多的可能性。

气辅注塑成型概述气体辅助注塑成型具有注射压力低、制品翘曲变形小、表面质量好以及易于加工壁厚差异较大的制品等优点,与传统的注射成型工艺相比，气体辅助注塑成型有更多的工艺参数需要确定和控制，因而对于制品设计、模具设计和成型过程的控制都有特殊的要求。

气辅注塑成型原理气体辅助注射成型过程首先是向模腔内进行树脂的欠料注射，然后把经过高压压缩的氮气导入熔融物料当中，气体沿着阻力最小方向流向制品的低压和高温区域。

当气体在制品中流动时，它通过置换熔融物料而掏空厚壁截面，这些置换出来的物料充填制品的其余部分。

当填充过程完成以后，由气体继续提供保压压力，将射出品的收缩或翘曲问题降至最低。

何谓「气体辅助射出成型」?「气体辅助射出成型」是在射出成型过程中将氮气射入模穴内，并以氮气进行保压工程，因而使成品掏空减重，防止成品收缩凹陷并降低成型所需压力，因此又称为「氮气中空射出成型」或「低压中空射出成型」，简称气辅。

气辅注塑成型有下列优点：1、减少内部的残留应力，从而减弱甚至完全消除翘曲变形状况，同时增加其机械强度和刚性；2、成品肉厚部分的中央是中空的，可以减少原料,减少资源的浪费3、缩短成型周期的同时也减少或消除加强筋造成的表面收缩凹陷现象；4、降低制品的收缩不均匀性，提高制品的精密度；5、大量减少锁模力，可以用小吨位的注塑机替代大吨位的注塑机；6、利用气道来形成加强结构，提高成品的强度；7、减少进料射入点；8、改变传统成品设计观念，能使用一体化设计来减少附属的零组件。

气体辅助注塑成型的优点低的注射压力使残余应力降低，从而使翘曲变形降到最低；低的注射压力使合模力要求降低，可以使用小吨位的机台；低的残余应力同样提高了制品的尺寸公差和稳定性；低的注射压力可以减少或消除制品飞边的出现；成品肉厚部分是中空的，从而减少塑料，最多可达40％；与实心制品相比成型周期缩短，还不到发泡成型的一半；气体辅助注塑成型使结构完整性和设计自由度大幅提高；对一些壁厚差异较大的制品通过气辅技术可以一次成型；降低了模腔内的压力，使模具的损耗减少，提高其工作寿命；减少射入点，气道可以取代热流道系统从而使模具成本降低；沿筋板和凸起根部的气体通道增加了刚度，不必考虑缩痕问题；极好的表面光洁度，不用担心会像发泡成型所带来的漩纹现象。

气辅成型技术在注塑业中又称气体辅助住宿和中空成型，在近10年来发展起来的革新成型技术，也可说是注塑技术的第二次革命。

目前该技术主要用于汽车、大型家电等大件注塑行业。

其主要原理是：先注入一定量的熔融塑胶（通常为90%-98%,以产品的总胶量而言）可通过分析计算+经验。

然后再在熔融塑胶内注入高压氮气，高压氮气在熔融的塑胶内沿预设的路径形成气道（最好是和流向一致当然有特殊具体情况你决定）。

使不到100%的熔融塑胶充满整个模腔，此后进入保压阶段，同时冷却，最后排气、脱模。

高压氮气进入塑料后自然会穿越粘度低（温度高）和低压的部位，并中在冷却过程中利用气体高压来保压而紧贴模具壁成型。

此项技术除需传统注塑设备外，还需所体辅助注塑控制系统（新科益有MDI控制器）。

与传统的注塑成型相比，气体辅助注塑成型有下列优点：1.减少内部的残留应力，从而减弱甚至完全消除翘曲变形状况，同时增加其机械强度和刚性。

2.成品壁厚部分的中央是中空的，可以减少原料，特别是短射和中空型的模具，塑料最多可以节约达30％。

3.减少或消除加强筋造成的表现收缩凹陷现象。

4.降低制品的收缩不均，提高制品的精密度。

5.设备耗减，大量减少锁模力，可以用小吨位的注塑机替代大吨位的注塑机。

6.利用气道来形成加强结构，提高成品的强度。

7.减少射入点。

8.缩短成期。

9.厚薄比大的制品也能通过气辅一次成型。

10。

改变传统成品设计观念，能使用一体化设计来减少附属的零组件。

缺点：1.由于所体具有压缩特征因而不容易作精确控制，加上对周围操作环境敏感，因此工艺的重复性与稳定性比传统工艺差。

2.国内技术和经验问题导致资源较浪费（废品率高）。

目前用于的产品有：汽车门把手、座椅、保险杠、门板、电视机外客、空调、冰箱、马桶........你说呢曾做过：汽车门把手、门板、雪上摩托前罩三类7款。

气体辅助注塑成型的预注塑部分与普通注塑成型一样，主要增加了一个氮气注射和回收系统。

根据注气压力产生方式的不同，目前，常用的气体注射装置有以下两种：（1）不连续压力产生法即体积控制法，如Cinpres公司的设备，它首先往汽缸中注入一定体积的气体（通常是氮气），然后采用液压装置压缩，使气体压力达到设定值时才进行注射充填。

气体辅助注塑成型技术嘿，朋友们！今天咱来聊聊气体辅助注塑成型技术，这可真是个了不起的玩意儿啊！你看啊，普通注塑成型就像是盖房子只用砖头，而气体辅助注塑成型呢，就好比在盖房子的时候加了根钢梁，那效果可就大不一样啦！它能让制品变得更轻巧、更坚固，还能节省材料呢！这就好像咱做饭，同样的食材，有的人就能做出美味佳肴，有的人就只能做出勉强能吃的东西，这气体辅助注塑成型技术就是那个能把注塑变得超级棒的“魔法调料”呀！它是怎么做到的呢？简单来说，就是在注塑过程中注入气体。

这气体就像个小精灵，在模具里跑来跑去，把塑料推到该去的地方，让制品内部形成中空的结构。

这有啥好处呢？哎呀，好处可多啦！比如说，可以减少塑料的用量，降低成本啊。

你想想，同样的一个东西，用更少的塑料就能做出来，那不是省钱嘛！而且啊，这样做出来的制品还不容易变形，质量杠杠的！咱再打个比方，这就好比是吹气球，气体进去了，把气球撑起来了，可气球还是那个气球，但它变得更饱满、更有型了。

这气体辅助注塑成型技术不就是这样嘛，让塑料制品变得更完美！你说这技术神奇不神奇？它能让那些复杂形状的制品变得轻而易举就能制造出来。

以前那些很难做出来的东西，现在有了它，都不是事儿啦！就好像原本要翻山越岭才能到达的地方，现在有条高速公路直接通到那儿了，多方便呀！还有啊，这技术对环境也有好处呢！用的塑料少了，不就减少了对资源的浪费嘛，也减少了垃圾的产生。

这不是一举多得嘛！不过呢，要想用好比这个技术，可得下点功夫。

就像学骑自行车，得掌握好平衡，不然就会摔倒。

咱得了解它的脾气，知道怎么去调整参数，让它乖乖听话，给咱做出最好的制品。

这可不是随便谁都能做到的哦，得有经验，得有技术！咱中国现在在这方面发展得也很不错呢！越来越多的企业开始用上了这神奇的技术，生产出了好多高质量的产品。

这说明啥？说明咱中国人聪明啊，啥技术都能掌握，啥难题都能解决！总之呢，气体辅助注塑成型技术就是注塑领域的一颗闪亮明星，给我们带来了好多惊喜和好处。

气辅成型（GIM）是指在塑胶充填到型腔适当的时候（90%~99%）注入高压惰性气体，气体推动融熔塑胶继续充填满型腔，用气体保压来代替塑胶保压过程的一种新兴的注塑成型技术.要点：1、计量管理。

2、利用气辅控制器把高压氮气直接压入到模腔内熔胶里。

3、使塑件内部膨胀而造成中空。

编辑本段气辅成型的优点1、降低产品的残余应力，使产品不变形。

2、解决和消除产品表面缩痕问题，应用于厚度变化大的产品。

3、降低注塑机的锁模力，减少成型机的损耗。

4、提高注塑机的工作寿命。

5、节省塑胶原材料，节省率可达百分之三十。

6、缩短产品生产成型周期时间，提高生产效率。

7、降低模腔内的压力，使模具的损耗减少和提高模具的使用寿命。

8、对某些塑胶产品，模具可采用铝合金属材料。

9、简化产品的繁复设计。

编辑本段气辅成型过程• 合模• 射座前进• 熔胶充填• 气体注入• 预塑计量（气体保压）• 射座后退（排气卸压）• 冷却定型• 开模• 顶出制件编辑本段气体辅助注塑周期1、注塑期以定量的塑化塑料充填到模腔内。

（保证在充气期间，气体不会把产品表面冲破及能有一理想的充气体。

）2、充气期可以注塑期中或后，不同时间注入气体。

气体注入的压力必需大于注塑压力，以致使产品成中空状态。

3、气体保压期当产品内部被气体充填后，气体作用于产品中空部分的压力就是保压压力，可大大减低产品的缩水及变形率4、脱模期随着冷却周期的完成，模具的气体压力降至大气压力，产品由模腔内顶出。

编辑本段气辅成型所需的条件• 注塑成型机• 气体的来源（氮气发生器）• 输送气体的管道• 控制氮气有效流动的设备（氮气控制台）• 带有气道设置的成型模具（气辅模具）编辑本段成型条件的设定1、注塑机的设定o 原材料的烘干温度与传统成型一致o 料筒的塑化温度比传统注塑偏高o 模温要求较严，冷却水路布置要使冷却效果均衡o 注塑压力与传统注塑基本一致o 注塑速度一般采用高速填充2、氮气设备的设定a、氮气发生器的压力一般设定在30MPA左右b、氮气控制台要素的设定（延迟时间、气体压入时间、气体保持时间、气体放气时间、压力的设定、气体速率）气辅注塑成型技术 2009-6-22 中国设备网文字选择：大中小气辅注塑工艺是国外八十年代研究成功，九十年代才得到实际应用的一项实用型注塑新工艺，其原理是利用高压隋性气体注射到熔融的塑料中形成真空截面并推动熔料前进，实现注射、保压、冷却等过程，使产品形成真空。

塑料注塑气辅成型原理塑料注塑气辅成型是一种常见的塑料成型方法，它结合了注塑成型和气辅成型两种工艺，使得产品的成型效果更加精确和高效。

本文将从原理、工艺流程、优点和应用等方面介绍塑料注塑气辅成型。

一、原理塑料注塑气辅成型是指在注塑成型的过程中，通过加入气体辅助来实现产品的成型。

其原理是在注塑成型时，通过注射机将熔化的塑料注入模具中，然后在注塑过程中加入一定的气体，使得塑料在模具中充分膨胀，从而得到所需的产品形状。

注塑气辅成型可以有效地解决一些注塑过程中容易产生缺陷的问题，如翘曲、收缩等。

二、工艺流程塑料注塑气辅成型的工艺流程主要包括以下几个步骤：1. 原料准备：选用适合注塑成型的塑料原料，并进行预处理，如干燥、混合等。

2. 模具设计：根据产品的需求设计模具，并制作成型模具。

3. 注塑成型：将预处理好的塑料原料放入注塑机的料斗中，经过加热、熔化后，通过注射机将熔化的塑料注入模具中。

4. 气辅成型：在注塑过程中，通过气体辅助装置向模具中注入一定的气体，使得塑料在模具中膨胀成型。

5. 冷却固化：待塑料在模具中冷却固化后，将成型产品从模具中取出。

6. 后处理：对成型产品进行修整、去除余料、清洁等处理。

三、优点塑料注塑气辅成型相比传统的注塑成型有以下几个优点：1. 产品质量好：通过气辅成型可以减少或避免一些常见的缺陷，如翘曲、收缩等，提高产品的质量。

2. 成型效率高：气辅成型可以在注塑过程中快速膨胀，提高成型效率，缩短生产周期。

3. 成本低：相比其他成型工艺，注塑气辅成型的设备和工艺要求相对简单，成本较低。

4. 适用范围广：注塑气辅成型适用于各种塑料材料，适用于各种形状的产品，具有很大的灵活性。

四、应用塑料注塑气辅成型在各个领域都有广泛的应用，特别是对于一些形状复杂、尺寸精确的产品，更加适用。

以下是一些常见的应用领域：1. 汽车零部件：如汽车灯罩、仪表盘等。

2. 家电产品：如电视外壳、空调面板等。

3. 医疗器械：如注射器、输液器等。
