气辅注塑介绍

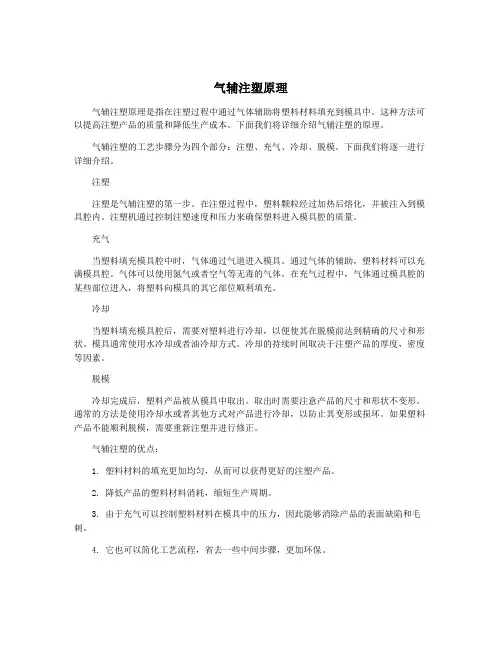

气辅注塑原理气辅注塑原理是指在注塑过程中通过气体辅助将塑料材料填充到模具中。

这种方法可以提高注塑产品的质量和降低生产成本。

下面我们将详细介绍气辅注塑的原理。

气辅注塑的工艺步骤分为四个部分：注塑、充气、冷却、脱模。

下面我们将逐一进行详细介绍。

注塑注塑是气辅注塑的第一步。

在注塑过程中，塑料颗粒经过加热后熔化，并被注入到模具腔内。

注塑机通过控制注塑速度和压力来确保塑料进入模具腔的质量。

充气当塑料填充模具腔中时，气体通过气道进入模具。

通过气体的辅助，塑料材料可以充满模具腔。

气体可以使用氮气或者空气等无毒的气体。

在充气过程中，气体通过模具腔的某些部位进入，将塑料向模具的其它部位顺利填充。

冷却当塑料填充模具腔后，需要对塑料进行冷却，以便使其在脱模前达到精确的尺寸和形状。

模具通常使用水冷却或者油冷却方式。

冷却的持续时间取决于注塑产品的厚度，密度等因素。

脱模冷却完成后，塑料产品被从模具中取出。

取出时需要注意产品的尺寸和形状不变形。

通常的方法是使用冷却水或者其他方式对产品进行冷却，以防止其变形或损坏。

如果塑料产品不能顺利脱模，需要重新注塑并进行修正。

气辅注塑的优点：1. 塑料材料的填充更加均匀，从而可以获得更好的注塑产品。

2. 降低产品的塑料材料消耗，缩短生产周期。

3. 由于充气可以控制塑料材料在模具中的压力，因此能够消除产品的表面缺陷和毛刺。

4. 它也可以简化工艺流程，省去一些中间步骤，更加环保。

气辅注塑是一种高效、环保、节能的注塑工艺。

它可以提高生产效率，降低生产成本，同时还能有效改善产品的质量和外观。

近年来，气辅注塑工艺广泛应用于各个领域。

它可以用于制造电子产品、医疗器械、汽车零配件、家用电器等。

它的灵活性和可塑性极高，满足了市场对产品多样化、品质一致化、成本低价化等需求。

在汽车零配件的制造中，气辅注塑的运用已成为一种趋势。

由于汽车零配件的尺寸和数量大，所以制造成本非常高。

而这里正是气辅注塑的优势所在。

利用气辅注塑工艺，能够更好的控制塑料材料在模具中的填充，从而提高产品的密度、强度和耐用性。

气辅注塑加工工艺与一般注塑工艺气辅注塑加工工艺与一般注塑工艺气辅注塑加工工艺简介•气辅注塑加工工艺是一种新型的注塑加工方法。

•在传统注塑基础上，引入气辅装置，通过气体的辅助作用，实现更高效、更精确的注塑过程。

气辅注塑加工工艺的优势1.产品质量更高–气辅注塑加工工艺通过辅助气体的控制，可以更好地控制产品的密度和硬度，提高产品质量。

–与一般注塑相比，气辅注塑制品的表面质感更好，不易出现瑕疵和缺陷。

2.生产效率更高–气辅注塑加工工艺可以减少注塑周期，提高生产效率。

–气辅装置的运用使得材料更均匀地填充模具，降低了制品收缩率和成型周期。

3.节约原材料–气辅注塑加工工艺由于材料分布更均匀，减少了材料的浪费。

–相比较于一般注塑，气辅注塑制品在制造时所需的原材料用量更少。

4.环保节能–气辅注塑加工工艺不需要额外的加热或冷却设备，节约了能源。

–通过优化制程，减少了废品率，降低了对环境的负面影响。

气辅注塑加工工艺的应用领域•电子产品：手机壳、电池壳、硬盘壳等。

•汽车配件：车灯壳、仪表板、车门把手等。

•家居用品：儿童玩具、家具配件、文具等。

一般注塑工艺的特点与局限性•一般注塑工艺在制品的表面平整度和精度方面有一定的局限性。

•一般注塑制造过程中，因为材料无法完全填充到模具中的每个角落，易产生瑕疵和缺陷。

结语气辅注塑加工工艺相对于一般注塑工艺具有众多优势，无论是产品质量、生产效率还是原材料的节约都占有明显的优势。

在如今注塑加工行业日益竞争激烈的背景下，气辅注塑加工工艺的应用前景非常广阔。

希望本文能对读者对气辅注塑加工工艺与一般注塑工艺有更深入的了解。

气辅注塑加工工艺的工作原理1.注塑过程中，将塑料颗粒加热融化。

2.融化的塑料通过注塑机的螺杆被注入模具腔中。

3.气辅装置通过喷嘴向注入的塑料中喷入压缩空气。

4.压缩空气通过气门控制，辅助塑料充填模具，使得塑料更加均匀地填充到模具的每个角落。

5.注塑机冷却塑料，然后开模取出制品。

气辅注塑成型工艺这种成型工艺，对于很多工程师来说很陌生，因为平时大家接触的产品很少会用到这种成型工艺，包括我本人也是一样，直到我接触到一款产品，才慢慢了解，就是以下这个锅体。

锅体的把手部分，除了2个螺丝塞，整个把手是一个完整的塑胶件，且外观并没有缩水等缺陷，看下侧面和背面图。

咋一看，以为内部是实心的，实际上并不是，而是空心的，是利用了气体辅助注塑成型技术。

01气辅成型的原理气体辅助注塑系统，是把惰性气体（通常用氮气）经由分段压力控制系统直接注射入模腔内的塑化塑料里，使塑件内部膨胀而造成中空，但仍然保持产品表面的外形完整无缺。

气辅注塑成型可被认为是中空吹塑成型的变型，其过程是先向模具腔中注入经过准确计量的占模腔一定比例的塑胶熔体，这一过程称为“欠料注塑”，再直接往熔融塑胶中注入一定体积和压力的高压氮气，气体在塑胶熔体的包围下沿着阻力最小的方向扩散前进。

由于靠模壁部分的塑胶温度低，表面粘度高，而製作较厚部分中心塑胶熔体的温度高，粘度低，所以气体容易对中心塑胶熔体进行穿透和排空，在制件的厚部形成中空气道，而被气体所排空的熔融塑胶又被气体压力推向模具末端直至充满模具型腔，在冷却阶段压缩气体对塑胶熔体进行保压补缩。

待制品冷却凝固后再卸气，然后开模顶出。

以上气辅成型过程实际上分为四个阶段：熔体短射、气体注射、气体保压、气体排出和制件顶出。

02气辅成型的方法除了常规的欠料注塑成型法，还有：1.副腔成型法（也叫满料注塑法）2.型芯成型法3.熔体回流成型法上面的锅体的把手猜测是采用了副腔成型法（也叫满料注塑法）：具体细节可参考下图：03气辅注塑成型与普通注塑成型的区别主要区别在于多了一套气辅设备：（1）普通注塑机（计料精度稍高些为好）。

（2）氮气控制系统，包括自封闭式气辅喷嘴。

（3）高压氮气发生器。

（4）工业氮气钢瓶以及提供增压动力的空气压缩机。

（5）为气体辅助注射设计制造的模具。

（6）气辅注塑气辅喷嘴喷嘴进气方式，即使用专用的自封闭式气辅喷嘴，在塑料注射结束后，将高压气体依靠喷嘴直接进入塑料内部，按气道形成一个延展的封闭空间—气腔并保持一定压力，直至冷却，在模具打开之前，通过座台后退使喷嘴与制品料道强行分离，使气体排出制品。

气体辅助注塑成型技术简介气体辅助注塑成型技术简介类型：气体辅助注塑成型是欧美近期发展出来的一种先进的注塑工艺，它的工作流程是首先向模腔内进行树脂的欠料注射，然后利用精确的自动化控制系统，把经过高压压缩的氮气导入熔融物料当中，使塑件内部膨胀而造成中空，气体沿着阻力{TodayHot}最小方向流向制品的低压和高温区域。

当气体在制品中流动时，它通过置换熔融物料而掏空厚壁截面，这些置换出来的物料充填制品的其余部分。

当填充过程完成以后，由气体继续提供保压压力，解决物料冷却过程中体积收缩的问题。

气体辅助注塑成型优点为什么人们对于气体辅助注射成型的兴趣如此之大呢？其主要的原因在于这种方法出现时所许诺的种种优点。

成型者希望以低制造成本生产高质量的产品。

在不降低质量的前提下用现代注塑机和成型技术可以缩短生产周期。

通过使用气体辅助注射成型的方法，制品质量得到提高，而且降低了模具的成本。

使用气体辅助注射成型技术时，它的优点和费用的节约是非常显着的。

1、减少产品变形：低的注射压力使内应力降低，使翘曲变形降到最低；2、减少锁模压力：低的注射压力使合模力降低，可以使用小吨位机台；3、提高产品精度：低的残余应力同样提高了尺寸公差和产品的稳定性；4、减少塑胶原料：成品的肉厚部分是中空的，减少塑料最多可达40％；5、缩短成型周期：与实心制品相比成型周期缩短，不到发泡成型一半；6、提高设计自由：气体辅助注射成型使结构完整性和设计自由度提高；7、厚薄一次成型：对一些壁厚差异大的制品通过气辅技术可一次成型；8、提高模具寿命：降低模腔内压力，使模具损耗减少，提高工作寿命；9、降低模具成本：减少射入点，气道取代热流道从而使模具成本降低；10、消除凹陷缩水：沿筋板和根部气道增加了刚度，不必考虑缩痕问题。

第一阶段：按照一般的注塑成型工艺把一定量的熔融塑胶注射入模穴；第二阶段：在熔融塑胶尚未充满模腔之前，将高压氮气射入模穴的中央；第三阶段：高压气体推动制品中央尚未冷却的熔融塑胶，一直到模穴末端，最后{HotTag}填满模腔；第四阶段：塑胶件的中空部分继续保持高压，压力迫使塑料向外紧贴模具，直到冷却下来；第五阶段：塑料制品冷却定型后，排除制品内部的高压气体，然后开模取出制品。

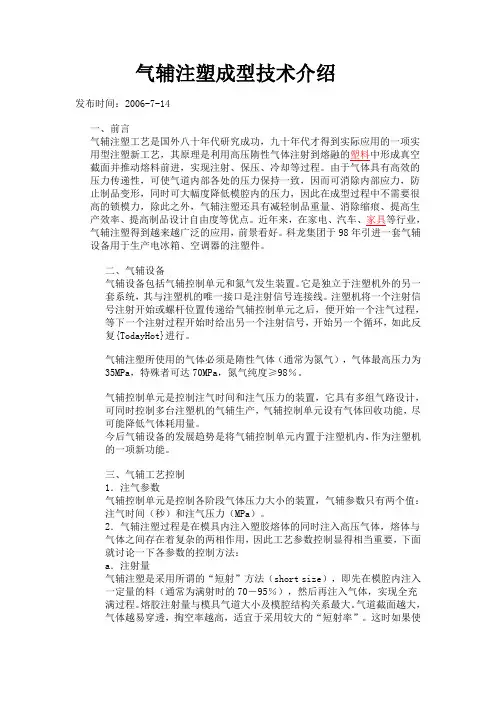

气辅注塑成型技术介绍发布时间：2006-7-14一、前言气辅注塑工艺是国外八十年代研究成功，九十年代才得到实际应用的一项实用型注塑新工艺，其原理是利用高压隋性气体注射到熔融的塑料中形成真空截面并推动熔料前进，实现注射、保压、冷却等过程。

由于气体具有高效的压力传递性，可使气道内部各处的压力保持一致，因而可消除内部应力，防止制品变形，同时可大幅度降低模腔内的压力，因此在成型过程中不需要很高的锁模力，除此之外，气辅注塑还具有减轻制品重量、消除缩痕、提高生产效率、提高制品设计自由度等优点。

近年来，在家电、汽车、家具等行业，气辅注塑得到越来越广泛的应用，前景看好。

科龙集团于98年引进一套气辅设备用于生产电冰箱、空调器的注塑件。

二、气辅设备气辅设备包括气辅控制单元和氮气发生装置。

它是独立于注塑机外的另一套系统，其与注塑机的唯一接口是注射信号连接线。

注塑机将一个注射信号注射开始或螺杆位置传递给气辅控制单元之后，便开始一个注气过程，等下一个注射过程开始时给出另一个注射信号，开始另一个循环，如此反复{TodayHot}进行。

气辅注塑所使用的气体必须是隋性气体（通常为氮气），气体最高压力为35MPa，特殊者可达70MPa，氮气纯度≥98％。

气辅控制单元是控制注气时间和注气压力的装置，它具有多组气路设计，可同时控制多台注塑机的气辅生产，气辅控制单元设有气体回收功能，尽可能降低气体耗用量。

今后气辅设备的发展趋势是将气辅控制单元内置于注塑机内，作为注塑机的一项新功能。

三、气辅工艺控制1．注气参数气辅控制单元是控制各阶段气体压力大小的装置，气辅参数只有两个值：注气时间（秒）和注气压力（MPa）。

2．气辅注塑过程是在模具内注入塑胶熔体的同时注入高压气体，熔体与气体之间存在着复杂的两相作用，因此工艺参数控制显得相当重要，下面就讨论一下各参数的控制方法：a．注射量气辅注塑是采用所谓的“短射”方法（short size），即先在模腔内注入一定量的料（通常为满射时的70－95％），然后再注入气体，实现全充满过程。

气体辅助注塑工艺简介1.气体辅助注塑目前所指的气体辅助注塑：是指将氮气注射入产品内，使产品内部形成中空。

模具打开前，控制器会将塑胶工件内的氮气释放回大气中。

2.气辅注塑成形工艺的优势1)低射胶、低锁模力；2)压力分布均匀、收缩均匀、残余应力低、不易翘曲，尺寸稳定；3)消除凹陷，型面再现性高；4)省塑料，可用强度及价格更低的塑料；5)可用强度和价格更低的模具金属；6)厚薄件一体成型，减少模具及装配线数目；7)可用较厚的筋，角板等补强件，提高制品刚性，使得制件公称厚度得以变薄。

8)增强设计自由度。

3.气辅射胶控制工艺1)短射工艺，即胶料未完全充满型腔时，继之以氮气注射；2)满射工艺，塑胶熔体充满型腔之后，停止注射，继之以氮气注射。

短射工艺的特点：在气辅注塑中，塑胶注射取决于胶件形状及胶料性能，在以下条件才可进行短射。

1)胶件必须有独立完整的气体通道，即气流在穿透胶件时，无分支气道可走。

2)气体通道中多余胶料有足够的溢流空间。

3)胶料流动性优良，粘度不可太低，尽量避免使用含破坏高分子键的填充物的胶料。

4)胶料导热度较低，有可较长时间保持熔融状态的能力。

满射工艺特点：胶件射胶完成，通过气体代替啤机，防止胶件收缩。

其优点在于，啤机保压是以射胶量及压力来防止胶件收缩，气辅保压，则以气体穿透塑胶收缩后的空间，防止胶件表层埸陷。

4.气辅压力分析：现我们看以下气辅压力与啤机压力的对比：1)气辅压力a)低气压800psi=56.34kg/cm2b)中气压1500psi=105.63 kg/cm2c)高气压2500psi=176.06kg/cm22)啤机压力a)100 TON注塑最大压力188Mpa=1917 kg/cm2b)280 TON注塑最大压力150Mpa=1530 kg/cm2c)650TON注塑最大压力153Mpa=1560 kg/cm2从以上压力对比可知，氮气压力只相当于普通啤机注塑压力的十分之一，甚至更少。

气辅注塑成型技术气辅注塑工艺是国外八十年代研究成功，九十年代才得到实际应用的一项实用型注塑新工艺，其原理是利用高压隋性气体注射到熔融的塑料中形成真空截面并推动熔料前进，实现注射、保压、冷却等过程，使产品形成真空。

气辅设备包括气辅控制单元和氮气发生装置；氮气发生装置主要包括氮气发生器，氮气压缩机，氮气储气瓶。

它是独立于注塑机外的另一套系统，其与注塑机的唯一接口是注射信号连接线。

注塑机将一个注射信号注射开始或螺杆位置传递给气辅控制单元之后，便开始一个注气过程，等下一个注射过程开始时给出另一个注射信号，开始另一个循环，如此反复进行。

气体辅助注塑过程可分为注塑期，充气期，气体保压期和脱模期。

1.注塑期：所需塑料注塑量要通过实验找出来，以保证在充气期间，气体不会把成品表面冲破及能有一个理想的充气体积，通常注满产品的70%-95%。

注入熔体2.充气期：可以在注射中或后的不同时间注入气体，气体注入的压力必需大于注塑压力，以达到产品成中空状态。

注入氮气3.气保压期：当成品内部被气体填充后，气体在成品中空部分的压力就成为保压压力，可大大减低成品的缩水及变形率。

保压成型4.脱模期：随冷却周期完成，防止产品暴裂，自动排出气体，模具内压力降至大气压力，成品由模腔内顶出。

排出气体和产品出模气体辅助注塑成型进气方式有两种：一种由射嘴进入成品；二种由模具进入成品，这两种各有各的优点和缺点。

一从射嘴进气优点：1)修改现在有旧模具即可使用。

2)流道形成中空状，减少塑料使用。

3)成品无气针所留下之气口痕迹。

缺点：1)所有气体通道必须相通连接。

2)气体通道必须对称且平衡。

3)不能用于热流道模具上使用。

4)注塑机射嘴更换且费用较高。

二从模具进气优点：1)可以多处进气，气体通道不需完全相通连接。

2)气体与塑料可同时射入。

3)可允许使用热流道模具。

4)可使用于非对称模穴之产品成型。

缺点：1)模具须重新开发设计。

2)气针会留下气口痕迹。

塑料制品成型应用气体辅助成型技术，有以下优点：1)节省塑胶原料，节省可高达50%。

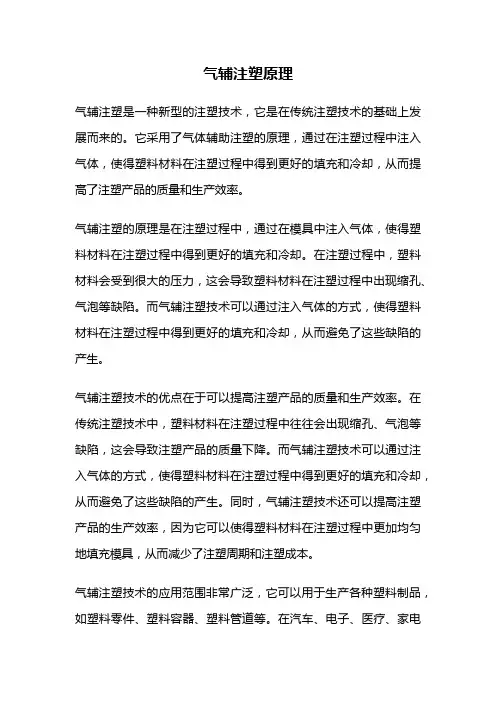

气辅注塑原理气辅注塑是一种新型的注塑技术，它是在传统注塑技术的基础上发展而来的。

它采用了气体辅助注塑的原理，通过在注塑过程中注入气体，使得塑料材料在注塑过程中得到更好的填充和冷却，从而提高了注塑产品的质量和生产效率。

气辅注塑的原理是在注塑过程中，通过在模具中注入气体，使得塑料材料在注塑过程中得到更好的填充和冷却。

在注塑过程中，塑料材料会受到很大的压力，这会导致塑料材料在注塑过程中出现缩孔、气泡等缺陷。

而气辅注塑技术可以通过注入气体的方式，使得塑料材料在注塑过程中得到更好的填充和冷却，从而避免了这些缺陷的产生。

气辅注塑技术的优点在于可以提高注塑产品的质量和生产效率。

在传统注塑技术中，塑料材料在注塑过程中往往会出现缩孔、气泡等缺陷，这会导致注塑产品的质量下降。

而气辅注塑技术可以通过注入气体的方式，使得塑料材料在注塑过程中得到更好的填充和冷却，从而避免了这些缺陷的产生。

同时，气辅注塑技术还可以提高注塑产品的生产效率，因为它可以使得塑料材料在注塑过程中更加均匀地填充模具，从而减少了注塑周期和注塑成本。

气辅注塑技术的应用范围非常广泛，它可以用于生产各种塑料制品，如塑料零件、塑料容器、塑料管道等。

在汽车、电子、医疗、家电等行业中，气辅注塑技术已经得到了广泛的应用。

在汽车行业中，气辅注塑技术可以用于生产汽车零部件，如仪表板、门板、座椅等。

在电子行业中，气辅注塑技术可以用于生产电子产品外壳、键盘、鼠标等。

在医疗行业中，气辅注塑技术可以用于生产医疗器械、医疗用品等。

在家电行业中，气辅注塑技术可以用于生产电视机外壳、空调外壳、洗衣机外壳等。

气辅注塑技术是一种非常有前途的注塑技术，它可以提高注塑产品的质量和生产效率，同时还可以应用于各种行业中。

随着科技的不断发展，气辅注塑技术将会得到更加广泛的应用，为各行各业的发展带来更多的机遇和挑战。

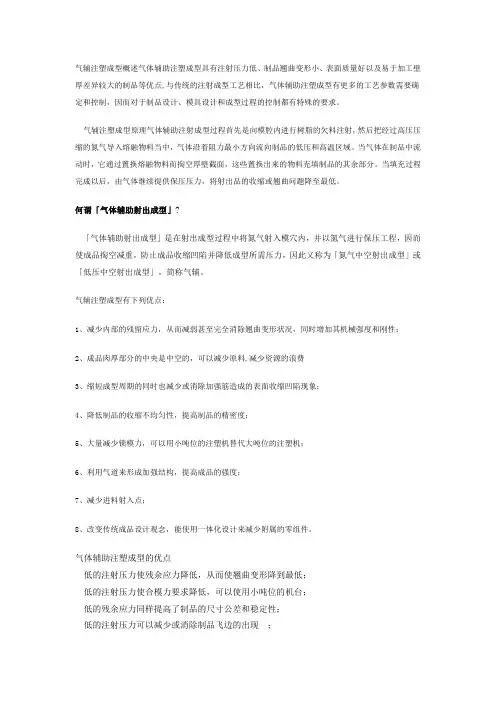

气辅注塑成型概述气体辅助注塑成型具有注射压力低、制品翘曲变形小、表面质量好以及易于加工壁厚差异较大的制品等优点,与传统的注射成型工艺相比，气体辅助注塑成型有更多的工艺参数需要确定和控制，因而对于制品设计、模具设计和成型过程的控制都有特殊的要求。

气辅注塑成型原理气体辅助注射成型过程首先是向模腔内进行树脂的欠料注射，然后把经过高压压缩的氮气导入熔融物料当中，气体沿着阻力最小方向流向制品的低压和高温区域。

当气体在制品中流动时，它通过置换熔融物料而掏空厚壁截面，这些置换出来的物料充填制品的其余部分。

当填充过程完成以后，由气体继续提供保压压力，将射出品的收缩或翘曲问题降至最低。

何谓「气体辅助射出成型」?「气体辅助射出成型」是在射出成型过程中将氮气射入模穴内，并以氮气进行保压工程，因而使成品掏空减重，防止成品收缩凹陷并降低成型所需压力，因此又称为「氮气中空射出成型」或「低压中空射出成型」，简称气辅。

气辅注塑成型有下列优点：1、减少内部的残留应力，从而减弱甚至完全消除翘曲变形状况，同时增加其机械强度和刚性；2、成品肉厚部分的中央是中空的，可以减少原料,减少资源的浪费3、缩短成型周期的同时也减少或消除加强筋造成的表面收缩凹陷现象；4、降低制品的收缩不均匀性，提高制品的精密度；5、大量减少锁模力，可以用小吨位的注塑机替代大吨位的注塑机；6、利用气道来形成加强结构，提高成品的强度；7、减少进料射入点；8、改变传统成品设计观念，能使用一体化设计来减少附属的零组件。

气体辅助注塑成型的优点低的注射压力使残余应力降低，从而使翘曲变形降到最低；低的注射压力使合模力要求降低，可以使用小吨位的机台；低的残余应力同样提高了制品的尺寸公差和稳定性；低的注射压力可以减少或消除制品飞边的出现；成品肉厚部分是中空的，从而减少塑料，最多可达40％；与实心制品相比成型周期缩短，还不到发泡成型的一半；气体辅助注塑成型使结构完整性和设计自由度大幅提高；对一些壁厚差异较大的制品通过气辅技术可以一次成型；降低了模腔内的压力，使模具的损耗减少，提高其工作寿命；减少射入点，气道可以取代热流道系统从而使模具成本降低；沿筋板和凸起根部的气体通道增加了刚度，不必考虑缩痕问题；极好的表面光洁度，不用担心会像发泡成型所带来的漩纹现象。

气辅成型技术在注塑业中又称气体辅助住宿和中空成型，在近10年来发展起来的革新成型技术，也可说是注塑技术的第二次革命。

目前该技术主要用于汽车、大型家电等大件注塑行业。

其主要原理是：先注入一定量的熔融塑胶（通常为90%-98%,以产品的总胶量而言）可通过分析计算+经验。

然后再在熔融塑胶内注入高压氮气，高压氮气在熔融的塑胶内沿预设的路径形成气道（最好是和流向一致当然有特殊具体情况你决定）。

使不到100%的熔融塑胶充满整个模腔，此后进入保压阶段，同时冷却，最后排气、脱模。

高压氮气进入塑料后自然会穿越粘度低（温度高）和低压的部位，并中在冷却过程中利用气体高压来保压而紧贴模具壁成型。

此项技术除需传统注塑设备外，还需所体辅助注塑控制系统（新科益有MDI控制器）。

与传统的注塑成型相比，气体辅助注塑成型有下列优点：1.减少内部的残留应力，从而减弱甚至完全消除翘曲变形状况，同时增加其机械强度和刚性。

2.成品壁厚部分的中央是中空的，可以减少原料，特别是短射和中空型的模具，塑料最多可以节约达30％。

3.减少或消除加强筋造成的表现收缩凹陷现象。

4.降低制品的收缩不均，提高制品的精密度。

5.设备耗减，大量减少锁模力，可以用小吨位的注塑机替代大吨位的注塑机。

6.利用气道来形成加强结构，提高成品的强度。

7.减少射入点。

8.缩短成期。

9.厚薄比大的制品也能通过气辅一次成型。

10。

改变传统成品设计观念，能使用一体化设计来减少附属的零组件。

缺点：1.由于所体具有压缩特征因而不容易作精确控制，加上对周围操作环境敏感，因此工艺的重复性与稳定性比传统工艺差。

2.国内技术和经验问题导致资源较浪费（废品率高）。

目前用于的产品有：汽车门把手、座椅、保险杠、门板、电视机外客、空调、冰箱、马桶........你说呢曾做过：汽车门把手、门板、雪上摩托前罩三类7款。

气体辅助注塑成型的预注塑部分与普通注塑成型一样，主要增加了一个氮气注射和回收系统。

根据注气压力产生方式的不同，目前，常用的气体注射装置有以下两种：（1）不连续压力产生法即体积控制法，如Cinpres公司的设备，它首先往汽缸中注入一定体积的气体（通常是氮气），然后采用液压装置压缩，使气体压力达到设定值时才进行注射充填。

塑料气辅成型的原理什么叫塑料气辅成型气辅成型是指在塑胶充填到型腔适当的时候(90%~99%)注入高压惰性气体,气体推动融熔塑胶继续充填满型腔,用气体保压来代替塑胶保压过程的一种新兴的注塑成型技术.本文将介绍气辅注射成型原理及工艺。

气辅注射成型原理及工艺气辅成型(GIM)是指在塑胶充填到型腔适当的时候(90%~99%)注入高压惰性气体,气体推动融熔塑胶继续充填满型腔,用气体保压来代替塑胶保压过程的一种新兴的注塑成型技术.要点:1、计量管理。

2、利用气辅控制器把高压氮气直接压入到模腔内熔胶里。

3、使塑件内部膨胀而造成中空。

一、气辅成型的优点1、降低产品的残余应力,使产品不变形。

2、解决和消除产品表面缩痕问题,应用于厚度变化大的产品。

3、降低注塑机的锁模力,减少成型机的损耗。

4、提高注塑机的工作寿命。

5、节省塑胶原材料,节省率可达百分之三十。

6、缩短产品生产成型周期时间,提高生产效率。

7、降低模腔内的压力,使模具的损耗减少和提高模具的使用寿命。

8、对某些塑胶产品,模具可采用铝合金属材料。

9、简化产品的繁复设计。

二、气辅成型过程合模射座前进熔胶充填气体注入预塑计量(气体保压)射座后退(排气卸压)冷却定型开模顶出制件三、气体辅助注塑周期1、注塑期以定量的塑化塑料充填到模腔内。

(保证在充气期间,气体不会把产品表面冲破及能有一理想的充气体。

)2、充气期可以注塑期中或后,不同时间注入气体。

气体注入的压力必需大于注塑压力,以致使产品成中空状态。

3、气体保压期当产品内部被气体充填后,气体作用于产品中空部分的压力就是保压压力,可大大减低产品的缩水及变形率4、脱模期随着冷却周期的完成,模具的气体压力降至大气压力,产品由模腔内顶出。

四、气辅成型所需的条件注塑成型机气体的来源(氮气发生器)输送气体的管道控制氮气有效流动的设备(氮气控制台)带有气道设置的成型模具(气辅模具)五、成型条件的设定1、注塑机的设定o 原材料的烘干温度与传统成型一致o 料筒的塑化温度比传统注塑偏高o 模温要求较严,冷却水路布置要使冷却效果均衡o 注塑压力与传统注塑基本一致o 注塑速度一般采用高速填充2、氮气设备的设定a、氮气发生器的压力一般设定在30MPA左右b、氮气控制台要素的设定(延迟时间、气体压入时间、气体保持时间、气体放气时间、压力的设定、气体速率)。

气辅注塑气道设计气辅注塑是一种先进的注塑成型工艺，它结合了气动和传统注塑技术，广泛应用于塑料制品的生产，如汽车零部件、电器外壳、日用品等。

而气道设计是气辅注塑过程中至关重要的一环，直接影响着产品的成型质量和生产效率。

本文将从气辅注塑的基本原理入手，介绍气道设计的重要性和技术要点，并对气辅注塑中气道设计的一些常见问题进行探讨，最终探究如何优化气道设计，提高产品质量和生产效率。

第一部分：气辅注塑的基本原理和应用气辅注塑是指在传统注塑成型过程中，通过注塑模具内设置的气道，利用压缩空气辅助塑料材料的充填和成型。

相比传统注塑工艺，气辅注塑具有成型周期短、成型精度高、节能减排等优势，因此在汽车、家电、日用品等行业得到了广泛应用。

而气道设计作为气辅注塑过程中的重要环节，对产品的成型质量和生产效率起着至关重要的作用。

第二部分：气道设计的重要性和技术要点1.气道设计的重要性在气辅注塑中，气道设计直接关系到产品的成型过程。

合理的气道设计能够保证塑料材料充填均匀，避免气泡、短充、热缩等缺陷的产生，从而提高产品的成型质量。

良好的气道设计还能够减少成型周期，节约能源，提高生产效率。

2.技术要点（1）气道位置：气道的位置应该设在产品的厚壁部位或者易挤压变形的部位，以保证塑料材料的充填均匀。

（2）气道尺寸：气道尺寸的设计需要考虑产品的尺寸、形状和材料特性，以确保充填压力和时间的合理控制。

（3）气道形状：气道的形状应尽量简单，避免急转弯和截面变化，以降低流动阻力，保证塑料材料的流动性。

第三部分：气辅注塑中气道设计的常见问题与解决方法1.气泡问题气泡是气辅注塑中常见的缺陷之一，通常是由于气道设计不合理导致的。

解决方法包括优化气道设计、增加气道数量和尺寸、调整气道位置等。

2.热缩问题热缩是指产品在冷却后出现收缩不均匀的现象，通常是由于气道位置不当或尺寸设计不合理引起的。

解决方法包括优化气道位置、增加气道数量、调整气道尺寸等。

3.短充问题短充是指产品某一部位塑料材料未充填完全的现象，常常与气道设计不当有关。

气体辅助注塑成型技术简介1. 气体辅助注塑成型技术简介气体辅助注塑成型技术是一项新兴的塑料注射成型技术，其原理是利用高压气体在塑件内部产生中空截面，利用气体保压代替塑料注射保压，消除制品缩痕，完成注射成型过程。

气体辅助注塑成型的工艺过程主要包括塑料熔体注射、气体注射、气体保压三个阶段。

根据熔体注射量的不同，又分为短射和满射两种方式，在短射方式中，气体首先推动熔体充满型腔，然后保压；在满射方式中，气体只起保压作用。

气体辅助注塑技术的优点主要有：1）解决制件表面缩痕问题，能够大大提高制件的表面质量。

2）局部加气道增厚可增加制件的强度和尺寸稳定性，并降低制品内应力，减少翘曲变形。

3）节约原材料，最大可达40%～50%。

4）简化制品和模具设计，降低模具加工难度。

5）降低模腔压力，减小锁模力，延长模具寿命。

6）冷却加快，生产周期缩短。

气体辅助注塑成型技术与普通注塑成型工艺相比，有着无可比拟的优势，被誉为注塑成型工艺的一次革命，在家电、汽车、家具、日常用品等几乎所有塑料制件领域得到广泛应用。

在家电领域，电视机壳特别是大屏幕彩电前壳是最早也是最广泛采用气辅注塑成型技术的制品之一。

3．气辅制品和模具设计基本原则（1）设计时先考虑哪些壁厚处需要掏空，哪些表面的缩痕需要消除，再考虑如何连接这些部位成为气道。

（2）大的结构件：全面打薄，局部加厚为气道。

（3）气道应依循主要的料流方向均衡地配置到整个模腔上，同时应避免闭路式气道。

（4）气道的截面形状应接近圆形以使气体流动顺畅；气道的截面大小要合适，气道太小可能引起气体渗透，气道太大则会引起熔接痕或者气穴。

（5）气道应延伸到最后充填区域（一般在非外观面上），但不需延伸到型腔边缘。

（6）主气道应尽量简单，分支气道长度尽量相等，支气道末端可逐步缩小，以阻止气体加速。

（7）气道能直则不弯（弯越少越好），气道转角处应采用较大的圆角半径。

（8）对于多腔模具，每个型腔都需由独立的气嘴供气。

塑料注塑气辅成型原理塑料注塑气辅成型是一种常见的塑料成型方法，它结合了注塑成型和气辅成型两种工艺，使得产品的成型效果更加精确和高效。

本文将从原理、工艺流程、优点和应用等方面介绍塑料注塑气辅成型。

一、原理塑料注塑气辅成型是指在注塑成型的过程中，通过加入气体辅助来实现产品的成型。

其原理是在注塑成型时，通过注射机将熔化的塑料注入模具中，然后在注塑过程中加入一定的气体，使得塑料在模具中充分膨胀，从而得到所需的产品形状。

注塑气辅成型可以有效地解决一些注塑过程中容易产生缺陷的问题，如翘曲、收缩等。

二、工艺流程塑料注塑气辅成型的工艺流程主要包括以下几个步骤：1. 原料准备：选用适合注塑成型的塑料原料，并进行预处理，如干燥、混合等。

2. 模具设计：根据产品的需求设计模具，并制作成型模具。

3. 注塑成型：将预处理好的塑料原料放入注塑机的料斗中，经过加热、熔化后，通过注射机将熔化的塑料注入模具中。

4. 气辅成型：在注塑过程中，通过气体辅助装置向模具中注入一定的气体，使得塑料在模具中膨胀成型。

5. 冷却固化：待塑料在模具中冷却固化后，将成型产品从模具中取出。

6. 后处理：对成型产品进行修整、去除余料、清洁等处理。

三、优点塑料注塑气辅成型相比传统的注塑成型有以下几个优点：1. 产品质量好：通过气辅成型可以减少或避免一些常见的缺陷，如翘曲、收缩等，提高产品的质量。

2. 成型效率高：气辅成型可以在注塑过程中快速膨胀，提高成型效率，缩短生产周期。

3. 成本低：相比其他成型工艺，注塑气辅成型的设备和工艺要求相对简单，成本较低。

4. 适用范围广：注塑气辅成型适用于各种塑料材料，适用于各种形状的产品，具有很大的灵活性。

四、应用塑料注塑气辅成型在各个领域都有广泛的应用，特别是对于一些形状复杂、尺寸精确的产品，更加适用。

以下是一些常见的应用领域：1. 汽车零部件：如汽车灯罩、仪表盘等。

2. 家电产品：如电视外壳、空调面板等。

3. 医疗器械：如注射器、输液器等。
